BEDIENUNGSANLEITUNG AMPCH02 Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 4

Geräteeigenschaften 5

Verbindung des Stromkabels 5

Verbindung des Fernschaltkabels 6

Verbindung des Verstärker-Eingangs 6

Verbindung des AUX-Anschlusses 6

Eingangs-Sensibilitäts-Kontrolle 6

Geräteübersicht 7

Verbindung mit dem Autoradio 9

Verbindung mit den Lautsprechern 10

Hinweise zur Entsorgung 12

Ausgangsleistung	95 W x 2-Kanal-Verstärker95 W x 4-Kanal-Verstärker95 W x 6-Kanal-Verstärker
Frequenzgang 20 Hz-20 kHz bei 1 dB
Eingangssensibilität	Hoch: 1.0-2.0 VImpedanz 100 Ohm
	Niedrig: 0.1-1.0 VImpedanz 10 K Ohm
SR > 95 dB
Lautsprecherimpedanz 4-16 Ohm
Subwoofer-Frequenz Regelbar 30 Hz	- 250 Hz
Stromversorgung DC 14,4 V
Zubehör Schrauben und Ersatzsicherung

SICHERHEITSHINWEISE

• Bewahren Sie diese Anleitung stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Bitte verwenden Sie das Produkt nur, wie in der Anleitung beschrieben. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Öffnen Sie in keinem Fall das Gerät. Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Verwenden Sie zur Reinigung niemals Reinigungsmittel, sondern nur ein trockenes Mikrofasertuch.
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus. Reparaturen am Gerät dürfen nur von einer Fachwerkstatt durchgeführt werden.

GERÄTEEIGENSCHAFTEN

Allgemein

• Multi-Modus-Leistungsfähigkeit für gleichzeitigen Anschluss von Subwoofer und Satelliten-Lautsprechern
• Einstellbare Subwoofer-Überschneidungsfrequenz (30-250 Hz)
  • Hochstrom-Ausgangsgerät
  • Einstellbares Cinch-Eingangslevel
  • Eingangsgrundisolierung
  • Leitungsrauschen-Unterdrückung
  • Geräuschreduzierung
• Anschaltverzögerung
  • Lautsprecher-Kurzschluss-Schutz
• goldene Cinch-Anschlüsse und Eingänge
  • ATC-Einheit-Sicherungsschutz

Energieversorgung

• Ultrastabiles PWM (Impulsbreite-moduliertes Signal)
  • Energieversorgung (11-16 V)
  • Thermischer Überhitzungsschutz
• Ferneinschaltung

VERBINDUNG DES STROMKABELS

• Da es sich um ein Hochstromgerät handelt, ist die Verbindung des Stromkabels sehr wichtig.
• Verbinden Sie das rote Kabel mit dem (+) Pol Ihrer Batterie unter Verwendung des Kabels mit dem Sicherungshalter.
• Verbinden Sie das schwarze Kabel fest mit einer Schraube oder einen anderen Teil der Karosserie Ihres Autos, nachdem Sie den Lack entfernt haben. Dies ist notwendig für eine einwandfreie Erdung.
• Eine ordentliche Verkabelung führt zu klarem Sound.

VERBINDUNG DES FERNSCHALTKABELS

• Verbinden Sie das orange Kabel mit einem geschalteten Stromkabel des Autoradios. Dies kontrolliert die An- und Abschaltung des Verstärkers.
• Das geschaltete Stromkabel kann als Antenne des Radios dienen.

VERBINDUNG DES VERSTÄRKER-EINGANGS

• Dieses Gerät kann mit allen Autoradios verwendet werden, die über Hochleistungsausgänge verfügen.
• Separate Grund-Autoradio-Verbindung: Verbinden Sie die Autoradio-Lautsprecher-Ausgangskabel mit den Hochleistungseingängen +/-rechts und links.
• Allgemeine Autoradio-Verbindung: Verbinden Sie das negative Autoradio-Lautsprecher-Ausgangskabel mit den zwei verbliebenen Kabeln +/- rechts und links.

VERBINDUNG DES AUX-ANSCHLUSSES

• Verbinden Sie das AUX-Eingangskabel mit dem Cinch-Anschluss wie beschrieben: WEISS zum linken Vorverstärkerausgang des Autoradios. ROT zum rechten Vorverstärkerausgang des Autoradios.
• Bevor Sie den Vorverstärkerausgang des Autoradios oder anderer Geräte verbinden, stellen Sie sicher, dass die Impedanz und die Sensibilität mit diesem AUX-Anschluss übereinstimmen.

EINGANGS-SENSIBILITÄTS-KONTROLLE

- Regeln Sie die Eingangssensibilität zum Autoradio.

GERÄTEÜBERSICHT

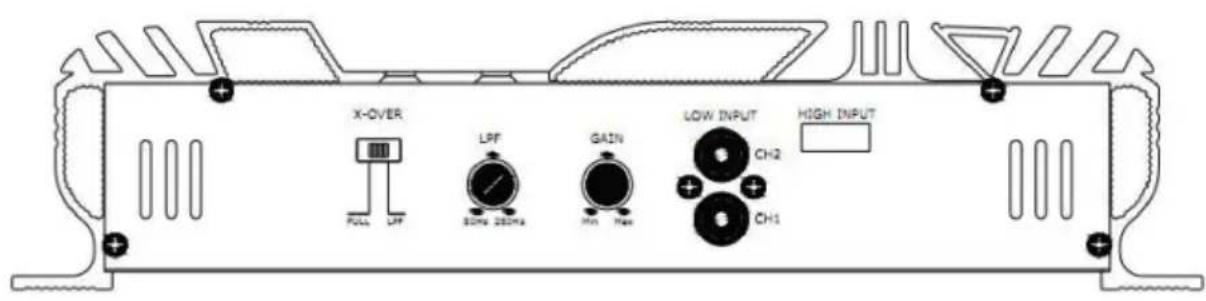

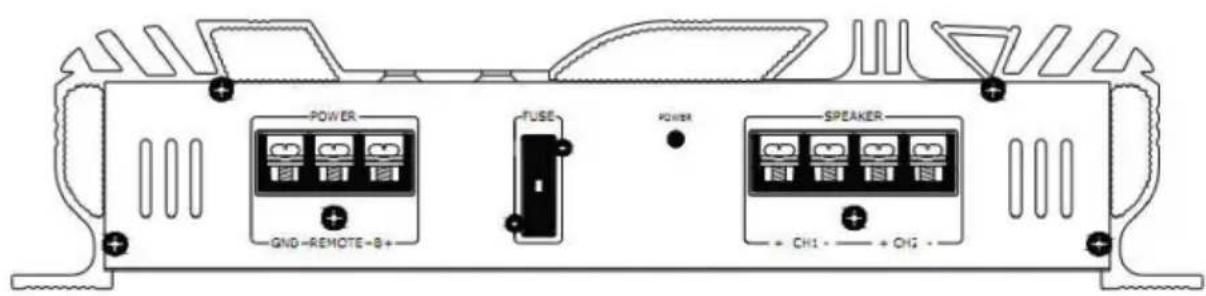

2-Kanal-Verstärker

X-OVER FULL LPF LPF Some zooms GAIN Min Max LOW INPUT CH2 CH1 HIGH INPUT

POWER GND-REMOTE-B+ FUSE POWER SPEAKER + CH1 - + CH2 -

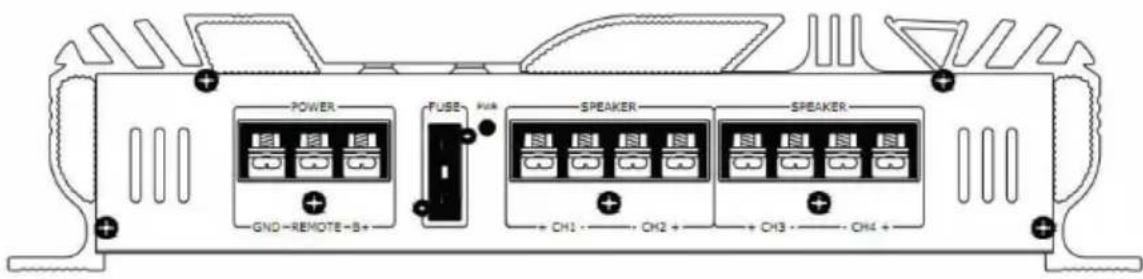

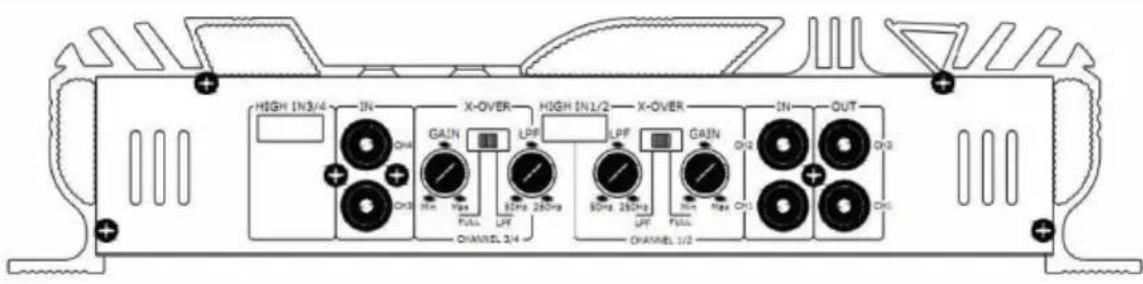

4-Kanal-Verstärker

HIGH IN3/4 IN X-OVER HIGH IN1/2 X-OVER IN OUT GAIN LPF LPF GAIN IN MAX MAX Channel 2/4 Channel 1/2 Max Max O1 O2 O3 O4 O5 O6 O7 O8 O9 O10 O11 O12 O13

POWER GND-REMOTE-B+ FUSE PWR SPEAKER + CH1 - CH2 + - + CH3 - CH4 + -

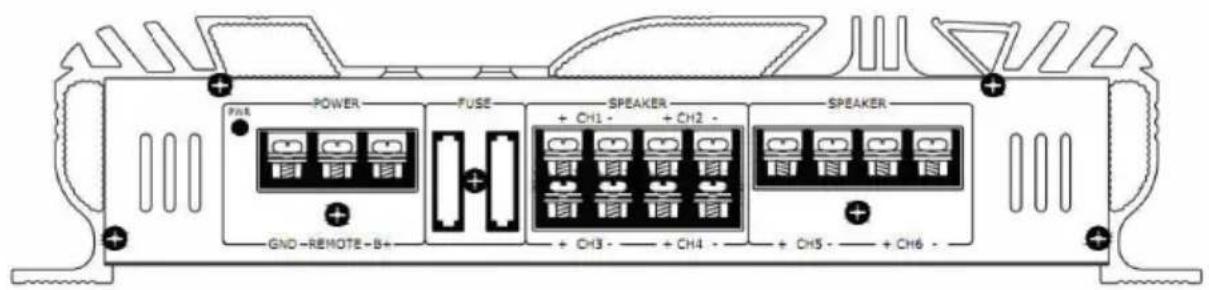

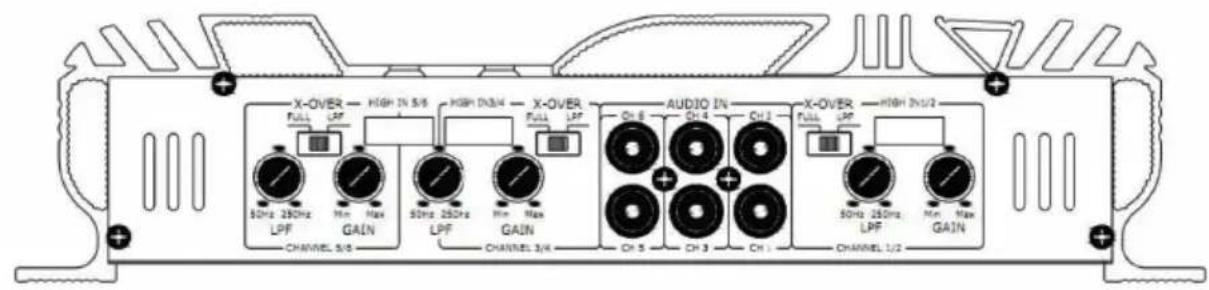

6-Kanal-Verstärker

X-OVER HIGH IN 5/5 HIGH IN 2/4 X-OVER AUDIO IN X-OVER HIGH IN 2/2 FULL LAF FULL LAF 50Hz 250Hz GAIN 50Hz 250Hz GAIN Channel 5/6 LPF LPF LPF Channel 3/4 Ch 6 Ch 4 Ch 1 Ch 3 Ch 1 Ch 2 Ch 2 Ch 1/2 50Hz 250Hz GAIN LPF LPF

POWER FUSE SPEAKER SPEAKER GND-REMOTE-B+ + CH1 - + CH2 - + CH3 - + CH4 - + CH5 - + CH6 -

Wichtige Hinweise

• Der Verstärker benötigt bei Höchstleistung 15 A. Wenn der Verstärker verwendet wird, während der Motor abgeschaltet ist, kann es passieren, dass die Batterie entladen wird. Bitte schalten Sie den Motor immer an, bevor Sie den Verstärker verwenden.
• Verwenden Sie nur Stromkabel mit geeignetem Querschnitt.
• Dieses Gerät ist für Lautsprecher mit einer Impedanz von 2-16 Ohm geeignet. Die Lautsprecher müssen genug Kapazität besitzen, um mehr Leistung des Gerätes aufnehmen zu können.

VERBINDUNG MIT DEM AUTORADIO

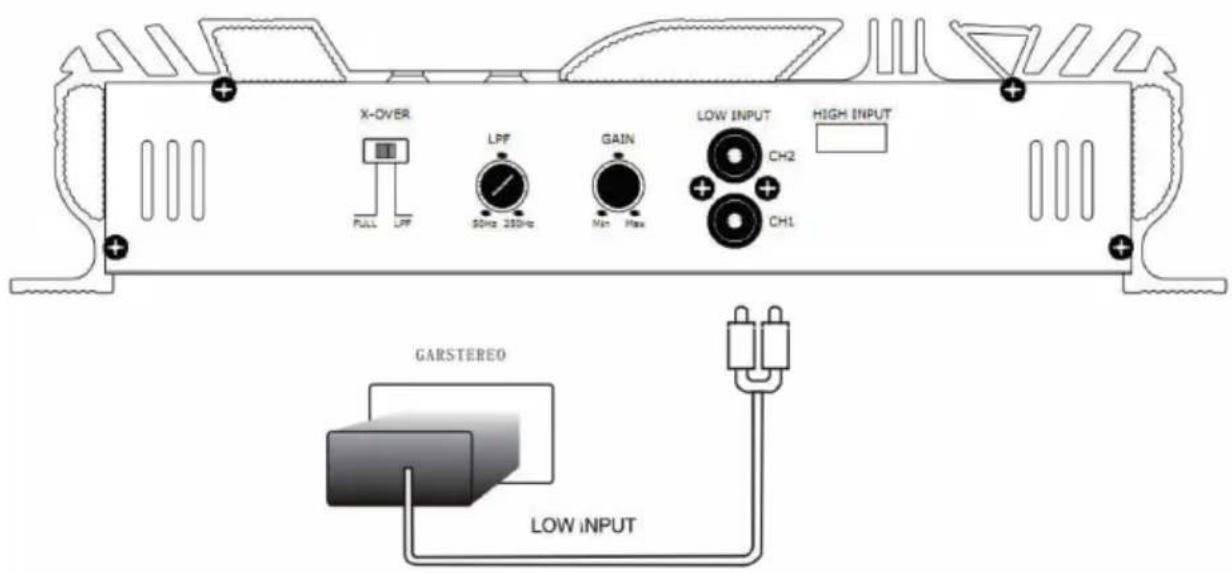

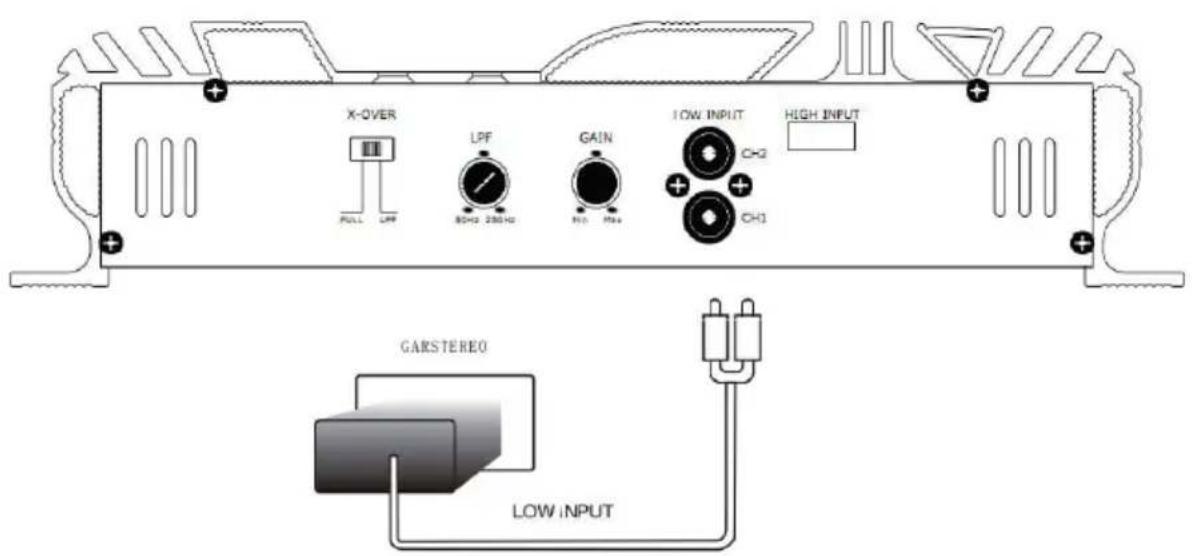

2-Kanal-Verstärker

X-OVER LPF GAIN LOW INPUT HIGH INPUT FULL LRF 80Hz 250Hz No. Max CH2 CH1 GARSTEREO LOW INPUT

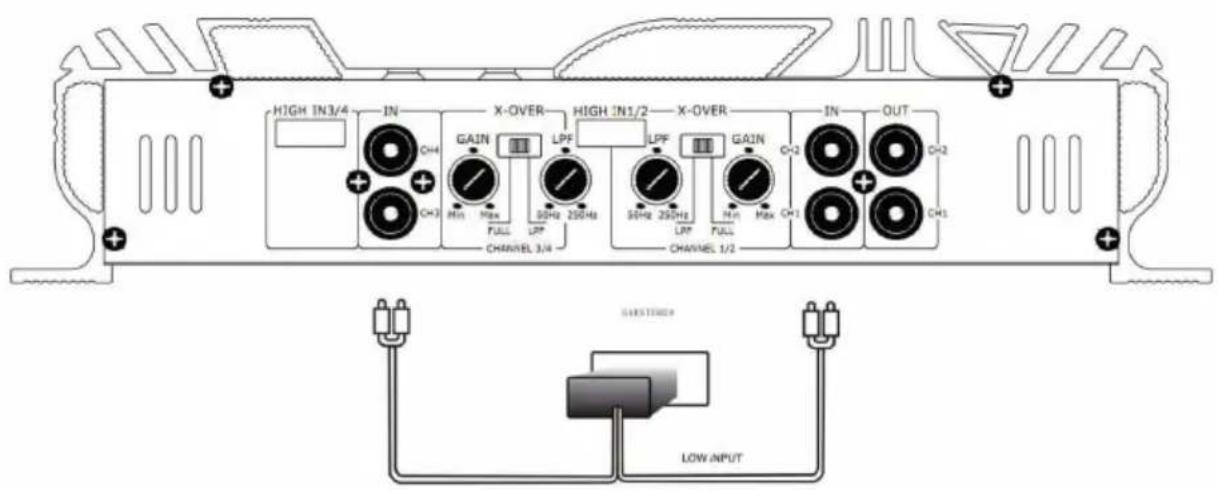

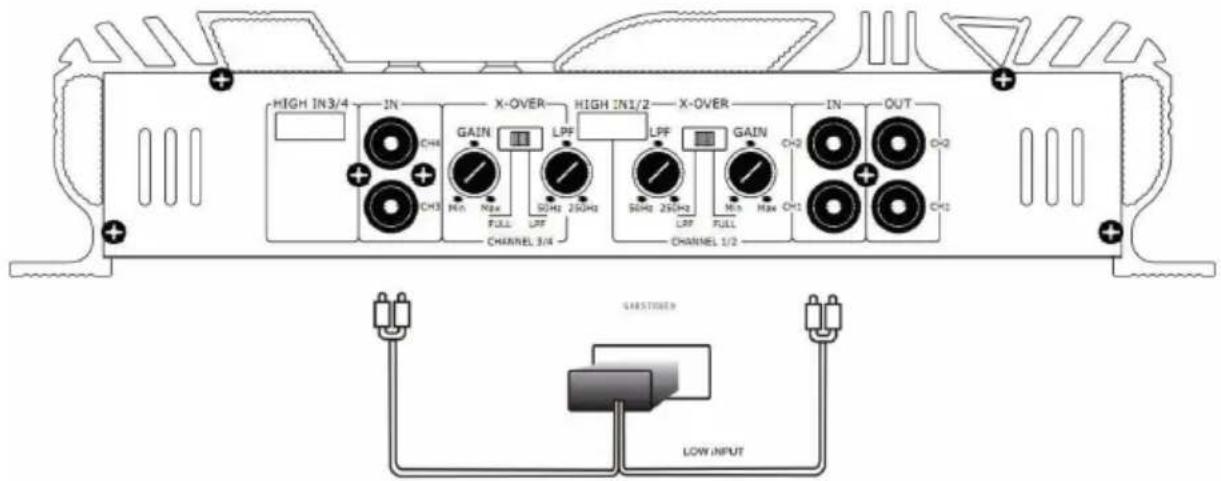

4-Kanal-Verstärker

HIGH IN3/4 IN X-OVER HIGH IN1/2 X-OVER IN OUT GAIN LPF LPF GAIN CH4 CH4 MAX 50Hz 250Hz MIN MAX FULL LFP FULL CHANNEL 3/4 CHANNEL 1/2 CH4 CH4 GARS110009 LOW INPUT

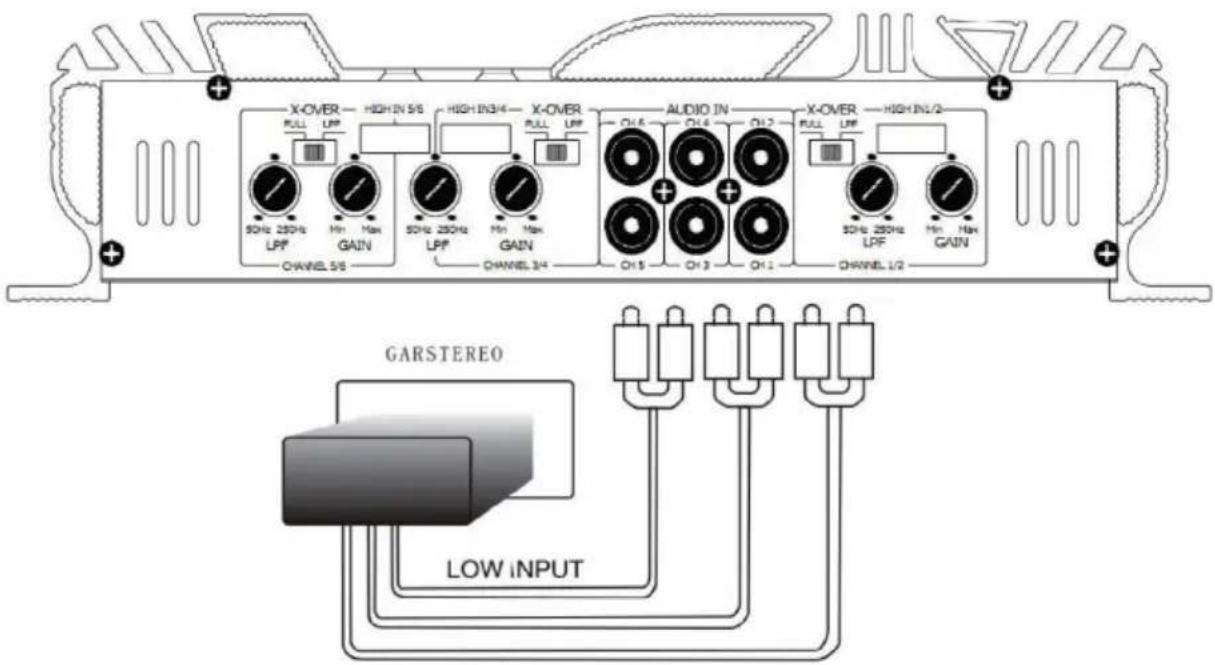

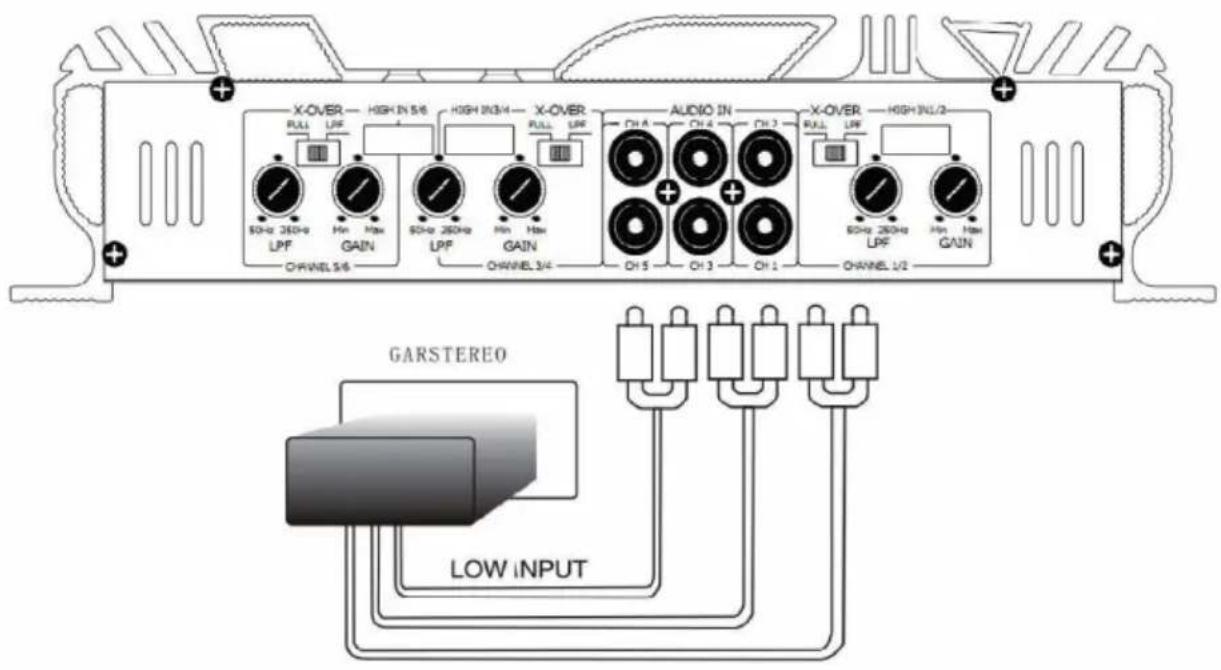

6-Kanal-Verstärker

X-OVER FULL LPF HIGH IN 5/6 HIN HMax High IN3/4 X-OVER FULL LPF SCHr 260Hz LPF GAIN LPF HIN HMax GAIN CHANNEL 1/4 AUDIO IN OH A OH B OH C OH D X-OVER FULL LPF HIGH IN1/2 SCHr 260Hz LPF HIN HMax GAIN CHANNEL 1/2 GARSTEREO LOW INPUT

VERBINDUNG MIT DEN LAUTSPRECHERN

2-Kanal-Verstärker

X-OVER LPF GAIN LOW INPUT HIGH INPUT FULL LPF 50Hz 250Hz Max Max CH2 CH1 GARSTEREO LOW INPUT

4-Kanal-Verstärker

HIGH IN 3/4 IN X-OVER HIGH IN1/2 X-OVER IN OUT CH4 GAIN LPF LPF GAIN CH2 CH1 CH3 PIN Nex SCH2 250Hz SCH2 250Hz MIN MAX CH1 LPF FULL CHANNEL 3/4 CHANNEL 1/2 CH1 SUBSTINED LOW INPUT

6-Kanal-Verstärker

X-OVER HOLD IN 5/6 HIGH IN3/4 X-OVER AUDIO IN X-OVER HOLD IN2/2 FULL LFP 50Hz 250Hz LFP Min Max GAIN 50Hz 250Hz LFP Min Max GAIN CHANNEL 3/4 Channel 5/8 Channel 1/2 Channel 1/2 Channel 1/2 GA STEREO LOW INPUT

Wichtige Hinweise

• Montieren Sie den Verstärker an einer entsprechenden Stelle mit Hilfe der beigelegten Schrauben.
• Das Gerät heizt sich stark auf. Lassen Sie daher bei der Montage Platz um den Verstärker.
