MANUALE UTENTE Cleantec CTM 36 AC RENOFIX FESTOOL

it Istruzioni per l'uso originali - Unità mobili d'aspirazione 48

it: Dichiarazione di conformità UE. Dichiariamo sotto nostra unica responsabilità che il presente prodotto sia conforme a tutti i requisiti di rilevanza definiti dalle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:

[1-10] Tecla AC (solo versiones con AUTOCLEAN)

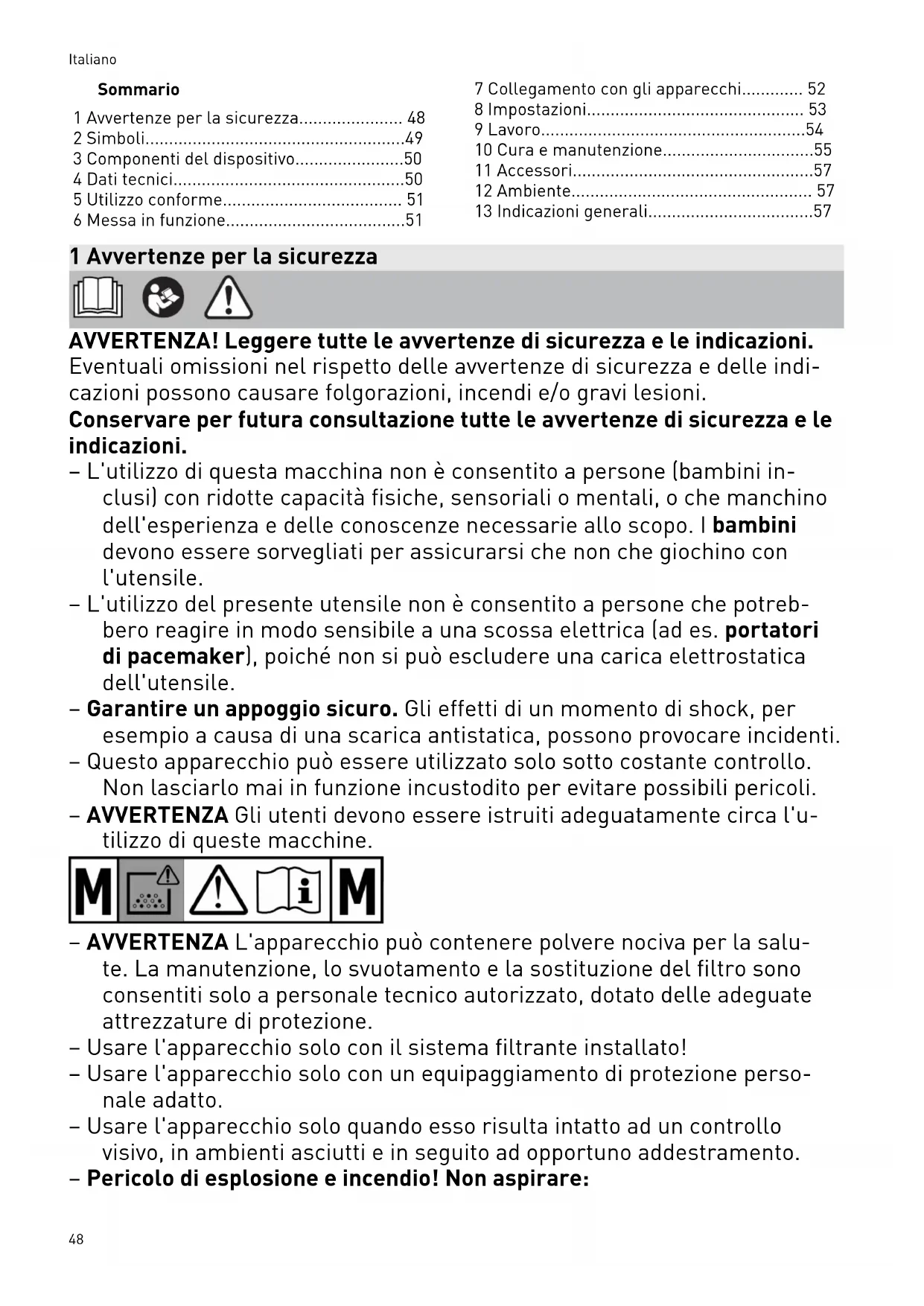

1 Avvertenze per la sicurezza.... 48
2 Simboli....49
3 Componenti del dispositivo....50
4 Dati tecnici....50
5 Utilizzo conforme.... 51
6 Messa in funzione....51

7 Collegamento con gli apparecchi...... 52
8 Impostazioni.... 53
9 Lavoro....54
10 Cura e manutenzione....55
11 Accessori....57
12 Ambiente.... 57
13 Indicazioni generali....57

1 Avvertenze per la sicurezza

AVVERTENZA! Leggere tutte le avvertenze di sicurezza e le indicazioni.

Eventuali omissioni nel rispetto delle avvertenze di sicurezza e delle indicazioni possono causare folgorazioni, incendi e/o gravi lesioni.

Conservare per futura consultazione tutte le avvertenze di sicurezza e le indicazioni.

• L'utilizzo di questa macchina non è consentito a persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini devono essere sorvegliati per assicurarsi che non che giochino con l'utensile.
• L'utilizzo del presente utensile non è consentito a persone che potrebbero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile.
• Garantire un appoggio sicuro. Gli effetti di un momento di shock, per esempio a causa di una scarica antistatica, possono provocare incidenti.
• Questo apparecchio può essere utilizzato solo sotto costante controllo. Non lasciarlo mai in funzione incustodito per evitare possibili pericoli.
• AVVERTENZA Gli utenti devono essere istruiti adeguatamente circa l'utilizzo di queste macchine.

• AVVERTENZA L'apparecchio può contenere polvere nociva per la salute. La manutenzione, lo svuotamento e la sostituzione del filtro sono consentiti solo a personale tecnico autorizzato, dotato delle adeguate attrezzature di protezione.
• Usare l'apparecchio solo con il sistema filtrante installato!
• Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto.
• Usare l'apparecchio solo quando esso risulta intatto ad un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento.

• Pericolo di esplosione e incendio! Non aspirare:

• scintille, pezzi incandescenti o polveri calde;

• materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente);
• materiali aggressivi (ad esempio acidi, soluzioni alcaline, solventi);
• materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bicomponenti, alluminio e acqua).

- Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del produttore dei materiali.

- Avvertenza La presa sulla macchina va utilizzata solo per le finalità indicate nei manuali d'istruzioni.

- Controllare regolarmente il connettore, la presa, il cavo ed il filtro, al fine di evitare pericoli. Qualora vi siano componenti danneggiati, farli sostituire esclusivamente da un'officina autorizzata dell'Assistenza Clienti.

- Prima di effettuare interventi di pulizia o manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina dalla presa di corrente.

- ATTENZIONE Pulire regolarmente il dispositivo di limitazione del livello dell'acqua e controllare che non vi siano segni di danneggiamento.

- AVVERTENZA Spegnere immediatamente l'apparecchio in caso di fuoriuscita di liquido o di schiuma.

- Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Festool.

- Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi.

Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspirazione o un cavo di rete.

- Trasportare l'apparecchio usando esclusivamente l'impugnatura prevista a tale scopo.

- Non sollevarla o trasportarla servendosi di un gancio di sollevamento o di un paranco.

- Tenere le pellicole d'imballaggio fuori dalla portata dei bambini.

Sussiste pericolo di asfissia.

2 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le av- vertenze di sicurezza.

Indossare dispositivi di protezione delle vie respiratorie.

Consiglio, avvertenza

Istruzioni per l'uso

Avvertenza! L'apparecchio può contenere polveri nocive alla salute.

Adatto per la separazione di polveri con un valore limite di esplosione superiore a 0,1 mg/m³

Non smaltire tra i rifiuti domestici.

Marcatura CE di conformità

Il dispositivo contiene un chip per il salvataggio dei dati. Vedi capitolo 13.3

3 Componenti del dispositivo

[1-1]	Tappo
[1-2]	Bocca di aspirazione
[1-3]	Presa dell'apparecchio
[1-4]	Alloggiamento per tubo d'aspirazione
[1-5]	Impugnatura
[1-6]	SYS-Dock
[1-7]	Spia di collegamento
[1-8]	Tasto di collegamento

[1-9] Visualizzazione AC (solo varianti con AUTOCLEAN)

[1-10] Tasto AC (solo varianti con AUTOCLEAN)

[1-11] Visualizzazione di stato (impostazione della forza di aspirazione / impostazione del diametro del tubo flessibile)

[1-12] Tasti per l'impostazione della forza di aspirazione / impostazione del diametro del tubo flessibile

[1-13] Tasto MAN

[1-14] Interruttore dell'apparecchio

[1-15] Ganci

[1-16] Secchio per liquidi

[1-17] Tasto di sblocco (freno)

[1-18] Freno

L'accessorio raffigurato o descritto può non comparire nella fornitura standard.

4 Dati tecnici

Unità mobili di aspirazione CT 26-48 EI		CT 26-48 EI AC
Assorbimento elettrico 350 - 1200 W
Valore di allacciamento max. alla presa del-l'apparecchio	UE	2400 W
	CH, DK	1100 W
	GB 230 V/ 110 V	1800 W/ 230 W
Portata (aria) max., aspiratore/turbina 130 m3/h / 234 m3/h
Depressione massima, turbina 240 hPa
Tubo flessibile per l'aspirazione (in funzione della variante di unità mobile di aspirazione)		D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R
Lunghezza del cavo di alimentazione elettrica 7,5 m
Livello di pressione acustica secondo EN 60335-2-69/ Grado d'incer-tezza K		71 dB(A)/ 3 dB
Oscillazione mano-braccio secondo EN 60335-2-69 < 2,5 m/s2
Grado di protezione IP X4
Frequenza 2402 Mhz - 2480 Mhz
Potenza isotropica irradiata equivalente (EIRP) < 10 dBm
Capacità serbatoio CT 26 26 l
	CT 36 36 l
	CT 48 48 l
Misure (L x P x H) CT 26 587 x 372 x 539 mm
	CT 36 587 x 372 x 606 mm
	CT 48 593 x 405 x 687 mm
Peso CT 26 14,6 kg
	CT 36 15,1 kg
	CT 48 17,0 kg

5 Utilizzo conforme

Unità mobile di aspirazione idonea per

• aspirazione di polveri fino a 0,1 mg/m³ corrispondenti al tipo M, tra cui anche polveri di legno e smalti,
• aspirazione d'acqua,
• usi industriali a sollecitazione elevata, conforme a IEC/EN 60335-2-69.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse! Pericolo di incidenti

• Prestare attenzione alle indicazioni riportate sulla targhetta del tipo.
• Prestare attenzione ad eventuali disposizioni nazionali speciali.

6.1 Prima messa in funzione

• Aprire i fermagli di chiusura [2-2] e prelevare la parte superiore dell'apparecchio [2-1].
  ▶ Prelevare gli accessori dal secchio per liquidi [2-3] e dall'imballaggio!
  ▶ Inserire un filtro o un sacchetto per lo smaltimento nel secchio per liquidi (vedi capitolo 10.1 e 10.2).
• Applicare la parte superiore [2-1] e chiudere i fermagli di chiusura [2-2].
  ▶ Montare l'avvolgicavo sul retro dell'unità mobile di aspirazione (vedere Fig. [3]).

▶ Collegare il tubo flessibile per l'aspirazione all'apparecchio e rispettare l'impostazione del diametro del tubo (vedere capitolo 8.1).

6.2 Collegamento unità mobile d'aspirazione

AVVERTENZA

Pericolo di lesioni a causa dell'avvio incontrollato di attrezzi

- Prima di inserire il dispositivo assicurarsi che l'attrezzo collegato sia disinserito.

AVVERTENZA

Pericolo di lesioni dovute a corrente elettrica

• Innestare la spina di rete in una presa collegata a terra.
• Non toccare la presa dell'unità mobile di aspirazione.

① Quando l'unità mobile di aspirazione è collegata alla presa di rete, la presa dell'apparecchio conduce elettricità permanente.

Collegamento dell'unità mobile d'aspirazione alla presa

L'unità mobile di aspirazione è spenta.

▶ Collegare il cavo di rete alla presa. La presa dell'apparecchio [1-3] conduce elettricità.

Mettere l'unità mobile di aspirazione in modalità stand-by

- Premere l'interruttore ON/OFF [1-14]. La presa dell'apparecchio [1-3] conduce elettricità.

① Il LED verde [1-11] visualizza la modalità stand-by.

Avvio automatico dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

▶ Per avviare automaticamente l'unità mobile di aspirazione: Accendere l'utensile collegato.

Avvio manuale dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

▶ Azionare il tasto MAN [1-13].

In caso di mancato utilizzo e prima delle operazioni di manutenzione e pulizia, staccare la spina dell'unità mobile di aspirazione dalla presa.

7 Collegamento con gli apparecchi

AVVERTENZA

Pericolo di lesioni, avvio inatteso dell'unità mobile d'aspirazione

• Prima di qualsiasi lavoro con l'unità mobile d'aspirazione controllare quale comando a distanza e quale utensile elettrico sono collegati con l'unità mobile d'aspirazione.
• Il comando a distanza può essere collegato solo al tubo flessibile per l'aspirazione.
• Un utensile elettrico a batteria deve sempre essere collegato all'unità mobile di aspirazione tramite il tubo flessibile per l'aspirazione. Dopo il lavoro, il collegamento con l'unità mobile di aspirazione deve essere staccato.

7.1 Collegare l'utensile elettrico

AVVERTENZA

Pericolo di lesioni

Attenersi alla potenza di allacciamento massima alla presa dell'apparecchio (vedere il capitolo Dati tecnici).
▶ Spegnere l'elettroutensile.

Collegamento di un elettroutensile azionato dalla rete con l'unità mobile di aspirazione

▶ Collegare l'elettroutensile alla presa dell'apparecchio [1-3].
☑ L'elettroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete.

Collegamento di un elettroutensile a batteria con l'unità mobile di aspirazione

• Azionare il tasto di collegamento [1-8] in modalità stand-by.
  La spia di collegamento [1-7] lampeggia lentamente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.
  ▶ Accendere l'elettroutensile a batteria.
  L'unità mobile d'aspirazione si avvia e l'elettroutensile a batteria è collegato fino allo spegnimento manuale dell'unità, oppure staccando la spina. In seguito è necessario accoppiare nuovamente l'apparecchio a batteria.

Collegando un nuovo elettroutensile a batteria, il collegamento esistente fino a quel momento sarà sovrascritto.

7.2 Collegare comando a distanza CT-F I

Connettere il comando a distanza all'unità mobile di aspirazione

Per collegare un comando a distanza con una unità mobile d'aspirazione, si deve eseguire un reset del comando a distanza (vedere Reset del comando a distanza).

È possibile collegare direttamente i comandi a distanza non ancora collegati.

① Un collegamento stabilito tra comando a distanza e unità mobile d'aspirazione rimane attivo anche dopo lo spegnimento manuale dell'unità o dopo aver staccato la spina.
▶ Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-8] situato sull'unità mobile di aspirazione.
La spia di collegamento [1-7] lampeggia velocemente.
L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.
▶ Premere il tasto MAN sul comando a distanza.
Il comando a distanza resta memorizzato nell'unità mobile di aspirazione.

Accensione/spegnimento

Una volta collegato il comando a distanza con l'unità mobile d'aspirazione, questa può essere accesa e spenta con il comando a distanza.

▶ Per accendere/spegnere premere il tasto MAN sul comando a distanza.

Reset sul comando a distanza

Il tasto Reset consente di cancellare il collegamento di un comando a distanza con l'unità mobile di aspirazione.

• Tenere premuto per 10 secondi il tasto di collegamento e il tasto MAN.
  Quando il reset è completato l'indicatore LED s'illumina in magenta.

7.3 Festool App\*

L'unità mobile di aspirazione può essere configurata tramite la Festool App.

▶ Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-8] situato sull'unità mobile di aspirazione.
La spia di collegamento [1-7] lampeggia velocemente.
L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.
▶ Seguire le istruzioni indicate dalla Festool App.

* Non disponibile per tutti i paesi.

8 Impostazioni

8.1 Impostazione del diametro tubo flessibile

L'impostazione del diametro del tubo flessibile è possibile solo in modalità Stand-by.

• Impostare con i tasti del diametro del tubo flessibile [1-12] il diametro interno del tubo flessibile collegato.
  ☑ L'impostazione viene salvata nell'unità mobile di aspirazione.

① Ciò garantirà una corretta velocità dell'aria nel tubo flessibile per l'aspirazione (vedere capitolo 8.6).

8.2 Regolazione della potenza di aspirazione

- Azionare i tasti Più o Meno [1-12] nel funzionamento in aspirazione.

8.3 Manicotto d'aspirazione

La funzione di bypass del manicotto d'aspirazione impedisce un'aspirazione delle rettificatrici e degli ugelli a pavimento su superfici lisce.

Apri

▶ Ruotare l'anello di regolazione sulla posizione "OPEN".

Chiudi

▶ Ruotare l'anello di regolazione sulla posizione "CLOSE".

8.4 Bloccaggio del freno

Lo spostamento della leva nera del freno [1-18] impedisce all'unità mobile di aspirazione di spostarsi. A tal fine, sollevare leggermente l'unità mobile di aspirazione nella parte anteriore e premere la leva nera del freno verso il basso finché non si innesta. Per rilasciare, premere il pulsante di rilascio [1-17].

8.5 Termofusibile

Per proteggere l'apparecchio contro il surri-scaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione prima del raggiungimento della temperatura critica. Il LED inferiore [1-11] mostra l'anomalia.

Il LED s'illumina in rosso Sovratemperatura

▶ Spegnere l'unità mobile di aspirazione e lasciarla raffreddare.
▶ Riaccendere l'unità mobile di aspirazione dopo ca. 5 minuti.

8.6 Sorveglianza della portata volumetrica

Qualora nel tubo flessibile per l'aspirazione la velocità dell'aria scendesse sotto i 20 m/s, per motivi di sicurezza viene emesso un segnale acustico di avviso (per tipo di polvere M). Il corretto funzionamento del sistema di monitoraggio del flusso volumetrico richiede l'utilizzo di tubi flessibili per l'aspirazione Festool con un diametro interno da 21 mm a un massimo di 42 mm.

max. Ø 21 mm 27 mm 32 mm 36 mm 42 mm 25 m³/h 41 m³/h 58 m³/h 73 m³/h 100 m³/h 1075290

La tabella* sull'unità mobile di aspirazione esplicita questa relazione per il volume di aspirazione minimo necessario del relativo diametro del tubo flessibile. Se il rispettivo volume di aspirazione non è raggiunto, viene emesso un segnale acustico d'avviso.

* solo per le versioni UE di CT AC

Possibili cause Rimedio

L'impostazione della forza di aspirazione è regolata [1-11] su un valore troppo basso.

Regolare l'imposta- zione della forza di aspirazione su un valore più ele- vato (vedere capitolo 8.2).

L'unità mobile di aspirazione non è posizionata sul diametro del tubo flessibile collegato.

Impostare il corretto diametro del tubo flessibile (vedere capitolo 8.1).

Possibili cause Rimedio

Tubo flessibile per l'aspirazione ostruito o piegato.	Eliminare l'ostruzione o la piegatura.
Sacchetto filtro pieno. Inserire un nuovo sacchetto filtro (vedere capitolo 10.1).
Filtro principale contaminato.	Sostituire il filtro principale (vedere capitolo 10.3).SOLO AUTOCLEAN:Pulire il filtro principale (vedere capitolo 9.2).
Malfunzionamento del sistema elettronico di sorveglianza.	Far risolvere il problema da un'officina dell'Assistenza Clienti autorizzata Festool.
Aspirazione di liquidi. È garantito un fun-zionamento sicuro perciò non sono necessarie misure correttive.
SOLO CTM 36 E AC-LHS con PLANEX LHS 2 225:Per lavori che necessitano di una bassa impostazione di forza di aspirazione (ad es. su superfici morbide).	Attivare la funzione bypass sul mani-cotto d'aspirazione speciale [1A].

9 Lavoro

9.1 Utilizzo

Alloggiamento per tubo d'aspirazione: Concluso il lavoro, il tubo flessibile per l'aspirazione si potrà condurre attraverso l'apertura [8-2] e sistemare nel garage per tubo d'aspirazione.

Appoggio per Systainer SYS-Dock: L'apposito piano di appoggio consente di fissare un Systainer, mediante i quattro cursori o con il T-LOC [8-1].

9.2 AUTOCLEAN - Pulire il filtro principale (solo varianti con AUTOCLEAN)

Solo in abbinamento al sacchetto per lo smaltimento (Adempimento tipo di polvere 'M'). Non per l'aspirazione di liqui-

di!

Attivazione / disattivazione della pulizia automatica

- In modalità stand-by premere il tasto AC [1-10] per attivare o disattivare AUTO-CLEAN.

i Con la Festool App* è possibile configura-re la funzione AC.

Pulizia manuale

▶ Nella funzione di aspirazione premere il tasto AC [1-10].

Pulizia completa manuale

- Con il palmo della mano o mediante lo sportellino CT-VS, tappare la bocca di aspirazione o l'ugello terminale del tubo di aspirazione per 3 secondi.

▶ Tenere premuto il tasto AC [1-10] per 3 secondi.

Non pulire il filtro principale troppo spesso in un breve periodo di tempo!

Entro 1 minuto massimo:

1x pulizia completa manuale

3x pulizia manuale

* Non disponibile per tutti i paesi.

9.3 Particolarità CTM 36 E AC- LHS

Per utilizzare l'unità mobile d'aspirazione con la PLANEX:

- Usare il tubo di aspirazione antipiegatura D 36 mm x 3,5 m-AS.

- Usare la boccola di aspirazione speciale per il collegamento del PLANEX.

▶ Inserire la chiusura a saracinesca CT-VS tra l'apertura di aspirazione [1-2] e il tubo di aspirazione.

▶ Montare il supporto per attrezzi.

- Usare solo con il sacco di raccolta!

Funzione bypass

Per lavori che necessitano di una bassa impostazione di forza di aspirazione (ad es. su superfici morbide).

- Attivare la funzione bypass sul manicotto d'aspirazione speciale.

9.4 Aspirazione di sostanze asciutte

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

• Utilizzare un filtro o un sacchetto per lo smaltimento quando si aspirano sostanze pericolose!
• Utilizzate l'apparecchio soltanto se il controllo della portata funziona correttamente.

Prestate attenzione durante l'aspirazione delle polveri prodotte da elettroutensili in funzione: Se l'aria di scarico viene reimmessa nell'ambiente, deve essere presente un sufficiente tasso di ricambio dell'aria L nell'ambiente. Al fine di rispettare i valori limite richiesti, la portata reimmessa deve essere al massimo il 50% della portata di aria fresca (volume dell'ambiente V_R x tasso di ricambio dell'aria L_W ). Osservare inoltre le disposizioni nazionali.

Nota bene: se il filtro principale è umido, si intasa velocemente se si aspirano sostanze secche. Per questo motivo, prima di aspirare polveri il filtro principale dovrebbe essere asciugato oppure sostituito con un filtro asciutto.

9.5 Aspirazione di liquidi e di sostanze umide

Rimuovere il sacchetto per lo smaltimento o il sacchetto filtro!

Utilizzare un filtro per liquidi speciale (NF-CT).

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riempimento.

Il LED [1-11] lampeggia con luce rossa.

Assicurarsi che dopo l'aspirazione di liquidi l'apparecchio (filtro principale. tubo flessibile per l'aspirazione, contenitore, etc.) è sufficientemente asciutto.

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratorie

• Al termine dell'aspirazione di liquidi, rimuovere il filtro per liquidi e sostituirlo con il filtro principale per materiali asciutti.

PRUDENZA

Fuoriuscita di schiuma e di liquidi

- Spegnere immediatamente l'utensile e svuotarlo.

9.6 Dopo il lavoro

▶ Solo varianti con AUTOCLEAN: Pulire il filtro principale in modalità automatica o manuale (vedere capitolo 9.2).
▶ Spegnere l'unità mobile di aspirazione e staccare la spina.
- Avvolgere il cavo di alimentazione elettrica.
▶ Svuotare il secchio per liquidi.
▶ Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1].

AVVERTENZA

Polveri nocive per la salute Lesione delle vie respiratorie

• Pulire l'unità mobile di aspirazione e tutti gli accessori, aspirandoli e lavandoli completamente (dentro e fuori), prima di rimuovere l'unità dall'area contaminata.
  ▶ Le parti che non possono essere pulite completamente devono essere chiuse ermeticamente in un sacco di plastica per il trasporto.
• Indossare un dispositivo di protezione delle vie respiratorie!

Questo apparecchio deve essere conservato solo in ambienti interni.

- Sistemare l'unità mobile di aspirazione in un ambiente asciutto precluso all'acceso di persone non autorizzate.

10 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni e di folgorazione

• Prima di qualsiasi intervento di manutenzione e cura, estrarre sempre il connettore di alimentazione dalla presa elettrica.
• Qualsiasi intervento di manutenzione e riparazione che richieda l'apertura del corpo andrà effettuato esclusivamente da un'officina autorizzata dell'Assistenza Clienti.

I servizi di assistenza clienti e riparazione possono essere forniti esclusivamente dal costruttore o da officine di assistenza. Utilizzare solo ricambi originali di Festool.

Ulteriori informazioni: www.festool.it/servizio Le parti e i dispositivi di sicurezza danneggiati andranno riparati o sostituiti a regola d'arte da un'officina autorizzata, se non diversamente indicato nelle istruzioni per l'uso.

Attenersi alle seguenti avvertenze:

• Almeno una volta all'anno andrà effettuata una verifica tecnica delle polveri, a cura del costruttore o di personale qualificato (ad es. per accertare eventuali danni al filtro, la tenuta dell'apparecchio ed il corretto funzionamento delle apparecchiature di controllo).
• Ciò che non è possibile pulire, va smaltito. A tale scopo, utilizzare sacchi impermeabili. Attenersi alle disposizioni vigenti in materia di smaltimento!
• Per effettuarne la manutenzione, l'utente dovrà smontare l'apparecchio, pulirlo e procedere alla manutenzione, laddove possibile senza pericoli per il personale di manutenzione o per altre persone. Fra le misure precauzionali da rispettare: decontaminazione prima dello smontaggio, provvedere ad una ventilazione filtrata nel punto in cui l'apparecchio viene smontato, pulire l'area di manutenzione e fornire idoneo equipaggiamento protettivo individuale.

10.1 Sostituzione del sacchetto filtro (SC FIS-CT 26/36/48)

Rimozione del sacchetto filtro [4]

▶ [2-2]Aprire le clip e togliere la parte superiore [2-1].
▶ Togliete il sacchetto filtro.
- Smaltite il sacchetto filtro usato secondo le disposizioni di legge.
▶ Pulite il serbatoio di contenimento [2-3].

Inserimento del sacchetto filtro [5]

▶ Inserite un nuovo sacchetto filtro (SC FIS-CT 26/36/48) (Fig. [4]). Importante: spingere con forza il manicotto del sacchetto filtro sul raccordo di entrata.
- Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].

i Prestate attenzione che il sacchetto filtro non venga schiacciato fra la parte superiore e quella inferiore.

10.2 Sostituire il sacchetto per lo smaltimento (solo varianti con AutoClean)

Rimozione del sacchetto per lo smaltimento [6]

▶ Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1].
▶ [2-2]Aprire le clip e togliere la parte superiore [2-1].

▶ Chiudete il sacchetto per lo smaltimento.
▶ Togliete il sacchetto per lo smaltimento.
- Smaltite il sacchetto filtro usato secondo le disposizioni di legge.
▶ Pulite il serbatoio di contenimento [2-3].

Utilizzare un sacchetto per lo smaltimento [7]

▶ Inserire un nuovo sacchetto per lo smaltimento (ENS-CT26/36/48) nella bocchetta di ingresso del contenitore e bloccarlo in posizione.

Importante: Le aperture laterali del sacchetto per lo smaltimento devono trovarsi all'interno del secchio per liquidi. Assicurarsi che la chiusura si innesti.

- Posizionare il sacchetto per lo smaltimento sul bordo del contenitore.

Fare attenzione che i contatti [10-2] sia-no liberi.

- Applicare la parte superiore [2-1] e chiudere i fermagli di chiusura [2-2].

10.3 Sostituzione del filtro principale

NOTA

Danni al motore

• Non aspirare mai senza il filtro principale installato, perché questo può danneggiare il motore.
• Aprire i fermagli di chiusura [2-2] e prelevare la pare superiore dell'apparecchio [2-1].
• Ruotare la parte superiore dell'apparecchio in modo che il filtro principale sia rivolto in alto (fig. [9]).
  ▶ Spostare la leva [9-3] e prelevare il supporto [9-2].
  ▶ Prelevare il filtro principale usato [9-1] e sostituirlo con uno nuovo.
  ▶ Rimuovere lo sporco dalle superfici di tenu-ta e dall'area dietro di esse.
• Smaltire il filtro principale usato in conformità alle disposizioni vigenti in materia.
  ▶ Inserire il supporto [9-2] e spostare la leva [9-3] fino a che non si aggancia.
• Applicare la parte superiore [2-1] e chiudere i fermagli di chiusura [2-2].

10.4 Svuotamento del serbatoio di contenimento

Dopo avere tolto la parte superiore, è possibile svuotare il serbatoio di contenimento[2-3].

▶ Dopo l'aspirazione di liquidi pulite regolarmente i sensori di livello [10-1] con un pan-

no morbido e controllate che non ci siano danneggiamenti.

11 Accessori

I numeri d'ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Internet, all'indirizzo "www.festool.com".

11.1 Moduli

Per ampliare l'unità mobile di aspirazione, nel programma di accessori sono disponibili i seguenti moduli, che possono essere collegati alla presa dell'elettrodomestico [1-3]:

- SD I-CT26-48 (modulo prese)

- DL I-CT26-48 (modulo pneumatico)

Ulteriori informazioni sui moduli sono disponibili in internet in "www.festool.com".

12 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e alla relativa applicazione nelle legislazioni nazionali, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Le informazioni sui punti di raccolta sono disponibili su www.festool.com/environment.

Informazioni sulle sostanze critiche:

www.festool.it/reach

13 Indicazioni generali

13.1 Bluetooth®

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

13.2 Avvertenze per la licenza

Le informazioni sulle licenze open source utilizzate nel prodotto sono disponibili nella Festool App* all'indirizzo Informazioni > Licenze open source degli utensili.

* Non disponibile per tutti i paesi.

13.3 Informazioni sulla protezione dei dati

L'elettroutensile contiene un chip per il salva- taggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono ri- ferimenti personali diretti.

I dati sono leggibili senza contatto mediante speciali dispositivi e vengono utilizzati da Festool esclusivamente per la diagnostica errori, per consentire interventi di garanzia e di riparazione o per migliorare la qualità dell'elet-troutensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, senza previa ed esplicita autorizzazione da parte del Cliente.

Inhoudsopgave

Advarsel om generel fare

3x manuell rengjøring
