BEDIENUNGSANLEITUNG Cleantec CTM 36 AC RENOFIX FESTOOL

de Originalbetriebsanleitung - Absaugmobil 9

en Original Instructions - Mobile dust extractors 19

de: EU-Konformitätserklärung. Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender EU-Richtlinien übereinstimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

Unterzeichnet für und im Namen von/ Signed on behalf of and in name of:

Festool GmbH

Wertstr. 20, 73240 Wendlingen, GERMANY

Wendlingen, 2024-07-22

$$ p p a. 1 3 8 2 $$

Markus Stark

Leiter Forschung & Entwicklung Produkte

Leiter Produktkonformität

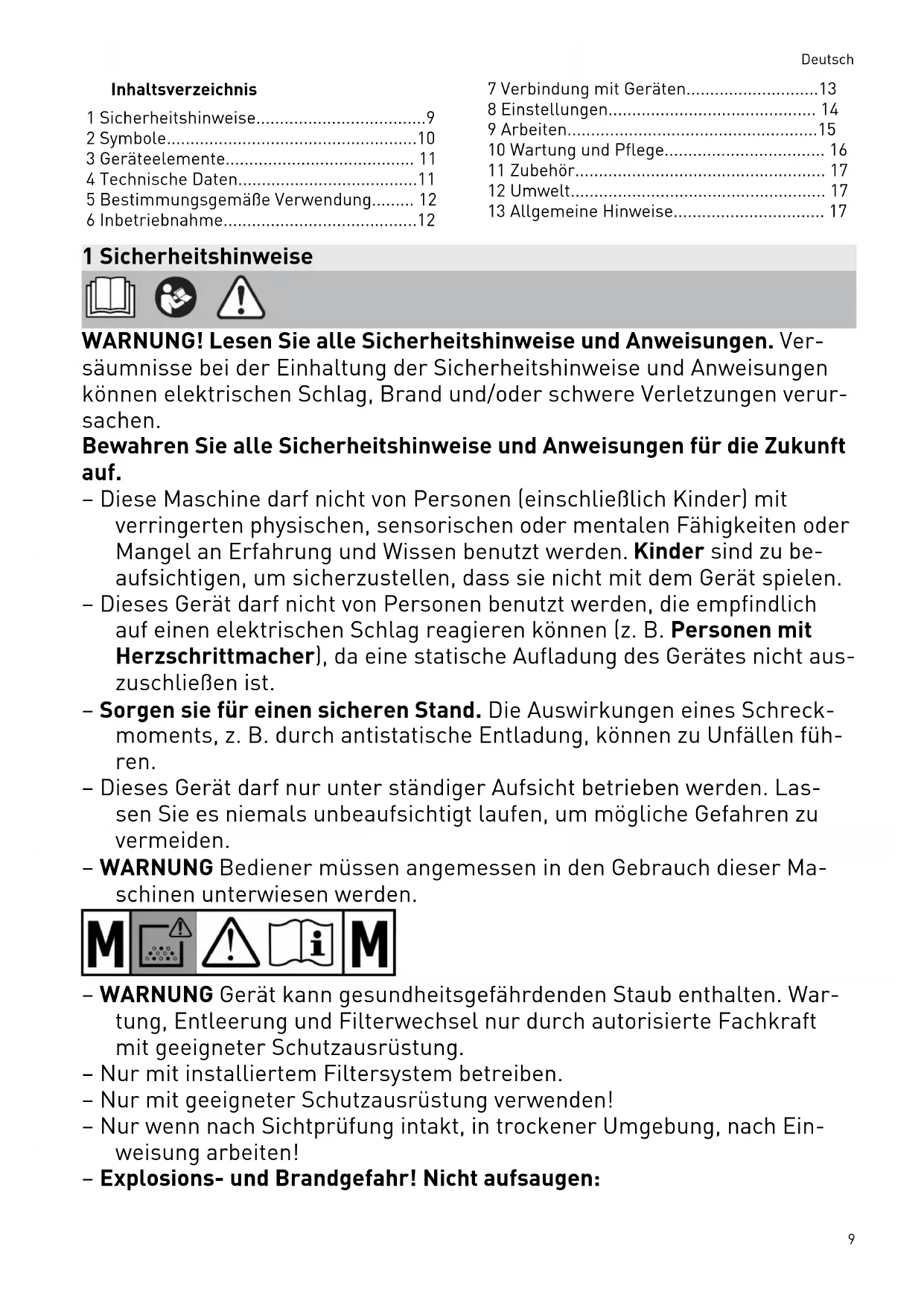

1 Sicherheitshinweise....9
2 Symbole....10
3 Geräteelemente.... 11
4 Technische Daten....11
5 Bestimmungsgemäße Verwendung...... 12
6 Inbetriebnahme....12

7 Verbindung mit Geräten....13
8 Einstellungen.... 14
9 Arbeiten....15
10 Wartung und Pflege.... 16
11 Zubehör.... 17
12 Umwelt.... 17
13 Allgemeine Hinweise.... 17

1 Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Diese Maschine darf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Dieses Gerät darf nicht von Personen benutzt werden, die empfindlich auf einen elektrischen Schlag reagieren können (z. B. Personen mit Herzschrittmacher), da eine statische Aufladung des Gerätes nicht auszuschließen ist.
• Sorgen sie für einen sicheren Stand. Die Auswirkungen eines Schreckmoments, z. B. durch antistatische Entladung, können zu Unfällen führen.
• Dieses Gerät darf nur unter ständiger Aufsicht betrieben werden. Lassen Sie es niemals unbeaufsichtigt laufen, um mögliche Gefahren zu vermeiden.
• WARNUNG Bediener müssen angemessen in den Gebrauch dieser Maschinen unterwiesen werden.

M ! i M

• WARNUNG Gerät kann gesundheitsgefährdenden Staub enthalten. Wartung, Entleerung und Filterwechsel nur durch autorisierte Fachkraft mit geeigneter Schutzausrüstung.
• Nur mit installiertem Filtersystem betreiben.
• Nur mit geeigneter Schutzausrüstung verwenden!
• Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung arbeiten!
• Explosions- und Brandgefahr! Nicht aufsaugen:

Deutsch

• Funken, glühende Teile oder heiße Stäube;
• brennbare oder explosive Stoffe (z. B. Magnesium, Aluminium, Benzin, Verdünnung);
• aggressive Stoffe (z. B. Säuren, Laugen, Lösungsmittel);
• chemisch reaktive Stoffe, die zur Entstehung von Wärme, Säuren/Basen, Gasen usw. führen (z. B. reaktive 2K-Materialien, Aluminium und Wasser).
• Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beachten!
• WARNUNG Die Steckdose an der Maschine nur für die in den Anweisungen festgelegten Zwecke verwenden.
• Regelmäßig den Stecker, die Steckdose, das Kabel und den Filter prüfen, um eine Gefährdung zu vermeiden. Beschädigte elektrische Komponenten ausschließlich von einer autorisierten Kundendienstwerkstatt erneuern lassen.
• Vor der Reinigung oder Wartung oder beim Austausch von Verbrauchsartikeln oder bei Umwandlung des Gerätes muss immer zuerst der Netzstecker aus der Steckdose gezogen werden.
• VORSICHT Die Wasserstandsbegrenzungseinrichtung regelmäßig reinigen und auf Anzeichen von Beschädigung untersuchen.
• WARNUNG Bei Austritt von Schaum oder Flüssigkeit Maschine sofort abschalten.
• Verwenden Sie nur den original Festool Saugschlauch.
• Berücksichtigen Sie das Arbeitsumfeld und achten Sie beim Transport oder beim Arbeiten mit dem Gerät auf sich selbst und Dritte.
  Dadurch vermeiden Sie z. B. Stolpergefahren durch Saugschlauch oder Netzleitung.
• Tragen Sie das Gerät nur an dem dafür vorgesehenen Handgriff.
• Nicht mittels Kranhaken oder Hebezeug hochheben und transportieren.
• Halten Sie Verpackungsfolien von Kindern fern.

Es besteht Erstickungsgefahr.

2 Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Atemschutz tragen.

Tipp, Hinweis

Handlungsanweisung

Warnung! Das Gerät kann gesundheitsgefährdenden Staub enthalten!

Geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert größer als 0,1 mg/m³

Nicht in den Hausmüll geben.

CE-Konformitätskennzeichnung

Gerät enthält einen Chip zur Daten-speicherung. Siehe Kapitel 13.3

3 Geräteelemente

[1-1]	Verschlussstopfen
[1-2]	Ansaugöffnung
[1-3]	Gerätesteckdose
[1-4]	Schlauchdepot
[1-5]	Handgriff
[1-6]	SYS-Dock
[1-7]	Verbindungsanzeige
[1-8]	Verbindungstaste
[1-9]	AC-Anzeige(nur Varianten mit AUTOCLEAN)
[1-10]	AC-Taste(nur Varianten mit AUTOCLEAN)

[1-11] Statusanzeige (Saugkraftregulierung / Schlauchdurchmesser-Einstellung)
[1-12] Tasten zur Saugkraftregulierung / Schlauchdurchmesser-Einstellung
[1-13] MAN-Taste
[1-14] Geräteschalter
[1-15] Verschlussklammer
[1-16] Schmutzbehälter
[1-17] Entriegelungstaste (Bremse)
[1-18] Bremse

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht in den Lieferumfang.

4 Technische Daten

Absaugmobile CT 26-48 EI		CT 26-48 EI AC
Leistungsaufnahme 350 - 1200 W
Anschlusswert an Gerätesteckdose max. EU	CH, DK	2400 W
		1100 W
	GB 230 V/ 110 V	1800 W/ 230 W
Volumenstrom (Luft) max., Sauger/Turbine 130 m3/h / 234 m3/h
Unterdruck max., Turbine 240 hPa
Saugschlauch (abhängig Absaugmobil Variante) D27/32x3,5m-AS/CTR		D36x3,5-AS/KS/B/LHS 225
		D36/32x3,5m-AS/R
Länge der Netzanschlussleitung 7,5 m
Schalldruckpegel nach EN 60335-2-69/ Unsicherheit K 71 dB(A)/ 3 dB
Hand-Arm-Schwingung nach EN 60335-2-69 < 2,5 m/s2
Schutzart IP X4
Frequenz 2402 Mhz - 2480 Mhz
Äquivalente isotrope Strahlungsleistung (EIRP) < 10 dBm
Behälterinhalt CT 26 26 l
	CT 36 36 l
	CT 48 48 l

Absaugmobile CT 26-48 EI
	CT 26-48 EI AC
Abmessung L x B x H CT 26 587 x 372 x 539 mm
	CT 36 587 x 372 x 606 mm
	CT 48 593 x 405 x 687 mm
Gewicht CT 26 14,6 kg
	CT 36 15,1 kg
	CT 48 17,0 kg

5 Bestimmungsgemäße Verwendung

Absaugmobil geeignet zum

– Auf- und Absaugen von Stäuben bis 0,1 mg/m³ entsprechend der Staubklasse 'M' darunter auch Holz- und Lackstäube,
- Aufsaugen von Wasser,
- für erhöhte Beanspruchung bei gewerblicher Nutzung, gemäß IEC/EN 60335-2-69.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

6 Inbetriebnahme

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr

▶ Angaben auf Typenschild beachten.
▶ Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme

▶ Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmen.
▶ Entnehmen Sie die Zubehörteile aus dem Schmutzbehälter [2-3] und der Verpackung!
▶ Legen Sie einen Filter- oder Entsorgungssack in den Schmutzbehälter ein (siehe Kapitel 10.1 und 10.2).
▶ Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2].
▶ Montieren Sie die Kabelaufwicklung an der Rückseite des Absaugmobils (siehe Bild [3]).
▶ Schließen Sie den Saugschlauch an das Gerät an und beachten Sie die Schlauchdurchmesser-Einstellung (siehe Kapitel 8.1).

6.2 Absaugmobil anschließen

WARNUNG

Verletzungsgefahr durch unkontrolliert an- laufende Werkzeuge

▶ Vor dem Einschalten darauf achten, dass das angeschlossene Werkzeug ausgeschaltet ist.

WARNUNG

Verletzungsgefahr durch elektrischen Strom

▶ Netzstecker in eine schutzgeerdete Steck-dose stecken.
- Nicht in die Steckdose des Absaugmobils greifen.

Wenn das Absaugmobil mit der Netzsteck-dose verbunden ist, führt die Gerätesteck-dose des Absaugmobils dauerhaft Strom.

Absaugmobil mit Steckdose verbinden

Absaugmobil ist ausgeschaltet.

▶ Netzleitung mit Steckdose verbinden. Gerätesteckdose [1-3] führt Strom.

Absaugmobil in Stand-by Modus schalten

▶ Ein-/Ausschalter [1-14] drücken. Gerätesteckdose [1-3] führt Strom.

i Grüne LED [1-11] zeigt Stand-by Modus an.

Absaugmobil automatisch starten

Absaugmobil ist im Stand-by Modus.

▶ Um das Absaugmobil automatisch zu starten: Verbundenes Werkzeug einschalten.

Absaugmobil manuell starten

Absaugmobil ist im Stand-by Modus.

▶ MAN-Taste [1-13] betätigen.

Bei Nichtgebrauch sowie vor Wartungs- und Reinigungsarbeiten den Netzstecker des Absaugmobils aus der Steckdose

ziehen.

7 Verbindung mit Geräten

WARNUNG

Verletzungsgefahr, unerwarteter Anlauf Absaugmobil

▶ Vor allen Arbeiten mit dem Absaugmobil prüfen, welche Fernbedienung und welches Elektrowerkzeug mit dem Absaugmobil verbunden ist.
▶ Die Fernbedienung darf nur am Saugschlauch befestigt werden.
Ein akkubetriebenes Elektrowerkzeug muss immer über den Saugschlauch mit dem Absaugmobil verbunden sein. Nach der Arbeit muss die Verbindung mit dem Absaugmobil getrennt werden.

7.1 Elektrowerkzeug verbinden

WARNUNG

Verletzungsgefahr

▶ Maximalen Anschlusswert an der Gerätesteckdose beachten (siehe Kapitel Technische Daten).
▶ Elektrowerkzeug ausschalten.

Netzbetriebenes Elektrowerkzeug mit Absaugmobil verbinden

▶ Elektrowerkzeug an Gerätesteckdose [1-3] anschließen.
☑ Das Elektrowerkzeug ist über die Netzleitung mit dem Absaugmobil verbunden.

Akkubetriebenes Elektrowerkzeug mit Absaugmobil verbinden

• Im Stand-by Modus Verbindungstaste [1-8] betätigen.
  Verbindungsanzeige [1-7] blinkt langsam. Das Absaugmobil ist für 60 Sekunden verbindungsbereit.
• Akkubetriebenes Elektrowerkzeug einschalten.

Das Absaugmobil läuft an und das akku-betriebene Elektrowerkzeug ist bis zum manuellen Ausschalten des Absaugmobils, oder ziehen des Netzsteckers verbunden. Das Akkugerät muss danach erneut gekoppelt werden.

Mit der Verbindung eines neuen akkubetriebenen Elektrowerkzeug wird die bisherige Verbindung überschrieben.

7.2 Fernbedienung CT-F I verbinden

Fernbedienung und Absaugmobil verbinden

Um eine Fernbedienung mit einem Absaugmobil verbinden zu können, muss ein Reset der Fernbedienung durchgeführt werden (siehe Reset der Fernbedienung).

Eine bisher nicht verbundene Fernbedienung kann direkt verbunden werden.

i Eine hergestellte Verbindung zwischen der Fernbedienung und dem Absaugmobil bleibt auch nach dem manuellen Ausschalten, oder ziehen des Netzsteckers des Absaugmobils bestehen.

- Im Stand-by Modus die Verbindungstaste [1-8] am Absaugmobil für 3 Sekunden gedrückt halten. Die Verbindungsanzeige [1-7] blinkt schnell. Das Absaugmobil ist für 60 Sekunden verbindungsbereit.

▶ Die MAN-Taste an der Fernbedienung drücken. Die Fernbedienung ist dauerhaft im Absaugmobil gespeichert.

Ein-/Ausschalten

Nachdem die Fernbedienung mit dem Absaugmobil verbunden ist, kann das Absaugmobil mit der Fernbedienung ein und ausgeschaltet werden.

- Zum Ein-/Ausschalten die MAN-Taste an der Fernbedienung drücken.

Reset an der Fernbedienung

Mit dem Reset wird die Verbindung von einer Fernbedienung zum Absaugmobil gelöscht.

▶ Die Verbindungstaste und die MAN-Taste für 10 Sekunden gedrückt halten.
Die LED-Anzeige leuchtet in magenta, wenn der Reset erfolgt ist.

7.3 Festool App\*

Mithilfe der Festool App kann das Absaugmobil konfiguriert werden.

• Im Stand-by Modus die Verbindungstaste [1-8] am Absaugmobil für 3 Sekunden gedrückt halten.
  Die Verbindungsanzeige [1-7] blinkt schnell.
  Das Absaugmobil ist für 60 Sekunden verbindungsbereit.

Deutsch

▶ Den Anweisungen in der Festool App folgen.
* Nicht für jedes Land verfügbar.

8 Einstellungen

8.1 Schlauchdurchmesser einstellen

Die Schlauchdurchmesser-Einstellung ist nur im Stand-by Modus möglich.

▶ Stellen Sie mit den Tasten der Schlauch-durchmesser-Einstellung [1-12] den Innendurchmesser des angeschlossenen Saugschlauchs ein.
☑ Die Einstellung wird im Absaugmobil gespeichert.
① Dies stellt sicher, dass die Luftgeschwindigkeit im Absaugschlauch korrekt gemessen wird (siehe Kapitel 8.6).

8.2 Saugkraft regulieren

▶ Plus- bzw. Minus-Tasten [1-12] im Saugbetrieb betätigen.

8.3 Absaugmuffe

Die Bypass-Funktion der Absaugmuffe verhindert ein Ansaugen von Schleifgeräten und Bodendüsen auf glatten Oberflächen.

Öffnen

▶ Einstellring auf Position "OPEN" drehen.

Schließen

▶ Einstellring auf Position "CLOSE" drehen.

8.4 Bremse feststellen

Durch Umlegen des schwarzen Bremshebels [1-18] wird ein Wegrollen des Absaugmobils verhindert. Dazu das Absaugmobil an der Vorderseite leicht anheben und den schwarzen Bremshebel bis zum Einrasten nach unten drücken. Drücken Sie zum Lösen die Entriegelungstaste [1-17].

8.5 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Temperatursicherung das Absaugmobil vor Erreichen der kritischen Temperatur ab. Unterste LED [1-11] zeigt Störung an.

LED leuchtet rot Übertemperatur

▶ Absaugmobil abschalten, abkühlen lassen.
▶ Absaugmobil nach ca. 5 Minuten wieder anschalten.

8.6 Volumenstromüberwachung

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20 m/s, ertönt aus Sicherheitsgründen ein akustisches Warnsignal (bei Staubklasse M). Die ordnungsgemäße Funktion der Volu-

menstromüberwachung erfordert die Verwendung von Festool Saugschläuchen mit einem Innendurchmesser von 21 mm bis maximal 42 mm.

max. Ø 21 mm 27 mm 32 mm 36 mm 42 mm 25 m³/h 41 m³/h 58 m³/h 73 m³/h 100 m³/h 10752390

Die Tabelle* am Absaugmobil erklärt diesen Zusammenhang für das mindestens erforderliche Absaugvolumen des jeweiligen Schlauchdurchmessers. Wird das jeweilige Absaugvolumen unterschritten, ertönt ein Warnsignal.

* nur bei EU Versionen von CT AC

Mögliche Ursachen Behebung

Saugkraftregulierung [1-11] auf zu ge-ringen Wert gestellt.	Saugkraftregulierung auf höheren Wert stellen (siehe Kapitel 8.2).
Absaugmobil nicht auf den angeschlossenen Schlauchdurch-messer eingestellt.	Richtigen Schlauch-durchmesser einstellen (siehe Kapitel 8.1).
Saugschlauch ver-stopt oder abge-knickt.	Verstopfung oder Ab-knickung beseitigen.
Filtersack voll. Neuen Filtersack ein-setzen (siehe Kapitel 10.1).
Hauptfilter ver-schmutzt.	Hauptfilter wechseln (siehe Kapitel 10.3).NUR AUTOCLEAN:Hauptfilter abreini-gen (siehe Kapitel 9.2).
Fehlfunktion der Überwachungs-elektronik.	Durch Festool Kundendienstwerkstätte beheben lassen.
Nasssaugen. Funktionssicherheit nicht beeinträchtigt, keine Maßnahmen erforderlich.
NUR CTM 36 E AC-LHS mit PLANEX LHS 2 225:Bei Arbeiten die eine niedrige Saug-krafteinstellung er-fordern (z. B. an wei-chen Oberflächen).	Bypass-Funktion an Spezial-Saugmuffe aktivieren [1A].

9 Arbeiten

9.1 Handhabung

Schlauchdepot: Nach der Arbeit können Sie den Saugschlauch durch die Öffnung [8-2] führen und im Schlauchdepot ablegen.

Systainerablage SYS-Dock: Auf der Ablagefläche lässt sich mit den vier Schiebern oder mit dem T-LOC [8-1] ein Systainer befestigen.

9.2 AUTOCLEAN - Hauptfilter abreinigen (nur Varianten mit AUTOCLEAN)

Nur in Verbindung mit Entsorgungs- sack (Erfüllung Staubklasse 'M'). Nicht beim Nasssaugen!

Automatische Abreinigung Ein-/Ausschalten

- Im Stand-by Modus AC-Taste [1-10] drücken, um AUTOCLEAN Ein- oder Auszuschalten.

Mit der Festool App* kann die AC-Funktion konfiguriert werden.

Manuelle Abreinigung

▶ Im Saugbetrieb AC-Taste [1-10] drücken.

Manuelle Vollabreinigung

• Im Saugbetrieb mit der Handfläche oder Verschlussschieber CT-VS, die Düsen- oder Saugschlauchöffnung 3 Sekunden verschließen.
  ▶ AC-Taste [1-10] 3 Sekunden gedrückt halten.

Reinigen Sie den Hauptfilter nicht übermäßig oft innerhalb kürzerer Zeit ab!

Innerhalb 1 Minute maximal:

1x Manuelle Vollabreingung

3x Manuelle Abreinigung

* Nicht für jedes Land verfügbar.

9.3 Besonderheiten CTM 36 E AC- LHS

Um das Absaugmobil in Kombination mit dem PLANEX zu verwenden:

▶ Knickfesten Saugschlauch D 36 mm x 3,5 m-AS verwenden.
▶ Spezial-Saugmuffe zum Anschließen des PLANEX verwenden.
▶ Verschlussschieber CT-VS zwischen Ansaugöffnung [1-2] und Saugschlauch einsetzen.
▶ Werkzeughalter montieren.
▶ Nur mit Entsorgungssack verwenden!

Bypass-Funktion

Bei Arbeiten die eine niedrige Saugkrafteinstellung erfordern (z. B. an weichen Oberflächen).

▶ Bypass-Funktion an Spezial-Saugmuffe aktivieren.

9.4 Trockene Stoffe saugen

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

▶ Verwenden Sie beim Absaugen gesundheitsgefährdender Stoffe einen Filter- oder Entsorgungssack!
Benutzen Sie das Gerät nur mit funktionierender Volumenstromüberwachung.

Beachten Sie beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen: Wenn die Abluft in den Raum zurückgeführt wird, muss eine ausreichende Luftwechselrate L im Raum vorhanden sein. Um die geforderten Grenzwerte einzuhalten, darf der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumenstroms (Raumvolumen V_R × Luftwechselrate L_W ) betragen. Beachten Sie außerdem die nationalen Bestimmungen.

Beachten Sie: Ein feuchter Hauptfilter setzt sich schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus diesem Grund sollte der Hauptfilter vor dem Aufsaugen von Stäuben getrocknet oder durch einen Trockenen ersetzt werden.

9.5 Nasse Stoffe/Flüssigkeiten saugen

Filter- oder Entsorgungssack entfernen! Speziellen Nassfilter (NF-CT) verwenden.

Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen. Unterste LED [1-11] blinkt rot.

Es ist sicher zu stellen, dass nach dem Nassaugen das Gerät (Hauptfilter, Saugschlauch, Behälter etc.) ausreichend getrocknet wird.

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

▶ Nach dem Nasssaugen den Nassfilter entfernen und durch Hauptfilter für trockene Stoffe ersetzen.

VORSICHT

Austretender Schaum und Flüssigkeiten

▶ Gerät sofort abschalten und leeren.

9.6 Nach der Arbeit

▶ Nur Varianten mit AUTOCLEAN: Hauptfilter automatisch oder manuell abreinigen (siehe Kapitel 9.2).
▶ Absaugmobil abschalten und Netzstecker ziehen.
▶ Netzanschlussleitung aufwickeln.
▶ Schmutzbehälter entleeren.
▶ Schließen Sie die Absaugöffnung [1-2] mit dem Verschlussstopfen [1-1].

WARNUNG

Gesundheitsgefährdende Stäube

Verletzung der Atemwege

• Reinigen Sie das Absaugmobil und sämtliches Zubehör durch Absaugen und Abwischen vollständig (innen und außen), bevor Sie es aus dem verunreinigten Bereich entfernen.
• Teile, die nicht vollständig gereinigt werden können, müssen für den Transport luftdicht in einem Kunststoffsack verschlossen werden.
  ▶ Tragen Sie einen Atemschutz!

Dieses Gerät nur in Innenräumen aufbewahren.

▶ Absaugmobil in einem trockenen Raum, geschützt gegen unbefugte Benutzung, abstellen.

10 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!
▶ Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Gehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparaturen dürfen nur durch den Hersteller oder durch Servicewerkstätten durchgeführt werden. Nur Originalersatzteile von Festool verwenden.

Weitere Informationen: www.festool.de/service Beschädigte Schutzeinrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

Folgende Hinweise beachten:

• Mindestens einmal jährlich staubtechnische Überprüfung (z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen) vom Hersteller oder einer unterwiesenen Person.
• Was sich nicht reinigen lässt, muss entsorgt werden. Dazu undurchlässige Beutel verwenden. Gültige Entsorgungsbedingungen beachten!
• Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für Wartungspersonal oder andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Dekontamination vor dem Auseinandernehmen, Vorsorge treffen für örtlich gefilterte Zwangsentlüftung, wo das Gerät auseinander genommen wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzausrüstung.

10.1 Filtersack (SC FIS-CT 26/36/48) wechseln

Filtersack entnehmen [4]

▶ Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmen.
▶ Entnehmen Sie den Filtersack.
- Entsorgen Sie den gebrauchten Filtersack gemäß den gesetzlichen Bestimmungen.
▶ Säubern Sie den Schmutzbehälter [2-3].

Filtersack einsetzen [5]

▶ Legen Sie einen neuen Filtersack (SC FIS-CT 26/36/48) in den Einlassstutzen des Behälters ein und verriegeln Sie diesen. Wichtig: Achten Sie darauf, dass der Riegel ein-rastet.
▶ Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2].

i Achten Sie darauf, dass der Filtersack nicht zwischen Ober- und Unterteil eingeklemmt wird.

10.2 Entsorgungssack wechseln (nur Varianten mit AutoClean)

Entsorgungssack entnehmen [6]

▶ Schließen Sie die Absaugöffnung [1-2] mit dem Verschlussstopfen [1-1].
▶ Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmen.

▶ Verschließen Sie den Entsorgungssack.
▶ Entnehmen Sie den Entsorgungssack.
- Entsorgen Sie den gebrauchten Entsorgungssack gemäß den gesetzlichen Bestimmungen.
▶ Säubern Sie den Schmutzbehälter [2-3].

Entsorgungssack einsetzen [7]

▶ Legen Sie einen neuen Entsorgungssack (ENS-CT26/36/48) in den Einlassstutzen des Behälters ein und verriegeln Sie diesen.

Wichtig: Die seitlichen Öffnungen des Entsorgungssackes müssen innerhalb des Schmutzbehälters liegen. Achten Sie darauf, dass der Riegel einrastet.

▶ Legen Sie den Entsorgungssack über den Behälterrand.

Achten Sie darauf, dass die Kontakte [10-2] frei liegen.

▶ Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2].

10.3 Hauptfilter wechseln

ACHTUNG

Schädigung des Motors

▶ Saugen Sie nie ohne eingebautem Hauptfilter, da dies den Motor schädigen kann.
▶ Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmen.
Drehen Sie das Geräteoberteil, so dass der Hauptfilter nach oben gerichtet ist (Bild [9]).
▶ Legen Sie den Hebel [9-3] um und nehmen Sie die Halterung [9-2] ab.
▶ Entnehmen Sie den gebrauchten Hauptfilter [9-1] und ersetzen Sie diesen durch einen neuen.
▶ Befreien Sie Dichtflächen und den dahinter liegenden Bereich von Verunreinigungen.
▶ Entsorgen Sie den gebrauchten Hauptfilter gemäß den gesetzlichen Bestimmungen.
▶ Setzen Sie die Halterung [9-2] ein und legen Sie den Hebel [9-3] bis zum Einrasten um.
▶ Setzen Sie das Oberteil [2-1] auf und schließen Sie die Verschlussklammern [2-2].

10.4 Schmutzbehälter leeren

Nach Abnehmen des Oberteils kann der Schmutzbehälter [2-3] entleert werden.

▶ Reinigen Sie nach dem Saugen von Flüssigkeiten regelmäßig die Füllstandssensoren [10-1] mit einem weichen Tuch und untersuchen Sie diese auf Beschädigungen.

11 Zubehör

Die Bestellnummern für Zubehör und Filter finden Sie in Ihrem Festool Katalog oder im Internet unter "www.festool.com".

11.1 Module

Zur Erweiterung des Absaugmobils stehen im Zubehörprogramm folgende Module zur Verfügung, die an der Gerätesteckdose [1-3] angeschlossen werden können:

- SD I-CT26-48 (Steckdosenmodul)

- DL I-CT26-48 (Druckluftmodul)

Weiter Informationen zu den Modulen erhalten Sie im Internet unter "www.festool.com".

12 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführen. Geltende nationale Vorschriften beachten.

Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Informationen zu den Rücknahmestellen sind unter www.festool.com/environment einsehbar.

Informationen zur kritischen Stoffen:

www.festool.de/reach

13 Allgemeine Hinweise

13.1 Bluetooth®

Die Wortmarke Bluetooth ^® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Systems AG & Co. KG und somit von Festool unter Lizenz verwendet.

13.2 Lizenzhinweise

Lizenzhinweise zu den ggfs. im Produkt verwendeten Open Source Lizenzen finden Sie in der Festool App* unter Informationen > Open-Source-Lizenzen für Werkzeuge.

* Nicht für jedes Land verfügbar.

13.3 Informationen zum Datenschutz

Das Elektrowerkzeug enthält einen Chip zur automatischen Speicherung von Maschinen-

Deutsch

und Betriebsdaten. Die gespeicherten Daten enthalten keinen direkten Personenbezug. Die Daten können mit speziellen Geräten kontaktlos ausgelesen werden, und werden von Festool ausschließlich zur Fehlerdiagnose, Reparatur- und Garantieabwicklung sowie zur Qualitätsverbesserung bzw. Weiterentwicklung des Elektrowerkzeugs verwendet. Eine darüber hinausgehende Nutzung der Daten – ohne ausdrückliche Einwilligung des Kunden – erfolgt nicht.

Contents

4 Technische gegevens

Gewicht CT 26 14,6 kg

CT 36 15,1 kg

CT 48 17,0 kg

7.1 Elektrische machine verbinden

WAARSCHUWING

Gevaar voor letsel

1x handmatige volledige reiniging 3x handmatige reiniging

Fullständig manuell rengöring

1x fullständig manuell rengöring

3x manuella rengöringar

Ta ut avfallssäcken [6]

Forbindelsesindikatoren [1-7] blinker hurtigt.

Forbindelsesindikatoren [1-7] blinker hurtigt.
