BRUGSANVISNING Cleantec CTM 36 AC RENOFIX FESTOOL

• Sähkötyökalu sisältää sirun, joka tallentaa au tomaattisesti kone- ja käyttötiedot. Tallenne tuista tiedoista ei voi päätellä suoraan henkilöl lisyyttä. Tiedot voidaan lukea erikoislaitteilla ilman kos ketusta. Festool käyttää näitä tietoja yksin omaan sähkötyökalun vianmääritykseen, kor jaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tätä pidemmälle ilman asiakkaan erikseen an tamaa lupaa. Suomi 85Indholdsfortegnelse 1 Sikkerhedsanvisninger p. 86
• 2 Symboler p. 87
• 3 Produktets elementer p. 87
• 4 Tekniske data p. 88
• 5 Bestemmelsesmæssig brug p. 89
• 6 Ibrugtagning p. 89
• 7 Forbindelse med enhederne p. 89
• 8 Indstillinger p. 90
• 9 Arbejde p. 91
• 10 Vedligeholdelse og pleje p. 92
• 11 Tilbehør p. 93
• 12 Miljø p. 94
• 13 Generelle henvisninger 1 Sikkerhedsanvisninger ADVARSEL! Læs alle sikkerhedsanvisninger og vejledninger. Hvis sikker hedsanvisningerne og vejledningerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlig personskade. Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug. – Denne maskine må ikke bruges af personer (herunder børn) med ned satte fysiske, sensoriske eller mentale evner eller med manglende er faring og viden. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. – Dette apparat må ikke benyttes af personer, der kan reagere følsomt på et elektrisk stød (f.eks. personer med pacemaker), da statisk opladning af apparatet ikke kan udelukkes. – Sørg for, at maskinen står sikkert. Ved en pludselig reaktion i for skrækkelse, f.eks. ved en statisk elektrisk udladning, kan der ske ulyk ker. – Dette produkt må kun anvendes under permanent opsyn. Lad det aldrig arbejde uden opsyn, så du undgår mulige farer. – ADVARSEL Brugere skal instrueres i anvendelsen af disse maskiner i et rimeligt omfang. – ADVARSEL Apparatet kan indeholde sundhedsskadeligt støv. Vedlige holdelse, tømning og filterskift må kun udføres af en autoriseret fag mand med egnet beskyttelsesudstyr. – Må kun anvendes med installeret filtersystem. – Må kun anvendes med egnet sikkerhedsudstyr! – Må kun anvendes i intakt stand konstateret ved visuel kontrol, i tørre omgivelser og efter oplæring! – Eksplosions- og brandfare! Opsug ikke: – gnister, glødende dele eller varmt støv; – brændbare eller eksplosive stoffer (f.eks. magnesium, aluminium, benzin, fortynder); – aggressive stoffer (f.eks. syre, lud, opløsningsmidler); Dansk 86– kemisk reaktive stoffer, som medfører dannelse af varme, syrer/ba ser, gasser osv. (f.eks. reaktive tokomponent-materialer, aluminium og vand). – Nationale sikkerhedsforskrifter og oplysninger fra materialeproducen ten skal overholdes! – ADVARSEL Stikdåsen på maskinen må kun benyttes til de formål, der er fastlagt i anvisningerne. – Kontrollér regelmæssigt stikket, stikkontakten, kablet og filteret for at forebygge en risiko. Lad udelukkende et autoriseret serviceværksted udskifte beskadigede elektriske komponenter. – Før rengøring eller vedligeholdelse eller ved udskiftning af forbrugsar tikler eller ved ændring af maskinen skal netstikket altid først trækkes ud af stikkontakten. – FORSIGTIG Anordningen til begrænsning af vandniveauet skal rengøres regelmæssigt og kontrolleres for tegn på beskadigelse. – ADVARSEL Maskinen skal omgående slukkes, hvis der strømmer skum eller væske ud. – Brug kun den originale Festool støvsugerslange. – Tag hensyn til arbejdsomgivelserne, og pas på dig selv og andre ved transport eller arbejde med maskinen. Derved undgår du f.eks. risikoen for at snuble over støvsugerslangen eller netledningen. – Maskinen må kun bæres i grebet til formålet. – Må ikke løftes og transporteres med krankrog eller løfteudstyr. – Emballagefolie skal være utilgængeligt for børn. Der er risiko for kvælning. – Netstikket må kun sættes i en stikkontakt med jordforbindelse. 2 Symboler Advarsel om generel fare Advarsel om elektrisk stød Læs sikkerhedsanvisningerne i brugs anvisningen! Brug åndedrætsværn. Tip, Bemærk Handlingsanvisning Advarsel! Maskinen kan indeholde sundhedsskadeligt støv! Egnet til udskilning af støv med en ekponeringsgrænseværdi over 0,1mg/m p. 94

Optagen effekt 350-1200W Tilslutningsværdi til produktstikdåse maks. EU CH, DK GB 230 V/ 110 V 2400W 1100W 1800W/230W Maks. luftmængde, støvsuger/turbine 130m³/h/ 234m³/h Undertryk maks., turbine 240hPa Støvsugerslange (afhængig af støvsugermodel) D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R Længde af netledning 7,5m Lydtrykniveau iht. DS/EN60335-2-69/usikkerhedK 71dB(A)/3dB Hånd-arm-vibration iht. DS/EN60335-2-69 <2,5m/s² Kapslingsklasse IPX4 Frekvens 2402Mhz- 2480Mhz Ækvivalent isotrop strålingseffekt (EIRP) <10dBm Beholderstørrelse CT26 26l CT36 36l CT48 48l Mål L x B x H CT26 587x372x539mm CT36 587x372x606mm CT48 593x405x687mm Vægt CT26 14,6kg CT36 15,1kg CT48 17,0kg Dansk 885 Bestemmelsesmæssig brug Støvsuger velegnet til – op- og udsugning af støv op til 0,1 mg/m³ iht. støvklasse ’M’, herunder også træ- el ler lakstøv, – opsugning af vand, – forhøjet belastning ved erhvervsmæssig brug, iht. IEC/EN 60335-2-69. Ved ikke-bestemmelsesmæssig anven delse hæfter brugeren. 6 Ibrugtagning

ADVARSEL Ikke-tilladt spænding eller frekvens! Fare for ulykke ► Vær opmærksom på oplysningerne på ty peskiltet. ► Vær opmærksom på særlige forhold, der gælder i anvendelseslandet.

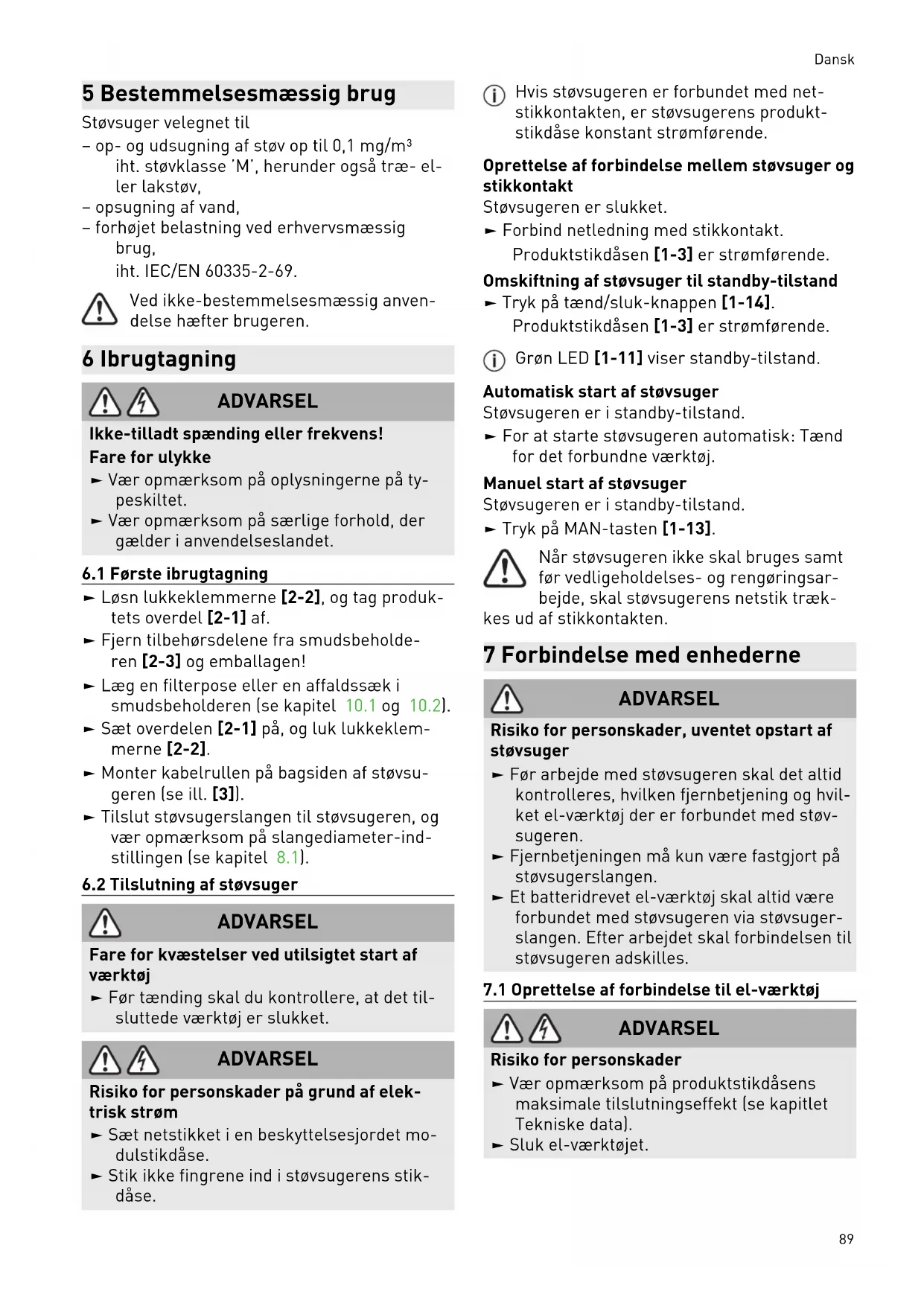

6.1 Første ibrugtagning

► Løsn lukkeklemmerne[2-2], og tag produk tets overdel[2-1] af. ► Fjern tilbehørsdelene fra smudsbeholde ren[2-3] og emballagen! ► Læg en filterpose eller en affaldssæk i smudsbeholderen (se kapitel10.1 og10.2). ► Sæt overdelen[2-1] på, og luk lukkeklem merne[2-2]. ► Monter kabelrullen på bagsiden af støvsu geren (se ill.[3]). ► Tilslut støvsugerslangen til støvsugeren, og vær opmærksom på slangediameter-ind stillingen (se kapitel8.1).

6.2 Tilslutning af støvsuger

ADVARSEL Fare for kvæstelser ved utilsigtet start af værktøj ► Før tænding skal du kontrollere, at det til sluttede værktøj er slukket.

ADVARSEL Risiko for personskader på grund af elek trisk strøm ► Sæt netstikket i en beskyttelsesjordet mo dulstikdåse. ► Stik ikke fingrene ind i støvsugerens stik dåse. Hvis støvsugeren er forbundet med net stikkontakten, er støvsugerens produkt stikdåse konstant strømførende. Oprettelse af forbindelse mellem støvsuger og stikkontakt Støvsugeren er slukket. ► Forbind netledning med stikkontakt. Produktstikdåsen[1-3] er strømførende. Omskiftning af støvsuger til standby-tilstand ► Tryk på tænd/sluk-knappen[1-14]. Produktstikdåsen[1-3] er strømførende. Grøn LED[1-11] viser standby-tilstand. Automatisk start af støvsuger Støvsugeren er i standby-tilstand. ► For at starte støvsugeren automatisk: Tænd for det forbundne værktøj. Manuel start af støvsuger Støvsugeren er i standby-tilstand. ► Tryk på MAN-tasten[1-13]. Når støvsugeren ikke skal bruges samt før vedligeholdelses- og rengøringsar bejde, skal støvsugerens netstik træk kes ud af stikkontakten. 7 Forbindelse med enhederne

ADVARSEL Risiko for personskader, uventet opstart af støvsuger ► Før arbejde med støvsugeren skal det altid kontrolleres, hvilken fjernbetjening og hvil ket el-værktøj der er forbundet med støv sugeren. ► Fjernbetjeningen må kun være fastgjort på støvsugerslangen. ► Et batteridrevet el-værktøj skal altid være forbundet med støvsugeren via støvsuger slangen. Efter arbejdet skal forbindelsen til støvsugeren adskilles.

7.1 Oprettelse af forbindelse til el-værktøj

ADVARSEL Risiko for personskader ► Vær opmærksom på produktstikdåsens maksimale tilslutningseffekt (se kapitlet Tekniske data). ► Sluk el-værktøjet. Dansk 89Oprettelse af forbindelse mellem netdrevet el-værktøj og støvsuger ► Tilslut el-værktøjet til produktstikdå sen[1-3]. ☑ El-værktøjet er forbundet med støvsugeren via netledningen. Oprettelse af forbindelse mellem akku-drevet el-værktøj og støvsuger ► Tryk på forbindelsestasten[1-8] i standby- tilstand. Forbindelsesindikatoren[1-7] blinker lang somt. Støvsugeren er klar til at oprette for bindelse i 60 sekunder. ► Tænd det akku-drevne el-værktøj. Støvsugeren starter, og det akku-drevne el-værktøj er forbundet, indtil støvsugeren slukkes manuelt, eller netstikket trækkes ud. Derefter skal akku-værktøjet tilkobles igen. Hvis et nyt akku-drevet el-værktøj forbindes, overskrives den hidtidige forbindelse.

7.2 Oprettelse af forbindelse til

fjernbetjening CT-F I Forbindelse af fjernbetjening og støvsuger For at kunne forbinde en fjernbetjening med en støvsuger skal der udføres en reset af fjernbetj eningen (se reset af fjernbetjening). En fjernbetjening, der ikke tidligere har været forbundet, kan forbindes direkte. En oprettet forbindelse mellem fjernbetj eningen og støvsugeren bevares, også ef ter at støvsugeren er slukket manuelt, el ler netstikket er trukket ud. ► Hold forbindelsestasten[1-8] på støvsuge ren trykket ind i 3 sekunder i standbytil stand. Forbindelsesindikatoren[1-7] blinker hur tigt. Støvsugeren er klar til at oprette forbindel se i 60 sekunder. ► Tryk på MAN-tasten på fjernbetjeningen. Fjernbetjeningen er permanent lagret i støvsugeren. Tænd/sluk Når fjernbetjeningen er forbundet med støvsu geren, kan støvsugeren tændes og slukkes med fjernbetjeningen. ► Tryk på MAN-tasten på fjernbetjeningen for at tænde/slukke. Reset på fjernbetjeningen Med et reset ophæves forbindelsen mellem en fjernbetjening og støvsugeren. ► Hold forbindelsestasten og MAN-tasten trykket ind i 10 sekunder. LED-indikatoren lyser i magenta, når reset ten er udført.

Støvsugeren kan konfigureres ved hjælp af Fe stoolApp. ► Hold forbindelsestasten[1-8] på støvsuge ren trykket ind i 3 sekunder i standbytil stand. Forbindelsesindikatoren[1-7] blinker hur tigt. Støvsugeren er klar til at oprette forbindel se i 60 sekunder. ► Følg anvisningerne i FestoolApp. *Ikke tilgængelig i alle lande. 8 Indstillinger

► Tryk på Plus-/Minus-tasterne[1-12] i suge funktion.

8.4 Aktivering af bremsen

Du forhindrer støvsugeren i at rulle ved at om stille det sorte bremsehåndtag[1-18]. Det gør du ved at løfte støvsugeren lidt på forsiden og trykke det sorte bremsehåndtag nedad, indtil det går i indgreb. Tryk for at løsne oplåsnings tasten[1-17]. Dansk

908.5 Temperatursikring

Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås. Den neder ste LED[1-11] viser fejl. LED lyser rødt Overtemperatur ► Sluk støvsugeren, og lad den køle af. ► Tænd støvsugeren igen efter ca. 5 minutter.

8.6 Overvågning af luftmængde

Hvis lufthastigheden i støvsugerslangen kom mer under 20m/s, afgives der af sikkerheds mæssige årsager et akustisk advarselssignal (ved støvklasse M). Hvis overvågningen af luft mængden skal fungere korrekt, skal der anven des Festool støvsugerslanger med en indvendig diameter fra 21mm til maksimalt 42mm. Tabellen* på støvsugeren forklarer denne sammen hæng vedrørende den mindst krævede luftmæng de for den pågældende slan gediameter. Hvis den pågæl dende luftmængde underskrides, lyder der et advarselssignal. *kun ved EU-versioner af CT AC Mulige årsager Afhjælpning Sugekraftregule ring[1-11] indstil let for lavt. Indstil sugekraftre gulering på høje re værdi (se kapi tel8.2). Støvsuger ikke indstil let på den tilsluttede slangediameter. Indstil rigtig slange diameter (se kapi tel8.1). Støvsugerslange til stoppet eller bukket. Afhjælp tilstopning eller bukning. Filterpose fyldt. Isæt ny filterpose (se kapitel10.1). Fladfilter tilsmudset. Udskift fladfilter (se kapitel10.3). KUN AUTOCLEAN: Rengør fladfilter (se kapitel9.2). Fejlfunktion i overvåg ningselektronikken. Få fejlen afhjulpet af et Festool service værksted. Mulige årsager Afhjælpning Vådsugning. Funktionssikkerhed ikke forringet, ingen foranstaltninger på krævet.

LHS med PLANEX LHS2225: Ved arbejder, der kræ ver en lav sugekraf tindstilling (f.eks. på bløde overflader). Aktivér bypassfunk tionen på specialsu gemuffen[1A]. 9 Arbejde

Slangedepot: Efter arbejdet kan støvsugerslan gen føres gennem åbningen[8-2] og lægges i slangedepotet. Fastgørelse af Systainer SYS-Dock: Ved hjælp af de fire skydere eller T-LOC[8-1] kan der fastgøres en Systainer på topdækslet.

9.2 Rengøring af AUTOCLEAN-fladfilter

(kun varianter med AUTOCLEAN) Kun i forbindelse med affaldssæk (op fyldelse af støvklasse 'M'). Ikke ved våd sugning! Aktivering/deaktivering af automatisk rengøring ► Tryk i standbytilstand på AC-tasten[1-10] for at aktivere eller deaktivere AUTOCLEAN. AC-funktionen kan konfigureres med Fe stoolApp*. Manuel filterrengøring ► Tryk i sugefunktion på AC-tasten[1-10]. Manuel komplet rengøring ► Luk i sugefunktion dyse- eller støvsuger slangeåbningen i 3 sekunder med håndfla den eller lukkespjældet CT-VS. ► Tryk på AC-tasten[1-10] i 3 sekunder. Rengør ikke fladfilteret for ofte inden for kort tid! Inden for 1 minut maksimalt: 1x manuel fuldstændig rengøring 3x manuel rengøring *Ikke tilgængelig i alle lande.

9.3 Særlige forhold CTM 36 E AC- LHS

For at anvende støvsugeren sammen med PLA NEX: Dansk 91► Anvend en knækfast støvsugerslange D 36 mm x 3,5 m-AS. ► Anvend en speciel sugemuffe til tilslutning af PLANEX. ► Anvend lukkespjæld CT-VS mellem sugeåb ning[1-2] og støvsugerslange. ► Monter værktøjsholder. ► Må kun anvendes med affaldssæt! Bypass-funktion Ved arbejder, der kræver en lav sugekraftind stilling (f.eks. på bløde overflader). ► Aktivér bypassfunktionen på specialsuge muffen.

9.4 Udsugning af tørre stoffer

FORSIGTIG Sundhedsskadeligt støv Skader af luftvejene ► Brug en filterpose eller en affaldssæk ved udsugning af sundhedsfarlige stoffer! ► Brug kun produktet, hvis overvågningen af luftmængden fungerer. Vær opmærksom på følgende ved udsugning af støv fra arbejdende el-værktøj: Når afgangsluften føres tilbage til rummet, skal der være en tilstrækkelig luftudskiftnings rate L i rummet. For at overholde de kræve de grænseværdier må den recirkulerede luft mængde maksimalt udgøre 50% af friskluft mængden (rumvolumen V

). Overhold også de nationale bestemmel ser. Bemærk: Et fugtigt fladfilter tilstoppes hurtige re, hvis der opsuges tørre stoffer. Af denne grund bør fladfilteret tørres før opsugning af støv eller udskiftes med et tørt.

9.5 Opsugning af våde materialer/væsker

Fjern filterposen eller affaldssækken! Brug et specielt vådfilter (NF-CT). Ved opnåelse af det maksimale væskeniveau afbrydes udsugningen automatisk. Den nederste LED[1-11] blinker rødt. Det er vigtigt, at produktets dele (fladfilter, støvsugerslange, smudsbeholder osv.) tørres tilstrækkeligt efter vådsugning.

FORSIGTIG Sundhedsskadeligt støv Skader af luftvejene ► Efter vådsugning skal vådfilteret fjernes og erstattes med et fladfilter til tørre materia ler.

FORSIGTIG Udstrømmende skum og væske ► Sluk omgående produktet, og tøm det.

► Kun varianter med AUTOCLEAN: Rengør fladfilteret automatisk eller manuelt (se ka pitel9.2). ► Sluk støvsugeren, og træk stikket ud. ► Vikl netledningen op. ► Tøm smudsbeholderen. ► Luk sugeåbningen[1-2] med proppen[1-1].

ADVARSEL Sundhedsskadeligt støv Skader af luftvejene ► Rengør støvsugeren og alt tilbehør fuld stændigt ved støvsugning og aftørring (ind vendigt og udvendigt), før den/det fjernes fra det tilsmudsede område. ► Dele, der ikke kan rengøres fuldstændigt, skal indpakkes lufttæt i en plastpose i for bindelse med transport. ► Brug åndedrætsværn! Dette produkt må kun opbevares inden dørs. ► Stil støvsugeren i et tørt rum, beskyttet mod uautoriseret brug. 10 Vedligeholdelse og pleje

ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder! ► Vedligeholdelses- og reparationsarbejde, der kræver, at huset åbnes, må kun foreta ges af et autoriseret serviceværksted. Kundeservice og reparation må kun udføres af producenten eller serviceværksteder. Brug kun originale reservedele fra Festool. Yderligere oplysninger: www.festool.dk/service Dansk 92Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret specialværksted, medmindre an det er angivet i brugsanvisningen. Følg følgende anvisninger: – Mindst en gang årligt støvteknisk kontrol (f.eks. for beskadigelse af filteret, pro duktets tæthed og kontrolanordningernes funktion) som udføres af producenten eller en instrueret person. – Det, der ikke kan rengøres, skal bortskaf fes. Brug tætte poser. Overhold gældende bortskaffelsesbetingelser! – I forbindelse med vedligeholdelse udført af brugeren skal produktet skilles ad, rengø res og vedligeholdes, for så vidt dette er muligt, uden at dette medfører fare for ved ligeholdelsespersonalet eller andre perso ner. Egnede forholdsregler omfatter des inficering før adskillelse, sikring af lokalt filtreret tvangsudluftning, hvor produktet skal adskilles, rengøring af vedligeholdel sesområdet og egnede personlige værne midler.

10.1 Udskiftning af filterpose (SC FIS-CT

26/36/48) Fjernelse af filterpose[4] ► Åbn lukkeklemmerne[2-2], og tag maski nens overdel[2-1] af. ► Fjern filterposen. ► Bortskaf den brugte filterpose i overens stemmelse med gældende lovbestemmel ser. ► Rengør støvbeholderen[2-3]. Isætning af filterpose[5] ► Læg en ny filterpose (SC FIS-CT 26/36/48) i (ill.[4]). Vigtigt: Tryk filterposens muffe kraftigt på indsugningsstykket. ► Sæt overdelen[2-1] på, og luk lukkeklem merne[2-2]. Pas på med, at filterposen ikke kommer i klemme mellem over- og underdelen.

10.2 Udskiftning af affaldssæk (kun

varianter med AutoClean) Fjernelse af affaldssæk[6] ► Luk udsugningsåbningen[1-2] med lukke proppen[1-1]. ► Løsn lukkeklemmerne [2-2], og tag maski nens overdel[2-1] af . ► Luk affaldssækken. ► Fjern affaldssækken. ► Bortskaf den brugte affaldssæk i overens stemmelse med gældende lovbestemmel ser. ► Rengør støvbeholderen[2-3]. Isætning af affaldssæk[7] ► Sæt en ny affaldspose (ENS-CT26/36/48) i beholderens indgangsstuds, og luk den. Vigtigt: Åbningerne i siden af affaldssæk ken skal ligge inden i smudsbeholderen. Sørg for, at riglen går i indgreb. ► Læg affaldssækken over beholderens kant. Sørg for, at kontakterne[10-2] er frie. ► Sæt overdelen[2-1] på, og luk lukkeklem merne[2-2].

10.3 Udskiftning af fladfilter

BEMÆRK Beskadigelse af motor ► Sug aldrig, uden at fladfilteret er sat i, da det kan beskadige motoren. ► Løsn lukkeklemmerne [2-2], og tag maski nens overdel [2-1] af. ► Vend maskinens overdel, så fladfilteret ven der opad (ill. [9]). ► Vip håndtaget[9-3] op, og tag holde ren[9-2] af. ► Tag det brugte fladfilter[9-1] ud, og udskift det med et nyt. ► Fjern urenheder fra tætningsfladerne og området bagved. ► Bortskaf det brugte fladfilter iht. de lov mæssige bestemmelser. ► Sæt holderen[9-2] i, og vip håndtaget[9-3] ned, til det går i indgreb. ► Sæt overdelen [2-1] på, og luk lukkeklem merne [2-2].

10.4 Tømning af støvbeholder

Støvbeholderen[2-3] kan tømmes, når overde len er taget af. ► Rengør jævnligt niveausensorerne[10-1] med en blød klud efter opsugning af væske, og undersøg dem for beskadigelser. 11 Tilbehør Bestillingsnumrene for tilbehør og filtre finder du i Festool-kataloget eller på internettet på "www.festool.com". Dansk 9311.1 Moduler Til udvidelse af støvsugeren er der følgende moduler til rådighed i tilbehørsprogrammet, som kan tilsluttes til produktstikdåsen[1-3]: – SD I-CT26-48 (stikdåsemodul) – DL I-CT26-48 (trykluftmodul) Du finder flere oplysninger om modulerne på internettet under "www.festool.com". 12 Miljø Maskinen må ikke bortskaffes med al mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal gen brugsstation. Gældende nationale forskrifter skal overholdes. Iht. Europa-Parlamentets og Rådets direktiv om affald af elektrisk og elektronisk udstyr (WEEE) og implementering i national lovgivning skal brugte el-apparater indsamles separat og gen bruges på en miljøvenlig måde. Du finder oplysninger om indsamlingsstederne på www.festool.com/environment. Oplysninger om kritiske stoffer: www.festool.dk/reach 13 Generelle henvisninger

Du finder oplysninger om licens til de open source-licenser, der eventuelt anvendes i pro duktet, i Festool-appen* Informationer > Open source-licenser til værktøj. *Ikke tilgængelig i alle lande.
