KÄYTTÖOHJE Cleantec CTM 36 AC RENOFIX FESTOOL

fi Alkuperäiset käyttöohjeet - Siirrettävät imurit 77

da Original brugsanvisning - Støvsugere 86

nb Originalbruksanvisning - Mobil støv-/våtsuger 95

fi: EU-vaatimustenmukaisuusvakuutus. Vakuutamme yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimukset ja se on seuraavien standardien tai standardiasiakirjojen mukainen:

Binnen 1 minuut maximaal:

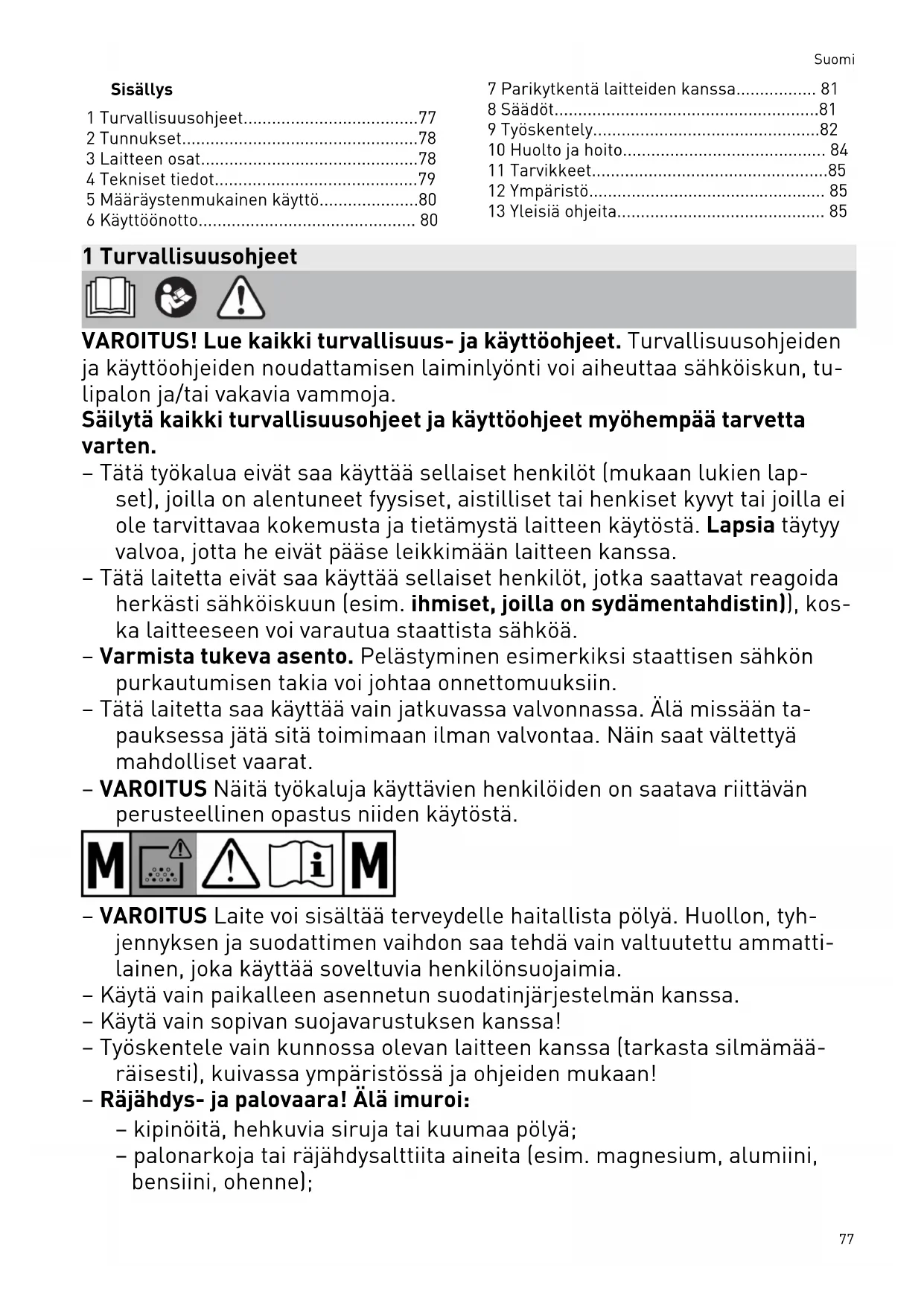

1 Turvallisuusohjeet....77
2 Tunnukset....78
3 Laitteen osat....78
4 Tekniset tiedot....79
5 Määräystenmukainen käyttö....80
6 Käyttöönotto.... 80

7 Parikytkentä laitteiden kanssa.... 81
8 Säädöt....81
9 Työskentely....82
10 Huolto ja hoito.... 84
11 Tarvikkeet....85
12 Ympäristö.... 85
13 Yleisiä ohjeita.... 85

1 Turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

• Tätä työkalua eivät saa käyttää sellaiset henkilöt (mukaan lukien lapset), joilla on alentuneet fyysiset, aistilliset tai henkiset kyvyt tai joilla ei ole tarvittavaa kokemusta ja tietämystä laitteen käytöstä. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa.
• Tätä laitetta eivät saa käyttää sellaiset henkilöt, jotka saattavat reagoida herkästi sähköiskuun (esim. ihmiset, joilla on sydämentahdistin)), koska laitteeseen voi varautua staattista sähköä.
• Varmista tukeva asento. Pelästyminen esimerkiksi staattisen sähkön purkautumisen takia voi johtaa onnettomuuksiin.
  – Tätä laitetta saa käyttää vain jatkuvassa valvonnassa. Älä missään tapauksessa jätä sitä toimimaan ilman valvontaa. Näin saat vältettyä mahdolliset vaarat.
• VAROITUS Näitä työkaluja käyttävien henkilöiden on saatava riittävän perusteellinen opastus niiden käytöstä.

- VAROITUS Laite voi sisältää terveydelle haitallista pölyä. Huollon, tyh-jennyksen ja suodattimen vaihdon saa tehdä vain valtuutettu ammattilainen, joka käyttää soveltuvia henkilönsuojaimia.

- Käytä vain paikalleen asennetun suodatinjärjestelmän kanssa.

- Käytä vain sopivan suojavarustuksen kanssa!

- Työskentele vain kunnossa olevan laitteen kanssa (tarkasta silmämääräisesti), kuivassa ympäristössä ja ohjeiden mukaan!

- Räjähdys- ja palovaara! Älä imuroi:

• kipinöitä, hehkuvia siruja tai kuumaa pölyä;
  – palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne);

Suomi

• syövyttäviä aineita (esim. hapot, emäsliuokset, liuottimet);
• kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happo- ja/emäksiä, kaasuja yms. (esim. reaktiiviset 2K-materiaalit, alumiini ja vesi).

– Noudata kansallisia turvallisuusmääräyksiä sekä materiaalin valmistajan antamia ohjeita!

- Varoitus Käytä koneen pistorasiaa vain ohjeiden ilmoittamiin tarkoituksiin.

- Vaaran välttämiseksi tarkasta pistoke, pistorasia, johto ja suodatin säännöllisin väliajoin. Vaihdata vialliset sähkökomponentit vain valtuutetussa huoltokorjaamossa.

- Verkkosähköpistoke täytyy aina vetää irti pistorasiasta ennen puhdistusta, huoltoa, käyttötarvikkeiden vaihtoa tai laitteen muutostoimenpiteitä.

- VARO Puhdista vesimäärän rajoituslaite säännöllisin väliajoin ja tarkista se vaurioiden varalta.

- VAROITUS Sammuta kone heti, jos siitä valuu ulos vaahtoa tai nestettä.

- Käytä vain alkuperäistä Festool-imuletkua.

- Huomioi työskentelyalueen olosuhteet ja varmista oma ja sivullisten turvallisuus laitteen kujetuksen ja käytön aikana.

Tällä tavalla estät esim. imuletkun tai verkkovirtavirtajohdon aiheutta-mat kompastumiset.

- Kanna laitetta vain sen asianmukaisen kahvan varassa.

- Älä nosta äläkä kuljeta nosturikoukun tai nostolaitteen varassa.

– Pidä pakkauskalvot poissa lasten ulottuvilta.

Tukehtumisvaara.

2 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöohjeet ja turvallisuusohjeet!

Käytä hengityssuojainta.

Ohje, vihje

Käsittelyohje

Varoitus! Laite voi sisältää terveydelle haitallista pölyä!

Soveltuu altistuksen raja-arvoltaan yli 0,1 mg/m³ pölyn imurointiin

Älä hävitä kotitalousjätteiden mukana.

CE-vaatimustenmukaisuusmerkintä

Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 13.3

3 Laitteen osat

[1-1] Sulkutulppa

[1-2] Imuaukko

[1-3] Laitepistorasia

[1-4] Letkunpidin

[1-5] Kahva

[1-6] SYS-Dock
[1-7] Yhteysnäyttö
[1-8] Parikytkentäpainike
[1-9] AC-näyttö (vain AUTOCLEAN-toimintoiset mallit)
[1-10] AC-painike (vain AUTOCLEAN-toimintoiset mallit)
[1-11] Käyttötilan näyttö (imutehon säätö / letkuhalkaisijan säädin)
[1-12] Imutehon säädön / letkuhalkaisijan säätimen painikkeet

[1-13] MAN-painike
[1-14] Laitekytkin
[1-15] Kiinnityssalpa
[1-16] Likasäiliö
[1-17] Vapautuspainike (jarru)
[1-18] Jarru

Kuvassa esitetyt tai tekstissä kuvaillut lisävarusteet eivät osittain sisälly toimitukseen.

4 Tekniset tiedot

Järjestelmäimurit CT 26-48 EI		CT 26-48 EI AC
Tehontarve 350 - 1200 W
Liitäntäarvo laitepistorasiaan maks. EU	CH, DKGB 230 V/ 110 V	2400 W1100 W1800 W/ 230 W
Imurin/turbiinin maks. virtaus (ilma) 130 m3/h / 234 m3/h
Turbiinin maks. alipaine 240 hPa
Imuletku (riippuu järjestelmäimurin versiosta) D27/32x3,5m-AS/CTR		D36x3,5-AS/KS/B/LHS 225D36/32x3,5m-AS/R
Sähköjohdon pituus 7,5 m
Äänenpainetaso standardin EN 60335-2-69 mukaan / epävarmuus K 71 dB(A)/ 3 dB
Käteen ja käsivarteen kohdistuva tärinä standardin EN 60335-2-69 < 2,5 m/s2mukaan
Kotelointiluokka IP X4
Taajuus 2402 Mhz - 2480 Mhz
Vastaava isotrooppinen säteilyteho (EIRP) < 10 dBm
Säiliön tilavuus CT 26 26 l
	CT 36 36 l
	CT 48 48 l
Mitat p x l x k CT 26 587 x 372 x 539 mm
	CT 36 587 x 372 x 606 mm
	CT 48 593 x 405 x 687 mm

Järjestelmäimurit CT 26-48 EI

CT 26-48 EI AC

Paino CT 26 14,6 kg

CT 36 15,1 kg

CT 48 17,0 kg

5 Määräystenmukainen käyttö

Märkäkuivaimuri soveltuu

• enintään 0,1 mg/m³ pölymäärien imuroin- tiin pölyluokitusta 'M' vastaavasti, mukaan lukien myös puu- ja maalipöly,
• veden imemiseen,
• raskaaseen ammattikäyttöön, normin IEC/EN 60335-2-69 mukaan.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-

goista.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus!

Onnettomuusvaara

▶ Noudata konekilvessä olevia ohjetietoja.
▶ Huomioi maakohtaiset erikoismääräykset.

6.1 Ensikäyttö

• Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
  ▶ Ota tarvikeosat pois likasäiliöstä [2-3] ja pakkauksesta!
• Asenna pölypussi tai jätesäkki likasäiliöön (katso luku 10.1 ja 10.2).
  ▶ Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].
• Asenna johtokela järjestelmäimurin tausta-puolelle (katso kuva [3]).
  ▶ Liitä imuletku laitteeseen ja huomioi letkuhalkaisijan säätimen asetus (katso luku 8.1).

6.2 Järjestelmäimurin liittäminen

VAROITUS

Loukkaantumisvaara hallitsemattomasti käynnistyvien työkalujen takia

▶ Varmista ennen käynnistystä, että paikalleen liitetty työkalu on kytketty pois päältä.

VAROITUS

Sähkövirran aiheuttama loukkaantumisvaara

• Kytke sähköpistoke suojamaadoitettuun pistorasiaan.
• Älä koske järjestelmäimurin pistorasiaan.

① Kun järjestelmäimuri on kytketty verkkopistorasiaan, järjestelmäimurin laitepistorasiasta voi ottaa jatkuvasti virtaa.

Järjestelmäimurin kytkeminen pistorasiaan

Järjestelmäimuri on kytketty pois päältä.

▶ Liitä virtajohto pistorasiaan.
Laitepistorasia [1-3] johtaa virtaa.

Järjestelmäimurin kytkeminen valmiustilaan

▶ Paina käynnistyskytkintä [1-14].
Laitepistorasia [1-3] johtaa virtaa.

i Vihreä LED-valo [1-11] ilmoittaa valmiustilan.

Järjestelmäimurin automaattinen käynnistys Järjestelmäimuri on valmiustilassa.

- Kun haluat käynnistää järjestelmäimurin automaattisesti: Käynnistä imuriin liitetty työkalu.

Järjestelmäimurin manuaalinen käynnistys Järjestelmäimuri on valmiustilassa.

▶ Paina MAN-painiketta [1-13].

Vedä järjestelmäimurin sähköpistoke irti pistorasiasta, jos imuria ei käytetä sekä ennen imuriin liittyviä huolto- ja puhdisä.

7 Parikytkentä laitteiden kanssa

VAROITUS

Loukkaantumisvaara, odottamaton järjestelmäimurin käynnistys

Tarkasta ennen kaikkia järjestelmäimurin töitä, mikä kauko-ohjain ja mikä sähkötyökalu on yhdistetty järjestelmäimuriin.
- Kauko-ohjaimen saa kiinnittää vain imuletkuun.
- Akkukäyttöisen sähkötyökalun pitää aina olla yhteydessä järjestelmäimuriin imulet-kun välityksellä. Töiden jälkeen täytyy katkaista yhteys järjestelmäimuriin.

7.1 Sähkötyökalun yhdistäminen

VAROITUS

Loukkaantumisvaara

▶ Huomioi laitepistorasian suurin sallittu liitäntäarvo (katso luku Tekniset tiedot).
▶ Kytke sähkötyökalu pois päältä.

Verkkovirtakäyttöisen sähkötyökalun yhdistäminen järjestelmäimuriin

▶ Kytke sähkötyökalu laitepistorasiaan [1-3].
☑ Sähkötyökalu on yhdistetty virtajohdolla järjestelmäimuriin.

Akkukäyttöisen sähkötyökalun yhdistäminen järjestelmäimuriin

▶ Paina valmiustilassa parikytkentäpainiketta [1-8].
Yhteysnäyttö [1-7] vilkkuu hitaasti. Järjestelmäimuri on 60 sekunnin ajan parikytken-tävalmiina.
▶ Kytke akkukäyttöinen työkalu päälle.
Järjestelmäimuri käynnistyy ja akkukäyttöinen työkalu on parikytkettynä siihen asti, kunnes järjestelmäimuri sammutetaan manuaalisesti tai sähköpistoke irrotetaan pistorasiasta. Akkutyökalu täytyy parikytkeä tämän jälkeen uudelleen.

Kun teet uuden akkukäyttöisen työkalun parikytkennän, tähän astinen parikytkentä kumoutuu.

7.2 Kauko-ohjaimen CT-F I parikytkentä

Kauko-ohjaimen ja järjestelmäimurin parikytkentä

Jos haluat parikytkeä kauko-ohjaimen järjestel-mäimuriin, kauko-ohjain täytyy palauttaa alkutilaan (katso Kauko-ohjaimen palautus alkutilaan).

Tähän asti parikytkemättömän kauko-ohjaimen voi parikytkeä suoraan.

① Kauko-ohjaimen ja järjestelmäimurin vä- lille muodostettu parikytkentä säilyy myös siinä tapauksessa, kun järjestelmäimuri sammutetaan manuaalisesti tai järjestel- mäimurin sähköpistoke irrotetaan pistorasiasta.
- Pidä valmiustilassa järjestelmäimurin pa- rikytkentäpainiketta [1-8] painettuna 3 se- kunnin ajan.
Yhteysnäyttö [1-7] vilkkuu nopeasti.
Järjestelmäimuri on 60 sekunnin ajan parikytkentävalmiina.
▶ Paina kauko-ohjaimen MAN-painiketta.
Kauko-ohjain on tallennettu pysyvästi järjestelmäimuriin.

Kytkeminen päälle / pois päältä

Kauko-ohjaimen ja järjestelmäimurin keskinäisen parikytkennän jälkeen järjestelmäimurin voi kytkeä kauko-ohjaimella päälle ja pois päältä.

- Kytke päälle/pois päältä painamalla kaukoohjaimen MAN-painiketta.

Kauko-ohjaimen palautus alkutilaan

Alkutilaan palautuksen avulla kauko-ohjaimen ja järjestelmäimurin keskinäinen parikytkentä saadaan poistettua.

- Pidä parikytkentäpainiketta ja MAN-painiketta 10 sekunnin ajan painettuina.

LED-merkkivalo palaa magentan värisenä, kun alkutilaan palautus on saatu tehdyksi.

7.3 Festool App\*

Festool App avulla voit konfiguroida järjestelmäimurin.

- Pidä valmiustilassa järjestelmäimurin pa- rikytkentäpainiketta [1-8] painettuna 3 se- kunnin ajan.

Yhteysnäyttö [1-7] vilkkuu nopeasti.

Järjestelmäimuri on 60 sekunnin ajan parikytkentävalmiina.

▶ Noudata Festool App antamia ohjeita.

* Ei saatavilla kaikissa maissa.

8 Säädöt

8.1 Letkuhalkaisijan säätö

Letkuhalkaisijan säätö on mahdollista vain valmiustilassa.

Suomi

- Säädä letkuhalkaisijan säätimen [1-12] painikkeilla laitteeseen kytketyn imuletkun sisähalkaisija.

☑ Asetus tallennetaan järjestelmäimuriin.

Tämä varmistaa, että imuletkun virtausno-peus mitataan oikein (katso luku 8.6).

8.2 Imuvoiman säätö

▶ Paina plus- tai miinuspainikkeita [1-12] imuroinnin yhteydessä.

8.3 Imumuhvi

Imumuhvin ohivirtaustoiminto estää hiomako-neiden ja lattiasuulakkeiden imeytymisen kiinni sileitä pintoja vasten.

Avaa

Käännä säätörengas asentoon "OPEN".

Sulje

- Käännä säätörengas asentoon "CLOSE".

8.4 Jarrun lukitus

Mustan jarruvivun [1-18] kääntäminen estää järjestelmäimuria vierimästä pois paikaltaan. Nosta sitä varten järjestelmäimuria hieman edestä ja paina mustaa jarruvipua alaspäin, kunnes se napsahtaa paikalleen. Vapauta pai-namalla vapautuspainiketta [1-17].

8.5 Lämpösulake

Ylikuumenemisen estämiseksi lämpösulake katkaisee järjestelmäimurin toiminnan ennen kriittisen lämpötilan saavuttamista. Alimmainen LED-valo [1-11] ilmoittaa häiriöstä.

LED-merkkivalo palaa punaise- Ylilämpötila na

• Sammuta järjestelmäimuri ja anna sen jäähtyä.
• Kytke järjestelmäimuri uudelleen päälle noin 5 minuutin kuluttua.

8.6 Virtauksen valvonta

Jos imuletkun ilmannopeus laskee alle 20 m/s tasolle, siitä ilmoitetaan turvallisuussyistä varoitusäänellä (pölyluokan Myhteydessä). Virtauksen valvonnan moitteeton toiminta edellyttää Festool-imuletkujen käyttöä, joiden sisähalkaisija on 21–42 mm.

max. Ø 21 mm 27 mm 32 mm 36 mm 42 mm 25 m³/h 41 m³/h 58 m³/h 73 m³/h 100 m³/h 1075290

Järjestelmäimurissa oleva taulukko* selittää tämän riippuvuussuhteen kunkin letkuhalkaisijan edellyttämälle vähimmäistilavuusvirtaukselle. Jos kyseinen tilavuusvirta alitetaan, imuri antaa tästä varoittavan äänimerkin.

* Vain CT AC:n EU-versioissa

Mahdolliset syyt Korjaus

Imutehon säädin [1-11] asetettu liian matalaan arvoon.	Korota imutehon säätimen asetus-arvoa (katso lu-ku 8.2).
Järjestelmäimuria ei ole säädetty kytketyn letkuhalkaisijan koolle.	Säädä oikea letku-halkaisija (katso lu-ku 8.1).
Imuletku tukkeutunut tai taittunut umpeen.	Poista tukos tai suorista taittuma.
Pölypussi täynnä. Asenna	uusi pö-lypussi (katso lu-ku 10.1).
Pääsuodatin likainen. Vaihda pääsuodatin (katso luku 10.3).VAIN AUTOCLEAN:Puhdista pääsuoda-tin (katso luku 9.2).
Valvontaelektroniikan toimintavirhe.	Korjauta Festool-huollossa.
Märkäimurointi. Ei vaaranna toimin-taturvallisuutta, ei edellytä mitään toi-menpiteitä.
VAIN CTM 36 E AC-LHS mallin PLANEX LHS 2 225 kanssa:Sellaisissa töissä, jois-sa pitää käyttää alhaista imuvoimaa (esim. pehmeillä pin-noilla).	Aktivoi erikoisimu-muhvin ohivirtaus-toiminto [1A].

9 Työskentely

9.1 Käsittely

Letkunpidin: Töiden jälkeen voit ohjata imulet-kun aukon [8-2] kautta säilytyspaikkaansa let-kunpitimeen.

Systainer-salkun alustaksi tarkoitettu SYS-Dock: Voit kiinnittää alustapinnalle Systaine-

rin neljällä liukusalvalla tai T-LOC-kiinnittimellä [8-1].

9.2 AUTOCLEAN - pääsuodattimen puhdistaminen (vain AUTOCLEAN- toimintoiset mallit)

Vain jätesäkin yhteydessä ("M"-pölyluo- kituksen täyttö). Ei märkäimuroinnissa!

Suodattimen automaattisen puhdistuksen kytkeminen päälle / pois päältä

- Paina valmiustilassa AC-painiketta [1-10], kun haluat kytkeä AUTOCLEAN-toiminnon päälle tai pois päältä.

i AC-toiminnon voi konfiguroida Festool App* avulla.

Manuaalinen suodattimen puhdistus

▶ Paina imuroinnin aikana AC-painiketta [1-10].

Manuaalinen suodattimen täydellinen puhdistus

- Sulje imuroinnin aikana kämmenellä tai sulkuluistilla CT-VS suulakkeen tai imulet-kun aukko 3 sekunniksi. - Pidä AC-painiketta [1-10] pohjassa 3 sekunnin ajan.

Älä puhdista pääsuodatinta liian usein lyhyen ajan sisällä!

1 minuutin sisällä enintään:

1 x manuaalinen täydellinen puhdistus

3 x manuaalinen puhdistus

* Ei saatavilla kaikissa maissa.

9.3 Erikoisominaisuudet CTM 36 E AC- LHS

Kun haluat käyttää märkäkuivaimuria yhdessä PLANEX in kanssa:

• Käytä taivutusta kestävää imuletkua halk. 36 mm x 3,5 m-AS.
• Käytä erityistä imumuhvia PLANEX in kyt-kentään.
  ▶ Aseta sulkuluisti CT-VS imuaukon [1-2] ja imuletkun väliin.
  ▶ Asenna työkalupidin.
  ▶ Käytä vain jätepussin kanssa!

Ohitustoiminto

Sellaisissa töissä, joissa pitää käyttää alhaista imuvoimaa (esim. pehmeillä pinnoilla).

- Aktivoi erikoisimumuhvin ohivirtaustoiminto.

9.4 Kuivien aineiden imurointi

HUOMIO

Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara

• Käytä suodatinta tai jätesäkkiä, kun imuroit terveydelle vaarallisia aineita!
• Käytä laitetta ainoastaan silloin, kun virtauksen valvonta toimii moitteettomasti.

Huomioi imuroidessasi toiminnassa olevien sähkötyökalujen työstöpölyä:

Jos poistoilma ohjataan takaisin työtilaan, täl- löin huoneessa täytyy olla riittävän hyvä ilman vaihtuvuus L. Vaadittavien raja-arvojen noudat- tamiseksi takaisin huoneeseen ohjattu virtaus saa olla korkeintaan 50 % raittiin ilman virtauk- sesta (huoneen tilavuus V_R x ilman vaihtuvuus L_W ). Noudata tämän lisäksi maakohtaisia mää- räyksiä.

Huomioi: Kostea pääsuodatin tukkeutuu no-peammin, kun imuroidaan kuivia aineita. Tästä syystä pääsuodatin kannattaa kuivattaa tai kor-vata kuivalla ennen pölyn imurointia.

9.5 Märkien aineiden / nesteiden imurointi

Ota pölypussi tai jätesäkki pois! Käytä erityistä märkäsuodatinta (NF-CT).

Kun suurin sallittu täyttöaste saavutetaan, imu- rointi keskeytyy automaattisesti.

Alimmainen LED-valo [1-11] vilkkuu punaisena. Märkäimuroinnin jälkeen laite (pääsuodatin, imuletku, säiliö yms.) täytyy ehdottomasti kui-vata kunnolla.

HUOMIO

Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara

- Irrota märkäsuodatin märkäimuroinnin jälkeen ja korvaa sen kuiville aineille tarkoi-tetulla pääsuodattimella.

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet

- Katkaise toiminta välittömästi ja tyhjennä laite.

9.6 Töiden jälkeen

▶ Vain AUTOCLEAN-toimintoiset mallit: Puh-dista pääsuodatin automaattisesti tai manuaalisesti (katso luku 9.2).

Suomi

• Katkaise järjestelmäimurin toiminta ja vedä verkkopistoke irti pistorasiasta.
  ▶ Kääri verkkoliitäntäjohto rullalle.
  ▶ Tyhjennä likasäiliö.
  ▶ Sulje imuaukko [1-2] tulpalla [1-1].

VAROITUS

Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara

▶ Puhdista järjestelmäimuri ja kaikki tarvikkeet täydellisesti imuroimalla ja pyyhkimällä (sisä- ja ulkopuolelta), ennen kuin tuot imurin pois saastuneelta alueelta.
▶ Ne osat, joita ei voi puhdistaa täydellisesti, täytyy sulkea kuljetusta varten ilmatiivii-seen muovisäkkiin.
▶ Käytä hengityssuojainta!

Säilytä tätä laitetta vain sisätiloissa.

▶ Vie järjestelmäimuri kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä.

10 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina sähköpistoke pistorasiasta ennen kaikkia huolto- ja puhdistustöitä!
• Kaikki huolto- ja korjaustyöt, jotka vaativat kotelon avaamista, ovat sallittuja vain valtuutetussa huoltokorjaamossa.

Huolto- ja korjaustyöt saa tehdä vain valmistaja tai valtuutetut huoltokorjaamot. Käytä vain alkuperäisiä Festool-varaosia.

Lisätietoja: www.festool.fi/huolto

Vaurioituneet varolaitteet ja osat täytyy korjauttaa tai vaihdattaa valtuutetussa ammattikorjaamossa, mikäli käyttöohjeissa ei ole muutoin mainittu.

Noudata seuraavia ohjeita:

• Anna valmistajan tai asiantuntijan tehdä vähintään kerran vuodessa pölytekninen tarkastus (esim. suodattimen vaurioiden, laitteen vuotojen ja valvontalaitteiden toimin-tavirheiden varalta).
• Jos jonkun komponentin puhdistus ei onnistu, kyseinen osa täytyy hävittää. Käytä siihen ilmatiiviitä pusseja. Noudata voimassa olevia jätehuoltomääräyksiä!
• Käyttäjän itse tekemissä huoltotöissä laite tulee purkaa, puhdistaa ja huoltaa ai-

heuttamatta vaaraa huoltohenkilökunnalle tai muille ihmisille. Asiaankuuluviiin varotoimenpiteisiin kuuluvat dekontaminointi ennen laitteen purkamista, laitteen purkamispaikan suodatetun pakkotoimisen ilmanvaihdon varmistaminen, huoltopisteen puhdistus ja asiaankuuluvat henkilökohtaiset suojavarusteet.

10.1 Suodatinpussin (SC FIS-CT 26/36/48) vaihto

Suodatinpussin irrotus [4]

• Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
  ▶ Ota suodatinpussi pois.
• Hävitä käytöstä poistettu suodatinpussi laki-määräysten mukaan.
  ▶ Puhdista likasäiliö [2-3].

Suodatinpussin asennus [5]

▶ Laita uusi suodatinpussi (SC FIS-CT 26/36/48) paikalleen (kuva [4]). Tärkeää: Paina suodatinpussin muhvi voimakkaasti paikalleen imuaukon liitäntään.

▶ Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].

① Huolehdi siitä, ettei suodatinpussi jää ju- miin ylä- ja alaosan väliin.

10.2 Jätesäkin vaihtaminen (vain AutoClean-toimintoiset mallit)

Jätepussin poistaminen [6]

▶ Sulje imuaukko [1-2] sulkutulpalla [1-1].
- Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
▶ Sulje jätepussi.
▶ Ota jätepussi pois.
- Hävitä käytöstä poistettu jätepussi lakimää-räysten mukaan.
▶ Puhdista likasäiliö [2-3].

Jätesäkin asentaminen [7]

▶ Aseta uusi jätesäkki (ENS-CT26/36/48) säi- lion sisääntuloaukkoon ja lukitse se paikalleen.
Tärkeää: Jätesäkin sivuaukkojen tulee olla likasäiliön sisäpuolella. Varmista, että salpa lukittuu paikalleen.
▶ Aseta jätesäkki säiliön reunojen ylitse.

Varmista, että koskettimet [10-2] ovat esillä.

- Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].

10.3 Pääsuodattimen vaihtaminen

HUOMAUTUS

Moottorin vaurioitumisvaara

• Älä imuroi ilman paikalleen asennettua pääsuodatinta, koska muuten moottori voi vaurioitua.
• Avaa kiinnityssalvat [2-2] ja ota laitteen yläosa [2-1] pois.
  Käännä laitteen yläosaa niin, että pääsuodatin osoittaa ylöspäin (kuva [9]).
  Käännä vipua [9-3] ja ota pidike [9-2] pois.
  ▶ Ota vanha pääsuodatin [9-1] pois ja korvaa se uudella.
  ▶ Poista epäpuhtaudet tiivistyspinnoilta ja niiden takana olevalta alueelta.
  ▶ Hävitä käytöstä poistettu pääsuodatin laki-määräysten mukaan.
• Asenna pidike [9-2] paikalleen ja käännä vipua [9-3], kunnes se napsahtaa kiinni.
  ▶ Aseta yläosa [2-1] paikalleen ja sulje kiinnityssalvat [2-2].

10.4 Likasäiliön tyhjennys

Yläosan irrottamisen jälkeen likasäiliö [2-3] voidaan tyhjentää.

▶ Puhdista nesteiden imuroinnin jälkeen säännöllisesti täyttötason ilmaisimet [10-1] pehmeällä liinalla ja tarkasta ne vaurioiden varalta.

11 Tarvikkeet

Lisätarvikkeiden ja suodattimien tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internetosoitteesta "www.festool.com".

11.1 Moduulit

Järjestelmäimurin toimintojen laajentamiseksi lisätarvikevalikoimassa on seuraavia moduuleita, jotka voi liittää laitteen pistorasiaan [1-3]:

• SD I-CT26-48 (pistorasiamoduuli)
• DL I-CT26-48 (paineilmamoduuli)
  Moduulien lisätietoja saat nettiosoitteesta "www.festool.com".

12 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen.

Noudata voimassaolevia kansallisia määräyksiä.

Käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkölaitteet täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

Keräyspisteitä koskevat tiedot voit katsoa nettiosoitteesta www.festool.com/environment.

Kriittisiä aineita koskevat tiedot:

www.festool.fi/reach

13 Yleisiä ohjeita

13.1 Bluetooth®

Tavaramerkki Bluetooth® ja logot ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.

13.2 Lisenssitiedot

Lisenssitiedot kaikista tuotteessa käytetyistä avoimen lähdekoodin lisensseistä löytyvät Festool App* -sovelluksen kohdasta Tietoja > Työkalun avoimen lähdekoodin lisenssit.

* Ei saatavilla kaikissa maissa.

13.3 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa automaattisesti kone- ja käyttötiedot. Tallenne-tuista tiedoista ei voi päätellä suoraan henkilöllisyyttä.

Tiedot voidaan lukea erikoislaitteilla ilman kosketusta. Festool käyttää näitä tietoja yksinomaan sähkötyökalun vianmääritykseen, korjaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tätä pidemmälle ilman asiakkaan erikseen an-tamaa lupaa.

Indholdsfortegnelse
