MANUAL DE USUARIO Cleantec CTM 36 AC RENOFIX FESTOOL

es Manual de instrucciones original - Sistemas móviles de aspiración 38

es: Declaración UE de conformidad. Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas de la UE y que se han tomado como base las siguientes normas o documentos normativos:

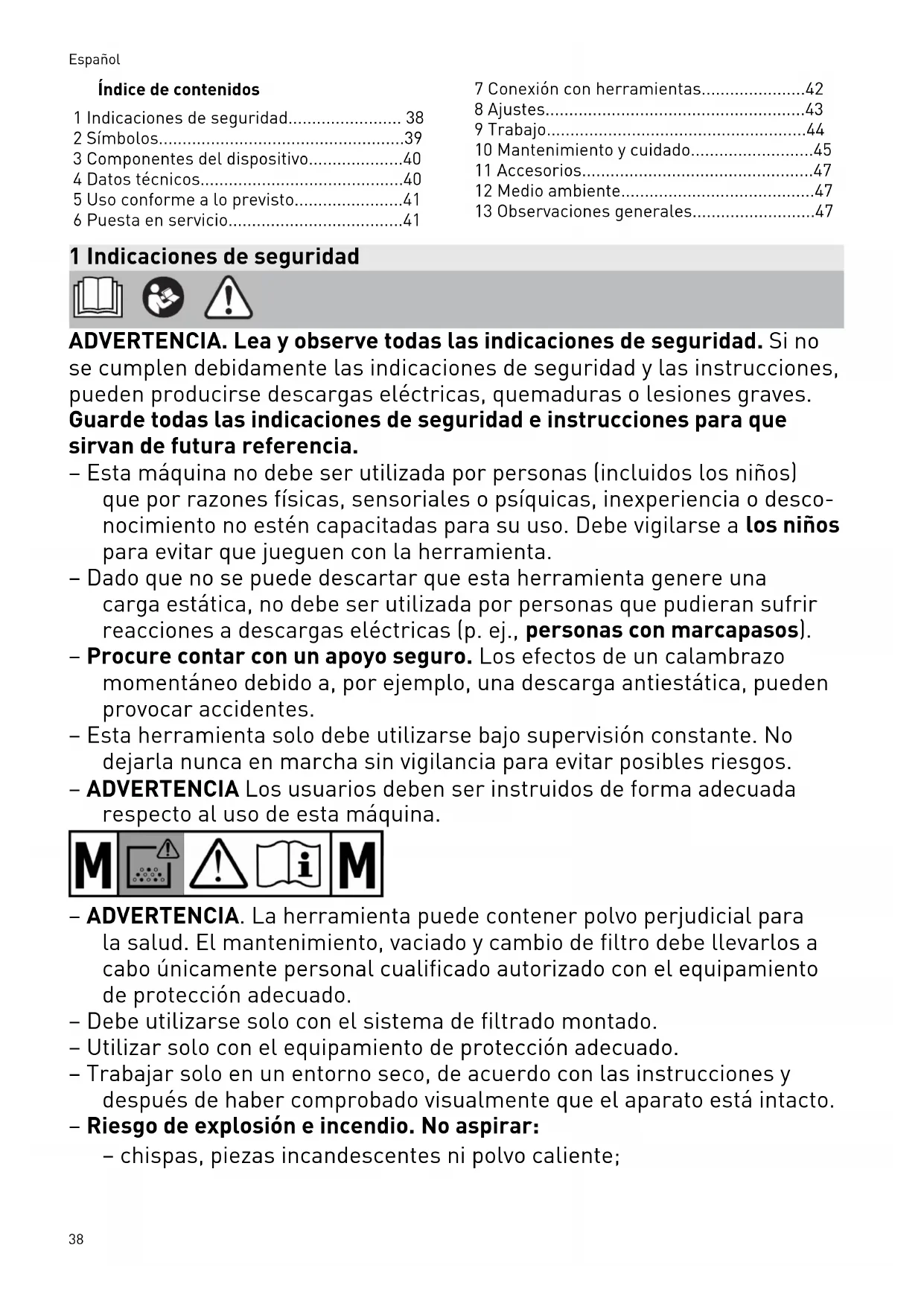

Índice de contenidos

1 Indicaciones de seguridad...... 38
2 Símbolos....39
3 Componentes del dispositivo....40
4 Datos técnicos....40
5 Uso conforme a lo previsto....41
6 Puesta en servicio....41

7 Conexión con herramientas....42
8 Ajustes....43
9 Trabajo....44
10 Mantenimiento y cuidado....45
11 Accesorios....47
12 Medio ambiente....47
13 Observaciones generales......47

1 Indicaciones de seguridad

ADVERTENCIA. Lea y observe todas las indicaciones de seguridad. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producirse descargas eléctricas, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

• Esta máquina no debe ser utilizada por personas (incluidos los niños) que por razones físicas, sensoriales o psíquicas, inexperiencia o desconocimiento no estén capacitadas para su uso. Debe vigilarse a los niños para evitar que jueguen con la herramienta.
• Dado que no se puede descartar que esta herramienta genere una carga estática, no debe ser utilizada por personas que pudieran sufrir reacciones a descargas eléctricas (p. ej., personas con marcapasos).
• Procure contar con un apoyo seguro. Los efectos de un calambrazo momentáneo debido a, por ejemplo, una descarga antiestática, pueden provocar accidentes.
• Esta herramienta solo debe utilizarse bajo supervisión constante. No dejarla nunca en marcha sin vigilancia para evitar posibles riesgos.
• ADVERTENCIA Los usuarios deben ser instruidos de forma adecuada respecto al uso de esta máquina.

• ADVERTENCIA. La herramienta puede contener polvo perjudicial para la salud. El mantenimiento, vaciado y cambio de filtro debe llevarlos a cabo únicamente personal cualificado autorizado con el equipamiento de protección adecuado.
• Debe utilizarse solo con el sistema de filtrado montado.
• Utilizar solo con el equipamiento de protección adecuado.
• Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de haber comprobado visualmente que el aparato está intacto.
• Riesgo de explosión e incendio. No aspirar:

- chispas, piezas incandescentes ni polvo caliente;

• materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasolina, diluyentes);
• líquidos agresivos (p. ej. ácidos, lejías, disolventes);
• sustancias químicas reactivas que generen calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 componentes reactivos, aluminio y agua).

- Deben respetarse las normativas de seguridad nacionales, así como las indicaciones del fabricante del material.

- ADVERTENCIA Utilizar el enchufe de la máquina solo para los fines definidos en las instrucciones.

- Comprobar periódicamente el enchufe, la caja de contacto, el cable y el filtro para evitar riesgos. Acudir exclusivamente a un taller autorizado para sustituir los componentes eléctricos dañados.

- Antes de realizar tareas de limpieza o mantenimiento, o si necesita cambiar artículos de uso o hacer cambios en la herramienta lo primero que se debe hacer siempre es desconectar el enchufe de la corriente.

- ATENCIÓN Limpiar regularmente la instalación de limitación de nivel de agua y comprobar si hay indicios de daños.

- ADVERTENCIA Si sale espuma o líquido, desconectar la máquina inmediatamente.

- Utilice solo el tubo flexible de aspiración original de Festool.

- Tenga en cuenta el entorno de trabajo y preste atención a su propia seguridad y a la de terceros al transportar el dispositivo o al trabajar con él.

De este modo, evitará el riesgo de tropiezos, p. ej., con el tubo flexible de aspiración o la conducción de red.

- Transporte la herramienta agarrándola únicamente por la empuñadura prevista para ello.

- No elevar ni transportar la herramienta con el gancho de una grúa o con un sistema de elevación.

- Mantenga las láminas de embalaje fuera del alcance de los niños.

Existe peligro de asfixia.

2 Símbolos

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

Utilizar protección respiratoria.

Consejo, indicación

Guía de procedimiento

Advertencia. La herramienta puede contener polvo perjudicial para la salud.

Apto para la aspiración de polvo con un valor límite de exposición superior a 0,1 mg/m³

No depositar en la basura doméstica.

Marcado CE de conformidad

La herramienta cuenta con un chip para el almacenamiento de datos. Véase el capítulo 13.3

3 Componentes del dispositivo

[1-1] Tapón obturador
[1-2] Abertura de aspiración
[1-3] Enchufe de la máquina
[1-4] Compartimento para tubos flexibles
[1-5] Empuñadura
[1-6] Sys-Dock
[1-7] Indicador de conexión
[1-8] Tecla de conexión
[1-9] Indicación AC (solo versiones con AUTOCLEAN)

[1-11] Indicador de estado (regulación de la capacidad de aspiración/ajuste del diámetro del tubo flexible)

[1-12] Teclas para regular la capacidad de aspiración/ajustar el diámetro del tubo flexible

[1-13] Tecla MAN

[1-14] Interruptor de la máquina

[1-15] Abrazadera de cierre

[1-16] Depósito para suciedad

[1-17] Tecla de desbloqueo (freno)

[1-18]Freno

Los accesorios representados o descritos no forman parte íntegra de la dotación de suministro.

4 Datos técnicos

Sistemas móviles de aspiración CT 26-48 EI		CT 26-48 EI AC
Consumo de potencia 350-1200 W
Consumo nominal máx. del enchufe de la máquina	EU	2400 W
	CH, DK	1100 W
	GB 230 V/110 V	1800 W/230 W
Caudal de aire (volumen) máx., aspirador/turbina 130 m3/h / 234 m3/h
Máx. depresión, turbina 240 hPa
Tubo flexible de aspiración (variante sistema móvil de aspiración dependiente)		D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R
Longitud del cable de conexión a la red 7,5 m
Nivel de intensidad sonora según la norma EN 60335-2-69 / incertidumbre K		71 dB(A)/3 dB
Oscilación mano-brazo según EN 60335-2-69 < 2,5 m/s2
Tipo de protección IP X4
Frecuencia 2402 Mhz - 2480 Mhz
Potencia isotrópica radiada equivalente (PIRE) < 10 dBm
Capacidad del depósito CT 26 26 l
	CT 36 36 l
	CT 48 48 l
Dimensiones (L x An x Al) CT 26 587 x 372 x 539 mm
	CT 36 587 x 372 x 606 mm
	CT 48 593 x 405 x 687 mm
Peso CT 26 14,6 kg
	CT 36 15,1 kg
	CT 48 17,0 kg

5 Uso conforme a lo previsto

El sistema de aspiración móvil es apropiado para:

• succionar y aspirar polvo de hasta 0,1 mg/m³ correspondiente a la clase de polvo "M", incluido polvo de madera y pintura,
• aspirar agua,
  – proporcionar un alto rendimiento en aplicaciones profesionales, según IEC/EN 60335-2-69.

El usuario será responsable de cualquier utilización indebida.

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente

• Observar los datos indicados en la placa de tipo.
  ▶ Tener en cuenta las particularidades de cada país.

6.1 Primera puesta en servicio

• Abra los enganches de sujeción [2-2] y retire la parte superior del aparato [2-1].
  ¡Retire los accesorios del depósito para suciedad [2-3] y el embalaje!
• Introduzca una bolsa filtrante o una bolsa de evacuación en el depósito para suciedad (véanse los capítulos 10.1 y 10.2).
  ▶ Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].
• Monte el enrollacables en la parte trasera del sistema móvil de aspiración (véase la figura [3]).

- Conecte el tubo flexible de aspiración a la máquina y observe el ajuste del diámetro del tubo flexible (véase el capítulo 8.1).

6.2 Conexión del sistema móvil de aspiración

ADVERTENCIA

Peligro de lesiones a causa de herramientas sin control

- Antes de conectarlo, asegurarse de que la herramienta conectada esté apagada.

ADVERTENCIA

Peligro de lesiones por descarga eléctrica

• Conectar el enchufe a un enchufe con protección de puesta a tierra.
• No meter las manos en el enchufe del sistema móvil de aspiración.

Si el sistema móvil de aspiración está conectado con el enchufe, el enchufe de la máquina conduce electricidad continuamente al sistema móvil de aspiración.

Conectar el sistema móvil de aspiración con el enchufe

El sistema móvil de aspiración está desconectado.

• Conectar el cable de red con el enchufe.
  El enchufe de la máquina [1-3] conduce electricidad.

Poner el sistema móvil de aspiración en el modo de espera

▶ Pulsar el interruptor de conexión y desconexión [1-14]. El enchufe de la máquina [1-3] conduce electricidad.

i El LED verde [1-11] indica el modo de espera.

Poner en marcha el sistema móvil de aspiración automáticamente

El sistema móvil de aspiración está en el modo de espera.

Para poner en marcha automáticamente el sistema móvil de aspiración: conectar la herramienta conectada.

Poner en marcha el sistema móvil de aspiración de forma manual

El sistema móvil de aspiración está en el modo de espera.

▶ Pulsar la tecla MAN [1-13].

Desenchufar el sistema móvil de aspiración en caso de no utilizarse o antes de realizar cualquier trabajo de mantenimiento y limpieza.

7 Conexión con herramientas

ADVERTENCIA

Peligro de lesiones: encendido inesperado del sistema móvil de aspiración

• Antes de todos los trabajos con el sistema móvil de aspiración, se debe comprobar a qué mando a distancia y a qué herramienta eléctrica está conectado.
• El pulsador de retirada solo puede fijarse al tubo flexible de aspiración.
• Una herramienta eléctrica a batería siempre debe conectarse al sistema móvil de aspiración mediante el tubo flexible de aspiración. Al terminar el trabajo, se debe desconectar del sistema móvil de aspiración.

7.1 Conectar la herramienta eléctrica

ADVERTENCIA

Peligro de lesiones

• Observar el consumo nominal máximo en el enchufe de la máquina (véase el capítulo Datos técnicos).
  ▶ Desconectar la herramienta eléctrica.

Conectar la herramienta eléctrica conectada a la red eléctrica con el sistema móvil de aspiración

- Conexión de la herramienta eléctrica al enchufe de la máquina [1-3].

☑ La herramienta eléctrica está conectada con el sistema móvil de aspiración mediante el cable de red.

Conectar la herramienta eléctrica con batería con el sistema móvil de aspiración

• Pulsar la tecla de conexión [1-8] en el modo de espera.
  El indicador de conexión [1-7] parpadea lentamente. El sistema móvil de aspiración está listo para conectarse durante 60 segundos.
• Conectar la herramienta eléctrica de batería.
  El sistema móvil de aspiración se pone en marcha y la herramienta eléctrica de batería queda conectada hasta que se desconecte el sistema móvil de aspiración de forma manual o hasta que se desenchufe. Después, la herramienta a batería se debe volver a acoplar.

Con la conexión de una nueva herramienta eléctrica de batería se sobrescribe la conexión actual.

7.2 Conexión del pulsador de retirada CT-F I

Conectar el mando a distancia y el sistema móvil de aspiración

Para poder conectar un mando a distancia con un sistema móvil de aspiración, debe reiniciarse el mando a distancia (véase capítulo de reinicio del mando a distancia).

Es posible conectar directamente un mando a distancia que antes no estaba conectado.

La conexión establecida entre un mando a distancia y el sistema móvil de aspiración se mantiene incluso tras la desconexión manual del sistema o tras desenchufarlo.

- En el modo de espera, mantener pulsada la tecla de conexión [1-8] del sistema móvil de aspiración durante 3 segundos.

El indicador de conexión [1-7] parpadea rápidamente.

El sistema móvil de aspiración está listo para conectarse durante 60 segundos.

- Pulsar la tecla MAN del mando a distancia. El mando a distancia queda guardado de forma permanente en el sistema móvil de aspiración.

Conexión y desconexión

Después de conectar el mando a distancia con el sistema móvil de aspiración, este se puede

conectar y desconectar con el mando a distancia.

Para conectar/desconectar, pulsar la tecla MAN en el mando a distancia.

Reiniciar el pulsador de retirada

Al reiniciarlo, se borra la conexión de un mando a distancia con el sistema móvil de aspiración.

- Mantener pulsadas la tecla de conexión y la tecla MAN durante 10 segundos.

El indicador LED se ilumina en color magenta cuando ha concluido el reinicio.

7.3 Festool App\*

El sistema móvil de aspiración se puede configurar con la Festool App.

• En el modo de espera, mantener pulsada la tecla de conexión [1-8] del sistema móvil de aspiración durante 3 segundos.
  El indicador de conexión [1-7] parpadea rápidamente.
  El sistema móvil de aspiración está listo para conectarse durante 60 segundos.
  ▶ Seguir las instrucciones de la Festool App.

* No disponible para todos los países.

8 Ajustes

8.1 Ajuste del diámetro del tubo flexible

El ajuste del diámetro del tubo flexible solo es posible en modo de espera.

- Adapte las teclas de ajuste del diámetro del tubo flexible [1-12] para ajustar el diámetro interior del tubo flexible de aspiración conectado.

El ajuste se guarda en el sistema móvil de aspiración.

De este modo se garantiza que la velocidad del aire en el tubo flexible de aspiración sea correcta (véase el capítulo 8.6).

8.2 Regulación de la capacidad de aspiración

▶ Pulsar las teclas Más o Menos [1-12] durante la aspiración.

8.3 Manguito de aspiración

La función de bypass del manguito de aspiración impide la aspiración de las lijadoras y las boquillas para suelos en superficies lisas.

Abrir

- Girar el anillo de ajuste para situarlo en la posición "OPEN".

Cerrar

- Girar el anillo de ajuste para situarlo en la posición "CLOSE".

8.4 Bloqueo del freno

Accionar la palanca de freno negra [1-18] impide que el sistema móvil de aspiración ruede. Para ello, levantar ligeramente el sistema móvil de aspiración por la parte delantera y presionar la palanca de freno negra hacia abajo hasta que encaje. Para soltarla, pulsar la tecla de desbloqueo [1-17].

8.5 Protector contra sobretemperatura

Para proteger el sistema móvil de aspiración frente a un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica. El LED inferior [1-11] muestra una avería.

El LED se ilumina en rojo Sobretemperatura

• Desconectar el sistema móvil de aspiración y dejar que se enfríe.
  ▶ Volver a conectar el sistema móvil de aspiración después de unos 5 minutos.

8.6 Control del caudal de aire

Por motivos de seguridad, si la velocidad del aire en el tubo flexible de aspiración desciende por debajo de 20 m/s, suena una señal acústica de advertencia (para clase de polvo M). El correcto funcionamiento del control del caudal de aire requiere el uso de tubos flexibles de aspiración de Festool con un diámetro interior de 21 mm hasta un máximo de 42 mm.

max. Ø	V min
21 mm	25 m³/h
27 mm	41 m³/h
32 mm	58 m³/h
36 mm	73 m³/h
42 mm	100 m³/h

La tabla* del sistema móvil de aspiración indica el volumen de aspiración mínimo necesario para cada diámetro de tubo. Por debajo del volumen de aspiración míni-

mo sonará una señal de aviso.

*solo en las versiones de la UE de CT AC

Posibles causas Solución

La regulación de la capacidad de aspiración [1-11] está ajustada a un valor demasiado bajo.

Ajuste la regulación de la capacidad de aspiración a un valor superior (véase el capítulo 8.2).

Sistema móvil de aspiración no ajustado al diámetro del tubo flexible conectado.

Ajuste el diámetro correcto del tubo flexible (véase el capítulo 8.1).

Posibles causas Solución

El tubo flexible de aspiración está atascado o doblado.	Elimine las obstrucciones o dobleces.
La bolsa filtrante está llena.	Coloque una nueva bolsa filtrante (véase el capítulo 10.1).
Filtro principal sucio. Cambie el filtro principal (véase el capítulo 10.3).SOLO AUTOCLEAN:Limpiar el filtro principal (véase el capítulo 9.2).
El control electrónico no funciona.	Encargue la reparación a un taller de servicio de Festool.
Aspirar en mojado. La fiabilidad funcional no está afectada, no es necesario tomar medidas.
SOLO CTM 36 E AC-LHS con PLANEX LHS 2 225:para trabajos que re-quieran un ajuste de fuerza de aspiración baja (p ej., en superficies blandas).	Activar la función de bypass del manguito de aspiración especial [1A].

9 Trabajo

9.1 Manejo

Compartimento para manguera: al concluir el trabajo se puede pasar el tubo flexible de aspiración a través de la abertura [8-2] y guardarlo en el compartimento correspondiente.

Bandeja Systainer SYS-Dock: en la superficie para depositar objetos se puede fijar un Systainer mediante los cuatro pasadores o con el T-LOC [8-1].

9.2 AUTOCLEAN - Limpieza del filtro principal (solo variantes con AUTOCLEAN)

Solo en combinación con la bolsa de evacuación (cumple la clase de polvo "M"). No aplicable para aspirar en moja-

Activación/desactivación de la limpieza automática

- En el modo de espera, pulsar la tecla AC [1-10] para activar o desactivar el AU-TOCLEAN.

i Con la Festool App* se puede configurar la función AC.

Limpieza manual

- En el modo de aspiración, pulsar la tecla AC [1-10].

Limpieza completa manual

- En el modo de aspiración, tapar el orificio de la boquilla o del tubo flexible de aspiración durante 3 segundos con la palma de la mano o con el cierre corredero CT-VS. - Mantener pulsada la tecla AC [1-10] durante 3 segundos.

No limpie el filtro principal con demasiada frecuencia en un breve espacio de tiempo.

En 1 minuto como máximo:

1 limpieza manual completa

3 limpiezas manuales

* No disponible para todos los países.

9.3 Particularidades CTM 36 E AC- LHS

Para poder utilizar el sistema móvil de aspiración en combinación con PLANEX:

▶ Utilizar un tubo flexible de aspiración resistente a la rotura D 36 mm x 3,5 m-AS.
- Usar el manguito de aspiración especial para conectar PLANEX.
▶ Utilizar la corredera de enclavamiento CT-VS entre el orificio de aspiración [1-2] y el tubo flexible de aspiración.
▶ Montar el soporte para herramientas.
▶ Utilizar solo con la bolsa de evacuación.

Función de bypass

Para trabajos que requieran un ajuste de fuerza de aspiración baja (p. ej., en superficies blandas).

- Activar la función de bypass del manguito de aspiración especial.

9.4 Aspiración de sustancias secas

ATENCIÓN

Polvo perjudicial para la salud Daños en las vías respiratorias

¡Cuando aspire sustancias perjudiciales para la salud, utilice una bolsa filtrante o una bolsa de evacuación!
▶ Utilice la herramienta solo con el control del caudal de aire en funcionamiento.

Al aspirar el polvo que se desprende de las herramientas eléctricas en funcionamiento, tenga en cuenta lo siguiente:

Si el aire de salida refluye a la misma habitación, debe darse en esta un nivel de renovación del aire L suficiente. Con objeto de mantener los valores límite exigidos, el caudal de aire que refluye debe ser como máximo el 50 % del caudal de aire fresco (volumen en el ambiente V_R x nivel de renovación del aire L_W ). Observe además las disposiciones regionales.

Tenga en cuenta lo siguiente: Si el filtro principal está húmedo, se obstruye más rápidamente al aspirar sustancias secas. Por ese motivo, es aconsejable dejar secar el filtro principal o sustituirlo por uno seco antes de aspirar polvo.

9.5 Aspiración de materiales húmedos/ líquidos

Retire la bolsa filtrante o la bolsa de evacuación.

Utilice el filtro húmedo especial (NF-CT).

Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente. El LED más bajo [1-11] parpadea en rojo.

Compruebe que, tras aspirar en mojado, la herramienta (filtro principal, tubo flexible de aspiración, depósito etc.) quede suficientemente seca.

ATENCIÓN

Polvo perjudicial para la salud Daños en las vías respiratorias

• Después de aspirar en mojado, retirar el filtro para aspirar líquidos y sustituirlo por el filtro principal para sustancias secas.

ATENCIÓN

Salida de espuma y líquidos

- Desconectar inmediatamente la herramienta y vaciarla.

9.6 Al finalizar el trabajo

• Solo versiones con AUTOCLEAN: limpie el filtro principal de forma automática o manual (véase el capítulo 9.2).
• Desconectar el sistema móvil de aspiración y extraer el enchufe.
  ▶ Enrollar el cable de alimentación.
  ▶ Vaciar el depósito para suciedad.
  ▶ Cerrar la abertura de aspiración [1-2] con el tapón obturador [1-1].

ADVERTENCIA

Polvo perjudicial para la salud Daños en las vías respiratorias

• Limpie el sistema móvil de aspiración y todos los accesorios aspirándolos y limpiándolos a fondo (por dentro y por fuera), antes de retirarlo de la zona de trabajo.
• Las piezas que no puedan limpiarse completamente se deben transportar dentro de una bolsa de plástico hermética.
  ▶ Utilice una mascarilla de protección respiratoria.

Guarde esta herramienta solo en espacios interiores.

▶ Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado.

10 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

• Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o de conservación.
• Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa tan solo pueden ser llevados a cabo por un taller de servicio técnico autorizado.

El Servicio de Atención al Cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Utilice exclusivamente piezas de repuesto originales de Festool.

Más información: www.festool.es/servicio

Los dispositivos de protección y las piezas que presenten daños deben ser reparados o sustituidos conforme a lo prescrito por un taller especializado autorizado, a menos que se especifique de otro modo en el manual de instrucciones.

Tener en cuenta las siguientes advertencias:

• El fabricante o una persona capacitada debe realizar un control técnico del polvo al menos una vez al año (p. ej., para comprobar posibles daños del filtro, la estanqueidad de la herramienta y el correcto funcionamiento de los dispositivos de control).
• Debe eliminarse todo aquello que no se pueda limpiar. Para ello, utilizar bolsas estancas. Tener en cuenta las condiciones vigentes de eliminación de los desechos.
• Para el mantenimiento por parte del usuario, la herramienta se deberá desmontar, limpiar y mantener, siempre que ello sea realizable, sin someter al personal de mantenimiento u otras personas a posibles riesgos. Unas medidas de precaución adecuadas incluyen la descontaminación antes del desmontaje, tomar precauciones para efectuar la purga de aire forzada y filtrada en el mismo lugar donde se desmonta la herramienta, realizar la limpieza de la zona de mantenimiento y usar el equipamiento de protección personal adecuado.

10.1 Sustitución de la bolsa filtrante (SC FIS-CT 26/36/48)

Extracción de la bolsa filtrante [4]

• Abra las pinzas de cierre [2-2] y extraiga la parte superior de la herramienta [2-1].
  ▶ Retire la bolsa filtrante.
• Elimine la bolsa filtrante usada teniendo en cuenta las disposiciones vigentes aplicables.
  ▶ Limpie el depósito para la suciedad [2-3].

Colocación de la bolsa filtrante [5]

▶ Coloque una nueva bolsa filtrante (SC FIS-CT 26/36/48) (figura [5]). Importante: Asegùrese de que el pestillo se enclave.
▶ Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].

i Asegúrese de que la bolsa filtrante no se enganche entre las partes superior e inferior.

10.2 Cambiar la bolsa de evacuación (solo variantes con AutoClean)

Extracción de la bolsa de evacuación [6]

• Cierre el orificio de aspiración [1-2] con el tapón obturador [1-1].
• Abra los enganches de sujeción [2-2] y retire la parte superior del aparato [2-1].
  ▶ Cierre la bolsa de evacuación.

▶ Retire la bolsa de evacuación.
- Elimine la bolsa de evacuación usada teniendo en cuenta las leyes aplicables.
▶ Limpie el depósito para la suciedad [2-3].

Inserción de la bolsa de evacuación [7]

• Introduzca una nueva bolsa de evacuación (ENS-CT26/36/48) en el empalme del depósito y bloquéelo.
  Importante: Los orificios laterales de la bolsa de evacuación deben estar dentro del depósito para suciedad. Asegúrese de que el pestillo se enclava.
• Coloque la bolsa de evacuación por encima del borde del depósito.

Asegúrese de que los contactos [10-2] estén libres.

▶ Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].

10.3 Cambio del filtro principal

AVISO

Daños en el motor

▶ Nunca aspire sin el filtro principal montado, ya que podría dañarse el motor.
- Abra los enganches de sujeción [2-2] y retire la parte superior del aparato [2-1].
▶ Gire la parte superior de la herramienta de manera que el filtro principal quede orientado hacia arriba (figura [9]).
- Accione la palanca [9-3] y extraiga el soporte [9-2].
▶ Retire el filtro principal [9-1] usado y sustitúyalo por uno nuevo.
- Limpie la suciedad de las superficies de sellado y la zona que queda tras ellas.
- Deseche el filtro principal usado teniendo en cuenta las leyes aplicables.
- Inserte el soporte [9-2] y accione la palanca [9-3] hasta que encaje.
▶ Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].

10.4 Vaciado del depósito para la suciedad

Una vez extraída la parte superior, se puede vaciar el depósito para la suciedad [2-3].

▶ Después de aspirar líquidos, limpie regularmente los sensores del nivel de llenado[10-1] con un paño suave y compruebe si presentan daños.

11 Accesorios

Consulte las referencias de los accesorios y los filtros en el catálogo Festool o en Internet, en "www.festool.com".

11.1 Módulos

En el programa de accesorios están disponibles los siguientes módulos, que pueden conectarse al enchufe de la herramienta [1-3] para ampliar el sistema móvil de aspiración:

• SD I-CT26-48 (módulo de enchufes)
• DL I-CT26-48 (módulo de aire comprimido)

Encontrará más información sobre los diferentes modelos en la dirección de Internet

"www.festool.com".

12 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, los aparatos eléctricos usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Encontrará información sobre los centros de recogida en www.festool.com/environment.

Información sobre sustancias críticas:

www.festool.es/reach

13 Observaciones generales

13.1 Bluetooth®

La marca denominativa Bluetooth® y los logotipos son marcas registradas de Bluetooth SIG, Inc. Por lo tanto, todo uso que TTS Tooltechnic Systems AG & Co. KG y, por consiguiente, también Festool, hagan de dicha marca está sujeto a un contrato de licencia.

13.2 Información sobre licencias

En la Festool App* se puede encontrar información sobre las licencias de código abierto utilizadas en el producto en Información > Licencias de código abierto de las herramientas.

* No disponible para todos los países.

13.3 Información relativa a la protección de datos

La herramienta eléctrica contiene un chip que almacena automáticamente los datos de servicio y de la máquina. Los datos guardados no

pueden estar directamente relacionados con ninguna persona.

Los datos pueden leerse sin contacto con dispositivos especiales, y Festool los utiliza exclusivamente para el diagnóstico de fallos, la gestión de las reparaciones y de la garantía, así como para la mejora de la calidad o el perfeccionamiento de la herramienta eléctrica. Los datos no se utilizan para otros fines sin el consentimiento expreso del cliente.

Sommario

Existe perigo de asfixia.

2 Símbolos

[1-15] Mola de fecho

Ligar/desligar a limpeza automática

▶ No modo de stand-by, premir a tecla AC [1-10], para ligar ou desligar o AUTO-CLEAN.

Limpeza manual total

Dentro de 1 minuto no máximo:

1x Limpeza manual total

3x Limpeza manual

Utilizar filtro para líquidos especial (NF-CT).
