WPD 200 Basic - Distributore d'acqua Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Erogatore d'acqua
Marca	Kärcher
Modello	WPD 200 Basic
Dimensioni (L x P x A) senza piede	365 x 530 x 465 mm
Altezza con piede	1432 mm
Peso senza piede	30 kg
Peso con piede	45 kg
Alimentazione elettrica	220-240 V, 50 Hz, 300 W
Pressione acqua in ingresso	1,5 a 6 bar
Portata massima	2 L/min
Temperatura acqua refrigerata	8 °C (impostazione fabbrica)
Funzioni acqua	Acqua non refrigerata, acqua refrigerata, acqua gassata (opzione CO₂)
Tipo di filtrazione	Filtro Active-Pure, Hy-ProTECT o Hy-Pure (secondo versione)
Capacità filtro Active-Pure / Hy-ProTECT	10.000 litri ciascuno
Capacità filtro Hy-Pure	2.500 litri
Livello sonoro	< 60 dB(A)
Temperatura ambiente	+5 a +35 °C
Manutenzione regolare	Pulizia chimica ogni 6 mesi, cambio filtro, lampada UV
Sicurezza elettrica	Interruttore differenziale 30 mA, arresto di emergenza
Accessori inclusi	Piede, flessibile, riduttore di pressione CO₂ (secondo versione)
Garanzia	Secondo condizioni locali, contattare assistenza

Domande frequenti - WPD 200 Basic Kärcher

Come installare l'erogatore d'acqua Kärcher WPD 200 Basic?

Assicurarsi che l'apparecchio sia in un ambiente protetto dal gelo. Collegare il tubo di ingresso acqua all'alimentazione (filetto 3/4 pollice) e inserire il cavo di alimentazione. Aprire l'alimentazione idrica, quindi l'interruttore principale. Seguire il risciacquo del filtro (almeno 10 minuti per acqua non refrigerata e 4 minuti per acqua refrigerata). Per acqua gassata, collegare una bombola CO₂ e regolare la pressione a 3 bar.

Quali tipi di acqua può erogare il WPD 200 Basic?

Offre tre tipi: acqua non refrigerata (temperatura ambiente), acqua refrigerata (circa 8 °C) e acqua gassata (opzione con CO₂). La selezione avviene tramite tasti tattili.

Come sostituire il filtro del Kärcher WPD 200 Basic?

Interrompere l'alimentazione idrica ed elettrica. Aprire lo sportello, ruotare il filtro a sinistra fino a quando la linguetta è visibile, quindi tirare verso il basso. Inserire il nuovo filtro (impugnatura a sinistra) e ruotare a destra fino a fine corsa. Risciacquare il filtro con 20 litri di acqua non refrigerata. Indossare guanti sterili e non toccare i raccordi.

Con quale frequenza va pulito chimicamente l'apparecchio?

Una pulizia chimica deve essere effettuata ogni 6 mesi, dopo la prima messa in funzione, dopo un arresto superiore a 4 giorni, o dopo un cambio filtro. Utilizzare la cartuccia di servizio e le pastiglie detergenti (rif. 6.295-891.0). Il processo dura circa 1 ora.

Cosa fare se il LED del tasto per acqua non refrigerata lampeggia in blu?

Indica che il vassoio di raccolta è pieno. Estrarre la vaschetta raccogocce, svuotare e pulire il vassoio, quindi riposizionarlo. L'apparecchio torna operativo.

Come sostituire la bombola di CO₂?

Chiudere il rubinetto della bombola, ruotare il regolatore di pressione su 0, svitare il riduttore di pressione dalla bombola vuota. Posizionare la nuova bombola nel piede, fissarla, aprire brevemente il rubinetto per spurgare, quindi riavvitare il riduttore. Aprire lentamente il rubinetto e regolare la pressione a 3 bar. Spurgare 1 litro di acqua gassata.

L'apparecchio non eroga acqua ma tutti i LED sono accesi in blu, cosa fare?

Verificare che l'alimentazione idrica sia aperta e che il rubinetto di arresto non sia chiuso. Se il problema persiste, contattare il servizio assistenza. Un difetto può essere dovuto a pressione dell'acqua insufficiente o a un blocco.

Si può utilizzare l'apparecchio senza collegamento alla rete idrica potabile?

No, l'apparecchio deve essere collegato a un'alimentazione di acqua potabile della rete pubblica. Utilizzare esclusivamente acqua potabile conforme alle linee guida dell'OMS.

Quali prodotti di manutenzione sono consigliati?

Per la pulizia esterna, utilizzare il detergente per superfici CA 30 R (rif. 6.295-686.0). Per la disinfezione, utilizzare il concentrato RM 735 (20 ml per 0,25 L di acqua). Per la pulizia chimica interna, utilizzare le pastiglie Bevi Tabs alcaline (rif. 6.295-891.0).

Come riporre l'apparecchio se non viene utilizzato a lungo?

Smontare i filtri e sostituirli con nuovi prima della rimessa in servizio. Effettuare una pulizia chimica. Conservare l'apparecchio in un locale protetto dal gelo, a una temperatura tra +5 e +35 °C. Se l'apparecchio è stato trasportato sdraiato, attendere 24 ore prima della messa in funzione.

MANUALE UTENTE WPD 200 Basic Kärcher

Protezione dell'ambiente

Avvertenze generali

Trasporto

Uso conforme a destinazione

Funzione

Collegamento dell'apparecchio

Messa in funzione

Uso

Fermo dell'impianto

Messa in funzione dopo periodi di fermo

Immagazzinaggio

Cura e manutenzione

Materiale di consumo

Accessori

Guida alla risoluzione dei guasti

Dati tecnici IT 11

Ricambi IT 11

Garanzia IT 11

Dichiarazione di conformità UE IT 11

Scheda di manutenzione WPD 100/200

/600 IT 12

Sicurezza

Livelli di pericolo

PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

△PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Norme di sicurezza

PERICOLO

Pericolo di scosse elettriche!

→ Tutte le operazioni sull'apparecchio vanno effettuate a spina staccata. La presa va protetta con un interruttore differenziale la cui corrente di scatto sia pari a 30 mA.

PERICOLO

Pericolo di morte a causa di possibili esplosioni dei contenitori di gas di CO₂.

→ Collocare i contenitori di gas compresso in verticale e fissarli. Non collegare mai i contenitori di gas compresso alla

riduttore della pressione e senza valvola di sicurezza. Il riduttore di pressione con valvola di sicurezza deve essere omologato per il tipo di apparecchio.

Non esporre la bombola del gas direttamente ai raggi solari. La bombola del gas deve essere protetta da riscaldamento eccessivo.

PERICOLO

Rischio di esplosioni! Non collegare nessuna bombola CO₂ con tubo di mandata. Le bombole con tubo di mandata sono ad esempio contrassegnate con un adesivo di avvertimento rosso.

PERICOLO

Pericolo di asfissia per la fuoriuscita di diossido di carbonio.

→ Aerare e disaerare sufficientemente il luogo di installazione oppure installare un impianto di allarme gas adeguato. Osservare le prescrizioni di legge specifiche del paese riguardo alla grandezza minima del locale prescritta, impianti di allarme e aerazione durante lo svuotamento di contenitori di gas compresso.

△AVVERTIMENTO

Rischio per la salute a causa di immissione di germi.

→ Durante la sostituzione della cartuccia del filtro prestare particolare attenzione all'igiene e alla pulizia. → Indossare dei guanti monouso sterili al di sopra del filtro. Non toccare l'erogazione dell'acqua con le dita e non pulire con panno. Se necessario, utilizzare un panno sterile imbevuto con RM735 (vedi allegato) e pulire. Per l'erogazione di acqua con una qualità perfetta è necessario pulire ad intervalli regolari il gocciolatoio e le superfici. → Una pulitura chimica dell'apparecchio deve essere eseguita almeno ogni 6 mesi. → Dopo un avvertimento da parte dell'erogatore dell'acqua

potabile in seguito a impurità microbiologiche è assolutamente necessario eseguire una pulitura chimica almeno 1 volta. Se necessario, ripetere più volte la pulitura chimica. In caso di dubbi contattare il servizio assistenza Kärcher.

△AVVERTIMENTO

Rischi per la salute a causa di un apparecchio non riparato a regola d'arte.

→ L'apparecchio deve essere riparato solo da personale specializzato.

△AVVERTIMENTO

Rischio per la salute a causa di concentrazione di germi elevata nell'acqua.

Se l'apparecchio non è stato utilizzato per più di 4 giorni, occorre eseguire le attività di seguito descritte:

→ Posizionare l'interruttore dell'apparecchio su "I". → Aprire l'alimentazione dell'acqua. → Avviare la pulitura (vedi "Cura e manutenzione/Pulitura chimica").

△AVVERTIMENTO

Pericolo di lesioni dovuto a bombole che scoppiano. Acqua carbonizzata va riempita solo in bombole stabili alla pressione (10 bar).

ATTENZIONE

Se non si può escludere che l'apparecchio è stato stoccato o trasportato in orizzontale, allora dopo l'installazione dell'apparecchio bisogna attendere 24 ore prima della sua messa in funzione. In caso di inosservanza potrebbe venire danneggiata l'unità di raffreddamento dell'apparecchio.

Protezione dell'ambiente

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno conferiti ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Questo apparecchio contiene il refrigerante R-134a. Questo refrigerante non deve essere disperso nell'ambiente. Si prega di rivolgersi al servizio di assistenza clienti Kärcher per informazioni sul corretto smaltimento. Gli interventi sull'impianto di raffreddamento vanno eseguiti esclusivamente da personale specializzato.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Per poter garantire la qualità dell'acqua erogata è necessario utilizzare esclusivamente acqua potabile di un'azienda idrica pubblica. La qualità deve corrispondere almeno alle direttive della World Health Organization (WHO). Se per l'installazione dell'apparecchio è necessario intervenire sulla rete dell'acqua potabile, è necessario che tale operazione venga eseguita da personale specializzato in possesso delle autorizzazioni secondo quanto previsto dalle leggi e dalle regolamentazioni locali in vigore. Questi interventi, all'occorrenza, devono essere richiesti dal cliente. Per prevenire danni idrici dovuti alla rottura di un tubo flessibile di mandata dell'acqua, consigliamo il montaggio di un dispositivo di blocco e di un acqua-stop (disponibile opzionalmente) nella tubatura di mandata. Lavori di cura all'interno dell'apparecchio possono essere eseguiti solo dal gestore dell'apparecchio, il quale ha letto queste istruzioni per l'uso. La porta della base deve essere sempre chiusa. All'impiego di una bombola di CO₂ osservare le regole locali valide per contrassegnare il luogo di installazione. Non pulire l'apparecchio con un getto d'acqua. Non è consentito pulire le superfici di plastica con detergenti contenenti alcool, aggressivi o strofinanti. È raccomandato utilizzare il detergente per superfici CA 30 R (6.295-686.0). - Dopo la prima messa in funzione, cambio filtro e lunghi tempi di inattività può succedere che all'erogazione di acqua non raffreddata, l'aspetto dell'acqua diventa lattescente. Questo è causato da bollicine d'aria e non ha alcun influsso sulla qualità dell'acqua.

Trasporto

△PRUDENZA

Per il trasporto osservare il peso dell'apparecchio. Non trasportare l'apparecchio in orizzontale. Il WPD 600 dovrebbe essere installato, per motivo del suo peso, da 2 persone oppure servendosi di idonei attrezzi come ad es. una carriola.

Uso conforme a destinazione

L'apparecchio serve per l'erogazione di acqua temperata e non in qualità alimentare nel funzionamento self-service. A seconda delle varianti dell'apparecchio, l'erogatore d'acqua è dotato di diversi filtri (filtro Active-Pure, filtro Hy-Proct, filtro Hy-Pure o UV-Proct). - Questo apparecchio non è destinato all'uso da parte di persone (compresi bambini) con facoltà fisiche, sensoriali o intellettuali limitate o carenti di esperienza e/o conoscenze, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o ricevano da questa istruzioni sull'uso dell'apparecchio. Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

L'apparecchio deve essere collocato in un ambiente protetto dal gelo. Non utilizzare o depositare l'apparecchio all'aperto. Non giacere l'apparecchio, non stoccarlo o trasportarlo in orizzontale.

Funzione

L'acqua scorre per prima dall'ingresso acqua attraverso i filtri (per la descrizione dei filtri vedi Materiali di consumo), e/o la lampada UV. A seconda del tasto azionato, l'acqua scorre poi attraverso il modulo di raffreddamento, il miscelatore CO2, (a seconda della dotazione) oppure direttamente all'erogazione acqua.

Quando si richiede acqua contenente acido carbonico (opzione), all'acqua viene aggiunta anidride carbonica.

L'intero sistema idrico deve essere pulito chimicamente a intervalli regolari.

Collegamento dell'apparecchio

Premesse

PERICOLO

Se dovesse essere necessario aprire dei pannelli laterali per l'installazione e la messa in funzione dell'apparecchio, quello deve essere eseguito solo da un elettricista.

• Alla prima installazione e nel caso di eventuali riparazioni legate alla sostituzione di accessori, è necessario accertarsi che vengano impiegati esclusivamente i componenti stabiliti negli accessori (Kit di collegamento, regolatore di pressione CO2 (opzione, apparecchio con CO2). Si tratta in questo caso di componenti autorizzati per il montaggio dalla ditta KÄRCHER. Questi componenti sono controllati e certificati per corrispondere ai requisiti qualitativi della certificazione della SGS Institut Fresenius GmbH e degli standard qualitativi della ditta KÄRCHER. Non è consentito impiegare altri componenti. Il collegamento elettrico e la pressione di ingresso dell'acqua devono corrispondere ai valori riportati nei Dati tecnici. In base alle disposizioni locali è necessario l'impiego di un dispositivo antiriflusso omologato. Per apparecchi con scarico gocciolatoio nella condotta d'acqua di scarico, deve essere previsto un sifone come protezione da odori negativi derivanti dalla condotta stessa. Il sifone deve essere predisposto più basso della vaschetta gocciolatoio. Lo scarico gocciolatoio funziona in modo affidabile solo con tubo flessibile di scarico continuamente in pendenza. Per l'installazione dell'apparecchio è necessario che in loco sia presente una superficie piana. La spina di rete e la presa elettrica devono essere accessibili anche dopo l'installazione.
• Per ridurre il consumo di corrente, è possibile interrompere l'alimentazione di corrente durante le pause di utilizzo (ad esempio mediante un timer). L'interruttore apparecchio, fusibile e attacco dell'acqua sul retro dell'apparecchio devono essere liberamente accessibili. La distanza minima verso la parete è di 100 mm. Solo per WPD 100 e WPD 200 con base: Per garantire un'elevata stabilità dell'apparecchio, secondo le direttive della normativa per apparecchi, l'apparecchio con base deve essere fissato al pavimento o alla parete (kit di montaggio Fissaggio al pavimento WPD 2.643-483.0). In alternativa è possibile impiegare il kit di montaggio Peso supplementare per base WPD (2.643-474.0) per abbassare corrispondentemente il baricentro dell'apparecchio.

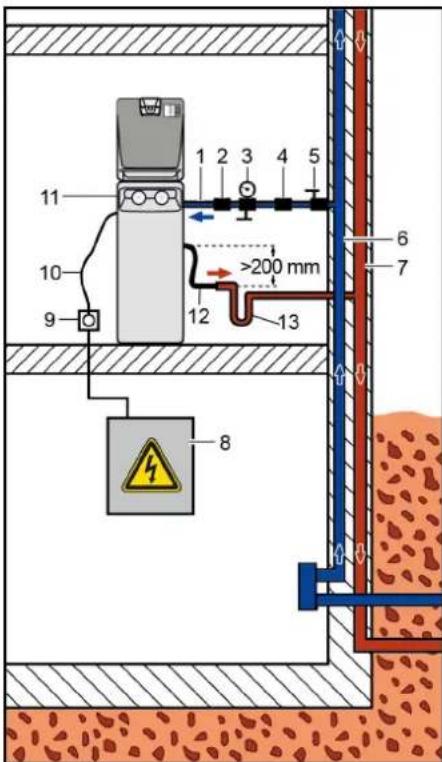

1 Tubo di alimentazione dell'acqua 2 Dispositivo antiriflusso 3 Riduttore di pressione 4 Acquastop 5 Rubinetto * 6 Alimentazione di acqua potabile 7 Condotta d'acqua di scarico 8 Alimentazione corrente domestica 9 Presa elettrica, protetta con l'interruttore differenziale 30mA*

10 Cavo di collegamento 11 WPD 100/200/600 12 Vaschetta gocciolatoio dello scarico 13 Sifone** lato edificio, non in dotazione opzionale, non in dotazione **opzionale, a seconda della configurazione dell'apparecchio

Eseguire l'allacciamento

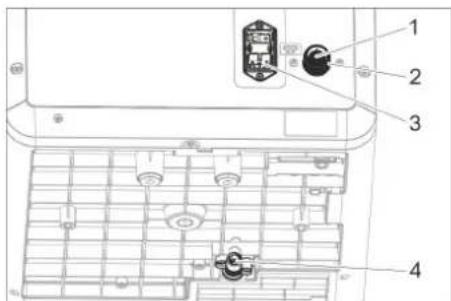

1 Filtrino entrata 2 Attacco acqua (filettatura di raccordo 3/4") 3 Allacciamento rete 4 Scarico gocciolatoio (opzionale)

Apparecchio senza scarico del gocciolatoio

Per questo tipo di apparecchio non è necessario posare tubi flessibili di scarico.

Apparecchio senza base, con scarico del gocciolatoio

→ Collegare il tubetto flessibile con lo scarico del gocciolatoio e posarlo collegandolo al sifone o alla tanica.

Apparecchio con base e con scarico del gocciolatoio

→ Collegare il tubetto flessibile con lo scarico del gocciolatoio mediante l'elemento angolare e posarlo collegandolo al sifone o alla tanica.

Tutti i tipi di apparecchi

→ Collegare il tubo flessibile di mandata acqua all'attacco dell'acqua (filettatura di raccordo 3/4") situato sul retro dell'apparecchio. → Collegare il cavo all'attacco di rete sul retro dell'apparecchio. → Inserire la spina nella presa elettrica.

Messa in funzione

Aprire la porta dell'apparecchio

1 Gocciolatoio 2 Porta dell'apparecchio 3 Tasto di sblocco

Estrarre il gocciolatoio.

Premere il tasto di sblocco e aprire lo sportello dell'apparecchio.

Inserire il filtro

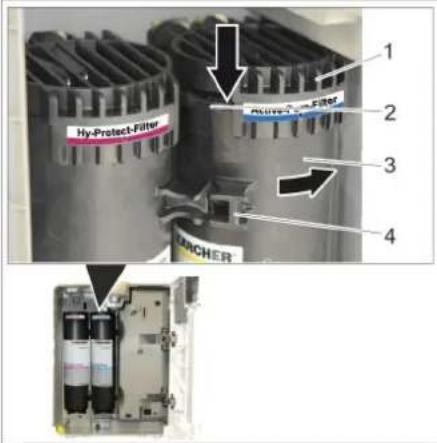

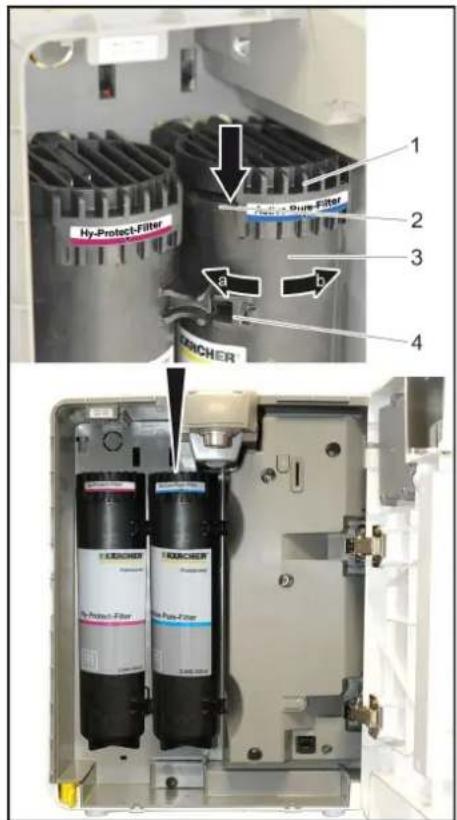

1 Supporto 2 Linguetta 3 Filtro 4 Maniglia

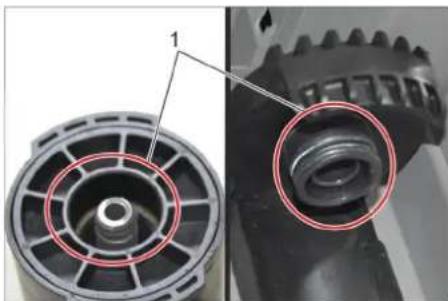

1 Non toccare le zone marcate

AVVERTIMENTO

Rischio per la salute a causa di immissione di germi.

→ Durante la sostituzione della cartuccia dei filtri prestare particolare attenzione all'igiene e alla pulizia. Non toccare gli attacchi dei supporti e dei filtri. ⇒ Indossare dei guanti monouso sterili al di sopra del filtrato. Non scambiare i filtri, osservare le marcature colorate. Rimuovere il gocciolatoio e aprire la porta dell'apparecchio. → Girare il filtro in modo che il manico sia sul lato sinistro e inserirlo dal basso nella corrispondente sede.

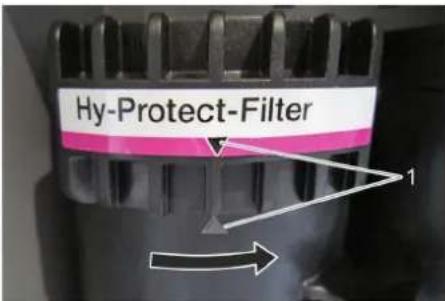

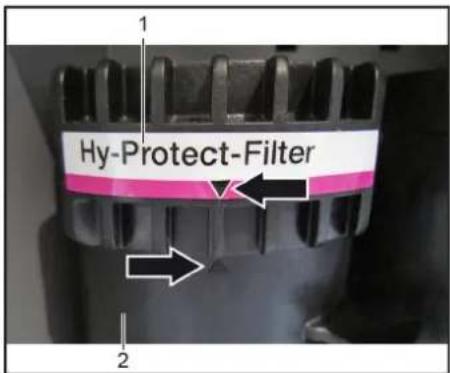

1 Marcatura → Ruotare il filtro verso destra fino a battuta → Verificare la posizione di montaggio. La marcatura sull'etichetta del supporto e sul filtro devono essere in linea tra loro. → Chiudere la porta dell'apparecchio e inserire il gocciolatoio.

Aprire la porta della base

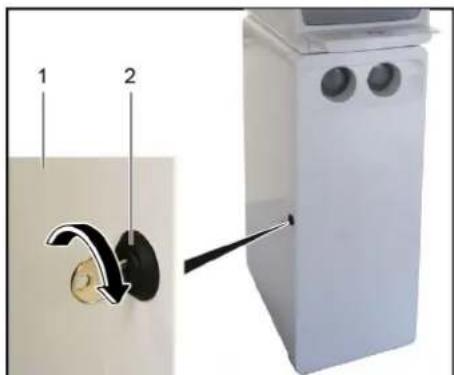

La porta della base è chiudibile a chiave. 1 Porta della base 2 Serratura

→ Aprire la serratura

→ Aprire la porta della base.

Inserimento della bombola CO₂

Indicazione:

Osservare le avvertenze generali come maneggiare bombole di CO₂ (vedi capitolo "Cura e manutenzione/ Avvertenze generali come maneggiare bombole di CO₂").

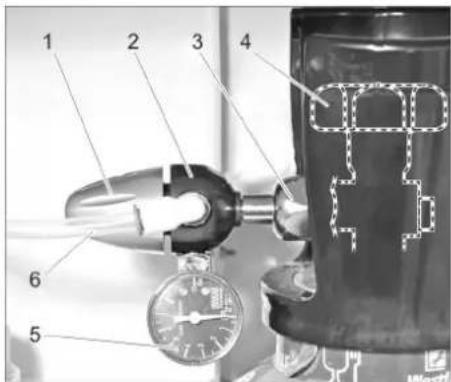

1 Regolatore rotante 2 Riduttore di pressione 3 Dado a risvolto 4 Rubinetto principale 5 Manometro pressione di regolazione 6 Tubo flessibile CO₂

→ Mettere la bombola di CO₂ nella base e fissare con cintura di serraggio.

→ Aprire brevemente il rubinetto principale affinché il CO₂ liquido eventualmente presente possa fuoriuscire.

→ Avvitare il riduttore della pressione alla bombola di gas nuova. Accertarsi che l'anello di tenuta sia montato correttamente.

→ Stringere a mano il dado di serraggio.

→ Collegare il tubo flessibile di CO₂ al riduttore di pressione.

⇒ Aprire lentamente il rubinetto principale della bombola di gas.

Regolare 3 bar sul riduttore di pressione mediante il regolatore rotante. → Chiudere il rubinetto principale della bombola del gas. ⇒ Leggere il valore visualizzato sul manometro di regolazione pressione. Il valore visualizzato deve rimanere costante per almeno 5 minuti. → In caso di caduta di pressione evidente: Verificare se la guarnizione OR tra contenitore di gas compresso e riduttore di pressione sia presente e non danneggiata. Sostituire la guarnizione OR difettosa.

Verificare la sede corretta del riduttore di pressione.

Stringere a fondo il dado di serraggio.

Verificare il giunto del tubo flessibile sul riduttore di pressione e il tubo flessibile CO₂ se riportano danneggiamenti visibili. In caso di dubbi chiamare il servizio clienti.

Se la caduta di pressione non si lascia interrompere con la misura adottata, allora il riduttore di pressione è difettoso e deve essere sostituito. Aprire il rubinetto principale. Regolare la pressione d'esercizio sul riduttore di pressione con il regolatore rotante.

WPD 100: Impostazione 4 bar, regolare successivamente se necessario. WPD 200/600: Impostare il regolatore di pressione del CO₂ a monte dell'erogazione acqua dapprima a circa 3 bar (statico) e successivamente verificare se la pressione durante l'erogazione di acqua contenente anidride carbonica (Sparkling) è di circa 3,0 bar. → Chiudere la porta della base.

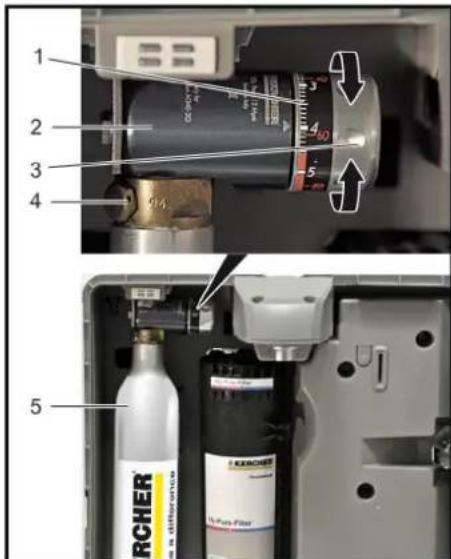

Impiego di una bombola CO₂ da 425 g

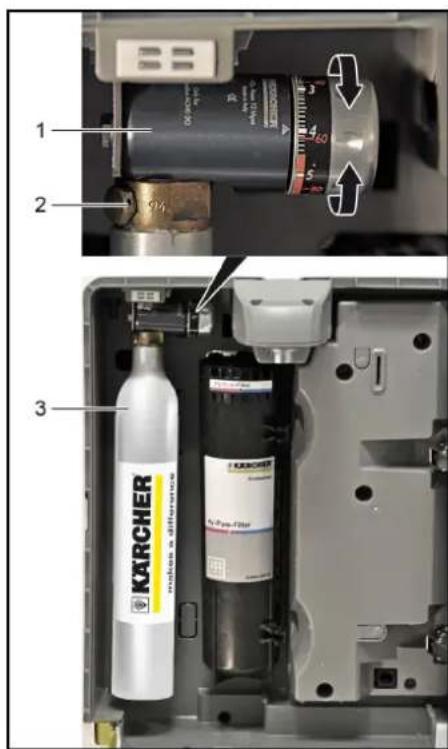

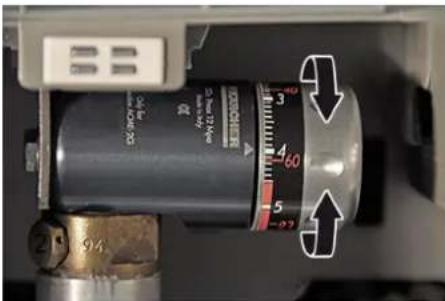

1 Scala regolatore di pressione 2 Regolatore di pressione 3 Rotella regolatrice 4 Avvitamento bombola 5 Bombola di CO₂ da 425 g

Rimuovere il gocciolatoio e aprire la porta dell'apparecchio.

⇒ Ruotare il regolatore di pressione alla posizione "OFF".

Rimuovere il cappuccio alla bombola di CO₂

⇒ Avvitare la bombola di CO₂ da 425 g sull'apposito avvitamento del regolatore di pressione.

Se si sente una certa resistenza, girare ancora la bombola CO₂ da 425 g finché è fissa. Durante ciò è possibile sentire un breve sfiato.

→ Impostare il regolatore di pressione alla posizione "4".

→ Chiudere la porta dell'apparecchio e inserire il gocciolatoio.

→ Dopo la messa in funzione, regolare la pressione sul regolatore di pressione per raggiungere la concentrazione di CO₂ nell'acqua.

Indicazione:

Regolare il getto d'acqua che spruzza forte durante l'erogazione di acqua contenente anidride carbonica abbassando la pressione della CO₂. In caso di acqua contenente poca anidride carbonica, aumentare la pressione di CO₂.

Prima messa in funzione

Aprire l'alimentazione dell'acqua. → Posizionare l'interruttore dell'apparecchio su "I". Solo con WPD 200 e WPD 600: Nel primo minuto dopo l'accensione viene dapprima automaticamente riempito d'acqua il miscelatore CO₂. Sciacquare il filtro.

Azionare il tasto per acqua non raffreddata. L'erogazione massima è limitata alla durata di 60 secondi. Per proseguire la procedura di lavaggio, premere di nuovo il tasto per acqua non raffreddata.

Eseguire la procedura di lavaggio per almeno 10 minuti (e/o circa 20 litri). → Poi azionare il tasto dell'acqua raffreddata per almeno 4 minuti (e/o 8 litri). → Per apparecchi con la funzione CO₂ (opzione) azionare il tasto dell'acqua contenente anidride carbonica per almeno 4 minuti. Osservare che l'erogazione in questo caso viene interrotta dopo circa 30 secondi. Per proseguire la procedura di lavaggio, premere di nuovo il tasto.

Dopodiché l'apparecchio è pronto all'uso.

Di seguito si raccomanda l'esecuzione di una pulizia chimica (vedere "Cura e manutenzione/Pulizia chimica").

Solo con WPD 200/600: Impostazione del regolatore di compensazione

Il regolatore di compensazione serve alla regolazione fine dell'erogazione dell'acqua contenente anidride carbonica. Rimuovere il gocciolatoio e aprire la porta dell'apparecchio.

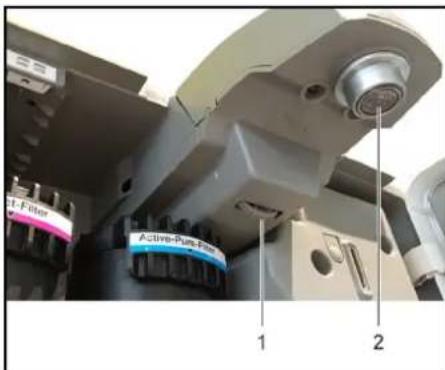

1 Rotella regolatrice

2 Erogazione acqua

Il campo totale di regolazione è di 4 giri e dovrebbe essere ruotato di circa 2,5 giri per la regolazione fine.

→ Mettere sotto l'erogazione dell'acqua un misurino con almeno una capacità di 1 litro. Premere il tasto per l'acqua contenente anidride carbonica, finché non è stato erogato 1 litro d'acqua e osservare il comportamento del getto d'acqua. → Se l'erogazione diminuisce verso la fine del prelievo e il getto si fraziona per la fuoriuscita di gas, girare con cautela la rotella di regolazione in senso orario. Ripetere il procedimento, finché non è possibile prelevare 1 litro di acqua addizionata di anidride carbonica.

carbonica perché il getto si fraziona verso la fine del prelievo.

Premere il tasto per l'acqua contenente anidride carbonica, finché non sono stati erogati 300 ml d'acqua. → Attendere 10 secondi. Prelevare nuovamente 300 ml di acqua addizionata di anidride carbonica e infine attendere per 10 secondi. Ripetere il procedimento per 5 volte. Se l'addizione di anidride carbonica diminuisce ai prelievi, ruotare con cautela la rotella di regolazione in senso antiorario.

Uso

Elementi di lavoro e di visualizzazione

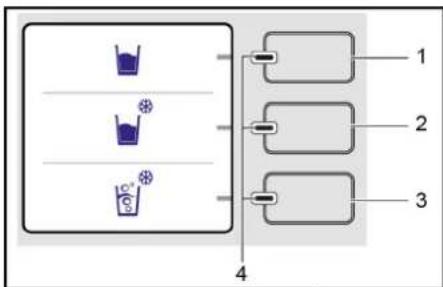

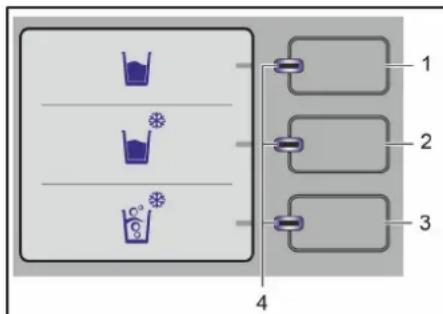

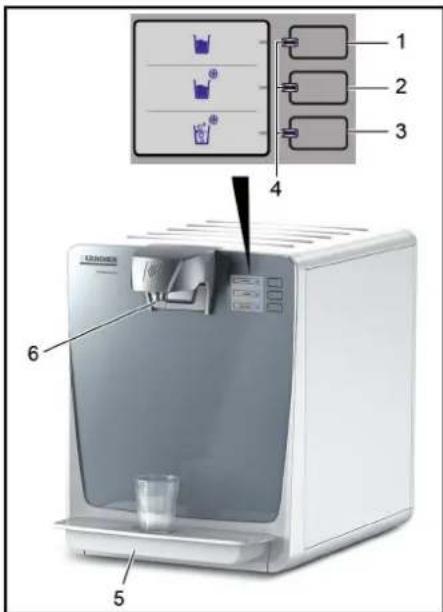

1 Tasto per acqua non raffreddata 2 Tasto per acqua raffreddata 3 Tasto per acqua contenente anidride carbonica (opzione) o tasto cieco 4 LED blu/rosso 5 Gocciolatoio 6 Erogazione acqua

Nota

I tasti sono dei tasti sensori, dove per la loro attivazione è sufficiente solo un leggero tocco.

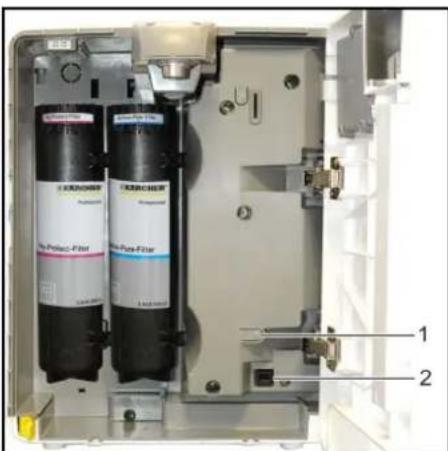

1 Tasto RESET 2 Interfaccia di servizio

Base (opzione)

1 Erogatore a bicchiere 2 Porta della base 3 Serratura

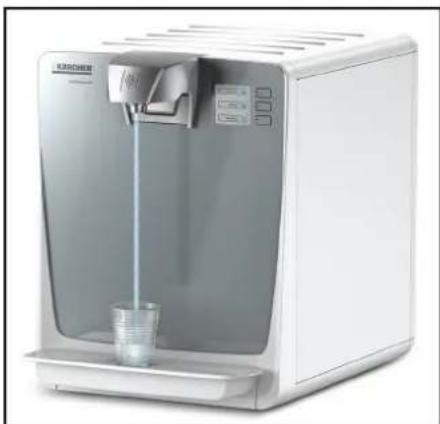

Erogazione acqua

→ Posizionare il recipiente centralmente sul gocciolatoio. Premere il tasto per il tipo di acqua da erogare richiesta, finché la quantità d'acqua desiderata è defluita nel recipiente.

Fermo dell'impianto

Se l'apparecchio non deve essere usato per più di 4 giorni: → Chiudere l'alimentazione dell'acqua. Posizionare l'interruttore dell'apparecchio su "0".

Messa in funzione dopo periodi di fermo

AVVERTENZA

Rischio per la salute a causa di concentrazione di germi elevata nell'acqua. Se l'apparecchio non è stato utilizzato per più di 4 giorni, occorre eseguire le seguenti attività: Posizionare l'interruttore dell'apparecchio su "I". Aprire l'alimentazione dell'acqua. → Avviare la pulizia (vedi, Cura e manutenzione/Pulizia chimica).

Immagazzinaggio

PRUDENZA

Osservare il peso dell'attrezzo quando lo si mette a magazzino. Prima della rimessa in funzione dopo un immagazzinamento: ⇒ Smontare i filtri inseriti nell'apparecchio e sostituirli con dei nuovi filtri. ⇒ Avviare la pulizia (vedi, Cura e manutenzione/Pulizia chimica).

Note per la manutenzione

AVVERTENZA

Rischio per la salute in caso di manutenzione inappropriata eseguita sull'apparecchio. Sull'apparecchio deve essere eseguita manutenzione solo da personale specializzato.

Utilizzare esclusivamente i prodotti e i ricambi originali del costruttore o da esso raccomandati, quali

• pezzi di ricambio e pezzi soggetti ad usura,

-accessori,

carburante e sostanze aggiuntive,

-detergenti

Prima di effettuare qualsiasi intervento sull'apparecchio:

→ Posizionare l'interruttore dell'apparecchio su "0". Staccare la spina. → Chiudere l'alimentazione dell'acqua.

Contratto di manutenzione

Per garantire un funzionamento affidabile dell'apparecchio si consiglia di stipulare un contratto di manutenzione. A tal proposito rivolgersi al vostro servizio di assistenza competente KÄRCHER.

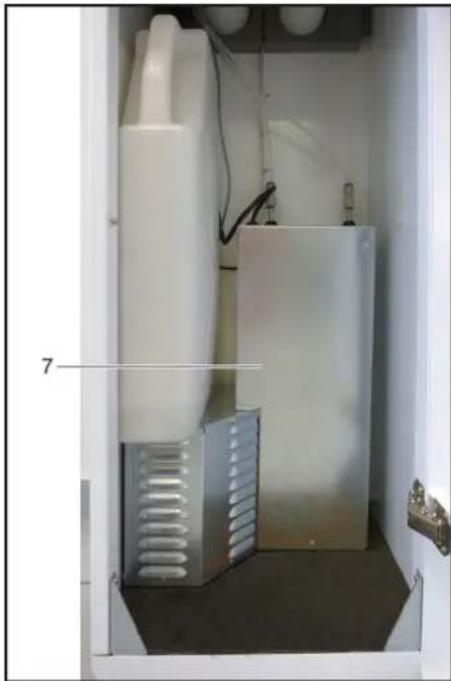

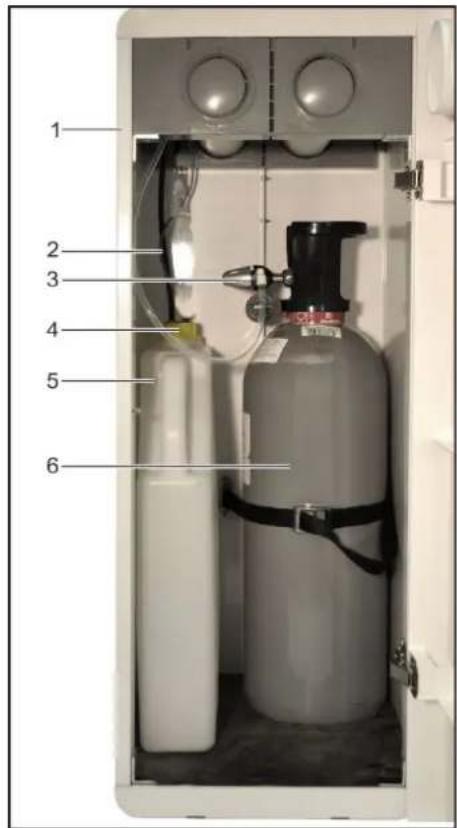

Indicazione: La base e tutti i componenti illustrati sono disponibili in opzione. 1 Base 2 Tubo flessibile di scarico vaschetta gocciolatoio 3 Riduttore di pressione 4 Coperchio della tanica 5 Tanica 6 Bombola di CO2 7 Radiatore supplementare (solo WPD 600)

Schema di manutenzione

Intervallo Esecuzione
Ogni giorno	Pulire il gocciolatoio e l'erogazione acqua con detergente disinfettante (RM735, vedi materiale di consumo).
	Controllare lo scarico del gocciolatoio (opzione) su otturazione.
	Se l'apparecchio non è stato utilizzato durante la notte, prelevare 0,5 litri d'acqua di agli tipo ed eliminaria.
settimanalmente, all'occurrezza più spesso	Pulire l'apparecchio esternamente con un detergente disinfettante e pulire il gocciolatoio con acqua calda o nella lavastoviglie. Per pulire superfici di plastica non utilizzato detergenti contenenti alcol, componenti di acido o mezzi abrasivi.

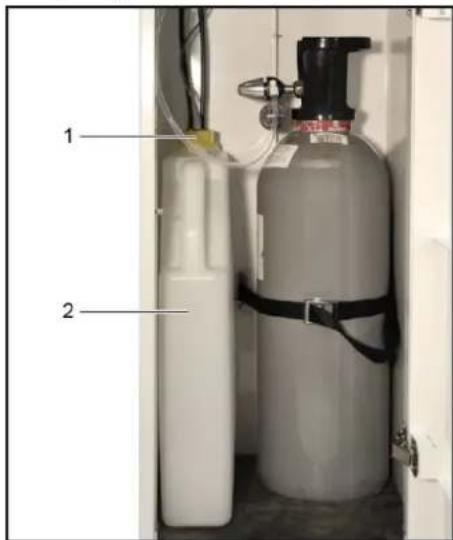

	Svuotare la tanica.
	Verificare se la tanica è pulita e pulirla o sostiturla se necessario.
ogni tre mesi	Verificare il filtrio in entrata nell'attacco dell'acqua e pulirlo (vedi „Cura e manutenzione/Pulitura filtrio in entrata"). In caso di forte sporcia, pulire pensilmente il filtrio in entrata.
Ogni sei mesi Eseguire la pulitura chimica.
	Camiare la lampadina della lampada UV.
annualmente * Lasciare eseguire il servizio di	assistenza annuale.
	Camiare il filtrio Active-Pure e Hy-Prolect.
	Camiare il filtrio Hy-Pure.
Gli intervallo di sostituzione dei filtri sono da considerarsi validi per condizioni di controllo definiti ed all'occurrezza possono divergere dai periodi indicati.

Pulitura del filtro in entrata

→ Chiudere l'alimentazione dell'acqua all'apparecchio. Premere brevemente il tasto per l'acqua non raffreddata, per diminuire la pressione dell'acqua nell'apparecchio. → Svitare il tubo di alimentazione dell'acqua dall'apparecchio. Estrarre il filtro in entrata con una pinza a punta. Pulire il filtro in entrata. → Inserire il filtro in entrata nell'apparecchio. → Collegare il tubo flessibile di mandata acqua all'attacco dell'acqua situato sul retro dell'apparecchio. Aprire l'alimentazione di acqua.

Pulitura chimica Lavaggio basso pulit.

Una pulitura chimica dell'apparecchio deve essere eseguita dopo la messa in funzione, dopo un fermo macchina per più di 4 giorni, dopo un cambio del filtro oppure altrimenti almeno ogni 6 mesi.

1 Tasto per acqua non raffreddata 2 Tasto per acqua raffreddata 3 Tasto per acqua contenente anidride carbonica (opzione)

4 LED blu e rosso

5 Tasto cieco

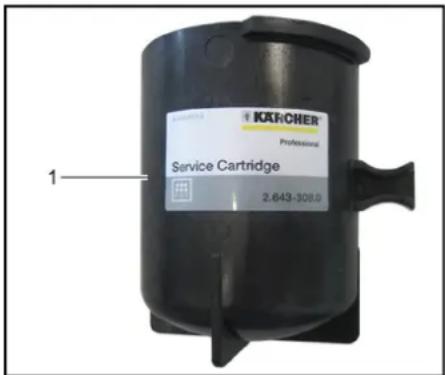

1 Cartuccia di servizio

△AVVERTIMENTO

Pericolo di danneggiamento. Se la cartuccia di servizio viene inserita nella posizione destra del filtro al posto del filtro Active Pure, si danneggia il filtro Hy Protect. → Inserire la cartuccia di servizio sempre nella posizione filtro sinistra al posto del filtro Hy-ProTECT.

△PRUDENZA

Pericolo di lesioni in caso di contatto con il detergente. In caso di svolgimento della pulizia chimica indossare guanti e occhiali di protezione.

→ In caso di apparecchi con scarico del gocciolatoio, svuotare la tanica. → Mettere sotto l'erogazione acqua un misurino con almeno una capacità di 1 litro. → Azionare contemporaneamente il tasto per acqua non raffreddata e il tasto per acqua contenente anidride carbonica e/o il tasto cieco.

Indicazione:

L'azionamento contemporaneo di entrambi i tasti avvia il programma di pulizia. Durante il programma di pulizia l'erogazione di acqua potabile è interrotta. Il programma di pulizia dura, con successivo lavaggio, circa 1 ora e deve essere svolto fino in fondo. Per motivi di sicurezza il sistema di lavoro non consente un'interruzione anticipata.

→ Quando si sente un segnale acustico, tenere premuti i tasti per 5 secondi finché si sente il secondo segnale acustico. Tutti i LED lampeggiano blu. Premere un tasto qualsiasi. → La pressione nel sistema viene scaricata. L'operazione dura 30 secondi. Tutti i LED lampeggiano rosso.

Si sentono dei segnali acustici, finché la porta è aperta e la vaschetta gocciolatoio è rimossa. → Ruotare verso sinistra il filtro Hy Protect (filtro sulla parte sinistra), finché non è visibile la linguetta. → Tirare il filtro verso il basso fuori dall'alloggiamento ed estrarlo. Versare del detergente nel Service-Cartridge (cartuccia di servizio) e inserire il Service-Cartridge nell'alloggiamento del filtro. Dosaggio: 4 pastiglie di pulizia.

Nota

I passi seguenti devono essere eseguiti accuratamente, altrimenti l'effetto della pulizia chimica non è garantito.

In caso di guasto durante la pulizia chimica (interruzione di corrente, spegnimento dell'apparecchio, segnalazione che la tanica è piena) il programma di pulizia salta sempre sul lavaggio. Il lavaggio deve essere svolto completamente prima di poter riavviare la pulizia chimica. Non è possibile uscire in anticipo dal programma di pulizia e nemmeno eseguire un lavaggio abbreviato. → Chiudere la porta dell'apparecchio e inserire il gocciolatoio. → Mettere il misurino sotto l'erogazione dell'acqua. → Il LED del tasto per acqua non raffreddata lampeggia blu. → Azionare il tasto per acqua non raffreddata ed erogare 500 ml di acqua per riempire la cartuccia di servizio. 5 secondi dopo aver rilasciato il tasto inizia il tempo di dissoluzione delle pastiglie di pulizia. → Attendere 2,5 minuti, durante i quali tutti i LED lampeggiano rosso. Non appena il LED del tasto per acqua non raffreddata lampeggia in blu, premere il tasto finché nel misurino sono stati erogati altri 500 ml di acqua. Ora il tratto di tubazione dell'acqua non raffreddata viene lavato con la soluzione detergente. → 5 secondi dopo aver rilasciato il tasto inizia il tempo d'azione. → Durante il tempo d'azione di 2,5 minuti, svuotare il misurino e metterlo sotto l'erogazione dell'acqua. Non appena il LED del tasto per acqua raffreddata lampeggia blu, premerlo finché vengono erogati altri 500 ml di acqua. Il tratto di tubazione dell'acqua raffreddata viene sciacquato. → 5 secondi dopo aver rilasciato il tasto inizia il tempo d'azione. → Durante il tempo d'azione di 2,5 minuti, svuotare il misurino e metterlo sotto l'erogazione dell'acqua. Non appena il LED del tasto per acqua contenente anidride carbonica lampeggia blu, premerlo finché vengono erogati altri 500 ml di acqua. Il tratto di tubazione dell'acqua contenente anidride carbonica viene sciacquato. → 5 secondi dopo aver rilasciato il tasto inizia il tempo d'azione. → Durante il tempo d'azione di 15 minuti tutti i LED lampeggiano rosso e i tasti sono disattivati. → Durante il tempo d'azione, svuotare il misurino e metterlo sotto l'erogazione dell'acqua. → Scaduto il tempo d'azione, tutti i LED si accendono in rosso. → Azionare contemporaneamente il tasto per acqua non raffreddata e il tasto per acqua contenente anidride carbonica e/o il tasto cieco. Quando si sente un segnale acustico, tenere premuti i tasti per 5 secondi finché si sente il secondo segnale acustico. → La pressione nel sistema viene scaricata. L'operazione dura 30 secondi. Rimuovere il gocciolatoio e aprire la porta dell'apparecchio. Estrarre la cartuccia di servizio. → Inserire il filtro dal basso nel relativo supporto. Osservare la posizione della linguetta. → Ruotare il filtro verso destra fino a battuta. → Verificare la posizione di montaggio. → La marcatura sull'etichetta del supporto e sul filtro devono essere in linea tra loro. → Chiudere la porta dell'apparecchio e inserire il gocciolatoio. → Mettere il misurino sotto l'erogazione dell'acqua. → Il LED del tasto per acqua non raffreddata lampeggia blu. → Avviare la procedura di lavaggio (vedi "Lavaggio dopo pulizia chimica").

Nota

L'operazione di pulitura chimica incluso il lavaggio dura circa 1 ora.

L'acqua erogata durante la pulitura non è idonea per essere bevuta!

Nota

Per l'erogazione dell'acqua tenere premuto il relativo tasto.

Per interrompere rilasciare il tasto.

La durata di lavaggio necessaria è stata raggiunta quando l'erogazione dell'acqua si ferma automaticamente e il tasto successivo lampeggia in blu.

→ Mettere il bicchiere di lavaggio (Numero d'ordinazione 6.640-341.0) sotto l'erogazione acqua. → Azionare il tasto per acqua non raffreddata. L'erogazione dell'acqua può essere interrotta in qualsiasi momento. Il lavaggio dura complessivamente 2,5 minuti. → Vuotare il bicchiere di lavaggio e rimetterlo sotto l'erogazione acqua. → Azionare il tasto per acqua raffreddata. L'erogazione dell'acqua può essere interrotta in qualsiasi momento. Il lavaggio dura complessivamente 2,5 minuti. → Vuotare il bicchiere di lavaggio e rimetterlo sotto l'erogazione acqua. → Azionare il tasto per acqua contenente anidride carbonica (opzione).

L'erogazione dell'acqua può essere interrotta in qualsiasi momento.

Il lavaggio dura complessivamente 2,5 minuti. Al termine del lavaggio, tutti i LED sono accesi in rosso. Per concludere la pulitura chimica e tornare al funzionamento normale:

→ Azionare contemporaneamente il tasto per acqua non raffreddata e il tasto per acqua contenente anidride carbonica e/o il tasto cieco.

→ Quando si sente un segnale acustico, tenere premuti i tasti per 5 secondi finché si sente il secondo segnale acustico.

L'apparecchio viene inizializzato automaticamente e successivamente è pronto al funzionamento.

Tutti i LED sono accesi blu.

Con WPD 200 e WPD 600:

Durante la successiva erogazione di acqua contenente anidride carbonica, nel primo mezzo litro non è contenuta anidride carbonica!

Campionatura

Per verificare la funzione della pulitura chimica occorre prelevare dei campioni subito dopo la pulitura conclusa, osservando le regole per le analisi microbiologiche dell'acqua e farli analizzare da un laboratorio accreditato.

Smontaggio e montaggio del filtro

AVVERTIMENTO

Rischio per la salute a causa di immissione di germi. Durante la sostituzione della cartuccia del filtro prestare particolare attenzione all'igiene e alla pulizia. Non toccare gli attacchi dei supporti e dei filtri. Indossare dei guanti monouso sterili.

→ Chiudere l'alimentazione dell'acqua all'apparecchio. → Posizionare il recipiente sotto lo scarico dell'acqua dell'apparecchio. Premere il tasto acqua non raffreddata finché non fuoriesce più l'acqua. Posizionare l'interruttore dell'apparecchio su "0". Rimuovere il gocciolatoio e aprire la porta dell'apparecchio.

1 Supporto 2 Linguetta 3 Filtro 4 Maniglia a Rimuovere il filtro b Inserire il filtro → Ruotare il filtro a sinistra finché la linguetta è visibile. → Tirare il filtro verso il basso fuori dall'alloggiamento ed estrarlo. Indicazione: Il filtro usato può essere smaltito come rifiuto domestico. Scaricare completamente l'acqua. Indossare dei guanti sterili. Disimballare il nuovo filtro. → Girare il filtro in modo che il manico sia sul lato sinistro e inserirlo dal basso nella corrispondente sede. → Ruotare il filtro verso destra fino a battuta.

1 Supporto 2 Filtro Verificare la posizione di montaggio. La marcatura sull'etichetta del supporto e sul filtro devono essere in linea tra loro. Nota: Nel caso vengano cambiati contemporaneamente ambedue i filtri, sostituite ora anche l'altro filtro. Il ciclo di lavaggio successivo può poi essere eseguito per entrambi i filtri. Indicazione: I filtri devono essere montati nella stessa posizione e non devono essere scambiati tra loro! Osservare la marcatura! → Chiudere la porta dell'apparecchio e inserire il gocciolatoio. → Mettere il recipiente sotto l'erogazione acqua.

→ Posizionare l'interruttore dell'apparecchio su "I". → Riaprire l'alimentazione di acqua.

• Mettere il recipiente sull'erogazione acqua.

→ Azionare il tasto per acqua non raffreddata. Il nuovo filtro non è pulito.

Il massimo tempo di erogazione è limitato a 60 secondi. Per proseguire la procedura di lavaggio, premere di nuovo il tasto per acqua non raffreddata.

Sciacquare il filtro finché l'acqua erogata risulta inodore e limpida, tuttavia almeno per 20 litri.

→ Dopo ogni cambio del filtro si raccomanda l'esecuzione di una pulitura chimica (vedi "Pulitura chimica").

Smontare/montare la lampadina UV

La lampadina della lampada UV deve essere sostituita ogni sei mesi.

→ Togliere la spina di alimentazione alla presa. Posizionare l'interruttore dell'apparecchio su 0°. Rimuovere il gocciolatoio e aprire la porta dell'apparecchio.

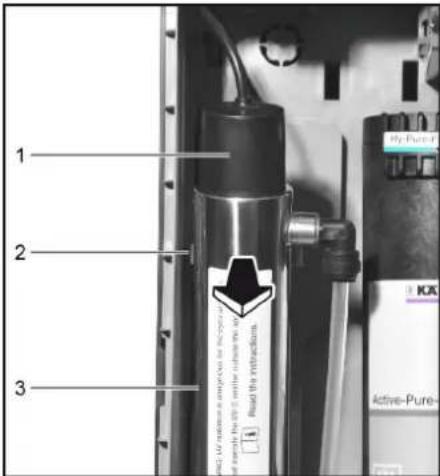

1 Copertura 2 Supporto superiore 3 Lampada UV

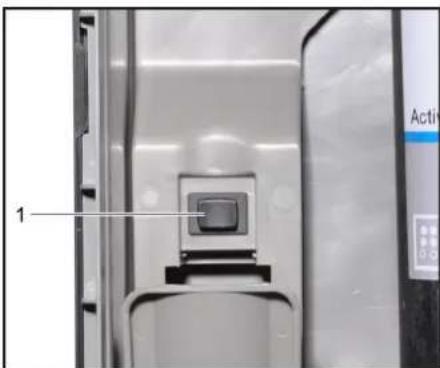

1 Interruttori di sicurezza. Ribaltare la lampada UV fuori dal supporto in alto in avanti. Viene azionato l'interruttore di sicurezza dietro alla lampada UV.

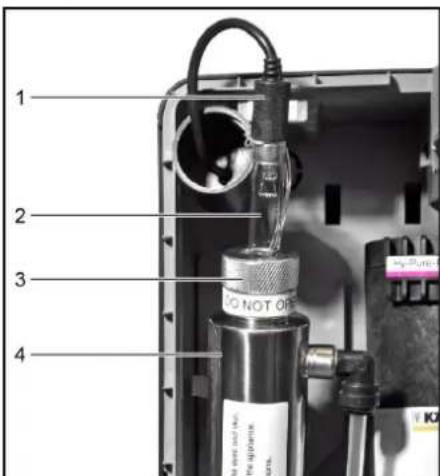

Nota 1 Connettore superiore 2 Dispositivi luminosi

3 Dado zigrinato con guarnizione 4 Lampada UV

Non svitare il dado zigrinato con guarnizione (fluoriscita acqua). Evitare movimenti rotatori all'estrazione della lampadina.

Rimuovere il cappuccio

Estrarre la lampadina per circa 10 cm fuori dal cilindro.

Estrarre il connettore superiore.

Estrarre la lampadina dal cilindro.

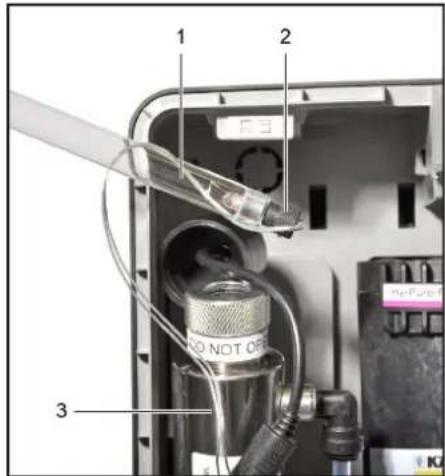

1 Dispositivi luminosi 2 Connettore inferiore 3 Lampada UV

Estrarre il connettore inferiore.

Rimuovere la lampadina e smaltirla con i rifiuti domestici.

ATTENZIONE

Le lampade sono sensibili al grasso. Non toccare la lampada con le dita. Pulire la lampada con un panno asciutto e privo di grasso prima di montarla.

Rimuovere la lampadina nuova dalla sua confezione.

→ Inserire il connettore inferiore sulla nuova lampadina.

→ Spingere la lampadina circa per metà all'interno della lampada UV.

Nota

Spingere i due cavi del connettore inferiore contemporaneamente con la lampadina cautamente nella lampada UV.

→ Inserire il connettore superiore sulla lampadina.

→ Spingere la lampadina completamente all'interno della lampada UV.

Collocare il cappuccio.

→ Ribaltare indietro la lampada UV e agganciare nel supporto superiore. Viene azionato l'interruttore di sicurezza.

→ Chiudere la porta dell'apparecchio e inserire il gocciolatoio.

→ Inserire la spina nella presa elettrica.

Posizionare l'interruttore dell'apparecchio su "I".

Svuotare il gocciolatoio

Non appena la vaschetta gocciolatoio ha raggiunto il suo massimo livello di riempimento, il LED del tasto per acqua non raffreddata inizia a lampeggiare blu.

Estrarre il gocciolatoio.

Svuotare il gocciolatoio.

→ Controllare il gocciolatoio se sporco ed eventualmente pulirlo.

→ Inserire il gocciolatoio. L'apparecchio è di nuovo pronto all'uso. La selezione Tipi di acqua è visualizzata sul display.

Svuotare la tanica (opzione)

Non appena la tanica ha raggiunto il suo massimo livello di riempimento, il LED del tasto per acqua raffreddata inizia a lampeggiare blu. → Aprire la porta della base.

1 Coperchio di chiusura con sensore di livello.

2 Tanica

Svitare il tappo di chiusura. Rimuovere il coperchio di chiusura con sensore di livello. Estrarre e svuotare la tanica. → Inserire di nuovo la tanica → Mettere e serrare il coperchio di chiusura con sensore di livello. → Chiudere la porta della base.

Tutti i LED sono accesi blu. L'apparecchio è di nuovo pronto all'uso.

Avvertenze generali riguardo all'uso di bombole di CO₂

Alla sostituzione di bombole di CO₂ vanno osservate le avvertenze di sicurezza del fornitore del gas e le disposizioni di legge.

La bombola di CO₂ deve essere dotata del riduttore di pressione omologato da Karcher, affinché il contenuto di anidride carbonica dell'acqua possa essere regolato. Il diossido di carbonio E 290 deve rispettare i requisiti di purezza previsti dalla direttiva 96/77/UE (Qualità alimentare) ed essere contrassegnato secondo l'art. 7 della direttiva 89/107/CEE. - Prima di utilizzare una bombola di gas è necessario accertarsi che venga utilizzato il tipo di gas corretto. Informazioni affidabili sul tipo di gas sono riportate sull'adesivo del prodotto pericoloso che deve essere presente sulla bombola di gas. Il colore della bombola di gas non fornisce sempre informazioni chiare sul tipo di gas. Una bombola di gas sul cui contenuto possano sussistere dei dubbi o delle incertezze (danneggiamento, fuoco, tracce di lavorazione meccanica) non deve essere utilizzata. Devono essere rispettati i regolamenti nazionali specifici.

PERICOLO

Rischio di esplosione!

Non collegare nessuna bombola CO2 con tubo di mandata. Le bombole con tubo di mandata sono ad esempio contrassegnate con un adesivo di avvertimento rosso. Pericolo di morte a causa di possibili esplosioni dei contenitori di gas di CO2. Collocare i contenitori di gas compresso in verticale e fissarli. Non collegare mai i contenitori di gas compresso senza un riduttore della pressione e senza valvola di sicurezza. Il riduttore di pressione con valvola di sicurezza deve essere omologato per il tipo di apparecchio.

Pericolo di asfissia per la fuoriuscita di diossido di carbonio.

Aerare e disaerare sufficientemente il luogo di installazione oppure installare un impianto di allarme gas adeguato. Non esporre la bombola del gas direttamente ai raggi solari. La bombola del gas deve essere protetta da riscaldamento eccessivo.

Applicare una marcatura visibile che indichi la probabile presenza di CO2 gassoso.

Sostituzione della bombola di CO2

Invito alla sostituzione della bombola di CO2:

WPD 100	nessuno
WPD 200	Tasto per acqua contente acido carboni-
WPD 600	co disattivato
	II LED per acqua contente anidride carbo-
	nica lampeggia

1 Regolatore rotante 2 Riduttore di pressione 3 Dado a risvolto 4 Rubinetto principale 5 Manometro pressione di regolazione 6 Tubo flessibile CO2

Aprire la porta della base. Chiudere la bombola dal rubinetto principale. Ruotare il regolatore di pressione su "0". Svitare il riduttore della pressione alla bombola di gas vuota. Avvitare il coperchio di protezione sulla bombola di gas vuota. Allentare la cintura di serraggio per bloccare la bombola di CO2. Rimuovere la bombola di gas vuota. Mettere la nuova bombola di gas nella base e fissarla con la cintura di serraggio. Svitare il coperchio di protezione alla bombola di gas nuova. Aprire brevemente il rubinetto principale affinché il CO2 liquido eventualmente presente possa fuoriuscire. Avvitare il riduttore della pressione alla bombola di gas nuova. Accertarsi che l'anello di tenuta sia montato correttamente. Aprire lentamente il rubinetto principale della bombola di gas. Regolare 3 bar sul riduttore di pressione mediante il regolatore rotante. Chiudere il rubinetto principale della bombola del gas. Leggere il valore visualizzato sul manometro di regolazione pressione. Il valore visualizzato deve rimanere costante per almeno 5 minuti. In caso di caduta di pressione evidente: Verificare se la guarnizione OR tra contenitore di gas compresso e riduttore di pressione sia presente e non danneggiata. Sostituire la guarnizione OR difettosa. Verificare la sede corretta del riduttore di pressione.

Stringere a fondo il dado di serraggio.

Verificare il giunto del tubo flessibile sul riduttore di pressione e il tubo flessibile CO2 se riportano danneggiamenti visibili. In caso di dubbi chiamare il servizio clienti.

→ Se la caduta di pressione non si lascia interrompere con la misura adottata, il riduttore di pressione è difettoso e deve essere sostituito. → Aprire il rubinetto principale. Regolare la pressione d'esercizio sul riduttore di pressione con il regolatore rotante.

WPD 100: Impostazione 4 bar, regolare successivamente se necessario.

WPD 200/600: Impostare il regolatore di pressione del CO₂ a monte dell'erogazione acqua dapprima a circa 3 bar (statico) e successivamente verificare se la pressione durante l'erogazione di acqua contenente anidride carbonica (Sparkling) è di circa 3,0 bar.

→ Chiudere la porta della base. → Mettere il recipiente sotto l'erogazione acqua.

→ Solo con WPD 200/600: Dopo aver cambiato la bombola di CO₂ erogare un litro di "sparkling water", affinché il miscelatore CO₂ possa riempirsi. Indicazione:

	Il getto d'acquaSpruzzi troppo force	Acqua contentenenteleggermente anidridecarbonica
WPD 100	Abbassare la pres-sione del \( CO_2 \)	Aumentare la pres-sione del \( CO_2 \)
WPD 200	Verificare la pressione del \( CO_2 \)
WPD 600	Regolare il regolatore di compensazione(vedi "Messa in funzione/Impostazione delregolatore di compensazione").

Indicazione:

Se il riduttore di pressione viene rimosso dalla bombola di CO₂, nonostante vi sia ancora abbastanza pressione, la guarnizione OR tra bombola e riduttore di pressione viene deformata e deve essere sostituita.

Sostituzione della bombola di CO₂ da 425 g

1 Regolatore di pressione 2 Avvitamento bombola 3 Bombola di CO₂ da 425 g

Rimuovere il gocciolatoio e aprire la porta dell'apparecchio. ⇒ Ruotare il regolatore di pressione alla posizione "OFF". → Svitare la bombola di CO₂ da 425 g dall'avvitamento della bombola. Rimuovere la bombola di CO₂ da 425 g. Rimuovere il cappuccio dalla nuova bombola di CO₂. → Avvitare la bombola di CO₂ da 425 g sull'apposito avvitamento del regolatore di pressione. Se si sente una certa resistenza, girare ancora la bombola di CO₂ da 425 g finché è fissa. Durante ciò è possibile sentire un breve sfiato. → Impostare il regolatore di pressione alla posizione "4". → Chiudere la porta dell'apparecchio e inserire il gocciolatoio. → Dopo la messa in funzione, regolare la pressione sul regolatore di pressione per raggiungere la concentrazione di CO₂ nell'acqua.

Indicazione:

Il getto d'acqua spruzza troppo forte	Acqua contente legger-mente anidride carbonica
Abbassare la pressione del CO2	Aumentare la pressione del CO2

Indicazione:

Le bombole di CO₂ da 425 g sono disponibili in negozi di elettronica e supermercati.

Materiale di consumo

Denominazione Descrizione Codice N°
Filtro di ricambio	Rimozione di sostanse dal gusto o odori negativi (p. es. cloro), ritenuta di metalli pesanti e impurità dal systema di con- dotte di mandata.	2.643-305.0
Filtro Active-Pure
Filtro di ricambio	Prolezione da virus e batteri. 2.643-306.0
Filtro Hy-ProTECT
Filtro di ricambio	Combinazione di filtri Active-Pure e Hy-ProTECT. 2.643-307.0
Filtro Hy-Pure
Lampadina UV Lampada di	ricambio OSRAM GERMICIDAL PURITEC HNS G5 11W 6.640-634.0
Guarnizione circolare 11,91 x 2,62 KTW	Guarnizione del riduttore di pressione all'avvitamento della bombola. 6.640-731.0

Detergente per la pulizia chimica Detergente per la pulizia esterna dell'apparecchio

Denominazione Descrizione Codice N°
Pastiche Bevi Tabs alcali-ne	Detergente chimico per la pulitura interna semestreale del WPD, unità di confezione 1x 10 pastiche 6.295-891.0
Service Cartridge WPD Range	Utensili ausiliari per eseguire la pulitura chimica. 2.643-308.0

Accessori

Denominazione Descrizione Codice N°
CA 30 R	Detergente per le superfici pronto all'uso per lo sporco normale, bombola da 0,5 litri alla testa di spruzzo (ordinare separamente)	6.295-686.0
Testa di spruzzo per CA 30 R	Alla prima ordinazione di CA 30R si necessita di questa testa nebulizzatrice riutilizzabile per il nebulizzatore.	6.295-723.0
RM 735 Prodotto disinfettantte neutro, 20ml di concentrato per 0,25 litri di soluzione disinfettante 6.295-476.0
Nebulizzatore vuoto	Per la miscezzione e l'uso della soluzione disinfettante RM 735, 0,25 litri diftenuto	6.295-575.0

Base

Descrizione	Codice N°
Base bianca	2.643-266.0
Base nera	2.643-267.0
Kit di montaggio della copertura del distributore per bicchieri	2.643-785.0

Bicchiere di lavaggio

Descrizione	Codice N°
Bicchiere di lavaggio da 4 l	6.640-341.0

Ricambi

Descrizione	Codice N°
Riduttore di pressione 1,5 - 6 bar - 1/2	6.640-625.0
Pennerello bianco segnale RAL 9003	6.640-326.0
Coperchio attacco acqua WPD bianco	5.640-407.0
Coperchio attacco acqua WPD nero	5.640-618.0
Piatto del gocciolatoio WPD 5.640-599.0

Bottiglie

	Descrizione	Codice N°
	Bottiglia da 0,5 l, in trita-no, resistente alle lava-stoviglie	6.640-430.0
	Bottiglia da 0,75 l, in tri-tano, resistente alle la-vastoviglie	6.640-512.0
	Bottiglia da 0,6 l con boccaglio e coperchio in tri-tano, idonee per lavasto-viglie	6.640-469.0

Bicchiere

Descrizione	Codice N°
Bicchiere di plastica, 200 ml, sena logo, 3000 pz.	6.640-454.0
Bicchiere di plastica, 200 ml, con logo KÄRCHER, 3000 pz.	6.640-453.0
Bicchiere carla dura,anche per be-vande calde, 180 ml, senza logo, 2500 pz.	6.640-455.0
Bicchiere carta dura,anche per be-vande calde, 180 ml, con logo KÄR-CHER, 2500 pz.	6.640-460.0

Boccali

	Descrizione	Codice N°
	Boccale per acqua, 1 l, vetro, con coperchio di plastica e logo KÄR-CHER, resistente alle lavastoviglie	6.640-431.0
	Caraffa Eva Solo, 1 l, resistente alle lavastoviglie.	0.017-575.0

Materiale per l'installazione

Descrizione	Codice N°
Interruttore di protezione per corrente di guasto 30 mA, 230 V, 50 Hz	6.640-427.0
Dispositivo antiriflusso	4.640-463.0
Aquastop, rilevatore perdite con elettrovalvola e raccordo a vite in otto tone G 3/4"	6.640-291.0
Water Block, sicura contro allaga-amento	6.640-338.0
Kit di montaggio Peso supplementa re per base WPD	2.643-474.0
Kit di montaggio Fissaggio al pavi-ento WPD	2.643-483.0

Guida alla risoluzione dei guasti

AVVERTENZA

Rischi per la salute a causa di un apparecchio non riparato a regola d'arte. L'apparecchio può essere riparato solo da personale specializzato.

Prima di effettuare qualsiasi intervento sull'apparecchio:

Posizionare l'interruttore dell'apparecchio su "0". Staccare la spina. Chiudere l'alimentazione dell'acqua.

Posizionare l'interruttore dell'apparecchio su "0". Staccare la spina e chiudere l'alimentazione dell'acqua.

1 Tasto per acqua non raffreddata 2 Tasto per acqua raffreddata 3 Tasto per acqua contenente anidride carbonica (opzione) o tasting cieco 4 LED blu e rosso

Guasto / Visualizzazione Possible causa Rimedio
Il LED del tasto per acqua non raffreddata lampeggia blu.		Vaschetta gocciolatoio piena	Svuotare il gocciolatoio.
Il LED del tasto per acqua raffreddata lampeggia blu. Tana	ica piena. Svuotare la tanica.
Assenza di \( CO_2 \)nell'acqua (solo WPD 100). Pressione CO	CO, impostata troppo Bassa.	Aumentare la pressione CO, finché il risultato è soddisfacente.
Non WPD 100	Tasto per acqua contente anidride carbonica di sattivato. Bombola di \( CO_2 \) vuota. Cambiare la bombola di \( CO_2 \)
	Il LED del tasto per acqua contente anidride carbonica è accesso rosso. Sensore di livello del carbonatore difetto so.	Posizionare l'interruttore dell'apparechio su "0".Dopo circa 5 minuti riaccendere l'apparechio. Chiamare il servizio di assistenza clienti se si dovesse ripresentare.
	Assenza di \( CO_2 \)nell'acqua, tasto per acqua conte- nente anidride carbonica non bloccato Bombola \( CO_2 \) quasi vuota. Aprire la porta	della base.Osservare il manometro durante l'erogazione dell'acqua contenente anidri de carbonica. Se la pressione si abbassa notevolmente, allora sostituire la bombola di \( CO_2 \).
Dopo la pulitura chimica assenza di \( CO_2 \)nll'acqua. Dopo la pulitura chimica eliminare 1 litro di "sparkling water".
L'apparecchio non eroga acqua, ma indica „Stato di pronto". Tutti i LED sono accesi blu.	Alimentazione dell'acqua interrotta.	Garantire l'alimentazione dell'acqua, controllare gli organi di chiusura. Se il guasto persistsiste, contatterile il servizio assistenza.
L'apparecchio non funziona / nessun LED è accesso o lampeggia.	Alimentazione di tensione disturbata.	Inserire la spina in una presa elettrica.
	Apparecchio spento.	Posizionare l'interruttore dell'apparechio su "I".
	Fusibile bruciato.	Estrarre il portafusibile accanto all'interruttore dell'apparechio, sostituire il fusibile con uno dello stesso valore. Se il fusibile si brucia di nuovo, spegnere l'apparechio e rivolgersi al servizio assistenza.
Il LED del tasto per acqua non raffreddata si accende in modo continuo in rosso e blu.	Modulo di raffreddamento 1 nell'apparecchio difettoso.	Posizionare l'interruttore dell'apparechio su "0".Chiamare il servizio di assistenza clienti.
Il LED del tasto per acqua raffreddata lampeggia contemporaneamente in rosso e in blu.	Temperatura modulo di raffreddamento 1 troppo bassa	Posizionare l'interruttore dell'apparechio su "0".Chiamare il servizio di assistenza clienti.
Il LED del tasto per acqua raffreddata lampeggia altemi- tativamente rosso e blu.	Temperatura modulo di raffreddamento 2 troppo bassa	Posizionare l'interruttore dell'apparechio su "0".Chiamare il servizio di assistenza clienti.
Tutti LED rossi e blu sono accesi.	Errore dell'elettronica.	Chiamare il servizio di assistenza clienti.
Guasto funzionale elementi di dato (tasti) dopo che il fluido è penetrato dall'alto	Recipiente ribaltato sulla parte superiore dell'apparechio.	Posizionare l'interruttore dell'apparechio su "0".Roaccendere l'apparechio fatto 12 ore.Chiamare il servizio di assistenza clienti se si dovesse ripresentare.
Scarico acqua passimo dal gocciolatoio (solo apparecchi con scarico nella condotta dell'acqua di scarico).	Sifone mancante.	Installare il sifone.
	Differenza altezza tra gocciolatoio e condotta di scarico troppo.poca.	Aumentare la differenza altezza.
Scarico acqua passimo dal gocciolatoio (apparecchi con scarico nella condotta dell'acqua di scarico o nella tani- ca)	Scarico gocciolatoio o tubo flessibile di scarico sporchio.	Pulire il gocciolatoio e il tubo flessibile di scarico.
Guasto durante una pulitura chimica: Tutti i LED sono accesi rosso e si sente un suono a inter valli.	Mancanza di corrente, l'interruttore dell'apparechio è stato positizzato su "0".	La pulitura chimica viene interrotta e il programma salla automaticamente all'inizio del lavaggio Eseguire l'intero lavaggio (vedi "Cura e manutenzione/Lavaggio fatto la pul- litura chimica"). Riaviare la pulitura chimica (vedi "Cura e manutenzione/Pulitura chimica").
	Il sensore del livello di riempimento della tanica (opzione) che si trova nella base è scattato.	Svuotare la tanica (vedi "Cura e manutenzione/Svuotamento tanica (opzio- ne)). La pulitura chimica viene interrotta e il programma salla automaticamente all'inizio del lavaggio Eseguire l'intero lavaggio (vedi "Cura e manutenzione/Lavaggio fatto la pul- litura chimica"). Riaviare la pulitta chimica (vedi "Cura e manutenzione/Pulitta chimica").

Dati tecnici
			WPD 100 WPD 200 WPD 600
Tensione d'esercizio V/~/Hz 220...240/1/50
Potenza max. allacciata W 300 300 600
Sicurezza minima della rete A10
Pressione di passaggio dell'acqua MPa (bar) 0,15...0,6 (1,5...6)
Temperatura della mandata d'acqua °C +4...+35
Erogazione acqua, max. l/min 2
Temperatura acqua fredda *	°C	8
Impostazione pressione CO2		Preimpostazione4 barregolabile successivement	Preimpostazione 3,0 barcon erogazione acqua a 2,8...3,2bar
Temperatura ambiente	°C +5...+35
Larghezza	mm	365
Profondità	mm	530
Profondità con attacco dell'acqua	mm	600
Altezzaensitive base	mm	465
Altezza con base	mm	1432
peso
senza base	kg	30	35	-
con base	kg	45	50	60
Pressione acusi durante il funzionamento normale	dB(A)	<60
* Impostazione di fabbrica, più essere modificata solamente dal servizio di assistenza clienti. Temperatura minima 4°C.
	Filtro Hy-ProTECT	Filtro Active-Pure	Filtro Hy-Pure
max. temperatura consentita del liquido	+ 80°C	+ 35°C	+ 80°C
max. pressione d'esercizio consentita	0,6 MPa (6 bar)
max. portata	120 l/h
max. capacità	10.000 litri	10.000 litri	2.500 litri
Materiali / Omologazioni	Le parti/componenti che alimentano l'acqua sono adatti ed omologati secondo lo stato della tecnia per l'impiègo a lavoro diretto con l'acqua potabile.L'apprecchio è stato certificato dall'Istituto Fresenius per l'idonèità a genere alimentari e soddisfa i requisiti del-la disposizione per acqua minerale e da tavola.

Ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Dispenser di acqua

WPD

Modello: 1.024-xxx

Direttive UE pertinenti

2006/95/CE

2014/30/UE

2011/65/UE

Norme armonizzate applicate

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 60335-1

EN 60335-2-75

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 62233:2008

EN 50581

Norme nazionali applicate

Regolamentazioni applicate

1935/2004

10/2011

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Karcher SE & Co. KG

Scheda di manutenzione WPD 100 / 200 / 600
Appareccchio: Luogo dell'installazione:
Tipo di appareccchio: Data dell'installazione:
Numero di series: Installazione eseguita da:
Il gestore è stato informatato del fatto che la qualità dell'accua deve essere controllara ad intervalli regolari seconde le disposizioni nazionali e locali. Il gestore è stato informatato che ègli è responsabile per l'esecuzione degli interventi di manutenzione regolari secondo quando riportato al capitolo „Piano di manutenzione".Firma technique di servizio Luogo, Data Firma cliente
Data	Tecnò	Ore di funzionamento	Sosituzione del filtrto
			Hy-Protect*	Active-Pure *	Hy-Pure *	Alti componenti UV-Protection		Pullura chimica	Firma Tecnò
	I filtri Hy-ProTECT e Active-Pure devono essere sciacquati sono quando l'accia è priva di particelle e presenta un odore neutro.

Indice

Indice NL 1

Sicurezza NL 1

Prima di mettere in funzione l'apparecchio:
