Producttype	Waterdispenser
Merk	Kärcher
Model	WPD 200 Basic
Afmetingen (L x B x H) zonder voet	365 x 530 x 465 mm
Hoogte met voet	1432 mm
Gewicht zonder voet	30 kg
Gewicht met voet	45 kg
Voeding	220-240 V, 50 Hz, 300 W
Inwaterdruk	1,5 tot 6 bar
Maximaal debiet	2 L/min
Temperatuur gekoeld water	8 °C (fabrieksinstelling)
Waterfuncties	Niet gekoeld water, gekoeld water, bruisend water (optie CO₂)
Filtratietype	Active-Pure, Hy-ProTECT of Hy-Pure filter (afhankelijk van versie)
Capaciteit Active-Pure / Hy-ProTECT filter	10.000 liter elk
Capaciteit Hy-Pure filter	2.500 liter
Geluidsniveau	< 60 dB(A)
Omgevingstemperatuur	+5 tot +35 °C
Regelmatig onderhoud	Chemische reiniging elke 6 maanden, filtervervanging, UV-lamp
Elektrische veiligheid	Aardlekschakelaar 30 mA, noodstop
Inbegrepen accessoires	Voet, flexibele slang, CO₂-drukregelaar (afhankelijk van versie)
Garantie	Volgens lokale voorwaarden, neem contact op met klantenservice

Veelgestelde vragen - WPD 200 Basic Kärcher

Hoe installeer ik de Kärcher WPD 200 Basic waterdispenser?

Zorg ervoor dat het apparaat in een vorstvrije ruimte staat. Sluit de watertoevoerslang aan op de waterleiding (3/4 inch schroefdraad) en steek de stekker in het stopcontact. Open de watertoevoer en vervolgens de hoofdschakelaar. Volg het spoelen van het filter (minimaal 10 minuten voor niet gekoeld water en 4 minuten voor gekoeld water). Sluit voor bruisend water een CO₂-fles aan en stel de druk in op 3 bar.

Welke soorten water kan de WPD 200 Basic leveren?

Hij biedt drie soorten: niet gekoeld water (kamertemperatuur), gekoeld water (ongeveer 8 °C) en bruisend water (optie met CO₂). De selectie gebeurt via aanraaktoetsen.

Hoe vervang ik het filter van de Kärcher WPD 200 Basic?

Sluit de watertoevoer en de stroomvoorziening af. Open de deur, draai het filter naar links tot de lip zichtbaar is en trek het naar beneden. Plaats het nieuwe filter (handgreep links) en draai het naar rechts tot het vastzit. Spoel het filter met 20 liter niet gekoeld water. Draag steriele handschoenen en raak de aansluitingen niet aan.

Hoe vaak moet het apparaat chemisch worden gereinigd?

Een chemische reiniging moet elke 6 maanden worden uitgevoerd, na de eerste ingebruikname, na een stilstand van meer dan 4 dagen, of na een filtervervanging. Gebruik de servicecartridge en de reinigingstabletten (ref. 6.295-891.0). Het proces duurt ongeveer 1 uur.

Wat te doen als de LED van de toets voor niet gekoeld water blauw knippert?

Dat geeft aan dat de druppelopvangbak vol is. Haal de lekbak eruit, leeg en reinig de opvangbak en plaats deze terug. Het apparaat is weer operationeel.

Hoe vervang ik de CO₂-fles?

Sluit de kraan van de fles, draai de drukregelaar op 0, schroef de drukregelaar los van de lege fles. Plaats de nieuwe fles in de voet, bevestig deze, open kort de kraan om te spoelen, schroef dan de regelaar weer vast. Open langzaam de kraan en stel de druk in op 3 bar. Laat 1 liter bruisend water lopen.

Het apparaat geeft geen water terwijl alle LED's blauw branden, wat te doen?

Controleer of de watertoevoer open is en of de afsluitkraan niet dicht is. Als het probleem aanhoudt, neem dan contact op met de klantenservice. Een defect kan worden veroorzaakt door onvoldoende waterdruk of een verstopping.

Kan het apparaat worden gebruikt zonder aansluiting op het drinkwaternet?

Nee, het apparaat moet worden aangesloten op een drinkwatertoevoer van het openbare net. Gebruik uitsluitend drinkwater dat voldoet aan de WHO-richtlijnen.

Welke onderhoudsproducten worden aanbevolen?

Voor de buitenreiniging gebruikt u de oppervlaktereiniger CA 30 R (ref. 6.295-686.0). Voor desinfectie gebruikt u het concentraat RM 735 (20 ml per 0,25 L water). Voor de interne chemische reiniging gebruikt u de Bevi Tabs alkalische tabletten (ref. 6.295-891.0).

Hoe het apparaat opbergen als het lange tijd niet wordt gebruikt?

Verwijder de filters en vervang ze door nieuwe voordat u het apparaat weer in gebruik neemt. Voer een chemische reiniging uit. Berg het apparaat op in een vorstvrije ruimte bij een temperatuur tussen +5 en +35 °C. Als het apparaat liggend is vervoerd, wacht dan 24 uur voordat u het in gebruik neemt.

GEBRUIKSAANWIJZING WPD 200 Basic Kärcher

Zorg voor het milieu

Algemene instructies

Transport

Apparaat aansluiten

Ingebruikneming

Bediening

Stillegging

Inbedrijfstelling na stillegging

Opslag

Onderhoud

Verbruiksmaterialen

Toebehoren

Hulp bij storingen

Technische gegevens

Reserveonderdelen

Garantie

EU-conformiteitsverklaring

Onderhoudsblad WPD 100/200/600

laar en veiligheidsventiel. De drukregelaar met veiligheidsventiel moet vrijgegeven zijn voor dat type apparaat.

Stel de gasfles niet bloot aan directe zonnestraling. De gasfles moet beschermd zijn tegen overmatige opwarming.

GEVAAR

Explosiegevaar!

Sluit geen C2-fles met stijgbuis aan. Flessen met stijgbuis zijn bijvoorbeeld met een rode waarschuwingssticker gekenmerkt.

GEVAAR

Verstikkingsgevaar door ontsnappende kooldioxide

Ventileer de opstelruimte voldoende of installeer een geschikte gasalarminstallatie. Neem de specifieke wettelijke bepalingen van het land in acht wat betreft de voorgeschreven minimumgrootte van de ruimte, alarminstallaties en ventilatie tijdens het leegmaken van drukgashouders.

WAARSCHUWING

Gezondheidsgevaar door het binnendringen van kiemen

Let bij het vervangen van de filterpatronen bijzonder op hygiëne en properheid. Draag bij de filtervervanging steriele wegwerphandschoenen. Raak de wateruitvoer niet met de vingers aan of reinig niet met een poetsdoek. Dompel indien nodig een steriel doek in RM735 (zie bijlage) en maak daarmee schoon. Voor de afgifte van water in een kwaliteit conform de voorschriften dienen de lekbakken en de oppervlakken van het apparaat regelmatig gereinigd te worden. Minstens alle 6 maanden moet een chemische reiniging uitgevoerd worden. Na een waarschuwing door de drinkwaterleverancier betreffende microbiologische verontreiniging moet dringend minstens 1 keer een chemische reiniging uitgevoerd worden.

Chemische reiniging indien nodig meerdere keren herhalen. Contacteer in geval van twijfel de Karcher-service.

WAARSCHUWING

Gezondheidsgevaar door onvakkundig gerepareerd apparaat

→ Het apparaat mag enkel gerepareerd worden door geschoold vakpersoneel.

WAARSCHUWING

Gezondheidsgevaar door verhoogde kiemconcentratie in het water

Als het apparaat meer dan 4 dagen niet gebruikt werd, moeten de volgende handelingen uitgevoerd worden:

→ Apparaatschakelaar op "1" stellen. → Open de watertoevoer. Start de reiniging (zie „Verzorging en onderhoud/Chemische reiniging").

WAARSCHUWING

Verwondingsgevaar door barstende flessen. Koolzuurhoudend water mag enkel in drukstabiele flessen (10 bar) gevuld worden.

LET OP

Indien niet kan worden uitgesloten dat het apparaat liggend bewaard of getransporteerd werd, moet na het opstellen van het apparaat 24 uren gewacht worden tot het in bedrijf gesteld wordt. In geval van niet-naleving kan het koelsysteem van het apparaat beschadigd worden.

Zorg voor het milieu

	Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bed het aan voor hergebruik.
	Onbruikbaar geworden apparaten bevat- ten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor her- bruikbare materiallen. Batterijen, olie en dergelijke stoffen mogen Niet in het milieu belanden. Verwijder overbodig geworden apparatuur�aarom via geschikte inzamel- punten.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Het toestel bevat het koelmedium R-134a. Dat koelmedium mag niet in het milieu terechtkomen. Voor een vakkundige verwijdering wendt u zich best tot uw Kärcher-servicepartner. Werkzaamheden aan de koeleenheid mogen uitsluitend uitgevoerd worden door vakpersoneel.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH

Algemene instructies

• Om de waterkwaliteit van het afgegeven water te garanderen, mag uitsluitend drinkwater van een openbare waterleverancier worden gebruikt. De kwaliteit moet ten minste voldoen aan de richtlijn van de World Health Organization (WHO).
• Indien voor de installatie van het apparaat aan het drinkwaternet moet worden gewerkt, moet dat gebeuren door geschoold personeel dat in het bezit is van een autorisatie volgens de lokaal geldende wetten en voorschriften. Indien nodig moeten die werkzaamheden door de klant opgedragen worden. Ter bescherming tegen waterschade door een gesprongen watertoevoerslang bevelen wij de inbouw aan van een afsluitinrichting en een aquastop (als optie verkrijgbaar) in de watertoevoer. Verzorgingswerkzaamheden binnen in het apparaat mogen enkel uitgevoerd worden door de exploitant van het apparaat die deze gebruiksaanwijzing heeft gelezen. De deur van de voet moet altijd afgesloten zijn. Bij gebruik van een CO2-fles de plaatselijk geldende regels voor de aanwijzing van de opstelruimte in acht nemen. Reinig het apparaat niet met een waterstraal. Kunststofoppervlakken mogen niet gereinigd worden met alcoholhoudende, agressieve of schurende reinigingsmiddelen. Aanbevolen wordt de oppervlaktereiniger CA 30 R (6.295-686.0). Na de eerste inbedrijfstelling, filtervervanging en langdurige stilstand kan het ontkoelde water bij de afgifte tijdelijk melkachtig zijn. Dat is te wijten aan fijne luchtbellen en heeft geen invloed op de waterkwaliteit.

Transport

VOORZICHTIG

Neem bij het transport het gewicht van het apparaat in acht. Transporteer het apparaat niet liggend. De WPD 600 moet vanwege zijn gewicht door 2 personen of met behulp van geschikte hulpmiddelen zoals een steekwagen opgebouwd worden.

Doelmatig gebruik

• Het apparaat dient voor de afgifte van getemperd en niet-getemperd water van levensmiddelenkwaliteit door zelfbediening. In functie van de variant van het apparaat is de waterdispenser uitgerust met verschillende filters (Active-Pure-filter, Hy-Proct-filter, Hy-Pure-filter of UV-Proct). Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid verantwoordelijk persoon in de gaten gehouden worden of van hem aanwijzingen ontvingen hoe het apparaat gebruikt moet worden. Kinderen dienen in de gaten gehouden te worden om er zeker van te zijn dat ze niet met het apparaat spelen. Het toestel moet in een vorstvrije ruimte worden geplaatst. Gebruik of plaats het apparaat niet in open lucht. Leg het apparaat niet neer, bewaar of transporteer het niet liggend.

Functie

Water stroomt vanaf de waterinlaat eerst door de filters (filterbeschrijving, zie Verbruiksmaterialen) of de UV-lamp. Afhankelijk van de ingedrukte toets stroomt het water vervolgens via de koelmodule, de CO2-menger (afhankelijk van de uitrusting) of direct naar de wateruitvoer.

Bij de vraag naar koolzuurhoudend water (optie) wordt aan het water aanvullend kooldioxide gemengd.

Het volledige watersysteem moet regelmatig chemisch gereinigd worden.

Apparaat aansluiten

Voorwaarden

GEVAAR

Indien het nodig is om voor de installatie en inbedrijfstelling van het apparaat zijdelen te openen, mag dat uitsluitend door een elektricien gebeuren.

Bij de eerste installatie en bij eventuele reparaties die verbonden zijn met een vervanging van toebehoren, moet gegarandeerd worden dat uitsluitend de bijgevoegde onderdelen (aansluitset, CO2-drukregelaar (optie, apparaat met CO2)) gebruikt worden. Bij die delen gaat het om onderdelen die door KARCHER voor inbouw vrijgegeven zijn. Die onderdelen zijn gecontroleerd en gecertificeerd om te beantwoorden aan de hoge kwaliteitseisen van de certificering van SGS Institut Fresenius GmbH en de KARCHER-kwaliteitsstandaard. Andere onderdelen mogen niet gebruikt worden. Stroomaansluiting en ingangsdruk water moeten overeenstemmen met de waarden in de Technische gegevens. Afhankelijk van de lokale voorschriften is het gebruik van een toegelaten terugslagklep vereist. Bij apparaten met in de druppelschaal een afvoer naar de afvoerleiding van het gebouw moet een geurstop (sifon) voorzien worden. De sifon moet lager dan de druppelschaal staan. Enkel bij een continu dalende afvoerslang functioneert de afvoer van de druppelschaal zoals het hoort. Voor het opstellen van het toestel moet in het gebouw een vlakke ondergrond beschikbaar zijn. Netstekker en stopcontact moeten ook na de installatie vrij toegankelijk zijn. - Om het stroomverbruik te reduceren kan de stroom tijdens bedrijfspauzes worden onderbroken (bijvoorbeeld door een timer): Hoofdschakelaar, zekering en wateraansluiting op de achterkant van het apparaat moeten vrij toegankelijk zijn. De minimumafstand tot de wand bedraagt 100 mm. Enkel bij WPD 100 en WPD 200 met voet: Om een hoge stabiliteit van het apparaat conform de richtlijnen van de apparaatnorm te garanderen, moet het apparaat met voet op de vloer of aan de wand bevestigd worden (aanbouwset vloerbevestiging WPD 2.643-483.0). Als alternatief kan de aanbouwset Extra gewicht voet WPD (2.643-474.0) gebruikt worden om het zwaartepunt van het apparaat overeenkomstig te verlagen.

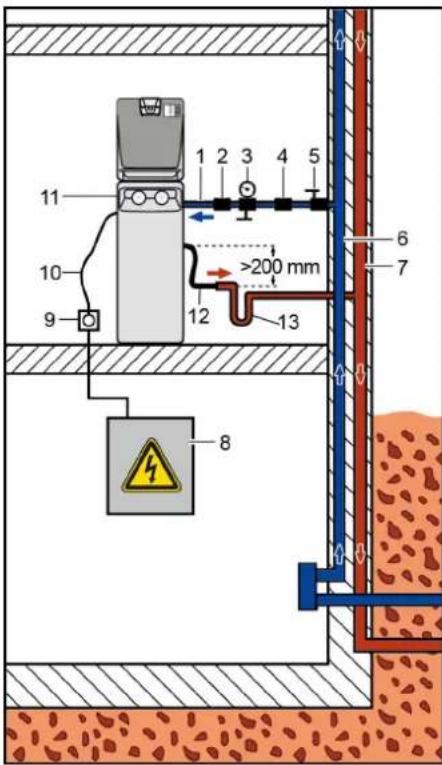

1 Watertoevoerleiding 2 Terugslagklep 3 Drukregelaar** 4 Aquastop 5 Waterkraan 6 Drinkwaterleiding 7 Afvoerleiding 8 Stroomvoorziening van het gebouw * 9 Stopcontact, beveiligd met aardlekschakelaar 30 mA

10 Aansluitkabel 11 WPD 100/200/600 12 Afvoer druppelschaal *** 13 Sifon aan het gebouw, Niet meegeleverd optioneel, niet meegeleverd *** optioneel, in functie van de configuratie van het apparaat

Aansluiting uitvoeren

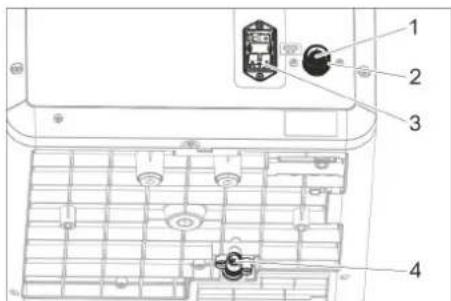

1 Ingangszeef 2 Wateraansluiting (schroefdraad 3/4") 3 Netaansluiting 4 Druppelschaal met afvoer (optioneel)

Apparaat zonder druppelschaal

Bij deze uitvoering van het apparaat moeten geen afvoerslangen gelegd worden.

Apparaat zonder voet, met druppelschaal

→ Slang met de druppelschaal verbinden en naar de sifon of het vat brengen.

Apparaat met voet en druppelschaal

→ Slang via hoekstuk met de druppelschaal verbinden en door de voet naar de sifon of het vat brengen.

Alle apparaatuitvoeringen

→ Sluit de watertoevoerslang aan op de wateraansluiting (schroefdraad 3/4") aan de achterkant van het apparaat. Verbind het netsnoer met de netaansluiting op de achterkant van het apparaat. → Steek het netsnoer in het stopcontact.

Ingebruikneming

Apparaatdeur openen

1 Druppelschaal 2 Apparaatdeur 3 Ontgrendelingsknop

→ Druppelschaal verwijderen.

Druk de ontgrendelingsknop in en open de apparaatdeur.

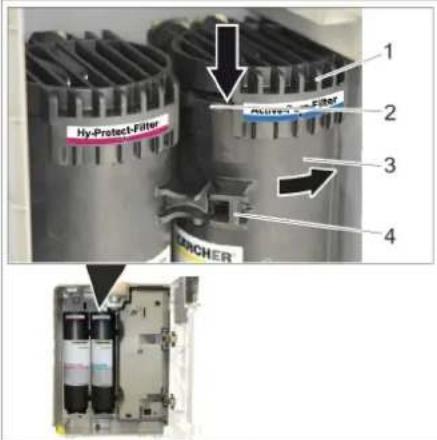

Filter aanbrengen

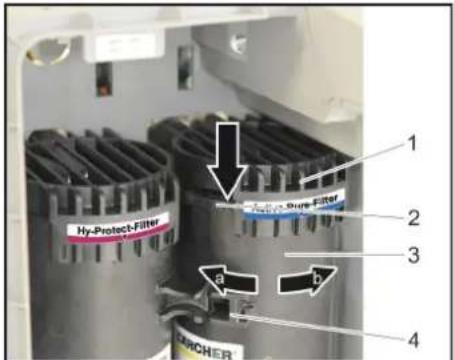

1 Houder 2 Lus 3 Filter 4 Greep

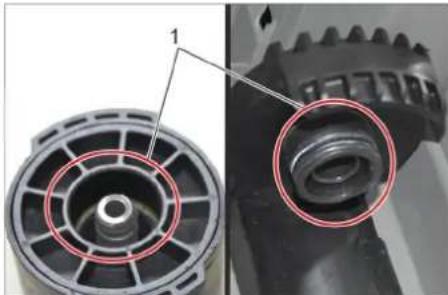

1 Raak gemarkeerde bereiken niet aan!

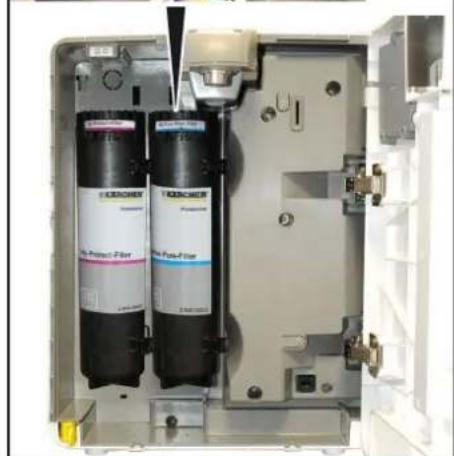

WAARSCHUWING

Gezondheidsgevaar door het binnendringen van kiemen

Let bij het vervangen van de filterpatronen bijzonder op hygiëne en properheid. Raak aansluitingen van de houders en de filters niet aan. Draag bij de filtervervanging steriele wegwerphandschoenen. Verwissel de filters niet, neem kleurmarkeringen in acht. Neem de druppelschaal weg en open de apparaatdeur. Draai de filter zodanig dat de greep aan de linkerkant staat en zet hem onderaan in de overeenkomstige houder.

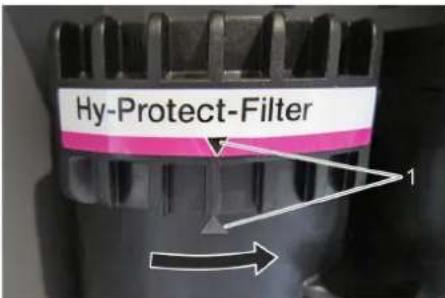

1 Markering Draai de filter tot de aanslag maar rechts. Controleer de inbouwpositie: de markeringen op het etiket van de houder en op de filter moeten naar elkaar gericht zijn. Sluit de apparaatdeur en plaats de druppelschaal.

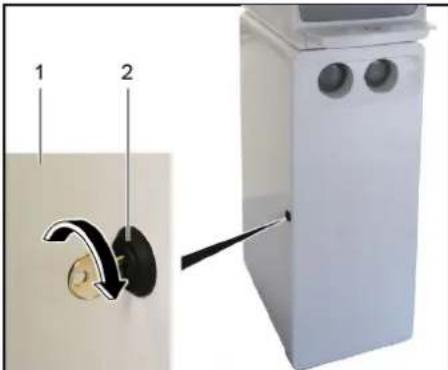

Deur van de voet openen

De deur van de voet kan op slot gedaan worden. 1 Deur van de voet 2 Deurslot

Open het deurslot.

Open de deur van de voet.

CO2-fles aanbrengen

Instructie:

Neem de algemene instructies betreffende de omgang met CO2-flessen in acht (zie hoofdstuk "Verzorging en onderhoud/Algemene instructies betreffende de omgang met CO2-flessen").

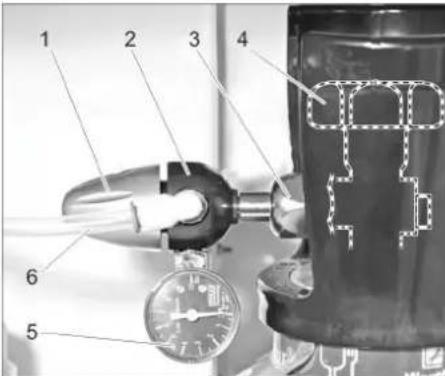

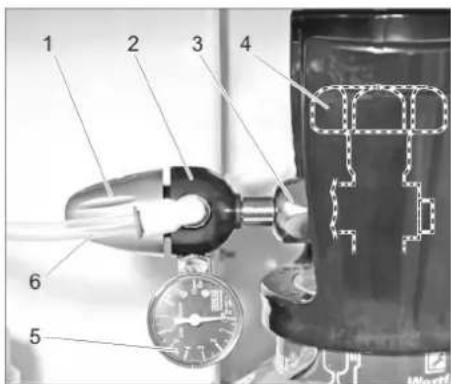

1 Draairegelaar 2 Drukregelaar 3 Wartelmoer 4 Hoofdkraan 5 Manometer regeldruk 6 CO2-slang

Plaats de CO2-fles in de voet en zet ze met een spanriem vast. Open de hoofdkraan kort zodat eventueel voorhanden, voelbaar CO2 kan ontsnappen. Schroef de drukregelaar op de nieuwe gasfles. Daarbij letten op een correcte montage van de afdichtring. Wartelmoer stevig aanspannen. Sluit de CO2-slang aan op de drukregelaar. Hoofdkraan aan de gasfles langzaam openen. Stel op de drukregelaar 3 bar in door middel van de draairegelaar. Sluit de hoofdkraan aan de gasfles. Lees de weergegeven waarde af op de manometer regeldruk.

→ De weergegeven waarde moet gedurende minstens 5 minuten constant blijven. Bij een duidelijke drukdaling: Controleer de O-ringen van de drukgashouder en de drukregelaar, of ze aanwezig en onbeschadigd zijn. Vervang de defecte O-ring. Controleer de correcte positie van de drukregelaar. Wartelmoer stevig aanspannen. Controleer de slangverbinding aan de drukregelaar en de CO₂-slang op zichtbare beschadiging. Raadpleeg de klantenservice in geval van twijfel. → Als de drukdaling met de vermelde maatregelen niet kan worden opgelost, is de drukregelaar defect en moet hij vervangen worden. Open de hoofdkraan. Stel de bedrijfsdruk op de drukregelaar in door middel van de draaiknop.

WPD 100: voorinstelling 4 bar, indien nodig bijregelen. WPD 200/600: stel de CO₂-drukregelaar voor de waterafgifte eerst in op ca. 3 bar (statisch) en controleer nadien of de druk tijdens de afgifte van koolzuurhoudend water (sparkling) ca. 3,0 bar bedraagt. Sluit de deur van de voet.

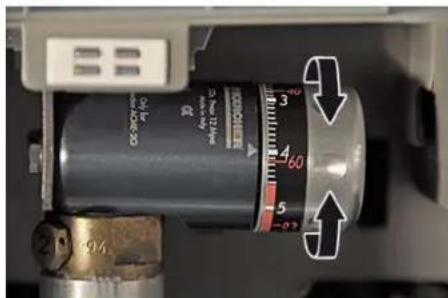

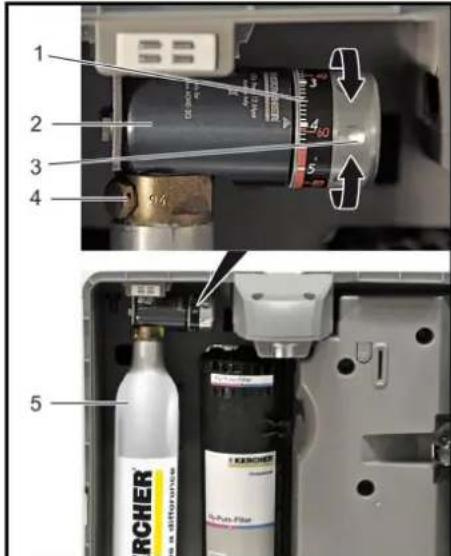

425 g CO₂-fles plaatsen

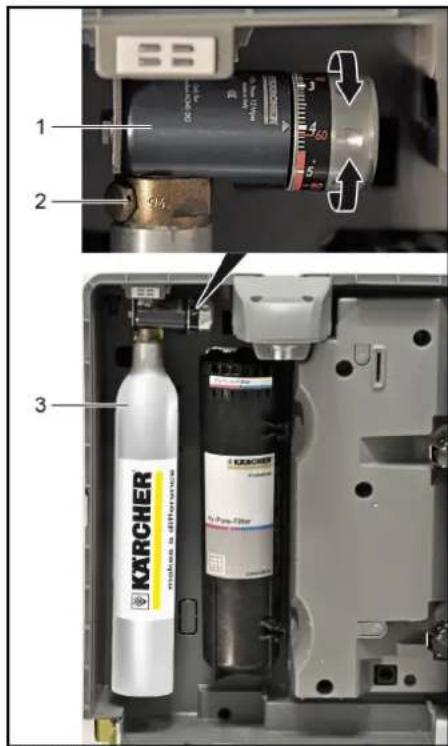

1 Drukregelaar schaal 2 Drukregelaar 3 Instelwiel 4 Schroefverbinding fles 425g CO₂-fles

Neem de druppelschaal weg en open de apparaatdeur. → Draai de drukregelaar in de stand "OFF". Neem de afdekking van de CO₂-fles weg. Schroef de 425 g CO₂-fles op de schroefverbinding van de drukregelaar. → Als onderstand voelbaar is, moet de 425 g CO₂-fles nog een beetje verder gedraaid worden tot ze vast zit. Daarbij kan een kort sissend geluid hoorbaar zijn. Stel de drukregelaar in op stand "4". Sluit de apparaatdeur en plaats de druppelschaal.

Regel de druk na de inbedrijfstelling met de drukregelaar bij om de gewenste CO₂-concentratie in het water te bereiken.

Instructie:

Regel een sterk spattende waterstraal bij de afgifte van koolzuurhoudend water door de CO₂-druk te regelen. Verhoog bij te weinig koolzuurhoudend water de CO₂-druk.

Eerste ingebruikneming

Open de watertoevoer.

→ Apparaatschakelaar op "I" stellen.

Alleen bij WPD 200 en WPD 600: In de eerste minuten na het inschakelen wordt eerst de CO₂-menger automatisch met water gevuld.

→ Spoel de filter.

Druk op de toets voor ongekoeld water.

De maximale afgifteduur is beperkt tot 60 seconden. Druk op de toets voor ongekoeld water om het spoelproces verder te zetten.

→ Voer het spoelproces minstens 10 minuten (c.q. ca. 20 liter) uit.

Druk vervolgens minstens 4 minuten op de toets voor gekoeld water (c.q. 8 liter).

Bedien bij apparaten met CO₂-functie (optie) de toets voor koolzuurhoudend water minstens 4 minuten.

Let erop dat hier de afgifte telkens na 30 seconden onderbroken wordt.

Druk de toets opnieuw in om het spoelproces verder te zetten.

Daarna is het apparaat bedrijfsklaar.

Aansluitend wordt aanbevolen om een chemische reiniging uit te voeren (zie „Verzorging en onderhoud/Chemische reiniging").

Alleen WPD 200/600: Compensatieregelaar instellen

Met de compensatieregelaar wordt de afname van koolzuurhoudend water nauwkeurig afgesteld.

Het volledige instelbereik bedraagt 4 omdraaiingen en moet voor de fijne instelling ca. 2,5 omdraaiingen ingedraaid worden.

Zet een maatbeker van minstens 1 liter onder de wateruitvoer. Toets voor koolzuurhoudend water indrukken tot 1 liter water wordt afgegeven. Let hierbij op het gedrag van de waterstraal. → Als de wateruitvoer tegen het einde van de afname vermindert, kan de straal door uittredend gas verdeeld worden; draai het instelwiel voorzichtig met de klok mee. Herhaal dit tot 1 liter gecarboniseerd water kan worden genomen zonder dat de straal tegen het einde van de wateruitvoer verzwakt raakt. Toets voor koolzuurhoudend water indrukken tot 300 ml water is genomen. 10 seconden wachten. Opnieuw 300 ml gecarboniseerd water nemen en vervolgens 10 seconden wachten. Herhaal dit 5 keer. → Als de carbonisering bij elke waterafgifte daalt, instelwiel voorzichtig tegen de klok in draaien.

Bediening

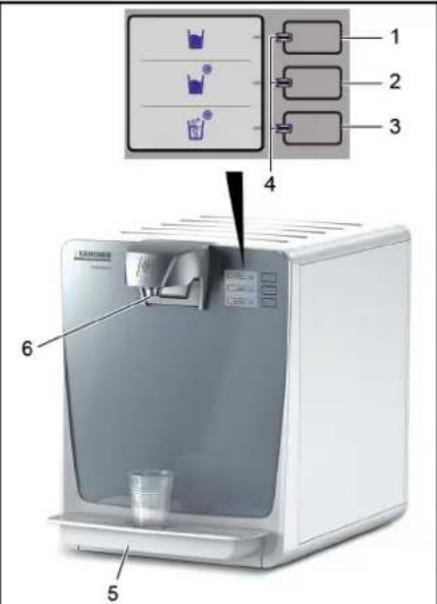

Weergave- en bedieningselementen

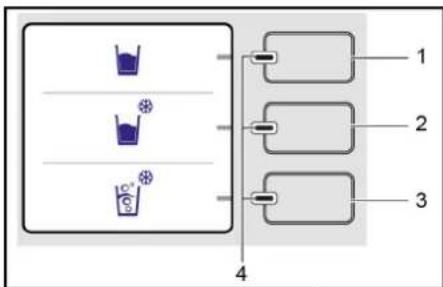

1 Toets voor ongekoeld water 2 Toets voor gekoeld water 3 Toets voor koolzuurhoudend water (optie) of blinde knop 4 LED blauw en rood 5 Druppelschaal 6 Waterafgifte

Instructie

Bij de toetsen gaat het om sensortoetsen waarbij een lichte aanraking volstaat om ze te bedienen.

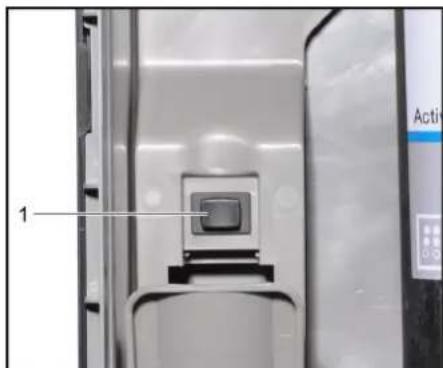

1 Toets RESET

2 Service-interface

Voet (optie)

1 Bekerdispenser 2 Deur voet 3 Deurslot

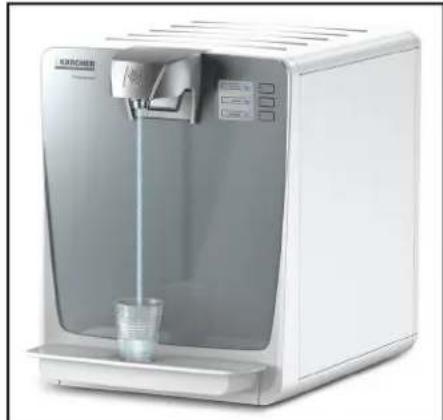

Waterafgifte

Zet de beker in het midden op de druppelschaal. Druk de toets voor de gekozen watersoort in tot de gewenste waterhoeveelheid in de beker is gestroomd.

Stillegging

Wanneer het toestel gedurende meer dan 4 dagen niet gebruikt wordt:

Watertoevoer sluiten. Apparaatschakelaar op "0" stellen.

Inbedrijfstelling na stilleging

WAARSCHUWING

Gezondheidsgevaar door verhoogde kiemconcentratie in het water

Als het apparaat meer dan 4 dagen niet gebruikt werd, moeten de volgende handelingen uitgevoerd worden:

Apparaatschakelaar op "I" stellen. Open de watertoevoer. Start de chemische reiniging (zie "Verzorging en onderhoud/Chemische reiniging").

Opslag

△VOORZICHTIG

Neem bij de opslag het gewicht van het apparaat in acht.

Voor de herinbedrijfstelling na opberging: demonteer de in het apparaat ingebouwde filter en vervang deze door een nieuwe. Start de chemische reiniging (zie „Verzorging en onderhoud/Chemische reiniging").

Onderhoudsinstructies

WAARSCHUWING

Gezondheidsgevaar door onvakkundig onderhouden apparaat. Het apparaat mag enkel door geschoold vakpersoneel onderhouden worden. Gebruik uitsluitend originele reserveonderdelen van de fabrikant of door hem aanbevolen onderdelen, zoals reserve- en slijtageonderdelen, accessoires, werkstoffen, reinigingsmiddelen. Voor alle werkzaamheden aan het toestel: zet de apparaatschakelaar op "0", trek de netstekker uit, sluit de watertoevoer.

Onderhoudscontract

Om een betrouwbaar bedrijf van het apparaat te garanderen, wordt aanbevolen om een onderhoudsvereenkomst af te sluiten. Gelieve u tot de bevoegde KÄRCHER-klantendienst te wenden.

Instructie:

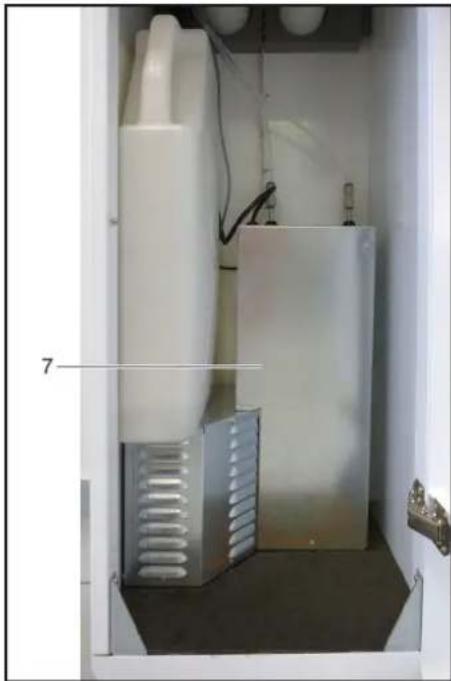

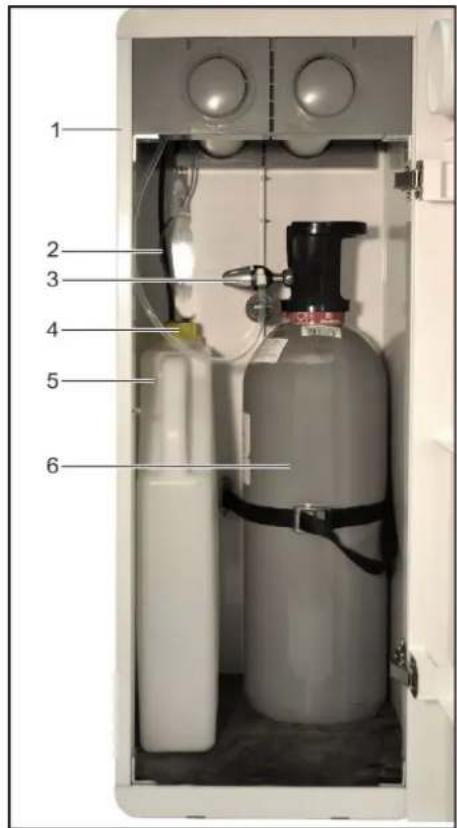

De voet en alle afgebeelde componenten zijn optioneel verkrijgbaar. 1 Voet, 2 Afvoerslang druppelschaal, 3 Drukverlager, 4 Deksel jerrycan, 5 Jerrycan, 6 CO2-fles, 7 Extra koeler (enkel WPD 600)

Onderhoudsschema

Tijdstip Uitvoerig
dagelijks Reinig de druppelschaal en de water	uitvoer met ontsmettend reinigingsmiddel (RM735, zie verbruiksmaterialial).
	Lekbakafvoer (optie) controleren op verstopping.
	Als het apparaat gedurende de nacht nicht werden gebruikt, van elke watersoort 0,5 liter water afnemen en wegieten.
Wekelijks, indien nodig vaker	Reinig het apparaat aan de buitenkant met ontsmettend reinigingsmiddel, reinig de druppelschaal met heet water of in de vaat-wasser.Gebruik voor de reiniging van kunststofoppervlakken geen reinigingsmiddel dat alcohol, zuren of schuurmiddelen bevat.

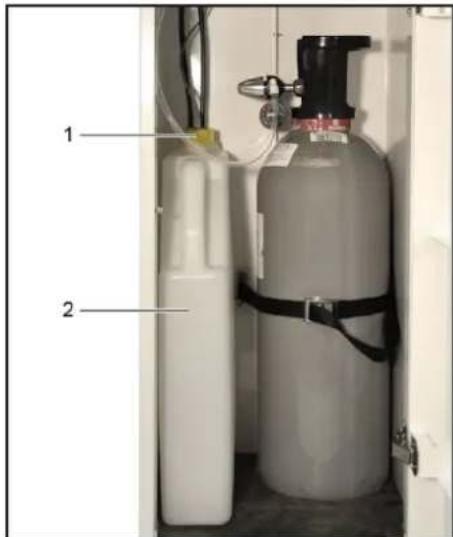

	Maak de jerrycan leeg.
	Controleer de jerrycan op properheid en reinig of verwang hem indien nodig.
elk kwartaal	Controller de ingangszeef in de wateraansluiting en reinig (zie „Verzoring en onderhoud/Ingangszeef reinigen").Reinig de ingangszeef bij sterke verontreiniging maandelijks.
halfjaarlijks Chemische reiniging uitvoeren.

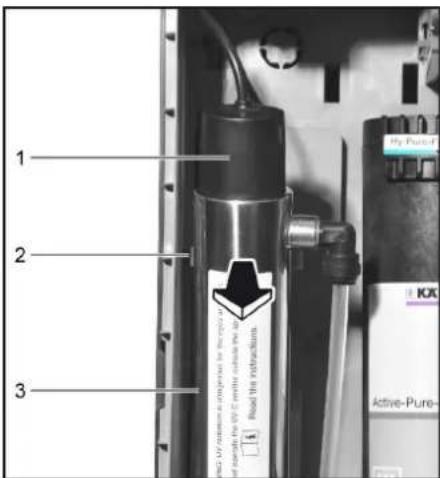

	Vervang het verlichtingsmiddel van de UV-lamp.
jaarlijks * Jaarlijks onderhoud latent uitvoeren.
	Vervang de Active-Pure- en Hy-Prolect-filter.
	Vervang de Hy-Pure-filter.
De intervallen voor de filtervenging gelden voor geefiniere de testvooraarden en konnen eventuele afwijken van de vermelde tijdsintervallen.

Inloopzeef reinigen

Sluit de watertoevoer naar het apparaat. Druk kort op de toets voor ongekoeld water om de waterdruk in het apparaat af te bouwen. Schroef de watertoevoerslang van het apparaat af. Trek de inloopzeef met een spitse tang eruit. Reinig de inloopzeef. Plaats de inloopzeef terug in het apparaat. Sluit de watertoevoerslang aan op de wateraansluiting aan de achterkant van het apparaat. Open de watertoevoer.

Chemische reiniging, spoeling na chemische reiniging, printerdeur

Een chemische reiniging moet na de eerste inbedrijfstelling, na een stilstand van meer dan vier dagen, na een filtervervanging of anders minstens alle 6 maanden uitgevoerd worden.

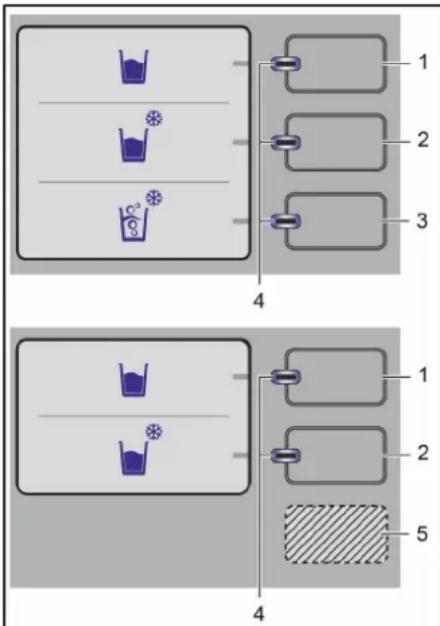

1 Toets voor ongekoeld water 2 Toets voor gekoeld water 3 Toets voor koolzuurhoudend water (optie) 4 Leds blauw en rood 5 Blinde toets

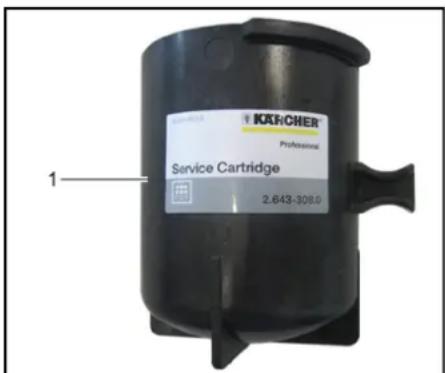

1 Service-cartridge

WAARSCHUWING

Beschadigingsgevaar. Als de service-cartridge aan de rechter filterpositie in plaats van het Active-Pure-filter worden gebruikt, raakt het Hy-Protection-filter beschadigd. → Plaats de service-cartridge altijd op de linker filterpositie in de plaats van het Hy-Protection-filter.

VOORZICHTIG

Verwondingsgevaar bij contact met reinigingsmiddel. Draag tijdens de chemische reiniging veiligheidshandschoenen en veiligheidsbril.

→ Bij apparaten met druppelschaal het vat leegmaken. Zet een maatbeker van minstens 1 liter onder de wateruitvoer. → Bedien tegelijkertijd de toets voor ongekoeld water en de toets voor koolzuurhoudend water c.q. blinde toets.

Instructie:

Door deze twee toetsen tegelijkertijd in te drukken, wordt het reinigingsprogramma gestart. Tijdens het reinigingsprogramma is de afgifte van drinkwater vergrendeld. Het reinigingsprogramma duurt met aansluitende spoeling ca. 1 uur en moet volledig worden uitgevoerd. De besturing staat om veiligheidsredenen niet toe dat de spoeling voortijdig wordt gestopt.

Houd de toetsen bij het weerklinken van een signaaltoon ingedrukt tot de tweede signaaltoon weerklinkt. Alle leds knipperen blauw. Druk op een willekeurige toets. → De druk in het systeem wordt afgebouwd. Het proces duurt 30 seconden.

Alle leds knipperen rood.

Zolang de deur geopend en de druppelschaal verwijderd is, weerklinken signaaltonen.

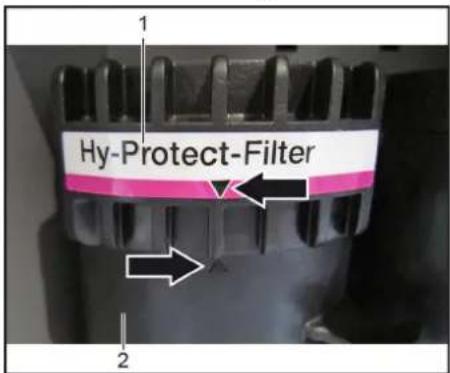

→ Hy-Protection-filter (filter aan de linkerkant) maar links draaien tot de lus zichtbaar is. → Trek de filter maar beneden uit de houder en neem het weg. → Breng reinigingsmiddel in de service-cartridge en zet de service-cartridge in de filterhouder. Dosering: 4 reinigingstabletten.

Instructie

De volgende stappen moeten uiterst zorgvuldig uitgevoerd worden, aangezien anders de werking van de chemische reiniging niet gegarandeerd is.

Als tijdens de chemische reiniging een storing optreedt (stroomuitval, uitschakeling van het apparaat, melding vol vat), springt het reinigingsprogramma steeds terug naar het spoelproces. De spoeling moet volledig worden uitgevoerd voordat de chemische reiniging opnieuw kan worden gestart.

Het reinigingsprogramma voortijdig stoppen of een verkorte spoeling uitvoeren is niet mogelijk.

Sluit de apparaatdeur en plaats de druppelschaal.

Plaats een maatbeker onder de wateruitvoer.

De led van de toets voor ongekoeld water knippert blauw.

Druk op de toets voor ongekoeld water en laat 500 ml water aflopen om de service-cartridge te vullen.

5 seconden na het loslaten van de toets begint de oplostijd van de reinigingstabletten.

Wacht 2,5 minuten, waarbij alle leds rood knipperen.

Zodra de led van de toets voor ongekoeld water blauw knippert, moet de toets opnieuw worden ingedrukt tot nog eens 500 ml water in de maatbeker is gestroomd.

Nu wordt de leiding voor ongekoeld water met reinigingsoplossing gespoeld.

5 seconden na het loslaten van de toets begint de inwerktijd.

Maak de maatbeker tijdens de inwerktijd van 2,5 minuten leeg en plaats deze opnieuw onder de wateruitvoer.

Zodra de led voor gekoeld water blauw knippert, moet de toets bediend worden tot nog eens 500 ml water afgevoerd worden.

De leiding voor gekoeld water wordt gespoeld.

5 seconden na het loslaten van de toets begint de inwerktijd.

Maak de maatbeker tijdens de inwerktijd van 2,5 minuten leeg en plaats deze opnieuw onder de wateruitvoer.

Zodra de led voor koolzuurhoudend water blauw knippert, moet de toets bediend worden tot nog eens 500 ml water afgegeven werd. De leiding voor koolzuurhoudend water wordt gespoeld.

→ 5 seconden na het loslaten van de toets begint de inwerktijd.

→ Gedurende de inwerktijd van 15 minuten knipperen alle leds rood en zijn de toetsen gedeactiveerd.

Maak de maatbeker tijdens de inwerktijd leeg en plaats hem opnieuw onder de wateruitvoer.

→ Na de beëindiging van de inwerktijd branden alle leds rood.

Bedien tegelijkertijd de toets voor ongekoeld water en de toets voor koolzuurhoudend water c.q. blinde toets.

Houd de toetsen bij het weerklinken van een signaaltoon ingedrukt tot de tweede signaaltoon weerklinkt.

De druk in het systeem wordt afgebouwd. Het proces duurt 30 seconden.

→ Plaats de filter van onderen in de overeenkomstige houder. Neem de positie van de Ius in acht.

→ Draai de filter tot de aanslag maar rechts.

→ Controleer de inbouwpositie.

→ De markering op het etiket van de houder en op de filter moeten aan elkaar gericht zijn.

Sluit de apparaatdeur en plaats de druppelschaal. Plaats een maatbeker onder de wateruitvoer. → De led van de toets voor ongekoeld water knippert blauw. → Start het spoelproces (zie „Spoeling na chemische reiniging").

Instructie

De chemische reiniging duurt inclusief spoeling ca. 1 uur.

Het water dat tijdens de reiniging wordt afgegeven, is niet geschikt voor consumptie.

Instructie

Houd de gewenste toets ingedrukt om water af te nemen.

Laat de toets los om te onderbreken.

De nodige spoelduur is bereikt als de wateruitvoer automatisch stopt en de volgende toets blauw knippert.

Plaats een spoelbeker (bestelnummer 6.640-341.0) onder de wateruitvoer.

Druk op de toets voor ongekoeld water.

De waterafgifte kan op elk moment worden onderbroken.

Het spoelproces duurt in totaal 2,5 minuten.

Maak de spoelbeker leeg en plaats hem opnieuw onder de wateruitvoer.

Druk op de toets voor gekoeld water.

De waterafgifte kan op elk moment worden onderbroken.

Het spoelproces duurt in totaal 2,5 minuten.

Maak de spoelbeker leeg en plaats hem opnieuw onder de wateruitvoer.

Toets voor koolzuurhoudend water (optie) indrukken.

De waterafgifte kan op elk moment worden onderbroken.

Het spoelproces duurt in totaal 2,5 minuten.

Als de spoeling is afgesloten, branden alle leds rood. Om de chemische reiniging af te sluiten en terug te keren naar het normale bedrijf:

→ Bedien tegelijkertijd de toets voor ongekoeld water en de toets voor koolzuurhoudend water c.q. blinde toets.

Houd de toetsen bij het weerklinken van een signaaltoon ingedrukt tot de tweede signaaltoon weerklinkt.

Het toestel wordt automatisch opnieuw geïnitialiseerd en is vervolgens bedrijfsklaar.

Alle leds branden blauw.

Bij WPD 200 en WPD 600:

Bij de aansluitende afgifte van koolzuurhoudend water bevat de eerste halve liter geen koolzuur!

Monsterneming

Om de functie van de chemische reiniging te kunnen controleren, moeten onmiddellijk na de beëindigde reiniging monsters genomen en door een erkend laboratorium geanalyseerd worden; daarbij moet rekening gehouden worden met de regels van de microbiologische wateranalyse.

Filteruit- en inbouwen

WAARSCHUWING

Gezondheidsgevaar door het binnendringen van kiemen

Let bij het vervangen van de filterpatronen bijzonder op hygiëne en properheid.

Raak aansluitingen van de houders en de filter niet aan. Draag bij het vervangen steriele wegwerphandschoenen.

→ Watertoevoer naar het apparaat sluiten. Opvangbak onder de wateruitlaat van het toestel plaatsen. Toets ongekoeld water indrukken, tot er geen water meer uit komt. → Apparaatschakelaar op "0" stellen. Neem de druppelschaal weg en open de apparaatdeur.

1 Houder

2 Lus 3 Filter 4 Greep a Filter wegnemen b Filter aanbrengen Draai de filter naar links tot de lus zichtbaar is. Trek de filter naar beneden uit de houder en neem hem weg.

Instructie:

De verbruikte filter kan als huisafval verwijderd worden nadat het water is afgelaten.

Steriele handschoenen dragen. Nieuw filter uitpakken → Draai de filter zodanig dat de greep aan de linkerkant staat en zet hem onderaan in de overeenkomstige houder. Draai de filter tot de aanslag maar rechts.

1 Houder

2 Filter

→ Controleer de inbouwpositie.

De markering op het etiket van de houder en op de filter moeten naar elkaar gericht zijn.

Instructie

Indien beide filters tegelijkertijd vervangen worden, moet de andere filter nu eveneens vervangen worden. Het volgende spoelproces kan dan voor beide filters tegelijkertijd uitgevoerd worden.

Instructie

Filters moeten in dezelfde positie ingebouwd en mogen niet onderling verwisseld worden! Neem de markering in acht!

Sluit de apparaatdeur en plaats de druppelschaal. Plaats een kom onder de wateruitvoer.

→ Apparaatschakelaar op 'p' stellen. → Watertoevoer opnieuw openen. Plaats een kom onder de wateruitvoer. Druk op de toets voor ongekoeld water. De nieuwe filter wordt gespoeld. De maximale afgifteduur is beperkt tot 60 seconden. Druk op de toets voor ongekoeld water om het spoelproces verder te zetten. → Spoel de filter tot het afgegeven water helder en geurvrij is, maar echter minstens met 20 liter. Na elke filtervervanging wordt aanbevolen om een chemische reiniging uit te voeren (zie 'Chemische reiniging').

UV-verlichtingsmiddel uit- en inbouwen

Het verlichtingsmiddel van de UV-lamp moet elke 6 maanden vervangen worden.

→ Trek de stekker uit het stopcontact. → Apparaatschakelaar op '0' stellen. Neem de druppelschaal weg en open de apparaatdeur.

1 Afdekkap

2 Houder boven

3 UV-lamp

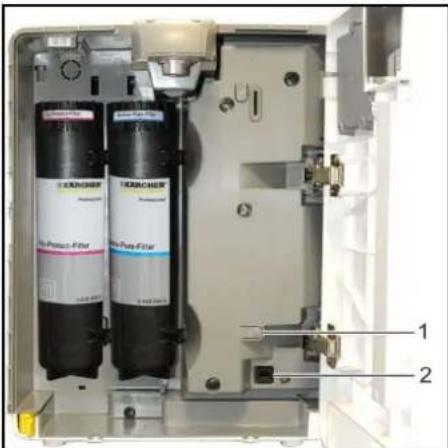

1 Veiligheidsschakelaar

Kantel de UV-lamp bovenaan maar voren UIT de houder.

De veiligheidsschakelaar wordt geactiveerd terwijl de UV-lamp wordt geactiveerd.

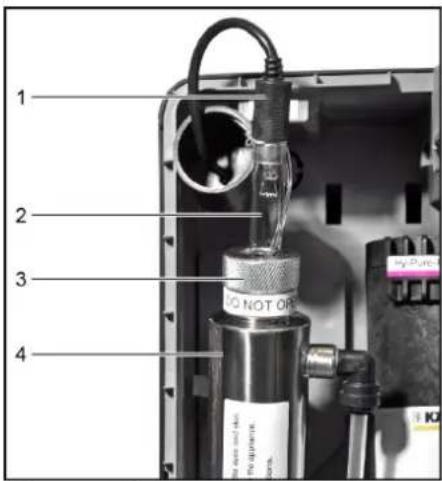

1 Bovenste stekker 2 Lichtmiddel 3 Kartelmoer met pakking 4 UV-lamp

Instructie

Schroef de kartelmoer met pakking niet los (wateruitlaat). Vermijd draaibewegingen bij het verwijderen van het verlichtingsmiddel.

Verwijder de afdekking. Trek het verlichtingsmiddel ongeveer 10 cm uit de cilinder. Verwijder de bovenste stekker. Trek het verlichtingsmiddel uit de cilinder.

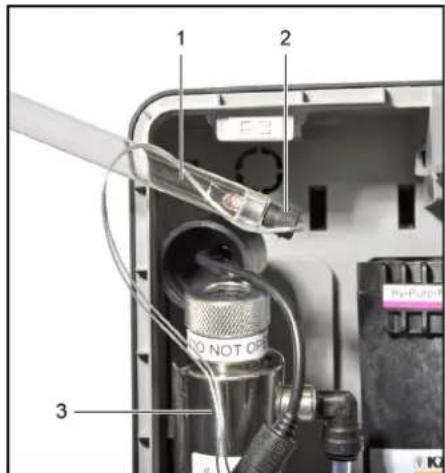

1 Lichtmiddel

2 Onderste stekker

3 UV-lamp

Verwijder de onderste stekker. Verwijder het verlichtingsmiddel en voer het af via het huishoudelijk afval.

LET OP

Verlichtingsmiddelen zijn gevoelig voor vet. Raak verlichtingsmiddelen niet met de vingers aan. Reinig verontreinigde verlichtingsmiddelen voor de inbouw met een droge, vetvrije doek.

Neem het nieuwe verlichtingsmiddel uit de verpakking. Steek de onderste stekker op het nieuwe verlichtingsmiddel. Schuif het verlichtingsmiddel ongeveer voor de helft in de UV-lamp.

Instructie

Schuif beide kabels van de onderste stekker samen met het verlichtingsmiddel voorzichtig in de UV-lamp.

Steek de bovenste stekker op het verlichtingsmiddel. Schuif het verlichtingsmiddel volledig in de UV-lamp. Breng de afdekking aan. Klap de UV-lamp naar achteren en laat ze in de bovenste houder vastklikken.

De veiligheidsschakelaar wordt bediend.

Sluit de apparaatdeur en plaats de druppelschaal. Steek het netsnoer in het stopcontact. Zet de apparaatschakelaar op "I".

Druppelschaal leegmaken

Zodra de druppelschaal het maximale vulpeil heeft bereikt, begint de led van de toets voor ongekoeld water blauw te knipperen.

Druppelschaal verwijderen. Maak de druppelschaal leeg. Controleer de druppelschaal op verontreiniging en reinig deze eventueel. Breng de druppelschaal weer aan. Het apparaat is opnieuw bedrijfsklaar. De selectie watersoorten wordt op het display weergegeven.

Jerrycan (optie) leegmaken

Zodra de jerrycan zijn maximale vulpeil heeft bereikt, begint de led van de toets voor gekoeld water blauw te knipperen. Open de deur van de voet.

1 Deksel met vulpeilsensor 2 Jerrycan

Draai het deksel eruit. Neem het deksel met vulpeilsensor weg. Neem de jerrycan eruit en maak hem leeg. Breng de jerrycan opnieuw aan. Breng het deksel met vulpeilsensor aan en draai het vast. Sluit de deur van de voet. Alle leds branden blauw. Het apparaat is opnieuw bedrijfsklaar.

Algemene instructies voor de omgang met CO2-flessen

Bij vervanging van CO2-flessen moeten de veiligheidsinstructies van de gasleveranciers en eventuele wettelijke bepalingen in acht genomen worden.

De CO2-fles moet uitgerust zijn met de door Kärcher vrijgegeven drukregelaar, zodat het koolzuurgehalte van het water kan worden ingesteld. De kooldioxide E 290 moet voldoen aan de reinheidseisen volgens de richtlijn 96/77/EU (levensmiddelenkwaliteit) en volgens Art. 7 van de richtlijn 89/107/EEG gekenmerkt zijn. Voordat een gasfles in gebruik wordt genomen, moet men zich ervan vergewissen dat de juiste gassoort ter beschikking wordt gesteld. Betrouwbare informatie over de gassoort vindt u alleen op het waarschuwingsetiket dat op elke gasfles aanwezig is. De kleur van de gasfles geeft niet altijd duidelijke informatie over de gassoort. Een gasfles waarvan twijfel bestaat over de inhoud ervan of die op een of andere manier opvalt (beschadiging, verhitting, sporen van mechanische bewerking) mag niet gebruikt worden. Landspecifieke regelingen moeten in acht genomen worden.

GEVAAR

Explosiegevaar!

Sluit geen CO2-fles met stijgbuis aan. Flessen met stijgbuis zijn bijvoorbeeld herkenbaar aan een rode waarschuwingssticker. Levensgevaar door eventueel barstende CO2-gashouder. Stel de hogedrukgashouder verticaal op en zet hem vast. Sluit de hogedrukgashouder nooit aan zonder drukregelaar en veiligheidsventiel. De drukregelaar met veiligheidsventiel moet vrijgegeven zijn voor dat type apparaat.

Verstikkingsgevaar door ontsnappende kooldioxide.

Ventileer de opstelruimte voldoende of installeer een geschikte gasalarminstallatie. Stel de gasfles niet bloot aan directe zonnestraling. De gasfles moet beschermd zijn tegen overmatige opwarming. Breng een zichtbare markering aan die wijst op de eventuele aanwezigheid van gasvormig CO2.

CO2-fles vervangen

Voorstel voor de vervanging van de CO₂-fles:

WPD 100	Geen
WPD 200	Toets voor koolzuurhoudend water gedeac-
WPD 600	tiveerd
	Led voor koolzuurhoudend water knippert

1 Draaiknop 2 Drukregelaar 3 Wartelmoer 4 Hoofdkraan 5 Manometer regeldruk 6 CO₂-slang

Open de deur van de voet. Sluit de gasfles aan op de hoofdkraan. → Draai de drukregelaar op 0. Schroef de drukregelaar van de lege gasfles. Schroef de beschermkap op de lege gasfles. Maak de spanriem ter beveiliging van de CO₂-fles los. Neem de lege gasfles weg. → Plaats de nieuwe gasfles in de voet en zet deze vast met een spanriem. → Schroef de beschermkap van de nieuwe gasfles los. → Open de hoofdkraan kort zodat eventueel aanwezig vloeibaar CO₂ kan ontsnappen. Schroef de drukregelaar op de nieuwe gasfles. Let daarbij op een correcte montage van de afdichtring. → Open de hoofdkraan van de gasfles langzaam. Stel op de drukregelaar 3 bar in met behulp van de draaiknop. Sluit de hoofdkraan van de gasfles. → Lees de weergegeven waarde af op de manometer regeldruk. → De weergegeven waarde moet gedurende minstens 5 minuten constant blijven. Bij een duidelijke drukdaling: Controleer of de O-ring tussen de gasfles en de drukregelaar aanwezig en onbeschadigd is. Vervang de defecte O-ring. Controleer de correcte positie van de drukregelaar. Draai de wartelmoer stevig aan. Controleer de slangverbinding aan de drukregelaar en de CO₂-slang op zichtbare beschadiging. Raadpleeg de klantenservice in geval van twijfel. → Als de drukdaling met de vermelde maatregelen niet kan worden opgelost, is de drukregelaar defect en moet deze vervangen worden. Open de hoofdkraan. Stel de bedrijfsdruk op de drukregelaar in met behulp van de draaiknop. WPD 100: Voorinstelling 4 bar, indien nodig bijregelen. WPD 200/600: stel de CO₂-drukregelaar voor de waterafgifte eerst in op ca. 3 bar (statisch) en controleer nadien of de druk tijdens de afgifte van koolzuurhoudend water (sparkling) ca. 3,0 bar bedraagt. Sluit de deur van de voet. Plaats een kom onder de wateruitvoer. Alleen WPD 200/600: Neem na het vervangen van de CO₂-fles een liter "sparkling water" af zodat de CO₂-menger opnieuw gevuld wordt.

Instructie:

	Waterstraal spat sterk	Water zwak kool- zuurhoudend
WPD 100	CO2druk verlagen CO	2-druk verhogen
WPD 200 WPD 600	CO2druk controlleder Compensatieregelaar instellen (zie "Inbe- drifstelling/compensatieregelaar instellen").

Instructie:

Als de drukregelaar van de CO₂-fles wordt afgeschroefd terwijl er nog voldoende druk aanwezig is, worden de O-ringen tussen de fles en de drukregelaar vervormd en moeten deze vervangen worden.

425 g CO₂-fles vervangen

1 Drukregelaar

2 Schroefverbinding fles

3425gCO fles

Neem de druppelschaal weg en open de apparaatdeur. Draai de drukregelaar in de stand "OFF". Draai de 425 g CO₂-fles uit de schroefverbinding. Neem de 425 g CO₂-fles eruit. Neem de afdekking van de CO₂-fles weg. Schroef de 425 g CO₂-fles op de schroefverbinding van de drukregelaar. Als er weerstand voelbaar is, moet de 425 g CO₂-fles nog een beetje verder gedraaid worden tot ze vast zit. Daarbij kan een kort sissend geluid hoorbaar zijn. Stel de drukregelaar in op stand "4". Sluit de apparaatdeur en plaats de druppelschaal. Regel de druk na de inbedrijfstelling met de drukregelaar bij om de gewenste CO₂-concentratie in het water te bereiken.

Instructie:

Waterstraal spat sterk Water	zwak koolzuurhou-dend
CO2-druk verlagen CO	2-druk verhogen

Instructie:

425 g CO₂-flessen zijn verkrijgbaar in drogisterijen, elektronicawinkels en supermarkten.

Verbruiksmateriaal

Benaming Beschrijving Bestelnr.
Reservefilter Active-Pure filter	Verwijdenen van negatie smaak- en geurstoffen (bv. chloor), teghonden van zware metalen en verontreinigering van het leidingsystem	2.643-305.0
Reservefilter Hy-Protection filter	Tegenhonden van virussen en bacteriën 2.643-306.0
Reservefilter Hy-Pure-filter	Combinatie van Active-Pure- en Hy-Protection-filter 2.643-307.0
UV-verlichtingsmiddel Vervangingslamp OSRAM GERMICIDAL PURITEC HNS G5 11W 6.640-634.0
O-ring 11,91 x 2,62 KTW Pakking van de drukregelaar aan de schroefverbinding van de fles 6.640-731.0

Reinigingsmiddel voor de chemische reiniging

Benaming Beschrijving	Bestelnr.
Bevi Tabs alkalisch	Chemisch Reinigungsmittel voor de halflaarlijkse binnenreiniging van de WPD's, verpakkingseenheid 1x 10 tabletten	6.295-891.0
Service Cartridge WPD Range	Hulpgereedschap voor de chemische reiniging. 2.643-308.0

Schoonmaakmiddel voor het reinigen van de buitenkant van het apparaat. Toebehoren

Benamling Beschrijving	BestelNr.
CA 30 R	Gebruiksklare oppervlaktereinigung voor normale verruiling, 0,5I-fles+zonder spuitkop (afzonderlijk bestellen)	6.295-686.0
Spuitkop voor CA 30 R	Bij de eerste bestelling van CA 30R is deze herbruikbare spuitkop voor de spuitfles vereist.	6.295-723.0
RM 735	Neutraal ont smettingsmiddel, 20ml-concentraat voor 0,25 I ont smettingssoplossing	6.295-476.0
Spuitfles leeg	Voor het aanmegen en gebruik van de ont smettingssoplossing RM 735, 0,25I-inhoud	6.295-575.0

Voet

Beschrijving	Bestelnr.
Voet wit	2.643-266.0
Voet zwart	2.643-267.0
Aanbouwset afdekking bekerdis-penser	2.643-785.0

Proefbeker Reserveonderdelen

Beschrijving	Bestelnr.
Spoelbeker 4 I	6.640-341.0

Beschrijving	Bestelnr.
Drukregelaar 1,5 - 6 bar - 1½	6.640-625.0
Lakstift signaalwit RAL 9003	6.640-326.0
Afdekking wateraansluiting WPD wit	5.640-407.0
Afdekking wateraansluiting WPD Zwart	5.640-618.0
Schaal druppelschaal WPD	5.640-599.0

Flessen

	Beschrijlvng	Bestelnr.
	Fles 0,5 l, tritaan, vaat-wasbestendig	6.640-430.0
	Fles 0,75 l, tritaan, vaat-wasbestendig	6.640-512.0
	Fles 0,6 l met mondstuk en deksel van tritaan, vaatwasbestendig	6.640-469.0

Bekers

Beschrijving	Bestelnr.
Kunststoffbekers, 200 ml, zonder lo-go, 3000 stuks	6.640-454.0
Kunststoffbeker, 200 ml, met KÄR-CHER-logo, 3000 stuks	6.640-453.0
Bekers van hardpapier, ook voor warme dranken, 180 ml, zonder lo-go, 2500 stuks	6.640-455.0
Beker van hard papier, ook voor hete dranken, 180 ml, met KÄR-CHER-logo, 2500 stuks	6.640-460.0

Kannen

	Beschrijving	Bestelnr.
	Waterkan, 1 l, van glas, met kunststofdeksel en KARCHER-Logo, mag in vaatwasmachine	6.640-431.0
	Karaf Eva Solo, 1 l, mag in vaalwasmachine.	0.017-575.0

Installatiemateriaal

Beschrijving	Bestelnr.
Lekstroom-veiligungsdschakelaar 30 mA, 230 V, 50 Hz	6.640-427.0
Teruglooblokkeersystem	4.640-463.0
Aquastop, lekwatermelder met magneetventiel en messing schroefverbinding G 3/4"	6.640-291.0
Water Block, beveligting gegen over-stroming	6.640-338.0
Aanbouwset extra gewicht voet WPD	2.643-474.0
Aanbouwset vloerbevestiging WPD	2.643-483.0

Hulp bij storingen

WAARSCHUWING

Gevaren voor de gezondheid door een onvakkundig hersteld apparaat. Het apparaat mag alleen hersteld worden door geschoold vakpersoneel.

Voor alle werkzaamheden aan het toestel:

Apparaatschakelaar op "O" stellen. Netstekker uittrekken. Watertoevoer sluiten.

Controlelampjes

1 Toets voor ongekoeld water 2 Toets voor gekoeld water 3 Toets voor koolzuurhoudend water (optie) of blinde knop 4 Leds blauw en rood

Storing / Aanduiding Mogelijk corzaak Oplossing
De led van de toets voor ongekoeld water knippert blauw.		Lekbak vol Maak de druppelschaal leeg
De led van de toets voor gekoeld water knippert blauw.		Jerrycan vol Maak de jerrycan leeg.
Geen CO2in het water (alleen WPD 100). CO		7-druk te laag ingesteld. CO	7-druk verhogen tot resultaat bevredigend is.
Niet WPD 100	Toets voor koolzurhoudend water gedeactiveeerd	CO2-fles leeg CO	7-fles verrangen
	De led van de toets voor koolzurhoudend water brandt rood.	Levelsensor carbonator defect Apparaatschakelaar op „0" stellen. Na ca. 5 minutes het apparaat opnieuw inschakelen Bij opnieuw optreten service contacteren
	Geen CO2in het water, toets voor koolzurhoudend water Niet vergrendel	CO2-fles bijna leeg Open de deur van de	voet. Observeer de manometer tijdens de afgifting van koolzurhoudend water. Als de druk duidelijk daalt, moet de CO2-fles verrangen worden.
Na chemische reiniging geen CO2in het water. Na de chemiche reiniging 1 "sparkling water" arefemen.
Apparaat levert geen water, toontchalter "Bedrijfsklaar". Alle leds branden blauw.		Watertoevoer onderbroken.	Watertoevoer controeren, aflsuitkleppen controeren. Indien de storing aanhoudt, de service raadplegen.
Apparaat werknet Niet / geen enkele led brandt of knippert.		Stroomvoorziening gestoord.	Netstekker in het stopcontact steken.
		Toestel uitgeschakeld.	Apparaatschakelaar op „1" stellen.
		Zekering doorgebrand.	Zekeringhoender naast de hoofdschakelaar eruit trekken, zekering verzvan-gen door een neue met bezelfde waarde. Als de zekering opnieuw doorbrandt, het apparaat uitschakelen en de service contacteren.
De led van de toets voor ongekoeld water brandt perma-nent rood en blauw.		Koelmodule 1 in het apparaat defect	Apparaatschakelaar op „0" stellen. Service oproepen
De led van de toets voor gekoeld water knippert tegeling-kertijd rood en blauw.		Temperatuur koelmodule 1 te laag	Apparaatschakelaar op „0" stellen. Service oproepen
De led van de toets voor gekoeld water knippert afwisse-lend rood en blauw.		Temperatuur koelmodule 2 te laag	Apparaatschakelaar op „0" stellen. Service oproepen
Alle rode en blauwe leds branden		Elektronicafout	Service oproepen
Functiestoring bedieningsveld (toetsen) nadat vloeistof van boven is binnengedrongen		OmgevaltenJerrycan op bovenkant ap-paraat	Apparaatschakelaar op „0" stellen. Apparaat na 12 uren opnieuw inschakelen Bij opnieuw optreten service contacteren
Slechte waterafvoer uit de druppelschaal (enkel appar-ten met afvoer�aafvoerleiding)		Ontbrekende sifon	Sifon installeren
		Hoogteverschilussen druppelschaal en afvoerleiding te Klein	Hoogteverschil vergroten
Slechte waterafvoer uit de druppelschaal (apparaten me afvoer�aafvoerleiding ofJerrycan)		Afvoer druppelschaal of afvoerslang ver-ontreinigd	Druppelschaal reinigen, afvoerslang reinigen.
Storingijdens een chemische reiniging: alle leds branden rood en er werkblinkt een intervaltoon.		Stroomuitval, apparaatschakelaar op "0" gezet.	De chemische reiniging worden onderbroken en het programme springtag auto-matisch waar het begin van de spoeling Spoeling volledig uItvoeren (zie "Verzorging en onderhoud/Spoeling na chemische reiniging"). Start de chemische reiniging opnieuw (zie "Verzorging en onderhoud/Che-mische reiniging").
		Vulpilsensor van het vat (optie) in de voet reageert.	Vat leegmaken (zie "Verzorging en onderhoud/Vat (optie) leegmaken"). De chemische reiniging worden onderbroken en het programme springtag auto-matisch waar het begin van de spoeling Spoeling volledig uItvoeren (zie "Verzorging en onderhoud/Spoeling na chemische reiniging"). Start de chemische reiniging opnieuw (zie "Verzorging en onderhoud/Che-mische reiniging").

Technische gegevens

		WPD 100 WPD 200 WPD 600
Bedrijfsspanning V/∼/Hz 220...240/1/50
Aansluitvermögen max. W 300 300 600
Minimale netbveiliging A10
Watercirculatiedruk MPa (bar) 0,15...0,6 (1,5...6)
Walteroevoer temperatuur °C +4...+35
Waterafgiffe, max. l/min 2
Temperatur gekoeld water *	°C	8
Instelling CO2-druk		Voorinstelling 4 bar instelbaar	Voorinstelling 3,0 bar bij waterafgiffe 2,8...3,2 bar
Omgevingstemperatuur °C +5...+35
Breedte	mm	365
Diepte	mm	530
Diepte met wateraansluiting	mm	600
Hoopte zonder voet	mm	465
Hoopte met voet	mm	1432
Gewicht
zonder voet	kg	30	35
met voet	kg	45	50
Geluidsniveau in de normale werkung	dB(A)	<60
* Standaardinstilling, kan alleen door de klantenservice worden gewijzigd. Minimale temperatuur 4°C.
	Hy-ProTECT filter	Active-Pure filter	Hy-Pure-filter
Max. toegel. mediumtemperatuur	+ 80°C	+ 35°C	+ 80°C
max. toegelaten bedrijfsdruk	0,6 MPa (6 bar)
max. doorvoer	120 l/h
max. capaciteit	10.000 liter	10.000 liter	2.500 liter
Materialen / Toelatingen	Alle watergeleidende onderden / componenten zijn overeenkomstig de technische stand van zaken geschikt en toegelaten voor het gebruik in direct contact met drinkwater.Het apparaat worden door het Institut FreseniusGPCertificaaterd als geschikt voor levensmiddelen en beantwoordt aan de eisen van het Duise mineraal- en tafelwaterdecreet.

Reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert. Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoren uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal- of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouw, en in de door ons in de handel gebrachte uitvoering, voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Van toepassing zijnde EU-richtlijnen

2006/95/EG

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 60335-1

EN 60335-2-75

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 62233:2008

EN 50581

Toegepaste nationale normen

Toegepaste verordeningen

1935/2004

10/2011

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Onderhoudsblad WPD 100 / 200 / 600
Toestel Plaats van de installment:
Toesteltypê: Datum van de installment:
Seriennummer: Installatie door:
De exploitant werden erop gewezen dat de waterkwaliteit regelmatig moet worden gecontroleerd volgens de nationale en lokale voorschroften. De exploitant werden erop gewezendat hij verantwoordelijk is voor de uitvoerings van de regelmatig onderhoudswerkzaamheden volgens het hoofdstuk „Onderhoudsschema".Handtekening service-technicien Plaats, datum Handtekening klant
Datum:	technicius	Bedrijfsuren	Vervanging van filter			Overige onderdelen		Chemische renging	Opmerking
			Hy-Protekt* Active-Pure* Hy-Pure*
