MANUALE UTENTE HD 717 M Plus Kärcher

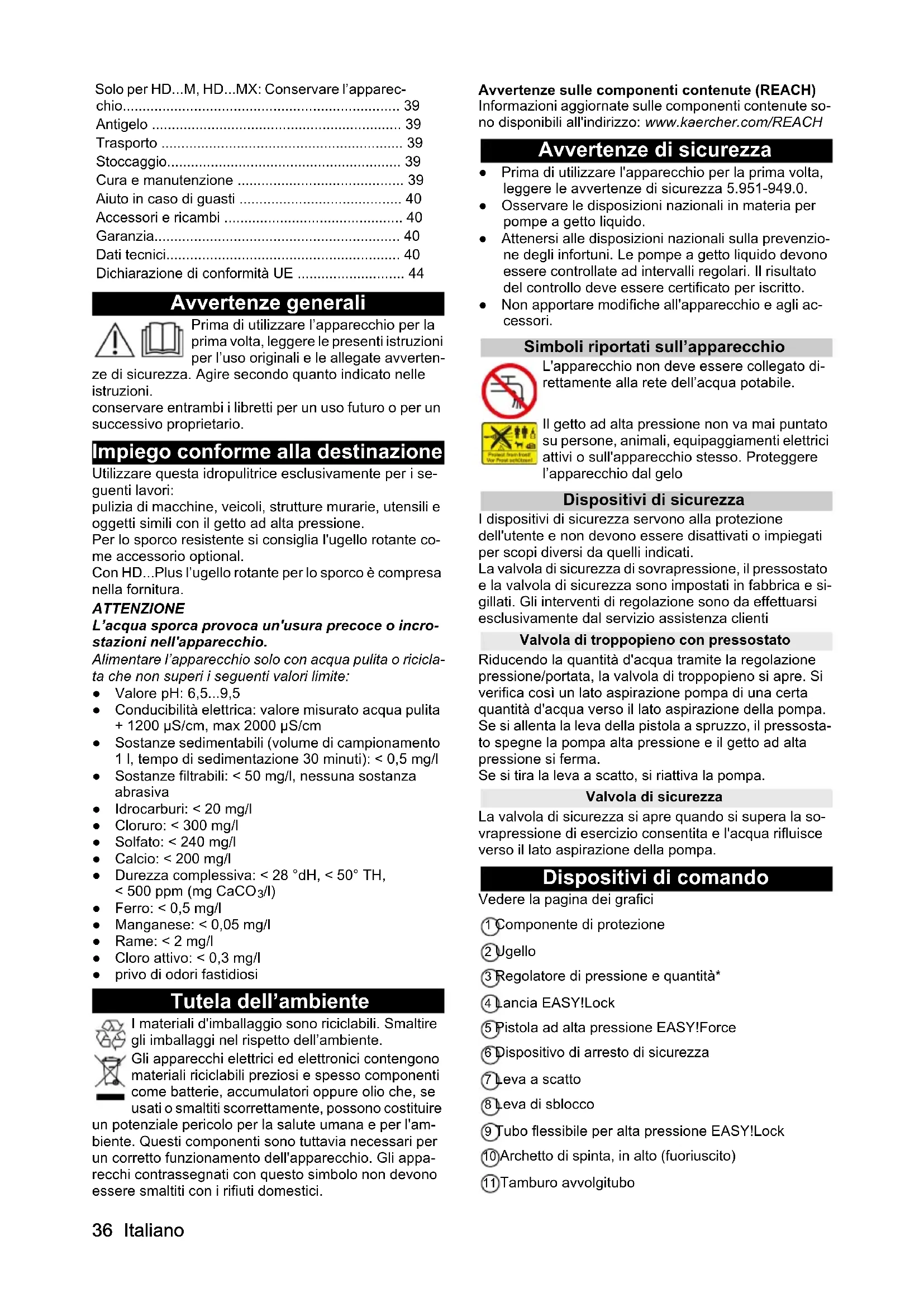

Solo per HD...M, HD...MX: Conservare l'apparecchio.... 39

Antigelo 39

Trasporto 39

Stoccaggio.... 39

Cura e manutenzione 39

Aiuto in caso di guasti 40

Accessori e ricambi 40

Garanzia.... 40

Dati tecnici.... 40

Dichiarazione di conformità UE 44

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avvertenze di sicurezza. Agire secondo quanto indicato nelle istruzioni.

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alla destinazione

Utilizzare questa idropulitrice esclusivamente per i seguenti lavori:

pulizia di macchine, veicoli, strutture murarie, utensili e oggetti simili con il getto ad alta pressione.

Per lo sporco resistente si consiglia l'ugello rotante come accessorio optional.

Con HD...Plus l'ugello rotante per lo sporco è compresa nella fornitura.

ATTENZIONE

L'acqua sporca provoca un'usura precoce o incrostazioni nell'apparecchio.

Alimentare l'apparecchio solo con acqua pulita o riciclata che non superi i seguenti valori limite:

• Valore pH: 6,5...9,5
• Conducibilità elettrica: valore misurato acqua pulita + 1200 μS/cm, max 2000 μS/cm
• Sostanze sedimentabili (volume di campionamento 1 l, tempo di sedimentazione 30 minuti): < 0,5 mg/l
• Sostanze filtrabili: < 50 mg/l, nessuna sostanza abrasiva

• Idrocarburi: < 20 mg/l

- Cloruro: < 300 mg/l

- Solfato: < 240 mg/l

• Calcio: < 200 mg/l

- Durezza complessiva: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

- Ferro: < 0,5 mg/l

• Manganese: < 0,05 mg/l

- Rame: < 2 mg/l

- Cloro attivo: < 0,3 mg/l

• privo di odori fastidiosi

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Avvertenze di sicurezza

• Prima di utilizzare l'apparecchio per la prima volta, leggere le avvertenze di sicurezza 5.951-949.0.
• Osservare le disposizioni nazionali in materia per pompe a getto liquido.
• Attenersi alle disposizioni nazionali sulla prevenzione degli infortuni. Le pompe a getto liquido devono essere controllate ad intervalli regolari. Il risultato del controllo deve essere certificato per iscritto.
• Non apportare modifiche all'apparecchio e agli accessori.

Simboli riportati sull'apparecchio

L'apparecchio non deve essere collegato direttamente alla rete dell'acqua potabile.

Il getto ad alta pressione non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. Proteggere l'apparecchio dal gelo

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere disattivati o impiegati per scopi diversi da quelli indicati.

La valvola di sicurezza di sovrapressione, il pressostato e la valvola di sicurezza sono impostati in fabbrica e sigillati. Gli interventi di regolazione sono da effettuarsi esclusivamente dal servizio assistenza clienti

Valvola di troppopieno con pressostato

Riducendo la quantità d'acqua tramite la regolazione pressione/portata, la valvola di troppopieno si apre. Si verifica così un lato aspirazione pompa di una certa quantità d'acqua verso il lato aspirazione della pompa. Se si allenta la leva della pistola a spruzzo, il pressosta-to spegne la pompa alta pressione e il getto ad alta pressione si ferma.

Se si tira la leva a scatto, si riattiva la pompa.

Valvola di sicurezza

La valvola di sicurezza si apre quando si supera la so-vrapressione di esercizio consentita e l'acqua rifluisce verso il lato aspirazione della pompa.

Dispositivi di comando

Vedere la pagina dei grafici

① Componente di protezione
② Ugello
③ Regolatore di pressione e quantità*
④ Lancia EASY!Lock
⑤ Pistola ad alta pressione EASY!Force
⑥ Dispositivo di arresto di sicurezza
⑦Leva a scatto
⑧ Leva di sblocco
⑨ Tubo flessibile per alta pressione EASY!Lock
⑩ Archetto di spinta, in alto (fuoriuscito)
⑪Tamburo avvolgitubo

⑫ Archetto di spinta, in basso (rientrato)

⑬ Nastro di gomma

⑭ Serracavo, in HD...M anche portatubo

⑮ Supporto della lancia

⑯ Ripiano per ugello rotante*

⑰Interruttore dell'apparecchio

⑱ Astuccio per lancia

⑲Attacco di alta pressione EASY!Lock

20 Setaccio

21 Bocchettone tubo flessibile

22 Dado a risvolto

②3 Collegamento idrico

⑳Pattino scorrevole/Pattino fisso

25 Sostegno per ugello per schiumatura*

⑳Sostegno da trasporto per pulitore superficiale*

27 Sbloccaggio archetto di spinta

28 Manovella

* in dotazione solo ad alcune varianti di apparecchio

Contrassegno colore

• Gli elementi di comando per il processo di pulizia sono gialli.
• Gli elementi di comando per la manutenzione ed il service sono grigio chiaro.

Disimballaggio

1. Al momento del disimballaggio, controllare il contenuto della confezione.
2. Eventuali danni da trasporto vanno comunicati immediatamente al rivenditore.
3. Solo per HD...M St: Conservare la maschera per foratura sulla scatola per il montaggio a parete dell'apparecchio.

Montaggio accessori

Nota

In HD...M St gli accessori non sono compresi nella fornitura.

Nota

Il sistema EASY!Lock unisce componenti tramite filettatura ad alta velocità soltanto con un giro rapido e sicuro.

Figura A

1. Inserire l'ugello ad alta pressione sulla lancia.
2. Montare e stringere a fondo il dado a risvolto (EASY!Lock).
3. Collegare la lancia alla pistola AP e stringere a fondo (EASY!Lock).

Per gli apparecchi senza avvolgitubo:

1. Collegare il tubo flessibile per alta pressione alla pistola a pistola AP e all'attacco alta pressione dell'apparecchio, stringendo a fondo (EASY!Lock).

Per gli apparecchi con avvolgitubo:

1. Stendere il tubo flessibile per alta pressione sul pavimento.
2. Ruotare la manovella in senso orario e avvolgere il tubo flessibile per alta pressione in modo uniforme

sull'avvolgitubo. Fare attenzione che il tubo flessibile non venga piegato.

1. Collegare il tubo flessibile per alta pressione alla pistola AP e stringere a fondo (EASY!Lock).

Messa in funzione

Montaggio HD...M St

△PERICOLO

Pericolo di lesioni, pericolo di scossa elettrica

L'installazione dell'alimentazione dell'acqua, dei collegamenti elettrici e di un rete di alta pressione possono essere eseguiti solo da personale specializzato autorizzato.

Condizioni ambientali

• Ambiente secco e al riparo dal gelo.
• Nessun rischio di esplosione.
• Fondo piano stabile o parete portante.
• Non installare nelle vicinanze di abitazioni o uffici (emissione di rumore).
• Accessibile per gli interventi di manutenzione.
• Scarico acqua sul luogo di installazione.

Fissaggio dell'apparecchio

Nota

Viti e tasselli per il fissaggio del supporto non sono compresi nella fornitura. Devono essere procurati a parte ed essere adatti alle esigenze del luogo di installazione. Diametro delle viti richiesto 6...8 mm.

PERICOLO

Pericolo di lesioni causato dalla caduta dell'apparecchio

Nella selezione degli elementi di fissaggio considerare il peso dell'apparecchio e la portata del luogo di installazione.

Figura B

① Montaggio a parete
② Montaggio a terra
③ Apertura di montaggio
4 Sostegno

1. Con l'aiuto della maschera per foratura segnare i fori sulla parete o sul pavimento.
2. Effettuare i fori.
3. Posizionare il supporto, serrare leggermente le viti.
4. Impostare la distanza del sostegno ruotando con una chiave a bocca.
5. Stringere le viti.
6. Posizionare l'apparecchio.

Collegamento elettrico

△PERICOLO

Pericolo di lesioni da scossa elettrica

Collegare l'apparecchio con una spina alla rete elettrica. È vietato un collegamento alla rete elettrica senza possibilità di distacco. La spina serve per il distacco dalla rete.

HD...M St: l'alimentazione elettrica necessaria per il funzionamento dell'apparecchio deve essere progettata per l'esercizio continuo.

HD...M St: Tutti i componenti conduttori, i cavi e gli apparecchi nell'area di lavoro devono essere protetti contro i getti di acqua.

1. Inserire la spina nella presa elettrica.

Collegamento idrico

Collegamento alla rete idrica

⚠AVVERTIMENTO

Rischio per la salute dovuto al riflusso dell'acqua sporca nella rete idrica.

Osservare le norme della società di approvvigionamento idrico.

Secondo quanto prescritto dalle regolamentazioni in vigore è necessario che l'apparecchio non venga usato mai senza separatore di sistema sulla rete di acqua potabile. Utilizzare un separatore di sistema della ditta KÄRCHER oppure in alternativa un separatore di sistema secondo la norma EN 12729 tipo BA. L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile. Collegare il separatore di sistema sempre alla mandata dell'acqua, mai direttamente all'apparecchio.

1. Verificare la pressione, la temperatura e la quantità della mandata dell'acqua. Per i requisiti vedere la sezione "Dati tecnici".
2. Collegare il separatore di sistema e il collegamento idrico dell'apparecchio con un tubo flessibile (lunghezza minima 7,5 m, diametro minimo 1"). Il tubo flessibile di mandata non è compreso nella dotazione.
3. Aprire l'alimentazione di acqua.

Aspirare l'acqua dal contenitore

1. Avvitare il tubo di aspirazione (cod. d'ordinazione 4.440-207.0) con il filtro (cod. d'ordinazione 4.730-012.0) al collegamento dell'acqua.
2. Sfiatare l'apparecchio.

Sfiatare l'aria eventualmente presente all'interno dell'apparecchio

1. Svitare l'ugello dalla lancia.
2. Lasciare attivato l'apparecchio, finché l'acqua non sia priva di bolle d'aria.
3. In caso di problemi di sfiato, lasciare funzionare l'apparecchio per 10 secondi, poi spegnerlo. Ripetere più volte la procedura.
4. Spegnere l'apparecchio.
5. Riavvitare l'ugello.

Solo HD...M St: Installazione dell'alta pressione

Nell'installazione devono essere osservate le prescrizioni vigenti per i sistemi di pulizia ad alta pressione fissi.

1. Collegare l'apparecchio con una tubazione flessibile ad alta pressione alla tubatura fissa.
2. Disporre la tubatura fissa in modo che siano necessari pochi cambi di direzione.
3. Disporre le tubazioni con delle fascette mobili o fisse per la compensazione dell'espansione dovuta a temperatura e pressione.
4. Sezione minima conduttura: a Tubature: diametro nominale DN 15 (1/2"). b Tubi flessibili: diametro nominale DN 6.

Uso

⚠PERICOLO

Rischio di lesioni a causa di getti d'acqua ad alta pressione.

Non fissare mai la leva a scatto e la leva di sicurezza in posizione attivata.

Non utilizzare la pistola AP se leva di sicurezza è dan-neggiata.

Prima di qualsiasi intervento sull'apparecchio spingere in avanti la leva di sicurezza della pistola AP.

Apertura/Chiusura della pistola AP

1. Aprire la pistola AP: Azionare la leva di sicurezza e la leva di azionamento.
2. Chiudere la pistola AP: Rilasciare la leva di sicurezza e la leva di azionamento.

Funzionamento ad alta pressione

L'apparecchio può essere fatto funzionare sia in verticale che in orizzontale.

Nota

L'apparecchio è dotato di un pressostato. Il motore funziona solo quando la pistola AP è aperta.

1. Apparecchio con avvolgitubo: Svolgere completamente il tubo flessibile di alta pressione dall'avvolgitubo.
2. Posizionare l'interruttore dell'apparecchio su "l".
3. Sbloccare la pistola a pistola AP, spingendo indietro la leva di sicurezza della pistola AP.
4. Aprire la pistola AP.
5. In caso di apparecchio con regolazione di pressione e quantità: impostare la pressione di esercizio ruotando la regolazione della pressione e quantità.

Utilizzo con detergenti

Nota

Per l'utilizzo con detergenti è necessaria una lancia a tazza per schiuma (opzionale).

⚠AVVERTIMENTO

Pericolo per la salute a causa di un uso errato di detergenti

Osservare le avvertenze di sicurezza riportate sui detergenti.

ATTENZIONE

Detergenti non idonei possono danneggiare l'appa-recchio e l'oggetto da pulire.

Usare solo detergenti autorizzati dalla ditta KÄRCHER. Osservare le indicazioni e il dosaggio del detergente. Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti.

I detergenti KÄRCHER garantiscono un lavoro senza inconvenienti. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.

Figura C

① Ugello per schiumatura
② Serbatoio
③ Kit montatura
Aggiunta di detergente: 3=elevata, 2=media, 1=bassa
④ Tubo flessibile di aspirazione
⑤ Pistola AP EASY!Force

1. Svitare il serbatoio.
2. Inserire la montatura desiderata nel tubo flessibile di aspirazione.
3. Riempire il serbatoio con il detergente.
4. Avvitare il serbatoio all'ugello per schiumatura.
5. Rimuovere la lancia dalla pistola AP.
6. Applicare l'ugello per schiumatura alla pistola AP e stringere a fondo.
7. Mettere il funzione l'idropulitrice.

Metodo di pulizia consigliato

1. Spruzzare misuratamente il detergente sulla superficie asciutta e lasciare agire (non far asciugare).
2. Sciacquare lo sporco sciolto con il getto ad alta pressione.

Sciacquare la lancia a schiuma

La lancia a schiuma deve essere sciacquata dopo l'utilizzo per evitare incrostazioni di detergente.

1. Svitare il serbatoio.
2. Riversare il resto di detergente nella confezione.
3. Pulire il serbatoio con acqua pulita.
4. Avvitare il serbatoio all'ugello per schiumatura.
5. Azionare per ca. un minuto l'ugello per schiumatura per sciacquare i residui detergente.
6. Svuotare il serbatoio.

Interrompere il funzionamento

1. Chiudere la pistola AP, l'apparecchio si disattiva.
2. Bloccare la pistola AP spingendo in avanti l'arresto di sicurezza.

Nota

Allo spegnimento dell'apparecchio, la pressione d'acqua viene abbassata del 70% circa. In questo modo diminuisce la forza di azione della pistola AP e aumenta la durata dell'apparecchio.

Continuare il funzionamento

1. Sbloccare la pistola AP spingendo indietro la leva di sicurezza.
2. Aprire la pistola AP, l'apparecchio si riattiva.

Conclusione del funzionamento

1. Chiudere la mandata dell'acqua.
2. Aprire la pistola AP.
3. Ruotare l'interruttore dell'apparecchio su "I" e lasciarla attivata per circa 5-10 secondi.
4. Chiudere la pistola AP.
5. Ruotare l'interruttore dell'apparecchio su "0/OFF".
6. Non estrarre mai la spina di alimentazione dalla presa con le mani bagnate.
7. Rimuovere l'afflusso d'acqua.
8. Aprire la pistola AP fino a completa depressurizzazione dell'apparecchio.
9. Bloccare la pistola AP spingendo in avanti l'arresto di sicurezza.

Solo per HD...M, HD...MX: Conservare l'apparecchio

1. Mettere la lancia con la pistola AP nel corrispondente astuccio e agganciare nel supporto lancia.
2. Avvolgere il cavo di rete attorno al reggicavo.
3. HD...M: Avvolgere il tubo flessibile d'alta pressione, appenderlo sopra il ripiano tubo e fissarlo con il nastro di gomma. HD...MX: Avvolgere il tubo flessibile per alta pressione sull'avvolgitubo e rientrare il manico della manovella.
4. Premere il tasto di sblocco dell'archetto di spinta e spingerlo.

Antigelo

ATTENZIONE

Apparecchi non completamente svuotati dell'acqua possono essere danneggiati dal gelo.

Conservare l'apparecchio in un luogo protetto dal gelo.

Se non è possibile conservare l'apparecchio al riparo dal gelo:

1. Svuotare l'acqua

2. Distribuire un prodotto antigelo commerciale all'interno dell'apparecchio azionando la pompa.

3. Mettere in moto l'apparecchio (massimo 1 minuto) fino a completo svuotamento della pompa e delle condutture.

Nota

Usare un antigelo per autoveicoli comunemente in commercio a base di glicole. Osservare le disposizioni fornite dal produttore dell'antigelo.

Trasporto

⚠PRUDENZA

Pericolo di lesioni e danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

ATTENZIONE

Pericolo di danneggiamento

Proteggere da danneggiamento la leva della pistola AP.

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.
2. Per trasportare l'apparecchio su lunghi tragitti tirarlo tenendo l'apposito archetto di spinta (non per HD...M St).
3. Per salire le scale, tirare su l'apparecchio gradino per gradino. I pattini proteggono l'alloggiamento da danneggiamenti (non per HD...M St).

Solo per HD...M, HD...MX: Sostegno da trasporto per lavasuperfici

1. Infilare il raccordo filettato del lavasuperfici sul sostegno da trasporto dell'idropulitrice.
2. Avvitare il dado a risvolto di circa 1 giro.

Stoccaggio

⚠PRUDENZA

Rischio di lesioni, rischio di danneggiamenti.

Nel trasporto osservare il peso dell'apparecchio.

1. Conservare l'apparecchio solo in vani interni.

Cura e manutenzione

△PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scosse elettriche.

Prima di eseguire qualsiasi lavoro spegnere l'apparecchio e staccare la spina.

Controlli preventivi / Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controlli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Prima di ogni utilizzo

1. Controllare se i cavi di allacciamento alla rete sono danneggiati, eventualmente farli sostituire subito dal servizio clienti autorizzato oppure da un elettricista qualificato.
2. Controllare che il tubo flessibile per alta pressione non sia danneggiato, nel caso sostituirlo immediata-mente.
3. Verificare la tenuta stagna dell'apparecchio. Una quantità di tre gocce d'acqua al minuto che fuoriesce è consentita. Se la perdita dovesse superare questa quantità, rivolgersi al servizio clienti.

Ogni settimana

1. Pulire il filtro del collegamento acqua.

Pulizia del filtro nel raccordo dell'acqua

1. Svitare il dado a risvolto.
2. Estrarre il bocchettone tubo flessibile con il vaglio.
3. Pulire e sciacquare esternamente il filtro.

Avvertenza: allineare l'esagono del bocchettone per l'attacco nell'apparecchio.

1. Inserire il bocchettone del tubo flessibile con il vaglio.
2. Stringere il dado a risvolto.

Ogni 500 ore d'esercizio, almeno annualmente

1. Fare eseguire la manutenzione dell'apparecchio dal servizio di assistenza.
2. Effettuare il cambio dell'olio.

Effettuare il cambio dell'olio

Nota

Per la quantità e il tipo di olio vedere la sezione "Dati tecnici"

1. Svitare le 4 viti.
2. Rimuovere il cofano dell'apparecchio.

Figura D

1. Orientare in basso il tubo di scarico dell'olio e tenerlo su di un contenitore di raccolta.
2. Estrarre il tappo dal tubo di scarico dell'olio.
3. Rimuovere il coperchio.
4. Estrarre il disco dal contenitore dell'olio.
5. Attendere fino a quando l'olio non è fuoriuscito completamente.

Figura E

1. Inserire il tappo nel tubo di scarico dell'olio.
2. Orientare in alto e agganciare il tubo di scarico dell'olio.
3. Rabboccare la quantità di olio misurata.
4. Inserire il disco nel contenitore dell'olio.
5. Applicare il coperchio e fissarlo.

Figura F

Aiuto in caso di guasti

⚠PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scosse elettriche.

Prima di eseguire qualsiasi lavoro spegnere l'apparecchio e staccare la spina.

Fare verificare e riparare i componenti elettrici solo dal servizio di assistenza clienti autorizzato.

In caso di guasti non riportati in questo capitolo è necessario contattare in caso di dubbi e indicazioni certe il servizio di assistenza clienti autorizzato.

L'apparecchio non si accende

- Accertarsi che il cavo di collegamento non sia danneggiato.

• Controllare la tensione di rete.
• Se l'apparecchio è surriscaldato: a Posizionare l'interruttore dell'apparecchio su "0". b Far raffreddare l'apparecchio per almeno 15 min. c Posizionare l'interruttore dell'apparecchio su "1".
• In caso di difetto elettrico contattare il servizio clienti.

L'apparecchio non raggiunge pressione

• Controllare la dimensione dell'ugello, per la dimensione necessaria vedere capitolo „Dati tecnici".
• Sfiatare l'apparecchio, vedere "Sfiato dell'apparecchio".
• Pulire il filtro del collegamento acqua.
• Controllare la pressione di mandata dell'acqua, il valore necessario è riportato in „Dati tecnici“.
• Pulire la bocchetta.
• All'occorrenza contattare il servizio clienti.

La pompa non è a tenuta stagna

Una quantità di fuoriuscita di tre gocce d'acqua al minuto è consentita.

- Quando si verificano perdite di maggiore entità, rivolgersi al servizio di assistenza clienti per un controllo.

La pompa emette rumori strani

• Controllare l'ermeticità della condotta d'acqua.
• Sfiatare l'apparecchio, vedere "Sfiato dell'apparecchio".
• All'occorrenza contattare il servizio clienti.

Miscela di detergente insufficiente

• Rabboccare il bicchiere dell'ugello per schiumatura.
• Inserire la montatura sul tubo flessibile di aspirazione.
• Verificare eventuali incrostazioni detergente sul tubo flessibile di aspirazione e sull'ugello per schiumatura. Rimuovere le incrostazioni con acqua tiepida.

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Dati tecnici

					HD 6/11-4 M	HD 6/11-4 M St	HD 6/15 M	HD 6/15 MX	HD 6/15 M St	HD 6/15 M	HD 6/15 MX
Variante nazionale
P	a	e	s	e	G	B	G	B	E	U	E	U	E
Collegamento elettrico
Tensione di rete V 110 110 230 230 230 230 230
Fase				~	1	1	1	1	1	1	1
Frequenza				Hz	50	50	50	50	50	50	50
Potenza assorbita dalla rete				kW	3,0	3,0	3,1	3,1	3,1	2,3	2,3

					HD 6/11-4 M	HD 6/11-4 M St	HD 6/15 M	HD 6/15 MX	HD 6/15 M St	HD 6/15 M	HD 6/15 MX
Grado di protezione IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5
P	r	o	t	e	z	i	o	n	e	d	i	r
Cavo di prolunga 30 m mm					2	2,5 / 6 * 2,5 / 6 * 2,5	2,5	2,5	2,5	2,5	2,5	2,5
Collegamento idrico
P	r	e	s	s	i	o	n	e	i	n	e	n
Temperatura in entrata (max.)				°C	60	60	60	60	60	60	60	60
Portata (min.)				l/min	13	13	13	13	13	13	13	13
Altezza di aspirazione (max.)				m	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Dati sulle prestazioni dell'apparecchio
Grandezza dell'ugello standard					040	040	033	033	033	038	038	038
Pressione d'esercizio				MPa	11	11	15	15	15	12	12	12
Sovrapressione (max.)				MPa	16,5	16,5	22,5	22,5	22,5	18	18	18
Portata, acqua				l/min	10	10	9,3	9,3	9,3	9,6	9,6	9,6
Forza repulsiva della pistola AP				N	29,5	29,5	28,6	28,6	28,6	28,6	28,6	28,6
Dimensioni e pesi
T	i	p	i	c	o	p	e	s	o	d	e	s
Lunghezza				mm	455	290	455	455	290	455	455	455
Larghezza				mm	400	300	400	400	300	400	400	400
Altezza				mm	700(970)	565	700(970)	890(970)	565	700(970)	890(970)	890(970)
Quantità olio				l	0,35	0,35	0,25	0,25	0,25	0,25	0,25	0,25
Tipo di olio				Typ	0W40	0W40	15W40	15W40	15W40	0W40	0W40	0W40
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio				m/s^2	2,8	2,8	2,4	2,8	2,4	2,8
Incertezza K				m/s^2	0,9	0,9	0,7	0,8	0,7	0,7	0,8
Livello di pressione acustica				dB(A)	75	75	74	74	76	74	74	74
Incertezza K_pA				d	B	(	A	)	3	3	3	3
Livello di potenza acustica L_WA + incertezza K_WA				d	B	(	A	)	9	1	9	1

					HD 6/15 St	HD 6/15 M	HD 6/15 M	HD 6/15 M	HD 6/15-4 M	HD 6/16-4 M	HD 6/16-4 M
Variante nazionale
Paese					CH	KAP	KAP	AU	AR	EU	EU
Collegamento elettrico
Tensione di rete				V	230	220	220-240	240	220	230	230
F	a	s	e				~	1	1	1	1
Frequenza				Hz	50	60	50	50	50	50	50
Potenza assorbita dalla rete				kW	2,3	3,2	3,1	3,1	3,3	3,3	3,3
Grado di protezione IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPx
P	r	o	t	e	z	i	o	n	e	d	i
Cavo di prolunga 30 m mm					^2	2,5	2,5	2,5	2,5	2,5	2,5
Collegamento idrico
P	r	e	s	s	i	o	n	e	i	n	e
Temperatura in entrata (max.)				°C	60	60	60	60	60	60	60
Portata (min.)				l/min	13	13,3	13	13	13,3	13	13
Altezza di aspirazione (max.)				m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Dati sulle prestazioni dell'apparecchio
Grandezza dell'ugello standard					038	033	033	033	035	034	034
					HD 6/15St	HD 6/15M	HD 6/15M	HD 6/15M	HD 6/15-4 M	HD 6/16-4 M	HD 6/16-4 M

Pressione d'esercizio MPa 12 15 15 15 15 16 16

Sovrapressione (max.) MPa 18 22 22,5 22,5 22,5 24 24

Portata, acqua l/min 9,6 9,1 9,3 9,3 9,9 9,9 9,9

Forza repulsiva della pistola AP N 28,6 28,6 28,6 28,6 30 30 30

Dimensioni e pesi

T	i	p	i	c	o	p	e	s	o	d	'	e	s	e
Lunghezza					mm	290	455	455	455	455	455	455	455
Larghezza					mm	300	400	400	400	400	400	400	400
Altezza					mm 565	700	(970)	700	(970)	700	(970)	700	(970)	890
														(970)
Quantità olio					l	0,25	0,25	0,25	0,25	0,35	0,35	0,35	0,35
Tipo di olio					Typ	0W40	0W40	15W40	15W40	0W40	0W40	0W40	0W40

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio	m/s2	2,4	2,4	2,4	2,4	2,8	2,8	2,8
Incertezza K	m/s2	0,7	0,7	0,7	0,7	0,9	0,9	0,9
Livello di pressione acustica	dB(A)	76	74	74	74	74	74	72
Incertezza KpA	dB(A)	3	3		3		3		3		3		3
Livello di potenza acustica LWA+incertezza KWA	d	B	(		A		)	9	2	9	0		9

		HD 7/12-4M	HD 7/12-4M St	HD 7/13-4M	HD 7/14-4M	HD 7/14-4M	HD 7/14-4MX
Variante nazionale
Paese		GB	GB	KAP	AU	EU	EU
Collegamento elettrico
Tensione di rete	V	230-240	230-240	220	240	230	230
Fase	~	1	1	1	1	1	1
Frequenza	Hz	50	50	60	50	50	50
Potenza assorbita dalla rete	kW	3,1	3,1	3,2	3,4	3,4	3,4
Grado di protezione		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Protezione di rete (lento)	A	13	13	20	15	16	16
Cavo di prolunga 30 m	mm^2	2,5	2,5	4	2,5	2,5	2,5
Collegamento idrico
Pressione in entrata (max.)	MPa	1	1	1	1	1	1
Temperatura in entrata (max.)	°C	60	60	60	60	60	60
Portata (min.)	l/min	13	13	13,3	13	15	15
Altezza di aspirazione (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5
Dati sulle prestazioni dell'apparecchio
Grandezza dell'ugello standard		045	045	045	043	043	043
Pressione d'esercizio	MPa	12	12	13	14	14	14
Sovrapressione (max.)	MPa	18	18	20	21	21	21
Portata, acqua	l/min	11,7	11,7	11,8	11,6	11,5	11,5
Forza repulsiva della pistola AP	N	29,5	29,5	31	32,3	32,3	32,3
Dimensioni e pesi
Tipico peso d'esercizio	kg	39	31	39	39	39	42
Lunghezza	mm	455	290	455	455	455	455
Larghezza	mm	400	300	400	400	400	400
Altezza	mm	700 (970)	565	700 (970)	700 (970)	700 (970)	890 (970)
Quantità olio	l	0,35	0,35	0,25	0,35	0,35	0,35
Tipo di olio Typ 0W40 0W40 0W40 0W40 0W40 0W40
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio m/s ^2		2,8	2,8	3,5	2,7	2,7	2,7
Incertezza K m/s ^2		0,9	0,9	0,8	0,8	0,8	0,8
Livello di pressione acustica dB(A) 72 72 79 69 68 69
Incertezza K_pA	d	B	(	A	)	3	3
Livello di potenza acustica L_WA + incertezza K_WA	d	B	(	A	)	8	8

			HD 7/16-4M	HD 7/16-4MX	HD 7/17 M	HD 7/17MX	HD 7/17 MSt	HD 7/17 M
Variante nazionale
Paese			EU	EU	EU	EU	EU	EU II
Collegamento elettrico
Tensione di rete		V	400	400	400	400	400	230
F	a	s	e		~	3	3	3
Frequenza Hz	50	50	50	50	50
Potenza assorbita dalla rete		kW	4,2	4,2	4,2	4,2
Grado di protezione			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Protezione di rete (lento)		A	16	16	16	16	16	16
Cavo di prolunga 30 m		mm^2	2,5	2,5	2,5	2,5
Collegamento idrico
Pressione in entrata (max.)		MPa	1	1	1	1	1	1
Temperatura in entrata (max.)		°C	60	60	60	60	60	60
Portata (min.)		l/min	15	15	15	13,3
Altezza di aspirazione (max.)		m	0,5	0,5	0,5	0,5	0,5	0,5
Dati sulle prestazioni dell'apparecchio
Grandezza dell'ugello standard			042	042	040	040	040	040
Pressione d'esercizio		MPa	16	16	17	17
Sovrapressione (max.)		MPa	24	24	25,5	25,5	25,5	25,5
Portata, acqua		l/min	11,6	11,6	11,6	11,6	11,6	11,6
Forza repulsiva della pistola AP		N	34,5	34,5	35,5	35,5	35,5	36
Dimensioni e pesi
Tipico peso d'esercizio		kg	40	43	32	35	27	32
Lunghezza		mm	455	455	455	455	290	455
Larghezza		mm	400	400	400	400	300	400
Altezza		mm	700 (970)	890 (970)	700 (970)	890 (970)	565	700 (970)
Quantità olio		l	0,35	0,35	0,2	0,2	0,2	0,25
Tipo di olio		Typ	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio m/s		^2	2,4	2,5	3,0	2,9	3,0	2,8
Incertezza K m/s		^2	0,7	0,7	0,8	0,8	0,8	0,8
Livello di pressione acustica dB(A) 70 72 79 78 79 77
Incertezza K_pA		d	B	(	A	)	3	3
Livello di potenza acustica L_WA + incertezza K_WA		d	B	(	A)	8	6	88

			HD 7/17 M HD 8/18-4M	HD 8/18-4MX	HD 8/18-4M St	HD 8/18-4M St	HD 8/18-4M
Variante nazionale
Paese KAP EU EU EU II KAP
Collegamento elettrico
Tensione di rete V 220 400 400 400 230 220
F a s e			~	3	3	3	3
Frequenza	Hz	60	50	50	50	50	60
Potenza assorbita dalla rete kW	4,2 4,6 4,6 4,6 4,6 4,8
Grado di protezione		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Protezione di rete (lento)	A	16	16	16	16	16	20
Cavo di prolunga 30 m	mm^2	2,5 2,5 2,5 2,5 2,5 4
Collegamento idrico
Pressione in entrata (max.)	MPa	1	1	1	1	1	1
Temperatura in entrata (max.)	°C	60	60	60	60	60	60
Portata (min.)	l/min	13,3	16	16	16	16	13,3
Altezza di aspirazione (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5
Dati sulle prestazioni dell'apparecchio
Grandezza dell'ugello standard		038 042 042 042 042 043
Pressione d'esercizio	MPa	17	18	18	18	18	18
Sovrapressione (max.)	MPa	25,5	27	27	27	27	27
Portata, acqua	l/min	11,6	12,5	12,5	12,5	12,5	13,4
Forza repulsiva della pistola AP	N	36	41,8	41,8	41,8	41,8	42
Dimensioni e pesi
Tipico peso d'esercizio	kg	32	41	44	36	36	41
Lunghezza	mm	455 455 455 290		290 455
Larghezza	mm	400 400 400 300		300 400
Altezza	mm	700 (970)	700 (970)	890 (970)	565	565	700 (970)
Quantità olio	l	0,25	0,35	0,35	0,35	0,35	0,35
Tipo di olio	Typ	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio	m/s^2	2,8 2,3	2,3	2,3	2,3 3,5
Incertezza K	m/s^2	0,8 0,7	0,7	0,7	0,7 0,8
Livello di pressione acustica	dB(A)	77	75	73	76	76	79
Incertezza K_pA	d	B	(	A)	3	3	3
Livello di potenza acustica L_WA + incertezza K_WA	dB(A)	93	91	89	92	92	95

Motivo dell'eccezione ai sensi del regolamento (UE) 2019/1781 allegato I sezione 2 (12): j)

Con riserva di modifiche tecniche.

*Cavo di prolunga da rete a trasformatore/da trasformatore ad apparecchio

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice

Tipo: 1.150-xxx

Tipo: 1.151-xxx

Tipo: 1.524-xxx

Direttive UE pertinenti

2000/14/CE

2006/42/CE (+2009/127/EG)

2011/65/UE

2014/30/UE

2009/125/CE

Regolamento applicato (en)

(UE) 2009/1781

Norme armonizzate applicate

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 6/15, HD 6/16, HD 7/16, HD 7/17, HD 8/18

EN 61000-3-3: 2013

HD 7/14

EN 61000-3-11: 2000

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

HD 6/15 M, HD 6/15 MX

Misurato: 87

Garantito: 90

I firmatari agiscono per incarico e con delega della direzione.

H. Jenner

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
