MANUALE UTENTE Subi88 Harmony Schubert

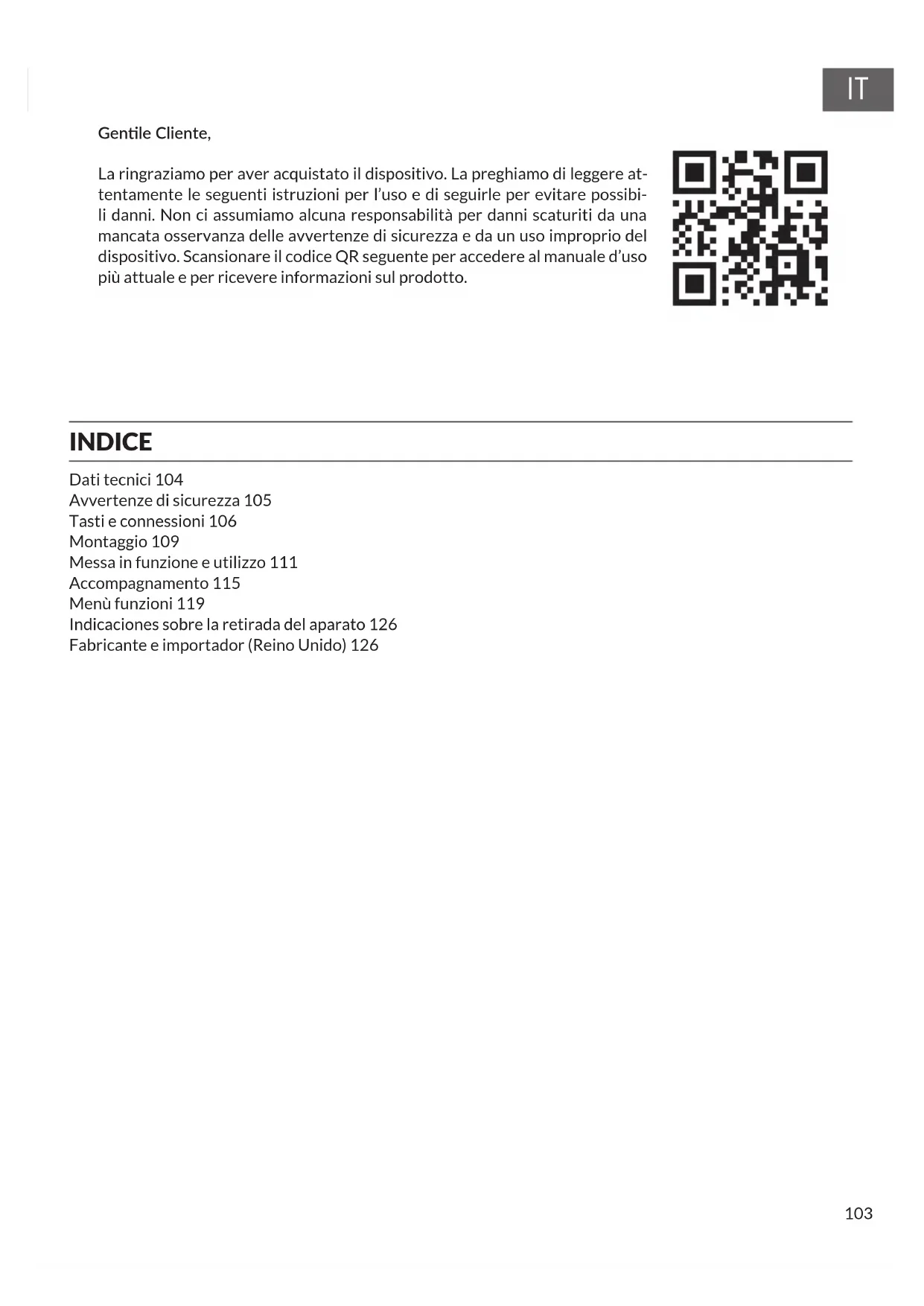

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 105

Tasti e connessioni 106

Montaggio 109

Messa in funzione e utilizzo 111

Accompagnamento 115

Menù funzioni 119

Numero articolo 10035596, 10035847
Tastiera Tastiera di pianoforte standard con 88 tasti
Visualizzazione Indicazione LED
Timbro 360 strumenti diversi
Stili 160 stili
Demo 80 brani demo
Effetti Sensibilità di pressione, risonanza, coro, dual, dividere, menù funzioni, consollesound
Registrazione Traccia singola, diverse tracce, registrazione combinata
Accompagnamento Start/Stop, sincronizzare, inserire, velocità
Accordo Accordo automatico ABC
Pedali Pedale sinistro (pedale piano), pedale destro (pedale di risonanza)
Connessioni esterne USB (MP3), USB (MIDI), MIDI IN/OUT
Trasformatore 220 V~, 12-15 V
Ingresso tensione	12-15 V , 2-3 A

AVVERTENZE DI SICUREZZA

• Leggere attentamente il manuale d'uso prima dell'utilizzo per evitare danni a cose e/o persone.
• Collegare il dispositivo a una presa elettrica utilizzando esclusivamente l'adattatore incluso in consegna. L'utilizzo di altri adattatori può danneggiare il dispositivo.
• Non aprire in nessun caso l'alloggiamento dello strumento.
• Non cercare di smontare autonomamente il dispositivo o di sostituire componenti al suo interno. Se dovessero comparire malfunzionamenti durante l'uso, smettere di utilizzare il dispositivo e contattare il servizio di assistenza ai clienti.
• Non posizionare il dispositivo in luoghi estremamente polverosi, dove sono presenti vibrazioni, temperature basse o alte (come ad esempio luoghi esposti alla luce solare, vicino a fonti di calore, in auto se si trova al sole ecc.), dato che potrebbero rovinarsi l'aspetto e i componenti interni.
• Non posizionare il dispositivo su superfici instabili o sconnesse, altrimenti potrebbe cadere e danneggiarsi.
• Non poggiare oggetti pieni di liquidi sul dispositivo, dato che potrebbero cadere e il liquido potrebbe finire all'interno della tastiera.
• Impostare il volume su 0 prima di accendere il dispositivo. Procedere poi a regolare progressivamente il volume, in modo da non danneggiare gli altoparlanti.
• Non impostare mai il volume su "Massimo" per evitare di perdere l'udito mentre si suona.
• Non esercitare forza eccessiva sul dispositivo, sui tasti, sul tasto di accensione, sulle connessioni e non posizionare oggetti pesanti sulla tastiera.
• Il dispositivo deve essere disimballato da un adulto, dato che bambini e bebè corrono il rischio di soffocamento a causa dei materiali d'imballaggio. Conservare la confezione di plastica in un luogo sicuro o smaltirlo nel rispetto delle leggi.
• I piccoli componenti all'interno del dispositivo possono essere pericolosi per bambini sotto ai 3 anni e non sono adatti a loro.
• Le caratteristiche tecniche del dispositivo possono essere modificate senza preavviso.
• Questo dispositivo può essere utilizzato in tutte le zone climatiche, tranne in zone tropicali.
• Il dispositivo può essere utilizzato solo in luoghi che si trovano al di sotto dei 2000 metri s.l.m.
• Assicurarsi che gocce e spruzzi d'acqua non finiscano sulla spina o sul cavo d'alimentazione.

TASTI E CONNESSIONI

Pannello di controllo sinistro

TEMP 5 ACCOMP VOLUME 6 START/STOP SYNC FILLINA FILLING OUTROENDING 13 14 15 16 17 ▶ ■ II ↔ >> ○

1 POWER - Interruttore on/off
2 MASTER VOLUME - Manopola del volume principale
3 LESSON - Modalità lezione
4 DSP - Attivazione/disattivazione DSP
5 TEMPO √/∧- Regolazione della velocità attuale
6 ACCOMP VOLUME v/∧ Volume di accompagnamento
7 SOUND CONSOLE - Aprire il menù di regolazione del suono
8 FUNCTION MENU - Menù funzioni
9 LEFT - In modalità lezione selezionare la parte sinistra degli strumenti
10 DUAL - Attivazione/disattivazione doppia voce
11 RIGHT - In modalità lezione selezionare la parte destra degli strumenti
12 LOWER - Selezionare il gruppo sonoro inferiore

In modalità canzone

13 Stabilire l'inizio/la fine di una porzione di brano
14 Tasto pausa
15 Tornare indietro rapidamente
16 Andare avanti rapidamente
17 Avviare/fermare la riproduzione di un brano

In modalità stile

13 START/STOP - Avviare/fermare la riproduzione
14 SYNC - Aprire/chiudere la funzione di sincronizzazione
15 FILL IN 1 - Inserire variazione 1
16 FILL IN 2 - Inserire variazione 2
17 START/STOP - Avviare/fermare la riproduzione d'accompagnamento

18 PIANO - Attivare/disattivare la modalità piano
19 METRONOME - Aprire/chiudere la funzione metronomo
20 A,B,C - Selezione accordi
21 TOUCH - Selezione curva touch della tastiera
22 Schermo LCD - Visualizza le informazioni principali

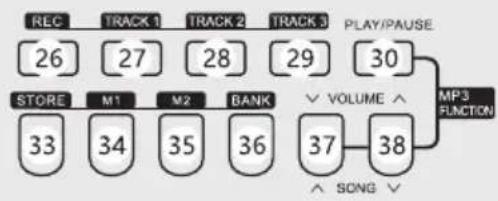

Pannello di controllo destro

23 DATA WHEEL

23 Manopola di selezione: impostare il valore
24 VOICE: attivare gli strumenti
25 Campo numeri con +/-: impostare i numeri

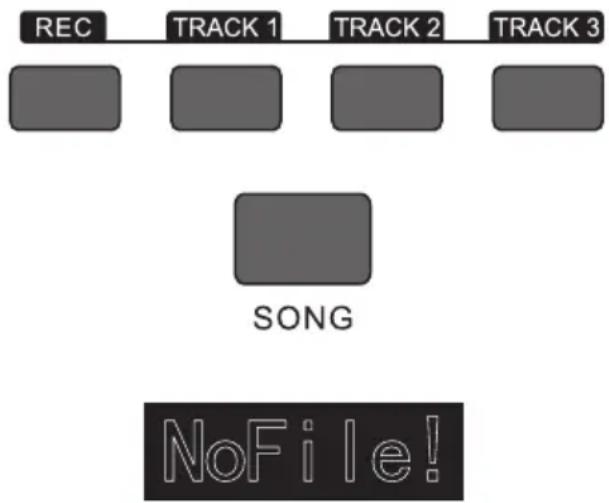

26 REC - Registrazione
27 TRACK 1 - Selezionare traccia 1 per la regi- strazione
28 TRACK 2 - Selezionare traccia 2 per la regi- strazione
29 TRACK 3 - Selezionare traccia 3 per la regi- strazione
30 PLAY/PAUSE - Riproduzione/Pausa
31 STYLE - Selezionare lo stile
32 SONG - Selezionare la modalità canzone
33 STORE - Memorizzare l'impostazione attuale

del pannello di controllo.

34 M1 - Aprire l'impostazione del pannello di controllo
35 M1 - Aprire l'impostazione del pannello di controllo
36 BANK - Cambiare la banca dati
37 SONG v/VOLUME v Passare al brano MP3 successivo Tenere premuto per abbassare il volume dell'MP3.
38 SONG v/VOLUME v Passare al brano MP3 precedente Tenere premuto per alzare il volume dell'MP3.

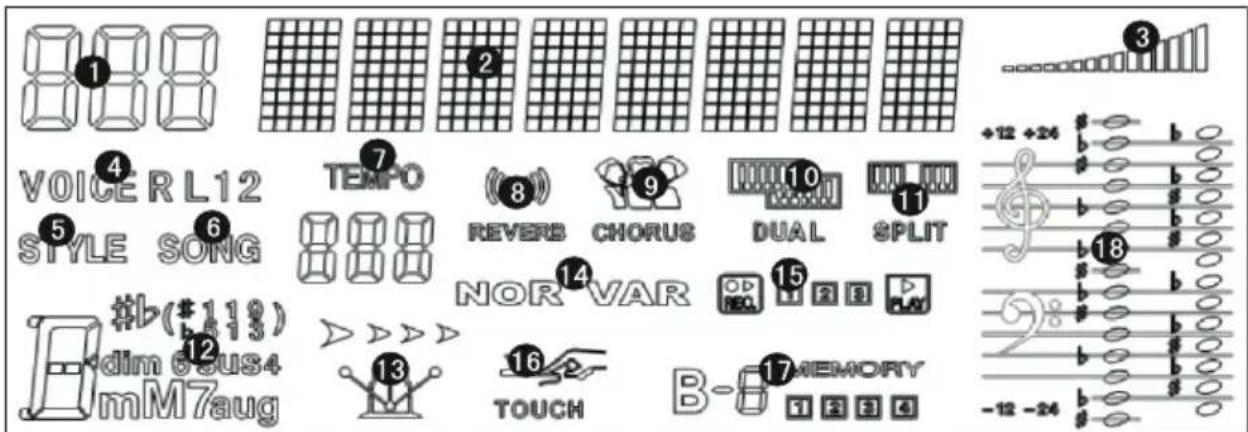

Schermo LCD

1 2 3 4 VOICER L12 5 STYLE SONG 6 TEMPO 7 REVERB CHORUS 8 DUAL SPLIT 9 NOR VAR 10 11 12 dim 63us4 13 mM7aug 14 TOUCH 15 MEMORY 16 17 -12 -24

1 Indicazione digitale
2 Indicazione note
3 Volume
4 Selezione del timbro
5 Selezione dello stile
6 Canzoni
7 Velocità
8 Effetto riverbero

9 Coro
10 Doppia voce
11 Suddivisione tastiera
12 Indicazione accordo
13 Ritmo
14 FILL IN1/FILL IN2
15 Registrazione/Riproduzione

16 Pressione sul tasto
17 Memoria
18 Chiavi musicali

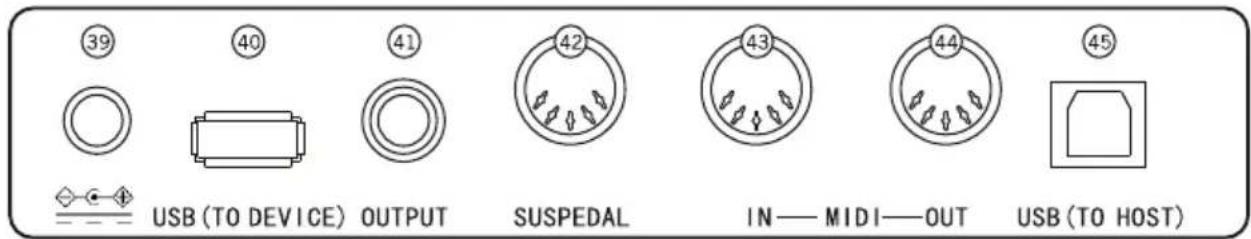

Lato posteriore

39 40 41 42 43 44 45 USB (TO DEVICE) OUTPUT SUSPEDAL IN—MIDI—OUT USB (TO HOST)

39 Connessione di alimentazione esterna
40 USB (TO DEVICE) - Connessione USB
41 OUTPUT - Connessione audio per equipaggiamento esterno
42 Connessione PEDALE
43 Connessione MIDI IN - Ricezione di informazioni MIDI, trasmesse da equipaggiamento MIDI esterno o da computer
44 Connessione MIDI OUT - Inviare informazioni del dispositivo a computer o altri dispositivo MIDI
45 Connessione USB (MIDI)

Denominazione Numero di pezzi

①

Copertura di plastica 8

marrone

Viti TM6*50 14

Viti TM6*20 6

Vite femmina 10

Vite di regolazione M6 1

8

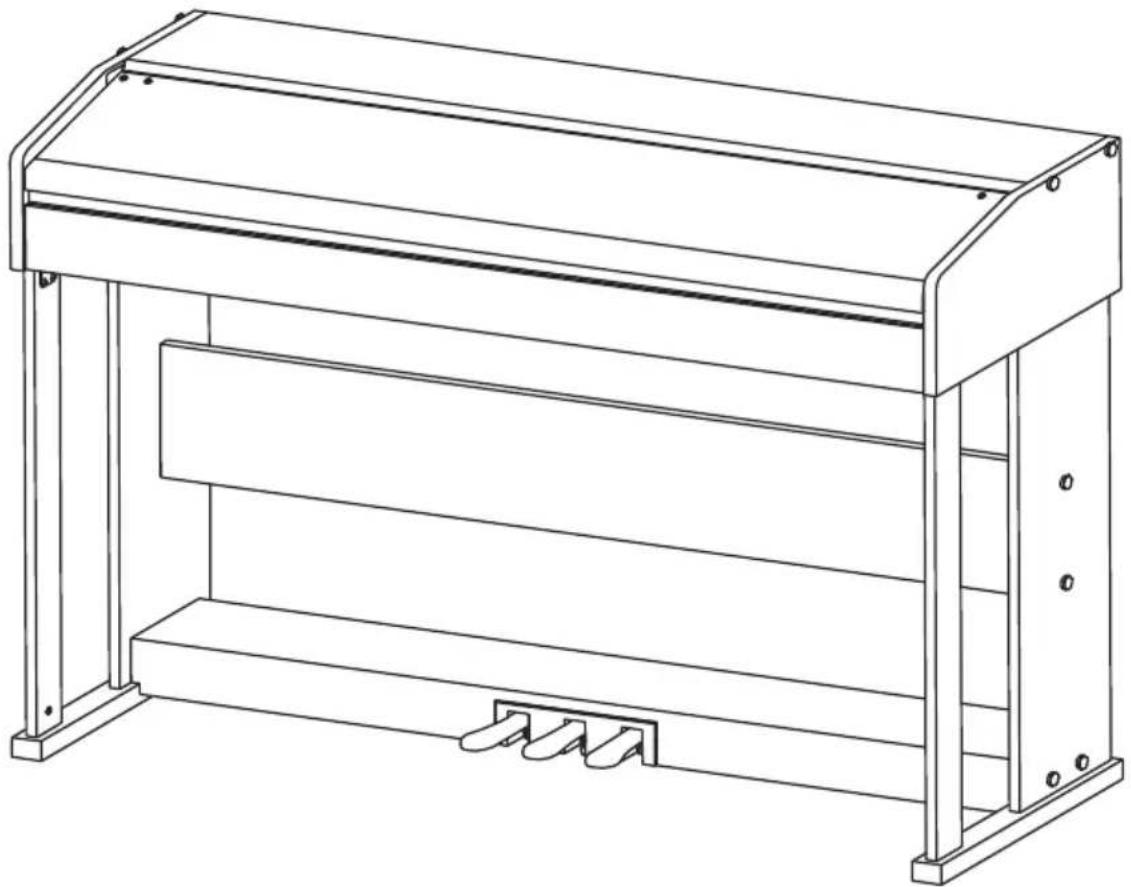

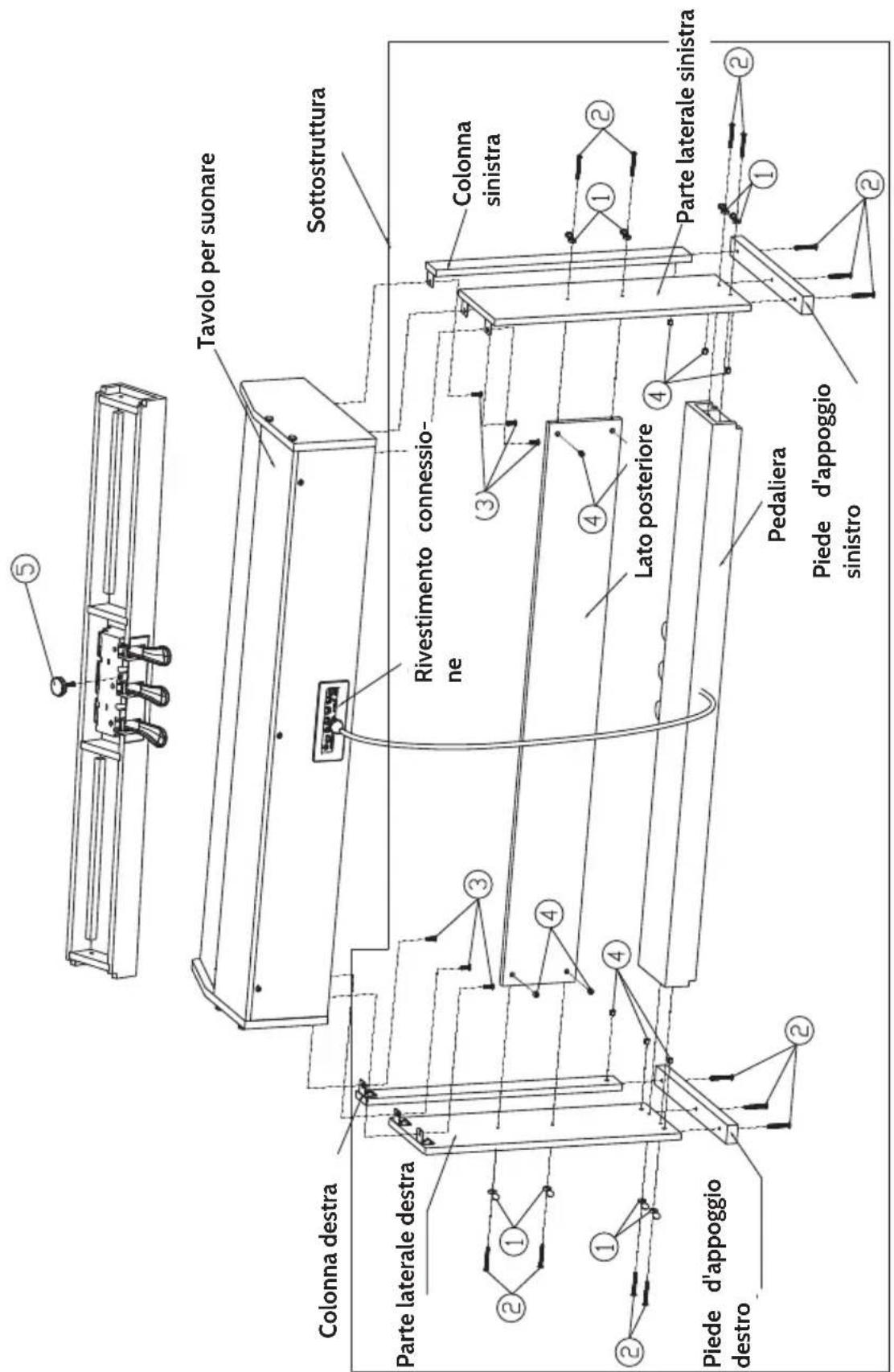

Montaggio del corpo del pianoforte

1. Fissare la pedaliera con la vite di regolazione (M6).
2. Inserire 10 dadi nei fori corrispondenti del pannello di posizionamento sinistro e destro, delle colonne a sinistra e a destra e della piastra di collegamento.
3. Collegare il pannello di posizionamento sinistro e destro con 6 viti TM6*50 e i 2 piedi d'appoggio alle colonne a sinistra e a destra.
4. Utilizzare 4 viti TM6*50 per collegare il pannello di posizionamento sinistro e destro alla piastra di collegamento e chiudere i tappi con 4 tappi a vite M6.
5. Utilizzare 4 viti TM6*50 per collegare il pannello di posizionamento alla pedaliera e chiudere le coperture.
6. Posizionare il corpo del pianoforte sul supporto per pianoforte e fissarlo con 6 viti TM6*20.
7. Inserire la spina del pedale MIDI nella presa del pedale sul retro della tastiera.

Tavolo per suonare Sottostruttura Colonna destra Rivestimento connessione Colonna sinistra Parte laterale destra Lato posteriore Parte laterale sinistra Piede d'appoggio destro Pedaliera Piede d'appoggio sinistro

MESSA IN FUNZIONE E UTILIZZO

Alimentazione

1. Assicurarsi che il dispositivo sia spento quando lo si collega all'alimentazione.
2. Collegare lo spinotto dell'adattatore con la connessione DC del dispositivo.
3. Inserire la spina nella presa elettrica.
4. Quando si preme il tasto POWER, sullo schermo LCD appare "Loading", a indicare che il pianoforte è stato acceso.

Nota: per la propria sicurezza, spengere il dispositivo durante temporali e in caso non venga utilizzato per lunghi periodi.

USB

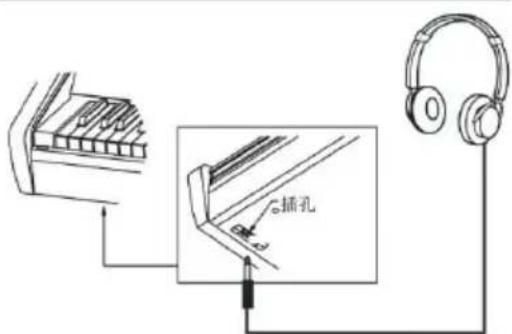

Collegare le cuffie

• Se si vuole esercitarsi da soli o fino a tarda notte, è possibile collegare delle cuffie stereo tramite l'apposita connessione del dispositivo.
• Gli altoparlanti dello strumento vengono disattivati automaticamente non appena si collegano le cuffie e l'audio viene riprodotto solo attraverso le cuffie.

Nota: l'utilizzo del volume troppo elevato in cuffia per tempi prolungati può danneggiare l'udito.

插孔

Collegare gli accessori audio con il dispositivo

• Collegando gli accessori audio esterni è possibile ottenere migliori effetti musicali.
• Con la connessione AUDIO OUT sul retro del dispositivo è possibile collegare con un cavo amplificatori, impianti stereo, mixer, registratori ecc.

Nota: assicurarsi che il dispositivo sia spento e il volume sia al minimo prima di collegare altri dispositivi al piano-forte.

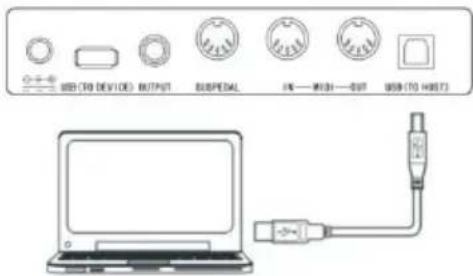

Collegamento al computer

• Questo dispositivo è dotato di connessione USB.
• Con un cavo USB è possibile collegare il dispositivo al computer e trasmettere e ricevere informazioni in entrambe le direzioni.
• Ad esempio è possibile salvare sul computer brani suonati al pianoforte o riprodurre file MIDI sul proprio computer tramite il dispositivo.

Nota: gli accessori audio UBS non possono essere impostati contemporaneamente per ingresso e uscita audio.

USB (TO DEVICE) OUTPUT SUSPEDAL FN — PUSH — OUT USB (TO HOST)

IT

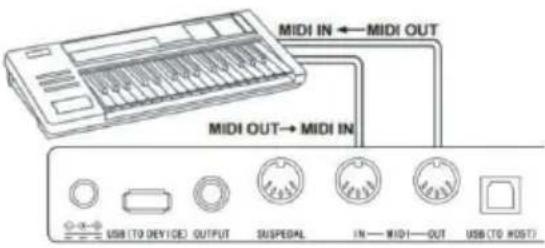

Connessione ad altri dispositivi

• Se si collega la connessione MIDI IN del proprio dispositivo con la connessione MIDI OUT di altri dispositivi, è possibile utilizzare il pianoforte come fonte sonora.
• Se si collega la connessione MIDI OUT del proprio dispositivo con la connessione MIDI IN di altri dispositivi, è possibile utilizzare lo strumento come controllo MIDI.

Connessione pedali

Se i pedali vengono collegati all'apposita connessione sul retro dello strumento, il dispositivo è dotato di due funzioni diverse per i pedali:

1. Premendo questo pedale mentre si suona, tutte le note vengono suonate a volume più basso.
2. Premendo questo pedale mentre si suona, le note risuonano.

Connessione di dispositivi USB

• Il pianoforte supporta dispositivi USB fino a 32 GB.
- Tramite il dispositivo si possono riprodurre file MP3 sulla chiavetta USB.

Nota: non scollegare il dispositivo USB durante la riproduzione, altrimenti potrebbero risultare avvisi di errore o danni al dispositivo USB.

MIDI IN ← MIDI OUT MIDI OUT→ MIDI IN USB (TO DEVICE) OUTPUT SUSPEDAL IN—MIDI—OUT USB (TO HOST)

USB (750 MHz) INPUT OFF/RESET 接一按钮—按钮 接2按钮—按钮

Interruttore generale

1. Assicurarsi prima di tutto che l'adattatore sia ben collegato.
2. Quando si preme POWER, lo schermo LCD si illumina e appare la schermata di avvio.

Nota: se lo schermo LCD non si illumina dopo aver premuto POWER, controllare se l'adattatore è ben collegato.

Regolazione del volume

• Dopo aver acceso lo strumento, ruotare la manopola MASTER VOLUME verso destra per alzare il volume e verso sinistra per abbassarlo.
• Il volume può essere regolato in base alle singole necessità e preferenze.

Impostazione di diversi tipi di strumenti

• Questo strumento è dotato di centinaia di suoni di strumenti, incluso il suono di musiche popolari cinesi, batteria ecc.
• Per informazioni più dettagliate dare un'occhiata alla tabella dei suoni.
• Inoltre lo strumento è dotato di un effetto, che è relativo al rispettivo suono, in modo che lo strumento suonato abbia un suono migliore.

Selezionare e suonare un suono

1. Premendo NOTE si entra nella modalità di selezione del suono. Il simbolo "R1", il nome del suono attuale e il numero appaiono sullo schermo LCD.
2. Utilizzare i tasti numerici e i tasti + e - per selezionare il suono desiderato.
3. Suonare i tasti e godersi i suoni meravigliosi.

Nota: premere VOICE per cambiare la fonte sonora. Si apre la funzione a doppia voce. Le relative indicazioni "R1/R2/L" appaiono sullo schermo LCD.

Duale

Questo strumento è dotato di funzione duale. Con questa funzione è possibile suonare contemporaneamente due suoni sovrapposti. Con questo effetto si arricchiscono i livelli musicali, dando l'impressione che vengano suonati due strumenti nello stesso momento. Il primo strumento "R1" è presente già prima dell'inizio della funzione. Dopo aver attivato la funzione è presente anche lo strumento "R2".

1. Premere DUAL per attivare la funzione. Sullo schermo LCD appare "R2". Inoltre appaiono il nome e il numero del suono aggiuntivo.
2. Selezionare la seconda voce desiderata con VOICE e i tasti + e -.
3. Suonando entrambi gli strumenti in sincronia sembra che vengano suonati due strumenti diversi contemporaneamente.

1. La funzione viene disattivata premendo di nuovo DUAL. L'indicazione "R2" scompare dallo schermo, che torna allo stato precedente.

Nota: se la tastiera dello strumento è stata divisa, la funzione duale è disponibile solo per i tasti della mano destra. I tasti della mano sinistra non sono dotati di tale funzione.

Lower (Suddivisione della tastiera)

La funzione Lower suddivide la tastiera con il punto di divisione in due sezioni diverse e ogni sezione ha un altro strumento. Lo strumento della sezione a sinistra corrisponde allo strumento inferiore e il punto di divisione può essere liberamente impostato sul tasto desiderato.

1. Premere LOWER per azionare la funzione LOWER. Il display visualizza il nome attuale, il numero del basso, le indicazioni "L" e "SPLIT".
2. E' possibile selezionare il basso con la manopola, il tasto numerico oppure [+]/[-].
3. Se si suona la tasteria in diverse sezioni, si sentono due strumenti.
4. Quando si preme nuovamente LOWER, la funzione LOWER si spegne e "L" scompare dallo schermo LCD, che ritorna nello stato precedente.

Keysplit: la posizione, in cui la voce principale o doppia viene divisa dal basso sulla tasteria, si chiama "KEYSPLIT". L'impostazione di default per lo keysplit è F#3 (34).

E' possibile impostare la suddivisione della tastiera anche in un altro punto della tastiera, come descritto nella sezione Impostazioni del capitolo Menù funzioni.

Funzione touch (sensibilità di pressione)

Il pannello di controllo dello strumento è dotato di una funzione touch, che permette di dare maggiore espressività alla performance. Si possono selezionare tre diverse funzioni touch.

1. Premere TOUCH per attivare la funzione. La funzione touch predefinita è "002" e appare sullo schermo LCD.
2. Premendo più volte touch è possibile selezionare una delle funzioni nella sequenza "001-003; OFF".
3. Quando appare "OFF" sullo schermo LCD significa che la funzione touch è disattivata.

Modalità pianoforte

Questa funzione permette di utilizzare tutta la tastiera con il suono di un pianoforte.

1. Per attivare/disattivare la funzione premere il tasto PIANO.
2. La selezione dell'accompagnamento funziona come nelle altre modalità. Si

può selezionare solo un accompagnamento con strumenti a percussione e non armonici.

Nota: in questa modalità è possibile è possibile aprire sia la consolle di regolazione del suono che il menù funzioni. La funzione accordo viene chiusa automaticamente quando si attiva questa modalità.

Metronomo (scansione del ritmo)

Se non si è sicuri che il ritmo sia giusto quando ci si esercita, è possibile attivare la funzione metronomo.

1. Premere METRONOME per attivare la funzione. Il ritmo viene scandito. Premere di nuovo METRONOME per disattivare la funzione.

2. Selezionare l'impostazione ritmica nel menù funzioni per visualizzare le varie impostazioni.
   Nota: se la funzione viene aperta mentre si suona, il suono del ritmo viene emesso all'inizio della prossima battuta e si adegua al relativo stile.

3. Quando viene aperta la funzione, lo strumento la adatta automaticamente allo stile selezionato.

4. La funzione può essere attivata anche durante la registrazione, dato che il metronomo non sarà udibile sul file registrato.

PIANO

METRONOME

ACCOMPAGNAMENTO

Accompagnamento automatico

• Attivando questa funzione è possibile suonare solo il piano e l'accompagnamento, ad esempio sotto forma di orchestra, viene riprodotto automaticamente. Bisogna solo selezionare un accompagnamento dalla tabella dello stile e suonare gli accordi con la mano sinistra.
• Questo strumento è dotato di diversi accompagnamenti automatici, visibili nella tabella dello stile. Non ti resta altro che scegliere quello adeguato e godertelo.

Riproduzione dell'accompagnamento automatico (riprodurre solo la parte delle percussioni)

1. Premere STYLE per passare in modalità stile. Nell'angolo in alto a sinistra dello schermo LCD si illumina l'indicazione "STYLE". Lo schermo visualizza inoltre contemporaneamente il nome e il numero dello stile attualmente selezionato.
2. Selezionare lo stile desiderato premendo i tasti numerici oppure + e -.
3. La parte delle percussioni dello stile può essere riprodotta subito premendo START/STOP. Inoltre è possibile premere SYNC per sincronizzare lo stile. Sullo schermo LCD si illumina anche il punto della battuta. Basta premere un tasto a

STYLE

piacere per iniziare la performance.

Riproduzione dell'accompagnamento automatico (tutte le tracce)

1. Per avviare l'accompagnamento basso-accordo automatico: premere la prima volta il tasto [A.B.C] per accedere alla modalità automatica basso-accordo. La tastiera è suddivisa in due sezioni, quella per la mano sinistra è la sezione che riconosce l'accordo. Lo schermo visualizza provvisoriamente l'indicazione 'A.B.C'. Quando si preme qualsiasi tasto nella sezione di riconoscimento degli accordi (stato di avvio sync), si sente l'accompagnamento fantastico. Premere il tasto [A.B.C.] una seconda volta per entrare nella modalità FULL RANGE. Lo schermo LCD visualizza l'indicazione Full Ran. A questo punto tutta la tastiera si trova nella sezione di riconoscimento degli accordi.
2. Avviare l'accompagnamento A.B.C.
3. Premere il tasto Sync e suonare un accordo nella sezione di riconoscimento degli accordi per avviare l'accompagnamento di A.B.C. Se si modifica un accordo, si modifica automaticamente anche l'accompagnamento. Si può anche premere START/STOP per avviare l'accompagnamento automatico della traccia del ritmo e suonare un accordo nella sezione di riconoscimento degli accordi. In questo modo si avvia l'accompagnamento automatico per tutte le tracce.

Sezioni di accompagnamento

L'accompagnamento automatico di questo strumento comprende numerose sezioni di accompagnamento. Per questo si consiglia di organizzare appositamente i propri accompagnamenti. Le sezioni comprendono: opera principale (A, B), intro, fine. Se è possibile riprodurre l'accompagnamento, utilizzando le sezioni si può realizzare una performance più professionale.

1. Intro: la selezione dell'intro è adatta all'inizio di un pezzo. Finito l'intro l'accompagnamento passa alle impostazioni dell'opera principale. La lunghezza dell'intro può essere diversa in base allo stile selezionato.
2. Programma principale: la selezione di "Main Play" è adatta quando viene suonata la parte principale di un bran Il programma principale viene riprodotto fino a quando si preme un altro tasto.
3. Inserire (FILL IN): l'inserimento della sezione 1 o 2 permette di conferire più professionalità alla performance. Dopo aver riprodotto le sezioni inserite, l'accompagnamento torna al programma principale.
4. Fine

Questo tasto può essere premuto alla fine di un pezzo. Il pezzo si conclude automaticamente quando viene suonata la sequenza finale. La lunghezza della sequenza finale dipende dallo stile selezionato e può variare.

Nota: tenendo premuto FILL IN 1 o FILL IN 2, la variazione viene inserita nell'accompagnamento fino a quando si rilascia il tasto. L'accompagnamento torna poi al programma principale. Premendo FILL IN si cambia il programma principale predefinito. Quando l'accompagnamento si ferma viene visualizzato sullo schermo LCD.

Riproduzione di diverse sezioni di accompagnamento

1. Premendo STYLE si entra nella modalità di selezione dello stile. Selezionare lo stile desiderato premendo i tasti numerici oppure + e -.
2. Premere AUTO CHORD per attivare la funzione di accordo automatico.
3. Premere SYNC per aprire la funzione di sincronizzazione.
4. Premere FILL IN 1 per selezionare la riproduzione principale 1.
5. Se si preme INTRO/ENDING, lo schermo visualizza "NOR", che significa che lo strumento si trova in moda-

lità di preparazione. L'accompagnamento inizia non appena si suona un accordo nella sezione della tastiera della mano sinistra.

1. Dopo l'intro, l'accompagnamento passa al programma principale.
2. Se si preme FILL IN 2, viene inserita una piccola variazione nell'accompagnamento. Finita la variazione, l'accompagnamento torna automaticamente al programma principale.
3. Se si preme INTRO/ENDING, l'accompagnamento suona una sequenza conclusiva e poi si arresta.

Impostazione del volume di accompagnamento

Il volume può essere regolato per l'intero accompagnamento. Questa funzione permette di avere un rapporto equilibrato tra volume dei tasti e dell'accompagnamento.

1. Premendo ACCOMP VOLUME ∧/∨ sullo schermo LCD viene visualizzata l'impostazione attuale del volume dell'accompagnamento. Premere ACCOMP VOLUME ∧ per alzare il volume e ACCOMP VOLUME ∨ per abbassarlo. Intervallo di regolazione: 0 – 127.
2. Premendo contemporaneamente ACCOMP VOLUME ∧ e ACCOMP VOLUME ∨, viene chiuso il volume dell'accompagnamento. Lo schermo LCD visualizza poi "Accompaniment volume: OFF". Premere di nuovo ACCOMP VOLUME ∧ e ACCOMP VOLUME ∨ contemporaneamente per aprirlo di nuovo.

Velocità

Ogni stile ha una velocità diversa. Il valore può essere regolato in relazione alle capacità e alle necessità dettate dei singoli brani.

1. Premendo TEMPO ∧ e TEMPO ∨ si può regolare la velocità predefinita.
2. Premendo contemporaneamente TEMPO ∧ e TEMPO ∨ la velocità viene resettata al valore originale.
   Nota: la velocità si stabilisce automaticamente per ogni stile. Mentre si suona in un determinato stile, la velocità resta la stessa.

DSP

Con DSP si intende una tecnologia per localizzare il campo del suono, che imita il suono nell'ambiente reale. Quando si utilizza questa funzione, si può sentire una riproduzione più aperta e piena.

1. L'effetto DSP si aziona automaticamente all'accensione e sullo schermo LCD si illuminano i simboli "RE-VERB" e "CHORUS".

2. Premere [DSP] per accendere o spegnere l'effetto DSP.

Nota: durante la riproduzione del ritmo o della canzone, l'accensione o lo spegnimento del DSP può causare una breve pausa o un rumore, cosa normalissima quando si preme l'interruttore a effetto.

Regolazione suono

- Con la regolazione del suono è possibile impostare il volume di ogni brano.

- Premere SOUND CONSOLE per entrare nel menù di regolazione del suono. Lo schermo LCD visualizza il valore. Quando ci si trova nel menù di regolazione del suono è possibile impostare i singoli valori pre-mendo più volte SOUND CONSOLE.

- Il volume di ogni singolo valore può essere regolato separatamente con + e -.

Valori di impostazione

Contenuto da regolare Spia LCD Intervallo di regolazione
Volume percussioni XXX Rhythm 0 - 127
Volume basso XXX Bass 0 - 127
Volume armonia XXX Chord 0 - 127
Volume sezione XXX Phrase 0 - 127
Volume sezione mano sinistra	XXX Lower 0 - 127
Volume sezione mano destra	XXX Upper 0 – 127

Nota: se non si effettuano regolazioni del suono entro 5 secondi, il menù viene abbandonato automaticamente

Menù funzioni

Premere FUNCTION MENU per entrare in questo menù. Lo schermo LCD visualizza il valore. Nel menù funzioni possono essere impostati i singoli valori premendo + e -.

N. Indice	Spia LCD Intervallo di regola-		zione	Valore predefinito
1 Melodia XXX Tune -50 - +50 000
2 Suddivisione tastiera XXX KeySplit		1 - 88 034
3 Ritmo XXX BeatType 0, 2 - 9 004
4 Volume metronomo XXX 0 - 127 080
5 Profondità risonanza XXX 0 - 127		050t
6 Profondità coro	XXX 0 - 127 000
7 Ricezione MIDI	XXX 1 - 16, ALL		ALL
8 Trasmissione MIDI	XXX 1 - 16		001

Nota: se non si effettuano regolazioni entro 5 secondi, il menù funzioni viene abbandonato automaticamente.

Impostazione melodia

Con questa impostazione è possibile regolare in modo dettagliato l'altezza del suono.

1. Premere FUNCTION MENU per selezionare il menù melodia e da qui "tune menu". Lo schermo visualizza temporaneamente "XXX Tune". Premendo i tasti + e - è possibile regolare l'altezza del suono di mezza tonalità in un intervallo di 50.
2. Premendo contemporaneamente + e -, l'altezza del suono torna al valore predefinito 000. L'impostazione di questo parametro vale per la tastiera e per tutti gli stili.

Suddivisione della tastiera

Il punto in cui vengono divise la sezione di accordo automatico e la tastiera della mano destra si chiama "KEYBOARD SPLIT POINT".

Se la funzione di accordo automatico è disattivata, anche la sezione sinistra della tastiera può essere utilizzata per suonare musica.

1. Per dividere la tastiera premere FUNCTION MENU e selezionare "Keyboard Split". Sullo schermo LCD appare "XXX KeySplit". Per determinare il punto, premere i tasti + e - oppure inserire direttamente il numero con i tasti numerici.
2. Premendo contemporaneamente i tasti + e - , il punto di divisione della tastiera torna al valore predefinito di "F#3 (34)".

Tipo di ritmo

1. Per selezionare il tipo di ritmo premere FUNCTION MENU e selezionare "Beat-Type". Sullo schermo LCD appare "XXX BeatType". Il tipo di ritmo può essere selezionato con i tasti + e -. Sono disponibili complessivamente 9 tipi di ritmo (0, 2-9).
2. Premendo contemporaneamente i tasti + e - , il tipo di ritmo torna al valore predefinito "004".

Impostazione del volume del metronomo

1. Per impostare il volume del metronomo premere FUNCTION MENU + oppure FUNCTION MENU - e selezionare "MetronomeVolume". Lo schermo LCD visualizza temporaneamente "XXX MetroVol". Utilizzare i tasti + e - per impostare il volume del metronomo. Intervallo di regolazione: 0 - 127.
2. Premendo contemporaneamente i tasti + e - , il volume del metronomo torna al valore predefinito "080".

Impostazione del livello di risonanza

1. Per selezionare il livello di risonanza premere FUNCTION MENU e selezionare "Reverb Level". Sullo schermo LCD appare "XXX ReverbLev". Utilizzare i tasti + e - per impostare il livello di risonanza. Intervallo di regolazione: 0 - 127.
2. Premendo contemporaneamente i tasti + e - , il livello di risonanza torna al valore predefinito "050".

Impostazione del volume del coro

1. Per selezionare il volume del coro premere FUNCTION MENU e selezionare "Chorus Level". Sullo schermo LCD appare "XXX ChorusLev". Utilizzare i tasti + e - per impostare il volume del coro. Intervallo di regolazione: 0 - 127.
2. Premendo contemporaneamente i tasti + e - , il volume del coro torna al valore predefinito "000".

Impostazione ricezione MIDI

1. Per selezionare il menù di impostazione ricezione MIDI premere FUNCTION MENU e selezionare "MIDI receiving channel setting menu". Sullo schermo LCD appare "XXX Midiln". Utilizzare i tasti + e - per impostare i canali di ricezione. Intervallo di regolazione: 1 - 16, ALL.
2. Premendo contemporaneamente i tasti + e - , il canale di ricezione torna al valore predefinito "ALL".

Impostazione trasmissione MIDI

1. Per selezionare il menù di impostazione trasmissione MIDI premere FUNCTION MENU e selezionare "MIDI sending channel setting menu". Sullo schermo LCD appare "XXX MidiOut". Utilizzare i tasti + e - per impostare i canali di trasmissione. Intervallo di regolazione: 1 - 16.
2. Premendo contemporaneamente i tasti + e - , il canale di trasmissione torna al valore predefinito "001".

Resettare alle impostazioni di fabbrica

Premere contemporaneamente i tasti + e - a dispositivo spento. Il dispositivo torna alle impostazioni di fabbrica e cancella tutti i dati dell'utente, inclusi: brani dell'utente, registrazione, memoria. In questo lasso di tempo sullo schermo LCD appare "Wait...!". Una volta resettato il dispositivo, è possibile tornare a utilizzarlo normalmente.

Impostazione della memoria di registrazione del pannello di controllo

Questo strumento è dotato di un'impostazione della memoria di registrazione del pannello di controllo, che può essere utilizzata per salvare le impostazioni usate con maggiore frequenza e per poterle utilizzare più rapidamente quando se ne ha bisogno, in modo da facilitare l'uso dello strumento. Con questa funzione è possibile salvare quasi tutte le impostazioni del pannello di controllo, in modo da poter risalire alle impostazioni preferite semplicemente premendo un tasto.

Salvataggio delle impostazioni

1. Questo dispositivo è dotato di quattro banche dati. Ogni banca dati ha 2 stati di memoria.

2. Premendo STORE e tenendo premuto contemporaneamente uno dei tasti M1 o M2 è possibile salvare l'impostazione corrente.

Nota: quando si salva l'impostazione corrente, lo stato della memoria precedente viene sovrascritto. Tenendo premuti contemporaneamente STORE e M1 vengono cancellate tutte le impostazioni salvate e la memoria viene resettata alle impostazioni di fabbrica.

Riproduzione delle impostazioni salvate

Premere M1 o M2 per riprodurre le impostazioni salvate.

Selezione di una banca dati

1. Quando si preme BANK, sullo schermo LCD appare il numero della banca dati attualmente selezionata.
2. Premendo di nuovo BANK è possibile selezionare la memoria. Intervallo di selezione: 1 - 2.

3. I seguenti contenuti possono essere salvati nelle memorie M1 e M2.

4. Impostazioni sonore: voce principale, doppia voce, punto di divisione della tastiera, effetti digitali, mixer.

5. Impostazioni dell'accompagnamento: stile, velocità, attivare/disattivare accordi automatici, selezione della sezione
6. Impostazioni delle funzioni: touch, impostazioni nel menù funzioni

Controllo della musica

1. Funzione ritmo guida

- Un brano è già dotato di un ritmo guida prima che venga suonato l'intro.

2. Avanzare e retrocedere rapidamente, play/pausa e stop dei brani

• Premere per avanzare rapidamente nei brani durante la riproduzione.
• Premere per tornare indeitro rapidamente nei brani durante la riproduzione.
• Premere per mettere in pausa / i brani. Premere una seconda volta per riprendere la riproduzione.
• Premendo si arresta la riproduzione.

3. Ripetere una sezione

• Premendo ⬇♂ è possibile determinare l'inizio e la fine di una sezione, che può poi essere riprodotta in loop fino a quando viene terminata la funzione.
• Quando si preme il tasto per la prima volta viene definito l'inizio della sezione. Premendo una seconda volta si determina la fine.
• Premendo di nuovo ⬇ ⊃ si termina la funzione e i brani vengono di nuovo riprodotti completamente.

Registrare la musica

Prima di iniziare la registrazione e di selezionare una traccia, è necessario scegliere un brano.
1. Premere RECORD per accedere alla selezione dei brani. Sul lato in alto a sinistra dello schermo LCD appare il numero del brano. Il nome predefinito del brano da registrare è "RecSong 1". Utilizzare i tasti + e - per se-

lezionare il brano che si desidera salvare.

1. Premendo ora RECORD si accede alla modalità di preparazione della registrazione. Sul lato inferiore dello schermo LCD viene visualizzato "REC" in rosso e appaiono contemporaneamente 4 punti del ritmo nel settore di indicazione del ritmo. Lo strumento seleziona automaticamente una traccia che non contiene file salvati, per memorizzare automaticamente la registrazione. La traccia utilizzata appare sullo schermo LCD e si riferisce alla registrazione attuale, che viene salvata li.
2. In modalità di preparazione è possibile regolare suono, stile, velocità ecc. Premendo TRACK 1, TRACK 2 o TRACK 3 è possibile scegliere la traccia su cui salvare la registrazione. La traccia di accompagnamento e melodica possono essere registrate contemporaneamente, mentre non è possibile registrare contemporaneamente 2 tracce melodiche diverse.
3. Premere START/STOP per iniziare la registrazione o a suona- re la tastiera, dopo aver selezionato una traccia di registrazione. Dopo aver selezionato l'accompagnamento e la funzione di accordo automatico, per suonare in modo efficace gli accordi nella sezione della mano sinistra, è possibile iniziare la registrazione.

Note:

• I dati di stile si possono registrare solo sulla traccia di accompagnamento. L'indicazione di registrazione è dotata di tre stati diversi: "Shine, Light, Go out."
• "Shine" significa che questa traccia è stata selezionata per la registrazione. Se sulla traccia sono già presenti dati, questi vengono sovrascritti dalla registrazione attuale quando si procede.

• "Light" significa che i dati presenti sulla traccia vengono sovrascritti in modo sincronizzato nel processo di registrazione.
• "Go Out" significa che questa traccia non presenta alcun dato o non ha dati a disposizione, la cui riproduzione è stata vietata durante la registrazione.
• In modalità di preparazione è possibile modificare la traccia di registrazione
• Il dispositivo seleziona automaticamente una traccia vuota in modalità di preparazione (nella sequenza da piccola a grande, ad esempio: se la traccia 2 dispone di dati, lo strumento sceglierà la traccia 3 per la registrazione).

Traccia 1: traccia di accompagnamento

Traccia 2/ Traccia 3: tracce melodiche

Arrestare la registrazione

1. Premendo START/STOP durante la registrazione, questa viene interrotta immediatamente. Premendo STYLE o VOICE è possibile selezionare altre funzioni.
2. Quando la memoria è piena, la registrazione si ferma e viene salvata automaticamente. Sullo schermo LCD appare "Rec_Full".
3. La registrazione si ferma automaticamente quando un brano è finito o se è stato selezionato un accompagnamento.

Riproduzione dei brani registrati

1. Se si preme RECORD durante la registrazione, la registrazione attuale viene interrotta e vengono riprodotti in loop i brani registrati fino a quel momento.
2. Premere SONG per passare alla modalità canzone. Tutti i brani vengono riprodotti automaticamente in loop. I numeri dei brani salvati possono essere selezionati direttamente con i tasti + e -. Se non ci sono brani salvati sullo schermo appare "NoFile!". La riproduzione in loop si interrompe.
3. Selezionare, se presente, un brano salvato e premere START/STOP per riprodurlo in loop.

Cancellazione dei brani registrati

1. Premere contemporaneamente RECORD e SONG quando lo strumento è spento per cancellare tutte le registrazioni salvate.
2. Premere RECORD per 2 secondi per cancellare le registrazioni in modalità di preparazione. Sullo schermo LCD appare "Delete". Premere poi i tasti della traccia corrispondente (TRACK 1, TRACK 2, TRACK 3), da cui si desidera cancellare la registrazione. Quando la spia di una traccia si illumina significa che i dati vengono cancellati, mentre quando si spegne significa che i dati

vengono conservati. Quando le spie di tutte le tracce si illuminano, significa che vengono cancellati tutti i brani registrati se la cancellazione viene autorizzata premendo il tasto +. La cancellazione può essere interrotta premendo il tasto -.

REC TRACK 1 TRACK 2 TRACK 3 SONG NoFile!

Riproduzione MP3

Connessione MP3: tramite questa connessione è possibile riprodurre brani in formato MP3.

• Premendo PLAY/PAUSE è possibile riprodurre/mettere in pausa i brani.
• Premendo SONG ∧ viene selezionato il brano precedente e con VOLUME ∨ si abbassa il volume.
• Premendo SONG ∧ viene selezionato il brano successivo e con VOLUME ∨ si alza il volume.

Riproduzione dei brani

Questo strumento è dotato di numerosi brani (vedi tabella delle canzoni). Ogni canzone è dotata di una funzione di apprendimento.

1. Premere SONG per passare alla modalità canzone. Sullo schermo LCD appare "SONG". Tutti i brani vengono riprodotti automaticamente in loop.
2. Per selezionare una canzone è possibile utilizzare il numero del brano desiderato oppure i tasti + e -.
3. Premere START/STOP per interrompere la riproduzione della canzone. Premere di nuovo il tasto per riprenderla.
4. Se si desidera terminare la modalità canzone, premere STYLE, RECORD, VOICE, DUAL VOICE ecc. non appena è finito il brano.

Modalità di apprendimento

La funzione di apprendimento dello strumento è composta dai tre tasti LESSON, LEFT e RIGHT, che possono essere utilizzati sono in modalità canzone. E' possibile esercitarsi su tutti i brani in tre modalità diverse: durata, altezza tonalità e modalità di esecuzione. Lo strumento è dotato di una funzione di valutazione, che aiuta a fare progressi nel processo di apprendimento.

1. Premere LESSON per attivare la modalità di apprendimento.
2. Selezionare con LEFT e RIGHT se si desidera eseguire la canzone con la mano sinistra o destra. Se non si effettua alcuna selezione, viene scelta automaticamente la mano destra.

Nota: i contenuti di apprendimento della mano sinistra possono essere diversi a seconda del brano selezionato. In alcune canzoni si esercitano accordi con la mano sinistra e in altre canzoni le melodie. Durante la modalità di apprendimento le melodie e gli accordi appaiono sullo schermo LCD, in modo da facilitare l'esercizio.

Modalità di apprendimento 1: durata

1. Premere LESSON per attivare la modalità di apprendimento 1. Le canzoni in riproduzione vengono fermate. Sullo schermo LCD appare "Les1 R". Il dispositivo fa una stima della durata dell'esercizio. La corretta esecuzione di accordi e note non viene tenuta in considerazione in questa modalità.
2. Premere START/STOP per iniziare la modalità di apprendimento 1. Se si seleziona la mano destra, vengono mostrate le melodie della mano destra. Ora è sufficiente suonare correttamente la durata, mentre la correttezza di note e accordi viene ignorata. La melodia risuona in sottofondo. Se si seleziona la mano sinistra, vengono mostrati accordi o parti della melodia della mano sinistra. Ora è sufficiente suonare correttamente la durata, mentre la correttezza di note e accordi viene ignorata. Premendo contemporaneamente LEFT e RIGHT è possibile esercitarsi contemporaneamente con la mano destra e sinistra. Il sistema fa una stima di quando l'esercizio è concluso.

Modalità di apprendimento 2: altezza di tonalità

1. Premere più volte LEARN per attivare la modalità di apprendimento 2. L'attuale riproduzione della canzone viene interrotta. Sullo schermo LCD appare "Les2 R". Il sistema fa una stima della corretta altezza della tonalità e ciò significa che sarà necessario suonare le tonalità giuste. Una sezione di un brano può ricominciare daccapo se vengono suonate note sbagliate. Il brano si trova in modalità di attesa fino a quando vengono suonate le tonalità corrette.
2. Premendo START/STOP prima dell'inizio della canzone, il dispositivo fornirà un stima alla fine del brano.

Modalità di apprendimento 3: modalità di esecuzione

1. Premere più volte LEARN per attivare la modalità di apprendimento 3. L'attuale riproduzione della canzone viene interrotta. Sullo schermo LCD appare "Les3 R". Il sistema fa una stima della corretta durata e altezza della tonalità e ciò significa che sarà necessario suonare le tonalità giuste e la durata originale del brano.
2. Premendo START/STOP prima dell'inizio della canzone, il dispositivo fornirà un stima alla fine del brano.

ALLEGATO

Elenco degli strumenti 53

Elenco degli stili 62

Elenco dei brani 65

INDICACIONES SOBRE LA RETIRADA DEL APARATO
