Tipo di prodotto	Custodia PC portatile Mini-ITX
Marca e modello	CORSAIR Graphite 380T
Fattore di forma della scheda madre	Mini-ITX
Dimensioni (Lunghezza x Larghezza x Altezza)	393 x 292 x 356 mm
Peso	5.4 kg
Lunghezza massima della scheda grafica	290 mm
Altezza massima del dissipatore CPU	150 mm
Lunghezza massima dell'alimentatore	160 mm (ATX)
Ventilatori inclusi	1 x 120 mm (anteriore)
Slot per ventilatori (max)	Anteriore: 2 x 120 mm / 1 x 140 mm / 1 x 200 mm; Posteriore: 1 x 120 mm; Laterale: 2 x 120 mm
Connettori pannello anteriore	2 x USB 3.0, jack micro, jack cuffie
Alloggiamenti per dischi	1 alloggiamento SSD 2.5" senza attrezzi, 1 alloggiamento HDD 3.5" senza attrezzi (compatibile SSD), 2 vassoi
Maniglia di trasporto	Integrata
Pannello laterale	Finestrato con meccanismo di blocco
Filtri antipolvere	Filtro inferiore per alimentatore
Controller dei ventilatori	Integrato, 3 velocità, accessibile sul pannello anteriore
Installazione dei componenti	Senza attrezzi per dischi, pannelli laterali a sgancio rapido
Manutenzione e pulizia	Rimuovere i pannelli laterali, pulire i filtri antipolvere e la griglia anteriore
Sicurezza	Rispettare la polarità dei connettori LED; utilizzare le viti fornite
Pezzi di ricambio e riparabilità	Contattare l'assistenza tramite corsair.force.com per una RMA

Domande frequenti - Graphite 380T CORSAIR

Come rimuovere il pannello I/O?

Rimuovere prima la copertura anteriore spingendo le linguette interne in avanti, quindi svitare le viti su ciascun lato del pannello.

La polarità è importante per i connettori di alimentazione del pannello anteriore e di reset?

No, la polarità è importante solo per i connettori LED (Power LED, HDD LED). Per gli interruttori Power e Reset, l'ordine non è importante.

Cosa fare se la custodia è danneggiata o un ventilatore non funziona?

Andare su corsair.force.com per richiedere un'autorizzazione di reso (RMA) per la sostituzione dei pezzi difettosi.

Dove posso installare ventole aggiuntive?

Le posizioni sono: anteriore (2 x 120 mm, 1 x 140 mm, 1 x 200 mm), posteriore (1 x 120 mm) e laterale (2 x 120 mm).

Come rimuovere il pannello anteriore?

Spingere gli angoli superiori della copertura in plastica per rilasciare il pannello anteriore.

Come rimuovere il filtro antipolvere inferiore?

Individuare la linguetta di estrazione sotto l'alimentatore e tirare il filtro verso l'esterno.

Come installare la scheda madre?

Installare prima la piastra di protezione I/O, quindi allineare la scheda madre sui distanziatori preinstallati e fissarla con le viti fornite.

Come installare un SSD da 2,5 pollici?

Tirare la linguetta dell'alloggiamento estensibile, posizionare l'SSD nell'alloggiamento fino a quando non scatta, quindi rilasciare la linguetta.

Come installare un HDD da 3,5 pollici?

Rimuovere il vassoio dall'alloggiamento, inserire l'HDD nel vassoio allineando i fori sui perni, quindi reinserire il vassoio nell'alloggiamento.

Come alimentare le ventole del case?

Collegare il cavo SATA del controller delle ventole all'alimentatore, quindi collegare ciascuna ventola a un connettore a 3 o 4 pin del case. Utilizzare il pulsante di selezione della velocità sul pannello anteriore.

MANUALE UTENTE Graphite 380T CORSAIR

Contenuto kit di accessori: 23

Caratteristiche case: 24

Rimozione dei pannelli laterali: 25

Installazione della scheda madre: 25

Installazione dell'unità di alimentazione: 26

Installazione delle schede PCI-E/PCI: 26

Installazione SSD 2.5 pollici: 27

Installazione HDD 3.5 pollici: 27

Alimentazione ventole del case: 28

Collegamenti dei connettori di I/O frontali: 28

Domande più frequenti: 29

Congratulazioni!

Grazie per aver acquistato il case portatile per PC Mini-ITX Graphite Series 380T.

Il Graphite Series 380T racchiude in sé potenza e compattezza in un case portatile Mini-ITX per PC. Una maniglia integrata lo rende pratico e leggero da trasportare. È facile realizzare il computer dei tuoi sogni che ti seguirà ovunque all'interno di una struttura spaziosa con accesso facilitato e spazio sufficiente per una scheda grafica extra lunga. Tenere tutto alla giusta temperatura di raffreddamento con punti di montaggio fino a cinque ventole non è mai stato così facile – senza contare il pratico controller ventola a 3 velocità sul pannello frontale.

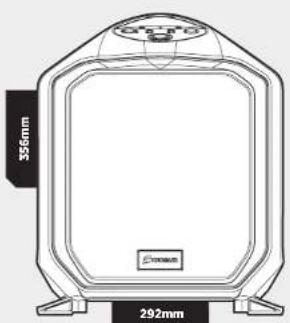

Specifiche case

Lunghezza: 393mm

Larghezza: 292mm

Altezza: 356mm

Peso: 5,4kg

Slot superiori Lunghezza massima GPU: 290mm

Tutti gli slot Lunghezza massima GPU: 290mm

Altezza massima dissipatore di calore CPU: 150mm

Lunghezza massima PSU: 160mm

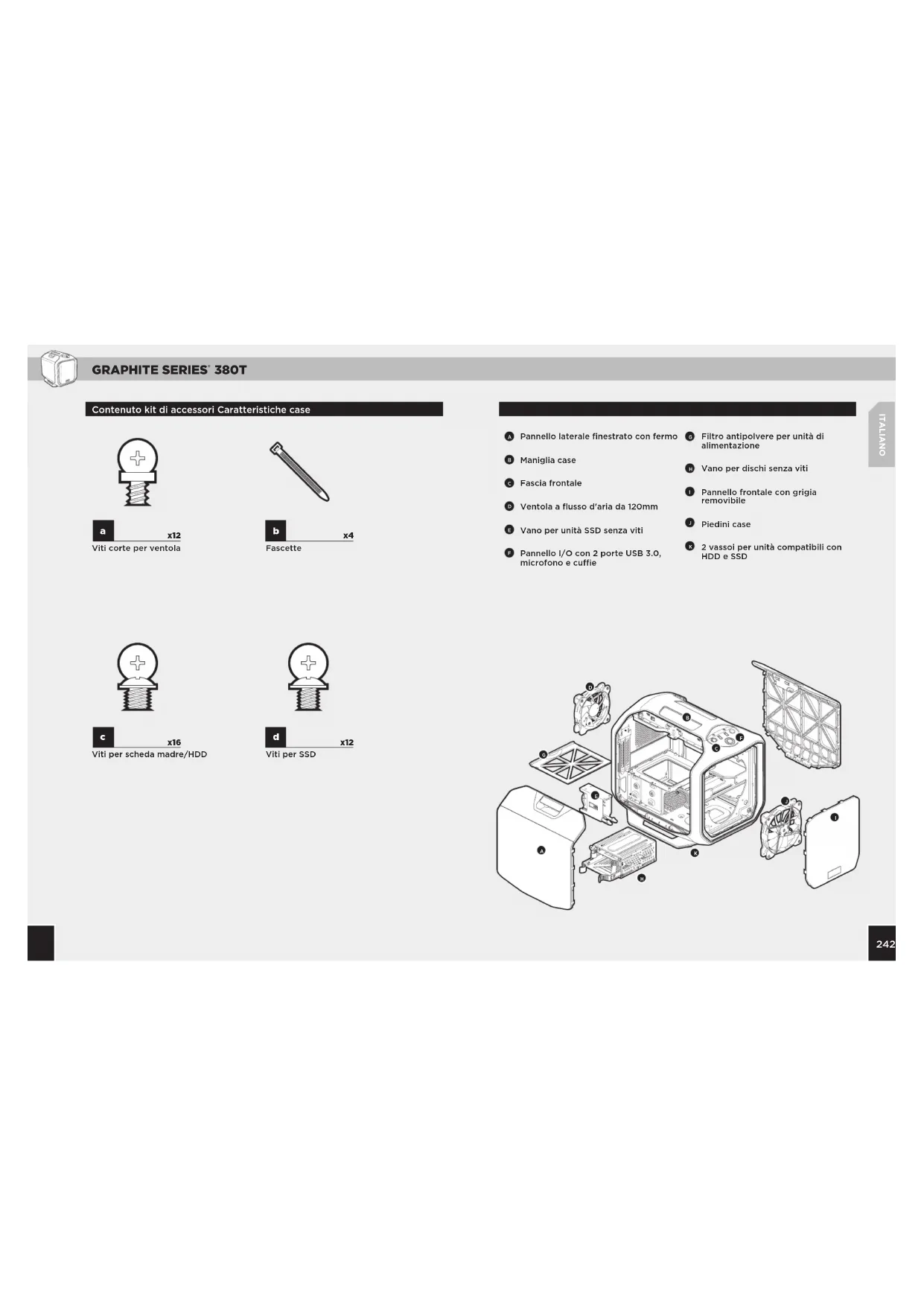

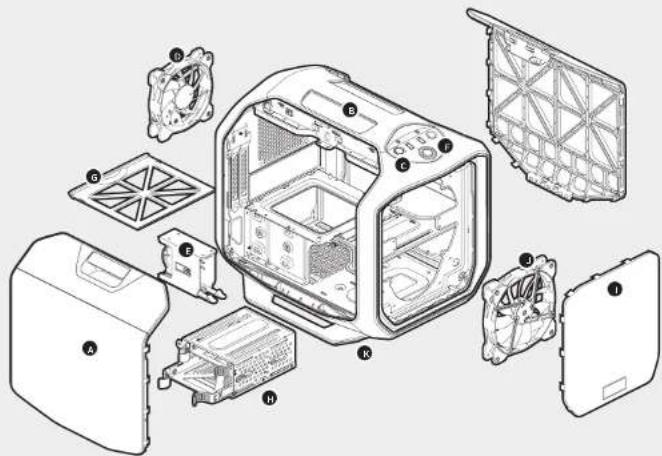

Contenuto kit di accessori Caratteristiche case

Pannello laterale finestrato con fermo
B Maniglia case
Fascia frontale
D Ventola a flusso d'aria da 120mm
Vano per unità SSD senza viti
F Pannello I/O con 2 porte USB 3.0, microfono e cuffie

6 Filtro antipolvere per unità di alimentazione
H Vano per dischi senza viti
Pannello frontale con grigia removibile
Piedini case
2 vassoi per unità compatibili con HDD e SSD

1. Rimozione dei pannelli laterali

Tirare verso l'alto i fermi del pannello laterale per aprirli.

Nota: Corsair consiglia di rimuovere e mettere da parte entrambi i pannelli per evitare danni accidentali durante l'assomblaggio del sistema. Entrambi i pannelli latorali sono intercambiabili e dovrebbero essere rimossi per ridurre l'ingombro

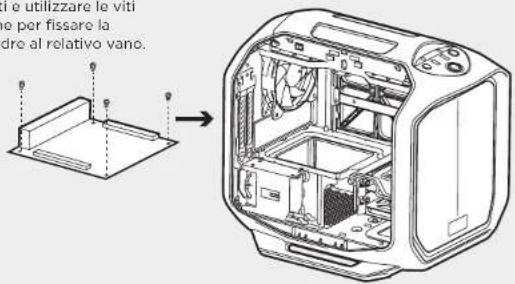

2. Installazione della scheda madre

Prima, installare l'I/O shield della scheda madre (per istruzioni, vedere il manuale della scheda madre).

Quindi, allineare la scheda madre ai distanziatori preinstallati e utilizzare le viti in dotazione per fissare la scheda madre al relativo vano.

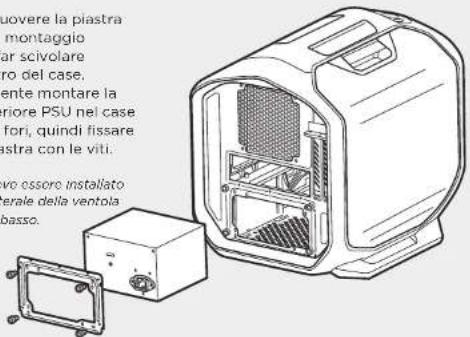

3. Installazione dell'unità di alimentazione

Svitare e rimuovere la piastra posteriore di montaggio PSU, quindi far scivolare il PSU dal retro del case. Successivamente montare la piastra posteriore PSU nel case ed allineare i fori, quindi fissare il PSU alla piastra con le viti.

Nota: Il PSU dovo essere installato con la parte laterale della ventola rivolta verso il basso.

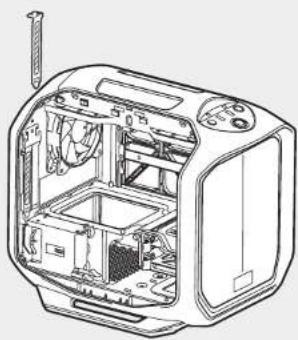

4. Installazione delle schede PCI-E/PCI

Prima rimuovere le viti e le coperture degli slot corrispondenti. Quindi, installare la scheda add-on e fissare con le viti a testa piatta.

5. Installazione SSD 2,5 pollici

Tirare verso il basso la linguetta e posizionare l'unità SSD nel vano senza attrezzi espandibile fino ad assicurarla.

Nota: Per rimuovere l'unità SSD dal relativo vano, tiraro la linguotta di rilascio verso il basso.

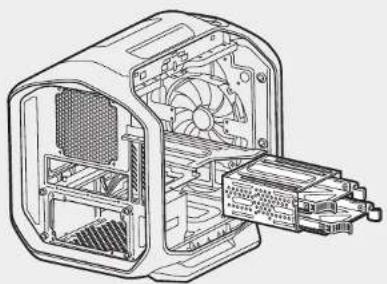

6. Installazione HDD 3,5 pollici

Rimuovere il vassoio HDD 3,5 pollici senza attrezzi da vano dischi, quindi inserire l'HDD nel relativo vano. Successivamente, allineare i fori dell'unità ai perni del vassoio per fissare il vassoio dell'unità di nuovo nel vano.

Nota: Questo vano dischi è anche compatibile con unità SSD, così da poter installare anche unità SSD da 2,5 pollici.

7. Alimentazione ventole del case

1. Collegare il connettore di alimentazione all'unità alimentazione SATA.
2. Collegare il connettore della ventola a 3 o 4 pin al connettore ventola del case.
3. Spingere il tasto di selezione della velocità della ventola per cambiare la velocità.

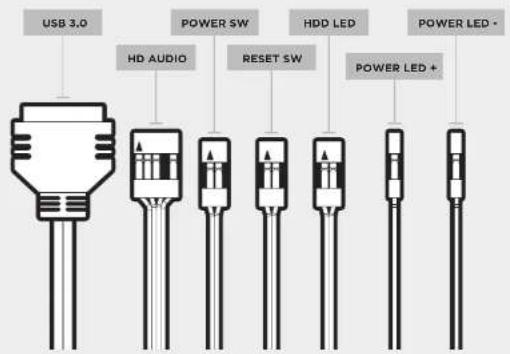

8. Collegamenti dei connettori di I/O frontali

Per i piedini in uscita e la posizione dei connettori del pannello frontale, consultare il manuale per la scheda madre.

GRAPHITE SERIES 380T

Domande più frequenti

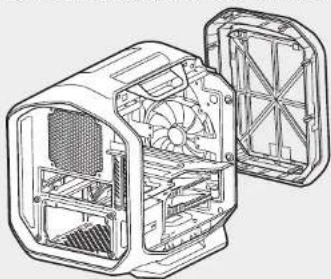

1. Come rimuovere il pannello I/O??

A. Prima di tutto, rimuovere la fascia frontale spingendo le linguette all'interno della fascia; quindi spingere in avanti verso il frontale del case.

B. Successivamente, svitare le viti ad ogni lato del pannello.

1. La questione delle polarità ha a che fare con i connettori di resettaggio e di alimentazione del pannello I/O?

No, solo con i connettori LED.

1. Chi è necessario contattare se si riceve un case danneggiato oppure se una delle ventole non funziona più?

Visitare il sito www.corsair.force.com e richiedere un RMA in modo da permetterci di sostituire le parti danneggiate

1. Dopo è possibile montare una ventola?

Posizioni di montaggio delle ventole
Anteriore 2 x 120mm, 1 x 140mm, 1 x 200mm
Superiore x
Posteriore 1 x 120mm
Inferiore x
Laterale 2 x 120mm
Al centro x

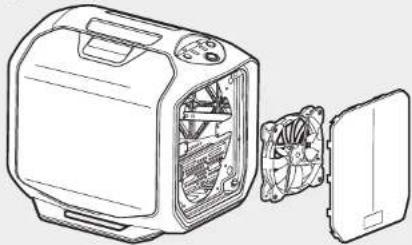

5. Come rimuovere il pannello frontale?

Per rimuovere il pannello frontale, spingere gli angoli superiori della copertura di plastica.

6. Come rimuovere il filtro antipolvere inferiore?

Per rimuovere il filtro antipolvere inferiore, individuare la linguetta di rilascio sotto il PSU ed estrarre il filtro.

Per saperne di più su questo case, visita la pagina del prodotto sul sito www.corsalr.com
