BEDIENUNGSANLEITUNG Graphite 380T CORSAIR

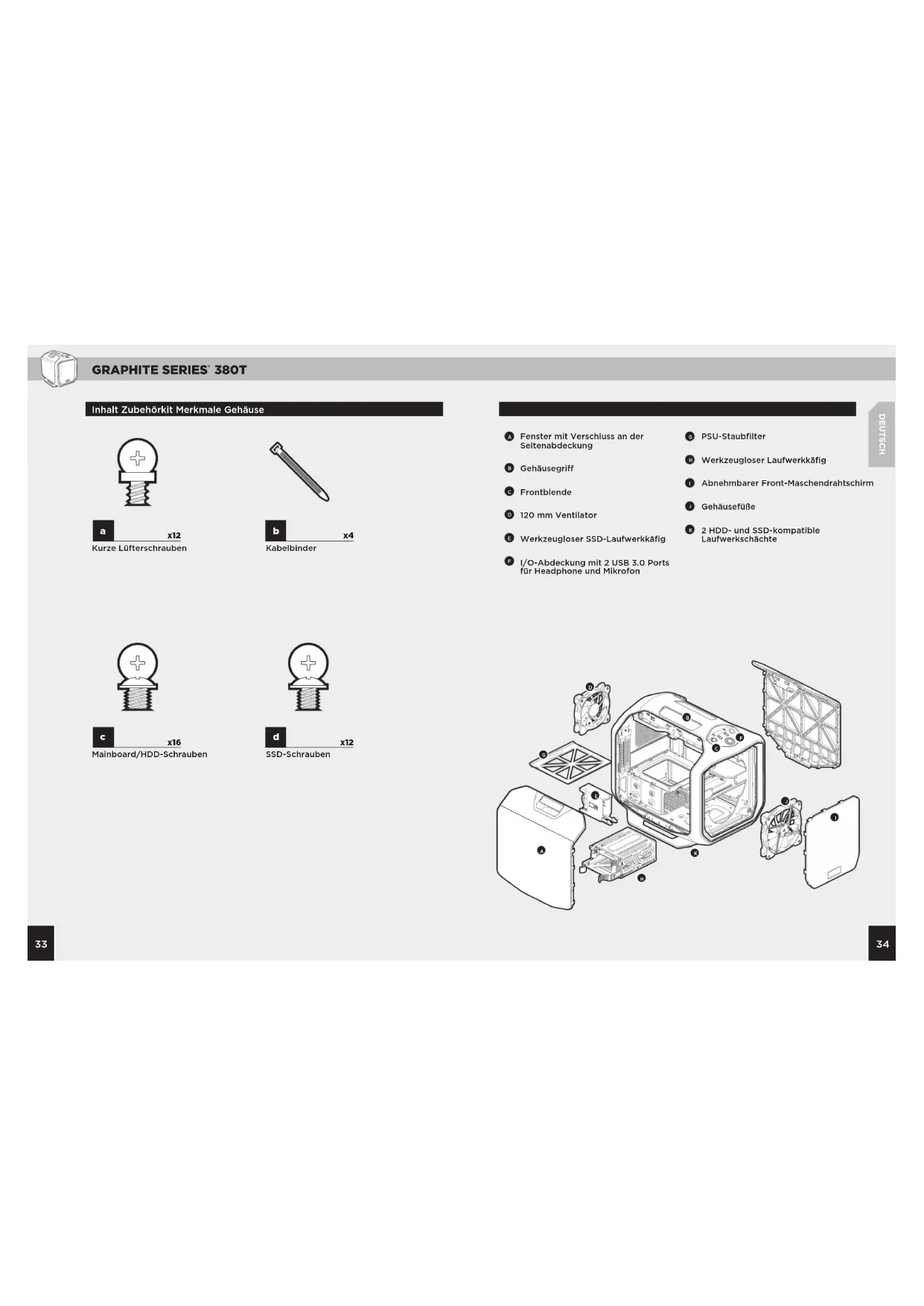

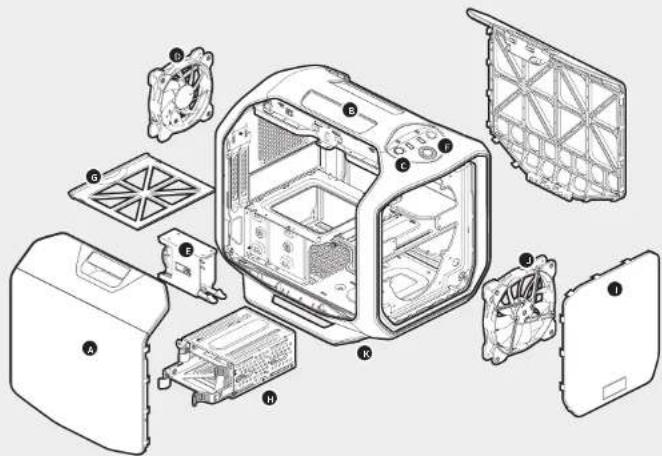

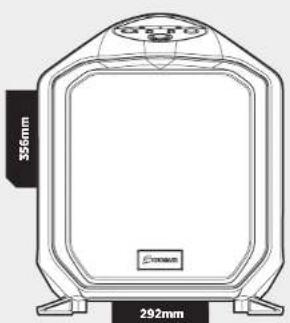

Inhalt Zubehörkit Merkmale Gehäuse Fenster mit Verschluss an der Seitenabdeckung Gehäusegri Frontblende 120 mm Ventilator Werkzeugloser SSD-Laufwerkkäfig I/O-Abdeckung mit 2 USB 3.0 Ports für Headphone und Mikrofon PSU-Staubfilter Werkzeugloser Laufwerkkäfig Abnehmbarer Front-Maschendrahtschirm Gehäusefüße 2 HDD- und SSD-kompatible Laufwerkschächte A G
x12 Kurze Lüfterschrauben Mainboard/HDD-Schrauben Kabelbinder SSD-Schrauben DEUTSCH

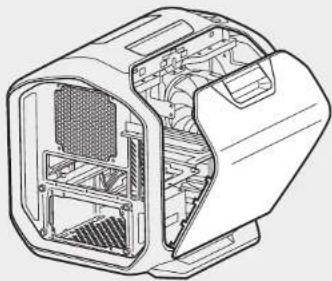

1. Entfernen der Seitenplatten

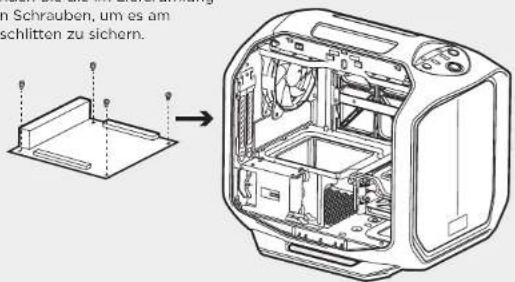

2. Installation des Mainboards

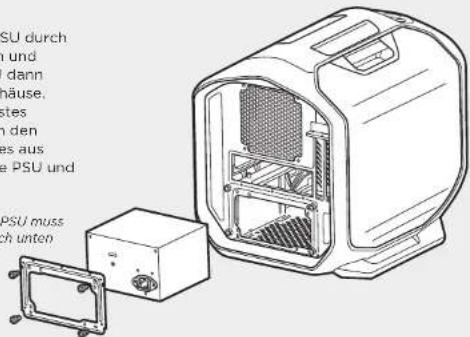

3. Installation des Netzgerätes (PSU)

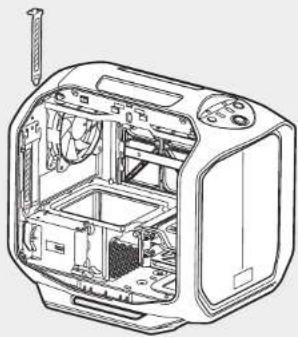

4. Installation der PCI-E-/PCI-Karte(n)
Ziehen Sie zur Entriegelung die Verschlüsse der Seitenabdeckung einfach nach oben. Hinweis: Sie sollten beim Bau Ihres Systems beide Seitenplatten entfernen und beiseite legen, um zu vermeiden, dass sie beschädigt werden. Beide Seitenplatten sind auswechselbar und sollten abgenommen werden, um Kabelgewirr zu vermeiden. Installieren Sie als Erstes die I/O-Blende des Mainboards (befolgen Sie die Anleitung des Mainboard-Herstellers). Richten Sie dann das Mainboard an den vorinstallierten Abstandshaltern aus und verwenden Sie die im Lieferumfang enthaltenen Schrauben, um es am Mainboardschlitten zu sichern. Entfernen Sie die Montageplatte der PSU durch Lösen der Schrauben und schieben Sie die PSU dann von hinten in das Gehäuse. Richten Sie als Nächstes die Montageplatte an den Löchern des Gehäuses aus und verschrauben Sie PSU und Montageplatte. Hinweis: Der Lüfter der PSU muss nach der Installation nach unten weisen. Entfernen Sie zunächst die Rändelschrauben und dazugehörigen Steckplatzabdeckungen. Installieren Sie dann die Erweiterungskarte und befestigen Sie sie mit den Rändelschrauben. DEUTSCHGRAPHITE SERIES
7. Antrieb der Gehäuselüfter

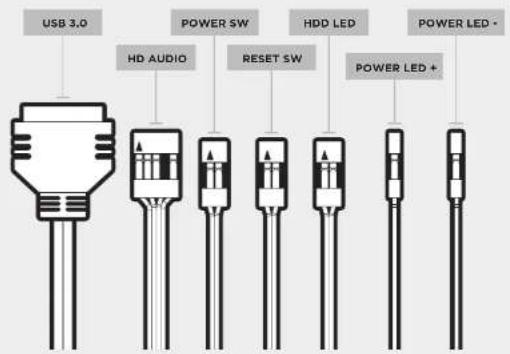

8. Verbindung der vorderen I/O-Anschlüsse

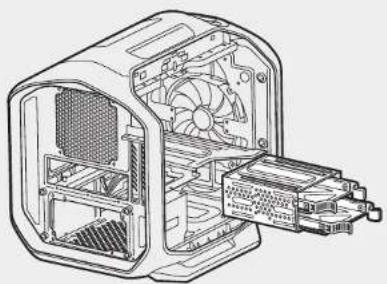

Ziehen Sie die Zunge herunter und schieben Sie das SSD in den erweiterbaren Käfig, bis es sicher sitzt. Hinweis: Um das SSD aus dem Käfig zu nehmen, ziehen Sie zum Lösen einfach an der Zunge. Nehmen Sie das werkzeuglose 3,5-Zoll-HDD aus dem Laufwerkkäfig und schieben Sie es in den HDD-Einschub. Richten Sie die Löcher des HDD-Laufwerks an den Einschubstiften aus und schieben Sie den Laufwerkeinschub wieder in den Käfig. Hinweis: Dieser Laufwerkkäfig ist auch SSD-kompatibel, sodass Sie ein 2,5-Zoll-SSD im SSD-Einschub installieren können. Die Position der Frontplatten-Header und die Pinbelegung finden Sie in der Anleitung Ihres Mainboards. DEUTSCH
1. Schließen Sie den SATA-
Netzanschluss an das SATA-Netzteil an.
2. Schließen Sie den 3- oder
4-Pin-Lüfteranschluss an die Lüfterstiftleiste des Gehäuses an.
Auswahlschalter für die Lüftergeschwindigkeit, um die Geschwindigkeit hin und her zu schalten. USB 3.0HD AUDIOPOWER SWRESET SWHDD LEDPOWER LED +POWER LED -GRAPHITE SERIES
Häufig gestellte Fragen
1. Wie kann ich die I/O-Abdeckung entfernen?
A. Entfernen Sie zunächst die Frontblende, indem Sie die Entriegelungstaste in der Blende drücken und sie dann nach vorn ziehen. B. Lösen Sie dann die Schrauben an beiden Seiten der Abdeckung.
2. Muss bei der Ein-/Austaste und dem Rücksetzschalter der I/O-Abdeckung die
Polarität beachtet werden? Nein, nur bei den LED-Headern
3. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten habe
oder einer der Lüfter nicht mehr funktioniert Bitte besuchen Sie corsair.force.com und fordern Sie eine RMA an, damit wir das/ die beschädigte(n) Teil(e) ersetzen können

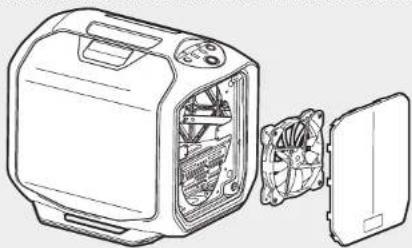

4. Lüfter-Einbaupunkte?

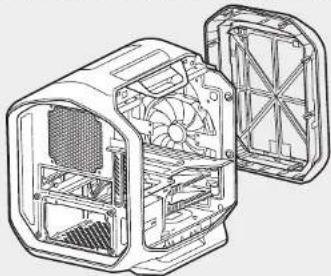

5. Wie kann ich die Frontabdeckung entfernen?
Drücken Sie dazu die oberen Ecken der Kunststoabdeckung.
6. Wie kann ich den unten angebrachten Staubfilter entfernen?
Um den unteren Staubfilter zu entfernen, ziehen Sie den Filter an der Zunge unterhalb der Netzteils heraus. Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com Fan Mount Locations Front 2 x 120mm, 1 x 140mm, 1 x 200mmOben xRückseite 1 x 120mmUnten xSeite 2 x 120mmMitte x DEUTSCHGRAPHITE SERIES
