产品类型	Mini-ITX 便携式 PC 机箱
品牌和型号	CORSAIR Graphite 380T
主板规格	Mini-ITX
尺寸 (长 x 宽 x 高)	393 x 292 x 356 mm
重量	5.4 kg
显卡最大长度	290 mm
CPU 散热器最大高度	150 mm
电源最大长度	160 mm (ATX)
附带风扇	1 x 120 mm (前)
风扇位 (最大)	前: 2 x 120 mm / 1 x 140 mm / 1 x 200 mm; 后: 1 x 120 mm; 侧: 2 x 120 mm
前面板接口	2 x USB 3.0, 麦克风插孔, 耳机插孔
硬盘位	1 个免工具 2.5" SSD 支架, 1 个免工具 3.5" HDD 支架 (兼容 SSD), 2 个托盘
提手	内置
侧板	带窗户和锁定机构
防尘网	电源底部防尘网
风扇控制器	内置, 3 档速度, 前面板可调
组件安装	硬盘免工具, 侧板快速锁紧
维护和清洁	拆下侧板, 清洁防尘网和前格栅
安全	注意 LED 连接器极性; 使用附带的螺丝
备件和可维修性	通过 corsair.force.com 联系支持部门进行 RMA

常见问题 - Graphite 380T CORSAIR

如何卸下 I/O 面板？

首先向前推内部卡舌卸下前面罩，然后拧下面板两侧的螺丝。

前面板和重置按钮的电源连接器极性重要吗？

不，极性仅对 LED 连接器（电源 LED、硬盘 LED）重要。对于电源和重置开关，顺序无关紧要。

如果机箱损坏或风扇不工作怎么办？

前往 corsair.force.com 申请退货授权 (RMA) 以更换有缺陷的部件。

我可以在哪里安装额外的风扇？

安装位置：前 (2 x 120 mm, 1 x 140 mm, 1 x 200 mm), 后 (1 x 120 mm), 侧 (2 x 120 mm)。

如何卸下前面板？

推动塑料盖的上角以松开前面板。

如何卸下底部防尘网？

找到电源下方的拉片，向外拉出防尘网。

如何安装主板？

首先安装 I/O 挡板，然后将主板对准预装的螺柱，用附带的螺丝固定。

如何安装 2.5 英寸 SSD？

拉出可伸缩托盘的拉片，将 SSD 放入托盘中直至卡入，然后松开拉片。

如何安装 3.5 英寸 HDD？

从托架中取出托盘，将 HDD 放入托盘中对齐孔与销钉，然后将托盘放回托架。

如何给机箱风扇供电？

将风扇控制器的 SATA 电缆连接到电源，然后将每个风扇连接到机箱的 3 针或 4 针插头。使用前面板的速度选择按钮。

用户手册 Graphite 380T CORSAIR

恭喜：61
机箱规格：62

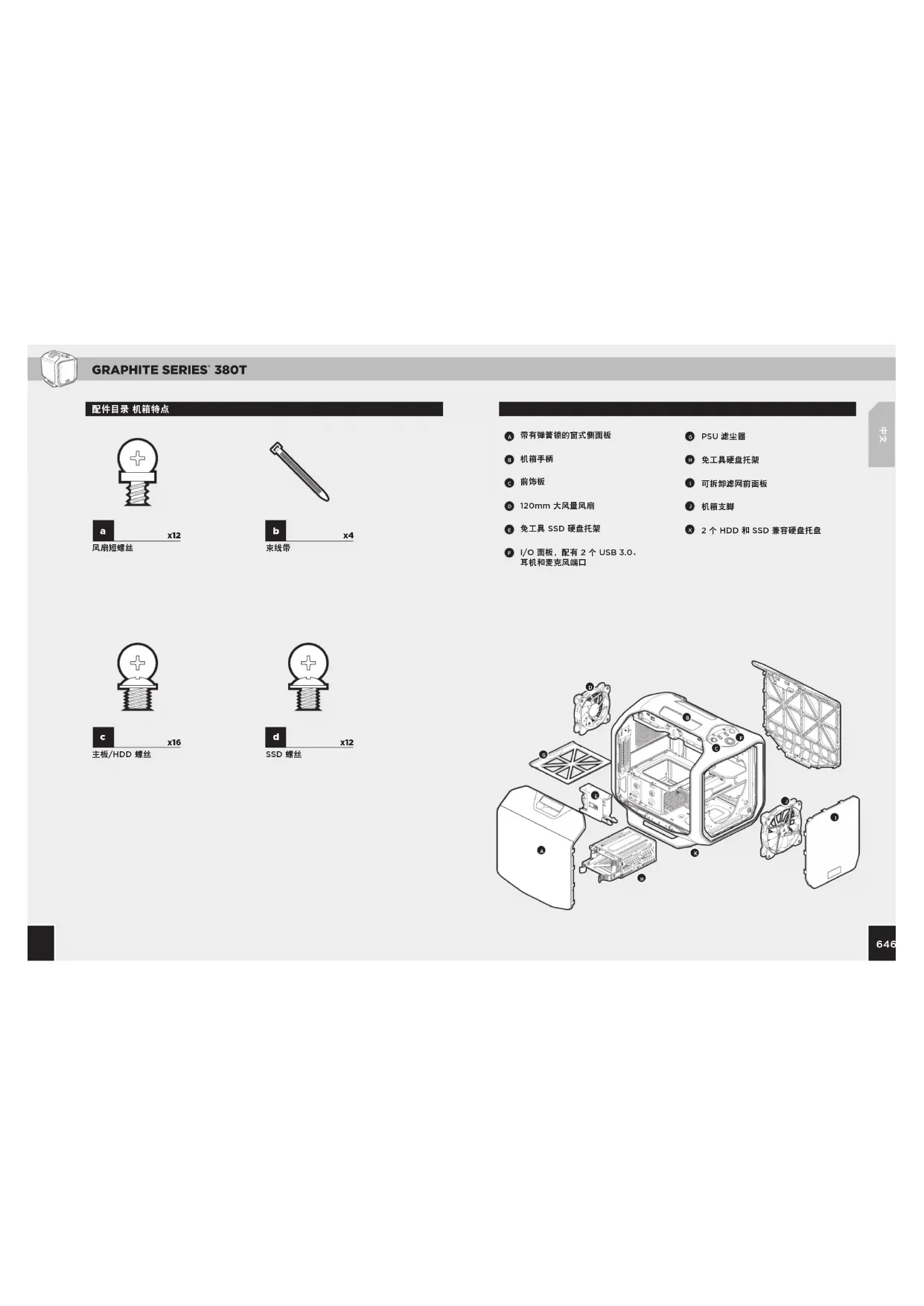

配件目录：63
机箱特点：64
拆卸侧面板：65
安装主板：65
安装 PSU: 56
安装PCI-E/PCI卡： 66
安装 2.5 英寸 SSD: 67
安装3.5英寸HDD: 67
连接机箱风扇电源：68
连接前部 I/O 连接器: 68
常见问题: 69

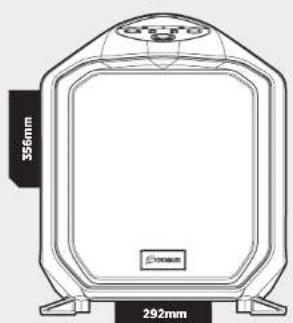

机箱规格

感谢您购买 Graphite 系列 380T Mini-ITX 便携式电脑机箱。

Graphite 系列 380T 重磅推出 Mini-ITX 便携式电脑机箱。内置便携手病方便搬运。内室宽敞、易于进入，可安装超长显卡，组装随时携带上路的理想电脑十分轻松。最多可安装五个风扇和一个方便的前面板三速风扇控制器，随时保持冷却。

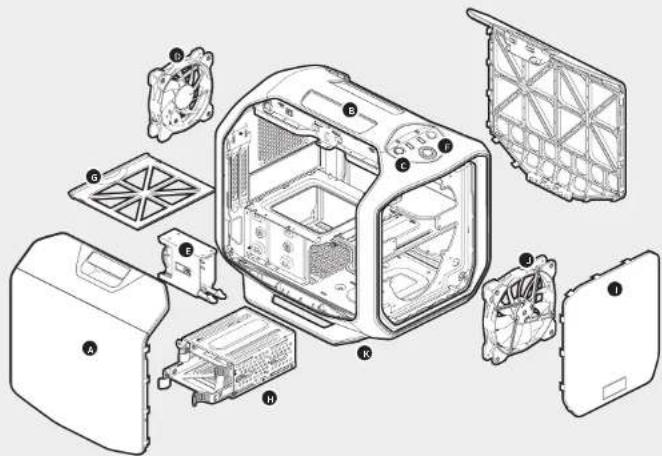

带有弹簧锁的窗式侧面板
B 机箱手柄
前饰板
120mm 大风量风扇
免工具 SSD 硬盘托架
F I/O 面板，配有 2 个 USB 3.0、耳机和麦克风端口

PSU 滤尘器
免工具硬盘托架
① 可拆卸滤网前面板
机箱支脚
2个HDD和SSD兼容硬盘托盘

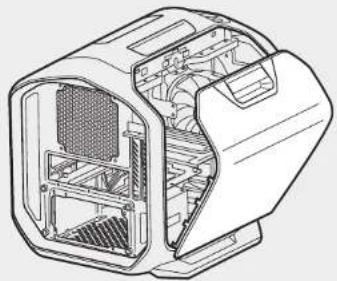

注：Corsair建议在组装系统时拆下两个侧面板并将其放在一边，以防上出现意外损坏。两个侧面板都是可互换的，应当拆下避免出现混乱。

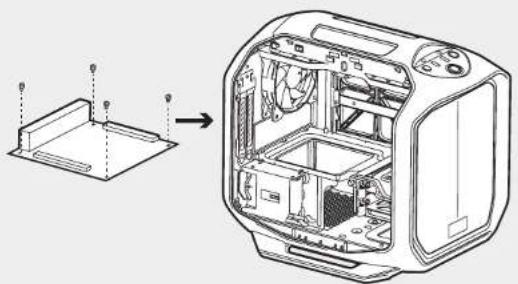

首先，安装主板的 I/O 防护罩（请参阅主板手册的相关说明）。

然后，将主板与预安装的螺柱对齐，使用配套的螺丝将主板固定到主板托盘上。

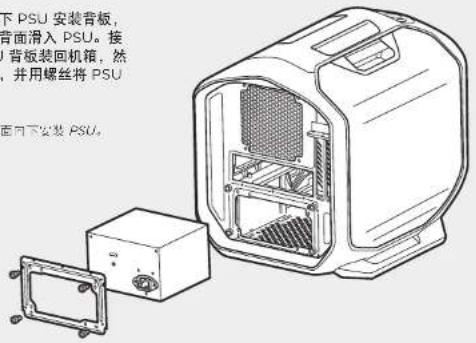

拧下螺丝并拆下 PSU 安装背板，然后从机箱的背面滑入 PSU。接下来，将 PSU 背板装回机箱，然后对齐安装孔，并用螺丝将 PSU 固定到背板。

注：必须使风扇面向下安装PSU。

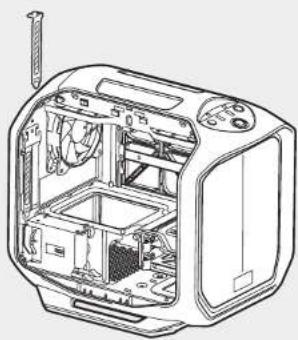

4. 安装PCI-E/PCI卡

首先，拧下指旋螺丝和相应槽盖。然后，安装附加卡并用指旋螺丝固定。

拉下舌片，然后将 SSD 装入免工具可扩展 SSD 托架直至其固定。

注：要从托架拆下 SSD，只需拉下舌片即可释放 SSD。

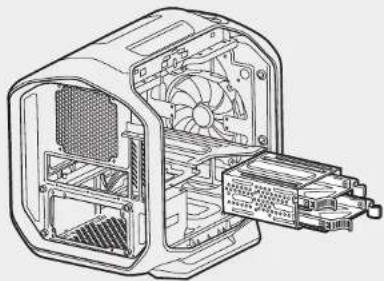

从硬盘托架拆下免工具3.5英寸HDD托盘，然后将HDD插入HDD托盘。接下来，将HDD孔洞与托盘销对齐进行固定，再将托盘装回硬盘托架。

注：此硬盘托架还可兼容 SSD，所以您也可以将 2.5 英寸 SSD 安装到 SSD 托盘。

1. 把 SATA 电源连接器连接到 PSU SATA 电源。
2. 将3或4脚风扇连接器连接至机箱风扇头。
3. 按下机箱上的风扇速度选择器按钮以切换风扇速度。

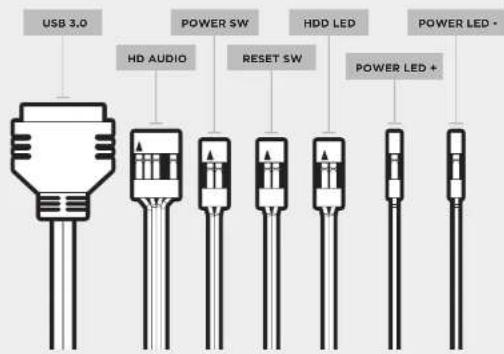

8. 连接前部 I/O 连接器

请参阅主板手册确定前面板端板和引脚的位置。

GRAPHITE SERIES 380T

常见问题

1. 如何拆下 I/O 面板?

A. 首先，通过从前饰板内侧向里推舌片，拆下前饰板，然后向机箱前侧推动。

1. 如果我收到的机箱受损或其中一台风扇不再工作，我该与谁联系请登录 corsair.force.com 申请 RMA，我们可以更换受损的部件。

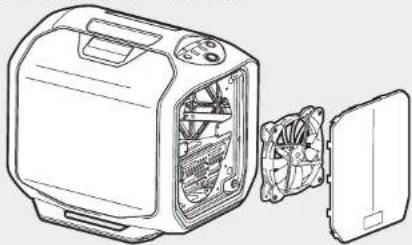

4.风扇可安装的位置？

风扇安装位置
前面	2×120mm, 1×140mm, 1×200mm
顶部	x
后面	1×120mm
底部	x
侧面	2×120mm
中间	x

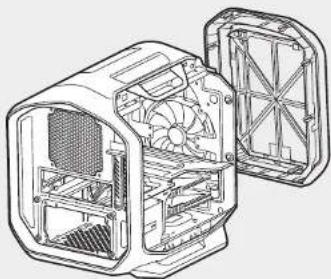

1. 如何拆下前面板？

要拆下前面板，请推动塑料罩盖的顶角。

要拆下底部滤尘器，首先找到 PSU 下方的拉出舌片，然后将底部滤尘器拉出。

如需详细了解本机箱的信息，请登录 corsair.com 访问产品页面。
