MANUAL DE USUARIO Graphite 380T CORSAIR

Enhorabuena:	41
Especificaciones del chasis:	42
Contenido del kit de accesorios:	43
Características del chasis:	44
Extracción de los paneles laterales:	45
Instalación de la placa base:	45
Instalación de la PSU:	46
Instalación de las tarjetas PCI-E/PCI:	46
Instalación de la unidad SSD 2.5":	47
Instalación de la unidad HDD 3.5":	47
Alimentación de los ventiladores del chasis:	48
Conexión de los conectores de E/S frontales:	48
Preguntas más frecuentes:	49

Enhorabuena!

Le agradecemos que haya adquirido el Chasis para PC portátil Mini-ITX Graphite Series 380T.

El Graphite Series 380T lo tiene todo en un chasis para PC Mini-ITX portátil. Un asa integrada permite transportarlo con suma facilidad. Es muy fácil ensamblar el equipo de sus sueños con este interior espacioso y de fácil acceso con espacio para una tarjeta gráfica extra larga. Y para conservar la temperatura, hay posiciones de montaje de hasta cinco ventiladores y un cómodo controlador para ventilador de tres velocidades en el panel frontal.

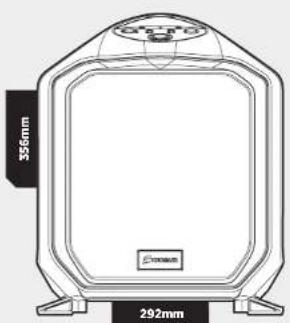

Especificaciones del chasis

Longitud:	393mm
Anchura:	292mm
Altura:	356mm
Peso:	5.4kg
Ranuras superiores de longitud máxima de GPU:	290mm
Todas las ranuras de longitud máxima de GPU:	290mm
Altura máxima de refrigerador de CPU:	150mm
Longitud máxima de PSU:	160mm

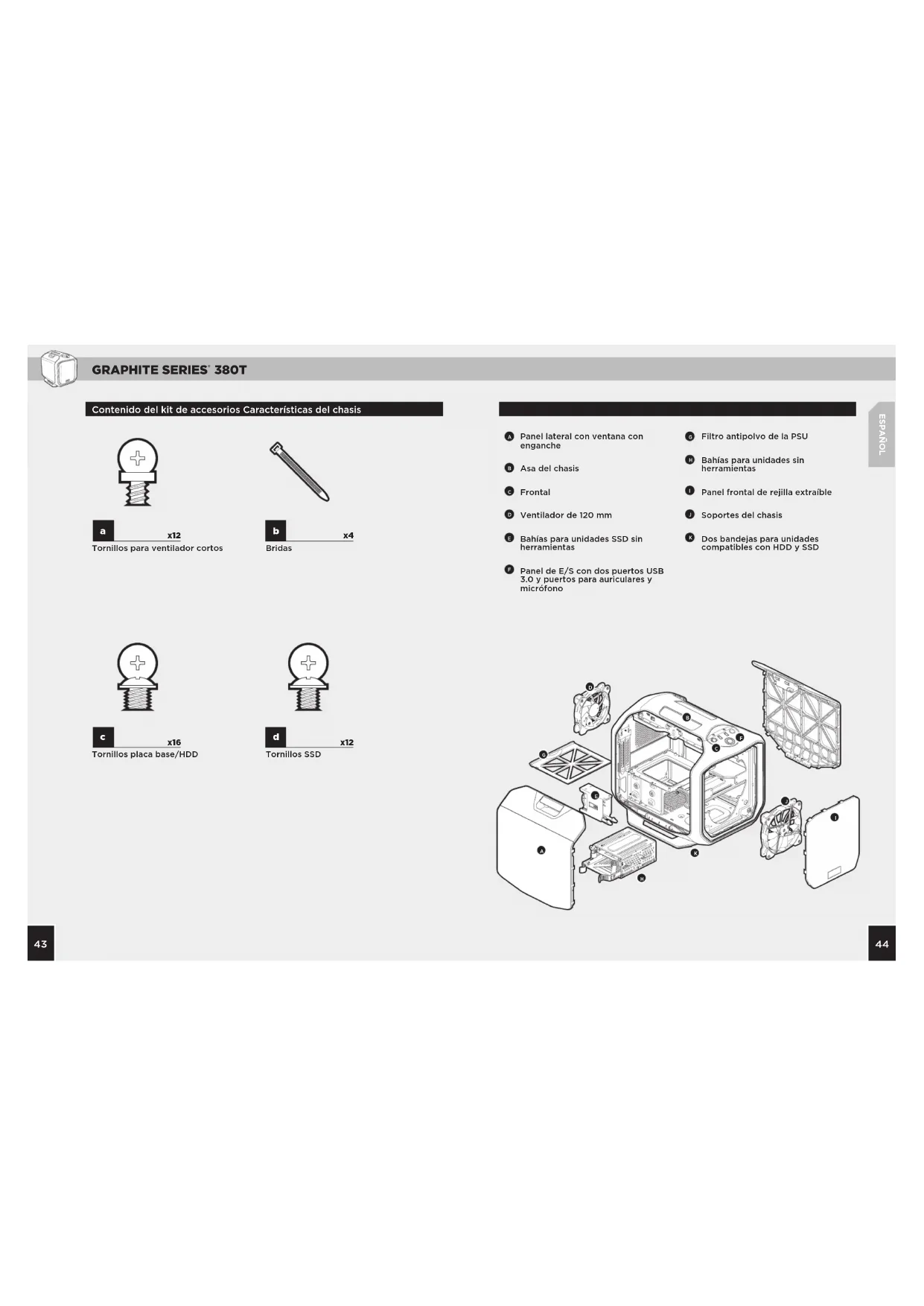

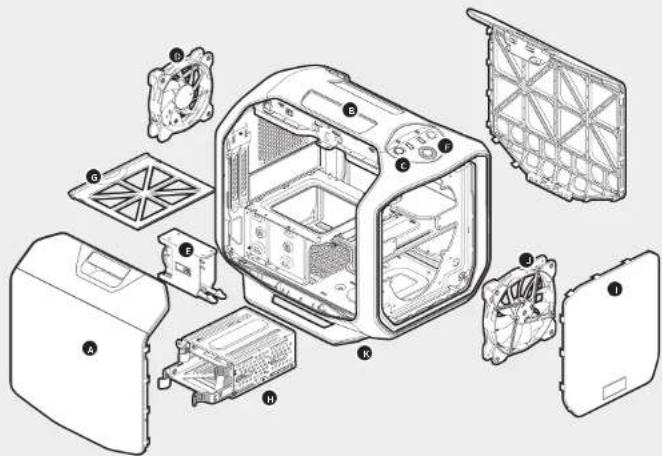

Contenido del kit de accesorios Características del chasis

Panel lateral con ventana con enganche
B Asa del chasis
G Frontal
D Ventilador de 120 mm
Bahías para unidades SSD sin herramientas
Panel de E/S con dos puertos USB 3.0 y puertos para auriculares y micrófono

6 Filtro antipolvo de la PSU
H Bahías para unidades sin herramientas
Panel frontal de rejilla extraíble
Soportes del chasis
K Dos bandejas para unidades compatibles con HDD y SSD

1. Extracción de los paneles laterales

Solo hay que tirar hacia arriba de los enganches del panel lateral para soltarlos.

Nota: Corsair recomienda extraer ambos paneles laterales y colocarlos a un lado mientras monta el sistema, para evitar daños accidentales. Ambos paneles laterales son intercambiablos y deben extraerse para reducir la acumulación de elementos

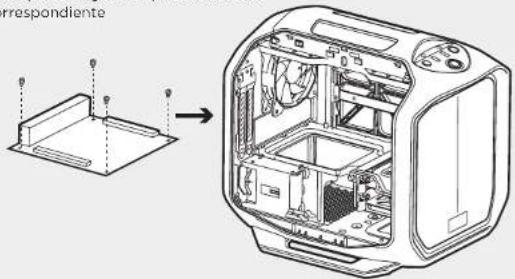

2. Instalación de la placa base

En primer lugar, instale el protector de E/S de la placa base (consulte el manual de la placa base para obtener instrucciones).

A continuación, alinee la placa base con los separadores preinstalados y utilice los tornillos suministrados para asegurar la placa base a la bandeja correspondiente

Correspondiente

3. Instalación de la PSU

Desatornille y retire la placa trasera de montaje de la PSU y, a continuación, deslice la PSU desde la parte trasera del chasis. A continuación, vuelva a montar la placa trasera de la PSU en el chasis y alinee los orificios y asegure la PSU a la placa trasera con tornillos.

Nota: La PSU debe instalarse con el lado del ventilador hacia abajo.

a placar e la PSU slice la trasera del on, vuelva sera de la nee los PSU a la nillos. plarse con el a abajo.

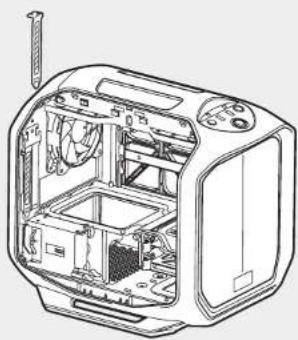

4. Instalación de las tarjetas PCI-E/PCI

En primer lugar, retire los tornillos de ajuste manual y las cubiertas de las ranuras correspondientes. A continuación, instale la tarjeta auxiliar y fijela con los tornillos.

5. Instalación de la unidad SSD 2.5" SSD

Empuje hacia abajo la pestaña y coloque la unidad SSD en la bahía para SSD ampliable, sin herramientas, hasta que esté bien sujeta.

Nota: Para extraer la unidad SSD de la bahía, solo hay que empujar la pestaña hacia abajo para soltaría.

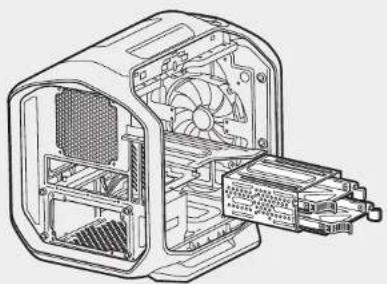

6. Instalación de la unidad HDD 3.5"

Extraiga la bahía para HDD de 3,5" y sin herramientas de la bahía para unidad y, a continuación, introduzca la HDD en la bandeja correspondiente. A continuación, alinee los orificios HDD con las clavijas de la bandeja para asegurarlos y vuelva a introducir la bandeja de la unidad en la bahía

Nota: Esta bahía para unidades también es compatible con las unidades SSD, por tanto podra instalar una SSD de 2,5" en la bandeja para SSD

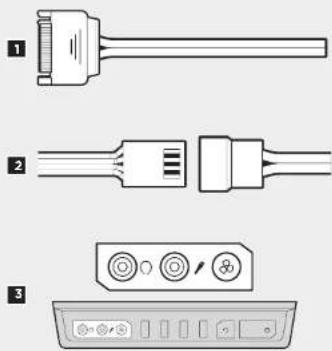

7. Alimentación de los ventiladores del chasis

1. Conecte el conector de alimentación SATA a la alimentación PSU SATA.
2. Conecte el conector del ventilador de 3 o 4 clavijas al cabezal del ventilador de caja.
3. Presione el selector de velocidad del ventilador en la caja para cambiar la velocidad del ventilador.

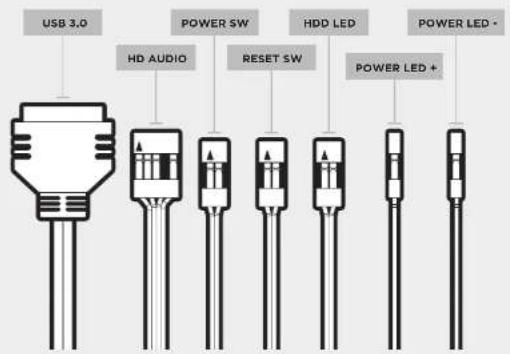

8. Conexión de los conectores de E/S frontales

Consulte el manual de la placa base para obtener instrucciones sobre las ubicaciones de los cabezales del panel frontal y de las clavijas.

USB 3.0 POWER SW HD AUDIO RESET SW HDD LED POWER LED + POWER LED +

GRAPHITE SERIES 380T

Preguntas más frecuentes

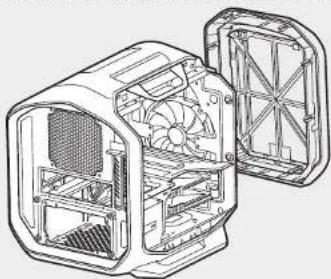

1. ¿Cómo extraigo el panel de E/S?

A. En primer lugar, retire el frontal empujando hacia dentro las pestañas desde dentro del frontal y después empuje hacia la parte frontal del chasis.

B. A continuación, desatornille los tornillos de cada lado del panel

1. ¿Hay que tener en cuenta la polaridad con la alimentación y el cabezal de restablecimiento del panel de E/S? No, solo los cabezales LED
2. ¿Con quién debo ponerme en contacto si recibo mi chasis dañado o si uno de los ventiladores ya no funciona?

Vaya a corsair.force.com y solicite un RMA para que podamos reemplazar las piezas dañadas

1. ¿Dónde puedo montar un ventilador

Puntos de montaje del ventilador
Parte delantera 2 x 120mm, 1 x 140mm, 1 x 200mm
Parte superior x
Posterior 1 x 120mm
Parte inferior x
Lateral 2 x 120mm
Parte central x

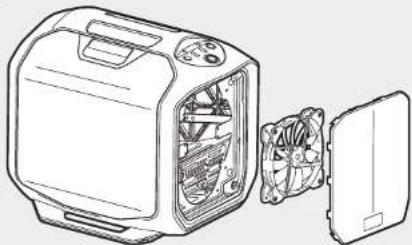

5. ¿Cómo extraigo el panel frontal?

Para extraer el panel frontal, empuje las esquinas superiores de la cubierta de plástico.

6. ¿Cómo extraigo el filtro antipolvo inferior?

Para extraer el filtro antipolvo inferior, localice primero la pestaña que se encuentra debajo de la PSU y, a continuación, tire del filtro antipolvo inferior.

Para obtener más información sobre este chasis, visite la página del producto en corsalr.com

GRAPHITE SERIES 380T
