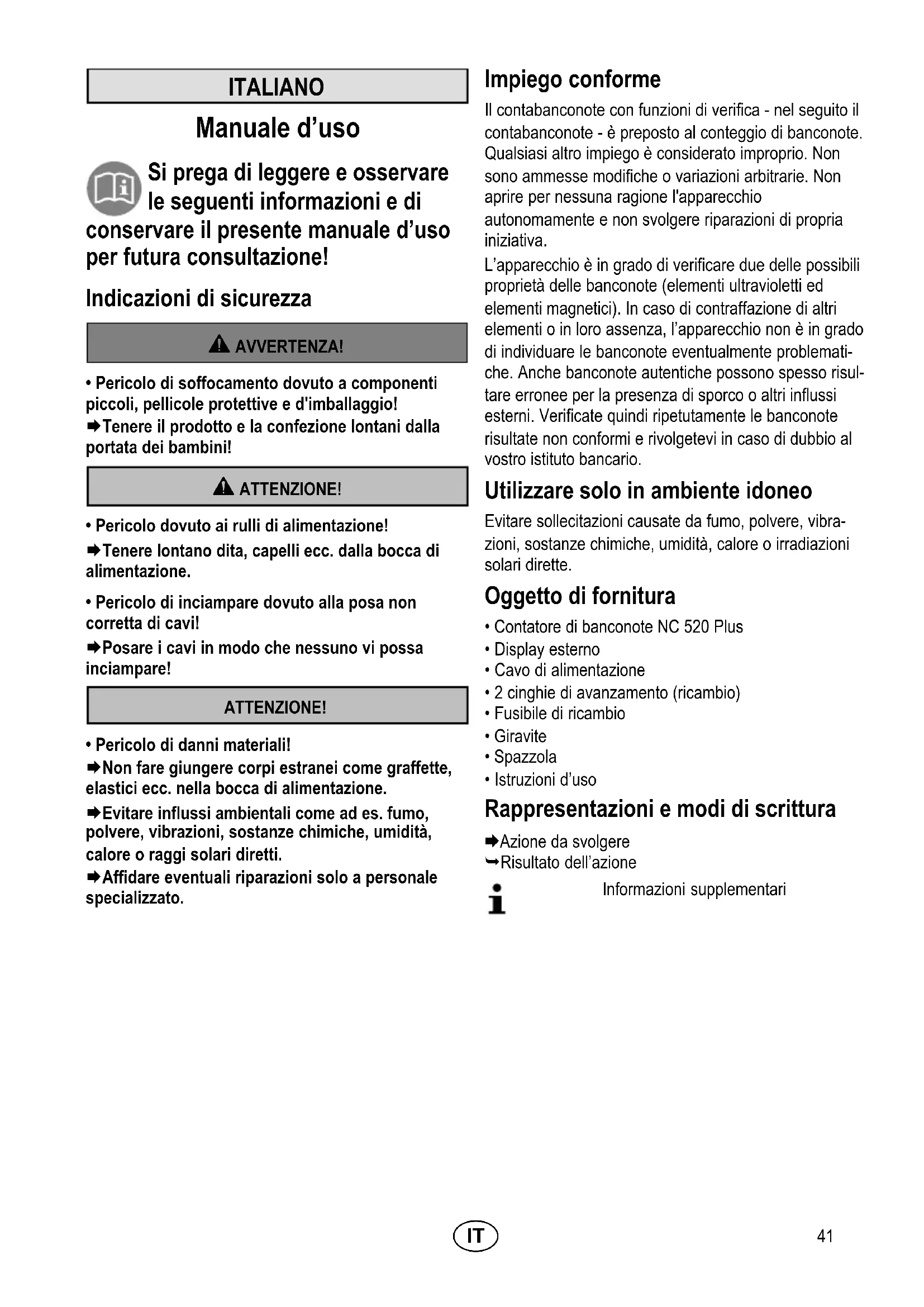

MANUALE UTENTE NC 520 plus OLYMPIA

Si prega di leggere e osservare le seguenti informazioni e di conservare il presente manuale d'uso per futura consultazione!

Indicazioni di sicurezza

AVVERTENZA!

• Pericolo di soffocamento dovuto a componenti piccoli, pellicole protettive e d'imballaggio!
  →Tenere il prodotto e la confezione lontani dalla portata dei bambini!

ATTENZIONE!

• Pericolo dovuto ai rulli di alimentazione!
  →Tenere lontano dita, capelli ecc. dalla bocca di alimentazione.
• Pericolo di inciampare dovuto alla posa non corretta di cavi!
  →Posare i cavi in modo che nessuno vi possa inciampare!

ATTENZIONE!

• Pericolo di danni materiali!
→Non fare giungere corpi estranei come graffette, elastici ecc. nella bocca di alimentazione.
→Evitare influssi ambientali come ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti.
→Affidare eventuali riparazioni solo a personale specializzato.

Impiego conforme

Il contabanconote con funzioni di verifica - nel seguito il contabanconote - è preposto al conteggio di banconote. Qualsiasi altro impiego è considerato improprio. Non sono ammesse modifiche o variazioni arbitrarie. Non aprire per nessuna ragione l'apparecchio autonomamente e non svolgere riparazioni di propria iniziativa.

L'apparecchio è in grado di verificare due delle possibili proprietà delle banconote (elementi ultravioletti ed elementi magnetici). In caso di contraffazione di altri elementi o in loro assenza, l'apparecchio non è in grado di individuare le banconote eventualmente problematiche. Anche banconote autentiche possono spesso risultare erronee per la presenza di sporco o altri influssi esterni. Verificate quindi ripetutamente le banconote risultate non conformi e rivolgetevi in caso di dubbio al vostro istituto bancario.

Utilizzare solo in ambiente idoneo

Evitare sollecitazioni causate da fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o irradiazioni solari dirette.

Oggetto di fornitura

• Contatore di banconote NC 520 Plus
• Display esterno
  • Cavo di alimentazione
  • 2 cinghie di avanzamento (ricambio)
• Fusibile di ricambio
• Giravite
• Spazzola
• Istruzioni d'uso

Rappresentazioni e modi di scrittura

→Azione da svolgere
→Risultato dell'azione

Informazioni supplementari

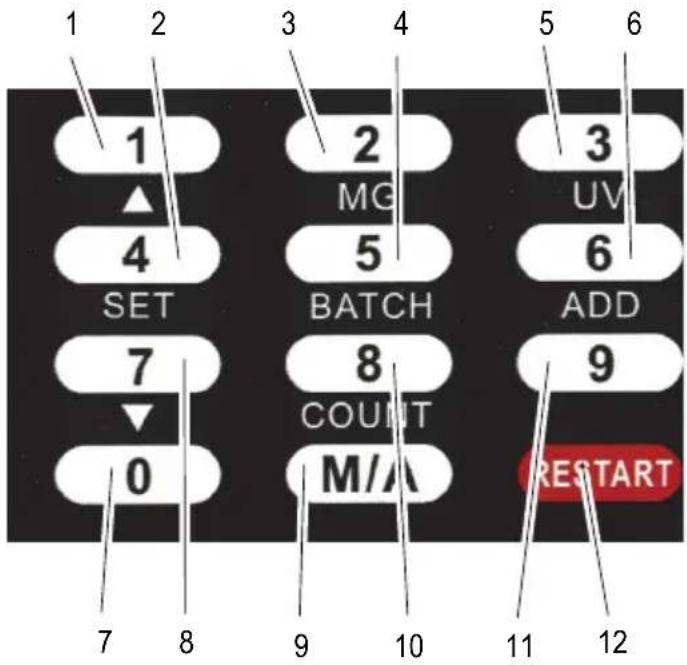

Elementi di comando

1 2 3 4 5 6 1 2 3 3 ▲ MG UV 4 5 6 SET BATCH ADD 7 8 COUNT 9 0 M/A RESTART 7 8 9 10 11 12

1 1 o in alto nel menu Impostazioni
2 4 o SET per aprire il menu Impostazioni o prose- guire ulteriormente
3 2 o MG per attivare/disattivare la verifica degli elementi magnetici
4 5 o BATCH per formare dei mazzi
5 3 o UV per attivare/disattivare la verifica degli elementi ultravioletti
6 6 o ADD per attivare/disattivare la funzione di addizione
70
8 7 o in basso nel menu Impostazioni
9 M/A per passare dall'avvio automatico all'avvio manuale e viceversa
10 8 o COUNT per attivare il conteggio senza sensori
119
12 RESTART

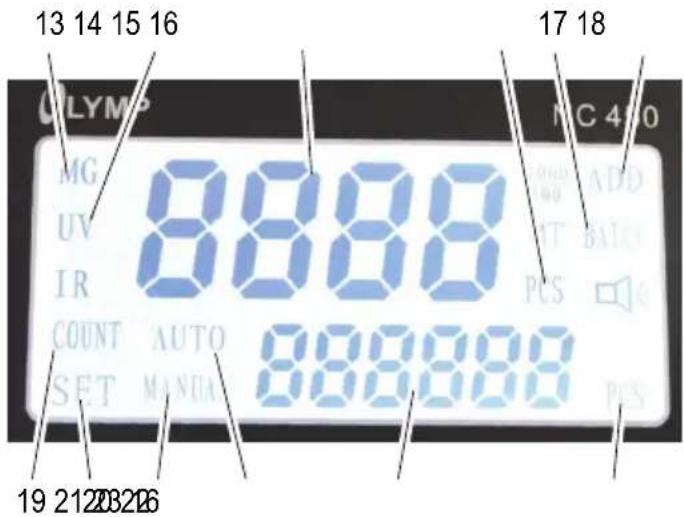

Display

La raffigurazione visualizza il display durante l'esecuzione dell'autodiagnosi. Alcune delle funzioni visualizzate non fanno parte delle dotazioni del presente contatore di banconote.

13 Sensore magnetico attivato
14 Sensore ultravioletti attivato
15 Riga superiore
16 Quantità
17 Formazione mazzi attivata
18 Addizione attivata
19 Conteggio senza sensori attivato
20 Impostazioni
21 Avvio manuale attivato
22 Avvio automatico attivato
23 Riga inferiore

Funzionamento

Accensione e spegnimento del contabanco- note

Il contabanconote si lascia accendere e spegnere attraverso l'interruttore presente sul retro.

i Scollegare il dispositivo dalla rete elettrica non utilizzando il dispositivo per un periodo prolungato.

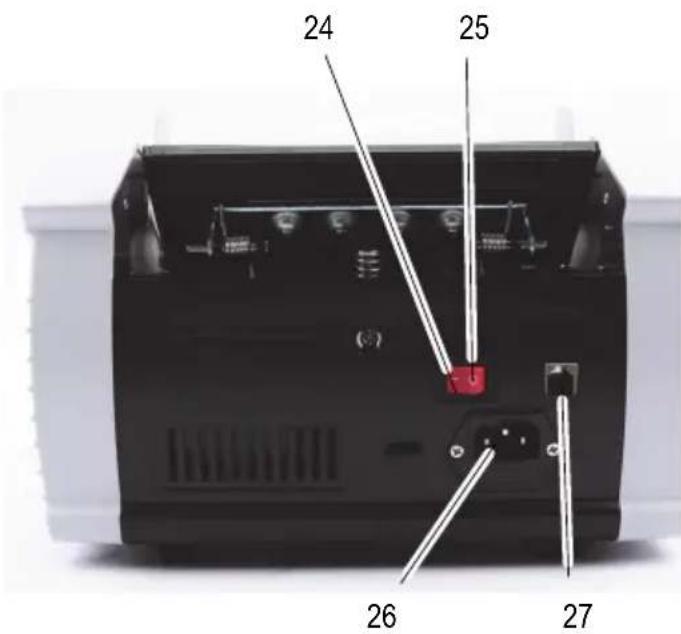

24 25 26 27

24 ON
25 OFF
26 Collegamento alla rete
27 Collegamento per display esterno

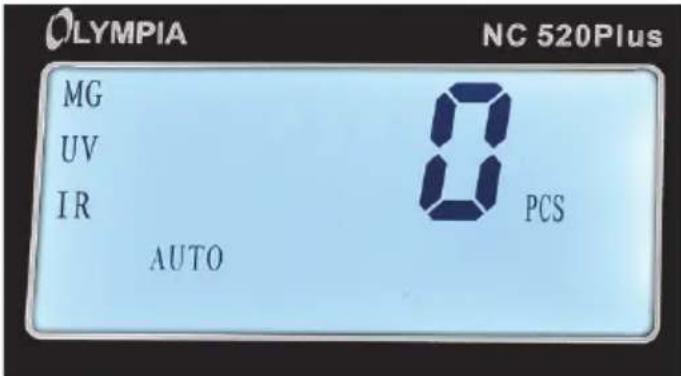

Una volta acceso, il dispositivo compie innanzitutto una autodiagnosi. Durante l'autodiagnosi, sul display sono visualizzate le diciture 0000 o 000000. Una volta conclusa l'autodiagnosi senza errori, la dicitura Di è visualizzata sul display.

OLYMPIA NC 520Plus MG UV IR AUTO 8 PCS

In presenza di errore, questo è visualizzato nella riga superiore (vedi Tabella degli errori) con sfondo rosso.

Verifiche

i I migliori risultati si ottengono dopo 3 minuti di riscaldamento.

Una luce ambientale intensa può eventualmente interferire sul sensore e portare a risultati errati.

Prima ancora di inserire le banconote, selezionare gli elementi da verificare (caratteristiche magnetiche e/o ultraviolette).

→Premere il tasto MG
→Il sensore magnetico per il rilevamento dei colori magnetici è attivato/disattivato. Sul display viene visualizzato il sensore attivato.
→Premere il tasto UV
→Il sensore ultravioletto per il rilevamento delle caratteristiche ultraviolette è attivato/disattivato. Sul display viene visualizzato il sensore attivato.

Preparazione delle banconote

Osservare i seguenti punti allo scopo di escludere eventuali anomalie funzionali.

A

→Prima di caricarlo, controllare il mazzo di banconote alla presenza di pezzetti di carta, graffette, elastici e altri oggetti estranei, se occorre rimuoverli (A).
→Non inserire banconote danneggiate (B).
→ Lisciare le banconote piegate e stropicciate prima di inserirle nell'apparecchio (C/D).
→Non tentate di contare un eccessivo spessore di banconote od oggetti duri.
→Allineare le banconote in modo da dividerle.

Inserimento delle banconote

A

B

→Posizionare le banconote del mazzo in modo che la banconota in alto sia leggermente più indietro rispetto alla banconota successiva. Inserire quindi le banconote nel vano di caricamento (A).

Oppure

→Inserire il mazzo verticalmente nel vano di caricamento e spingere quindi il mazzo all'indietro in modo da posizionare le banconote (B) come richiesto.
Il conteggio ha inizio automaticamente avendo precedentemente selezionato l'avvio automatico (sul display appare AUTO).
i Banconote inserite in modo errato come in C e D portano ad un risultato di conteggio errato o al subentro di un'anomalia.
i Poiché le caratteristiche di sicurezza delle banconote si trovano su entrambi i lati, eseguire per una sicura individuazione di banconote problematiche il conteggio da entrambi i lati.

Funzioni

Conteggio

La funzione consente di rilevare sia il numero di banconote sia l'autenticità in base ai sensori impostati.

Durante il conteggio, il numero di banconote contate viene visualizzato nella riga superiore del display.

Appena si prelevano le banconote dal vano di uscita, la riga superiore passa a B mentre nella riga inferiore risulta ora visualizzato il numero di banconote.

Addizione

In caso di introduzione consecutiva di più mazzi nel vano di alimentazione, il conteggio è proseguito finché le banconote contate non sono prelevate dal vano di uscita.

→Premere il tasto ADD.
→ La funzione di addizione è attivata/disattivata.

Formazione mazzi

Con questa funzione il conteggio si interrompe non appena si raggiunge il numero di banconote preimpostato. Prelevando il mazzo conteggiato dal vano di uscita, la visualizzazione passa nuovamente a 0 e l'apparecchio è pronto al conteggio del mazzo successivo.

Il numero di banconote è liberamente impostabile da 1 a 999. Il numero preimpostato è visualizzato nella riga inferiore.

Se prima di raggiungere il numero di banconote preimpostato il vano di caricamento risulta vuoto, sul display lampeggia BATCH. Non appena si inseriscono altre banconote nel vano di alimentazione, l'operazione di conteggio è proseguita.

→Premere il tasto BATCH.

→ Sul display lampeggia BATCH. Nella riga inferiore viene visualizzato il valore preimpostato 100.
→Con l'ausilio dei tasti numerici, immettere il numero richiesto.
Il numero richiesto viene visualizzato nella riga inferiore.

Selezione

Per questa funzione, che è sempre attiva, si utilizza la prima banconota come riferimento. Se il dispositivo rileva una banconota che si scosta dalla prima, il conteggio si ferma. Il valore viene visualizzato con uno sfondo rosso ed è accompagnato dal simbolo d. La banconota non conforme è scartata.

Se la banconota scartata andrà contata o meno va definito nelle impostazioni (vedi Impostazioni).

Impostazioni

La sensibilità dei sensori come anche altri parametri possono essere modificati nelle impostazioni.

→ Premere il tasto SET per alcuni secondi finché il segnale acustico è interrotto.
→ Sul display sono visualizzati d05e C5 100.

d05 corrisponde al valore attuale della posizione di memoria C5 100. Con i tasti freccia è possibile modificare il valore.

→Premere di nuovo il tasto SET.
→ Sul display sono visualizzati la posizione di memoria successiva e il rispettivo valore.

Premendo il tasto SET sull'ultima posizione di memoria è possibile uscire dalle impostazioni.

La seguente tabella riassume le posizioni di memoria della configurazione iniziale e la descrizione delle funzioni.

Posizione di memoria	Valore pre-configurato	Funzione Impostazioni
CS 100d05		Sensibilità UV Range di impostazione 0 - 9Maggiore è il valore, minore è la sensibilità
CS 200d05		Sensibilità MG Range di impostazione 0 - 9Maggiore è il valore, minore è la sensibilità
CS 300d05		Rilevamento di banconote doppie	Range di impostazione 0 - 9Maggiore è il valore, minore è la sensibilità
CS 400d09		Freno Range di impostazione 0 - 9Maggiore è il valore, maggiore è la sensibilità
CS 500d09		Rotella di conteggio Range di impostazione 0 - 9Maggiore è il valore, maggiore è la sensibilità
CS 600d08		Trasporto Range di impostazione 0 - 9Maggiore è il valore, minore è la sensibilità
CS 700d08		(funzione interna) (non modificare)
CS 800d01		(funzione interna) (non modificare)
CS 900d00		(funzione interna) (non modificare)
CS 100d01		Conteggio o meno di banco-note scartate	d01: contared02: non contare
CS 100d02		(funzione interna) (non modificare)
CS 100d00		(funzione interna) (non modificare)
CS 100d02		Rilevamento di differenze di dimensione delle banconote	Range di impostazione 0 - 9Maggiore è il valore, minore è la sensibilità
CS 100d08		(funzione interna) (non modificare)
CS 100d04		(funzione interna) (non modificare)

Per ripristinare la configurazione iniziale, premere il tasto RESTART mentre si accende l'apparecchio.

Soluzione di problemi

Errori sono visualizzati nel display con un codice errore e uno sfondo rosso.

i L'errore più frequente è dovuto a sensori sporchi (vedi Pulizia dei sensori).

Codice errore	Causa Rimedio
R	Assenza di elementi ultravioletti o numero insufficiente di elementi ultravioletti rilevati sulla banconota.	Scartare la banconota problematica dalla pila. Controllare le impostazioni per la sensibilità UV.
b	Assenza di elementi magnetici o numero insufficiente di elementi magnetici rilevati sulla banconota.	Scartare la banconota problematica dalla pila. Controllare le impostazioni per la sensibilità MG.
C	Rilevate banconote attaccate. Controllare se le banconote sono incollate e ripetere il conteggio della pila.
F	Rilevata mezza banconota. Scartare la banconota problematica dalla pila e verificarne l'integrità.
EO1	Sensore di conteggio banconote Pulire il sensore di conteggio banconote o sostituire con un sensore nuovo.
EO3	Sensore del disco codificatore Pulire il sensore del disco codificatore o sostituire con un sensore nuovo.
EO4	Sensore del vano di caricamento Pulire il sensore del vano di caricamento o sostituire con un sensore nuovo.
EO5	Sensore del vano di uscita Pulire il sensore del vano di uscita o sostituire con un sensore nuovo.

Manutenzione

Pulizia dei sensori

Le banconote sono spesso sporche, in particolare per la presenza di polvere. Durante il conteggio, la polvere si deposita sui sensori. Sensori sporchi sono la causa più frequente di anomalie.

Pulire i sensori con la spazzola acclusa alla confezione. Aprire il contatore di banconote per pulire i sensori. La procedura per aprire il contatore di banconote è descritta qui di seguito.

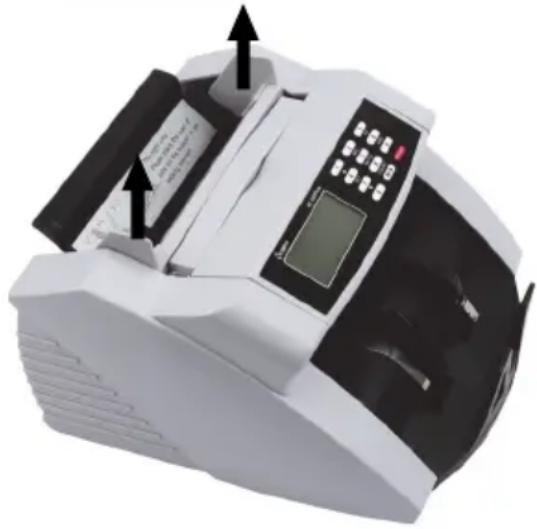

→Afferrare la base di appoggio delle banconote alle estremità ed estrarre quindi la base verticalmente verso l'alto. Non afferrare la base di appoggio al centro.

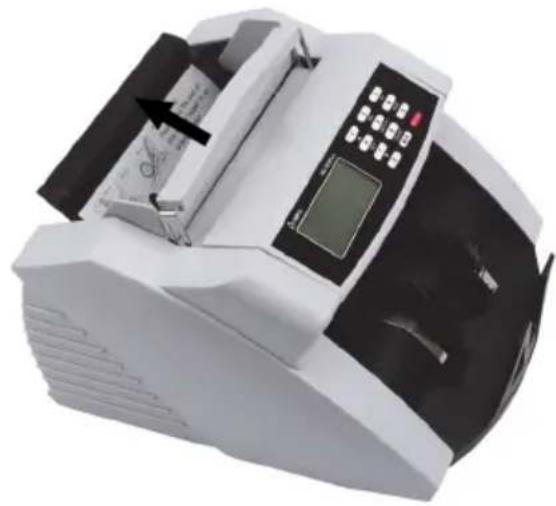

→Ribaltare indietro l'impugnatura.

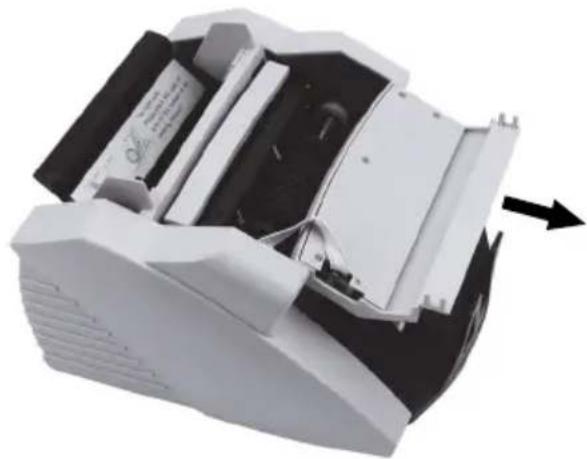

→Ribaltare il pannello di comando in avanti.

Se occorre, pulire le parti non accessibili con aria compressa. Aria compressaè reperibile in commercio anche in piccole bombolette spray.

→Pulire i sensori con la spazzola acclusa alla confezione.

→Una volta conclusa la pulizia, riassemblare l'apparecchio in ordine inverso.

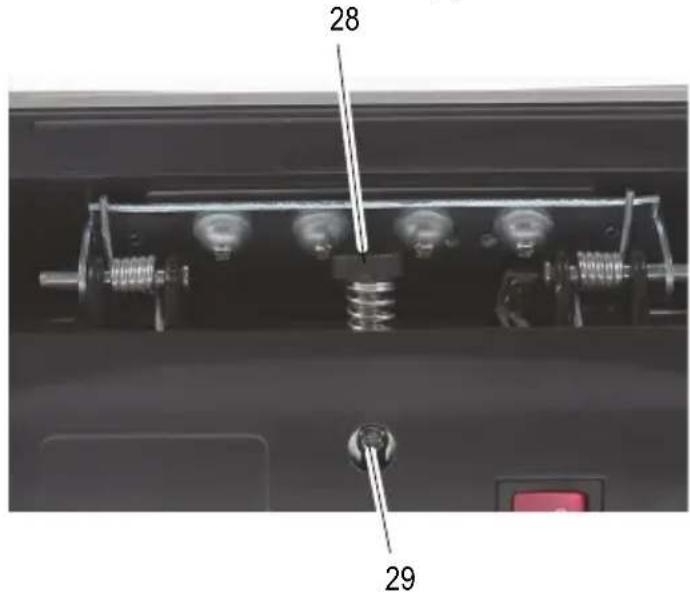

Impostare la pressione della piastra di caricamento

Il contatore di banconote è impostato in fabbrica in modo da trascinare la banconote correttamente. In caso le banconote non venissero più trascinate correttamente, è possibile intervenire sulla pressione della piastra di caricamento.

La vite di regolazione per la pressione della piastra di caricamento si trova sul retro dell'apparecchio.

28 29

28 Vite di regolazione

29 Vite di arresto

La vite di regolazione è assicurata con una vite di arresto contro uno spostamento involontario.

→Spegnere il contatore di banconote.

→Allentare la vite di arresto con il giravite accluso alla confezione.

→Regolare la pressione della piastra di caricamento in modo che la banconota si lasci spingere facilmente sotto i rulli di gomma.

→Serrare la vite di arresto.

Specifiche tecniche

Modello NC 520 Plus
Funzioni Conteggio libero (senza)	verifica delle caratteristiche)Avvio automatico e manualeFormazione mazzi, fino a 999 banconoteFunzione di addizione
Verifica Elementi ultravioletti e magnetici
Sensibilità dei sensori 9 livelli di sensibilità
Capacità vano di caricamento e di uscita	100 banconote usate, 200 banconote nuove
Dimensione delle banconote da contare	50 mm x 110 mm bis 90 mm x 185 mm
Velocità di conteggio 1.000 banconote / minuto
Alimentazione elettrica 230 V/ 50 Hz
Consumo energetico 75 W
Dimensioni 306 mm x 247 mm x 185 mm
Peso 5,5 kg

Consigli per la cura

→Pulire le superfici con un panno morbido e antipilling.
→Pulire i sensori dopo ogni utilizzo.
→Pulire i sensori con la spazzola acclusa alla confezione.
→Non utilizzare mai detergenti o solventi.

Dichiarazione di conformità

Il marchio CE sull'apparecchio attesta la conformità.

La dichiarazione di conformità è disponibile su www.go-europe.com.

Smaltimento

Il simbolo qui accanto indica che per legge non è consentito smaltire apparecchi elettrici ed elettronici in disuso insieme ai normali rifiuti domestici. Smaltire l'apparecchio presso un punto di raccolta istituito dalla propria società di smaltimento rifiuti comunale.

Osservare in sede di raccolta differenziata i codici riportati sui materiali d'imballo, composti da sigle (b) e cifre (a) con il seguente significato: 1–7: materiale plastico / 20–22: carta e cartone / 80–98: materiali compositi.

I materiali d'imballo sono ecocompatibili e si lasciano riciclare nei centri di raccolta differenziata locali. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto.

Smaltire i materiali d'imballo secondo le norme locali vigenti.

L'apparecchio e i materiali d'imballo sono riciclabili, smaltirli pertanto separatamente per un migliore trattamento dei rifiuti. Il logo Tri-man vale solo per la Francia.

L'apparecchio e i materiali d'imballo sono riciclabili, smaltirli pertanto separatamente per un migliore trattamento dei rifiuti. Si consiglia di informarsi presso il proprio comune circa le possibilità di uno smaltimento corretto. Osservare i seguenti codici riportati sui materiali d'imballo: (a) cifre, (b) sigle e (c) materiale con il seguente significato: 1–7: materiale plastico / 20–22: carta e cartone / 80–98: materiali compositi e (d) tipo di imballaggio. Il logo vale solo per l'Italia.

Garanzia

Gentile cliente,

grazie per aver acquistato questo prodotto di qualità. In caso di difetti si prega di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.
