NC 520 plus - Compteuse de pièces et de billets OLYMPIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteuse de billets de banque (également compatible pièces ?)
Marque	Olympia
Modèle	NC 520 plus
Dimensions (L x l x H)	306 x 247 x 185 mm
Poids	5,5 kg
Alimentation électrique	230 V / 50 Hz, 75 W
Vitesse de comptage	1 000 billets/minute
Capacité du bac d'alimentation	100 billets (anciens) / 200 billets (neufs)
Capacité du bac de sortie	100 billets (anciens) / 200 billets (neufs)
Taille des billets compatibles	50 x 110 mm à 90 x 185 mm
Fonctions de comptage	Comptage libre, addition, liasse (batch), triage, détection UV et magnétique
Détection de sécurité	UV et magnétique (2 signes de sécurité)
Réglage de sensibilité	9 niveaux pour UV, magnétique, détection de billets doubles, etc.
Affichage	Écran avec affichage supérieur (quantité) et inférieur (valeur/paramètres)
Démarrage	Automatique ou manuel (sélection M/A)
Contenu du coffret	Compteuse, écran externe, câble secteur, 2 courroies de rechange, fusible, tournevis, brosse, mode d'emploi
Entretien	Nettoyage des détecteurs avec la brosse fournie après chaque utilisation
Consignes de sécurité	Tenir les doigts à l'écart des rouleaux ; ne pas introduire de corps étrangers ; réparations par personnel qualifié
Garantie	Retourner au magasin avec emballage d'origine et ticket de caisse
Certification	Marquage CE, déclaration de conformité sur www.go-europe.com
Élimination	Ne pas jeter avec les ordures ménagères ; déposer en déchèterie

FOIRE AUX QUESTIONS - NC 520 plus OLYMPIA

Comment utiliser la fonction liasse (batch) ?

Appuyez sur la touche BATCH. L'affichage clignote et la valeur prédéfinie 100 apparaît. Saisissez la quantité désirée (1 à 999) avec les touches numériques. Le comptage s'arrêtera automatiquement lorsque cette quantité est atteinte.

Comment activer la fonction d'addition ?

Appuyez sur la touche ADD. L'icône ADD s'affiche. Vous pouvez alors introduire plusieurs liasses successives : le comptage continue même après avoir retiré les billets comptés.

Que faire si l'appareil affiche un code d'erreur 'R' ou 'b' ?

L'erreur R indique un problème de détection UV (trop faible), l'erreur b un problème de détection magnétique. Retirez le billet suspect et ajustez la sensibilité correspondante dans le menu SET (CS100 pour UV, CS200 pour magnétique).

Comment nettoyer les détecteurs ?

Éteignez et débranchez l'appareil. Ouvrez le capot en soulevant la machine verticalement par les extrémités, puis basculez la poignée et le tableau de commande. Utilisez la brosse fournie pour nettoyer délicatement les détecteurs. Refermez en sens inverse.

Comment régler la sensibilité des détecteurs ?

Appuyez longuement sur SET jusqu'à la fin du bip. Utilisez les flèches pour naviguer entre les emplacements mémoire (CS100 à CS1400). Modifiez la valeur (0-9) avec les touches numériques ou fléchées. Appuyez à nouveau sur SET pour confirmer.

Pourquoi l'appareil ne compte-t-il pas correctement les billets abîmés ?

Les billets froissés, pliés ou endommagés peuvent provoquer des erreurs. Lissez-les soigneusement avant de les introduire. Ne comptez pas de billets trop épais ou contenant des corps étrangers (trombones, élastiques).

Comment réinitialiser les réglages usine ?

Maintenez la touche RESTART enfoncée tout en branchant l'appareil au secteur. Relâchez après la mise sous tension. Tous les paramètres reviennent à leurs valeurs d'origine.

Que signifie l'affichage 'E01' ou 'E03' ?

Ces codes indiquent un problème de capteur : E01 pour le capteur de comptage, E03 pour le capteur du disque codeur. Nettoyez le capteur concerné avec la brosse ; si l'erreur persiste, contactez un service agréé.

Puis-je compter des billets de devises étrangères ?

Oui, tant que leurs dimensions sont comprises entre 50x110 mm et 90x185 mm. La détection UV et magnétique peut ne pas être adaptée à tous les billets ; effectuez des tests.

Comment brancher l'écran externe ?

Connectez l'écran externe à la prise située à l'arrière de la compteuse (repère 27 sur le schéma). Il affichera les mêmes informations que l'écran principal.

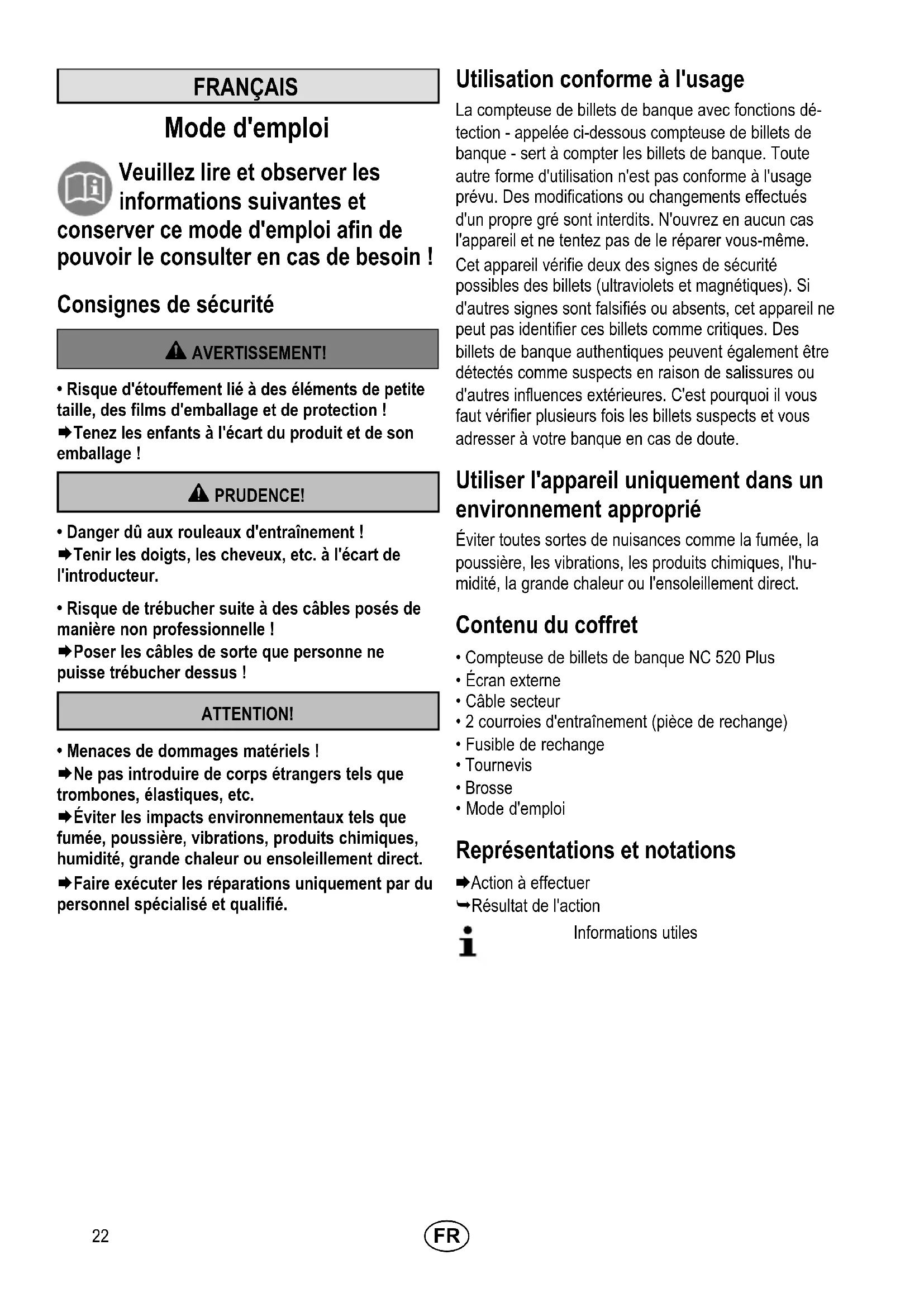

MODE D'EMPLOI NC 520 plus OLYMPIA

Veuillez lire et observer les informations suivantes et rver ce mode d'emploi afin de oir le consulter en cas de besoin !

Consignes de sécurité

AVERTISSEMENT!

• Risque d'étouffement lié à des éléments de petite taille, des films d'emballage et de protection !
  →Tenez les enfants à l'écart du produit et de son emballage !

PRUDENCE!

• Danger dû aux rouleaux d'entraînement !
  →Tenir les doigts, les cheveux, etc. à l'écart de l'introducteur.
• Risque de trébucher suite à des câbles posés de manière non professionnelle !
  →Poser les câbles de sorte que personne ne puisse trébucher dessus !

ATTENTION!

• Menaces de dommages matériels !
  →Ne pas introduire de corps étrangers tels que trombones, élastiques, etc.
  →Éviter les impacts environnementaux tels que fumée, poussière, vibrations, produits chimiques, humidité, grande chaleur ou ensoleillement direct.
  →Faire exécuter les réparations uniquement par du personnel spécialisé et qualifié.

Utilisation conforme à l'usage

La compteuse de billets de banque avec fonctions détection - appelée ci-dessous compteuse de billets de banque - sert à compter les billets de banque. Toute autre forme d'utilisation n'est pas conforme à l'usage prévu. Des modifications ou changements effectués d'un propre gré sont interdits. N'ouvrez en aucun cas l'appareil et ne tentez pas de le réparer vous-même.

Cet appareil vérifie deux des signes de sécurité possibles des billets (ultraviolets et magnétiques). Si d'autres signes sont falsifiés ou absents, cet appareil ne peut pas identifier ces billets comme critiques. Des billets de banque authentiques peuvent également être détectés comme suspects en raison de salissures ou d'autres influences extérieures. C'est pourquoi il vous faut vérifier plusieurs fois les billets suspects et vous adresser à votre banque en cas de doute.

Utiliser l'appareil uniquement dans un environnement approprié

Éviter toutes sortes de nuisances comme la fumée, la poussière, les vibrations, les produits chimiques, l'humidité, la grande chaleur ou l'ensoleillement direct.

Contenu du coffret

• Compteuse de billets de banque NC 520 Plus
• Écran externe
• Câble secteur
• 2 courroies d'entraînement (pièce de rechange)
• Fusible de rechange
• Tournevis
• Brosse
• Mode d'emploi

Représentations et notations

→Action à effectuer
→Résultat de l'action

Informations utiles

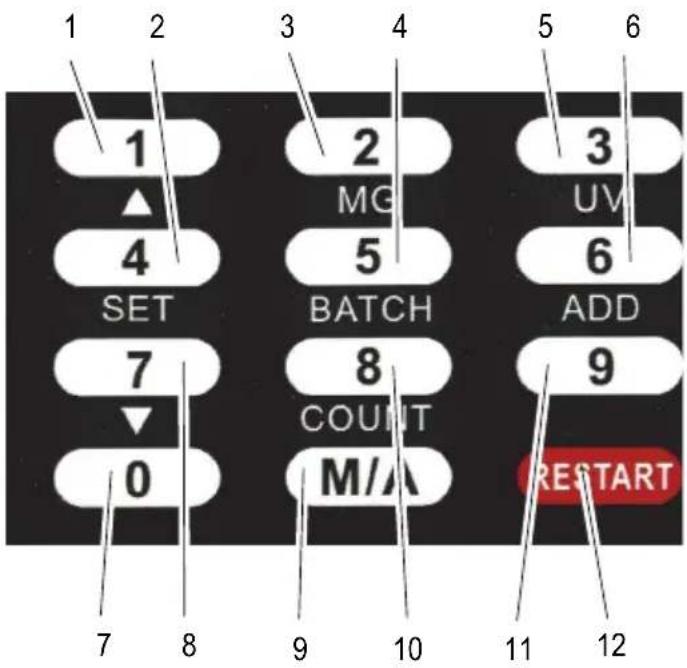

Éléments de manipulation

1 1 ou vers le haut dans le menu der réglages

2 4 ou SET pour ouvrir le menu des réglages ou continuer à commuter

3 2 ou MG pour activer / désactiver la vérification magnétique

4 5 ou BATCH pour la fonction liasse

5 3 ou UV pour activer / désactiver la vérification UV

6 6 ou ADD pour activer / désactiver la fonction addition

70

8 7 ou vers le bas dans le menu der réglages

9 M/A Commutation entre sélection automatique et manuelle

10 8 ou COUNT pour activer le comptage sans détecteurs

119

12 RESTART

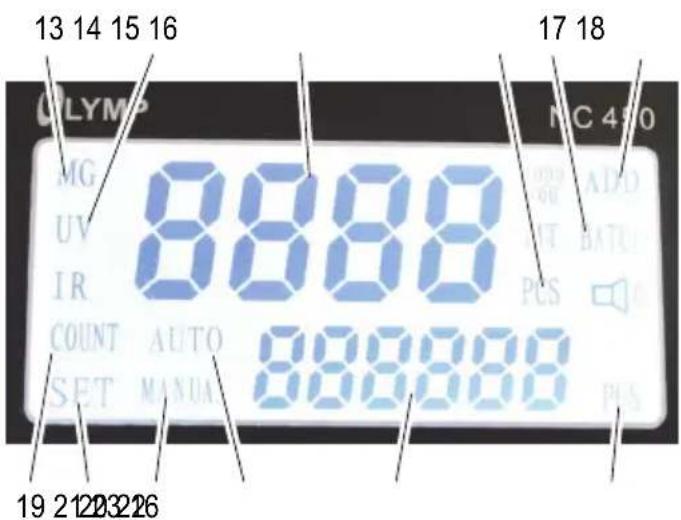

Écran

La photo montre l'écran sans l'autodiagnostic. Certains des affichages représentés ne font pas partie de l'étendue des fonctions de cette compteuse de billets.

13 Détecteur magnétique activé
14 Détecteur UV activé
15 Affichage supérieur
16 Quantité
17 Liasse activée
18 Addition activée
19 Comptage activé sans détecteurs
20 Réglages
21 Sélection manuelle activée
22 Sélection automatique activée
23 Affichage inférieur

Utilisation

Brancher et débrancher la compteuse de billets de banque

Vous branchez et débranchez la compteuse de billets de banque à l'aide de l'interrupteur situé à l'arrière.

i Retirez l'appareil du secteur si vous n'avez pas l'intention d'utiliser de l'utiliser pendant un certain temps.

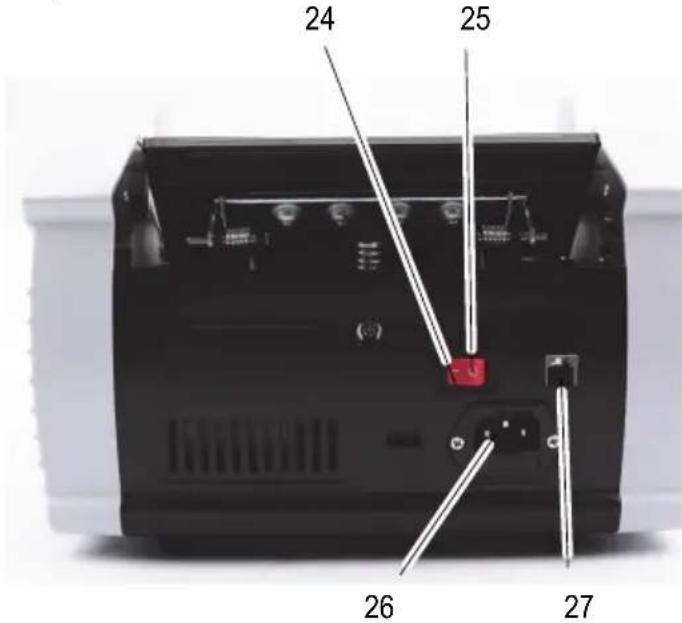

24 Sous tension
25 Hors tension
26 Raccordement au réseau
27 Prise pour écran externe

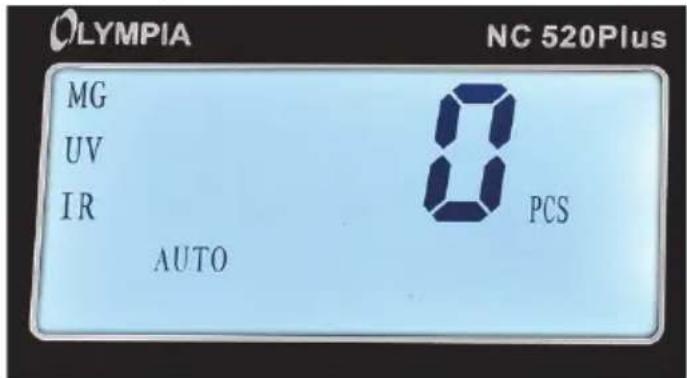

Après son branchement, l'appareil effectue un autodiagnostic. Pendant cette action apparaît 0000 ou 000000 sur l'affichage. Si l'autodiagnostic s'est terminé sans erreur, 0 s'affiche sur les affichages.

Si une erreur est constatée, celle-ci s'affiche sur l'affichage supérieur (voir table des erreurs) et le fond devient rouge.

Vérifications

i Les meilleurs résultats sont obtenus après la phase d'échauffement de 3 minutes.

Un fort éclairage environnant peut influer sur le détecteur et conduire à des résultats erronés.

Sélectionnez la fonction de votre choix (magnétique et/ou ultraviolet) avant d'introduire les billets de banque.

→Appuyez sur la touche MG
→Le détecteur magnétique pour l'identification de couleurs magnétiques est activé / désactivé. Le détecteur activé est affiché à l'écran.
→Appuyez sur la touche UV
→Le détecteur UV pour l'identification des parts d'UV est activé / désactivé. Le détecteur activé est affiché à l'écran.

Préparer les billets

Respecter les points suivants afin d'éviter des dysfonctionnements dans le fonctionnement.

A

→Avant d'introduire la liasse de billets, vérifier si celle-ci contient des rognures de papier, des trombones, des élastiques et autres corps étrangers et les retirer (A).
→Ne pas introduire de billets endommagés (B).
→Lisser les billets froissés et pliés avant de les introduire (C/D).
→Ne pas essayer de compter des billets trop épais ou des objets trop durs.
→ Mettre les billets en éventail pour les desserrer.

Introduire les billets

→Déplacer les billets de la liasse de telle sorte que le billet supérieur soit plus bas que le suivant. Introduire ainsi les billets dans le bac d'alimentation (A).

Ou

→Introduire la liasse à la verticale dans le bac d'alimentation et la presser vers l'arrière, de sorte que les billets se poussent les uns contre les autres (B).
→ Le comptage démarre automatiquement si la sélection automatique a été activée (AUTO s'affiche sur l'écran).

i Des billets introduits incorrectement comme représenté aux figures C et D conduisent à un comptage ou une fonction incorrect (e).

i Les signes de sécurité des billets se trouvant sur les deux côtés, effectuer le comptage des deux côtés pour parvenir à une détection sûre de faux billets.

Fonctions

Comptage

Cette fonction permet de déterminer la quantité de billets et selon le réglage des détecteurs, également leur authenticité.

Pendant leur comptage, la quantité des billets apparaît sur l'affichage supérieur.

Si les billets sont retirés du bac de sortie, l'affichage supérieur saute sur et l'affichage inférieur indique la quantité.

Addition

Si vous introduisez plusieurs liasses de billets les unes après les autres dans le bac d'alimentation, le comptage continue même si les billets comptés sont retirés du bac de sortie.

→Appuyez sur la touche ADD.
→ La fonction Addition est activée / désactivée.

Fonction liasse

Avec cette fonction, le comptage s'arrête quand une quantité préréglée de billets a été comptée. Si vous retirez la liasse comptée du bac de sortie, l'affichage retourne sur 0 et le comptage de la prochaine liasse commence.

Vous pouvez prérégler à votre gré la quantité de billets de 1 à 999. Cette quantité préréglée s'affiche sur l'affichage inférieur.

S'il n'y a plus de billets dans le bac d'alimentation avant d'avoir atteint la quantité préréglée, l'affichage BATCH clignote. Si vous placez d'autres billets dans le bac, le comptage continue.

→Appuyez sur la touche BATCH.
L'affichage BATCH clignote sur l'écran. La valeur prédéfinie 100 apparaît sur l'affichage inférieur.
→ À l'aide des touches numériques, entrez la quantité voulue.
→ Cette quantité préréglée apparaît sur l'affichage inférieur.

Triage

Avec cette fonction qui est toujours activée, c'est le premier billet qui sert de référence. Si l'appareil reconnaît un billet différent, il s'arrête. L'affichage commute sur un fond rouge et d s'affiche. Vous pouvez extraire le billet.

Il est possible de fixer dans les réglages si le billet trié doit être compté ou non (cf. réglages).

Réglages

La sensibilité des détecteurs et autres paramètres peuvent être modifiés dans les réglages.

→Appuyez quelques secondes sur la touche SET jusqu'à ce que le bip sonore s'arrête.
→ Sur l'affichage apparaissent d05et C5 100.

d05 est la valeur actuelle de l'emplacement de mémoire C5 100. Vous pouvez modifier cette valeur à l'aide des touches fléchées.

→Appuyez à nouveau sur la touche SET.

→ Le nouvel emplacement de mémoire avec sa valeur s'affiche.

En appuyant sur la touche SET au dernier emplacement de mémoire, vous quittez la fonction réglage.

La table suivante contient les réglages usine et la description des fonctions des places de mémoire.

Emplacement demémoire	Valeurdépartusine	Fonction Réglages
CS 100d05		Sensibilité aux UV Plage de réglage 0 à 9Plus la valeur est élevée, plus la sensibilité est faible
CS 200d05		Sensibilité magnétique Plage de réglage 0 à 9Plus la valeur est élevée, plus la sensibilité est faible
CS 300d05		Détection de billets doubles Plage de réglage 0 à 9Plus la valeur est élevée, plus la sensibilité est faible
CS 400d09		Frein Plage de réglage 0 à 9Plus la valeur est élevée, plus la sensibilité est haute
CS 500d09		Roue compteuse Plage de réglage 0 à 9Plus la valeur est élevée, plus la sensibilité est haute
CS 600d08		Transport Plage de réglage 0 à 9Plus la valeur est élevée, plus la sensibilité est faible
CS 700d08		(Fonction interne) (ne pas modifier)
CS 800d01		(Fonction interne) (ne pas modifier)
CS 900d00		(Fonction interne) (ne pas modifier)
CS 100d01		Compter ou non les billets triés.	d01: les compterd02: ne pas les compter
CS 100d02		(Fonction interne) (ne pas modifier)
CS 100d00		(Fonction interne) (ne pas modifier)
CS 100d02		Détection des différences de taille des billets	Plage de réglage 0 à 9Plus la valeur est élevée, plus la sensibilité est faible
CS 100d08		(Fonction interne) (ne pas modifier)
CS 100d04		(Fonction interne) (ne pas modifier)

Pour remettre l'appareil sur les réglages usine, appuyez sur la touche RESTART pendant que vous branchez l'appareil.

Elimination d'erreurs

Les erreurs sont affichées sur l'écran à par un code erreur et un fond rouge.

i Une source fréquente d'erreurs sont des détecteurs encrassés (cf. nettoyage des détecteurs).

Code d'erreurs	Cause Solution
R	Parts trop faibles ou aucune part d'UV dans le billet.	Retirer le billet critique de la liasse.Contrôler le réglage de la sensibilité aux UV.
b	Parts trop faibles ou aucune part magnétique dans le billet.	Retirer le billet critique de la liasse.Contrôler le réglage de la sensibilité magnétique.
C	Billets de banque détectés comme liés. Vérifier si les billets collent et recompter la liasse
F	Billet détecté comme moitié de billet. Retirer le billet critique de la liasse et contrôler s'il est endommagé.
E01	Capteur de comptage de billets Nettoyer le capteur pour le comptage des billets ou le remplacer par un nouveau.
E03	Capteur disque codeur Nettoyer le capteur du disque codeur ou le remplacer par un nouveau.
E04	Capteur bac d'entrée Nettoyer le capteur du bac d'entrée ou le remplacer par un nouveau.
E05	Capteur bac de sortie Nettoyer le capteur du bac de sortie ou le remplacer par un nouveau.

Entretien

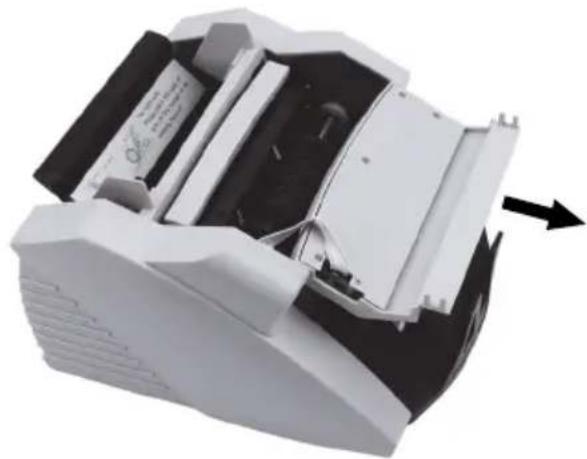

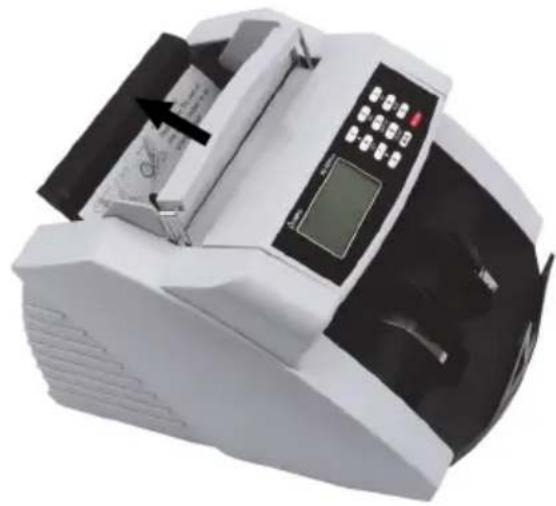

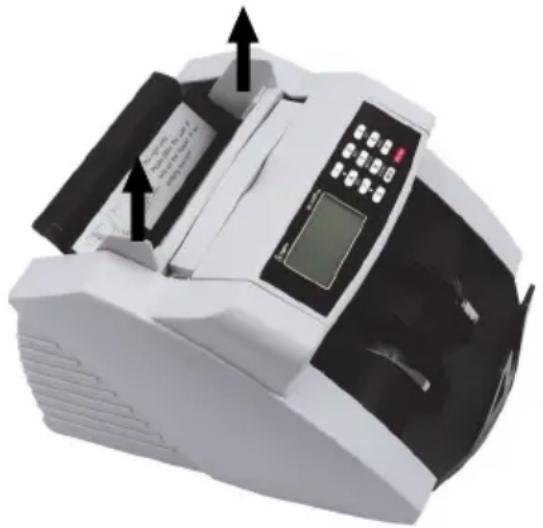

Nettoyage des détecteurs

Les billets sont souvent salis, notamment par la poussière. La saleté se dépose pendant le comptage sur les détecteurs. Les détecteurs encrassés sont une cause fréquente de dysfonctionnements.

Nettoyez les détecteurs avec la brosse vendue avec l'appareil. Ouvrez la compteuse de billets pour nettoyer les détecteurs. L'ouverture de la compteuse est décrite dans les étapes suivantes.

→Saisissez la compteuse à ses extrémités et retirez-la verticalement vers le haut. Ne la prenez pas en son centre.

→Basculez la poignée vers l'arrière.

→Basculez le tableau de commande vers l'avant.

Au besoin, nettoyez les endroits inaccessibles avec de l'air comprimé. Cet air comprimé est en vente dans le commerce en petites bombes aérosol.

Nettoyez les détecteurs avec la brosse vendue avec l'appareil.

→ Refermez l'appareil en sens inverse après l'avoir nettoyé.

Régler la pression de la plaque d'insertion

La compteuse de billets de banque est réglée en usine de telle sorte que les billets soient engagés correctement. Modulez la pression de la plaque si les billets ne peuvent plus être correctement engagés.

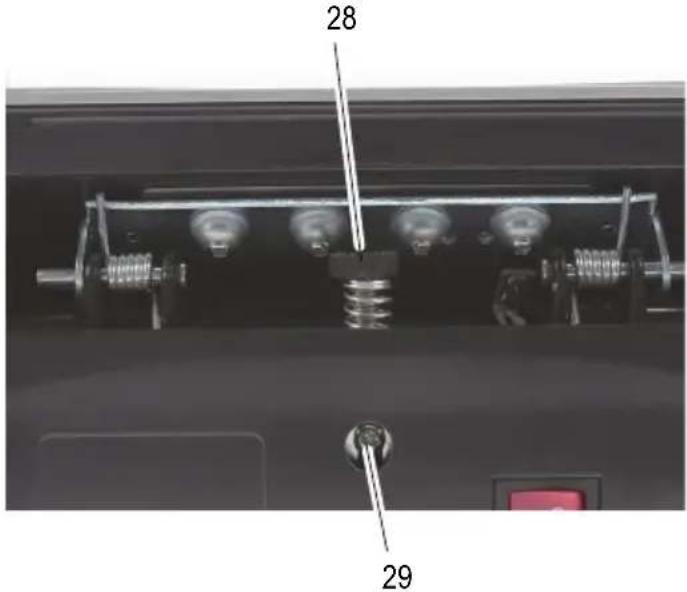

La vis de réglage de pression de la plaque se trouve à l'arrière.

28 Vis de réglage

29 Vis de sécurité

La vis de réglage est dotée d'une vis de blocage qui prévient tout déréglage involontaire.

→Débrancher la compteuse de billets.

→Desserrer la vis de blocage avec le tournevis fourni avec l'appareil.

▶ Régler la pression de la plaque d'insertion de telle sorte que le billet puisse être inséré sans trop de force sous les rouleaux de caoutchouc.

→Serrer la vis de blocage.

Données techniques

Modèle NC 520 Plus
Fonctions Mode de comptage libre	(sans vérification de signe)Départ automatique et manuelFonction liasse, possibilité de sélectionner 999 billetsFonction d'addition
Vérification Signes UV et magnétiques
Sensibilité réglable des détecteurs	9 sensibilités
Capacité du bac d'alimentation et de sortie	100 billets pour les anciens et 200 billets pour les nouveaux.
Taille des billets comptables 50 mm x 110 mm à 90 mm x 185 mm
Vitesse de comptage 1.000 billets / minute
Alimentation en courant 230 V / 50 Hz
Consommation de courant 75 W
Dimensions 306 mm x 247 mm x	185 mm
Poids 5,5 kg

Remarques d'entretien

→Nettoyer les surfaces du boîtier avec un chiffon doux et non pelucheux.
→Nettoyer les capteur après chaque utilisation.
→Nettoyez les détecteurs avec la brosse vendue avec l'appareil.
→ Ne pas utiliser de produits d'entretien ou de solvants.

Déclaration de conformité

La conformité est attestée sur l'appareil par le marquage CE.

Vous trouverez la déclaration de conformité de ce produit sur le sit

www.go-europe.com.

Élimination

Le symbole ci-contre signifie qu'en raison de dispositions légales, les appareils électriques et électroniques usagés ne doivent pas être éliminés avec les ordures ménagères. Veuillez apporter votre appareil au centre de collecte de l'organisme d'élimination des déchets de votre commune. Éliminez les matériaux d'emballage conformément aux règlements locaux.

Tenez compte du marquage sur les emballages lorsque vous triez les déchets ; ceux-ci sont dotés d'abréviations (b) et de numéros (a) signifiant ce qui suit : 1–7 : plastiques / 20–22 : papiers et cartons / 80–98 : composites.

L'emballage est constitué de matériaux recyclables que vous pouvez apporter à des centres de collecte locaux qui se chargent de son recyclage. Renseignezvous sur les possibilités d'élimination des déchets auprès de l'administration locale.

Les matériaux d'emballage doivent être éliminés conformément aux réglementations locales.

L'appareil et les matériaux d'emballage sont recyclables, éliminez-les séparément pour une meilleure gestion des déchets. Le logo Triman est valable en France uniquement.

L'appareil et les emballages sont recyclables. Éliminez-les séparément pour une meilleure gestion des déchets. Informez-vous auprès de votre commune sur les possibilités d'une élimination adéquate. Tenez compte du marquage suivant sur les emballages : (a) numéros, (b) abréviations et (c) matériau signifiant ce qui suit : 1–7 : plastiques / 20–22 : papiers et cartons / 80–98 : composites, ainsi que (d) genre d'emballage. Ce logo n'est valable que pour l'Italie.

Garantie

Cher client,

nous sommes très heureux que vous ayez choisi cet appareil.

En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.

NEDERLANDS

Gebruikshandleiding
