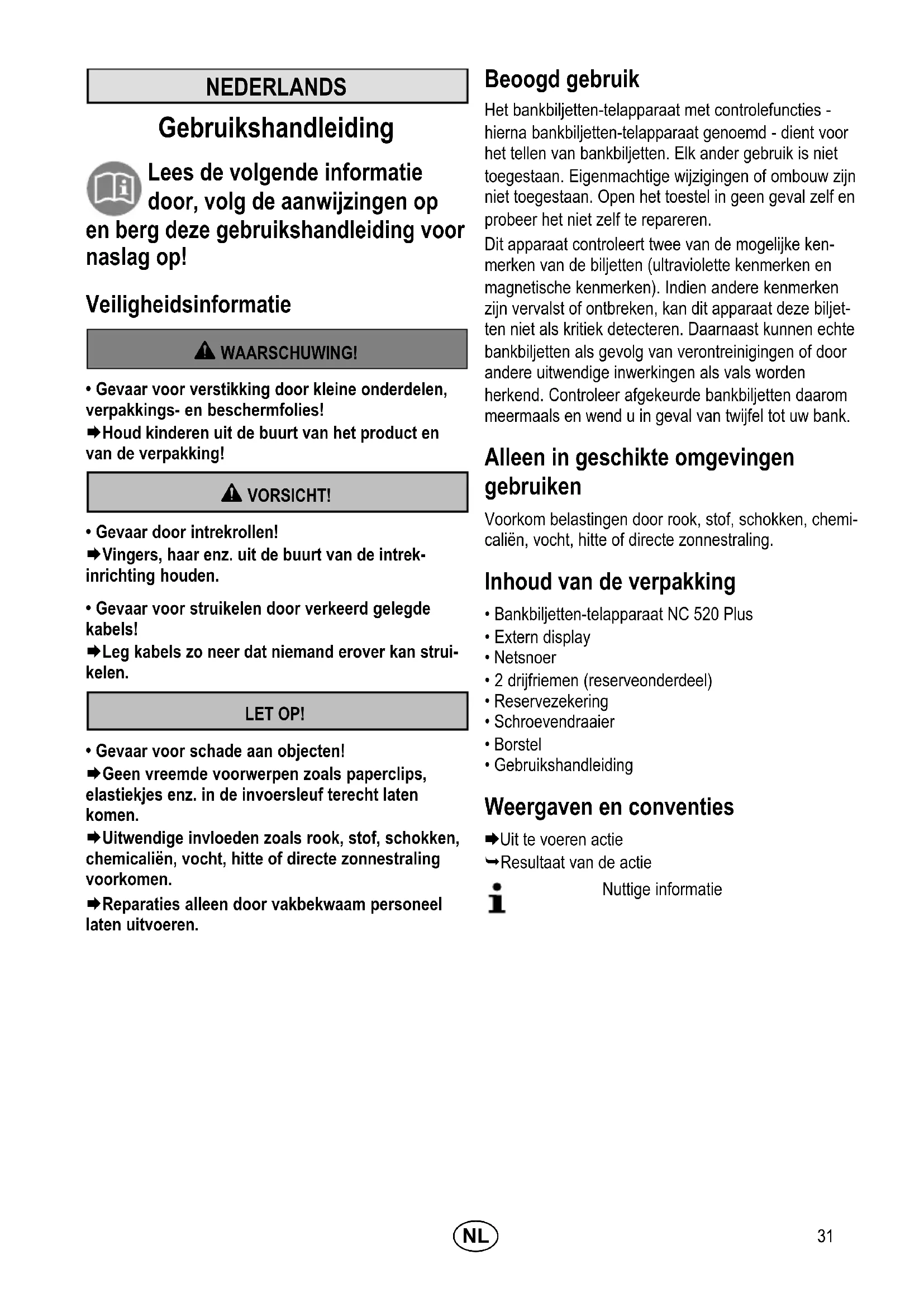

GEBRUIKSAANWIJZING NC 520 plus OLYMPIA

Lees de volgende informatie door, volg de aanwijzingen op en berg deze gebruikshandleiding voor naslag op!

Veiligheidsinformatie

WAARSCHUWING!

• Gevaar voor verstikking door kleine onderdelen, verpakkings- en beschermfolies!
  →Houd kinderen uit de buurt van het product en van de verpakking!

VORSICHT!

• Gevaar door intrekrollen!
  →Vingers, haar enz. uit de buurt van de intrek-inrichting houden.
• Gevaar voor struikelen door verkeerd gelegde kabels!
  →Leg kabels zo neer dat niemand erover kan struikelen.

LET OP!

• Gevaar voor schade aan objecten!
  →Geen vreemde voorwerpen zoals paperclips, elastiekjes enz. in de invoersleuf terecht laten komen.
  →Uitwendige invloeden zoals rook, stof, schokken, chemicaliën, vocht, hitte of directe zonnestraling voorkomen.
  →Reparaties alleen door vakbekwaam personeel laten uitvoeren.

Beoogd gebruik

Het bankbiljetten-telapparaat met controlefuncties - hierna bankbiljetten-telapparaat genoemd - dient voor het tellen van bankbiljetten. Elk ander gebruik is niet toegestaan. Eigenmachtige wijzigingen of ombouw zijn niet toegestaan. Open het toestel in geen geval zelf en probeer het niet zelf te repareren.

Dit apparaat controleert twee van de mogelijke kenmerken van de biljetten (ultraviolette kenmerken en magnetische kenmerken). Indien andere kenmerken zijn vervalst of ontbreken, kan dit apparaat deze biljetten niet als kritiek detecteren. Daarnaast kunnen echte bankbiljetten als gevolg van verontreinigingen of door andere uitwendige inwerkingen als vals worden herkend. Controleer afgekeurde bankbiljetten daarom meermaals en wend u in geval van twijfel tot uw bank.

Alleen in geschikte omgevingen gebruiken

Voorkom belastingen door rook, stof, schokken, chemicaliën, vocht, hitte of directe zonnestraling.

Inhoud van de verpakking

• Bankbiljetten-telapparaat NC 520 Plus
- Extern display
- Netsnoer
- 2 drijfriemen (reserveonderdeel)
- Reservezekering
- Schroevendraaier
- Borstel
- Gebruikshandleiding

Weergaven en conventies

→Uit te voeren actie
→Resultaat van de actie

Nuttige informatie

Bedieningselementen

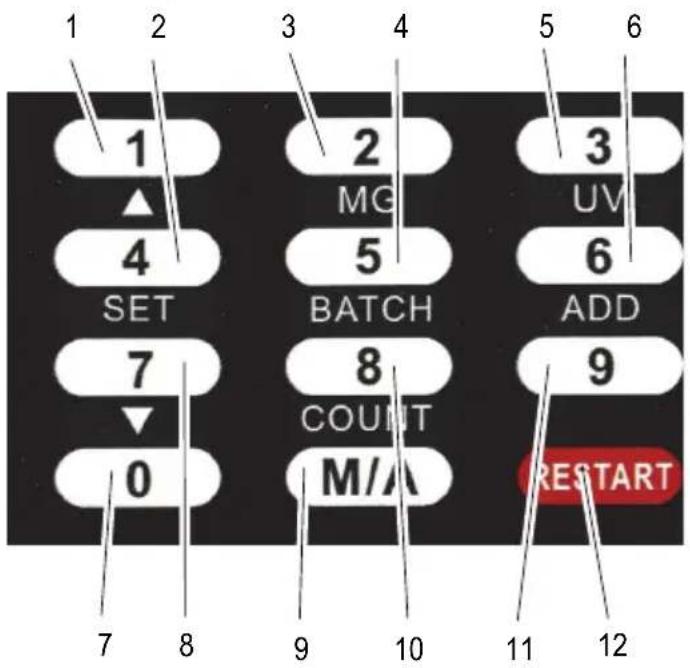

1 2 3 4 5 6 1 2 3 ▲ MG 4 5 6 SET BATCH ADD 7 8 9 10 11 12 ▼ COUNT 0 M/A RESTART

1 1 of naar boven in het menu voor de instellingen
2 4 of SET om het menu voor de instellingen te openen of verder te navigeren
3 2 of MG om de magnetische test te activeren/deactiveren
4 5 of BATCH voor bundelen
5 3 of UV om de ultraviolette test te activeren/deactiveren
6 6 of ADD om optellen te activeren/deactiveren
70
8 7 of naar beneden in het menu voor de instellingen
9 M/A Omschakelen tussen automatische en handmatige start
10 8 of COUNT om een telling zonder sensoren te activeren
119
12 RESTART

Display

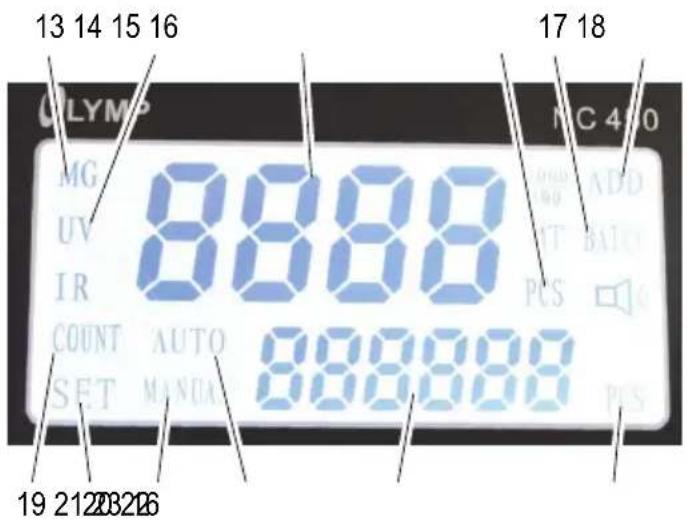

13 14 15 16 17 18 OLYMP MG UV IR COUNT AUTO SET MANUAL 888888 19 21 22 23 24 MC 400 POS ADD BATCH PDS

De afbeelding toont het display tijdens de zelf-diagnose. Sommige van de weergegeven dis-playelementen worden niet gebruikt voor dit bankbiljetten-telapparaat.

13 Magnetische sensor geactiveerd
14 Ultraviolet sensor geactiveerd
15 Bovenste deel van het display
16 Aantal stuks
17 Bundelen geactiveerd
18 Optellen geactiveerd
19 Tellen zonder sensoren geactiveerd
20 Instellingen
21 Handmatige start geactiveerd
22 Automatische start geactiveerd
23 Onderste deel van het display

Bediening

Bankbiljetten-telapparaat in- en uitschakelen

Het bankbiljetten-telapparaat wordt in- en uitgeschakeld door middel van een schakelaar aan de achterkant.

i Als u het apparaat langere tijd niet gebruikt, koppelt u het los van het lichtnet.

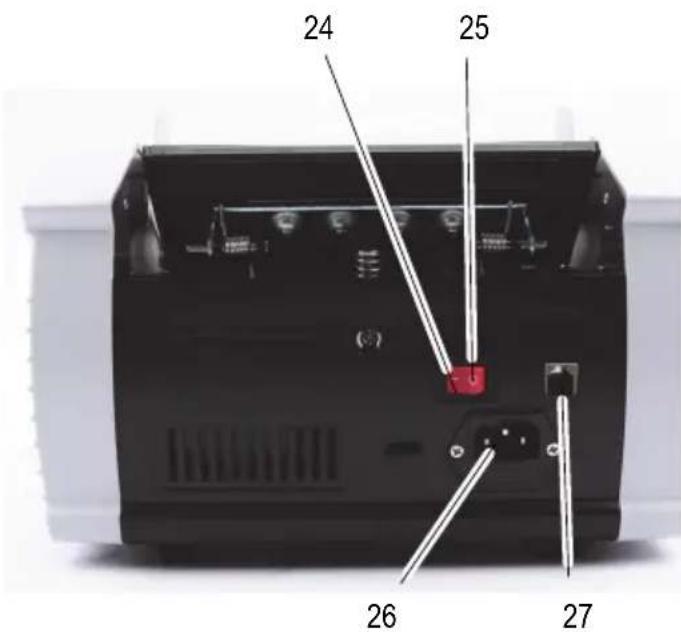

24 25 26 27

24 Aan
25 Uit
26 Netaansluiting
27 Aansluiting voor extern display

Na inschakeling voert het apparaat een zelfdiagnose uit. Gedurende de zelfdiagnose verschijnt 0000 c.q. 000000 op het display. Als de zelfdiagnose is voltooid zonder fouten, verschijnt 0 op het display.

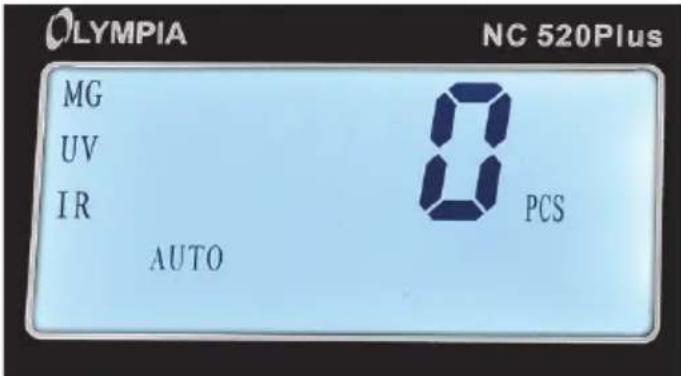

OLYMPIA NC 520Plus MG UV IR AUTO 8 PCS

Als een fout wordt vastgesteld, wordt hij weergegeven op het bovenste deel van het display (zie storingentabel) en de achtergrond wordt rood.

Controles

i De beste resultaten worden na een opwarmingsfase van 3 minuten bereikt.

Sterk omgevingslicht kan de sensor beïnvloeden en leiden tot foutieve resultaten.

Selecteer voordat de bankbiljetten erin worden gelegd welke kenmerken (magnetisch en/of ultraviolet) moeten worden gecontroleerd.

→Druk op de toets MG
→De magnetische sensor voor het detecteren van magnetische inkten wordt geactiveerd/gedeactiveerd. De geactiveerde sensor wordt weergegeven op het display.
→Druk op de toets UV
→De ultravioletsensor voor het detecteren van de UV-aandelen wordt geactiveerd/gedeactiveerd. De geactiveerde sensor wordt weergegeven op het display.

Bankbiljetten voorbereiden

Let op de volgende punten om storingen te voorkomen.

A

→Controleer de bundel bankbiljetten voordat hij erin wordt gelegd op papiersnippers, paperclips, elastiekjes en andere vreemde voorwerpen en verwijder ze (A).
→Leg geen beschadigde bankbiljetten erin (B).
→Strijk gekreukelde en gevouwen bankbiljetten glad voordat u ze erin legt (C/D).
→Probeer nooit om te dikke biljetten of harde voor-werpen te tellen.
→ Waaier de bankbiljetten los om ze van elkaar los te maken.

Bankbiljetten inleggen

A

B

→Verschuif de bankbiljetten in de bundel zodat het bovenste bankbiljet dieper ligt dan het volgende. Leg de bankbiljetten zo in het inlegvak (A).

Of

→leg de bundel verticaal in het inlegvak en druk de bundel naar achteren, zodat de bankbiljetten worden uitgewaierd (B).

→ Het telproces start automatisch als de automatische start is geactiveerd (op het display staat AUTO).

i Verkeerd geplaatste bankbiljetten zoals in C en D leiden tot een verkeerde telling of storing.

i Omdat de echtheidskenmerken van de bankbiljetten zich aan beide zijden bevinden, voert u de telling voor de betrouwbare herkenning van kritieke bankbiljetten uit aan beide zijden.

Functions

Tellen

Bij deze functie wordt het aantal bankbiljetten en afhankelijk van de instelling van de sensoren ook de echtheid gecontroleerd.

Gedurende de telling wordt het aantal bankbiljetten weergegeven op het bovenste deel van het display. Als de getelde bankbiljetten uit het uitvoervak worden genomen, springt het bovenste deel van het display op en het onderste deel van het display toont het aantal stuks.

Optellen

Als na elkaar meerdere bundels bankbiljetten in het inlegvak worden gelegd, wordt de telling voortgezet – zelfs als de getelde bankbiljetten uit het uitvoervak genomen zijn.

→Druk op de toets ADD.

→ Functie optellen is geactiveerd/gedeactiveerd.

Bundelen

Bij deze functie stopt de telling als een vooraf ingesteld aantal stuks bankbiljetten geteld is. Als de afgetelde bundel uit het uitvoervak wordt genomen, springt het display naar en de volgende bundel wordt afgeteld.

Het aantal bankbiljetten kan van 1 tot 999 naar keuze worden ingesteld. Het vooraf ingestelde aantal stuks wordt weergegeven in het onderste deel van het display.

Als er geen bankbiljetten meer in het inlegvak liggen voordat het vooraf ingestelde aantal stuks wordt bereikt, knippert het display BATCH. Als nieuwe bankbiljetten in het inlegvak worden gelegd, wordt het proces voort-gezet.

→Druk op de toets BATCH.

→ Op het display knippert de tekst BATCH. In het onderste deel van het display verschijnt de vooraf ingestelde waarde 100.

→Voer met de cijfertoetsen het door u gewenste aantal in.

→ Het ingevoerde aantal stuks wordt weergegeven in het onderste deel van het display.

Sorteren

Bij deze functie, die altijd actief is, wordt het eerste bankbiljet vastgelegd als referentie. Als het apparaat een daarvan afwijkend bankbiljet detecteert, stopt het apparaat. De weergave krijgt een rode achtergrond en op het display verschijnt d. Het afwijkende bankbiljet kan worden uitgesorteerd.

Of het uitgesorteerde bankbiljet wel of niet moet worden meegeteld, kan worden vastgelegd in de instellingen (zie Instellingen).

Instellingen

De gevoeligheid van de sensoren en andere parameters kunnen worden gewijzigd via de instellingen.

→ Druk op de toets SET en houd hem enkele seconden ingedrukt totdat het geluidssignaal stopt.
→ Op het display verschijnen d05 en C5 100.

d05 is de huidige waarde van de geheugenlocatie CS 100. Met de pijltoetsen kan de waarde worden gewijzigd.

→Druk nogmaals op de toets SET.
→ De volgende geheugenlocatie en zijn waarde worden weergegeven.

Door te drukken op de toets SET bij de laatste geheugenlocatie verlaat de instelfunctie.

De onderstaande tabel geeft voor de geheugenlocaties de fabrieksinstellingen en de functiebeschrijving.

Geheugen-locatie	Waarde af fabriek	Functie Instellingen
CS 100d05		UV-gevoeligheid Instelbereik 0	-9Hoe hoger de waarde, des te lager de gevoeligheid
CS 200d05		MG-gevoeligheid Instelbereik 0	-9Hoe hoger de waarde, des te lager de gevoeligheid
CS 300d05		Detecteren van dubbele bankbiljetten	Instelbereik 0 - 9Hoe hoger de waarde, des te lager de gevoeligheid
CS 400d09		Rem Instelbereik 0 - 9	Hoe hoger de waarde, des te hoger de gevoeligheid
CS 500d09		Telrad Instelbereik 0 - 9	Hoe hoger de waarde, des te hoger de gevoeligheid
CS 600d08		Transport Instelbereik 0 - 9	Hoe hoger de waarde, des te lager de gevoeligheid
CS 700d08		(interne functie) (niet veranderen)
CS 800d01		(interne functie) (niet veranderen)
CS 900d00		(interne functie) (niet veranderen)
CS 100d01		Uitgesorteerde bankbiljetten wel of niet meetellen	d01: meetellend02: niet meetellen
CS 100d02		(interne functie) (niet veranderen)
CS 100d00		(interne functie) (niet veranderen)
CS 100d02		Detecteren van verschillen in grootte van de bankbiljetten	Instelbereik 0 - 9Hoe hoger de waarde, des te lager de gevoeligheid
CS 100d08		(interne functie) (niet veranderen)
CS 100d04		(interne functie) (niet veranderen)

Om het apparaat terug te zetten naar de fabrieksinstellingen, drukt u op de RESTART-toets terwijl u het apparaat inschakelt.

Storingen verhelpen

Fout worden op het display weergegeven door middel van een foutcode en een rode achtergrondkleur.

i Een veelvoorkomende bron van fouten zijn verontreinigde sensoren (zie Reiniging van de sensoren).

Foutcode Oorzaak Maatregel
R	Te geringe of ontbrekende ultraviolette aandelen in het bankbiljet.	Kritiek biljet uit de stapel nemen.Instelling van de UV-gevoeligheid controleren.
b	Te geringe of ontbrekende magnetische aan-delen in het bankbiljet.	Kritiek biljet uit de stapel nemen.Instelling van de MG-gevoeligheid controleren.
C	Aan elkaar klevende bankbiljetten gedetec-teerd.	Controleren of bankbiljetten aan elkaar kleven en stapel opnieuw tellen
F	Bankbiljet als half bankbiljet gedetecteerd. Kritiek biljet uit de stapel nemen en op be-schadigingen controleren
E01	Sensor Bankbiljetten tellen Sensor voor biljetten	tellen reinigen of latenvervangen door een nieuwe sensor.
E03	Sensor codeerschijf Sensor van de codeerschijf	reinigen of latenvervangen door nieuwe sensor.
E04	Sensor invoervak Sensor op het invoervak reinigen of laten ver-vangen door nieuwe sensor.
E05	Sensor uitvoervak Sensor op het uitvoervak reinigen of laten ver-vangen door nieuwe sensor.

Onderhoud

Reinigen van de sensoren

Bankbiljetten zijn vaak verontreinigd, in het bijzonder door stof. Het vuil slaat bij het tellen neer op de sensoren. Verontreinigde sensoren zijn de meest voorkomende oorzaak van storingen.

Reinig de sensoren met behulp van de bijgeleverde borstel. Open het bankbiljetten-telapparaat om de sensoren te reinigen. Het openen van het bankbiljetten-telapparaat is beschreven in de onderstaande stappen.

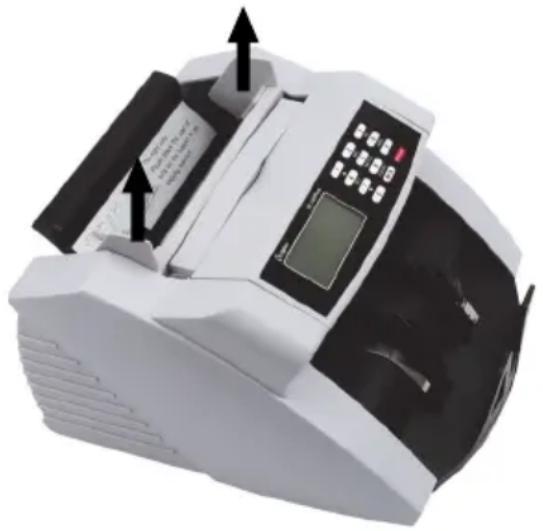

→Pak de biljettenaanleg aan de uiteinden vast en neem de biljettenaanleg verticaal naar boven eruit. Pak de biljettenaanleg niet in het midden vat.

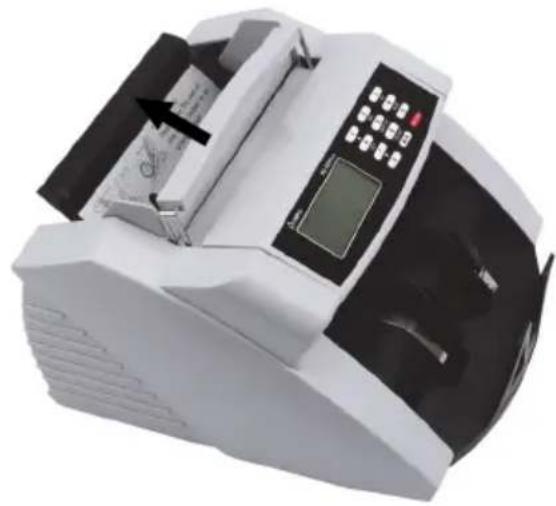

→Klap de greep naar achteren.

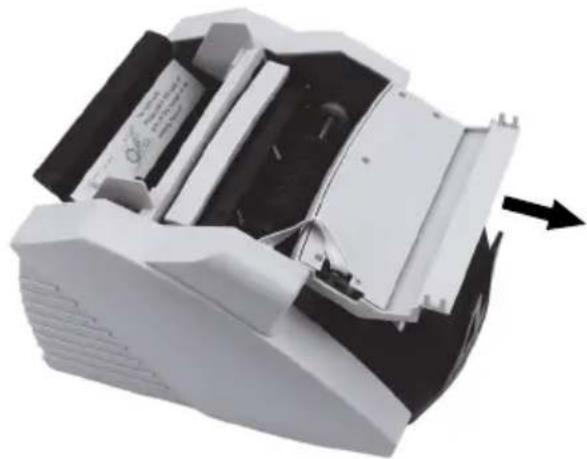

→Klap het bedieningspaneel naar voren.

i Reinig ontoegankelijke plaatsen indien nodig met perslucht. Perslucht is in de handel verkrijgbaar in kleine spuitbussen.

→Reinig de sensoren met behulp van de bijgeleverde borstel.

→ Sluit het apparaat na het reinigen in omgekeerde volgorde.

Aandrukking van de inlegplaat instellen

Het bankbiljetten-telapparaat is in de fabriek zodanig ingesteld dat bankbiljetten goed worden ingetrokken.

Wijzig de aandrukking van de inlegplaat, indien bankbil-jetten niet meer goed worden ingetrokken.

De stelschroef voor de aandrukking van de inlegplaat bevindt zich aan de achterzijde.

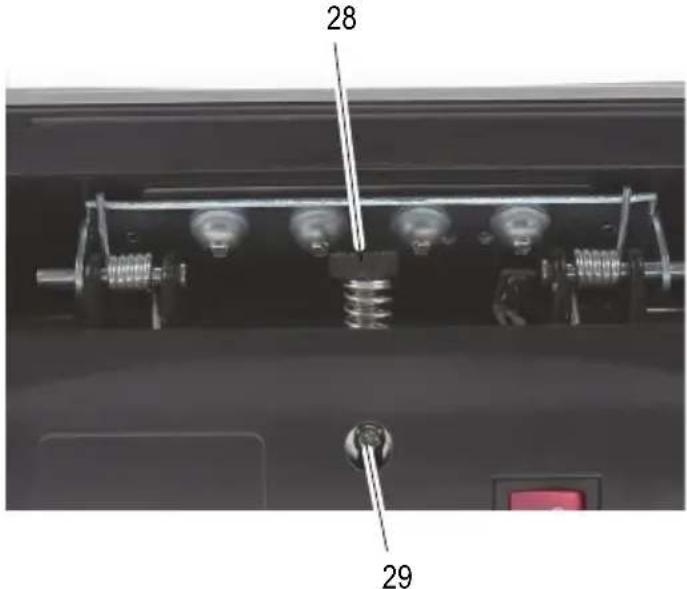

28 29

28 Stelschroef

29 Borgschroef

De stelschroef is door middel van een borgschroef geborgd tegen onbedoeld verstellen.

→Schakel het bankbiljetten-telapparaat uit.

Draai de borgschroef los met de bijgeleverde schroe-vendraaier.

Stel de aandrukking van de inlegplaat zodanig in dat het bankbiljet met geringe kracht onder de rubberen rollen door kan worden geschoven.

→Draai de borgschroef aan.

Technische gegevens

Model NC 520 Plus
Functies Vrije telmodus (zonder kenmerkcontrole)
Controle Ultraviolette en magnetische kenmerken
Gevoeligheid van de sensoren Instelbaar in 9 stappen
Capaciteit inleg- en uitvoervak 100 stuks bij oude, 200 stuks bij nieuwe bankbiljetten
Grootte van de telbare bankbil-jetten	50 mm x 110 mm tot 90 mm x 185 mm
Telsnelheid 1.000 bankbiljetten / minuut
Stroomvoorziening 230 V / 50 Hz
Stroomverbruik 75 W
Afmetingen 306 mm x 247 mm x 185 mm
Gewicht 5,5 kg

Aanwijzingen voor de verzorging

→Reinig de oppervlakken van de behuizing met een zachte, niet-pluizende doek.
→Reinig de sensoren na elk gebruik.
→Reinig de sensoren met behulp van de bijgeleverde borstel.
→Gebruik geen reinigings- of oplosmiddelen.

Verklaring van overeenstemming

De CE-markering op het apparaat bevestigt de overeenstemming.

De verklaring van overeenstemming vindt u op www.go-europe.com.

Gescheiden inzameling

Het symbool hiernaast betekent dat oude elektrische en elektronische apparaten op grond van wettelijke bepalingen gescheiden van het huishoudelijk afval moeten worden afgevoerd. Breng uw apparaat naar het in-zamelpunt van uw gemeentelijke afvalver-wijderingsdienst.

Let op de markering van de verpakkingsmaterialen tijdens het scheiden van afval, deze zijn gemarkeerd met afkortingen (b) en nummers (a) met de volgende betekenis:

1–7: kunststoffen / 20–22: papier en karton / 80–98: composietmaterialen.

De verpakking bestaat uit milieuvriendelijke materialen, die kunnen worden ingeleverd bij de plaatselijke inzamelpunten. Informeer bij uw gemeente naar de mogelijkheden voor correcte verwijdering.

Voer verpakkingsmaterialen in overeenstemming met de plaatselijke regelgeving af.

Het apparaat en het verpakkingsmateriaal zijn recyclebaar; verwijder ze apart voor een betere afvalverwerking. Het Triman-logo is alleen van toepassing op Frankrijk.

Het apparaat en het verpakkingsmateriaal zijn recyclebaar; verwijder ze apart voor een betere afvalverwerking. Informeer bij uw gemeente naar de mogelijkheden voor correcte verwijdering. Let op de volgende markering van het verpakkingsmateriaal: (a) nummers, (b) afkortingen en (c) materiaal met de volgende betekenis: 1–7: kunststoffen / 20–22: papier en karton / 80–98: composiet-materialen, en (d) type verpakking. Het logo is alleen van toepassing op Italië.

Garantie

Geachte klant,

het verheugt ons dat u voor dit apparaat hebt gekozen.

Geef het apparaat in geval van een defect met de kassabon en de originele verpakking terug in de zaak, waar u het gekocht heeft.
