| Tipo di prodotto | Levigatrice a nastro |
| Marca | Parkside |
| Modello | PBSD 900 A1 |
| Alimentazione | 230 V ~, 50 Hz |
| Potenza nominale assorbita | 900 W |
| Velocità del nastro a vuoto | 240–400 m/min |
| Velocità nominale a vuoto | 450–750 min⁻¹ |
| Dimensioni del nastro abrasivo | 75 x 533 mm |
| Classe di protezione | II (doppio isolamento) |
| Livello di pressione acustica (LpA) | 93,2 dB(A), incertezza K=3 dB |
| Livello di potenza acustica (LWA) | 104,2 dB(A), incertezza K=3 dB |
| Vibrazioni (impugnatura principale) | 1,719 m/s², incertezza K=1,5 m/s² |
| Vibrazioni (impugnatura supplementare) | 1,623 m/s², incertezza K=1,5 m/s² |
| Regolazione della velocità | Ghiera di regolazione (6 posizioni) |
| Funzionamento continuo | Sì, con pulsante di blocco |
| Coperchio anteriore ribaltabile | Sì, per accesso alle zone difficili |
| Impugnatura supplementare regolabile | Sì, più posizioni |
| Sistema di aspirazione | Cassetto raccoglipolvere integrato + adattatore per aspirazione esterna |
| Contenuto della confezione | Levigatrice, nastro abrasivo grana 80, cassetto raccoglipolvere, adattatore per aspirazione, riduttore, 2 morsetti, manuale di istruzioni |
| Garanzia | 3 anni |
| Assistenza post-vendita Francia | 0800 907 612 |
| Assistenza post-vendita Belgio | 0800 12614 |
| Manutenzione e pulizia | Pulire con un panno asciutto, svuotare regolarmente il cassetto raccoglipolvere, liberare le fessure di ventilazione |
| Pezzi di ricambio disponibili | Spazzole di carbone, interruttore, cassetto raccoglipolvere, ecc. (contattare il servizio clienti) |
Domande frequenti - PBSD 900 A1 PARKSIDE
Domande degli utenti su PBSD 900 A1 PARKSIDE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale PBSD 900 A1 - PARKSIDE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PBSD 900 A1 del marchio PARKSIDE.
MANUALE UTENTE PBSD 900 A1 PARKSIDE
Traduzione delle istruzioni d'uso originali
GB / IE
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.
HU
Volume della fornitura 122
Dati tecnici 122
Indicazioni generali relative alla sicurezza per elettroutensili....123
- Sicurezza sul posto di lavoro ..... 1 2 3
- Sicurezza elettrica 123
- Sicurezza delle persone ..... 1 2 4
- Uso e trattamento dell'elettro utensile 125
- Assistenza 125
Indicazioni relative alla sicurezza specifiche per levigatrici 125
Messa in funzione 126
Bloccaggio/sostituzione del nastro abrasivo 126
Regolazione impugnatura supplementare .... 126
Sollevamento della copertura anteriore 126
Applicazione/rimozione dell'aspirazione della polvere 126
Istruzioni operative 127
Uso....128
Accensione e spegnimento 128
Svuotamento del sacco della polvere 128
Selezione del numero di giri e del nastro abrasivo 128
Lavoro stazionario 129
Consigli e suggerimenti 129
Manutenzione e pulizia 129
Smaltimento 130
Garanzia della Kompernass Handels GmbH 131
Assistenza....132
Importatore....132
Traduzione della dichiarazione di conformità originale 133
Introduzione
Congratulazioni per l'acquisto del nuovo appa recchio. È stato scelto un prodotto di alta qualità.
Il manuale di istruzioni è parte integrante del presente prodotto. Esso contiene importanti indicazioni per la sicurezza, l'uso e lo smaltimento. Prima di utilizzare il prodotto, acquisire dimestichezza con tutte le indicazioni relative ai comandi e alla sicurezza. Utilizzare il prodotto solo come descritto e per i campi d'impiego indicati. In caso di cessione del prodotto a terzi, consegnare anche tutta la relativa documentazione.
Uso conforme
La levigatrice a nastro - a seconda della carta abrasiva - è predisposta per la levigatura di superfici asciutte in legno, plastica, metallo e mastice nonché di superfici laccate. L'apparecchio può essere utilizzato solo per levigatura a secco. Assicurarsi che per la lavorazione dei diversi materiali si utilizzino fogli abrasivi di grana adeguata e che anche il numero di giri sia adatto al materiale. L'apparecchio non è destinato all'uso commerciale. Qualunque altro impiego o modifica della macchina è da considerarsi non conforme alla destinazione d'uso prevista e può comportare gravi rischi di infortunio. Il produttore non si assume alcuna responsabilità per i danni derivanti da un uso non conforme.
Componenti illustrati
① Interruttore ON/OFF
2 Impugnatura supplementare (superficie d'impugnatura gommata)
③ Copertura anteriore
4 Leva di serraggio per nastro abrasivo
5 Rotella di regolazione velocità nastro
6 Impugnatura (superficie di presa gommata)
⑦ Vite per regolazione impugnatura
8 Scomparti per morsa a vite
9 Attacco per sacco della polvere
10 Tasto di blocco per interruttore ON/OFF
⑪ Sacco della polvere
⑫ Vite di regolazione per andamento nastro
13 Nastro abrasivo
14 Morsa a vite
15 Riduttore
16 Adattatore di aspirazione
Volume della fornitura
1 levigatrice a nastro
1 nastro abrasivo per legno (grana 80)
1 sacco della polvere
1 adattatore per aspirazione e giunto di riduzione (per l'aspirazione della polvere esterna)
2 morse a vite
1 manuale di istruzioni per l'uso
Dati tecnici
Tensione nominale 230 V \~, 50 Hz (corrente alternata)
Potenza assorbita nominale 900 W
Velocità nastro in folle 240–400 m/min
Numero di giri nominale
in folle n_0 450–750 min ^-1
Nastro abrasivo 75 x 533 mm
Classe di protezione II/☐ (isolamento doppio)
Valore di emissione acustica
Valore misurato relativo al rumore rilevato ai sensi della norma EN 62841. Valori tipici del livello di rumore dell'elettroutensile classificato A:
Livello di pressione acustica L_pA = 93,2 dB Fattore di incertezza K pA = 3 dB Livello di potenza acustica LWA = 104,2 dB Fattore di incertezza K _WA = 3 dB
Indossare protezioni acustiche!
Valore complessivo delle vibrazioni
Valori totali di vibrazione (somma dei vettori di tre direzioni) rilevati ai sensi della norma EN62841:
Maniglia principale a _h = 1,719 m/s ^2
Maniglia aggiuntiva a _h = 1,623 m/s ^2
Fattore di incertezza K = 1,5 m/s ^2
NOTA
Il valore complessivo delle vibrazioni e il valore di emissione acustica indicati sono stati misurati secondo un procedimento di prova standardizzato e possono essere usati per il confronto tra due elettroutensili.
Il valore complessivo delle vibrazioni e il valore di emissione acustica indicati possono anche essere usati per una stima provvisoria del carico.
AVVERTENZA!
Il valore di emissione delle vibrazioni e il valore di emissione acustica possono scostarsi dai valori indicati a seconda del modo in cui l'elettroutensile viene utilizzato e, in particolare, del modo in cui il pezzo viene lavorato.
▶ Cercare di ridurre il più possibile la sollecitazione. Provvedimenti adeguati per la riduzione della sollecitazione da vibrazioni prevedono l'uso di guanti durante l'impiego dell'elettroutensile e la limitazione dei tempi di lavoro. Occorre tenere in considerazione tutte le componenti del ciclo di esercizio (per esempio i tempi nei quali l'elettroutensile è spento e i tempi in cui è acceso ma funziona senza carico).
Indicazioni generali relative alla sicurezza per elettroutensili
AVVERTENZA!
Osservare tutte le indicazioni relative alla sicurezza, le istruzioni, le illustrazioni e i dati tecnici di cui è dotato questo elettroutensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.
Conservare le indicazioni relative alla sicurezza e le istruzioni per uso futuro.
Il termine “elettroutensile” utilizzato nelle indicazioni relative alla sicurezza si riferisce a elettroutensili collegabili alla rete elettrica (con cavo di rete) o a elettroutensili a batteria (senza cavo di rete).
1. Sicurezza sul posto di lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata. Il disordine e la scarsa illuminazione dell'area di lavoro potrebbero dare luogo a infortuni.
b) Non lavorare con elettroutensili in ambienti a rischio di esplosione, in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare la polvere o i vapori.
c) Tenere lontani i bambini e altre persone durante l'uso dell'elettroutensile. In caso di distrazione, si potrebbe perdere il controllo dell'elettroutensile.
2. Sicurezza elettrica
a) La spina dell'elettroutensile deve essere idonea all'inserimento nella presa. La spina non deve essere assolutamente modificata. Non utilizzare connettori adattatori con elettroutensili collegati a terra. Le spine non modificate e le prese idonee riducono il rischio di scosse elettriche.
b) Evitare il contatto corporeo con superfici collegate a terra, come tubi, termosifoni, fornelli e frigoriferi. Quando il corpo è a diretto contatto col suolo, sussiste un maggiore pericolo di scosse elettriche.
c) Tenere gli elettroutensili lontano dalla pioggia o dall'umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.
d) Non utilizzare il cavo di allacciamento per scopi non conformi, come ad es. per trasportare l'elettroutensile, per appenderlo o per scollegare la spina dalla presa. Tenere il cavo di allacciamento lontano dal calore, dall'olio, da angoli acuminati o da parti in movimento. Cavi di allacciamento danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se si lavora all'aperto con un elet-troutensile, utilizzare solo prolunghe ammesse anche per uso esterno.
L'utilizzo di un cavo di prolunga idoneo all'uso esterno riduce il rischio di scosse elettriche.
f) Se è inevitabile l'uso dell'elettroutensile in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale evita il rischio di scosse elettriche.
3. Sicurezza delle persone
a) Prestare attenzione controllando le operazioni in corso e procedendo con cura quando si lavora con un elettro-utensile. Non utilizzare l'elettroutensile se non si è concentrati o riposati a sufficienza, o se si è sotto l'influsso di droghe, alcol o farmaci. Un solo momento di disattenzione nell'uso dell'elet-troutensile può dare luogo a gravi lesioni.
b) indossare dispositivi di protezione individuali e sempre occhiali di protezione. L'uso di un dispositivo di protezione individuale come mascherina antipolvere, scarpe antiscivolo, casco protettivo o paraorecchi acustici, a seconda dell'uso e dell'impiego dell'elettroutensile, riduce il rischio di lesioni.
c) Evitare l'accensione involontaria. Accertarsi che l'elettroutensile sia spento prima di collegarlo all'alimentazione e/o alla batteria, sollevarlo o trasportarlo. Se si tiene il dito sull'interruttore mentre si sposta l'elettroutensile o si collega l'elettroutensile alla rete elettrica con l'interruttore su ON, si possono verificare infortuni.
d) Rimuovere gli utensili di regolazione o le chiavi per dadi prima di accendere l'elettro utensile. Un utensile o una chia-ve lasciati in una parte rotante dell'elet-troutensile possono provocare lesioni.
e) Evitare posture innaturali. Provvedere a una posizione sicura e mantenere sempre l'equilibrio. In tal modo si può controllare meglio l'elettroutensile, soprattutto in situazioni impreviste.
f) Indossare un abbigliamento idoneo. Non indossare abiti larghi o gioielli. Tenere lontani i capelli e gli indumenti dalle parti in movimento. Gli abiti larghi e sciolti, i gioielli o i capelli lunghi possono impigliarsi nelle parti mobili.
g) Se è possibile montare dispositivi aspirapolvere e aspiratrucioli, occorre collegarli e utilizzarli correttamente. L'uso di un aspiratore per polvere può ridurre i pericoli associati alla polvere.
h) Anche se si è acquisita dimestichezza con l'apparecchio usandolo spesso, non sentirsi troppo sicuri e non mancare di rispettare le regole sulla sicurezza nell'uso di elettroutensili. Una piccola disattenzione può dare luogo a gravi lesioni in una frazione di secondo.
4. Uso e trattamento dell'elettro utensile
a) Non sovraccaricare l'elettroutensile. Utilizzare l'elettroutensile idoneo al proprio lavoro. Con l'elettroutensile adatto si lavora meglio e con maggiore sicurezza nell'intervallo di potenza indicato.
b) Non utilizzare elettroutensili con interruttore guasto. Un elettroutensile che non si riesce più a spegnere o ad accendere è pericoloso e deve essere riparato.
c) Staccare la spina dalla presa di corrente e/o rimuovere la batteria, se sfi-labile, prima di eseguire impostazioni sull'apparecchio, sostituire gli utensili o riporre l'elettroutensile. Questa misura precauzionale consente di impedire l'avvio involontario dell'elettroutensile.
d) Conservare gli elettroutensili non utilizzati fuori della portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.
e) Trattare gli elettroutensili e gli utensili con cura. Controllare che le parti mobili dell'appa recchio funzionino perfettamente e non si inceppino e che non vi siano elementi rotti o danneggiati al punto da compromettere la funzione dell'elettroutensile. Fare riparare le parti danneggiate prima di utilizzare l'elettroutensile. Molti infortuni derivano da una cattiva manutenzione degli elet-troutensili.
f) Mantenere gli utensili da taglio ben affilati e puliti. Gli utensili da taglio trattati con cura e con bordi di taglio affilati si inceppano meno spesso e sono più facili da controllare.
g) Utilizzare elettroutensili, utensili, ecc. conformi a queste istruzioni. Tenere conto delle condizioni di lavoro e dell'attività da eseguire. L'uso di elet-troutensili per applicazioni diverse da quelle previste può dare luogo a situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono un controllo e un utilizzo sicuro dell'elettro-utensile in situazioni impreviste.
5. Assistenza
a) Fare riparare l'elettroutensile solo da personale qualificato specializzato e solo con l'utilizzo di ricambi originali. In tal modo si garantisce la sicurezza dell'elettroutensile.
Indicazioni relative alla sicurezza specifiche per levigatrici
■ Afferrare sempre l'apparecchio dal manico isolato, in quanto il nastro abrasivo ⑬ potrebbe toccare il proprio cavo di rete. Il danneggiamento di una linea che conduce tensione potrebbe mettere sotto tensione anche le parti dell'apparecchio di metallo e causare così una scossa elettrica.
AVVERTENZA!
■ Polveri di materiali come pittura contenente piombo, alcuni tipi di legno e metallo potrebbero essere nocive alla salute.
Il contatto con queste polveri o la loro inalazione può rappresentare un pericolo per la salute dell'utente o delle altre persone presenti nell'ambiente di lavoro.
■ Indossare occhiali protettivi e mascherina antipolvere!
Messa in funzione
Bloccaggio/sostituzione del nastro abrasivo
AVVERTENZA! PERICOLO DI LESIONI!
■ Staccare sempre la spina dalla presa prima di eseguire lavori sulla levigatri-ce a nastro.
- Svitare il dispositivo di serraggio per il nastro abrasivo ribaltando completamente la leva di serraggio 4. Il nastro abrasivo 10uò venire rimosso.
- Adesso inserire un nuovo nastro abrasivo sostituire il nastro abrasivo inserito per lavorare altro materiale o per cambiare la dimensione della grana. IMPORTANTE: La direzione delle frecce presenti all'interno del nastro abrasivo sull'involucro dell'apparecchio deve coincidere.
- Portare nuovamente la leva di serraggio ④ alla posizione di partenza.
Regolare manualmente il nastro abrasivo ^13
Se l'andamento del nastro dopo l'accensione non è centrato, lo si deve regolare manualmente all'occorrenza.
A tale scopo ruotare la vite di regolazione 12 presente sul rullo anteriore fino a quando il nastro abrasivo 13 non scorre centrato.
IMPORTANTE: Badare assolutamente che il nastro abrasivo 13 non si incastrì nell'involucro. Controllare periodicamente l'andamento del nastro e regolarlo, se necessario, con la vite di regolazione 12
Regolazione impugnatura supplementare
È possibile regolare l'impugnatura supple- mentare 2n diverse posizioni.
♦ Per regolare l'impugnatura supplemen-tare ② svitare la vite ⑦
♦ Portare l'impugnatura supplementar 2 nella posizione desiderata.
♦ Serrare nuovamente la vit⑦.

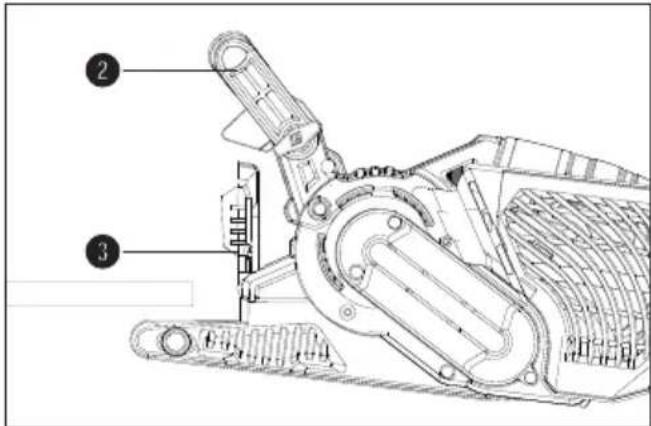

Sollevamento della copertura anteriore
È possibile sollevare la copertura anteriore ③ per effettuare interventi di levigatura in punti diffi cilmente raggiungibili (vedi figura).
▶ La copertura anterior ^3 può venire solle vata solo se anche l'impugnatura supple mentare ^2 è stata alzata (vedi capitolo "Regolazione impugnatura supplementare").
♦ Sollevare la copertura anterior ^3 .
Applicazione/rimozione dell'aspirazione della polvere
AVVERTENZA! PERICOLO DI ESPLOSIONE!
In caso di polvere/miscela d'aria esplosiva si deve utilizzare un apposito aspiratore. PERICOLO D'INCENDIO DOVUTO ALLO SVILUPPO DI SCINTILLE! Quando si levigano metalli non utilizzare un dispositivo per l'aspirazione della polvere (sacco della polvere ⑪ o aspirapolvere).
■ Non lavorare materiali contenenti amianto. L'amianto è considerato cancerogeno.
AVVERTENZA! PERICOLO D'INCENDIO!
■ Quando si lavora con apparecchi elettrici dotati di contenitore di raccolta polvere o collegati all'apparecchio tramite un dispositivo di aspirazione della polvere, sussiste il rischio di incendio! In condizioni sfavorevoli, come ad es. la formazione di scintille, la molatura del metallo o in presenza di resti di metallo nel legno, la polvere di legno presente nel contenitore di raccolta polvere (o nel sacchetto filtro dell'aspirapolvere) può incendiarsi. Ciò può succedere in particolare se la polvere di legno è mescolata a resti di vernice o altre sostanze chimiche e il materiale si è surriscaldato dopo un lungo tempo di lavorazione. Evitare pertanto assolutamente il surriscaldamento del materiale e dell'appa recchio e prima delle pause di lavoro svuotare sempre il sacco della polvere o il sacchetto filtro dell'aspirapolvere.
■ Provvedere a una buona ventilazione del luogo di lavoro.
Rispettare le norme vigenti nel paese d'impiego inerenti ai materiali da lavorare.
Indossare una mascherina anti polvere.
Applicazione del sacco della polvere ⑪
♦ Infilare il sacco della polvere ⑪ dall'alto sull'attacco⑨ per il sacco della polvere.
Smontaggio/rimozione del contenitore di raccolta polvere
♦ Sfilare il sacco della polverèn verso l'alto.
Applicazione dell'adattatore di aspirazione e del giunto di riduzione per aspirazione esterna
♦ Infilare l'adattatore di aspirazione 36 sull'attacco 9.
♦ Inserire il giunto di riduzione 5 per aspirazione esterna nell'adattatore di aspirazione 16
♦ Infilare il tubo flessibile di un impianto di aspirazione polveri omologato (es. di un aspirapolvere da officina) sul giunto di riduzione 15 per aspirazione esterna.
Rimozione dell'adattatore di aspirazione e del giunto di riduzione per aspirazione esterna
♦ Rimuovere il tubo flessibile del dispositivo aspirapolvere.
◆ Sfilare il giunto di riduzione ^5 per aspirazione esterna.
♦ Sfilare l'adattatore di aspirazione 6
dall'attacco 9 tirandolo verso l'alto.
Istruzioni operative
Fissare il pezzo. Un pezzo trattenuto in una morsa o una morsa viene tenuto più saldamente che con la mano.
È sufficiente esercitare una leggera pressione di levigatura
■ Lavorare con una pressione di levigatura ridotta. Il peso proprio della levigatrice a nastro è sufficiente per ottenere buoni risultati di levi gatura. Inoltre lavorando così si limita il logorio del nastro abrasivo ⑬ e la superficie del pezzo da lavorare risulta più liscia.
Asportazione e superficie
■ La velocità del nastro e lo spessore della grana del nastro abrasivo ⑬ definiscono la resa dell'asportazione e la finitura della superficie (vedi anche capitolo "Selezione del numero di giri e del nastro abrasivo").
Processo di levigatura
Collocare l'apparecchio acceso sul pezzo da lavorare e lavorare avanzando moderatamente. Eseguire il processo di levigatura in parallelo e in sovrapposizione alle piste abrasive. Al fine di evitare fastidiose tracce di levigatura trasversali, levigare procedendo solo nella direzione delle fibre. Sollevare l'apparecchio dopo la lavorazione del pezzo e spegnerlo solo in seguito.
NOTA
Durante la lavorazione, afferrare sempre l'apparecchio saldamente con entrambe le mani.
Uso
Accensione e spegnimento
Nell'utilizzo della levigatrice a nastro si può scegliere tra modalità a impulsi e funzionamento in continuo.
Attivazione della modalità a impulsi
♦ Premere l'interruttore ON/OFF1.
Disattivazione della modalità a impulsi
♦ Rilasciare l'interruttore ON/OFF1.
Attivazione del funzionamento in continuo
♦ Premere l'interruttore ON/OFF ^1 , tenerlo premuto e premere il tasto di blocco ^10 .
Disattivazione del funzionamento in con- tinuo
♦ Premere l'interruttore ON/OFF1 e rila- sciarlo nuovamente.
Svuotamento del sacco della polvere
Durante il funzionamento si consiglia di scaricare il sacco della polvere iogni 10 minuti.
♦ Sfilare il sacco della polvere (vedi capitolo "Applicazione/rimozione dell'aspirazione della polvere")
Per scaricare il sacco della polveri scuoterlo tenendolo sopra un cestino per rifiuti.
◆ Applicare nuovamente il sacco della polvere ⑪ sull'apparecchio.
Selezione del numero di giri e del nastro abrasivo
Con la rotella di regolazione velocità nastro è possibile selezionare il numero di giri anche con l'apparecchio in funzione. La velocità ottimale del nastro dipende dal pezzo ossia dal materiale da lavorare. Calcolare il relativo numero di giri più adatto con una prova pratica. Nella seguente tabella sono indicati valori non vincolanti che facilitano il calcolo.
| Materiale/ zona di lavoro | Legno morbido |
| Molatura grossolana (grana) | 60 |
| Molatura di precisione (grana) | 240 |
| Preselezione del numero di giri | alto (5-6) |
| Materiale/ zona di lavoro | Legno duro |
| Molatura grossolana (grana) | 60 |
| Molatura di precisione (grana) | 180 |
| Preselezione del numero di giri | alto (5-6) |
| Materiale/ zona di lavoro | Pannelli di truciolato |
| Molatura grossolana (grana) | 60 |
| Molatura di precisione (grana) | 150 |
| Preselezione del numero di giri | alto (5-6) |
| Materiale/ zona di lavoro | Rimozione di vernici e smalti |
| Molatura grossolana (grana) | 60 |
| Molatura di precisione (grana) | -- |
| Preselezione del numero di giri | alto (5–6) |
| Materiale/ zona di lavoro | Levigatura di smalti |
| Molatura grossolana (grana) | 150 |
| Molatura di precisione (grana) | 320 |
| Preselezione del numero di giri | basso (1-2) |
| Materiale/ zona di lavoro | Trattamento antiruggine per acciaio |
| Molatura grossolana (grana) | 40 |
| Molatura di precisione (grana) | 120 |
| Preselezione del numero di giri | medio/alto (3-4) |
| Materiale/ zona di lavoro | Materie plasti-che |
| Molatura grossolana (grana) | 120 |
| Molatura di precisione (grana) | 240 |
| Preselezione del numero di giri | bassa/media (2-3) |
| Materiale/ zona di lavoro | Metalli non ferrosi (per es. alluminio) |
| Molatura grossolana (grana) | 80 |
| Molatura di precisione (grana) | 150 |
| Preselezione del numero di giri | medio/alto (3-4) |
Lavoro stazionario
♦ Portare impugnatura supplementare 2 in posizione orizzontale.
♦ Voltare l'elettroutensile come mostrato nella figura A e collocarlo su un piano di lavoro stabile.
♦ Inserire due morse a vite 24 negli appositi scomparti 8 e bloccare saldamente l'elettroutensile.
Consigli e suggerimenti
■ Non lavorare mai legno o metallo con lo stesso nastro abrasivo 13
Nastri abrasivi logorati o rovinati potrebbero danneggiare il pezzo da lavorare. Sostituire pertanto tempestivamente i nastri abrasivi.
■ Conservare sempre i nastri abrasivi tenendoli appesi, in quanto pieghe ecc. li renderebbero inutilizzabili.
Manutenzione e pulizia
ATTENZIONE! PERICOLO DI LESIONI! Prima di qualsiasi lavoro sull'apparecchio, spegnere l'apparecchio e staccare la spina.
La levigatrice a nastro non necessita di manutenzione.
■ Pulire l'apparecchio subito dopo il termine del lavoro.
■ Per la pulizia dell'apparecchio utilizzare un panno asciutto; non impiegare in al-cun caso benzina, solventi o detergenti in grado di attaccare la plastica.
Svuotamento/pulizia del sacco della polvere ⑪
♦ Sfilare il sacco della polvere ⑪ dall'apparecchio.
♦ Svuotare completamente il sacco della polvere ⑪ battendovi sopra e poi infilare nuovamente il sacco della polvere ⑪ sull'apparecchio.
- Tenere sempre libere le aperture di aerazione.
♦ Eliminare la polvere più attaccata con un pennello.
Smaltimento
Valido solo per la Francia
Il prodotto, l'imballaggio e il libretto di istruzioni sono riciclabili, sono soggetti ad una responsabilità estesa del produttore e vengono raccolti in maniera differenziata.
Non smaltire gli elettrodomestici assieme ai normali rifiuti domestici!
Il simbolo del bidone dei rifiuti barrato, raffigurato lateralmente, indica che l'apparecchio è soggetto alla Direttiva 2012/19/EU. Tale direttiva prescrive che, al termine della sua vita utile, l'apparecchio non venga smaltito assieme ai normali rifiuti domestici, bensì conferito in appositi centri di raccolta, centri di riciclaggio o aziende di smaltimento.
Lo smaltimento è gratuito per l'utente. Ri spettare l'ambiente e smaltire l'apparecchio in modo conforme alle direttive pertinenti.
Per lo smaltimento del prodotto una volta che ha terminato la sua funzione, informarsi presso l'amministrazione comunale.
L'imballaggio è costituito da materiali ecocompatibili che possono essere smaltiti tramite gli appositi centri di raccolta e riciclaggio.
Smaltire l'imballaggio conformemente alle norme di tutela ambientale. Tenere conto dei codici presenti sui vari materiali di imballaggio ed eventualmente separare i materiali effettuando una raccolta differenziata. I materiali di imballaggio presentano codici costituiti da abbreviazioni (a) e numeri (b) con il seguente significato: 1–7: materie plastiche, 20–22: carta e cartone, 80–98: materiali compositi.
Garanzia della Kompernass Handels GmbH
Egregio Cliente,
Questo apparecchio ha una garanzia di 3 anni dalla data di acquisto. Se inclusi, i pacchi batteria della serie X12V e X20V Team vengono forniti con una garanzia di 3 anni dalla data di acquisto. Qualora questo prodotto presentasse vizi, Le spettano diritti legali nei confronti del venditore del prodotto. La garanzia qui di seguito descritta non costituisce alcun limite a tali diritti legali.
Condizioni di garanzia
Il periodo di garanzia decorre dalla data di acquisto. Si prega di conservare bene lo scontrino di cassa. Quest'ultimo è necessario come prova d'acquisto.
Qualora entro tre anni a partire dalla data d'acquisto del prodotto si presentasse un difetto del materiale o di fabbricazione, provvederemo a nostra discrezione a riparare o a sostituire gratuitamente il prodotto oppure a rimborsare il prezzo d'acquisto. Questa prestazione di garanzia ha come presupposto che l'apparecchio guasto e la prova d'acquisto (scontrino di cassa) vengano presentati entro il termine di tre anni e che si descriva per iscritto in cosa consiste il difetto e quando si è evidenziato.
Se il vizio rientra nell'ambito della nostra garanzia, il Suo prodotto verrà riparato o sostituito da uno nuovo. Con la riparazione o la sostituzione del prodotto non decorre un nuovo periodo di garanzia.
Periodo di garanzia e diritti legali di rivendicazione di vizi
Il periodo di garanzia non viene prolungato da interventi in garanzia. Ciò vale anche per le parti sostituite e riparate. Danni e vizi eventualmente già presenti al momento dell'acquisto devono venire segnalati immediatamente dopo che l'apparecchio è stato disimballato. Le riparazioni eseguite dopo la scadenza del periodo di garanzia sono a pagamento.
Ambito della garanzia
L'apparecchio è stato prodotto con cura secondo severe direttive qualitative e debitamente collaudato prima della consegna. La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole, lame per seghe, lame di ricambio, carta vetrata...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti. Per tali componenti valgono esclusivamente le disposizioni in materia di garanzia previste dalla legge.
Questa garanzia decade se il prodotto è stato danneggiato oppure utilizzato o sottoposto a interventi di manutenzione in modo non conforme. Per un utilizzo adeguato del prodotto si devono rigorosamente rispettare tutte le istruzioni esposte nel manuale di istruzioni per l'uso. Si devono assolutamente evitare modalità di utilizzo e azioni che il manuale di istruzioni per l'uso sconsiglia o da cui esso mette in guardia.
Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata.
La garanzia non si applica nei seguenti casi
■ normale usura della capacità della batteria
■ uso commerciale del prodotto
■ danneggiamento o modifica del prodotto da parte del cliente
■ mancata osservanza delle prescrizioni di sicurezza e manutenzione, errori di utilizzo
■ danni derivanti da eventi naturali
Trattamento dei casi di garanzia
Per garantire una rapida evasione della Sua richiesta, La preghiamo di seguire le seguenti istruzioni:
Tenga a portata di mano per qualsiasi richiesta lo scontrino di cassa e il codice dell'articolo (IAN) 465513_2404 come prova di acquisto.
Il codice dell'articolo è riportato sulla targhetta identificativa o su un'incisione presenti sul prodotto, sul frontespizio del manuale di istruzioni (in basso a sinistra) o su un adesivo applicato alla parte posteriore o inferiore del prodotto.
Qualora si presentassero malfunzionamenti o altri tipi di difetti, contattare subito l'assistenza clienti per telefono o tramite l'apposito modulo di contatto riportato nella pagina parkside-diy.com nella categoria Assistenza.
■ Una volta che il prodotto è stato registrato come difettoso, lo può poi spedire a nostro carico, provvedendo ad allegare la prova di acquisto (scontrino di cassa), una descrizione del vizio e l'indicazione della data in cui si è presentato, all'indirizzo del servizio di assistenza clienti che Le è stato comunicato.
Sul sito parkside-diy.com è possibile consultare e scaricare questo e molti altri manuali. Con questo codice QR si giunge direttamente al sito parkside-diy.com. Selezionare
il Paese e cercare i manuali di istruzioni con l'apposita funzione di ricerca. Inserendo il Codice articolo (IAN) 465513_2404 si può consultare il manuale di istruzioni del proprio articolo.
AVVERTENZA!
■ Fare riparare gli apparecchi dal centro di assistenza o da un elettricista specializzato e solo con pezzi di ricambio originali. In tal modo si garantisce la sicurezza del l'apparecchio.
- Fare eseguire sempre la sostituzione della spina o del cavo dal produttore dell'apparecchio o dal relativo centro di assistenza. In tal modo si garantisce la sicurezza dell'apparecchio.
NOTA
▶ I pezzi di ricambio non indicati (come ad es. spazzole di carbone, interruttori, sacco della polvere) possono essere ordinati tramite il nostro call center.
Assistenza
IT Assistenza Italia
Tel.: 800172663
Modulo di contatto su
parkside-diy.com
IAN 465513_2404
Importatore
Badi che il seguente indirizzo non è quello del servizio di assistenza clienti. Contatti innanzitutto il servizio di assistenza clienti indicato.
Traduzione della dichiarazione di conformità originale
La KOMPERNASS HANDELS GMBH, responsabile della documentazione: nella persona del Sig. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Germania, dichiara con la presente che questo prodotto è conforme alle seguenti norme, documenti normativi e Direttive CE:
Direttiva macchine
(2006/42/EC)
Compatibilità elettromagnetica
(2014/30/EU)
Direttiva RoHS
(2011/65/EU)*
* Il produttore è il responsabile esclusivo del rilascio di questa dichiarazione di conformità. L'oggetto della dichiarazione sopra descritto soddisfa le prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio Europeo dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
Norme armonizzate utilizzate
EN 62841-1:2015
EN 62841-2-4:2014
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Denominazione della macchina: Levigatrice a nastro PTSD 900 A2
Anno di produzione: 06–2024
Numero di serie: IAN 465513_2404
Bochum, 23/05/2024
- Direttore qualità -
Con riserva di modifiche tecniche volte al miglioramento del prodotto.
