PBSD 900 A1 - Schuurmachine PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Bandschuurmachine
Merk	Parkside
Model	PBSD 900 A1
Voeding	230 V ~, 50 Hz
Nominaal opgenomen vermogen	900 W
Onbelaste bandsnelheid	240–400 m/min
Nominaal toerental onbelast	450–750 min⁻¹
Afmetingen van de schuurband	75 x 533 mm
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau (LpA)	93,2 dB(A), onzekerheid K=3 dB
Geluidsvermogensniveau (LWA)	104,2 dB(A), onzekerheid K=3 dB
Trillingen (hoofdgreep)	1,719 m/s², onzekerheid K=1,5 m/s²
Trillingen (extra handgreep)	1,623 m/s², onzekerheid K=1,5 m/s²
Snelheidsregeling	Instelwiel (6 standen)
Continu gebruik	Ja, met vergrendelknop
Kantelbare frontkap	Ja, voor toegang tot moeilijke plekken
Verstelbare extra handgreep	Ja, meerdere posities
Afzuigsysteem	Geïntegreerde stofbox + adapter voor externe afzuiging
Leveringsomvang	Schuurmachine, schuurband korrel 80, stofbox, afzuigadapter, verloopstuk, 2 lijmklemmen, gebruiksaanwijzing
Garantie	3 jaar
Klantendienst Frankrijk	0800 907 612
Klantendienst België	0800 12614
Onderhoud en reiniging	Reinigen met een droge doek, de stofbox regelmatig legen, ventilatieopeningen vrijhouden
Reserveonderdelen beschikbaar	Koolborstels, schakelaar, stofbox, enz. (neem contact op met de klantendienst)

Veelgestelde vragen - PBSD 900 A1 PARKSIDE

Hoe vervang ik de schuurband op de Parkside PBSD 900 A1?

Koppel het apparaat los. Draai de spanhendel (④) helemaal naar buiten om de band los te maken. Verwijder de oude band en plaats de nieuwe band volgens de pijlaanduidingen. Klap de hendel terug om de band te spannen. Stel indien nodig de centrering bij met de stelschroef (⑫).

Hoe stel ik de snelheid van de schuurmachine in?

Gebruik het snelheidsinstelwiel (⑤) op het apparaat. U kunt de snelheid zelfs tijdens het gebruik aanpassen. De optimale instelling hangt af van het materiaal: gebruik een hoge snelheid (5-6) voor hout, een lage snelheid (1-2) voor het schuren van lak.

Heeft de schuurmachine een continu gebruik-modus?

Ja. Om de continu-modus te activeren, drukt u op de AAN/UIT-schakelaar (①) en houdt u deze ingedrukt, druk dan op de vergrendelknop (⑩). Laat de schakelaar los. Om te stoppen, drukt u nogmaals op de schakelaar en laat u deze los.

Hoe gebruik ik de stofafzuiging?

U kunt de meegeleverde stofbox (⑪) gebruiken door deze op de aansluiting (⑨) te duwen. Voor externe afzuiging bevestigt u de afzuigadapter (⑯) en het verloopstuk (⑮) en sluit u een geschikte stofzuiger aan. Let op: gebruik de afzuiging niet bij het schuren van metaal (brandgevaar).

Welke veiligheidsvoorschriften moet ik in acht nemen?

Draag altijd gehoorbescherming en een stofmasker. Houd het apparaat vast bij de geïsoleerde greepvlakken. Trek de stekker uit het stopcontact voor elke aanpassing. Zorg ervoor dat het werkgebied schoon en goed verlicht is. Niet gebruiken in een explosieve omgeving.

Hoe onderhoud ik de schuurmachine?

Reinig het apparaat na elk gebruik met een droge doek. Leeg de stofbox ongeveer elke 10 minuten. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn. Versleten schuurbanden moeten worden vervangen. Er is geen specifiek onderhoud vereist.

Welke soorten schuurbanden kan ik gebruiken?

Gebruik banden van 75 x 533 mm. De korrel hangt af van het materiaal: voor hout gebruik korrel 60 voor voorbewerking en korrel 240 voor afwerking. Voor metaal korrel 40 tot 120. Gebruik nooit dezelfde band voor hout en metaal.

Hoe bevestig ik de schuurmachine voor stationair werk?

Zet de extra handgreep in horizontale positie. Draai het apparaat om en plaats het op een stabiel werkvlak. Steek de twee lijmklemmen (⑭) in de uitsparingen (⑧) en draai ze vast om het apparaat te bevestigen.

Wat te doen als de schuurband zijwaarts afwijkt?

Stop het apparaat en trek de stekker uit het stopcontact. Draai aan de stelschroef (⑫) op de voorste rol totdat de band gecentreerd is. Controleer regelmatig of de band niet tegen de behuizing schuurt.

Waar vind ik reserveonderdelen?

Neem contact op met de Parkside klantendienst via de opgegeven nummers (Frankrijk: 0800 907 612, België: 0800 12614). Onderdelen zoals koolborstels, schakelaar en stofbox kunnen via de klantendienst worden besteld.

GEBRUIKSAANWIJZING PBSD 900 A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

PL

SZLIFIERKA TAŚMOWA

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

Gebruik in overeenstemming met bestemming 44

Afgebeelde componenten 4 4

Inhoud van het pakket 44

Algemene veiligheidsvoorschriften voor elektrische gereedschappen ..... 4 5

1. Veiligheid op de werkplek 45
2. Elektrische veiligheid 46
3. Veiligheid van personen 46
4. Gebruik en behandeling van het elektrische gereedschap .... 47
5. Service 47
   Apparaatspecifieke veiligheidsvoorschriften voor schuurmachines 48

Ingebruikname 48

Schuurband opspannen/verwisselen 48
Hulphandgreep instellen 48
Frontafdekking opklappen 48
Stofafzuiging aanbrengen/verwijderen....49
Werkinstructies 49

Bediening 50

In- en uitschakelen .... 50
Stofreservoir legen 50
Toerental en schuurband kiezen....50
Stationair werken 51
Tips en trucs 51

Onderhoud en reiniging....51

Afvoeren 52

Garantie van Kompernaß Handels GmbH 52

Service....54

Importeur 54

Vertaling van de oorspronkelijke conformiteitsverklaring....5 5

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

De bandschuurmachine is - al naar gelang het schuurpapier - bestemd voor het droog vlakschuren van hout, kunststof, metaal, plamuur en gelakte oppervlakken. Het apparaat mag alleen worden gebruikt voor droogschuren. Gebruik voor de bewerking van de verschillende materialen altijd passende schuurbanden met een verschillende mate van grofheid, en pas het toerental aan het materiaal aan. Het apparaat is niet bestemd voor bedrijfsmatig of commercieel gebruik. Elk ander gebruik of modificatie van het apparaat geldt als niet in overeenstemming met de bestemming en brengt aanzienlijke risico's op ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming.

Afgebeelde componenten

① Aan-/uitknop
② Hulphandgreep (rubberen greepvlak)
3 Frontafdekking
4 Spanhendel voor schuurband
5 Instelwiel bandsnelheid
6 Handgreep (rubberen greepvlak)
⑦ Bout voor handgreepverstelling

8 Uitsparingen voor schroefklemmen
9 Aansluiting voor stofreservoir
10 Vastzetknop voor aan-/uitknop
11 Stofreservoir
12 Fijnafstellingsschroef voor bandloop
13 Schuurband
14 Schroefklem
15 Verloopstuk
16 Afzuigadapter

Inhoud van het pakket

1 bandschuurmachine
1 schuurband voor hout (korrel 80)
1 stofreservoir
1 afzuigadapter en verloopstuk (voor externe stofafzuiging)
2 schroefklemmen
1 gebruiksaanwijzing

Technische gegevens

Maximale spanning 230 V \~, 50 Hz (wisselstroom)

Maximaal vermogen 900 W

Onbelaste

bandsnelheid 240–400 m/min

Maximaal toerental

(onbelast)

Schuurband

n_0 450–750 min ^-1

75 x 533 mm

Beschermingsklasse 1 (dubbel geïsoleerd)

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau	L_pA = 93,2 dB
Onzekerheid	K_pA = 3 dB
Geluidsvermogensniveau	L_WA = 104,2 dB
Onzekerheid	K_WA = 3 dB

Draag gehoorbescherming!

Totale trillingswaarde

Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN 62841:

Hoofdgreep a_h = 1,719 m/s^2

Extra handvat a _h = 1,623 m/s ^2

Onzekerheid K = 1,5 m/s ^2

OPMERKING

• De vermelde totale trillingswaarden en trillingsemissiewaarden zijn in een genormeerde testopstelling gemeten en kunnen ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap.
  ▶ De vermelde totale trillingswaarden en trillingsmissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.

⚠ WAARSCHUWING!

• De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt.
  ▶ Probeer de belasting zo klein mogelijk te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).

Algemene veiligheids- voorschriften voor elek- trische gereedschappen

⚠ WAARSCHUWING!

- Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het niet-naleven van de navolgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebruikte term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet-verlichte werkomgeving kunnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elektrisch gereedschap geeft namelijk vonken af die stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de buurt terwijl u elektrisch gereedschap gebruikt. Als u afgeleid raakt, zou u namelijk de controle over het elektrische gereedschap kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het aansluitsnoer niet voor oneigenlijke doelen, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte aansluitsnoeren verhogen de kans op een elektrische schok.
e) Gebruik bij het werken met elektrisch gereedschap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Als u het niet kunt vermijden om het elektrische gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Controleer of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uit knop houdt of als u reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder alle afstelgereedschap of moersleutels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, kunnen letsel veroorzaken.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Zo kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewe-gende onderdelen. Loszittende kleding, sieraden of haren kunnen door bewe-gende onderdelen worden gegrepen.

g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, moeten deze worden aangesloten en correct worden gebruikt.

Het gebruik van een stofafzuiging kan risico's door stof beperken.

h) Laat u niet misleiden door schijnbare veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap niet, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.

c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu voordat u instellingen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het elektrische gereedschap niet wordt gebruikt door personen die er niet mee vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

e) Onderhoud elektrisch gereedschap en hulpstukken zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen vóór de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snij-werktuigen lopen minder vaak vast en zijn gemakkelijker te bedienen.

g) Gebruik elektrisch gereedschap, hulpstukken en dergelijke in overeenstemming met de handleiding. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en controle van het elektrische gereedschap in onvoorzien situaties niet mogelijk.

5. Service

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Apparaatspecifieke veiligheids- voorschriften voor schuurmachines

Pak het apparaat alleen vast aan de geïsoleerde greepvlakken, omdat de schuurband ^13 met het eigen snoer in aan raking kan komen. Bij beschadiging van een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg.

WAARSCHUWING!

■ Stof van materialen zoals loodhou-dende verf, sommige houtsoorten en metaal kan schadelijk zijn voor de gezondheid.
■ Het aanraken of inademen van deze stoffen kan een gevaar vormen voor degene die de machine bedient of personen die zich in de buurt bevinden.
■ Draag een veiligheidsbril en een stofmasker!

Ingebruikname

Schuurband opspannen/verwisselen

■ Haal de stekker altijd uit het stopcontact voordat u werkzaamheden aan de bandschuurmachine uitvoert.

1. Maak de spanvoorziening voor de schuurband los door de spanhendel 4 helemaal naar buiten te zwenken. De schuurband 13an nu worden verwijderd.

2. Leg nu een nieuwe schuurban op of verwissel de schuurband om ander materiaal te bewerken of de korreldikte te veranderen.

BELANGRIJK: de pijlrichtingen aan de binnenkant van de schuurband kan op de apparaatbehuizing moeten met elkaar overeenkomen.

1. Druk de spanhende ^4 terug in de uitgangs positie.

Schuurband 13 handmatig afstellen

Als de bandloop na inschakeling niet wordt gecentreerd, moet u de bandloop mogelijk handmatig bijstellen.

♦ Draai daartoe de afstelschroei ^2 op de voorste rol tot de schuurband ^13 gecentreerd loopt.

BELANGRIJK: u moet er beslist voor zorgen dat de schuurband niet in de behuizing schuurt. Controleer de band-loop regelmatig en regel deze zo nodig na met de fijnafstellingsschroef 12

Hulphandgreep instellen

U kunt de hulphandgreep 2n meerdere posities instellen.

♦ Draai voor het verstellen van de hulp-handgreep ② de schroef ⑦ os.
♦ Stel de hulphandgreep ^2 in de gewens- te positie in.
♦ Draai de schroe7 weer vast.

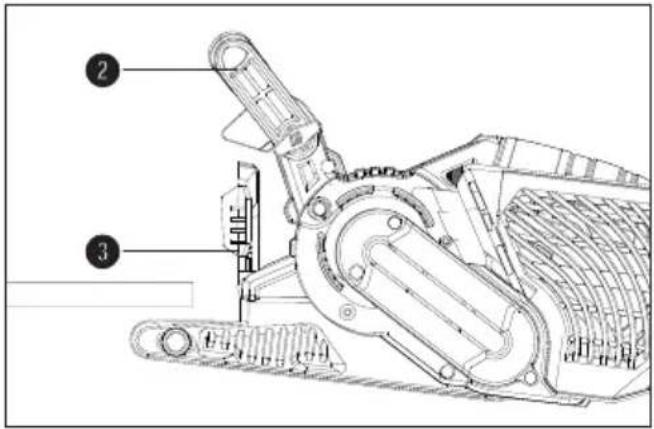

Frontafdekking opklappen

U kunt de frontafdekking 3 opklappen voor schuren op moeilijk bereikbare plekken (zie afbeelding).

▶ De frontafdekking 3 kan alleen worden opgeklapt wanneer de hulphandgreep 2 eveneens omhoog is geklapt (zie het hoofdstuk Hulphandgreep instellen").

♦ Klap de frontafdekking ^3 omhoog.

Stofafzuiging aanbrengen/ verwijderen

Bij een explosief mengsel van stof en lucht moet u een speciaal daarvoor bestemde stofafzuiging gebruiken. BRANDGEVAAR DOOR VONKENREGEN! Gebruik bij het schuren van metalen geen stofafzuiging (stofreservoir 11 of stofzuiger).

■ Asbesthoudend materiaal mag niet worden bewerkt. Asbest geldt als kanker-verwekkend.

Bij gebruik van elektrische apparaten die beschikken over een stofopvangreservoir of waarop een stofafzuiging kan worden aangesloten, bestaat brandgevaar! Onder ongunstige omstandigheden, zoals bijvoorbeeld bij vonkenregen - bij het schuren van metaal of metaalresten in hout - kan houtstof in de stofzak van de stofzui- ger (of in de stofzak van de stofzuiger) spontaan ontbranden. Dit kan met name gebeuren als houtstof wordt ver- mengd met lakresten of andere chemi- sche stoffen en het schuursel na lang werken heet is. Vermijd daarom per se een oververhitting van het slijpsel en het apparaat en maak voor werkpau- zes altijd het stofopvangreservoir resp. de stofzak van de stofzuiger leeg.

- Zorg voor een goede ventilatie van de werkplek. - Neem de voor uw land geldende voorschriften voor de te bewerken materialen in acht.

Draag een stofmasker.

Stofreservoir ⑪ aanbrengen

♦ Schuif het stofreservoir van boven af op de aansluiting 9oor het stofreservoir.

Stofreservoir demonteren/afnemen

♦ Trek het stofreservoi in bovenwaarts van het apparaat.

Afzuigadapter en verloopstuk voor externe afzuiging aansluiten

♦ Schuif de afzuigadapte ^16 op de aansluiting ^9
♦ Schuif het verloopstuk ^5 voor externe afzuiging in de afzuigadapter ^16
♦ Schuif de slang van een toegelaten stofafzuiging (bijv. van een werkplaatsstofzuiger) op het verloopstuk 15 voor externe afzuiging.

Afzuigadapter en verloopstuk voor externe afzuiging afnemen

♦ Trek de slang van de stofafzuiging af.
◆ Neem het verloopstuk15 voor externe afzuiging af.
♦ Trek defzuigadapter 16 naar boven toe van de aansluiting 9 af.

Werkinstructies

■ Zet het werkstuk vast. Een werkstuk dat in een klem of bankschroef wordt vastgehouden, wordt steviger vastgehouden dan met uw hand.

Een geringe schuurdruk is voldoende

■ Oefen tijdens het schuren weinig druk uit. Het eigen gewicht van de band-schuurmachine is voldoende voor goede schuurprestaties. Bovendien slijt de schuurband 13 door deze werkwijze minder en wordt het oppervlak van het werkstuk gladder.

Materiaalafname en oppervlak

■ De materiaalafname en het oppervlakteresultaat worden bepaald door de bandsnelheid en de grofheid (korrel) van de schuurband 13 (zie ook het gedeelte "Toerental en schuurband kiezen").

Schuurprocedure

Plaats het apparaat ingeschakeld op het werkstuk en werk met matige snelheid voorwaarts. Voer het schuren parallel en overlappend op de schuurbanen uit. Schuur alleen in de vezelrichting, om storende, overdwars lopende schuurs-poren te voorkomen. Til het apparaat na de bewerking van het werkstuk op en schakel het pas dan uit.

OPMERKING

▶ Houd het apparaat tijdens de werkzaamheden altijd met beide handen vast.

Bediening

In- en uitschakelen

U kunt bij het in werking stellen van de bandschuurmachine kiezen tussen moment- en continubedrijf.

Momentbedrijf inschakelen

♦ Druk op de aan-/uitknop ^1 .

Momentbedrijf uitschakelen

♦ Laat de aan-/uitknop1 los.

Continubedrijf inschakelen

Houd de aan-/uitknop ^1 ingedrukt en druk op de vastzetknop voor de aan-/uitknop ^10

Continubedrijf uitschakelen

♦ Druk op de aan-/uitknop1 en laat deze los.

Stofreservoir legen

Het stofreservoir 11 moet tijdens gebruik om de 10 minuten worden geleegd.

♦ Trek het stofreservon van het apparaat (zie het hoofdstuk "Stofafzuiging aanbrengen/verwijderen")
♦ Schud het stofreservoin ^11 leeg boven een afvalemmer.
- Bevestig het stofreservoi ^1 weer op het apparaat.

Toerental en schuurband kiezen

Met het instelwiel voor de bandsnelheid ⑤ kunt u het toerental instellen, ook als het apparaat in werking is. De optimale bandsnelheid hangt af van het te bewerken werkstuk resp. het materiaal. Stel het beste toerental voor het werk altijd zelf vast door dit in de praktijk uit te proberen. In de volgende tabel vindt u niet-bindende waarden, die de keuze vergemakkelijken.

Materiaal/werkbereik	Zacht hout
Grofschuren (korrel) 60
Fijnschuren (korrel) 240
Toerental hoog (5-6)

Materiaal/werkbereik	Hardhout
Grofschuren (korrel) 60
Fijnschuren (korrel) 180
Toerental hoog (5-6)

Materiaal/werkbereik	Spaanplaten
Grofschuren (korrel) 60
Fijnschuren (korrel) 150
Toerental hoog (5-6)
Materiaal/werkbereik	Verf/lak verwijderen
Grofschuren (korrel) 60
Fijnschuren (korrel)	--
Toerental hoog (5-6)
Materiaal/werkbereik	Lak gladschuren
Grofschuren (korrel) 150
Fijnschuren (korrel) 320
Toerental laag (1-2)
Materiaal/werkbereik	Staal ontroesten
Grofschuren (korrel) 40
Fijnschuren (korrel) 120
Toerental middel/hoog (3-4)
Materiaal/werkbereik	Kunststoffen
Grofschuren (korrel) 120
Fijnschuren (korrel) 240
Toerental laag/middel (2-3)
Materiaal/werkbereik	Non-ferrometalen (bv. aluminium)
Grofschuren (korrel) 80
Fijnschuren (korrel) 150
Toerental middel/hoog (3-4)

Stationair werken

♦ Breng de nulphandgreep ② in horizontale positie.
♦ Draai het elektrische gereedschap om (zie afbeelding A) en leg het op een sta-biel werkblad.
Plaats twee schroefklemmen ^4 in de daarvoor bestemde uitsparingen en klem het elektrische gereedschap vast.

Tips en trucs

■ Bewerk nooit met dezelfde schuurband 13 hout en metaal.
■ Versleten of ingescheurde schuurban- den kunnen het werkstuk beschadigen. Vervang de schuurban- den daarom tijdig.
■ Berg schuurbanden alleen hangend op, omdat ze door knikken enz. onbruikbaar worden.

Onderhoud en reiniging

WAARSCHUWING! LETSELGE-VAAR! Schakel voorafgaand aan alle werkzaamheden aan het apparaat het apparaat uit en haal de stekker uit het stopcontact.

De bandschuurmachine is onderhoudsvrij.

■ Reinig het apparaat onmiddellijk na het uitvoeren van de werkzaamheden.
■ Gebruik voor het schoonmaken van het apparaat een droge doek en in geen geval benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.

Stofreservoir ⑪ legen/reinigen

♦ Trek het stofreservoi van het apparaat.
- Leeg het stofreservoir volledig door het uit te kloppen en bevestig het stofreservoir 1veer op het apparaat.
◆ Houd de ventilatieopeningen altijd vrij.
♦ Verwijder vastzittend schuurstof met een kwastje.

Afvoeren

Geldt alleen voor Frankrijk

Het product, de verpakking en de gebruiksaanwijzing zijn recycleerbaar, vallen onder de uitgebreide producentenverantwoordelijkheid en worden gescheiden ingezameld.

Deponeer elektrisch gereedschap niet bij het huisvuil!

Het pictogram hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal daartoe bestemde inzamelpunten, milieu-parken of afvalverwerkingsbedrijven.

Afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af.

Informatie over mogelijkheden voor het afvoeren van het afge- dankte product krijgt u bij uw gemeentereiniging.

De verpakking bestaat uit milieu-vriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.

Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composiet materialen.

Garantie van

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Voor zover meegeleverd hebt u op de accupacks van de X12V en de X20V Team-serie eveneens 3 jaar garantie vanaf de aankoopdatum. In geval van gebreken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoop-datum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos ge-repareerd of vervangen of wordt de koop-prijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de ter-mijn van drie jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. De garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen kunnen worden beschouwd, bijv. zaagbladen, reservemesjes, schuurpapier enz. of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Garantie geldt niet bij

■ normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product

■ beschadiging of modificatie van het product door de klant

■ niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
■ schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aan- vraag neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 465513_2404 als aankoopbewijs bij de hand.
■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product.

Als er fouten in de werking of andere gebreken optreden, neemt u eerst telefonisch contact op met de hierna genoemde serviceafdeling. Of gebruik ons contactformulier, dat u op parkside-diy.com in de categorie Service vindt.
■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

Op parkside-diy.com kunt u deze en vele andere handleidingen bekijken en downloaden. Met deze QR-code gaat u rechtstreeks naar parkside-diy.com. Selecteer uw land en zoek via het zoekvenster de gebruiksaanwijzingen op. Door invoer van het artikelnummer (IAN) 465513_2404 gaat u naar de gebruiksaanwijzing voor uw artikel.

WAARSCHUWING!

■ Laat uw apparaten door het service-punt of een elektricien repareren, en uitsluitend met originele vervan-gingsonderdelen.

Op die manier blijft de veiligheid van het apparaat gewaarborgd.

■ Laat de stekker of het snoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice.

Op die manier blijft de veiligheid van het apparaat gewaarborgd.

OPMERKING

▶ Niet vermelde vervangingsonderdelen (zoals koolborstels, schakelaars, stofreservoir) kunt u bestellen via onze callcenters.

Service

NL Service Nederland

Tel.: [phone]

Contactformulier op parkside-diy.com

BE Service België

Tel.: [phone]

Contactformulier op parkside-diy.com

IAN 465513_2404

Importeur

Let op: het volgende adres is geen servic- ceadres. Neem eerst contact op met het opgegeven service adres.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Duitsland, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

* De volledige verantwoordelijkheid voor het af geven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van hetEuropees Parlement en de Raad van 8 juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 62841-1:2015

EN 62841-2-4:2014

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

EN IEC 63000:2018

Typeaanduiding van het apparaat: Bandschuurmachine PTSD 900 A2

Productiejaar: 06–2024

Serienummer: IAN 465513_2404

Bochum, 23/05/2024

- Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

Obsah

Úvod 58
