Tipo di prodotto	Monitor CRT Trinitron FD
Marca	Sony
Modello	GDM-FW9011
Dimensioni dello schermo	24 pollici (diagonale) - area di visualizzazione 22,5 pollici
Risoluzione massima	2304 x 1440 (16:10) / 2048 x 1536 (4:3)
Frequenze di scansione	Orizzontale: 30-121 kHz, Verticale: 48-160 Hz
Alimentazione	100-240 V, 50/60 Hz, 2,2-1,2 A
Consumo elettrico	≤ 170 W (funzionamento normale), ≤ 1 W (modalità standby)
Dimensioni (L×A×P)	571,5 × 500 × 522,5 mm
Peso	Circa 42 kg
Connettività video	1x HD15 (VGA), 1x 5 BNC
Connettività USB	1 ingresso (upstream) e 4 uscite (downstream) USB 1.1
Funzioni principali	Regolazioni immagine (luminosità, contrasto, dimensione, centratura, geometria, colore, convergenza, moiré), zoom, smagnetizzazione, lingue multiple, blocco dei comandi
Risparmio energetico	Conforme VESA DPMS, Energy Star, NUTEK: modalità standby, sospensione, sospensione profonda
Manutenzione	Pulire lo schermo con un panno morbido, non utilizzare prodotti antistatici; telaio con detergente neutro
Sicurezza	Installazione su superficie stabile, evitare fonti di calore e campi magnetici, utilizzare cavo di alimentazione appropriato
Pezzi di ricambio e riparabilità	Nessuna informazione specifica; procedura di diagnostica integrata; contattare il servizio clienti
Informazioni generali	Tubo catodico FD Trinitron, passo della griglia di apertura 0,23-0,27 mm, deflessione 90°, conformità MPR II, TCO'95

Domande frequenti - GDMFW9011 SONY

Lo schermo non mostra alcuna immagine e l'indicatore di alimentazione è arancione. Cosa fare?

Verificare che il cavo video sia correttamente collegato e che il computer non sia in modalità risparmio energetico. Premere un tasto della tastiera o spostare il mouse. Se appare il messaggio NESSUN INGRESSO VIDEO, cambiare il segnale di ingresso utilizzando l'interruttore INPUT.

Come regolare luminosità e contrasto?

Spostare la manopola di comando in qualsiasi direzione per visualizzare il menu LUMINOSITÀ/CONTRASTO. Quindi, spostare la manopola verso l'alto/basso per la luminosità e verso sinistra/destra per il contrasto.

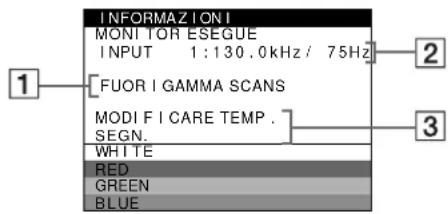

Cosa significa il messaggio 'FUORI PORTATA DI SCANSIONE'?

Questo messaggio indica che il segnale di ingresso ha una frequenza non supportata dal monitor. Verificare che la frequenza orizzontale sia compresa tra 30 e 121 kHz e quella verticale tra 48 e 160 Hz. Regolare di conseguenza la scheda grafica del computer.

Come pulire lo schermo del monitor?

Utilizzare un panno morbido per pulire lo schermo. Non utilizzare prodotti contenenti soluzioni antistatiche o additivi che potrebbero graffiare il rivestimento. Per il telaio, utilizzare un panno leggermente inumidito con una soluzione detergente neutra.

Come utilizzare la funzione di smagnetizzazione?

Il monitor si smagnetizza automaticamente all'accensione. Per una smagnetizzazione manuale, accedere al menu OPZIONE, selezionare DEGAUSS e spostare la manopola verso destra. Se è necessario un secondo ciclo, attendere 20 minuti.

Come regolare la convergenza dei colori?

Nel menu principale, selezionare CONV. Utilizzare la manopola per regolare lo spostamento orizzontale o verticale delle ombre rosse o blu. Ciò consente di allineare i segnali di colore rosso, verde e blu.

I tasti del monitor non rispondono e appare il simbolo ''. Cosa fare?

La funzione di blocco dei comandi è attivata. Accedere al menu OPZIONE e impostare MENU BLOCCATO su OFF per disattivare il blocco.

Come ripristinare i colori di fabbrica?

Nei menu SIMPLE o sRGB del menu COLORE, selezionare RIPRISTINA COLORE e spostare la manopola verso destra. Assicurarsi che il monitor funzioni normalmente da almeno 30 minuti.

Come collegare dispositivi USB a questo monitor?

Collegare il computer al connettore USB upstream (quadrato) del monitor. Successivamente, collegare i dispositivi ai connettori USB downstream (rettangolari). Il monitor funge da hub USB finché è acceso.

Cosa fare se l'immagine è sfocata o presenta motivi ondulatori?

Se compaiono motivi ellittici o ondulatori (moiré), attivare RIMUOVI MOIRÉ nel menu SCHERMO e regolare l'impostazione. È possibile anche regolare luminosità e contrasto o effettuare una smagnetizzazione.

MANUALE UTENTE GDMFW9011 SONY

1 Pulsante RESET (ripristino) (pagina 15)

L'installazione del monitor è completata.

2 DIMENSIONE (pagina 11)

Identificazione dei componenti e dei comandi 5

Installazione 6

Punto 1: Collegamento del monitor al computer 6

Punto 2: Collegamento del cavo di alimentazione 6

Punto 3: Accensione del monitor e del computer 7

Collegamento delle periferiche conformi a USB 7

Selezione della lingua dei menu a schermo (LANG) 8

Selezione del segnale di ingresso 8

Regolazione automatica delle dimensioni e della centratura

dell'immagine (AUTO) 8

Personalizzazione del monitor 9

Come spostarsi all'interno del menu 9

Regolazione della luminosità e del contrasto 10

Regolazione della centratura dell'immagine (CENTRO) 11

Regolazione delle dimensioni dell'immagine (DIMENS) 11

Ingrandimento o riduzione dell'immagine (ZOOM) 11

Regolazione della forma dell'immagine (GEOM.) 11

Regolazione del colore dell'immagine (COLORE) 11

Regolazione della qualità dell'immagine (SCHERMO) 13

Regolazione della convergenza (CONV.) 14

Impostazioni aggiuntive (OPZIONI) 14

Ripristino delle regolazioni 15

Caratteristiche 15

Funzione di risparmio energetico 15

Guida alla soluzione dei problemi 16

Se sullo schermo appaiono delle linee sottili

(cavi di smorzamento) 16

Messaggi a schermo 16

Sintomi e soluzioni dei problemi 17

Funzione di autodiagnostica 19

Caratteristiche tecniche 19

Appendice.

1. Tabella dei tempi delle modalità preimpostate

Eco-documento TCO'95

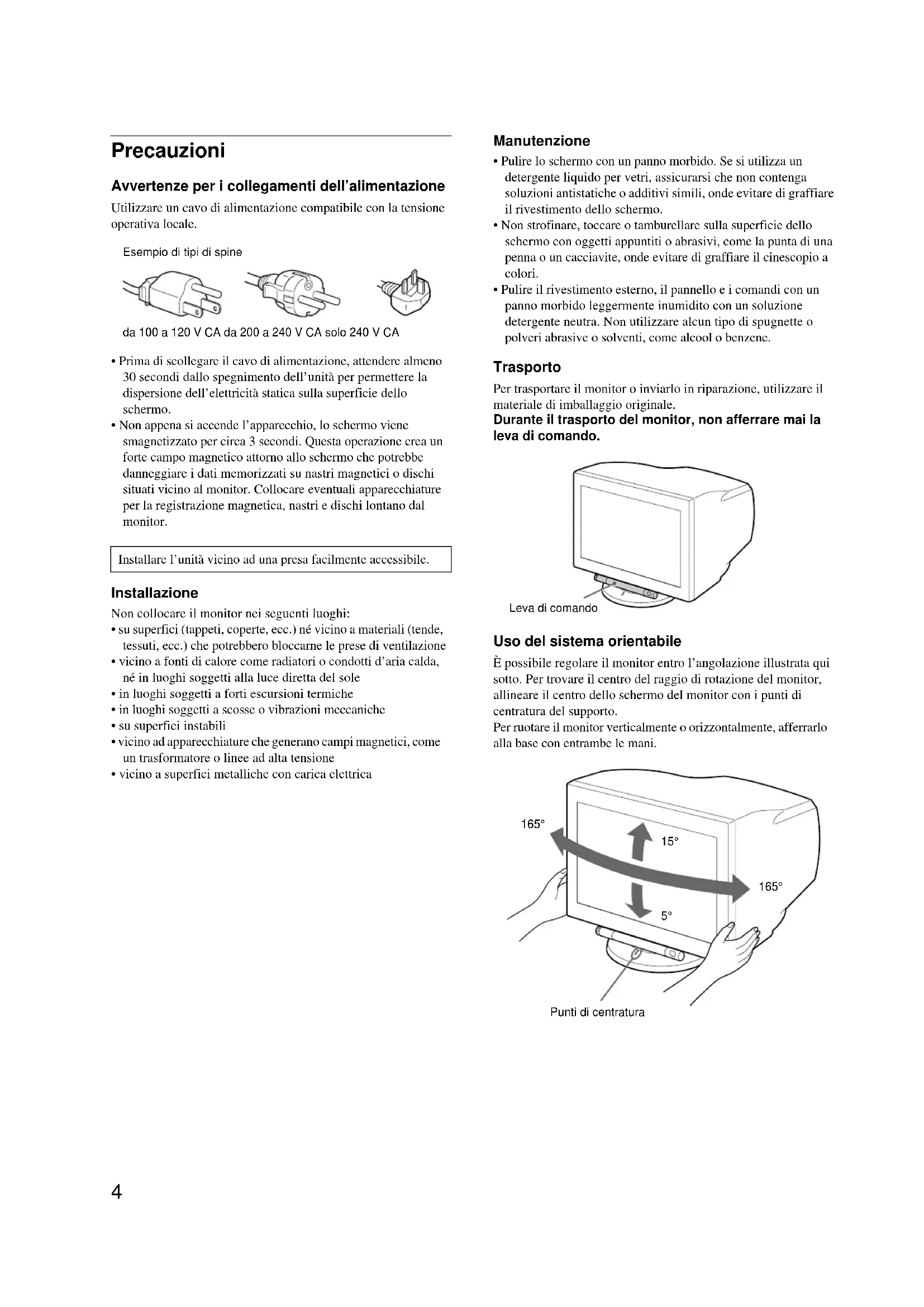

Precauzioni

Avvertenze per i collegamenti dell'alimentazione

Utilizzare un cavo di alimentazione compatibile con la tensione operativa locale.

Esempio di tipi di spine

da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA

• Prima di scollegare il cavo di alimentazione, attendere almeno 30 secondi dallo spegnimento dell'unità per permettere la dispersione dell'elettricità statica sulla superficie dello schermo.
• Non appena si accende l'apparecchio, lo schermo viene smagnetizzato per circa 3 secondi. Questa operazione crea un forte campo magnetico attorno allo schermo che potrebbe danneggiare i dati memorizzati su nastri magnetici o dischi situati vicino al monitor. Collocare eventuali apparecchiature per la registrazione magnetica, nastri e dischi lontano dal monitor.

Installare l'unità vicino ad una presa facilmente accessibile.

Installazione

Non collocare il monitor nei seguenti luoghi:

• su superfici (tappeti, coperte, ecc.) né vicino a materiali (tende, tessuti, ecc.) che potrebbero bloccarne le prese di ventilazione
• vicino a fonti di calore come radiatori o condotti d'aria calda, né in luoghi soggetti alla luce diretta del sole
• in luoghi soggetti a forti escursioni termiche
• in luoghi soggetti a scosse o vibrazioni meccaniche
• su superfici instabili
• vicino ad apparecchiature che generano campi magnetici, come un trasformatore o linee ad alta tensione
• vicino a superfici metalliche con carica elettrica

Manutenzione

• Pulire lo schermo con un panno morbido. Se si utilizza un detergente liquido per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili, onde evitare di graffiare il rivestimento dello schermo.
• Non strofinare, toccare o tamburellare sulla superficie dello schermo con oggetti appuntiti o abrasivi, come la punta di una penna o un cacciavite, onde evitare di graffiare il cinescopio a colori.
• Pulire il rivestimento esterno, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di spugnette o polveri abrasive o solventi, come alcol o benzene.

Trasporto

Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Durante il trasporto del monitor, non afferrare mai la leva di lavoro.

Leva di lavoro

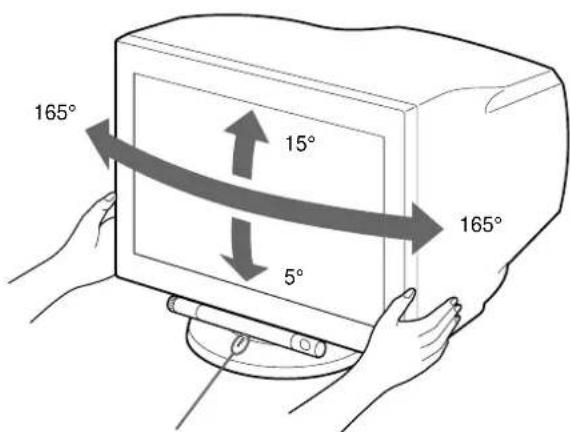

È possibile regolare il monitor entro l'angolazione illustrata qui. Per trovare il centro del raggio di rotazione del monitor, allineare il centro dello schermo del monitor con i punti di centratura del supporto.

Per ruotare il monitor verticalmente o orizzontalmente, afferrarlo alla base con entrambe le mani.

Punti di centratura

Identificazione dei componenti e dei comandi

Per ulteriori informazioni, vedere le pagine tra parentesi.

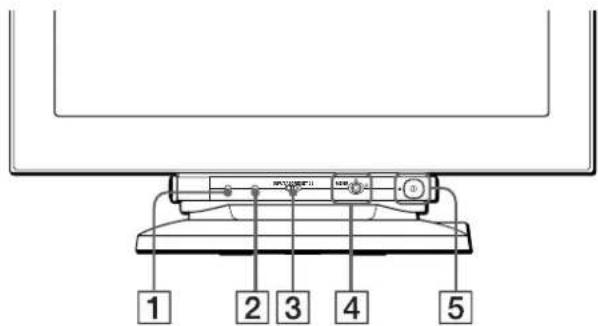

Fronte

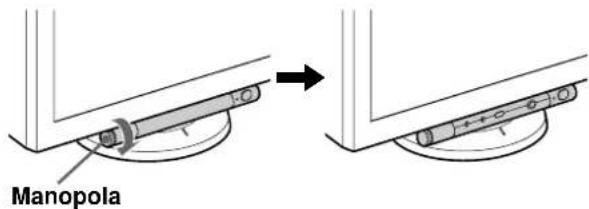

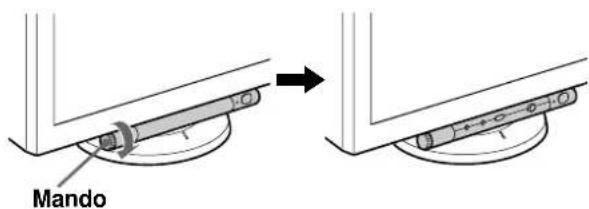

Utilizzo della leva di lavoro

Questo monitor è dotato di una leva di lavoro orientabile di forma cilindrica. Per attivare i comandi, ruotare la manopola sul lato sinistro verso il basso per esporre i tasti di lavoro. Se non si desidera utilizzare i tasti di controllo, ruotare la manopola verso l'alto per nasconderli.

Se non si utilizza / Se si utilizza

1 Tasto RESET (ripristina) (pagina 15)

Utilizzare questo tasto per ripristinare le impostazioni di fabbrica.

2 Tasto ASC (centratura e dimensionamento automatici) (pagina 8)

Per regolare automaticamente la dimensione e la centratura delle immagini.

3 Interruttore INPUT (ingresso) (pagina 8)

Questo interruttore seleziona il segnale di ingresso video HD15 o BNC.

4 Joystick (pagina 10)

Per visualizzare il menu ed effettuare le regolazioni del monitor, comprese le regolazioni della luminosità e del contrasto.

5 Interruttore e indicatori di accensione

① (alimentazione) (pagina 7, 15, 19)

Utilizzare questo tasto per accendere e spegnere il monitor. Quando il monitor viene acceso, l'indicatore di accensione si illumina in verde, quando lampeggia in verde o in arancione; si illumina in arancione quando il monitor entra nel modo di risparmio energetico.

Retro

6 Connettore AC IN (pagina 6)

Utilizzare questo connettore per alimentare il monitor con corrente alternata.

7 Connettori downstream USB (bus seriale universale) (pagina 7)

Usare questi connettori per collegare le periferiche USB al monitor.

8 Connettore upstream USB (bus seriale universale) (pagina 7)

Usare questo connettore per collegare il monitor ad un computer conforme a USB.

9 Connettore 1 di ingresso video (HD15) (pagina 6)

Utilizzare questo connettore per immettere i segnali video RGB (0,700 Vp-p, positivo) e i segnali sincroni.

Numero piedini	Segnale
1	Rosso
2	Verde (Sinc composito su verde)
3	Blu
4	ID (Terra)
5	Terra DDC*
6	Terra Rosso
7	Terra Verde

Numero piedini	Segnale
8	Terra Blu
9	DDC + 5V*
10	Terra
11	ID (Terra)
12	Dati bidirezionali (SDA)*
13	Sincronia O
14	Sincronia V
15	Orologio Dati (SCL)*

• DDC (Display Data Channel) è uno standard VESA.

10 Connettore 2 di ingresso video (BNC) (pagina 6)

Utilizzare questo connettore per immettere i segnali video RGB (0,700 Vp-p, positivo) e i segnali sincroni.

Installazione

Questo monitor funziona con sistemi di piattaforme che utilizzano frequenze orizzontali comprese tra 30 e 121 kHz.

Punto 1: Collegamento del monitor al computer

Spegnere il monitor e il computer prima del collegamento.

Note

Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli. - Durante il collegamento del cavo del segnale video, controllare l'allineamento del connettore. Non inserire forzatamente il cavo nel connettore in modo errato onde evitare di piegare i piedini.

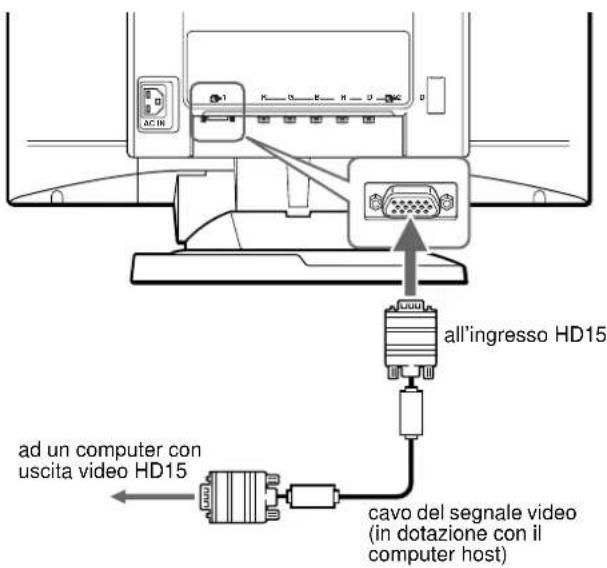

Collegamento al connettore HD15

■ Collegamento ai cinque connettori BNC * Collegare i cavi da sinistra a destra nell'ordine descritto di seguito: Rosso-Verde-Blu-HD-VD.

Nota

Lo standard Plug & Play (DDC) non è valido per i cinque connettori BNC. Se si desidera utilizzare lo standard Plug & Play (DDC), collegare il computer al connettore utilizzando il cavo del segnale video in dotazione.

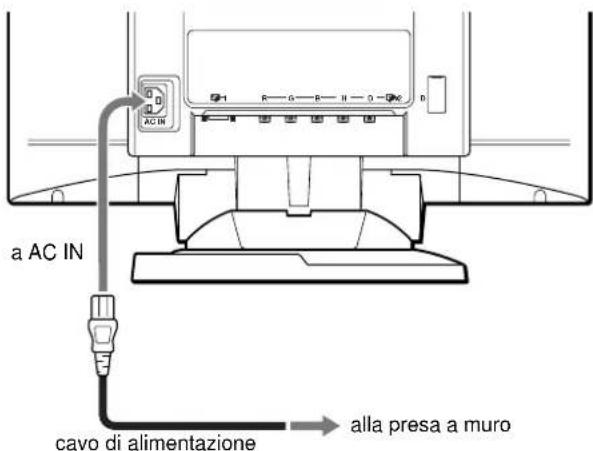

Punto 2: Collegamento del cavo di alimentazione

Con il monitor e il computer spenti, collegare prima il cavo di alimentazione al monitor, quindi collegarlo alla presa di rete.

Punto 3: Accensione del monitor e del computer

Accendere prima il monitor, quindi accendere il computer.

L'installazione del monitor è ora terminata. Se necessario, utilizzare i comandi del monitor per regolare l'immagine.

Se sullo schermo non appaiono le immagini

• Controllare che il monitor sia stato collegato correttamente al computer.

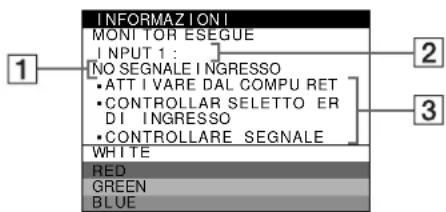

• Se sullo schermo appare il messaggio NO SEGNALE INGRESSO, provare a cancellare il segnale di ingresso (pagina 8), e verificare che la scheda grafica del computer sia completamente inserita nel corretto alloggiamento del bus.
• Se si sostituisce un monitor vecchio con questo modello e sullo schermo appare il messaggio FUORI GAMMA SCANS, ricollegare il vecchio monitor. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale sia compresa tra 30 e 121 kHz e la frequenza verticale sia compresa tra 48 e 160 Hz.

Per ulteriori informazioni sui messaggi a schermo, vedere la sezione "Sintomi e soluzioni dei problemi" del monitor a pagina 17.

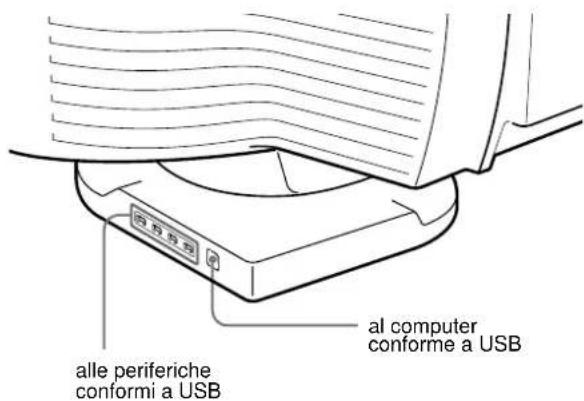

Collegamento delle periferiche conformi a USB

Il monitor dispone di un connettore upstream e di quattro connettori downstream USB. Questi consentono di collegare al computer, in modo facile e veloce, le periferiche conformi a USB quali tastiere, mouse, stampanti e scanner usando un cavo USB standard.

Per usare il monitor come hub per le periferiche, collegare i connettori USB come descritto qui sotto.

1. Accendere il monitor e il computer. 2. Collegare il computer al connettore upstream quadrato usando il cavo USB (non in dotazione). 3. Collegare le periferiche conformi a USB ai connettori USB downstream rettangolari.

Note

Non tutti i computer e/o i sistemi operativi supportano configurazioni USB. Per verificare se è possibile collegare le periferiche USB, consultare le istruzioni per l'uso del computer. - Nella maggior parte dei casi, occorre installare sul computer host il software del driver USB. Per maggiori informazioni consultare le istruzioni per l'uso delle periferiche. - Il monitor funziona come hub USB se è acceso o in modo di risparmio energetico. - Se si collega una tastiera o un mouse ai connettori USB e si avvia il computer per la prima volta, le periferiche potrebbero non funzionare. Collegare prima la tastiera e il mouse direttamente al computer e configurare le periferiche conformi a USB, quando collegarle al monitor.

Selezione della lingua dei menu a schermo (LANG)

I menu a schermo sono disponibili nelle seguenti lingue: inglese, francese, tedesco, spagnolo, italiano, olandese, svedese, russo e giapponese. L'impostazione predefinita è la lingua inglese.

1 Premere il joystick.

Per maggiori informazioni sull'uso del joystick, vedere a pagina 10.

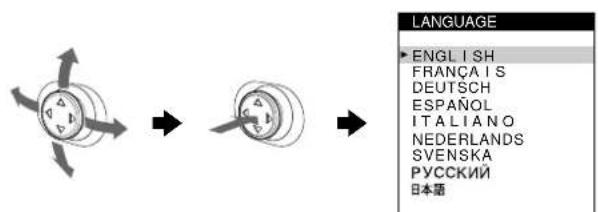

2 Spostare il joystick per evidenziare LANG e premere di nuovo il joystick.

3 Spostare il joystick verso l'alto o verso il basso per selezionare una lingua e premere di nuovo il joystick.

• ENGLISH: Inglese FRANCAIS: Francese
• DEUTSCH: Tedesco
• ESPANOL: Spagnolo ITALIANO
• NEDERLANDS: Olandese SVENSKA: Svedese ·RUSSIAN: Russo

Per chiudere il menu

Premere il joystick una volta per tornare al menu principale e due volte per tornare alla visualizzazione normale. Se non viene premuto alcun tasto, il menu si chiude automaticamente dopo circa 30 secondi.

Per reimpostare la lingua inglese

Durante la visualizzazione del menu LANGUAGE sullo schermo, premere il tasto RESET (ripristina).

Selezione del segnale di ingresso

È possibile collegare a Anything monitor due computer utilizzando i connettori di ingresso video 1 (HD15) e 2 (BNC). Per passare da un computer all'altro, utilizzare l'interruttore INPUT.

Spostare l'interruttore INPUT.

Il connettore correntemente selezionato ("INPUT 1": HD15 o "INPUT 2": BNC) viene visualizzato sullo schermo per alcuni secondi.

Nota

Se nessun segnale viene inviato al connettore selezionato, sullo schermo appare il messaggio NO SEGNALE INGRESSO. Dopo alcuni secondi, il monitor entra nel modo di risparmio energetico. In tal caso, selezionare l'altro connettore.

Regolazione automatica delle dimensioni e della centratura dell'immagine (AUTO)

È possibile regolare facilmente l'immagine in modo che riempia lo schermo premendo il tasto ASC (centratura e ridimensionamento automatici).

Premere il tasto ASC.

L'immagine riempirà automaticamente lo schermo.

Note

• Questa funzione è stata ideata per essere utilizzata con computer che forniscono un'immagine a schermo pieno. Potrebbe non funzionare correttamente se il colore di sfondo è scuro o se l'immagine di ingresso non riempie lo schermo fino ai bordi. L'immagine riempie lo schermo fino ai bordi solo se il rapporto di formato dell'immagine è pari a 16:10 e il segnale è presente nella tabella degli intervalli del modo preimpostato nell'Appendice (Appendix). Le immagini con rapporto di formato diverso da 16:10 vengono visualizzate nella loro risoluzione reale senza riempire lo schermo fino ai bordi.
• Mentre viene eseguita questa funzione, l'immagine visualizzata si muove per alcuni secondi. Ciò non indica problemi di funzionamento.

Personalizzazione del monitor

È possibile effettuare numerose regolazioni relative al monitor utilizzando i menu a schermo.

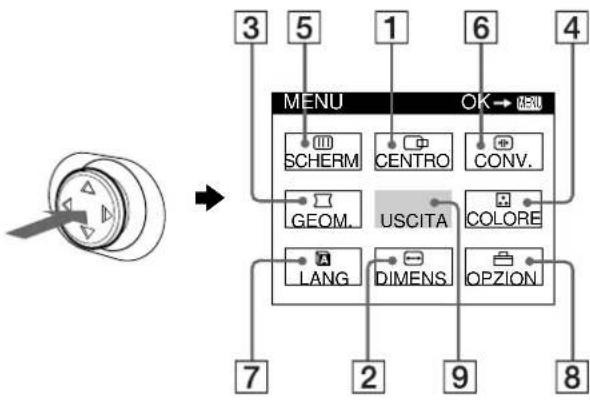

Come spostarsi all'interno del menu

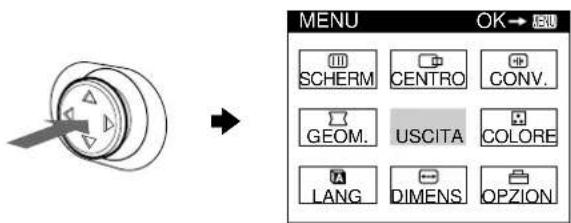

Premere il joystick per visualizzare il MENU principale sullo schermo. Per maggiori informazioni sull'uso del joystick vedere a pagina 10.

Usare il joystick per selezionare uno dei seguenti menu.

CENTRO (pagina 11)

Selezionare il menu CENTRO per regolare la centratura o lo zoom dell'immagine.

DIMENS (pagina 11)

Selezionare il menu DIMENS per regolare le dimensioni o lo zoom dell'immagine.

GEOM. (pagina 11)

Selezionare il menu GEOM. per regolare la rotazione e la forma dell'immagine.

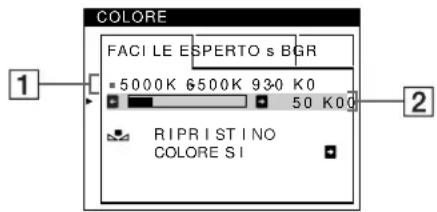

COLORE (pagina 11)

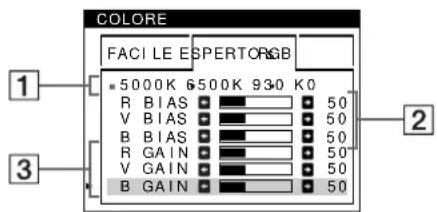

Selezionare il menu COLORE per regolare la temperatura di colore dell'immagine. Utilizzare questo menu per fare corrispondere i colori del monitor ai colori di un'immagine stampata.

SCHERMO (pagina 13)

Selezionare il menu SCHERMO per regolare la qualità dell'immagine. È possibile regolare la purezza del colore e l'effetto di cancellazione moiré.

CONV. (pagina 14)

Selezionare il menu CONV. per regolare la convergenza orizzontale e verticale dell'immagine.

7 LANG (pagina 8)

Selezionare il menu LANG per selezionare la lingua del menu a schermo.

8 OPZIONI (pagina 14)

Selezionare il menu OPZIONI per regolare le seguenti opzioni del monitor:

• smagnetizzazione dello schermo
• modifica della posizione del menu a schermo
• bloccaggio dei comandi

9 USCITA

Selezionare USCITA per chiudere il menu.

Visualizzazione del segnale di ingresso corrente

Le frequenze verticale e orizzontale del segnale di ingresso corrente vengono visualizzate nel MENU principale. Se il segnale corrisponde ad uno dei modi preimpostati in fabbrica del monitor, viene visualizzata anche la risoluzione.

107.1 kHz/85 Hz frequenza, risoluzione 1920x1200, frequenze verticali e orizzontali del segnale di ingresso corrente.

Nota

In alcuni casi, anche se il rapporto di formato del segnale di ingresso corrente è 4:3 o 5:4, la risoluzione potrebbe venire visualizzata con un rapporto di formato 16:10 o 16:9.

(continua)

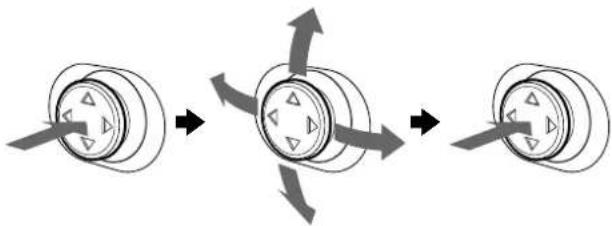

Uso del joystick

1 Visualizzare il MENU principale e selezionare il menu che si desidera regolare.

Per visualizzare il MENU principale premere il joystick una volta. Quindi spostare il joystick verso l'alto, verso il basso, verso sinistra o verso destra per evidenziare il menu desiderato. Premere il joystick per selezionare la voce di menu.

2 Per regolare il menu.

Spostare il joystick verso l'alto, verso il basso, verso sinistra o verso destra per effettuare la regolazione.

3 Per chiudere il menu.

Premere il joystick una volta per tornare al menu principale e due volte per tornare alla visualizzazione normale. Se non viene premuto alcun tasto, il menu si chiude automaticamente dopo circa 30 secondi.

Reimpostazione delle regolazioni

Premere il tasto RESET. Per maggiori informazioni sulla reimpostazione delle regolazioni, vedere a pagina 15.

Regolazione della luminosità e del contrasto

È possibile regolare la luminosità e il contrasto tramite il menu LUMINOSITA/CONTRASTO.

Queste impostazioni vengono memorizzate per i segnali inviati dal connettore di ingresso attualmente selezionato.

1 Spostare il joystick in qualsiasi direzione.

Sullo schermo appare il menu LUMINOSITA/CONTRASTO.

2 Spostare il joystick verso l'alto o verso il basso per regolare la luminosità (quindi verso sinistra o verso destra per regolare il contrasto).

Se si seleziona il modo sRGB tramite il menu COLORE

Assicurarsi che i valori della luminosità e del contrasto corrispondano rispettivamente ai numeri da impostare nel modo sRGB indicati nel menu LUMINOSITA'/CONTRASTO.

Diversamente, premere il tasto RESET (per meno di 2 secondi).

Valori da impostare nel modo sRGB

Per ulteriori informazioni su come utilizzare il modo sRGB, vedere la sezione "Regolazione del colore dell'immagine (COLORE)" a pagina 11.

Il menu scompare automaticamente dopo circa 3 secondi.

Regolazione della centratura dell'immagine (CENTRO)

Questa impostazione è memorizzata per il segnale di ingresso corrente.

1 Premere il joystick. Sullo schermo appare il MENU principale. 2 Spostare il joystick per evidenziare CENTRO, quindi premere di nuovo il joystick. Sullo schermo appare il menu DIMENS/CENTRO. 3 Spostare prima il joystick verso l'alto o verso il basso per selezionare la regolazione orizzontale oppure la regolazione verticale. Quindi spostare il joystick verso destra o verso sinistra per regolare la centratura.

Regolazione delle dimensioni dell'immagine (DIMENS)

Questa impostazione è memorizzata per il segnale di ingresso corrente.

1 Premere il joystick. Sullo schermo appare il MENU principale. 2 Spostare il joystick per evidenziare DIMENS, quindi premere di nuovo il joystick. Sullo schermo appare il menu DIMENS/CENTRO. 3 Spostare prima il joystick verso l'alto o verso il basso per selezionare la regolazione orizzontale oppure la regolazione verticale. Quindi spostare il joystick verso destra o verso sinistra per regolare le dimensioni.

Ingrandimento o riduzione dell'immagine (ZOOM)

Questa impostazione è memorizzata per il segnale di ingresso corrente.

1 Premere il joystick. Sullo schermo appare il MENU principale. 2 Spostare il joystick per evidenziare DIMENS o CENTRO, quindi premere di nuovo il joystick. Sullo schermo appare il menu DIMENS/CENTRO. 3 Spostare il joystick verso l'alto o verso il basso per selezionare (zoom) e spostarlo verso destra o verso sinistra per ingrandire o ridurre l'immagine.

Nota

Quando le dimensioni verticali o orizzontali raggiungono i valori massimi o minimi, non è possibile regolarle ulteriormente.

Regolazione della forma dell'immagine (GEOM.)

L'impostazione (notazione) è memorizzata per tutti i segnali di ingresso. Tutte le altre impostazioni sono memorizzate per il segnale di ingresso corrente.

1 Premere il joystick. Sullo schermo appare il MENU principale. 2 Spostare il joystick per evidenziare GEOM., quindi premere di nuovo il joystick. Sullo schermo appare il menu GEOMETRIA. 3 Spostare prima il joystick verso l'alto o verso il basso per selezionare la voce di regolazione desiderata. Quindi spostare il joystick verso destra o verso sinistra per effettuare la regolazione.

Selezionare Per

\( \square \)	ruotare I'immagine
\( \square \)	espandere o contrarre i bordi dell'imagine
\( \square \)	spostare i bordi dell'imagine versus sinistra o versus destra
\( \square \)	regolare la larghezza dell'imagine nella parte superiore dello schermo
\( \square \)	spostare I'imagine versus sinistra o versus destra nella parte superiore dello schermo

Regolazione del colore dell'immagine (COLORE)

Le impostazioni del menu COLORE consentono di regolare la temperatura di colore dell'immagine modificando il livello del colore del Campo del colore bianco. I colori appaiono rossastri se la temperatura è bassa e bluastri se la temperatura è alta. Questa regolazione risulta utile per far corrispondere i colori del monitor ai colori di un'immagine stampata.

1 Premere il joystick.

Sullo schermo appare il MENU principale.

2 Spostare il joystick per evidenziare COLORE, quindi premere di nuovo il joystick.

Sullo schermo appare il menu COLORE.

3 Spostare il joystick verso destra o verso sinistra per selezionare il modo di regolazione.

I modi di regolazione disponibili sono i seguenti: FACILE, ESPERTO e sRGB.

Per regolare il modo selezionato, eseguire le istruzioni riportate alla pagina successiva.

È possibile impostare la temperatura del colore nel modo FACILE o ESPERTO per ciascuno dei connettori di ingresso video.

(continua)

Modo FACILE

Nel modo FACILE, è possibile regolare con precisione la temperatura del colore modificando le tre temperature predefinite — 5000K, 6500K o 9300K.

1 Spostare il joystick verso l'alto o verso il basso per selezionare la riga [1] della temperatura di colore. Quindi spostare il joystick verso destra o verso sinistra per selezionare una temperatura di colore. Le temperature di colore predefinite sono 5000K, 6500K e 9300K. L'impostazione di fabbrica è 9300K. Abbassando la temperatura a 6500K e 5000K, i bianchi cambieranno da una tinta bluastra ad una tinta rossastra. 2 Se necessario, effettuare la sintonia fine della temperatura di colore. Spostare il joystick verso l'alto o verso il basso per selezionare la riga ② della temperatura di colore. Quindi spostare il joystick verso destra o verso sinistra per effettuare la sintonia fine della temperatura di colore.

Se si effettua la sintonia fine della temperatura di colore, le nuove impostazioni del colore vengono memorizzate nella memoria per ciascuna delle tre temperature di colore e la voce 1 del menu a schermo cambia come descritto di seguito.

È possibile effettuare ulteriori e più precise regolazioni del colore selezionando il modo ESPERTO.

1 Spostare il joystick verso l'alto o verso il basso per selezionare la riga ① della temperatura di colore. Quindi spostare il joystick verso destra o verso sinistra per selezionare una temperatura di colore. 2 Spostare il joystick verso l'alto o verso il basso per selezionare la voce di regolazione 2. Quindi spostare il joystick verso destra o verso sinistra per regolare la voce BIAS (livello del nero).

In questo modo vengono regolate le aree scure di un'immagine.

3 Spostare il joystick verso l'alto o verso il basso per selezionare la voce di regolazione 3. Quindi spostare il joystick verso destra o verso sinistra per regolare la voce GAIN (livello del bianco).

In questo modo vengono regolate le aree chiare di un'immagine.

È possibile regolare il componente R (rosso), V (verde), B (blu) del segnale di ingresso quando si modificano le voci 2 e 3.

Se si effettua la sintonia fine della temperatura di colore, le nuove impostazioni del colore vengono memorizzate nella memoria per ciascuna delle tre temperature di colore e la voce 1 del menu a schermo cambia come descritto di seguito.

L'impostazione del colore sRGB è un protocollo del colore standard industriale progettato per mettere in correlazione i colori stampati e visualizzati delle apparecchiature per computer sRGB compatibili. Per regolare i colori in base al profilo sRGB, selezionare semplicemente il modo sRGB nel menu COLORE. Una volta selezionato il modo sRGB, i valori della luminosità (e del contrasto (O) vengono impostati automaticamente sui valori da impostare nel modo sRGB.

Per visualizzare correttamente i colori sRGB (γ = 2,2, 6500K) assicurarsi che:

• i valori della luminosità ( ) e del contrasto ( ) corrispondano rispettivamente ai numeri significati nel menu LUMINOSITÀ/CONTRASTO. Diversamente, premere il tasto RESET (per meno di 2 secondi). Per informazioni su come modificare la luminosità e il contrasto, vedere "Regolazione della luminosità e del contrasto" a pagina 10.
• le impostazioni del colore sul computer siano impostate in base al profilo sRGB.

Nota

Assicurarsi che il computer e gli altri dispositivi collegati (ad esempio una stampante) siano sRGB compatibili.

Ripristino dei colori tramite il menu FACILE o sRGB (funzione RIPRISTINO COLORE)

I colori della maggior parte dei monitor tendono a diventare gradualmente opachi nel corso degli anni. La funzione RIPRISTINO COLORE contenuta nei menu FACILE e sRGB consente di ripristinare il livello di qualità di fabbrica originale dei colori.

1 Spostare il joystick verso destra o verso sinistra per selezionare il modo FACILE o il modo sRGB. 2 Spostare prima il joystick verso l'alto o verso il basso per selezionare (RIPRISTINO COLORE). Quindi spostare il joystick verso destra.

Durante il processo di ripristino dei colori (circa 2 secondi), l'immagine scompare. Una volta che il colore è stato ripristinato, l'immagine appare di nuovo sullo schermo.

Note

• Prima di utilizzare questa funzione, il monitor deve rimanere nel modo di funzionamento normale (l'indicatore di alimentazione è illuminato in verde) per almeno 30 minuti. Se il monitor entra nel modo di risparmio energetico, riportare il monitor nel modo di funzionamento normale e attendere 30 minuti finché il monitor non è pronto. Per mantenere il monitor nel modo di funzionamento normale per 30 minuti senza interruzioni, è necessario regolare le impostazioni del modo di risparmio energetico del computer. Se il monitor non è pronto, appare il seguente messaggio.

• L'efficacia di questa funzione diminuisce gradualmente con l'usura del cinescopio a colori del monitor.

Regolazione della qualità dell'immagine (SCHERMO)

Le impostazioni del menu SCHERMO consentono di regolare la qualità dell'immagine tramite il controllo dell'effetto moiré e della purezza del colore.

• Se il colore appare irregolare negli angoli dello schermo, regolare la purezza del colore.
• Se sullo schermo appaiono disturbi ellittici o ondulati, annullare l'effetto moiré.

Le impostazioni ELIMINA MOIRE e REGOLAZ. MOIRE vengono memorizzate per il segnale di ingresso corrente. Tutte le altre impostazioni vengono memorizzate per tutti i segnali di ingresso.

1 Premere il joystick.

Sullo schermo appare il MENU principale.

2 Spostare il joystick per evidenziare [SCHERMO], quindi premere di nuovo il joystick.

Sullo schermo appare il menu SCHERMO.

3 Spostare prima il joystick verso l'alto o verso il basso per selezionare la voce di regolazione desiderata. Quindi spostare il joystick verso destra o verso sinistra per effettuare la regolazione.

Selezionare	Per
LANDING	ridurre al minimo le irregularità del colore nella parte superiore sinistra dello schermo.
LANDING	ridurre al minimo le irregularità del colore nella parte superiore destra dello schermo.
LANDING	ridurre al minimo le irregularità del colore nella parte inferiore sinistra dello schermo.
LANDING	ridurre al minimo le irregularità del colore nella parte inferiore destra dello schermo.
ELIMINA MOIRE*	per impostare la funzione di eliminazione dell'effetto moiré su SI o NO.(REGOLAZ. MOIRE) appeare nel menu se si selezione SI.
REGOLAZ. MOIRE	regolare il grado di eliminazione dell'effetto moiré fino a ridurlo al minimo.

• L'effetto moiré è un tipo di interferenza naturale che produce leggere linee ondulate sullo schermo. Questo effetto può verificarsi a causa dell'interferenza tra il motivo dell'immagine sullo schermo e il motivo a punti di fosforo sul monitor.

Esempio di effetto moiré

Nota

L'immagine potrebbe diventare sfocata se ELIMINA MOIRE è impostato su SI.

Regolazione della convergenza (CONV.)

Le impostazioni del menu CONV. consentono di regolare la qualità dell'immagine tramite il controllo della convergenza. La convergenza riguarda l'allineamento dei segnali di colore rosso, verde e blu.

Se vengono visualizzate ombre rosse o blu attorno ai caratteri o alle linee, regolare la convergenza.

Queste impostazioni vengono memorizzate per tutti i segnali di ingresso.

1 Premere il joystick.

Sullo schermo appare il MENU principale.

2 Spostare il joystick per evidenziare CONV., quindi premere di nuovo il joystick.

Sullo schermo appare il menu CONVERGENZA.

3 Spostare prima il joystick verso l'alto o verso il basso per selezionare la voce di regolazione desiderata. Quindi spostare il joystick verso destra o verso sinistra per effettuare la regolazione.

Selezionare Per
‡‡	spostare le ombre blu o rosse in senso orizzontale
‡‡	spostare le ombre blu o rosse in senso verticale
‡‡ TOP CONV VERT SUP	spostare le ombre blu o rosse in senso verticale nella parte superiore dello schermo
‡‡ BOT CONV VERT INF	spostare le ombre blu o rosse in senso verticale nella parte inferiore dello schermo

Impostazioni aggiuntive (OPZIONI)

È possibile effettuare la smagnetizzazione manuale del monitor, modificare la posizione del menu e bloccare i comandi.

1 Premere il joystick.

Sullo schermo appare il MENU principale.

2 Spostare il joystick per evidenziare OPZIONI, quindi premere di nuovo il joystick.

Sullo schermo appare il menu OPZIONI.

3 Spostare il joystick verso l'alto o verso il basso per selezionare la voce di regolazione desiderata.

Per regolare la voce selezionata, eseguire le istruzioni riportate di seguito.

■ Smagnetizzazione dello schermo

Il monitor viene smagnetizzato automaticamente quando viene attenuata l'alimentazione.

Per smagnetizzare manualmente il monitor, spostare prima il joystick verso l'alto o verso il basso per selezionare SMAGNET. Quindi spostare il joystick verso destra.

Lo schermo viene smagnetizzato per circa 3 secondi. Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore.

Modifica della posizione del menu

Modificare la posizione del menu quando copre un'immagine sullo schermo.

Per modificare la posizione del menu a schermo, spostare prima il joystick verso l'alto o verso il basso per selezionare POSIZ MENU ORIZZ) per la regolazione orizzontale oppure POSIZ MENU

( VERT) per la regolazione verticale. Quindi spostare il joystick per regolare la posizione. Il menu si sposterà sullo schermo.

■ Bloccaggio dei comandi

Per proteggere i dati di regolazione bloccando i comandi, spostare prima il joystick verso l'alto o verso il basso per selezionare (BLOCCO MENU). Quindi spostare il joystick verso destra per selezionare SI.

Funzioneranno solo l'interruttore di accensione

①(alimentazione), USCITA e BLOCCO MENU) del

menu OPZIONI. Qualsiasi altra voce venga selezionata, sullo schermo apparirà il contrassegno

Per sbloccare i comandi

Ripetere la procedura sopra descritta e impostare (BLOCCO MENU) su NO.

Ripristino delle regolazioni

Questo monitor dispone dei tre metodi di ripristino descritti di seguito. Per ripristinare le regolazioni, utilizzare il tasto RESET (ripristina).

RESET

Ripristino di una sola voce di regolazione

Usare il joystick per selezionare la voce di regolazione che si desidera reimpostare e premere il tasto RESET (ripristina).

Ripristino di tutti i dati di regolazione per il segnale di ingresso corrente

Premere il tasto RESET (ripristina) quando sullo schermo non è visualizzato alcun menu.

Si noti che con questo metodo non vengono ripristinati:

• la lingua per il menu a schermo (pagina 8)
• il modo di regolazione nel menu COLORE (FACILE, ESPERTO, sRGB) (pagina 11)
• la posizione del menu a schermo (pagina 14)
• il blocco dei comandi (pagina 14)

Ripristino di tutti i dati di regolazione per tutti i segnali di ingresso

Premere e mantenere premuto il tasto RESET (ripristina) per più di 2 secondi.

Nota

Il tasto RESET (ripristina) non funziona se OCHCCOMENU) è impostato su SI.

Caratteristiche

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se il monitor viene collegato ad un computer o ad una scheda grafica video conformi a DPMS (Display Power Management Signaling), il monitor ridurrà automaticamente il consumo energetico in tre stadi come descritto di seguito.

Modo di alimentazione	Consumo energetico*	Indicatore di accensione ① (alimentazione)
Funzionamentonormale	≤ 170 W verde
1 attesa	≤ 15 W verde e arancionealternato
2 sospeso(sleep)**	≤ 15 W verde e arancionealternato
3 attivo-spento*** (deep sleep)**	≤ 1 W arancione
spento 0 W spento

• Le cifre indicano il consumo energetico quando al monitor vengono collegate periferiche non conformi a USB. “Sleep” e “deep sleep” sono modalità di risparmio energetico definite alla Environmental Protection Agency. * Quando il computer entra nel modo di risparmio energetico, il segnale di ingresso viene interrotto e il messaggio NO SEGNALE INGRESSO appare sullo schermo prima che il monitor entri nel modo di disattivazione attivo. Dopo alcuni secondi, il monitor entra nel modo di risparmio energetico.

Guida alla soluzione dei problemi

Prima di rivolgersi al servizio di assistenza tecnica, leggere la seguente sezione.

Se sullo schermo appaiono delle linee sottili (cavi di smorzamento)

La presenza di linee sullo schermo, soprattutto quando lo sfondo dello schermo è chiaro (in genere bianco), è normale nei monitor Trinitron e non indica problemi di funzionamento. Si tratta dell'ombra dei cavi di smorzamento utilizzati per stabilizzare la griglia di apertura. La griglia di apertura è l'elemento essenziale che caratterizza il cinescopio a colori Trinitron, consentendo una maggiore illuminazione dello schermo con il risultato di un'immagine più luminosa e dettagliata.

Messaggi a schermo

In caso di problemi con il segnale di ingresso, sullo schermo appare uno dei seguenti messaggi.

Se il messaggio NO SEGNALE INGRESSO appare sulla linea 1

Questo messaggio indica che dal connettore selezionato non viene immesso alcun segnale.

2 Connettore selezionato

Questo messaggio indica il connettore correttamente selezionato (INPUT 1 o INPUT 2).

3 Rimedi

Sullo schermo potrebbero apparire uno o più dei seguenti messaggi.

• Se il messaggio ATTIVARE DAL COMPUTER appare sullo schermo, premere un tasto qualsiasi sulla tastiera del computer o muovere il mouse, quindi assicurarsi che la scheda grafica del computer sia completamente inserita nell'alloggiamento del bus corretto.
• Se sullo schermo appare il messaggio CONTROLLER SELETTORE DI INGRESSO, modificare il segnale di ingresso (pagina 8).
• Se sullo schermo appare il messaggio CONTROLLARE SEGNALE, controllare che il monitor sia correttamente collegato al computer (pagina 6).

Se il messaggio FUORI GAMMA SCANS appare sulla linea 1

Questo messaggio indica che il segnale di ingresso non è presente tra le caratteristiche tecniche del monitor.

2 Connettore selezionato e frequenze del segnale di ingresso corrente

Questo messaggio indica il connettore correttamente selezionato (INPUT 1 o INPUT 2). Se il monitor riconosce le frequenze del segnale di ingresso corrente, vengono anche visualizzate le frequenze orizzontali e verticali.

3 Rimedi

Sullo schermo appare il messaggio MODIFICARE TEMP. SEGN. Se si è sostituito un monitor vecchio con quello nuovo, ricollegare il monitor vecchio. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale sia compresa tra 30 e 121 kHz e la frequenza verticale sia compresa tra 48 e 160 Hz.

Per ulteriori informazioni, vedere la sezione "Sintomi e soluzioni dei problemi" a pagina 17.

Sintomi e soluzioni dei problemi

Se il problema è causato dal computer o da altre apparecchiature collegate, consultare le istruzioni per l'uso di queste apparecchiature. Se il problema non viene risolto con le indicazioni descritte di seguito, usare la funzione di autodiagnostica (pagina 19).

Sintomo Controllare quanto segue
Assenza d'imagine
Se l'indicatore di accensione ①(alimentazione) non è illuminato	• Controllare che il cavo di alimentazione sia collegato correttamente. • Controllare che l'interruttore ① (alimentazione) sia nella posizione di accensione.
Se sullo schermo appeare il messaggio NO SEGNALE INGRESSO o se l'indicatore di accensione ①(alimentazione) è di colore arancione o si alternata tra il verde e l'arancione	• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle prese (paglia 6). • Controllare che l'interruttore INPUT sia impostato correttamente (pagea 8). • Controllare che i piedini del connettore di ingresso video non siano piegati o danneggiati.
	■Problemi causati dal computer o da altre apparecchiature colgate • Il computer è nel modo di risparmio energetico. Premere un tasto qualsi sulla tastiera o muoverile mouses. • Controllare che l'alimentazione del computer sa attivata. • Controllare che la scheda grafica sia completenessamente inserita nell'alloggiamento del bus corretto.
Se sullo schermo appeare il messaggio FUORI GAMMA SCANS	■Problemi causati dal computer o da altre apparecchiature colgate • Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e regolare la gamma di frequenza come descritto di seguito. Orizzontale: 30 - 121 kHz Verticale: 48 - 160 Hz
Se non viene visualizzato alcun messaggio e l'indicatore di accensione ①(alimentazione) è illuminato in verde o lampegia in arancione	• Utilizzato la funzione di autodiagnostica (pagea 19).
L'immagine è tremolante, salute, oscilla oppure è confusa	• Isolare ed eliminare qualsiasi fonte potenziale di elettricità o di campi magnetici quali altri monitor, stampanti laser, lampade a fluorescenza, tevisori o ventilatori elettrici. • Allontanare il monitor delle linee di alimentazione. • Provar a collegare il monitor ad un'altra presa di rete CA, preferibilmente su un circuito differente. • Provar a girare il monitor di 90° verso sinistra o verso destra.
	■Problemi causati dal computer o da altre apparecchiature colgate • Controllare il manuale della scheda grafica per le corrette impostazioni del monitor. • Controllare che il modo grafica e la frequenza del segnale di ingresso siano supportati da quello monitor (Appendix). Anche se la frequenza rientra nella gamma prevista, alcune schede grafiche potrebbero averare un impulso sincronico troppo piccolo per permettere al monitor di sincronizzarsi correttamente. • Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere l'immagine migliorie.
L'immagine è sfocata	• Regolare la luminosità è il contrasto (pagea 10). • Smagnetizzare il monitor* (pagea 14). • Se ELIMINA MOIRE è impostato su SI, l'imagine potrebbe divertare sfocata. Diminuire il livello di eliminazione dell'effetto moiré o impostare ELIMINA MOIRE su NO (pagea 13).
L'immagine è sdoppiata	• Eliminare l'uso di prolunghi del cavo video e/o di cassette per l'interruttore video. • Controllare che tutte le spine siano saldamente inserite nelle apposite prese.
L'immagine non è centrata o non è delle dimensioni corrette	• Premere il tasto ASC (pagea 8). • Regolare la dimensione o la centratura (pagea 11). Si noti che alcuni modi video non riempino lo schermo fino ai bordi.
I bordi dell'imagine sono incurvati	• Regolare la geometria (pagea 11).

(continua)

Sintomo Controllare quanto segue
Sono visibili disturbi ondulati o ellittici (effetto moiré)	• Impostare ELIMINA MOIRE su SI e regolare l'eliminazione dell'effetto moiré finché tale effetto non viene ridotto al minimo (pagina 13). ■Problemi causati dal computer o da altre apparecchiature Collegate • Modificare il motivo del desktop.
Il colore non è uniforme	• Smagnetizzare il monitor* (pagina 14). Se si colloca vicino al monitor un'apparecchiatura che genera un Campo magnetico, quale un diffusore, oppure se si modifica la direzione del monitor, il colore potrebbe perdere uniformità. • Regolare la purezza del colore (pagina 13).
Il bianco non è perfetto	• Regolare la temperatura di colore (pagina 11). • Controllare che i cinque connettori BNC siano collegati nell'ordine corretto (pagina 6).
Lettere e linee presentano ombre rosso o blu sui bordi	• Regolarla convergenza (pagina 14).
I tasti sul monitor non funzionano (oppare sullo schermo)	• Se la funzione di blocco dei comandi è impostata su SI, impostarla su NO (pagina 14).
La funzione RIPRISTINO COLORE non funzioni	• Prima di utilizzato questa funzione, il monitor deve riranere nel modo di funzionamento normale (l'indicatore di accensione è illuminato in verde) per almeno 30 minuti. Per ulteriori informazioni sull'uso della funzione RIPRISTINO COLORE, vedere a pagina 13. • Regolarare le impostazioni del risparmio energetico del computer per mantcnere il monitor nel modo di funzionamento normale per più di 30 minuti. • L'efficacia di但这a funzione diminuisce gradualmente con l'usura del cinescopio a colori del monitor.
Le periferiche USB non funzionano	• Controllare che gli appositi connettori USB siano saldamente collegati (pagina 7). • Controllare che l'interruttore è nella posizione di accensione. ■Problemi causati dal computer o da altre apparecchiature Collegate • Controllare che l'alimentazione di tutte le periferiche ad alimentazione autonoma conformi a USB suaacea. • Installare nel computer l'ultima versione del driver delle periferiche. Per informazioni sul driver delle periferiche adeguato, contattare la casa costruttrice della periferica. • Se la tastiera o il mouse conformi a USB non funzionano, collegari diretamente al computer, riavviare il computer ed effettuare tutte le regolazioni necessarie alle impostazioni USB. Quindi ricollegare la tastiera o il mouse al monitor. Se si collega una tastiera o un mouse ai connettori USB e si avvia il computer per la prima volta, le periferiche potrebbero non funzionare.
Non appena si accende l'apparecchio si sente un ronzio	• Si tratta del normale rumore del ciclo di smagnetizzazione automatica. Quando si attiva l'alimentazione, il monitor viene automaticamente smagnetizzato per 3 secondi.

• Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Potrebbe venire udito un ronzio che non indica un problema di funzionamento.

Visualizzazione del nome del monitor, del numero di serie e della data di produzione.

Mentre il monitor riceve un segnale video, premere e tenere premuto il joystick per più di 5 secondi per visualizzare la finestra di informazioni sul monitor.

Esempio INFORMAZIONI

MODELLO: GDM-FW9011

N. SERIE: 1234567

DATA DI FABBRICAZIONE: 2000-52

Funzione di autodiagnostica

Questo monitor dispone di una funzione di autodiagnostica. Se si presentano problemi al monitor o ai computer collegati, lo schermo si oscura e l'indicatore di accensione ① (alimentazione) si illumina in verde o lampeggia in arancione. Se l'indicatore di accensione ① (alimentazione) si illumina in arancione, significa che il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o muovere il mouse.

Indicatore di accensione ① (alimentazione)

Se l'indicatore di accensione (alimentazione) è verde

1. Scollegare una spina qualsiasi dai connettori di ingresso video 1 e 2 oppure spegnere i computer collegati. 2. Premere due volte il tasto di accensione ① (alimentazione) per spegnere e accendere il monitor. 3. Spostare il joystick verso destra per 2 secondi prima che il monitor entri nel modo di risparmio energetico.

Se vengono visualizzate le quattro barre di colore (bianco, rosso, verde e blu), significa che il monitor funziona correttamente. Ricollegare i cavi di ingresso video e controllare le condizioni dei computer.

Se le barre di colore non appaiono, si tratta di un potenziale guasto al monitor. Comunicare al personale tecnico del monitor.

Se l'indicatore di accensione ① (alimentazione) lampeggia in arancione

Premere due volte il tasto di accensione ① (alimentazione) per spegnere e accendere il monitor. Se l'indicatore di accensione ① (alimentazione) si illumina in verde, significa che il monitor funziona correttamente.

Se l'indicatore di accensione ① (alimentazione) continua a lampeggiare, si tratta di un potenziale guasto al monitor. Contare i secondi che intercorrono tra i lampeggiamenti in arancione dell'indicatore ① (alimentazione), quindi comunicare al personale tecnico le condizioni del monitor. Annotare il nome del modello e il numero di serie del monitor. Prendere inoltre nota del modello e della marca del computer e della scheda grafica.

Caratteristiche tecniche

Tubo a raggi catodici (CRT)

passo della griglia di aperture 0.23-0.27 mm

24 pollici misurati in diagonale

Deflessione di 90 gradi FD Trinitron

Dimensioni dell'immagine visibile

Circa 482,1 x 308,2 mm (l/a) Immagine visibile 22,5"

Risoluzioni Massimo (16:10)

Orizzontale: 2304 punti

Verticale: 1440 linee

Massimo (4:3)

Orizzontale: 2048 punti

Verticale: 1536 linee

Consigliate (16:10)

Orizzontale: 1920 punti

Verticale: 1200 linee

Livelli dei segnali di ingresso

Segnale video

RVB analogico: 0,700 Vp-p

(positivo), 75 Ω

Segnale SYNC

Sincronismo O/V separato o composito: TTL 2 kΩ, polarità sincronismo libero su verde: 0,3 Vp-p (negativo)

Area dell'immagine standard

16:10

Circa 474 × 296 mm (l/a)

4:3

Circa 395 × 296 mm (l/a) 5:4

Circa 370 × 296 mm (l/a)

Frequenza di deflessione* Orizzontale: da 30 a 121 kHz

Verticale: da 48 a 160 Hz

Tensione/corrente di ingresso CA

da 100 a 240 V 50/60 Hz

2.2-1.2 A

Consumo energetico: circa 170 W (senza dispositivi USB collegati)

Temperatura di utilizzo: da 10 °C a 40 °C

Dimensioni: circa 571,5 × 500 × 522,5 mm (l/a/p)

Peso: circa 42 kg

Accessori in dotazione: il presente manuale di istruzioni

• Condizione di sincronizzazione verticale e orizzontale consigliata

L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore del 4,8% rispetto al tempo orizzontale complessivo o 0,8 µs, a seconda di quale è più ampio. L'ampiezza di oscuramento orizzontale dovrebbe essere più di 2,3 µs. L'ampiezza di oscuramento verticale dovrebbe essere più di 450 µs.

** Se il segnale di ingresso è conforme a Generalized Timing Formula (GTF), la funzione GTF del monitor fornisce automaticamente l'immagine migliore per lo schermo.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Collegamento e configurazione. 10

Passo 1: Collegare il cavo CONBUB 10

Passo 2: Collegare il cavo di alimentazione 10

Passo 3: Accendere l'alimentazione 11
