Produkttyp	CRT-Monitor Trinitron FD
Marke	Sony
Modell	GDM-FW9011
Bildschirmgröße	24 Zoll (Diagonale) - Anzeigebereich 22,5 Zoll
Maximale Auflösung	2304 x 1440 (16:10) / 2048 x 1536 (4:3)
Abtastfrequenzen	Horizontal: 30-121 kHz, Vertikal: 48-160 Hz
Stromversorgung	100-240 V, 50/60 Hz, 2,2-1,2 A
Stromverbrauch	≤ 170 W (Normalbetrieb), ≤ 1 W (Bereitschaftsmodus)
Abmessungen (B×H×T)	571,5 × 500 × 522,5 mm
Gewicht	Ca. 42 kg
Videoanschlüsse	1x HD15 (VGA), 1x 5 BNC
USB-Anschlüsse	1 Eingang (upstream) und 4 Ausgänge (downstream) USB 1.1
Hauptfunktionen	Bildeinstellungen (Helligkeit, Kontrast, Größe, Zentrierung, Geometrie, Farbe, Konvergenz, Moiré), Zoom, Entmagnetisierung, Mehrsprachigkeit, Bedienelementsperre
Energiesparen	Entspricht VESA DPMS, Energy Star, NUTEK: Bereitschafts-, Schlaf- und Tiefschlafmodus
Pflege	Bildschirm mit einem weichen Tuch reinigen, keine antistatischen Mittel verwenden; Gehäuse mit mildem Reinigungsmittel
Sicherheit	Aufstellung auf stabiler Oberfläche, Wärmequellen und Magnetfelder vermeiden, geeignetes Netzkabel verwenden
Ersatzteile und Reparierbarkeit	Keine spezifischen Informationen; integrierte Diagnoseprozedur; Kundendienst kontaktieren
Allgemeine Informationen	FD-Trinitron-Bildröhre, kein Lochmaskengitter 0,23-0,27 mm, Ablenkung 90°, MPR II, TCO'95 konform

Häufig gestellte Fragen - GDMFW9011 SONY

Der Bildschirm zeigt kein Bild und die Betriebsanzeige leuchtet orange. Was tun?

Überprüfen Sie, ob das Videokabel richtig angeschlossen ist und sich der Computer nicht im Energiesparmodus befindet. Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus. Wenn die Meldung KEIN VIDEOEINGANG erscheint, wechseln Sie das Eingangssignal mit dem Schalter INPUT.

Wie stelle ich Helligkeit und Kontrast ein?

Bewegen Sie den Steuerknopf in eine beliebige Richtung, um das Menü HELLIGKEIT/KONTRAST anzuzeigen. Bewegen Sie dann den Knopf nach oben/unten für die Helligkeit und nach links/rechts für den Kontrast.

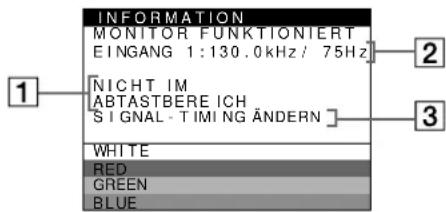

Was bedeutet die Meldung 'AUSSERHALB ABTASTBEREICH'?

Diese Meldung zeigt an, dass das Eingangssignal eine nicht unterstützte Frequenz hat. Überprüfen Sie, ob die horizontale Frequenz zwischen 30 und 121 kHz und die vertikale zwischen 48 und 160 Hz liegt. Passen Sie die Grafikkarte des Computers entsprechend an.

Wie reinige ich den Monitorbildschirm?

Verwenden Sie ein weiches Tuch, um den Bildschirm abzuwischen. Verwenden Sie keine Produkte mit antistatischer Lösung oder Zusätzen, die die Beschichtung zerkratzen könnten. Für das Gehäuse verwenden Sie ein leicht mit milder Reinigungslösung angefeuchtetes Tuch.

Wie verwende ich die Entmagnetisierungsfunktion?

Der Monitor entmagnetisiert sich automatisch beim Einschalten. Für eine manuelle Entmagnetisierung rufen Sie das Menü OPTION auf, wählen Sie ENTMAGNETISIEREN und bewegen Sie den Knopf nach rechts. Wenn ein zweiter Durchlauf erforderlich ist, warten Sie 20 Minuten.

Wie stelle ich die Farbkonvergenz ein?

Wählen Sie im Hauptmenü KONV. Verwenden Sie den Knopf, um die horizontale oder vertikale Verschiebung der roten oder blauen Schatten einzustellen. Dadurch werden die Farbsignale Rot, Grün und Blau ausgerichtet.

Die Tasten des Monitors reagieren nicht und das Symbol '' erscheint. Was tun?

Die Funktion Bedienelementsperre ist aktiviert. Rufen Sie das Menü OPTION auf und stellen Sie MENÜ SPERREN auf AUS, um die Sperre zu deaktivieren.

Wie stelle ich die Werkseinstellungen für die Farben wieder her?

Wählen Sie in den Menüs EINFACH oder sRGB des Menüs FARBE die Option FARBE WIEDERHERSTELLEN und bewegen Sie den Knopf nach rechts. Stellen Sie sicher, dass der Monitor seit mindestens 30 Minuten im Normalbetrieb ist.

Wie schließe ich USB-Geräte an diesen Monitor an?

Schließen Sie den Computer an den USB-Upstream-Anschluss (quadratisch) des Monitors an. Schließen Sie dann Ihre Geräte an die USB-Downstream-Anschlüsse (rechteckig) an. Der Monitor fungiert als USB-Hub, solange er eingeschaltet ist.

Was tun, wenn das Bild unscharf ist oder wellenförmige Muster aufweist?

Wenn elliptische oder wellenförmige Muster (Moiré) auftreten, aktivieren Sie MOIRÉ UNTERDRÜCKEN im Menü BILDSCHIRM und passen Sie die Einstellung an. Sie können auch Helligkeit und Kontrast einstellen oder eine Entmagnetisierung durchführen.

BEDIENUNGSANLEITUNG GDMFW9011 SONY

Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency) Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)" vom Dezember 1990 (MPR II).

Dieses Gerät entspricht den folgenden europäischen EMV-Vorschriften für Betrieb in Wohngebieten, gewerblichen Gebieten und Leichtindustriegebieten.

EN55022/1994 Klasse B

EN55024/1998

EN61000-3-2/1995

Hinweise

Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast). Aus ergonomischen Gründen (Flimmern) sollen nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden. Die Konvergenz des Bildes kann sich auf Grund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfiehlt es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, dass die getrennt sichtbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen. Siehe hierzu auch die Erklärungen zu Konvergenz.

Trinitron ist ein eingetragenes Warenzeichen der Sony Corporation. VESA und DDC sind Warenzeichen der Video Electronics Standard Association. ENERGY STAR ist ein eingetragenes Warenzeichen in den USA. Alle anderen in diesem Handbuch erwähnten Produktnamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer sein. Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht überall ausdrücklich durch „ und „ „ gekennzeichnet.

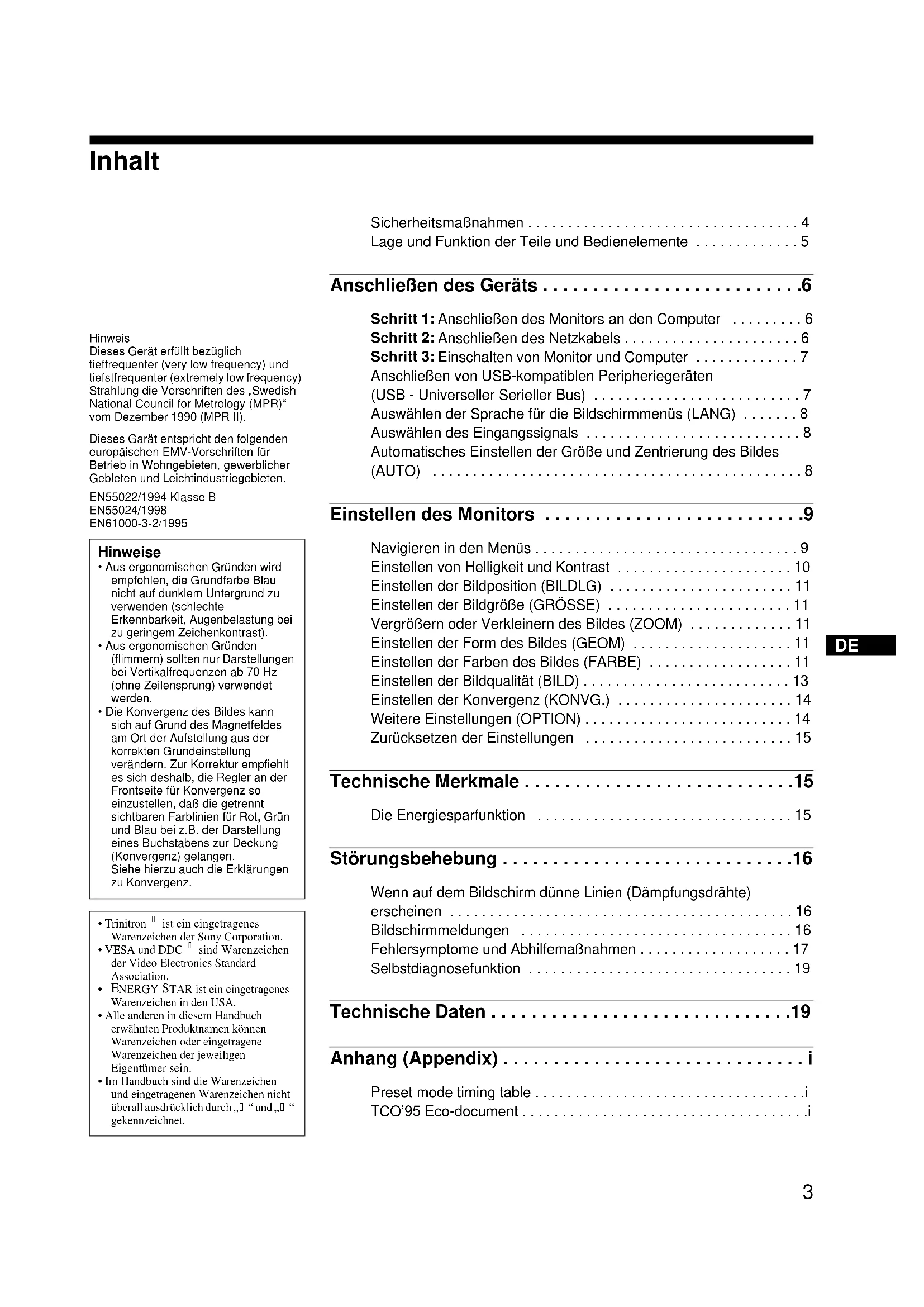

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente 5

Anschließen des Geräts 6

Schritt 1: Anschließen des Monitors an den Computer 6 Schritt 2: Anschließen des Netzkabels 6 Schritt 3: Einschalten von Monitor und Computer 7 Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus) 7 Auswählen der Sprache für die Bildschirmmenüs (LANG) 8 Auswählen des Eingangssignals 8 Automatisches Einstellen der Größe und Zentrierung des Bildes (AUTO) 8

Einstellen des Monitors 9

Navigieren in den Menüs 9 Einstellen von Helligkeit und Kontrast 10 Einstellen der Bildposition (BILDLG) 11 Einstellen der Bildgröße (Größe) 11 Vergrößern oder Verkleinern des Bildes (ZOOM) 11 Einstellen der Form des Bildes (GEOM) 11 Einstellen der Farben des Bildes (FARBE) 11 Einstellen der Bildqualität (BILD) 13 Einstellen der Konvergenz (KONVG.) 14 Weitere Einstellungen (OPTION) 14 Zurücksetzen der Einstellungen 15

Technische Merkmale 15

Die Energiesparfunktion 15

Störungsbehebung 16

Wenn auf dem Bildschirm dunne Linien (Dämpfungsdrähte)

erscheinen 16

Bildschirmeldungen 16

Fehlersymptome und Abhilfemaßnahmen 17

Selbstdiagnosefunktion 19

Technische Daten 19

Anhang (Appendix)

Preset mode timing table . TCO'95 Eco-document

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

Verwenden Sie das für die Stromversorgung in Ihrem Land geeignete Netzkabel.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

• Warten Sie nach dem Ausschalten des Geräts mindestens 30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit kann sich die statische Elektrizität auf der Oberfläche des Bildschirms entladen.
• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa 3 Sekunden lang entmagnetisiert. Dadurch entsteht um den Bildschirm ein starkes magnetisches Feld, das Daten auf Magnetbändern, Disketten oder anderen Datenträgern in der Nähe beschädigen kann. Legen Sie magnetische Datenträger und Bänder/Disketten nicht zu nahe bei diesem Monitor ab.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellung

Stellen Sie den Monitor nicht an folgenden Standorten auf:

• auf Oberflächen wie Teppichen oder Decken oder in der Höhe von Materialien wie Gardinen und Wandbehängen, die die Lüftungsöffnungen blockieren können
• in der Höhe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an einem Ort, an dem der Monitor direktem Sonnenlicht ausgesetzt ist
• an einem Ort, an dem der Monitor starken Temperaturschwankungen ausgesetzt ist
• an einem Ort, an dem der Monitor mechanischen Vibrationen oder Stößen ausgesetzt ist
• auf einer instabilen Oberfläche
• in der Höhe anderer Geräte, die ein starkes Magnetfeld generieren, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung
• in der Nähe von oder auf einer elektrisch geladenen Metallfläche

Wartung

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des Bildschirms führen können.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Transport

Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton. Halten Sie den Monitor beim Transportieren nicht an der Steuerleiste.

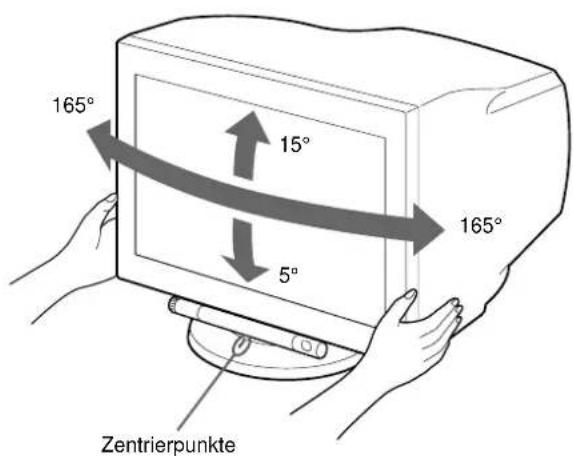

Der dreh- und neigbare Ständer

Mit dem dreh- und neigbaren Ständer können Sie den Monitor innerhalb der unten abgebildeten Winkel nach Bedarf einstellen. Um die Mitte des Drehradius des Monitors zu finden, richten Sie die Mitte des Monitorbildschirms an den Zentrierpunkten am Ständer aus.

Stützen Sie den Monitor mit beiden Händen unten ab, wenn Sie ihn drehen oder neigen.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

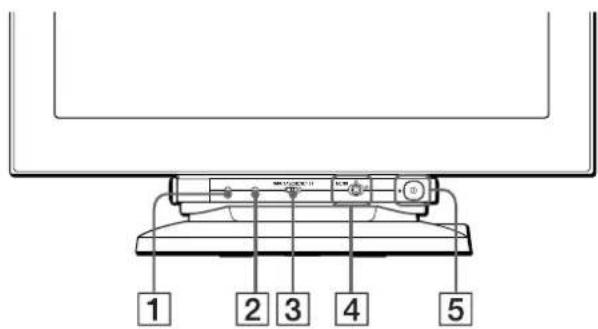

Vorderseite

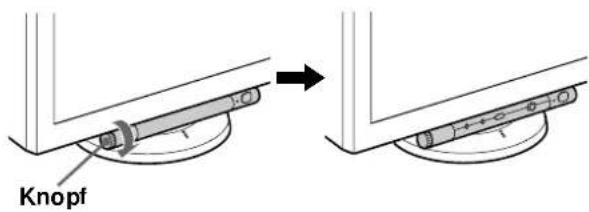

So benutzen Sie die Steuerleiste

Dieser Monitor ist mit einer zylindrischen, beweglichen Steuerleiste ausgestattet. Wenn Sie die Bedienelemente benutzen möchten, drehen Sie den Knopf an der linken Seite nach unten, so dass die Steuertasten zu sehen sind. Wenn die Steuertasten nicht benötigt werden, drehen Sie den Knopf nach oben, so dass die Steuertasten verdeckt werden.

Bei Nicht-Gebrauch Bei Gebrauch

1 Taste RESET (Zurücksetzen) (Seite 15)

Diese Taste dient zum Zurücksetzen der Werte auf die werkseitigen Einstellungen.

2 Taste ASC (Größe/Zentrierung automatisch einstellen) (Seite 8)

Diese Taste dient zum automatischen Einstellen der Größe und Zentrierung der Bilder.

3 Schalter INPUT (Eingang) (Seite 8)

Dieser Schalter dient zum Auswählen des HD15- oder BNC-Videoeingangssignals.

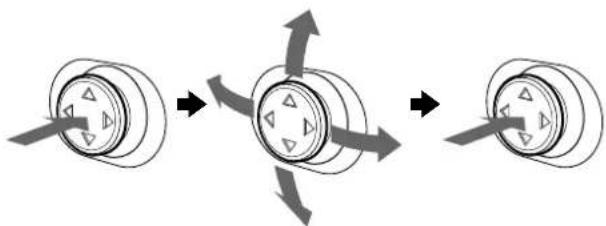

4 Joystick (Seite 10)

Mit dem Joystick können Sie die Menüs aufrufen und die Einstellungen des Monitors, einschließlich der Helligkeits- und Kontrasteinstellungen, ändern.

5 Netzschalter und -anzeige (Seite 7, 15, 19)

Dieser Schalter dient zum Ein- und Ausschalten des Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor eingeschaltet ist, und blinkt grün und orange bzw. leuchtet orange, wenn sich der Monitor im Energiesparmodus befindet.

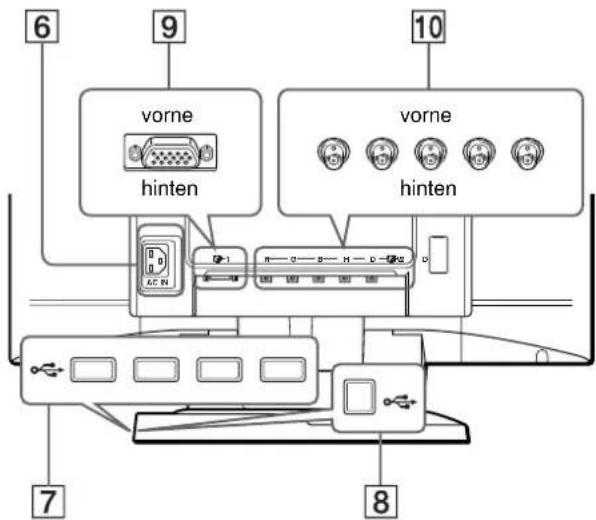

Rückseite

6 Netzeingang AC IN (Seite 6)

Dieser Anschluss dient zur Stromversorgung des Monitors.

7 USB-Anschluss (Universeller Serieller Bus) für nachgeschaltete Geräte (Seite 7)

Über diese Anschlüsse können Sie USB-Peripheriegeräte mit dem Monitor verbinden.

USB-Anschluss (Universeller Serieller Bus) für vorgeschaltetes Gerät (Seite 7)

Über diesen Anschluss können Sie den Monitor mit einem USB-kompatiblen Computer verbinden.

9 Videoeingang 1 (HD15) (Seite 6)

Dieser Anschluss dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

Stift Nr.	Signal
1	Rot
2	Grün (zusammengesetztes Grünsignal mit Synchronisation)
3	Blau
4	ID (Masse)
5	DDC-Masse*
6	Masse Rot
7	Masse Grün

Stift Nr.	Signal
8	Masse Blau
9	DDC + 5V*
10	Massc
11	ID (Masse)
12	Bidirektionale Daten (SDA)*
13	H. Sync
14	V. Sync
15	Datentakt (SCL)*

• DDC (Display Data Channel) ist ein Standard der VESA.

10 Videoeingang 2 (BNC) (Seite 6)

Dieser Anschluss dient zum Einspeisen von RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

Anschließen des Geräts

Dieser Monitor kann mit Plattformen eingesetzt werden, die mit Horizontalfrequenzen zwischen 30 und 121 kHz arbeiten.

Schritt 1: Anschließen des Monitors an den Computer

Schalten Sie vor dem Anschließen den Monitor und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie können die Stifte sonst möglicherweise verbiegen.
• Achten Sie beim Anschließen des Videosignalkabels auf die Ausrichtung des Anschlusses. Stecken Sie den Anschluss nicht mit Gewalt falsch ein. Andernfalls könnten die Stifte verbiegen.

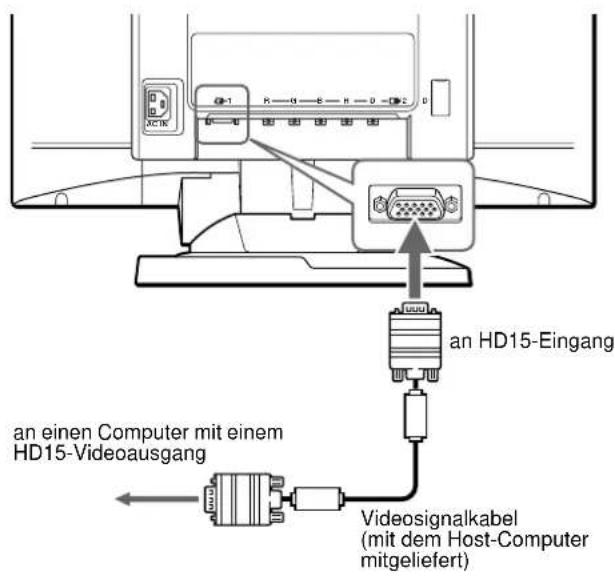

■ Verbinden über den HD15-Anschluss

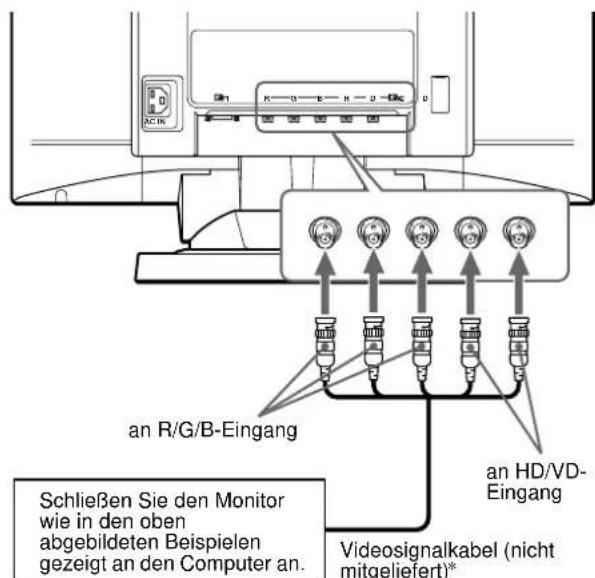

■ Verbinden über den 5-BNC-Anschluss

• Schließen Sie die Kabel von links nach rechts in der folgenden Reihenfolge an: Rot-Grün-Blau-HD-VD.

Hinweis

Der Plug & Play-Standard (DDC) gilt nicht für den 5-BNC-Anschluss. Wenn Sie mit Plug & Play arbeiten wollen, verbinden Sie den Monitor und den Computer über das mitgelieferte Videosignalkabel.

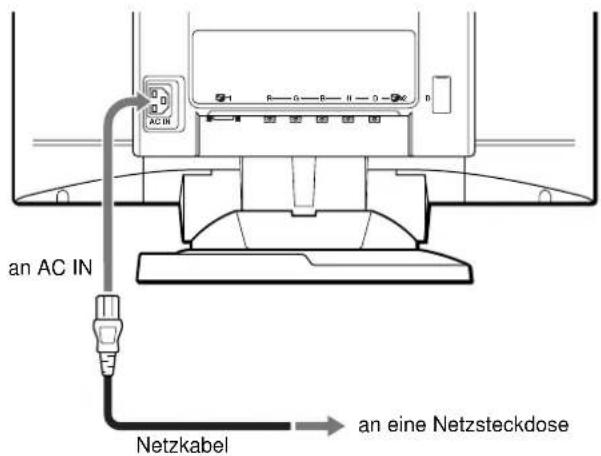

Schritt 2: Anschließen des Netzkabels

Schließen Sie bei ausgeschaltetem Monitor und Computer das Netzkabel an den Monitor an, und stecken Sie den Netzstecker in eine Netzsteckdose.

Schritt 3: Einschalten von Monitor und Computer

Schalten Sie zuerst den Monitor und dann den Computer ein.

Die Installation des Monitors ist damit abgeschlossen.

Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.

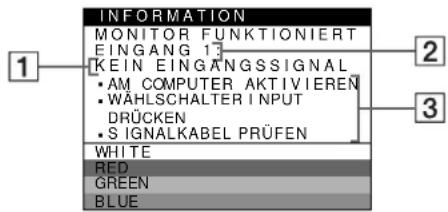

• Wird KEIN EINGANGSSIGNAL auf dem Bildschirm angezeigt, versuchen Sie, das Eingangssignal zu wechseln (Seite 8). Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben und NICHT IM ABTASTBEREICH auf dem Bildschirm erscheint, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 121 kHz und eine Vertikalfrequenz zwischen 48 und 160 Hz ein.

Weitere Informationen über die Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 17.

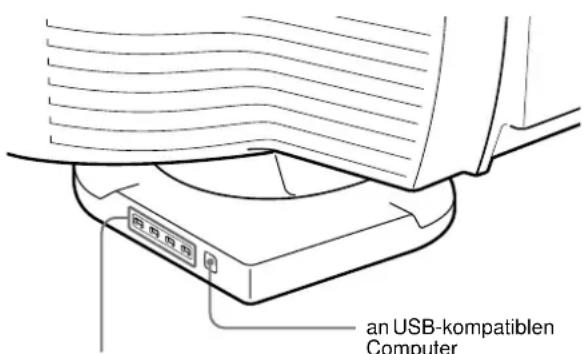

Anschließen von USB-kompatiblen Peripheriegeräten (USB - Universeller Serieller Bus)

Der Monitor verfügt über einen USB-Anschluss für ein

vorgeschaltetes Gerät und vier USB-Anschlüsse für

nachgeschaltete Geräte. Über diese Anschlüsse lassen sich mit Hilfe eines USB-Standardkabels schnell und problemlos USB-kompatible Peripheriegeräte (Tastatur, Maus, Drucker, Scanner usw.) an den Computer anschließen.

Wenn Sie den Monitor als Hub für Peripheriegeräte verwenden möchten, stellen Sie die USB-Anschlüsse wie unten abgebildet her.

an USB-kompatible Peripheriegeräte an USB-kompatiblen Computer

1 Schalten Sie Monitor und Computer ein. 2 Schließen Sie Ihren Computer mit dem USB-Kabel (nicht mitgeliefert) an den quadratischen USB-

Anschluss des vorgeschalteten Geräts an.

3 Schließen Sie die USB-kompatiblen

Peripheriegeräte an die rechteckigen USB

Anschlüsse - für die nachgeschalteten Geräte

an.

Hinweise

• Nicht alle Computer und/oder Betriebssysteme unterstützen USB-Konfigurationen. Schlagen Sie im Handbuch zu Ihrem Computer nach, ob Sie USB-Geräte anschließen können.
• In den meisten Fällen muss USB-Treibersoftware auf dem Host-Computer installiert werden. Näheres hierzu finden Sie in den Bedienungsanleitungen zu den Peripheriegeräten.
• Der Monitor fungiert als USB-Hub, wenn er eingeschaltet und betriebsbereit ist oder sich im Energiesparmodus befindet.
• Wenn Sie den Computer zum ersten Mal starten, nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben, funktionieren die Peripheriegeräte möglicherweise nicht. Schließen Sie in diesem Fall die Tastatur und die Maus direkt an den Computer an, und installieren Sie die USB-kompatiblen Geräte. Schließen Sie sie dann an diesen Monitor an.

Auswählen der Sprache für die Bildschirmmenüs (LANG)

Für die Bildschirmmenüs stehen die Sprachen Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Schwedisch, Russisch und Japanisch zur Verfügung. Die Standardeinstellung ist Englisch.

1 Drücken Sie auf den Joystick.

Weitere Informationen zum Verwenden des Joysticks finden Sie auf Seite 10.

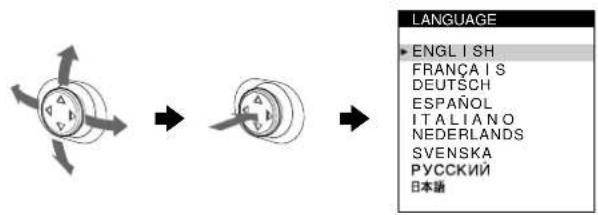

2 Heben Sie mit dem Joystick ANG hervor, und drücken Sie nochmals auf den Joystick.

3 Bewegen Sie den Joystick auf oder ab, um eine Sprache auszuwählen, und drücken Sie erneut auf den Joystick.

• ENGLISH: Englisch FRANCAIS: Französisch
• DEUTSCH
• ESPANOL: Spanisch ITALIANO: Italienisch
• NEDERLANDS: Niederländisch SVENSKA: Schwedisch ·FRMSGHN ·：中本摇isch

So schließen Sie das Menü

Drücken Sie einmal auf den Joystick, um zum Hauptmenü zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie zweimal auf den Joystick. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

So setzen Sie die Menüsprache auf Englisch zurück

Drücken Sie die Taste RESET, wenn das Menü LANGUAGE auf dem Bildschirm angezeigt wird.

Auswählen des Eingangssignals

Über den Videoeingang 1 (HD15) und den Videoeingang 2 (BNC) können Sie zwei Computer an diesen Monitor anschließen. Mit dem Schalter INPUT schalten Sie zwischen den beiden Computern um.

Verschieben Sie den Schalter INPUT.

Der gerade ausgewählte Anschluss („INPUT 1“: HD15 oder „INPUT 2“: BNC) wird einige Sekunden lang auf dem Bildschirm angezeigt.

Hinweis

Wenn am ausgewählten Eingang kein Signal eingespeist wird, erscheint KEIN EINGANGSSIGNAL auf dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus. Schalten Sie in diesem Fall zum anderen Eingang um.

Automatisches Einstellen der Größe und Zentrierung des Bildes (AUTO)

Sie können Größe und Zentrierung des Bildes mit der Taste ASC (Größe/Zentrierung automatisch einstellen) problemlos so einstellen, dass das Bild den Bildschirm ausfüllt.

Drücken Sie die Taste ASC.

Das Bild wird automatisch so eingestellt, dass es den Bildschirm ausfüllt.

Hinweise

• Diese Funktion ist speziell für Computer konzipiert, bei denen das Bild den ganzen Bildschirm ausfüllt. Die Funktion arbeitet möglicherweise nicht korrekt, wenn die Hintergrundfarbe dunkel ist oder das eingespeiste Bild den Bildschirm nicht ganz ausfüllt.
• Das Bild füllt den Bildschirm nur bis zu den Rändern, wenn das Bildseitenverhältnis 16:10 ist und das Signal in der Tabelle mit dem Timing der voreingestellten Modi im Anhang (Appendix) aufgeführt ist. Bilder mit einem anderen Bildseitenverhältnis als 16:10 werden mit ihrer tatsächlichen Auflösung angezeigt und füllen den Bildschirm nicht bis zu den Rändern aus.
• Das angezeigte Bild bewegt sich einige Sekunden lang, wenn diese Funktion ausgeführt wird. Dies ist keine Fehlfunktion.

Einstellen des Monitors

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

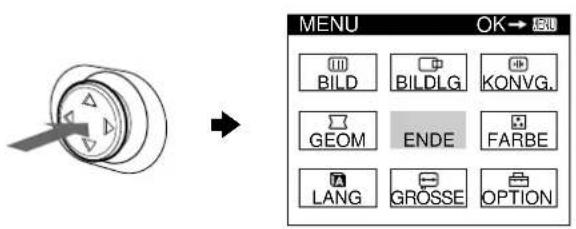

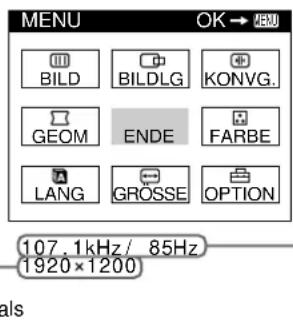

Drücken Sie auf den Joystick, um das Hauptmenü MENU auf dem Monitor aufzurufen. Weitere Informationen zur Verwendung des Joysticks finden Sie auf Seite 10.

Wählen Sie mit dem Joystick eines der folgenden Menüs aus.

1 BILDLG (Seite 11)

Wählen Sie BILDLG, wenn Sie Position und Zoom des Bildes einstellen wollen.

2 GRÖSSE (Seite 11)

Wählen Sie GRÖSSE, wenn Sie Größe und Zoom des Bildes einstellen wollen.

3 GEOM (Seite 11)

Wählen Sie GEOM, wenn Sie die Bildrotation und die Form des Bildes festlegen wollen.

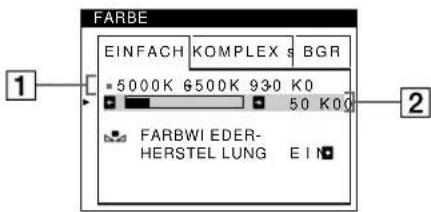

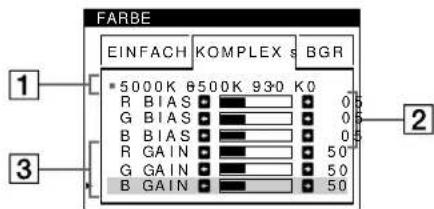

4 FARBE (Seite 11)

Wählen Sie FARBE, wenn Sie die Farbtemperatur des Bildes einstellen wollen. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

5 BILD (Seite 13)

Wählen Sie BILD, wenn Sie die Bildqualität einstellen wollen. Als Optionen stehen die Farbreinheit und die Moiré-Korrektur zur Verfügung.

6 KONVG. (Seite 14)

Wählen Sie KONVG., wenn Sie die horizontale und vertikale Konvergenz des Bildes einstellen wollen.

7LANG (Seite 8)

Wählen Sie LANG, wenn Sie für das Bildschirmmenü eine andere Sprache wählen möchten.

8OPTION (Seite 14)

Wählen Sie OPTION, wenn Sie die sonstigen Optionen des Monitors einstellen wollen. Zu den Optionen gehören:

• Entmagnetisieren des Bildschirms
• Ändern der Position des Bildschirmmenüs
• Sperren der Bedienelemente

9 ENDE

Wählen Sie ENDE, wenn Sie das Hauptmenü schließen wollen.

■ Anzeigen des aktuellen Eingangssignals

Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals werden unter dem Hauptmenü MENU angezeigt. Wenn das Eingangssignal einem der werkseitig voreingestellten Modi des Monitors entspricht, wird auch die Auflösung angezeigt.

Hinweis

Auch wenn das Bildseitenverhältnis des aktuellen Eingangssignals 4:3 oder 5:4 ist, kann es bei manchen Auflösungen vorkommen, dass die Signale mit einem Bildseitenverhältnis von 16:10 oder 16:9 angezeigt werden.

(Fortsetzung)

■ Verwendung des Joysticks

1. Rufen Sie das Hauptmenü MENU auf, und wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen möchten.

Drücken Sie einmal auf den Joystick, um das Hauptmenü MENU aufzurufen. Bewegen Sie den Joystick nach oben, unten, links oder rechts, um das gewünschte Menü hervorzuheben. Drücken Sie dann auf den Joystick, um das Menü auszuwählen.

2 Nehmen Sie im Menü die gewünschten Einstellungen vor.

Bewegen Sie den Joystick nach oben, unten, links oder rechts, um den Wert oder die Einstellung auszuwählen.

3 Schließen Sie das Menü.

Drücken Sie einmal auf den Joystick, um zum Hauptmenü zu wechseln. Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie zweimal auf den Joystick. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

Zurücksetzen der Einstellungen

Drücken Sie die Taste RESET. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie auf Seite 15.

Einstellen von Helligkeit und Kontrast

Helligkeit und Kontrast können Sie über ein spezielles Menü, HELLIGKEIT/KONTRAST, einstellen.

Diese Einstellungen werden gespeichert und gelten für die Signale vom gerade ausgewählten Eingang.

1 Bewegen Sie den Joystick in eine beliebige Richtung.

Das Menü HELLIGKEIT/KONTRAST wird auf dem Bildschirm angezeigt.

2 Bewegen Sie den Joystick nach oben oder unten, um die Helligkeit (E) einzustellen, und nach links oder rechts, um den Kontrast (O) einzustellen.

Wenn Sie im Menü FARBE den Modus sRGB auswählen,

Überprüfen Sie, ob die Werte für Helligkeit und Kontrast jeweils auf die im Modus sRGB einzustellenden Zahlen eingestellt sind, die im Menü HELLIGKEIT/KONTRAST angezeigt werden. Andernfalls drücken Sie die Taste RESET (weniger als 2 Sekunden lang).

Im Modus sRGB einzustellende Werte

Weitere Informationen zum sRGB-Modus finden Sie unter „Einstellen der Farben des Bildes (FARBE)“ auf Seite 11.

Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.

Einstellen der Bildposition (BILDLG)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1. Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2. Heben Sie mit dem Joystick die Option BILDLG hervor, und drücken Sie nochmals auf den Joystick. Das Menü GROSSE/BILDLG wird auf dem Bildschirm angezeigt. 3. Bewegen Sie zunächst den Joystick nach oben oder unten, um für die horizontale bzw. für die vertikale Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Zentrierung einzustellen.

Einstellen der Bildgröße (GRÖSSE)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1. Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2. Heben Sie mit dem Joystick die Option GRÖSSE hervor, und drücken Sie nochmals auf den Joystick. Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm angezeigt. 3. Bewegen Sie zunächst den Joystick nach oben oder unten, um für die horizontale bzw. für die vertikale Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Größe einzustellen.

Vergrößern oder Verkleinern des Bildes (ZOOM)

Diese Einstellung wird gespeichert und gilt nur für das aktuelle Eingangssignal.

1. Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2. Heben Sie mit dem Joystick die Option GRÖSSE oder BILDLG hervor, und drücken Sie nochmals auf den Joystick. Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm angezeigt. 3. Bewegen Sie den Joystick nach oben oder unten, um (Zoom) auszuwählen, und bewegen Sie den Joystick dann nach links oder rechts, um das Bild zu vergrößern bzw. zu verkleinern.

Hinweis

Sobald die maximale bzw. minimale Höhe bzw. Breite des Bildes erreicht ist, lässt sich der Zoom nicht weiter ändern.

Einstellen der Form des Bildes (GEOM)

Die Einstellung für (Rotation) wird für alle Eingangssignale gespeichert. Alle anderen Einstellungen werden nur für das gerade eingespeiste Eingangssignal gespeichert.

1 Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2 Heben Sie mit dem Joystick die Option GEOM hervor, und drücken Sie nochmals auf den Joystick. Das Menü GEOMETRIE wird auf dem Bildschirm angezeigt. 3 Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen.

Option Funktion

Festlegen der Bildrotation Wölben der Bildränder nach außen oder innen Verschieben der Bildränder nach links oder rechts Einstellen der Bildbreite im oberen Bildschirmbereich Verschieben des Bildes nach links oder rechts im oberen Bildschirmbereich

Einstellen der Farben des Bildes (FARBE)

Mit den Optionen im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Dabei ändert sich der Farbwert im weiten Farbfeld. Farben erscheinen bei einer niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf dem Monitor an die Farben eines gedruckten Bildes anpassen.

1 Drücken Sie auf den Joystick.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit dem Joystick die Option FARBE hervor, und drücken Sie nochmals auf den Joystick.

Das Menü FARBE wird auf dem Bildschirm angezeigt.

3 Bewegen Sie den Joystick nach links oder rechts, um den Einstellmodus auszuwählen.

Es gibt drei verschiedene Einstellmodi: EINFACH, KOMPLEX und sRGB.

Stellen Sie den ausgewählten Modus wie auf der nächsten Seite erläutert ein.

Sie können die Farbtemperatur im Modus EINFACH oder KOMPLEX für beide Videoeingänge einstellen.

(Fortsetzung)

Modus EINFACH

Im Modus EINFACH können Sie die Farbtemperatur feineinstellen, indem Sie die drei voreingestellten Temperaturen (5000K, 6500K oder 9300K) ändern.

1. Bewegen Sie den Joystick nach oben oder unten, um die Farbtemperaturzeile 1 auszuwählen. Bewegen Sie den Joystick anschließend nach links oder rechts, um eine Farbtemperatur auszuwählen. 5000K, 6500K und 9300K sind die voreingestellten Farbtemperaturen. Die Standardeinstellung ist 9300K. Weiße Flächen erscheinen nicht mehr bläulich, sondern rötlich, wenn Sie die Farbtemperatur auf 6500K bzw. 5000K senken.

2. Nehmen Sie bei Bedarf eine Feineinstellung der Farbtemperatur vor. Bewegen Sie den Joystick nach oben oder unten, um die Farbtemperaturzeile 2 auszuwählen. Bewegen Sie den Joystick anschließend nach links oder rechts, um eine Feineinstellung der Farbtemperatur vorzunehmen. Wenn Sie eine Feineinstellung der Farbtemperatur vornehmen, werden die neuen Einstellungen für alle drei Farbtemperaturoptionen gespeichert. Die Option 1 des Menüs ändert sich wie folgt:

Sie können in großem Detail weitere Farbeinstellungen vornehmen, indem Sie den Modus KOMPLEX auswählen.

1 Bewegen Sie den Joystick nach oben oder unten, um die Farbtemperaturzeile 1 auszuwählen. Bewegen Sie den Joystick anschließend nach links oder rechts, um eine Farbtemperatur auszuwählen. 2 Bewegen Sie den Joystick nach oben oder unten, um die Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um den Schwarzwert (BIAS) einzustellen. Damit werden die dunklen Bildbereiche eingestellt.

3 Bewegen Sie den Joystick nach oben oder unten, um die Einstellung auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um den Weißwert (GAIN) einzustellen.

Damit werden die hellen Bildbereiche eingestellt.

Wenn Sie die Optionen [2] und [3] ändern, können Sie die R- (Rot), G- (Grün) und B-Komponente (Blau) des Eingangssignals getrennt einstellen.

Wenn Sie eine Feineinstellung der Farbtemperatur vornehmen, werden die neuen Einstellungen für alle drei Farbtemperaturoptionen gespeichert. Die Option 1 des Menüs ändert sich wie folgt:

Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard, mit dem die angezeigten und die gedruckten Farben sRGB-kompatibler Computer-Produkte in Übereinstimmung gebracht werden sollen. Zum Einstellen der Farben für das sRGB-Profil wählen Sie einfach den Modus sRGB im Menü FARBE aus.

Wenn Sie den Modus sRGB auswählen, werden die Werte für Helligkeit (und Kontrast (0) automatisch auf die im Modus sRGB einzustellenden Werte eingestellt.

Damit die sRGB-Farben korrekt angezeigt werden (γ = 2,2, 6500K) , überprüfen Sie Folgendes:

Die Helligkeits- bzw. Kontrastwerte müssen auf die Zahlen eingestellt sein, die im Menü HELLIGKEIT/KONTRAST angezeigt werden. Andernfalls drücken Sie die Taste RESET (weniger als 2 Sekunden lang). Informationen zum Ändern von Helligkeit und Kontrast finden Sie unter „Einstellen von Helligkeit und Kontrast“ auf Seite 10. Die Farbeinstellungen des Computers müssen auf das RGB-Profil eingestellt sein.

Hinweis

Der Computer und andere angeschlossene Geräte (z. B. ein Drucker) müssen sRGB-kompatibel sein.

Wiederherstellen der Farben in den Menüs EINFACH und sRGB (Funktion FARBWIEDERHERSTELLUNG)

Bei den meisten Bildschirmen zeigt sich nach einer Anzahl von Jahren ein allmähliches Nachlassen der Farbrillanz. Mit der Option FARBWIEDERHERSTELLUNG in den Menüs EINFACH und sRGB können Sie die Farben in der werkseitigen Qualität wiederherstellen.

1. Bewegen Sie den Joystick nach links oder rechts, um den Modus EINFACH oder sRGB auszuwählen. 2. Bewegen Sie den Joystick nach oben oder unten, um (FARBWIEDERHERSTELLUNG) auszuwählen. Bewegen Sie dann den Joystick nach rechts.

Das Bild wird ausgeblendet, während die Farben wiederhergestellt werden (etwa 2 Sekunden lang). Wenn die Farben wiederhergestellt sind, erscheint das Bild wieder auf dem Bildschirm.

Hinweise

• Bevor Sie diese Funktion verwenden können, muss sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Wenn der Monitor in den Energiesparmodus wechselt, müssen Sie ihn wieder in den normalen Betriebsmodus schalten und 30 Minuten lang abwarten. Unter Umständen müssen Sie die Energiespareinstellungen Ihres Computers ändern, damit der Monitor die gesamten 30 Minuten im normalen Betriebsmodus bleibt. Ist der Monitor nicht bereit, erscheint die folgende Nachricht.

• Aufgrund des natürlichen Alterungsprozesses der Bildröhren lässt sich diese Funktion nach längerer Zeit unter Umständen nicht mehr ausführen.

Einstellen der Bildqualität (BILD)

Mit den Optionen im Menü BILD können Sie die Bildqualität steuern, indem Sie die Moiré-Korrektur und die Farbreinheit einstellen.

• Wenn die Farbe an den Bildschirmrändern ungleichmäßig erscheint, stellen Sie die Farbreinheit ein.
• Wenn elliptische oder wellenförmige Muster auf dem Bildschirm erscheinen, stellen Sie die Moiré-Korrektur ein. Die Werte für MOIRÉ-KORREKTUR und MOIRÉ EINST, die Sie hier einstellen, werden nur für das gerade eingespeiste Eingangssignal gespeichert. Alle anderen Einstellungen werden für alle Eingangssignale gespeichert.

1. Drücken Sie auf den Joystick. Das Hauptmenü MENU erscheint auf dem Bildschirm. 2. Heben Sie mit dem Joystick die Option BILD hervor, und drücken Sie nochmals auf den Joystick. Das Menü BILD wird auf dem Bildschirm angezeigt. 3. Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen.

Option	Funktion
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken oberen Bildschirmcke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten oberen Bildschirmcke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der linken unteren Bildschirmcke auf ein Minimum.
FARB-REINHEIT	Reduzieren der Farbungleichmäßigkeiten in der rechten unteren Bildschirmcke auf ein Minimum.
MOIRE-KORREKTUR*	Ein- bzw. Ausschalten der Moiré-Korrektur (EIN/AUS). (MOIRE EINST) erscheint im Menu, wenn Sie EIN wahren.
MOIRE EINST	Einstellen des Grads der Moiré-Korrektur, so daß der Moiré-Effekt möglichst gering ausfällt.

• Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien auf dem Bildschirm verursacht. Diese Linien können durch die Interferenz zwischen dem Muster des Bildes auf dem Bildschirm und dem Phosphor-Pitch-Muster des Monitors entstehen.

Beispiel für den Moiré-Effekt

Hinweis

Das Bild kann verschwommen sein, wenn MOIRE-KORREKTUR auf EIN gesetzt ist.

Einstellen der Konvergenz (KONVG.)

Mit den Optionen im Menü KONVG. können Sie die Bildqualität steuern, indem Sie die Konvergenz einstellen. Die Konvergenz bezieht sich auf die Ausrichtung der Farbsignale für Rot, Grün und Blau.

Wenn Buchstaben oder Linien rote oder blaue Schatten aufweisen, stellen Sie die Konvergenz ein.

Diese Einstellungen werden gespeichert und gelten für alle Eingangssignale.

1. Drücken Sie auf den Joystick.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2. Heben Sie mit dem Joystick die Option KONVG. hervor, und drücken Sie nochmals auf den Joystick.

Das Menü KONVERGENZ wird auf dem Bildschirm angezeigt.

3. Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Option auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um die Einstellung vorzunehmen.

Option Funktion
‡	horizontales Verschieben roter oder blauer Schatten
‡	vertikales Verschieben roter oder blauer Schatten
‡ TOP V KONVER OBEN	vertikales Verschieben roter oder blauer Schatten im oberen Bildschirmbereich
‡ BOT V KONVER UNTEN	vertikales Verschieben roter oder blauer Schatten im unteren Bildschirmbereich

Weitere Einstellungen (OPTION)

Sie können den Monitor von Hand entmagnetisieren, die Menüposition ändern und die Bedienelemente sperren.

1 Drücken Sie auf den Joystick.

Das Hauptmenü MENU erscheint auf dem Bildschirm.

2 Heben Sie mit dem Joystick die Option OPTION hervor, und drücken Sie nochmals auf den Joystick.

Das Menü OPTION wird auf dem Bildschirm angezeigt.

3 Bewegen Sie den Joystick nach oben oder unten, um die gewünschte Einstellung auszuwählen.

Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein.

Entmagnetisieren des Bildschirms

Der Monitor wird automatisch entmagnetisiert, wenn das Gerät eingeschaltet wird.

Wenn Sie den Monitor von Hand entmagnetisieren wollen, bewegen Sie zunächst den Joystick nach oben oder unten, um DEGAUSS auszuwählen. Bewegen Sie dann den Joystick nach rechts.

Der Bildschirm wird etwa 3 Sekunden lang entmagnetisiert. Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse.

Ändern der Menüposition

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

Wenn Sie die Position des Bildschirmmenüs ändern sollen, bewegen Sie zunächst den Joystick nach oben oder unten, um POSITION H (OSD - horizontale Position) oder POSITION V (OSD - vertikale

Position) auszuwählen. Bewegen Sie den Joystick dann nach links oder rechts, um das Bildschirmmenü zu verschieben.

Sperren der Bedienelemente

Wenn Sie verhindern wollen, dass die Einstellungen geändert werden können, bewegen Sie zunächst den Joystick nach oben oder unten, um

die Option TASTATUR-SPERRE auszuwählen. Bewegen Sie den Joystick dann nach rechts, um EIN auszuwählen.

Jetzt können Sie nur noch den Netzschalter ①, die Option ENDE sowie die Option TASTATUR-SPERRE im Menü

OPTION benutzen. Wenn Sie ein anderes Bedienelement betätigen oder ein anderes Menü auswählen, erscheint die Markierung auf dem Bildschirm.

So haben Sie die Sperrung der Bedienelemente wieder aufgehoben.

Gehen Sie wie oben erläutert vor, und setzen Sie TASTATUR-SPERRE auf AUS.

Zurücksetzen der Einstellungen

Bei diesem Monitor haben Sie drei Möglichkeiten, die Einstellungen zurückzusetzen. Drücken Sie die Taste RESET, um die Einstellungen zurückzusetzen.

Zurücksetzen einer einzelnen Option

Wählen Sie mit dem Joystick die Option aus, die Sie zurücksetzen möchten, und drücken Sie die Taste RESET.

Zurücksetzen aller Einstellungen für das aktuelle Eingangssignal

Drücken Sie die Taste RESET, wenn kein Menü auf dem Bildschirm angezeigt wird. Beachten Sie, dass die folgenden Einstellungen bei diesem Verfahren nicht zurückgesetzt werden:

• Sprache der Bildschirmmenüs (Seite 8) Einstellmodus im Menü FARBE (EINFACH, KOMPLEX, sRGB) (Seite 11)
• Position der Bildschirmmenüs (Seite 14) Sperrung der Bedienelemente (Seite 14)

Zurücksetzen aller Einstellungen für alle Eingangssignale

Halten Sie die Taste RESET mehr als 2 Sekunden lang gedrückt.

Hinweis

Die Taste RESET funktioniert nicht, wenn TASTATURSPERRE auf EIN gesetzt ist.

Technische Merkmale

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützt, wird der Stromverbrauch des Geräts in drei Stufen wie unten erläutert reduziert.

Betriebsmodus	Leistungsaufnahme*	Netzanzeige ①
Normalbetrieb	≤ 170 W grün
1 Bereitschaft	≤ 15 W abwechsclnd	grün und orange
2 Unterbrecchung (Schlaf)**	≤ 15 W abwechsclnd	grün und orange
3 Dcaktiviert*** (Tiefschlaf)**	≤ 1 W orange
Ausgeschaltet 0 W aus

• Die Zahlen geben den Stromverbrauch an, wenn keine USB-kompatiblen Peripheriegeräte an den Monitor angeschlossen sind. „Schlaf“ und „Tiefschlaf“ sind Energiesparmodi, die von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurden. * Wenn der Computer in den Energiesparmodus wechselt, wird kein Eingangssignal mehr eingegeben, und KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm, bevor der Monitor in den deaktivierten Modus wechselt. Nach einigen Sekunden schaltet der Monitor in den Energiesparmodus.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte) erscheinen

Die Linien, die vor allem bei einem hellen (normalerweise weißen) Bildschirmhintergrund auf dem Bildschirm zu sehen sind, sind bei einem Trinitron-Monitor normal und keine Fehlfunktion. Es handelt sich dabei um Schatten der Dämpfungsdrähte, mit denen die Streifenmaske stabilisiert wird. Die Streifenmaske ist ein wichtiges Merkmal der Trinitron-Bildröhren. Sie bewirkt, dass mehr Licht auf den Bildschirm gelangt, und ermöglicht eine höhere Farbintensität und Detailgenauigkeit.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm.

Die Meldung KEIN EINGANGSSIGNAL erscheint in Zeile 1

Gibt an, dass am ausgewählten Eingang kein Eingangssignal anliegt.

2 Der ausgewählte Eingang

Diese Meldung gibt den ausgewählten Anschluss (EINGANG 1 oder EINGANG 2) an.

3 Abhilfemaßnahmen

Eine oder mehrere der folgenden Meldungen erscheinen möglicherweise auf dem Bildschirm.

• Wird AM COMPUTER AKTIVIEREN auf dem Bildschirm angezeigt, drücken Sie eine beliebige Taste am Computer, oder bewegen Sie die Maus. Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn WAHLSCHALTER INPUT DRÜCKEN auf dem Bildschirm erscheint, wechseln Sie das Eingangssignal (Seite 8).
• Wenn SIGNALKABEL PRÜFEN auf dem Bildschirm erscheint, überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist (Seite 6).

Die Meldung NICHT IM ABTASTBEREICH erscheint in Zeile 1

Gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht.

Ausgewählter Anschluss und Grenzen des aktuellen Eingangssignals

Diese Meldung gibt den ausgewählten Anschluss (EINGANG 1 oder EINGANG 2) an. Wenn der Monitor die Grenzen des aktuellen Eingangssignals erkennt, werden die Horizontal- und die Vertikalfrequenz ebenfalls angezeigt.

3 Abhilfemaßnahmen

SIGNAL-TIMING ÄNDERN erscheint auf dem Bildschirm. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzen, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 121 kHz und eine Vertikalfrequenz zwischen 48 und 160 Hz ein.

Weitere Informationen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 17.

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach. Führen Sie die Selbstdiagnosefunktion (Seite 19) aus, wenn sich ein Problem mit den im Folgenden empfohlenen Maßnahmen nicht beheben lässt.

Symptom Überprüfen Sieitte folgenden:
Kein Bild
Die Netzanzeige ① leuchtet nicht	Das Netzkabel muß korrekt angeschlossen sein.Der Monitor muß am Netzschalter ① eingeschaltet sein.
Die Meldung KEIN EINGANGSSIGNAL erscheint auf dem Bildschirm, oder die Nettanzige ① leuchtet orange oder wechselt zwischen grün und orange	Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den Buchsen sitzen (Seite 6).Der Schalter INPUT muß korrekt eingestellt sein (Seite 8).Achten Sie daraufuf, daß am Videoeingangsanschluss keine Stifte verbogen oder eingedrück sind.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDer Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewogen Sie die Maus.Uberprüften Sie, ob der Computer eingeschaltet ist.Die Grafikkarte muß korrekt im richtig Bus-Stockplatz sitzen.
Die Meldung NICHT IM ABTASTBEREICH erscheint auf dem Bildschirm	Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDie Videofrequenz muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen altenen Monitor durch diesen Monitor ersetzt haben, schreiben Sie den alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein:Horizontal: 30 - 121 kHzVertical: 48 - 160 Hz
Es wird keine Meldung angezeigt, und die Nettanzeige ① leuchtet grün oder blinkt orange	Verwenden Sie die Selfdist diagnosefungtion (Seite 19).
Das Bild flimmert, springt, ozzilliert oder ist gestört	Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Leuchtstofffröhren, Fernsehergeräte oder Ventilatoren aus der Höhe des Monitors.Halten Sie den Monitor von Stromleitungen fern.Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitereinstellung nach.Uberprüften Sie, ob der Grafikmodus und die Frequenz des Eingangssignalson von dieser Monitor entsprechet werden (Appendix). Auch wenn die Frequenz innerhalb des Unterstützungen Bereichs liegt, arbeiten einzelne Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequency) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwendmen • Stellen	Sie Helligkeit und Kontrast ein (Seite 10).Entmagnetischen Sie den Monitor* (Seite 14).Wenn Sie MOIRE-KORREKTUR auf EIN gesetzt haben, kann das Bild verschwendmen sein. Schwächen Sie in dieser Fall die Moiré-Korrektur ab, oder setzen Sie MOIRE-KORREKTUR auf AUS (Seite 13).
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmveränderungskabel und/oder Videoschaltboxen, wenn diese Phänomen auftritt.Uberprüften Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder die Bildgroße ist nicht korrekt	Drücken Sie die Taste ASC (Seite 8).Stellen Sie die Bildgroße bzw. die Position (Seite 11) ein. Beachten Sie, daß bei bestimmt den Vidcomodi die Anzige nicht den gesamten Bildschirm füllt.
Die Bildränder sind gekräummt • Stellen Sie die Geometrie ein (Seite 11).

(Fortsetzung)

Symptom Überprüfen Sieitte folgenden:
Wellenförmige oder elliptische Moiré-Effekte sind sightbar	• Setzen SiC MOIRE-KORREKTUR auf EIN, und regulierten SiC den Grad der Moiré-Korrektur, bis der Moiré-Effekt auf ein Minimum reduziert ist (Seite 13).Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme• Wahlen Sie ein anderer Muster für ihren Desktop.
Die Farbe ist nicht gleichmäßig	• Entmagnetisieren Sie den Monitor* (Seite 14). Wenn Sie ein Gerät, das ein Magnetfeld erzeugt (z. B. einen Laatsprecher), in deräre des Monitors aufstellen oder wenn Sie die Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig.• Stellen Sie die Farbreinheit ein (Seite 13).
Weiß sieht nicht weiß aus • Stellen Sie die Farbtemperatur ein (Seite 11).• Der 5-BNC-Anschluß muß in der richtigen Reihenfolge angeschlossen sein (Seite 6).
An den Rändern von Buchstaben und Linien sind rote oder blaue Schatten zu sehen	• Stellen Sie die Konvergenz ein (Seite 14).
Die Bedienelemente am Monitor funktionieren nicht (Oberschweit auf dem Bildschirm.)	• Wenn die Tastaturspere auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 14).
Die Funktion FARBWIEDERHERSTELLUNG funktioniert nichtFARBEEINFACH KOMPLEX S BGR5000K 6500K 930 K0500K50 K00FARBIWIEDER-HERSTELLUNG ERST NACH/WARM-UP/VERFÜGBAR	• Bevor Sie diese Funktion verwenden können, muß sich der Monitor mindestens 30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün). Weitere Informationen zur Funktion FARBWIEDERHERSTELLUNG finden Sie auf Seite 13.Andern SiC die Energiesparinstallungen Ihres Computers, damit der Monitor länger als 30 Minuten im normalen Betriebsmodus bleibt.• Aufgrund des natürlichen Alterungsprozesses der Bildhöhe laßt sich diese Funktion nach längercr Zeit unter Umständen nicht mehr ausführten.
Die USB-Peripheriegeräte funktionieren nicht	• Die richtig USB-Anschlüsse müssen fest angeschlossen sein (Seite 7).• Der Monitor muß am Netzschalter ① eingeschaltet sein.Durch den angeschlossenen Computer oder andere Geräte verursachte Probleme• Alle USB-kompatiblen Peripheriegeräte mit eigener Stromversorgung müssen eingeschalten sein.Installieren SiC die neuste Version des Gerätetreibers auf ihrer Computer. Informationen zum geeigneten Gerätetreiber erhalten Sie beim Hersteller des Geräts.Wenn USB-kompatible Peripheriegeräte wie Tastatur oder Maus nicht funktionieren, schreiben SiC sie zunachst direkt an den Computer an, starten SiC den Computer neu, undephären SiC dann die erforderlichen USB-Einstellungen vor. Schließen SiC Tastatur und Maus danach wieder an den Monitor an. Wenn SiC den Computer zum ersten Mal starten, nachdem SiC eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben, Funktionierden die Peripheriegeräte möglicherweise nicht.
Unmittelbar nach dem Einschlten ist ein Summgeräusch zu hören	• Dieses Geräusch wird vom automatischen Entmagnetisierungszyklus verursicht. Wenn Si das Gerät einschlten, wird der Monitor automatisch etwa 3 Sekunden lang entmagnetisiert.

• Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.

Anzeigen des Namens, der Seriennummer und des Herstellungsdatums des Monitors.

Während Videosignale am Monitor eingehen, halten Sie den Joystick mehr als 5 Sekunden lang gedrückt, um ein Feld mit Informationen zum Monitor anzuzeigen.

Beispiel

INFORMATION

MODEL:GDM-FW9011

SER NO:1234567

MANUFACTURED:2000-52

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige ① leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige ① orange leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur, oder bewegen Sie die Maus.

Netzanzeige ①

■ Wenn die Netzanzeige ① grün leuchtet

1 Lösen Sie alle Stecker aus den Videobuchsen 1 und 2, oder schalten Sie den/die angeschlossenen Computer aus. 2 Schalten Sie den Monitor am Netzschalter ① aus und dann wieder ein. 3 Bewegen Sie den Joystick 2 Sekunden lang nach rechts, bevor der Monitor in den Energiesparmodus wechselt.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videogangskabel weiter an, und überprüfen Sie den Zustand des/der Computer.

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an den Kundendienst.

■ Wenn die Netzanzeige ① orange blinkt

Schalten Sie den Monitor am Netzschalter ① aus und dann wieder ein.

Wenn die Netzanzeige ① jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß.

Wenn die Netzanzeige ① immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige ① orange blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an den Kundendienst. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte.

Technische Daten

Kathodenstrahlröhre Streifenabstand 0,23-0,27 mm

Bildschirmdiagonale 61 cm

Ablenkung 90 Grad

FD-Trinitron

Effektive Bildgröße ca. 482,1 x 308,2 mm (B/H)

Anzeigegröße 57,2 cm

Auflösung Maximum (16:10)

Horizontal: 2304 Punkte

Vertikal: 1440 Zeilen

Maximum (4:3)

Horizontal: 2048 Punkte

Vertikal: 1536 Zeilen

Empfohlen (16:10)

Horizontal: 1920 Punkte

Vertikal: 1200 Zeilen

Eingangssignalpegel Videosignal

Analoges RGB-Signal: 0,700 Vp-p (positiv), 75 Ω

Synchronisationssignal

Getrenntes H/V- oder zusammengesetztes

Synchronisationssignal: TTL, 2 kΩ Grün-Signal

Synchronisation ohne Polarität: 0,3 Vp-p (negativ)

Standardanzeigegröße 16:10

ca. 474 × 296 mm (B/H)

4:3

ca. 395 x 296 mm (B/H)

5:4

ca. 370 x 296 mm (B/H)

Ablenkfrequenz* Horizontal: 30 bis 121 kHz

Vertikal: 48 bis 160 Hz

Betriebsspannung 100 bis 240 V Wechselstrom,

50/60 Hz, 2,2 - 1,2 A

Leistungsaufnahme ca. 170 W (ohne angeschlossene

USB-Geräte)

Betriebstemperatur 10 °C bis 40 °C

Abmessungen ca. 571,5 x 500 x 522,5 mm (B/H/T)

Gewicht ca. 42 kg

Mitgeliefertes Zubehör: Dieses Bedienungsanleitung

• Empfohlene Werte für das horizontale und vertikale Timing
• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4.8% des horizontalen Gesamt-Timing oder bei 0.8µSek liegen, je nachdem, welcher Wert höher ist. Die horizontale Austastbreite sollte über 2,3µSek liegen. Die vertikale Austastbreite sollte über 450 µSek liegen.

** Wenn das Eingangssignal GTF-kompatibel ist (GTF = Generalized Timing Formula), stellt die GTF-Funktion des Monitors das Bild automatisch optimal ein.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Inhaltsverzeichnis

Sicherheitshinweise 4
