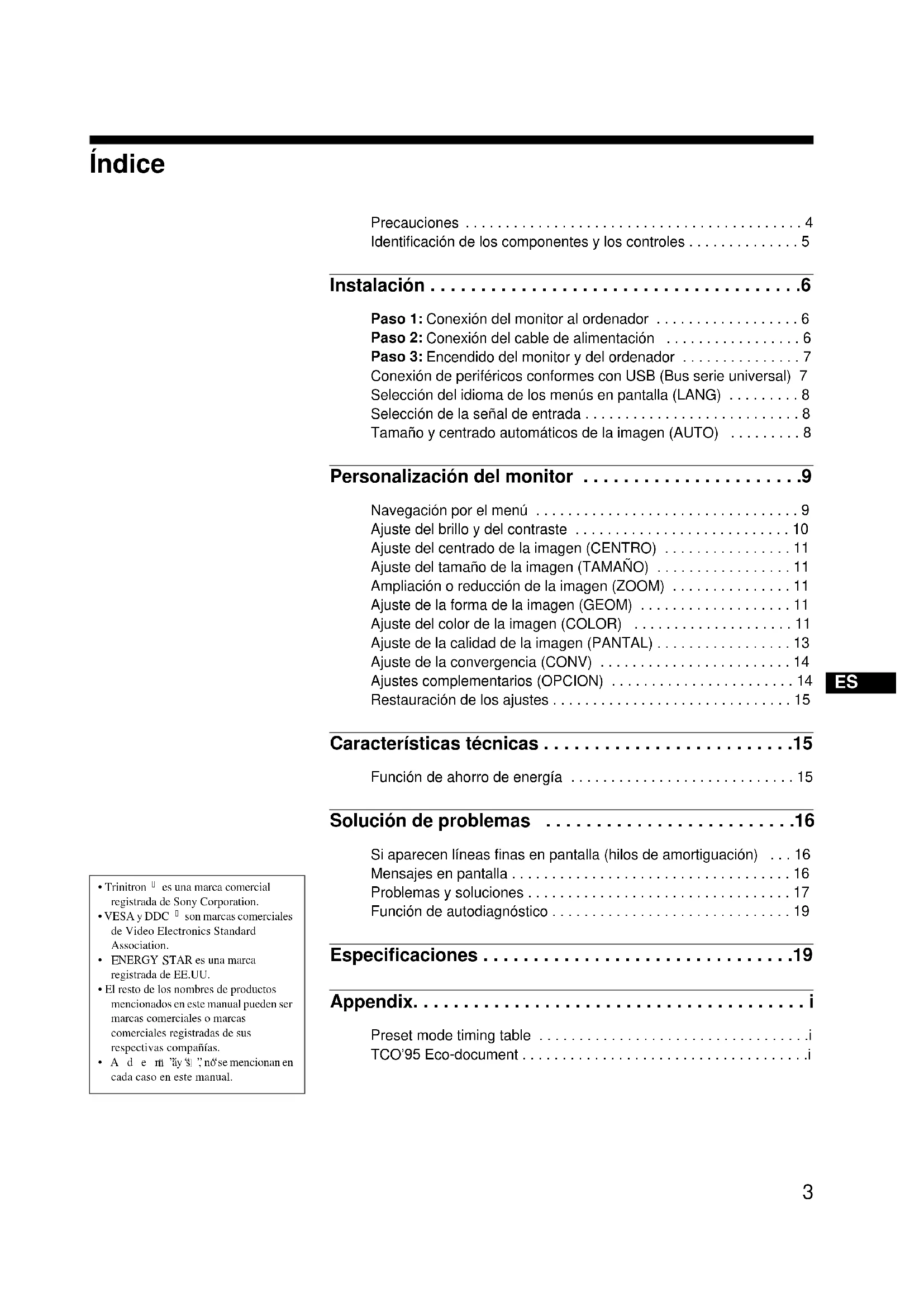

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Identificación de los componentes y los controles . . . . . . . . . . . . . . 5 Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Paso 1: Conexión del monitor al ordenador . . . . . . . . . . . . . . . . . . 6 Paso 2: Conexión del cable de alimentación . . . . . . . . . . . . . . . . . 6 Paso 3: Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 7 Conexión de periféricos conformes con USB (Bus serie universal) 7 Selección del idioma de los menús en pantalla (LANG) . . . . . . . . . 8 Selección de la señal de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Tamaño y centrado automáticos de la imagen (AUTO) . . . . . . . . . 8 Personalización del monitor . . . . . . . . . . . . . . . . . . . . . .9 Navegación por el menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Ajuste del brillo y del contraste . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Ajuste del centrado de la imagen (CENTRO) . . . . . . . . . . . . . . . . 11 Ajuste del tamaño de la imagen (TAMAÑO) . . . . . . . . . . . . . . . . . 11 Ampliación o reducción de la imagen (ZOOM) . . . . . . . . . . . . . . . 11 Ajuste de la forma de la imagen (GEOM) . . . . . . . . . . . . . . . . . . . 11 Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . 11 Ajuste de la calidad de la imagen (PANTAL) . . . . . . . . . . . . . . . . . 13 Ajuste de la convergencia (CONV) . . . . . . . . . . . . . . . . . . . . . . . . 14 Ajustes complementarios (OPCION) . . . . . . . . . . . . . . . . . . . . . . . 14 Restauración de los ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .15 Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . .16 Si aparecen líneas finas en pantalla (hilos de amortiguación) . . . 16 Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i TCO’95 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i4 Precauciones Advertencia sobre las conexiones de alimentación Utilice un cable de alimentación apropiado para el suministro eléctrico local.

• Antes de desconectar el cable de alimentación, espere al menos 30 segundos después de desactivar la alimentación para que se descargue la electricidad estática de la superficie de la pantalla.

• Una vez activada la alimentación, la pantalla se desmagnetiza durante unos 3 segundos. Esto genera un intenso campo magnético alrededor de la pantalla que puede afectar a los datos almacenados en discos y cintas magnéticas situados cerca del monitor. Asegúrese de mantener discos, cintas y equipos de grabación magnéticos alejados del monitor. Instalación No instale el monitor en los siguientes lugares:

• sobre superficies (mantas, colchas, etc.) ni cerca de materiales (cortinas, tapices, etc.) que puedan bloquear los orificios de ventilación

• cerca de fuentes de calor, como radiadores o conductos de aire caliente, ni en lugares sujetos a la luz solar directa

• en lugares sujetos a cambios bruscos de temperatura

• en lugares sujetos a golpes o vibraciones mecánicas

• sobre superficies inestables

• cerca de equipos que generen magnetismo, como transformadores o líneas eléctricas de alta tensión

• cerca o sobre una superficie metálica con carga eléctrica Mantenimiento

• Limpie la pantalla con un paño suave. Si utiliza algún líquido limpiador de cristales, no emplee ningún tipo de producto de limpieza que contenga soluciones antiestáticas o aditivos similares, ya que pueden rayar la superficie de la pantalla.

• No frote, toque ni manipule la superficie de la pantalla con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.

• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina. Transporte Cuando transporte este monitor para su reparación o traslado, utilice la caja y materiales de embalaje originales. No agarre nunca el stick de control cuando transporte el monitor. Uso del soporte basculante giratorio Este monitor puede ajustarse en los ángulos mostrados a continuación. Para encontrar el centro del radio de giro del monitor, alinee el centro de la pantalla de dicho monitor con los puntos de centrado del soporte. Agarre el monitor por su parte inferior con las dos manos cuando lo gire horizontal o verticalmente. El equipo debe instalarse cerca de una toma de fácil acceso. Ejemplo de tipos de enchufe para 100 a 120 V CA para 200 a 240 V CA para 240 V CA solamente Stick de control 165°

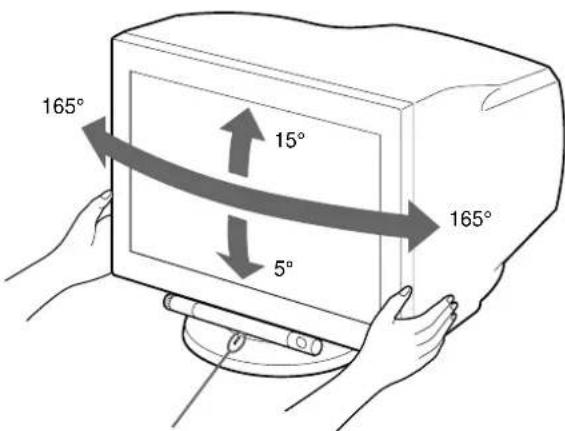

165° 15° Puntos de centrado5

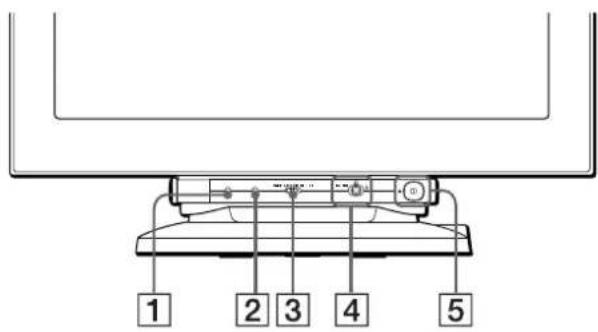

Identificación de los componentes y los controles Consulte las páginas indicadas entre paréntesis para obtener más información.1 Botón RESET (restauración) (página 15)Este botón recupera los valores de fábrica.2 Botón ASC (tamaño y centrado automáticos) (página 8)Este botón ajusta automáticamente el tamaño y centrado de la imagen.3 Interruptor INPUT (de entrada) (página 8)Este interruptor selecciona la señal de entrada de vídeo HD15 o BNC.4 Joystick (página 10)El joystick se utiliza para mostrar el menú y para realizar ajustes en el monitor, incluido el brillo y el contraste. 5 Interruptor e indicador ! (alimentación) (páginas 7, 15, 19)Este botón enciende y apaga el monitor. El indicador de alimentación se ilumina en verde cuando el monitor está encendido, y parpadea en verde y en naranja, o se ilumina en naranja cuando dicho monitor se encuentra en el modo de ahorro de energía.6 Conector AC IN (página 6)Este conector proporciona alimentación de CA al monitor.7 Conectores de flujo de entrada USB (bus serie universal) (página 7)Utilice estos conectores para conectar los dispositivos periféricos USB al monitor.8 Conector de flujo de salida USB (bus serie universal) (página 7)Emplee este conector para conectar el monitor a un ordenador conforme con USB.9 Conector 1 de entrada de vídeo (HD15) (página 6)Este conector introduce las señales de vídeo RVA (0,700 Vp-p, positivas) y de sincronización.* DDC (Display Data Channel) es un estándar de VESA.q; Conector 2 de entrada de vídeo (BNC) (página 6)Este conector introduce las señales de vídeo RVA (0,700 Vp-p, positivas) y las de sincronización. Para utilizar el stick de controlEste monitor dispone de un stick de control basculante con forma cilíndrica. Para utilizar los controles, gire el mando del lado izquierdo hacia abajo para exponer los botones de control. Si no necesita los botones de control, gire el mando hacia arriba para ocultarlos.Si no se utilizan Si se utilizan MENU INPUTASCRESET 21 Parte frontal

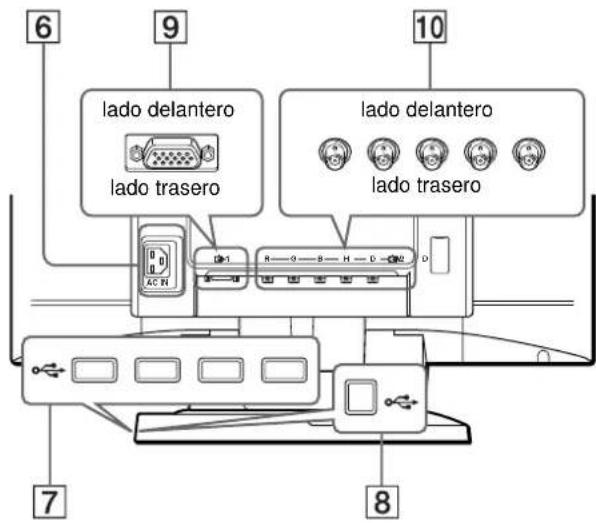

Parte posterior lado traserolado delanterolado traserolado delantero

Terminal Señal1Roja2Verde(Sincronización compuesta en verde)3Azul4 Identificación (Masa)5 Masa DDC* 6Masa roja 7 Masa verdeTerminal Señal8 Masa azul9 DDC+5V*10 Masa11 Identificación (Masa)12 Datos bidireccionales (SDA)*13 Sincronización H.14 Sincronización V.15 Reloj de datos (SCL)*6 Instalación Este monitor funciona con plataformas que empleen frecuencias horizontales comprendidas entre 30 y 121 kHz. Paso 1:Conexión del monitor al ordenador Apague el monitor y el ordenador antes de realizar la conexión. Notas

• No toque los terminales del conector del cable de señal de vídeo, ya que dichos terminales podrían doblarse.

• Cuando conecte el cable de señal de vídeo, compruebe la alineación del conector. No fuerce el conector en el sentido incorrecto, ya que los terminales podrían doblarse.

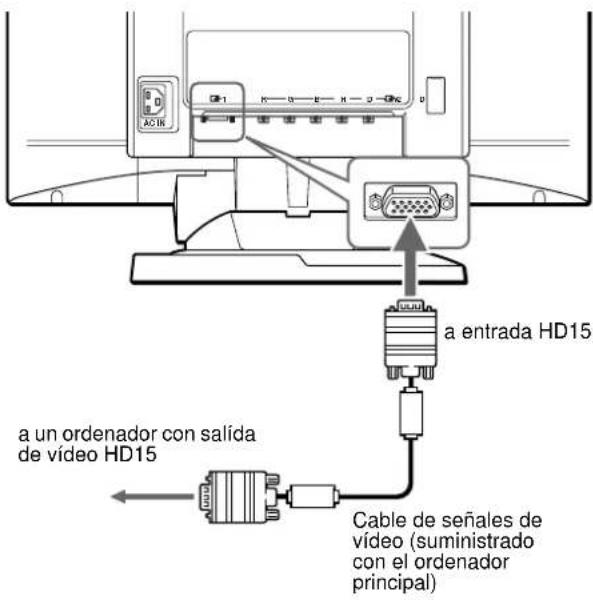

Conexión al conector HD15

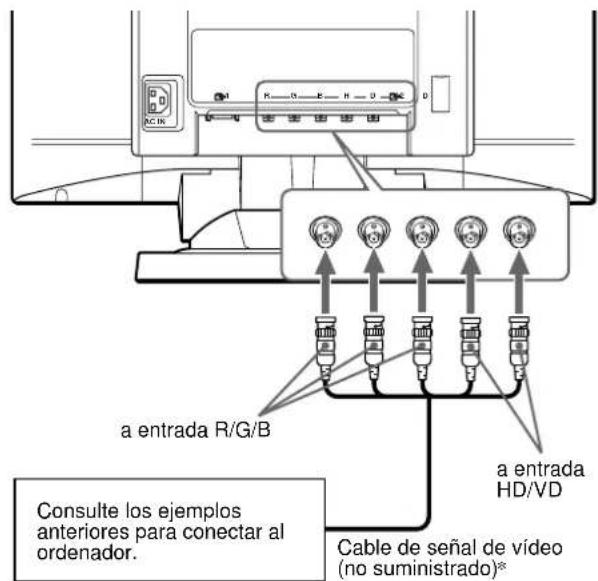

Conexión a los cinco conectores BNC

• Conecte los cables de izquierda a derecha en el siguiente orden: Rojo- Verde-Azul-HD-VD. Nota La característica Plug & Play (DDC) no se aplica a los cinco conectores BNC. Si desea utilizar dicha característica, conecte el ordenador al conector con el cable de señal de vídeo suministrado. Paso 2:Conexión del cable de alimentación Con el monitor y el ordenador apagados, primero conecte el cable de alimentación al monitor y, a continuación, a una toma de corriente. AC INRGBHDVD

Cable de señales de vídeo (suministrado con el ordenador principal) a un ordenador con salída de vídeo HD15 a entrada HD15 AC INRGBHDVD

a entrada R/G/B a entrada HD/VD Consulte los ejemplos anteriores para conectar al ordenador. Cable de señal de vídeo (no suministrado)

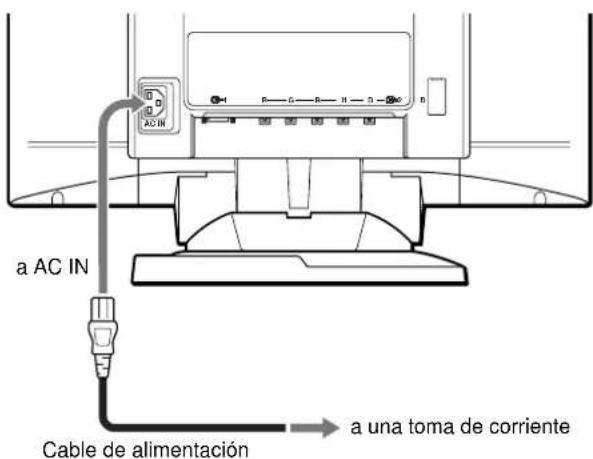

a AC IN a una toma de corriente Cable de alimentación7

Paso 3:Encendido del monitor y del ordenador Primero encienda el monitor y, a continuación, el ordenador. La instalación del monitor ha finalizado. Si fuese necesario, utilice los controles del monitor para ajustar la imagen. Si las imágenes no aparecen en pantalla

• Compruebe que el monitor esté correctamente conectado al ordenador.

• Si SIN SEÑAL DE ENTRADA aparece en la pantalla, cambie la señal de entrada (página 8), y compruebe que la tarjeta gráfica del ordenador esté completamente insertada en la ranura bus correcta.

• Si sustituye un monitor antiguo por este modelo y el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se encuentre entre 30 – 121 kHz, y la vertical entre 48 – 160 Hz. Para obtener más información sobre los mensajes en pantalla, consulte “Problemas y soluciones” en la página 17. Conexión de periféricos conformes con USB (Bus serie universal) El monitor dispone de un conector USB de flujo de salida y de cuatro de flujo de entrada. Permiten conectar rápida y fácilmente dispositivos periféricos conformes con USB (como teclados, ratones, impresoras y escáneres) al ordenador con un cable USB estandarizado. Para emplear el monitor como hub para los dispositivos periféricos, conecte los USB como se ilustra a continuación.

Encienda el monitor y el ordenador.

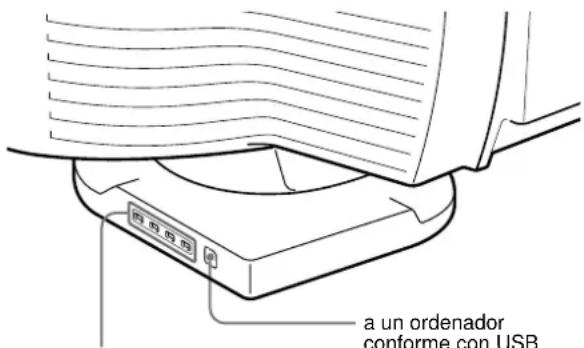

Conecte el ordenador al conector de flujo de salida cuadrado con el cable USB (no suministrado)

Conecte los dispositivos periféricos conformes con USB a los conectores USB de flujo de entrada rectangulares. Notas

• No todos los ordenadores y/o sistemas operativos admiten las configuraciones USB. Consulte el manual de instrucciones del ordenador para averiguar si puede conectar dispositivos USB.

• En la mayoría de los casos, es preciso instalar software de controlador USB en el ordenador central. Consulte el manual de instrucciones del dispositivo periférico para más información.

• El monitor funciona como hub USB siempre que se encuentra encendido o en modo de ahorro de energía.

• Si conecta un teclado o un ratón a los conectores USB y después arranca el ordenador por primera vez, los dispositivos periféricos pueden no funcionar. Primero conecte el teclado y el ratón directamente al ordenador e instale los dispositivos conformes con USB. Después conéctelos a este monitor. a un ordenador conforme con USB a dispositivos periféricos conformes con USB8 Selección del idioma de los menús en pantalla (LANG) Los idiomas disponibles para los menús en pantalla son inglés, francés, alemán, español, italiano, holandés, sueco, ruso y japonés. El ajuste por omisión es el idioma inglés.

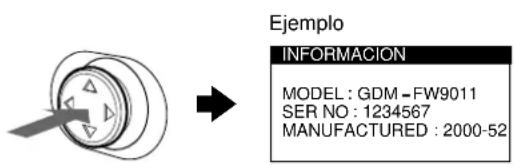

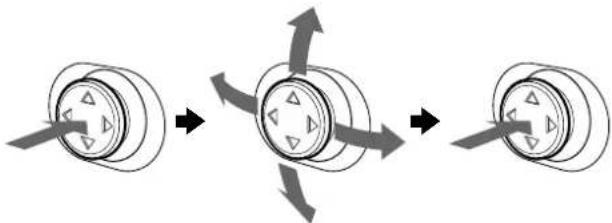

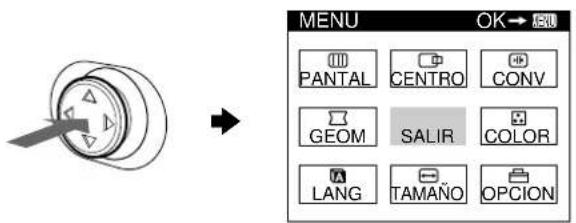

Pulse el joystick. Consulte la página 10 para obtener más información sobre el empleo del joystick.

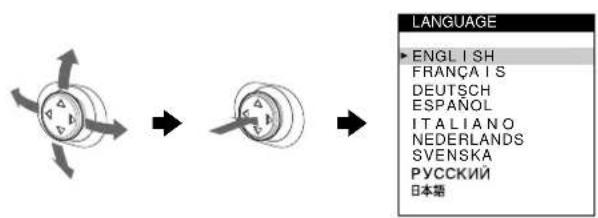

Desplace el joystick para resaltar LANG y vuelva a pulsar dicho joystick.

Desplace el joystick hacia arriba o abajo para seleccionar un idioma y vuelva a pulsar dicho joystick.

• : Japonés Para cerrar el menúPulse el joystick una vez para recuperar el menú principal, y dos veces para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.Para restaurar el idioma inglésPulse el botón RESET mientras el menú LANGUAGE se encuentra en pantalla. Selección de la señal de entrada Es posible conectar dos ordenadores a este monitor utilizando los conectores de entrada de vídeo 1 (HD15) y 2 (BNC). Para conmutar entre los dos ordenadores, utilice el interruptor INPUT. Desplace el interruptor INPUT. El conector actualmente seleccionado (“INPUT 1” : HD15 o “INPUT 2” : BNC) aparece en pantalla durante unos segundos. Nota Si el conector seleccionado no recibe ninguna señal, la pantalla mostrará el mensaje SIN SEÑAL DE ENTRADA. Transcurridos unos segundos, el monitor entra en el modo de ahorro de energía. Si esto ocurre, cambie al otro conector. Tamaño y centrado automáticos de la imagen (AUTO) Es posible ajustar fácilmente la imagen para que llene la pantalla mediante la pulsación del botón ASC (de tamaño y centrado automáticos). Pulse el botón ASC. La imagen llenará la pantalla automáticamente. Notas• Esta función está destinada a emplearse con un ordenador que proporcione imágenes en pantalla completa. Puede no funcionar correctamente si el color de fondo es oscuro o si la imagen de entrada no llena la pantalla hasta los bordes.• La imagen llenará la pantalla hasta los bordes solamente si la relación de aspecto de dicha imagen es de 16:10 y la señal aparece especificada en la tabla de sincronización de modos predefinidos del Apéndice (Appendix). Las imágenes con una relación de aspecto distinta de 16:10 se mostrarán con su resolución real y no llenarán la pantalla hasta los bordes.• La imagen mostrada se mueve durante unos segundos mientras se realiza esta función. Esto no es un fallo de funcionamiento. MENU MENU SALIRCENTROTAMAÑO GEOM PANTALCOLOR LANG CONV OPCION

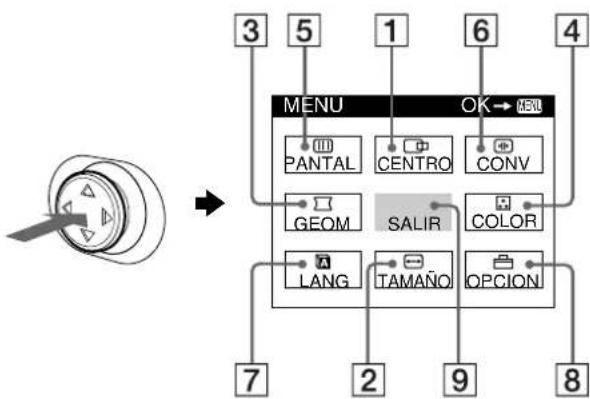

Personalización del monitor Es posible realizar diversos ajustes del monitor mediante el menú en pantalla. Navegación por el menú Pulse el joystick para que aparezca el MENU principal en la pantalla. Consulte la página 10 para obtener más información sobre el empleo del joystick. Utilice el joystick para seleccionar uno de los siguientes menús.

Visualización de la señal de entrada actual Las frecuencias horizontal y vertical de la señal de entrada actual aparecen en el MENU principal. Si la señal se corresponde con uno de los modos predefinidos en fábrica de este monitor, también aparecerá la resolución. Nota En algunos casos, aunque la relación de aspecto de la señal de entrada actual sea de 4:3 o 5:4, la resolución puede aparecer con una relación de aspecto de 16:10 o 16:9. 1 CENTRO (página 11) Seleccione el menú CENTRO para ajustar el centrado o el zoom de la imagen. 2 TAMAÑO (página 11) Seleccione el menú TAMAÑO para ajustar el tamaño o el zoom de la imagen. 3 GEOM (página 11) Seleccione el menú GEOM para ajustar la rotación y forma de la imagen. 4 COLOR (página 11) Seleccione el menú COLOR para ajustar la temperatura del color de la imagen. Puede utilizarlo para hacer coincidir los colores del monitor con los de una imagen impresa. MENU MENU SALIRCENTROTAMAÑO GEOM PANTALCOLOR LANG CONV OPCION

COLOR 5 PANTAL (página 13) Seleccione el menú PANTAL para ajustar la calidad de la imagen. Es posible ajustar la pureza y el efecto de cancelación del muaré. 6 CONV (página 14) Seleccione el menú CONV para ajustar la convergencia horizontal y vertical de la imagen. 7 LANG (página 8) Seleccione el menú LANG para elegir el idioma de los menús en pantalla. 8 OPCION (página 14) Seleccione el menú OPCION para ajustar las opciones del monitor. Éstas incluyen:

• la desmagnetización de la pantalla

• el cambio de la posición del menú en pantalla

• el bloqueo de los controles 9 SALIR Seleccione SALIR para cerrar el menú. PUREZA

frecuencias horizontal y vertical de la señal de entrada actualresolución de la señal de entrada actual (continúa)10

Muestre el MENU principal y seleccione el menú que desee ajustar. Pulse el joystick una vez para que aparezca el MENU principal. A continuación, desplace el joystick hacia arriba, abajo, izquierda o derecha para resaltar el menú deseado. Pulse dicho joystick para seleccionar la opción de menú.

Ajuste el menú. Desplace el joystick hacia arriba, abajo, izquierda o derecha para realizar el ajuste.

Cierre el menú. Pulse el joystick una vez para volver al menú principal, y dos veces para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente transcurridos unos 30 segundos.

Restauración de los ajustes Pulse el botón RESET. Consulte la página 15 para obtener más información sobre la restauración de los ajustes. Ajuste del brillo y del contraste Los ajustes de brillo y contraste se realizan mediante un menú de BRILLO/CONTRASTE independiente. Estos ajustes se almacenan en la memoria para las señales procedentes del conector de entrada actualmente seleccionado.

Desplace el joystick en cualquier dirección. El menú de BRILLO/CONTRASTE aparece en pantalla.

Desplace el joystick hacia arriba o abajo para ajustar el brillo ( ), y hacia la izquierda o la derecha para ajustar el contraste (

Si selecciona el modo sRGB en el menú COLOR Compruebe que los valores de brillo ( ) y contraste (

) están ajustados respectivamente en los números que van a ajustarse en el modo sRGB mostrados en el menú BRILLO/CONTRASTE. En caso contrario, pulse el botón RESET (durante menos de 2 segundos). Para obtener más información sobre el empleo del modo sRGB, consulte “Ajuste del color de la imagen (COLOR)” en la página 11. El menú desaparece automáticamente transcurridos unos 3 segundos.

Ajuste del centrado de la imagen (CENTRO) Este ajuste se almacena en la memoria para la señal de entrada actual.

Pulse el joystick. El MENU principal aparece en pantalla.

Desplace el joystick para resaltar CENTRO y vuelva a pulsar el joystick. El menú TAMAÑO/CENTRO aparece en pantalla.

En primer lugar, suba o baje el joystick a fin de seleccionar para realizar el ajuste horizontal, o para realizar el ajuste vertical. A continuación, desplace el joystick a la derecha o a la izquierda para ajustar el centrado. Ajuste del tamaño de la imagen (TAMAÑO) Este ajuste se almacena en la memoria para la señal de entrada actual.

Pulse el joystick. El MENU principal aparece en pantalla.

Desplace el joystick para resaltar TAMAÑO y vuelva a pulsar el joystick. El menú TAMAÑO/CENTRO aparece en pantalla.

En primer lugar, suba o baje el joystick a fin de seleccionar para realizar el ajuste horizontal, o para realizar el ajuste vertical. A continuación, desplace el joystick a la derecha o a la izquierda para ajustar el tamaño. Ampliación o reducción de la imagen (ZOOM) Este ajuste se almacena en la memoria para la señal de entrada actual.

Pulse el joystick. El MENU principal aparece en pantalla.

Desplace el joystick para resaltar TAMAÑO o CENTRO y vuelva a pulsar el joystick. El menú TAMAÑO/CENTRO aparece en pantalla.

Suba o baje el joystick para seleccionar (zoom), y desplace el joystick a la izquierda o a la derecha para aumentar o reducir la imagen. Nota El ajuste se detiene cuando el tamaño horizontal o el vertical alcanza su valor máximo o mínimo. Ajuste de la forma de la imagen (GEOM) El ajuste (rotación) se almacena en la memoria para todas las señales de entrada. El resto de ajustes se almacenan en la memoria para la señal de entrada actual.

Pulse el joystick. El MENU principal aparece en pantalla.

Desplace el joystick para resaltar GEOM y vuelva a pulsar el joystick. El menú GEOMETRIA aparece en pantalla.

Primero, mueva el joystick arriba o abajo para seleccionar el elemento de ajuste que desee. A continuación, desplace el joystick a la derecha o a la izquierda para realizar el ajuste. Ajuste del color de la imagen (COLOR) Los ajustes de COLOR permiten ajustar la temperatura del color de la imagen mediante la modificación del nivel de color del campo de color blanco. Los colores aparecen con un tono rojizo si la temperatura es baja, y azulado si ésta es alta. Este ajuste resulta útil para hacer coincidir el color del monitor con los colores de una imagen impresa.

Pulse el joystick. El MENU principal aparece en pantalla.

Desplace el joystick para resaltar COLOR y vuelva a pulsar el joystick. El menú COLOR aparece en pantalla.

Desplace el joystick a la derecha o a la izquierda para seleccionar el modo de ajuste. Hay tres tipos de modo de ajuste: FACIL, EXPERTO y sRGB. Ajuste el modo seleccionado según las instrucciones de la página siguiente. Es posible ajustar la temperatura del color en el modo FACIL o EXPERTO para cada uno de los conectores de entrada de vídeo. Seleccione Para girar la imagen expandir o contraer los lados de la imagen desplazar los lados de la imagen hacia la izquierda o la derecha ajustar la anchura de la imagen en la parte superior de la pantalla desplazar la imagen hacia la izquierda o la derecha en la parte superior de la pantalla (continúa)12

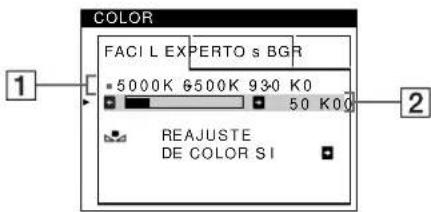

Modo FACIL En el modo FACIL, puede realizar el ajuste fino de la temperatura del color cambiando las tres temperaturas predefinidas: 5000K, 6500K o 9300K.

Mueva el joystick arriba o abajo para seleccionar la fila 1 de temperatura de color. A continuación, desplace el joystick a la derecha o a la izquierda para seleccionar una temperatura de color. Las temperaturas del color predefinidas son 5000K, 6500K y 9300K. El ajuste de fábrica es 9300K. El tono del color blanco cambiará de azulado a rojizo al disminuir la temperatura hasta 6500K y 5000K.

Si es necesario, afine con precisión la temperatura de color. Mueva el joystick hacia arriba o abajo para seleccionar la fila 2 de temperatura de color. A continuación, desplace el joystick a la derecha o a la izquierda para afinar con precisión la temperatura de color. Si ajusta la temperatura del color con precisión, los nuevos ajustes del color se almacenarán en la memoria para cada una de las tres temperaturas del color y la opción 1 del menú en pantalla cambiará de la siguiente forma.

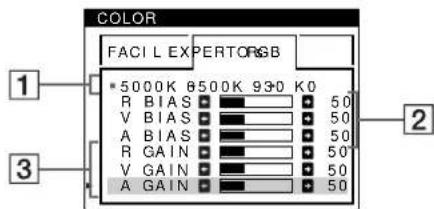

Modo EXPERTO Es posible realizar ajustes adicionales en el color en mayor detalle seleccionando el modo EXPERTO.

Mueva el joystick arriba o abajo para seleccionar la fila 1 de temperatura de color. A continuación, desplace el joystick a la derecha o a la izquierda para seleccionar una temperatura de color.

Mueva el joystick arriba o abajo para seleccionar el elemento de ajuste 2. A continuación, desplace el joystick a la derecha o a la izquierda para ajustar el nivel de negro (BIAS). De esta forma se ajustan las partes oscuras de la imagen.

Mueva el joystick arriba o abajo para seleccionar el elemento de ajuste 3. A continuación, desplace el joystick a la derecha o a la izquierda para ajustar el nivel de blanco (GAIN). De esta forma se ajustan las partes luminosas de la imagen. Es posible ajustar el componente R (rojo), V (verde), A (azul) de la señal de entrada al realizar cambios en las opciones 2 y 3. Si ajusta la temperatura del color con precisión, los nuevos ajustes del color se almacenarán en la memoria para cada una de las tres temperaturas del color y la opción 1 del menú en pantalla cambiará de la siguiente forma.

Modo sRGB El ajuste de color sRGB es un protocolo de espacio de color del sector estándar diseñado para correlacionar los colores mostrados e impresos de productos informáticos que cumplan con sRGB. Para ajustar los colores en el perfil sRGB, basta con seleccionar el modo sRGB en el menú de COLOR. Una vez seleccionado el modo sRGB, los valores de brillo ( ) y contraste (

) se ajustan automáticamente en los valores que van a ajustarse en el modo sRGB. Con el fin de visualizar los colores sRGB correctamente (

) están ajustados respectivamente en los números mostrados en el menú BRILLO/CONTRASTE. En caso contrario, pulse el botón RESET (durante menos de 2 segundos). Para obtener información sobre cómo cambiar el brillo y contraste, consulte “Ajuste del brillo y del contraste” en la página 10.

• los valores de color del ordenador están ajustados en el perfil sRGB. Nota El ordenador y otros productos conectados (como una impresora) deben admitir el modo sRGB. 5000K 6500K 930 K050 K00FACI L EXPERTO s BGRREAJUSTEDE COLOR SICOLOR5000K 6500K 930 K0R BIAS 05V BIAS 05A BIAS 05 RGAIN 05 VGAIN 05 AGAIN 05 FACI L EXPERTO s BGRCOLOR : 56 : 76 PARA s BGR FACI L EXPERTO s BGRREAJUSTEDE COLOR SICOLOR13

Restauración del color mediante los menús FACIL o sRGB (función REAJUSTE DE COLOR) Los colores de la mayoría de los monitores tienden a perder brillo gradualmente después de varios años de empleo. La función REAJUSTE DE COLOR de los menús FACIL y sRGB permite recuperar los niveles originales de fábrica del color.

Desplace el joystick a la derecha o a la izquierda para seleccionar el modo FACIL o sRGB.

En primer lugar, mueva el joystick arriba o abajo para seleccionar (REAJUSTE DE COLOR). A continuación, desplace el joystick a la derecha. La imagen desaparece mientras el color se restaura (aproximadamente 2 segundos). Una vez restaurado el color, la imagen vuelve a aparecer en pantalla. Notas

• Antes de emplear esta función, el monitor debe encontrarse en el modo de funcionamiento normal (indicador de alimentación iluminado en verde) durante al menos 30 minutos. Si el monitor entra en el modo de ahorro de energía, deberá ajustar dicho monitor en el modo de funcionamiento normal y esperar unos 30 minutos para que esté preparado. Es posible que sea necesario definir los ajustes de ahorro de energía del ordenador para que el monitor se mantenga en el modo de funcionamiento normal durante 30 minutos completos. Si el monitor no está preparado, aparecerá el siguiente mensaje.

• El monitor puede perder gradualmente la capacidad para realizar esta función debido al desgaste natural del tubo de imagen. Ajuste de la calidad de la imagen (PANTAL) Los ajustes de PANTAL permiten ajustar la calidad de la imagen controlando el muaré y la pureza.

• Si el color es irregular en las esquinas de la pantalla, ajuste la pureza.

• Si aparecen patrones elípticos u ondulados en pantalla, cancele el muaré. Los ajustes de ELIMINAR MUARE y AJUSTE MUARE se almacenan en la memoria para la señal de entrada actual. Los demás ajustes se almacenan en la memoria para todas las señales de entrada.

Pulse el joystick. El MENU principal aparece en pantalla.

Desplace el joystick para resaltar PANTAL y vuelva a pulsar el joystick. El menú PANTALLA aparece en pantalla.

Primero, mueva el joystick arriba o abajo para seleccionar el elemento de ajuste que desee. A continuación, desplace el joystick a la derecha o a la izquierda para realizar el ajuste.

• El muaré es un tipo de interferencia natural que produce líneas suaves y onduladas en la pantalla. Puede aparecer debido a la interferencia entre el patrón de la imagen en pantalla y el de paso de fósforo del monitor. Nota Es posible que la imagen se aprecie con borrosidad si ELIMINAR MUARE se ajusta en SI. 5000K 6500K 930 K050 K00PREPARADO UNAVEZ CALENTADOFACI L EXPERTO s BGRREAJUSTEDE COLORCOLOR Seleccione Para PUREZA reducir al mínimo las irregularidades del color del ángulo superior izquierdo de la pantalla. PUREZA reducir al mínimo las irregularidades del color del ángulo superior derecho de la pantalla. PUREZA reducir al mínimo las irregularidades del color del ángulo inferior izquierdo de la pantalla. PUREZA reducir al mínimo las irregularidades del color del ángulo inferior derecho de la pantalla. ELIMINAR MUARE

activar (SI) o desactivar (NO) la función de cancelación de muaré. (AJUSTE MUARE) aparece en el menú al seleccionar SI. AJUSTE MUARE ajustar el grado de cancelación de muaré hasta que éste se encuentre al mínimo. Ejemplo de muaré14 Ajuste de la convergencia (CONV) Los ajustes de CONV permiten ajustar la calidad de la imagen mediante el control de la convergencia. Ésta se refiere al alineamiento de las señales de color rojo, verde y azul. Si se aprecian sombras rojas o azules alrededor de las letras o de las líneas, ajuste la convergencia. Estos ajustes se almacenan en la memoria para todas las señales de entrada.

Pulse el joystick. El MENU principal aparece en pantalla.

Desplace el joystick para resaltar CONV y vuelva a pulsar el joystick. El menú CONVERGENCIA aparece en pantalla.

Primero, mueva el joystick arriba o abajo para seleccionar el elemento de ajuste que desee. A continuación, desplace el joystick a la derecha o a la izquierda para realizar el ajuste. Ajustes complementarios (OPCION) Es posible desmagnetizar el monitor, cambiar la posición del menú y bloquear los controles manualmente.

Pulse el joystick. El MENU principal aparece en pantalla.

Desplace el joystick para resaltar OPCION y vuelva a pulsar el joystick. El menú OPCION aparece en pantalla.

Mueva el joystick arriba o abajo para seleccionar el elemento de ajuste que desee. Ajuste la opción seleccionada de acuerdo con las siguientes instrucciones.

Desmagnetización de la pantalla El monitor se desmagnetiza automáticamente al activar la alimentación. Para desmagnetizar el monitor manualmente, primero desplace el joystick arriba o abajo a fin de seleccionar (DESMAGNET). A continuación, desplace el joystick a la derecha. La pantalla se desmagnetiza durante unos 3 segundos. Si es preciso aplicar un segundo ciclo de desmagnetización, espere al menos 20 minutos antes de aplicarlo para obtener los mejores resultados posibles.

Cambio de la posición del menú Cambie la posición del menú si bloquea la imagen en pantalla. Para cambiar la posición en pantalla del menú, primero desplace el joystick arriba o abajo para seleccionar (POSICION MENU H) como ajuste horizontal o (POSICION MENU V) como ajuste vertical. A continuación, mueva el joystick a la derecha o a la izquierda para desplazar el menú en pantalla.

Bloqueo de los controles Para proteger los datos de ajuste mediante el bloqueo de los controles, mueva el joystick arriba o abajo para seleccionar (BLOQUEO DE AJUSTES). A continuación, desplace el joystick a la derecha para seleccionar SI. Sólo funcionarán el interruptor ! (alimentación), SALIR y (BLOQUEO DE AJUSTES) del menú OPCION. Si se seleccionan otras opciones, la marca aparecerá en pantalla. Para cancelar el bloqueo de los controles Repita el anterior procedimiento y ajuste (BLOQUEO DE AJUSTES) en NO. Seleccione Para que las sombras rojas o azules se desplacen en sentido horizontal que las sombras rojas o azules se desplacen en sentido vertical TOP

que las sombras rojas o azules de la parte superior de la pantalla se desplacen en sentido vertical BOT

que las sombras rojas o azules de la parte inferior de la pantalla se desplacen en sentido vertical15

Restauración de los ajustes Este monitor dispone de los siguientes métodos de restauración. Utilice el botón RESET para restaurar los ajustes.

Restauración de una sola opción de ajuste Emplee el joystick para seleccionar la opción de ajuste que desee restaurar, y pulse el botón RESET.

Restauración de todos los datos de ajuste para la señal de entrada actual Pulse el botón RESET cuando la pantalla no muestre ningún menú. Tenga en cuenta que las siguientes opciones no se restauran mediante este método:• idioma de los menús en pantalla (página 8)• modo de ajuste del menú COLOR (FACIL, EXPERTO, sRGB) (página 11)• posición de los menús en pantalla (página 14)• bloqueo de los controles (página 14)

Restauración de todos los datos de ajuste para todas las señales de entrada Pulse y mantenga pulsado el botón RESET durante más de 2 segundos. Nota El botón RESET no funcionará si (BLOQUEO DE AJUSTES) está ajustado en SI

Características técnicas Función de ahorro de energía Este monitor cumple las directrices de ahorro de energía establecidas por VESA, NERGY TAR y NUTEK. Si el monitor se conecta a un ordenador o tarjeta gráfica de vídeo conforme con DPMS (Display Power Management Signaling), dicho monitor reducirá automáticamente el consumo de energía en tres etapas como se muestra a continuación.* Las cifras reflejan el consumo de energía cuando no hay ningún periférico compatible con USB conectado al monitor.** “Sleep” y “deep sleep” son modos de ahorro de energía definidos por la Agencia de protección del medio ambiente (Environmental Protection Agency).*** Cuando el ordenador entra en el modo de ahorro de energía, la señal de entrada se interrumpe y SIN SEÑAL DE ENTRADA aparece en pantalla antes de que el monitor entra en el modo activo inactivo. Después de unos segundos, el monitor entra en el modo de ahorro de energía.RESETModo de alimentaciónConsumo de energía*Indicador ! (alimentación)funcionamiento normal 170 W verde1 espera 15 W alternación entre verde y naranja2 reposo (sleep)** 15 W alternación entre verde y naranja3 activo inactivo***(deep sleep)** 1 W naranjaalimentación desactivada0 W apagado16 Solución de problemas Antes de ponerse en contacto con personal de servicio técnico, consulte esta sección. Si aparecen líneas finas en pantalla (hilos de amortiguación) Las líneas que se aprecian en pantalla, especialmente cuando el color de fondo es luminoso (normalmente blanco), son normales en los monitores Trinitron. No se trata de un fallo de funcionamiento. Son sombras de los hilos de amortiguación utilizados para estabilizar la rejilla de apertura. La rejilla de apertura es el elemento esencial por el que el tubo de imagen Trinitron es único, permitiendo que la pantalla reciba más iluminación, por lo que las imágenes aparecen con más brillo y más detalle. Mensajes en pantalla Si la señal de entrada presenta algún problema, la pantalla mostrará alguno de los siguientes mensajes. Si aparece SIN SEÑAL DE ENTRADA en la línea

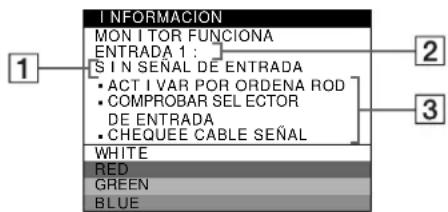

Esto indica que no se recibe ninguna señal del conector seleccionado. Si aparece FUERA DEL RANGO DE AJUSTE en la línea

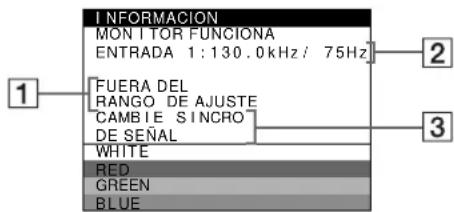

Esto indica que las especificaciones del monitor no admiten la señal de entrada. Para más información, consulte “Problemas y soluciones” en la página 17. 2 Conector seleccionado Este mensaje muestra qué conector se encuentra actualmente seleccionado (ENTRADA 1 o ENTRADA 2). Hilos de amortiguación MON I TOR FUNCIONAENTRADA 1 :S I N SEÑAL DE ENTRADAACT I VAR POR ORDENA RODCOMPROBAR SEL ECTORDE ENTRADACHEQUEE CABLE SEÑALWH I T E RED GREEN BLUE I NFORMACION 3 Soluciones Es posible que uno o más de los siguientes mensajes aparezca en pantalla.

• Si ACTIVAR POR ORDENADOR aparece en pantalla, pulse cualquier tecla del ordenador o mueva el ratón, y verifique que la tarjeta gráfica de dicho ordenador se ha encajado completamente en la ranura de bus correcta.

• Si el mensaje COMPROBAR SELECTOR DE ENTRADA aparece en pantalla, cambie la señal de entrada (página 8).

• Si el mensaje CHEQUEE CABLE SEÑAL aparece en pantalla, compruebe que el monitor esté correctamente conectado al ordenador (página 6). 2 Conector seleccionado y las frecuencias de la señal de entrada actual Este mensaje muestra qué conector se encuentra actualmente seleccionado (ENTRADA 1 o ENTRADA 2). Si el monitor reconoce las frecuencias de la señal de entrada actual, las frecuencias horizontal y vertical también aparecerán. 3 Soluciones CAMBIE SINCRO DE SEÑAL aparece en pantalla. Si sustituye un monitor antiguo por este, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se encuentre entre 30 – 121 kHz, y la vertical entre 48 – 160 Hz. 1:130.0kHz/ H57z

Problemas y soluciones Si el problema lo causa el ordenador u otro equipo conectado, consulte el manual de instrucciones del equipo conectado. Utilice la función de autodiagnóstico (página 19) si las siguientes recomendaciones no ayudan a solucionar el problema. Problema Compruebe lo siguiente Ausencia de imagen Si el indicador ! (alimentación) no está iluminado

• Compruebe que el cable de alimentación esté correctamente conectado.

• Compruebe que el interruptor ! (alimentación) esté en la posición de “activado”. Si el mensaje SIN SEÑAL DE ENTRADA aparece en pantalla, o si el indicador ! (alimentación) está iluminado en naranja o alterna entre verde y naranja

• Compruebe que el cable de señal de vídeo esté correctamente conectado y que todos los enchufes estén firmemente insertados en las tomas (página 6).

• Compruebe que el ajuste del interruptor INPUT sea correcto (página 8).

• Compruebe que los terminales del conector de entrada de vídeo no estén doblados ni arrancados. xProblemas causados por el ordenador u otro equipo conectado

• El ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

• Compruebe que la alimentación del ordenador esté activada.

• Compruebe que la tarjeta gráfica esté completamente insertada en la ranura bus adecuada. Si el mensaje FUERA DEL RANGO DE AJUSTE aparece en pantalla xProblemas causados por el ordenador u otro equipo conectado

• Compruebe que el margen de frecuencia de vídeo se encuentre dentro del especificado para el monitor. Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo y ajuste el margen de frecuencia de acuerdo con lo siguiente. Horizontal: 30 – 121 kHz Vertical: 48 – 160 Hz Si no aparece ningún mensaje y el indicador ! (alimentación) se ilumina en verde o parpadea en naranja

• Utilice la función de autodiagnóstico (página 19). La imagen parpadea, se ondula, oscila o aparece codificada

• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros monitores, impresoras láser, luces fluorescentes, televisores o ventiladores eléctricos.

• Aleje el monitor de líneas eléctricas.

• Enchufe el monitor en una toma de CA diferente, preferiblemente de otro circuito.

hacia la izquierda o la derecha. xProblemas causados por el ordenador u otro equipo conectado

• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado al monitor.

• Asegúrese de que este monitor acepta el modo gráfico y la frecuencia de la señal de entrada (Appendix). Aunque la frecuencia se encuentre dentro del margen adecuado, algunas tarjetas gráficas pueden tener un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.

• Ajuste la frecuencia de barrido del ordenador (frecuencia vertical) para que la imagen presente la mejor calidad posible. La imagen aparece borrosa • Ajuste el brillo y el contraste (página 10).

• Desmagnetice el monitor* (página 14).

• Si ELIMINAR MUARE está activada (SI), la imagen puede aparecer borrosa. Disminuya el efecto de cancelación de muaré o ajuste ELIMINAR MUARE en NO (página 13). Aparecen imágenes fantasma • No utilice cables prolongadores de vídeo ni dispositivos de conmutación de vídeo.

• Compruebe que todos los enchufes estén firmemente insertado en sus tomas. La imagen aparece descentrada o con un tamaño incorrecto

• Pulse el botón ASC (página 8).

• Ajuste el tamaño o el centrado (página 11). Tenga en cuenta que ciertos modos de vídeo no llenan la pantalla hasta los bordes. Los bordes de la imagen aparecen curvos

• Ajuste la geometría (página 11). (continúa)18

• Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor resultado posible. Es posible que se oiga un zumbido, pero no es un fallo de funcionamiento. Visualización del nombre, número de serie y fecha de fabricación de este monitor. Mientras el monitor recibe una señal de vídeo, pulse y mantenga pulsado el joystick durante más de 5 segundos para que aparezca el cuadro de información de este monitor. Se aprecian patrones ondulados o elípticos (muaré)

• Ajuste ELIMINAR MUARE en SI y ajuste el grado de cancelación de muaré hasta que éste sea mínimo (página 13). xProblemas causados por el ordenador u otro equipo conectado

• Cambie el patrón de escritorio. El color no es uniforme • Desmagnetice el monitor* (página 14). Si coloca equipos que generen campos magnéticos, como altavoces, cerca del monitor, o si cambia la orientación del monitor, el color puede perder uniformidad.

• Ajuste la pureza (página 13). El blanco no parece blanco • Ajuste la temperatura del color (página 11).

• Compruebe que los cinco conectores BNC estén conectados en el orden correcto (página 6). Las letras y las líneas muestran sombras rojas o azules en los bordes

• Ajuste la convergencia (página 14). Los botones del monitor no funcionan ( aparece en pantalla)

• Si la función de bloqueo de los controles está ajustada en SI, ajústela en NO (página 14). La función REAJUSTE DE COLOR no se activa

• Antes de emplear esta función, el monitor debe encontrarse en el modo de funcionamiento normal (indicador de alimentación iluminado en verde) durante al menos 30 minutos. Para obtener más información sobre el empleo de la función REAJUSTE DE COLOR, consulte la página 13.

• Defina los ajustes de ahorro de energía del ordenador para mantener el monitor en el modo de funcionamiento normal durante más de 30 minutos.

• El monitor puede perder gradualmente su capacidad para realizar esta función debido al desgaste natural del tubo de imagen. Los periféricos USB no funcionan • Compruebe que los conectores USB apropiados estén firmemente conectados (página 7).

• Compruebe que el interruptor ! (alimentación) se encuentre en la posición de activación. xProblemas causados por el ordenador u otro equipo conectado

• Compruebe que se hayan encendido los dispositivos periféricos USB que tengan fuentes de alimentación independientes.

• Instale la última versión del controlador de dispositivo en el ordenador. Póngase en contacto con el fabricante del dispositivo para obtener más información sobre el controlador de dispositivo apropiado.

• Si el teclado o el ratón conforme con USB no funciona, conéctelos directamente al ordenador, reinicie éste y realice los cambios necesarios en los ajustes USB. A continuación vuelva a conectar el teclado o el ratón al monitor. Si conecta un teclado o un ratón a los conectores USB y después arranca el ordenador por primera vez, los dispositivos periféricos pueden no funcionar. Se oye un zumbido inmediatamente después de activar la alimentación

• Se trata del sonido normal producido por el ciclo de desmagnetización automática. Al activar la alimentación, el monitor se desmagnetiza automáticamente durante 3 segundos. Problema Compruebe lo siguiente 5000K 6500K 930 K050 K00PREPARADO UNAVEZ CALENTADO FACI L EXPERTO s BGR

Función de autodiagnóstico Este monitor está equipado con una función de autodiagnóstico. Si el monitor u ordenador u ordenadores presentan algún problema, la pantalla se mostrará en blanco y el indicador ! (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador ! (alimentación) está iluminado en naranja, significa que el ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

(alimentación) está iluminado en verde

Desconecte los enchufes de los conectores 1 y 2 de entrada de vídeo, o apague los ordenadores conectados. Pulse el botón ! (alimentación) dos veces para apagar el monitor y, a continuación, encenderlo. Desplace el joystick hacia la derecha durante 2 segundos antes de que el monitor entre en el modo de ahorro de energía.Si aparecen las cuatro barras de color (blanco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de vídeo y compruebe el estado del ordenador u ordenadores.Si las barras de color no aparecen, significa que hay un fallo potencial del monitor. Informe al personal de servicio técnico sobre el estado del monitor.

(alimentación) parpadea en naranja Pulse el botón ! (alimentación) dos veces para apagar el monitor y, a continuación, encenderlo. Si el indicador ! (alimentación) se ilumina en verde, significa que el monitor funciona correctamente. Si el indicador ! (alimentación) sigue parpadeando, significa que hay un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en naranja del indicador ! (alimentación) e informe al personal de servicio técnico sobre el estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie de dicho monitor. Igualmente, tome nota del fabricante y del modelo del ordenador y de la tarjeta gráfica. Especificaciones TRC Paso de la rejilla de apertura de 0,23 – 0,27 mm24 pulgadas, medida diagonal90 grados de deflexiónFD TrinitronTamaño de imagen visualizableAprox. 482,1 308,2 mm (an/al)(19

pulgadas)Imagen de visualización de 22,5"Resolución Máxima (16:10)Horizontal: 2304 puntosVertical: 1440 líneasMáxima (4:3)Horizontal: 2048 puntosVertical: 1536 líneasRecomendada (16:10)Horizontal: 1920 puntosVertical: 1200 líneasNiveles de señal de entradaSeñal de vídeoRVA analógica: 0,700 Vp-p (positiva), 75 Señal SYNCSincronización H/V separada o compuesta: TTL 2 k , Sin polaridad Sincronización en verde: 0,3 Vp-p (negativa)Área de imagen estándar 16:10Aprox. 474 296 mm (an/al) (18

pulgadas)Frecuencia de deflexión* Horizontal: 30 – 121 kHzVertical: 48 – 160 HzCorriente/tensión de entrada de CA100 a 240 V, 50/60 Hz, 2,2 – 1,2 AConsumo de energía Aprox. 170 W (sin dispositivos USB conectados)Temperatura de funcionamiento10°C a 40°CDimensiones Aprox. 571,5

pulgadas)Peso Aprox. 42 kg (92 lb 10 oz)Característica Plug and playDDC1/DDC2B/DDC2Bi, GTF**Accesorios suministrados Este manual de instrucciones* Condición de sincronización horizontal y vertical recomendada• La anchura de sincronización horizontal debe ser superior al 4,8% del tiempo total horizontal o a 0,8 µs, según el que sea superior.• La anchura de supresión horizontal debe ser superior a 2,3 µseg.• La anchura de supresión vertical debe ser superior a 450 µseg.** Si la señal de entrada cumple con la GTF (Fórmula de sincronización generalizada), la función GTF del monitor proporcionará automáticamente una imagen óptima para la pantalla.Diseño y especificaciones sujetos a cambios sin previo aviso. MENU INPUTASCRESET 21Indicador (alimentación)3 Indice
