MANUALE UTENTE U442DOCK15S Tripp Lite

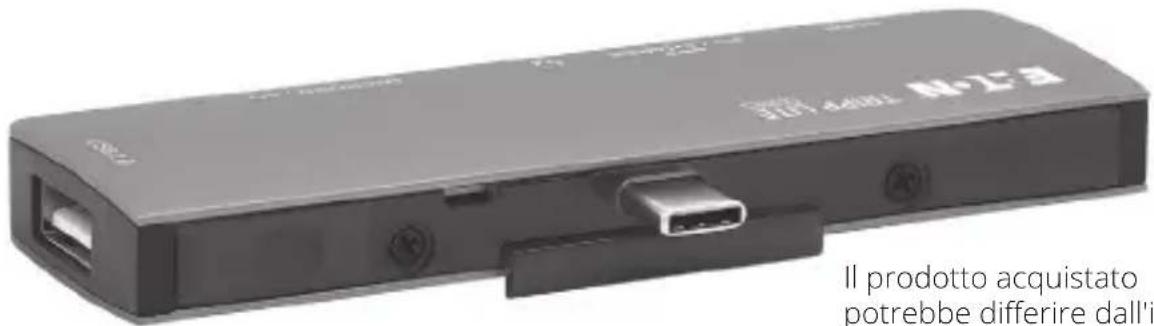

Clip rimovibile per computer portatili e tablet

Modello:

U442-DOCK15-S

USB di tipo C® e USB-C® sono marchi registrati di USB Implementers Forum.

Il prodotto acquistato potrebbe differire dall'i

Il prodotto acquistato potrebbe differire dall'im-magine.

English 1

Español 9

Français 16

Deutsch 23

Caratteristiche del prodotto

• La docking station on-the-go si collega a una porta USB-C per fornire al suo dispositivo video HDMI, audio, dati e porte per schede di memoria.
• La porta USB-C Power Delivery (PD) 3.0 fornisce fino a 60 W di energia al suo dispositivo abilitato USB-C.
• Invia segnali video cristallini 4 K x 2 K @ 30 Hz a un televisore o proiettore HDMI abilitato al 4K.
• La porta USB 2.0 di tipo A supporta velocità di trasferimento dati fino a 480 Mbps ed è retrocompatibile con la porta USB 1.1.
• Gli slot per schede di memoria SD e Micro SD possono essere utilizzati contemporaneamente e supportano la velocità di trasferimento 5 Gbps.
• Ascolti la musica o registri un podcast utilizzando la porta audio 3,5 mm disponibile.
• Conforme a HDMI 1.4 e HDCP 1.4.
• Plug and play design, non richiede alimentazione o driver esterni.

Contenuto della confezione

• U442-DOCK15-S
- Manuale utente

Accessori opzionali

• Cavi audio mini stereo da 3,5 mm serie P312
• Cavi HDMI ad alta velocità serie P569
• U050-XXX-GY-MAX Cavi USB-A a USB Micro-B per impieghi gravosi

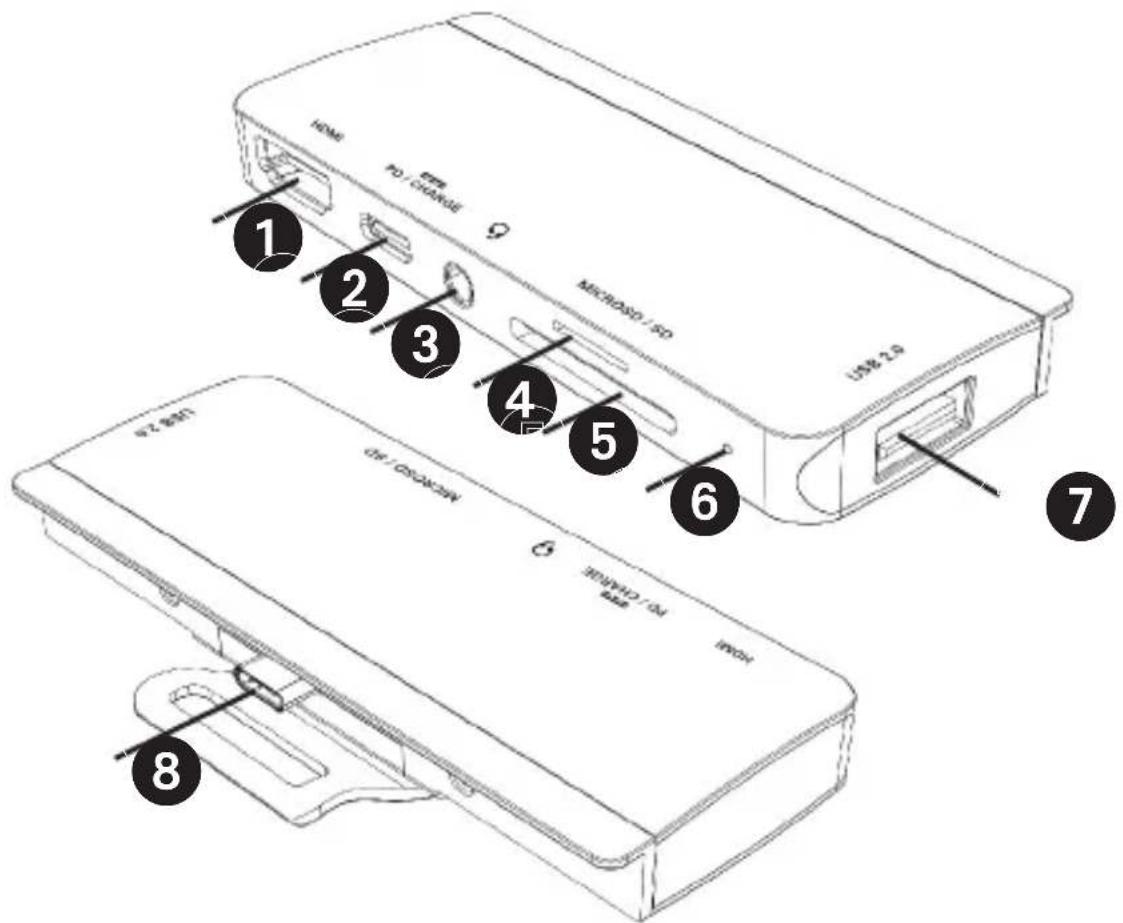

Panoramica del prodotto

HDMI PO / CHANGE MICROSO / SD USB 2.0 1 2 3 4 5 6 7 8 NIO / CHINA NIO / CHINA NIO / CHINA

① Porta HDMI: supporta risoluzioni fino a 4 K x 2 K (3.840 x 2.160) @ 30 Hz
2 Porta USB-C: supporta la ricarica PD fino a 3,0 60 W (20V/3A)
3 3,5 mm Porta audio: supporta l'uscita audio e l'ingresso del microfono
4 Slot per scheda Micro SD
5 Slot per scheda SD
6 LED: si illumina di bianco quando viene fornita l'alimentazione
⑦ USB 2,0 di tipo A: Supporta velocità di trasferimento dati fino a 480 Mbps
⑧ USB 3,2 Gen 1 di tipo C (maschio)

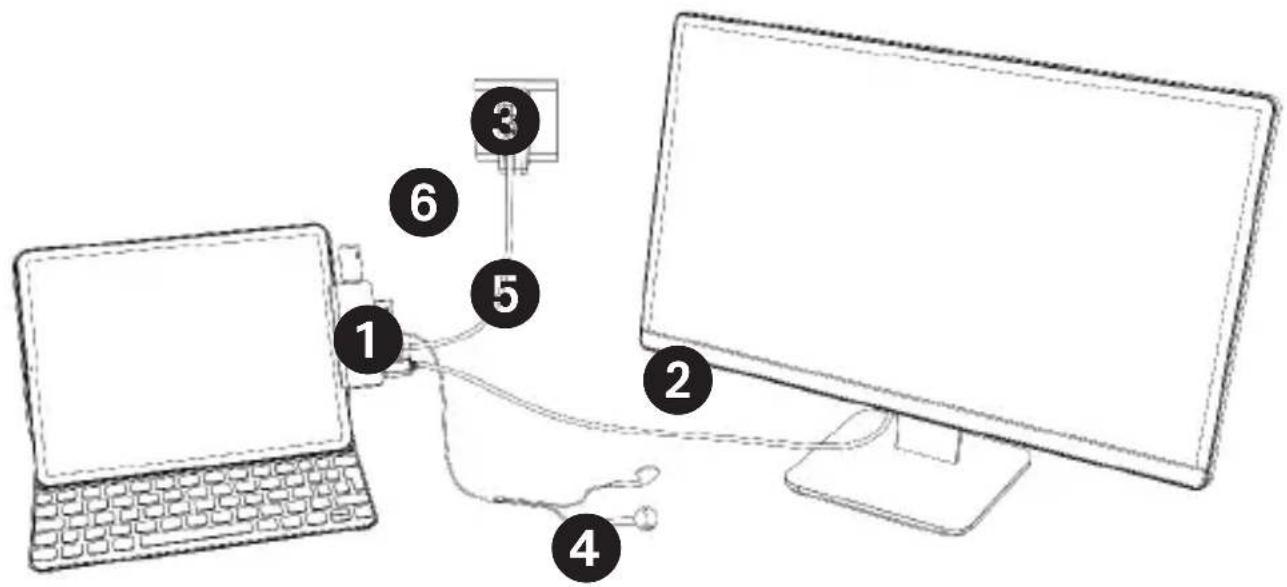

Installazione

① Colleghi il connettore maschio USB 3.2 Gen 1 di tipo C al suo dispositivo abilitato alla tecnologia USB-C.

Nota: inserisca fino a quando la clip è completamente fissata al suo dispositivo o fino a quando si sente un clic.

2 Utilizzando un cavo HDMI, come serie P569 (venduto separatamente), colleghi la porta HDMI al suo monitor, TV o proiettore.
3 Colleghi l'alimentatore o l'adattatore del suo dispositivo USB-C alla porta USB-C PD 3.0 disponibile.
4 Colleghi le cuffie o un microfono alla porta 3,5 mm.
5 Inserisca una scheda di memoria SD o Micro SD nello slot corrispondente per accedere alla memoria esterna.

Nota: entrambi gli slot delle schede di memoria possono essere utilizzati contemporaneamente.

6 Trasferisca i dati fino a 480 Mbps utilizzando la porta USB di tipo A 2.0.

Specifiche

Connettore di ingresso
USB-C (x1) USB 3.2 Gen 1 di tipo	C (maschio)
Connettori di uscita
USB-A (x1) USB 2.0
USB-C (x1) Solo ricarica USB-C PD
HDMI HDMI
Audio 3,5 mm
Schede di memoria (x1) SD, (x1)	Micro SD
Condizioni ambientali
Temperatura di esercizio da 32 °F a 122 °F (da 0 °C a 50 °C)
Umidità di funzionamento dal 10 al 90% di umidità relativa, senza condensa
Temperatura di conservazione da -4 °F a 158 °F (da -20 °C a 70 °C)
Umidità di conservazione dallo 0 al 95% di umidità relativa, senza condensa
Caratteristiche meccaniche
Dimensioni dell'unità	1,3 x 3,9 x 0,5 pollici (33 x 99 x 12,7 mm)
Peso del dispositivo 0,1 lb. (0,05 kg)
Specifiche
Specifiche HDMI 1,4
Specifiche HDCP 1,4
Risoluzione video massima supportata	HDMI: 3.840 x 2.160 @ 30 Hz
Supporta la profondità del colore (HDMI)	36 bit (12 bit per canale)
Sottocampionamento croma (HDMI)	YCbCr: 4:4:4, 4:2:2, 4:2:0
Specifiche audio Ingresso stereo	audio e microfono
Specifiche di ricarica PD PD 3.0 (60 W)

Garanzia

Garanzia limitata di 3 anni

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro.

Garanzia

Informazioni sulla conformità RAEE per clienti e addetti al riciclaggio (Unione Europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese)
• Restituire la nuova apparecchiatura per il riciclo quando questa diventa un rifiuto.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, in cui si può ragionevolmente prevedere che un guasto del dispositivo possa causare il malfunzionamento dell'apparecchiatura di supporto vitale o comprometterne in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza alcun preavviso. Le foto e le illustrazioni possono differire leggermente dai prodotti reali.

Tutti i diritti riservati

Pubblicazione n. 23-10-264 /

93-3BB8_RevC

Marzo 2024

933BB8
