U442DOCK15S - Station d'accueil Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C nomade
Marque	Tripp Lite (Eaton)
Modèle	U442DOCK15S
Connecteur d'entrée	USB-C mâle USB 3.2 Gen 1
Connecteurs de sortie	USB-A USB 2.0, USB-C PD, HDMI, audio 3.5 mm, SD, Micro SD
Résolution vidéo maximale	4K x 2K (3840 x 2160) à 30 Hz
Spécification HDMI	HDMI 1.4, HDCP 1.4
Charge Power Delivery	PD 3.0 jusqu'à 60 W (20 V / 3 A)
Port USB-A	USB 2.0, 480 Mbit/s
Ports carte mémoire	SD et Micro SD, simultanés, 5 Gbit/s
Port audio	3.5 mm stéréo entrée/sortie microphone
Compatibilité	Plug-and-Play, aucun pilote requis
Alimentation	Via port USB-C PD de l'hôte (adaptateur secteur non fourni)
Dimensions	33 x 99 x 12.7 mm (1.3 x 3.9 x 0.5 po)
Poids	0.05 kg (0.1 lb)
Température de fonctionnement	0 °C à 50 °C (32 °F à 122 °F)
Humidité de fonctionnement	10 à 90 % HR sans condensation
Température de stockage	-20 °C à 70 °C (-4 °F à 158 °F)
Humidité de stockage	0 à 95 % HR sans condensation
Garantie	Garantie limitée de 3 ans
Contenu du carton	Station d'accueil, manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Réparabilité	Non réparable par l'utilisateur. Contacter le support technique.
Sécurité	Utiliser dans un environnement sec. Ne pas exposer à l'humidité ou aux liquides.

FOIRE AUX QUESTIONS - U442DOCK15S Tripp Lite

Quels appareils sont compatibles avec la station d'accueil Tripp Lite U442DOCK15S ?

La station d'accueil est compatible avec tout appareil disposant d'un port USB-C prenant en charge le mode alternatif (DisplayPort Alt Mode) et la Power Delivery. Idéal pour ordinateurs portables, tablettes et smartphones.

Puis-je charger mon ordinateur portable via la station d'accueil ?

Oui, le port USB-C PD 3.0 fournit jusqu'à 60 W (20V/3A) pour charger votre appareil. Assurez-vous que votre ordinateur accepte la charge via USB-C.

Quelle résolution vidéo maximale est prise en charge ?

La station prend en charge jusqu'à 4K x 2K (3840 x 2160) à 30 Hz via HDMI. Elle est compatible HDMI 1.4 et HDCP 1.4.

Puis-je utiliser plusieurs périphériques en même temps ?

Oui, vous pouvez connecter simultanément un écran HDMI, un périphérique USB-A, un casque/microphone et deux cartes mémoire (SD et Micro SD).

Les emplacements pour cartes SD et Micro SD fonctionnent-ils en même temps ?

Oui, les deux emplacements peuvent être utilisés simultanément. Les vitesses de transfert peuvent atteindre 5 Gbit/s.

Puis-je brancher un micro-casque sur le port audio 3,5 mm ?

Oui, le port audio 3,5 mm prend en charge à la fois la sortie audio stéréo et l'entrée microphone. Idéal pour les écouteurs ou casques avec micro.

La station d'accueil nécessite-t-elle une alimentation externe ?

Non, elle est alimentée directement par le port USB-C de votre appareil. Aucune alimentation externe n'est nécessaire, mais vous pouvez brancher un chargeur PD sur le port USB-C pour recharger votre appareil.

Dois-je installer des pilotes pour utiliser la station ?

Non, la station est Plug-and-Play. Elle fonctionne sans pilote supplémentaire sur les systèmes d'exploitation récents (Windows, macOS, Chrome OS, etc.).

Que signifie le voyant LED blanc ?

Le voyant LED blanc s'allume lorsque la station d'accueil est alimentée et prête à l'emploi. Il indique que le courant est fourni.

Quelle est la garantie du produit ?

Le produit bénéficie d'une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication. Pour plus d'informations, consultez le site de support Eaton.

MODE D'EMPLOI U442DOCK15S Tripp Lite

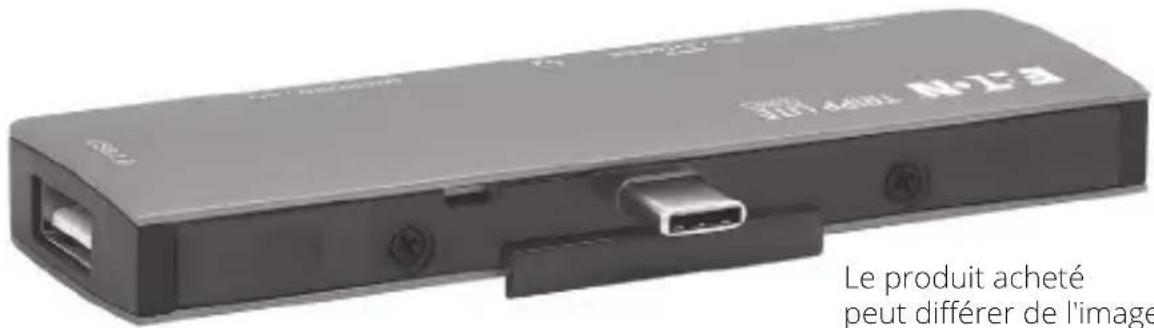

Station d'accueil USB-C

Clip amovible pour ordinateurs portables et tablettes

Modèle :

U442-DOCK15-S

USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum.

English 1

Español 9

Deutsch 23

Italiano 30

Caractéristiques du produit

• La station d'accueil nomade se connecte à un port USB-C pour offrir à votre appareil des ports vidéo HDMI, audio, de données et de carte mémoire.
• Le port USB-C Power Delivery (PD) 3.0 fournit jusqu'à 60 W d'énergie à votre appareil compatible USB-C.
• Envoie des signaux vidéo 4K x 2K à 30 Hz d'une netteté exceptionnelle à un téléviseur ou projecteur HDMI compatible 4K.
  • Le port USB 2.0 Type-A prend en charge des vitesses de transfert de données allant jusqu'à 480 Mbit/s et est rétrocompatible avec l'USB 1.1.
• Les emplacements pour cartes mémoire SD et Micro SD peuvent être utilisés simultanément et prennent en charge des vitesses de transfert de 5 Gbit/s.
• Écoutez de la musique ou enregistrez un podcast en utilisant le port audio 3,5 mm disponible.
  • Compatible avec HDMI 1.4 et HDCP 1.4.
• Conception Plug-and-Play, aucune alimentation externe ni aucun pilote n'est nécessaire.

Contenu du carton d'emballage

• U442-DOCK15-S
- Manuel d'utilisation

Accessoires optionnels :

• Mini-câbles audio stéréo 3,5 mm série P312
• Câbles HDMI haute vitesse série P569
• Câbles robustes USB-A vers USB Micro-B U050-XXX-GY-MAX

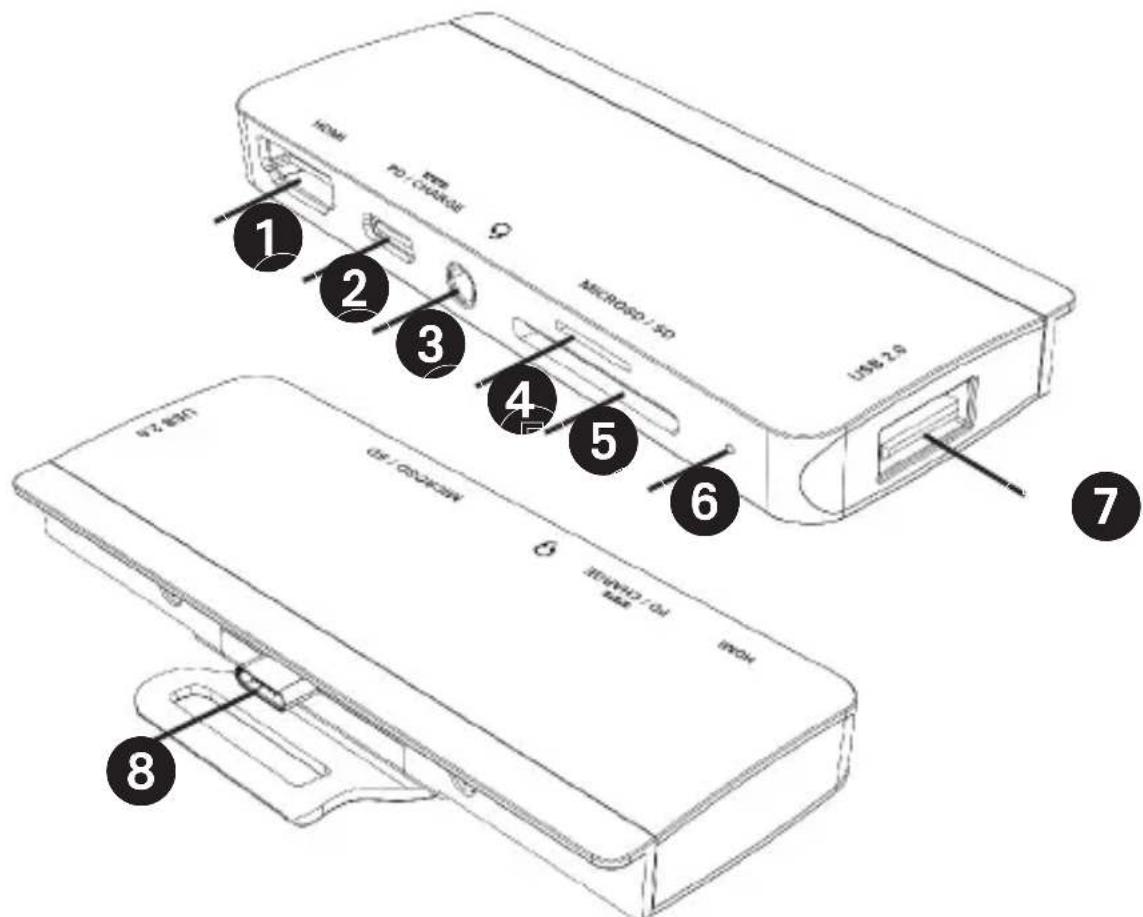

Vue d'ensemble du produit

1 Port HDMI : prend en charge les résolutions jusqu'à 4K x 2K (3 840 x 2 160) à 30 Hz
2 Port USB-C : prend en charge la charge PD 3.0 jusqu'à 60 W (20 V/3 A)
3 Port audio 3,5 mm : prend en charge la sortie audio et l'entrée pour microphone
4 Emplacement pour carte Micro SD
⑤ Emplacement pour carte SD
6 LED : s'allume en blanc lorsque le courant est fourni
7 USB 2.0 Type-A : prend en charge des taux de transfert de données allant jusqu'à 480 Mbit/s
⑧ USB 3.2 Gen 1 Type-C (mâle)

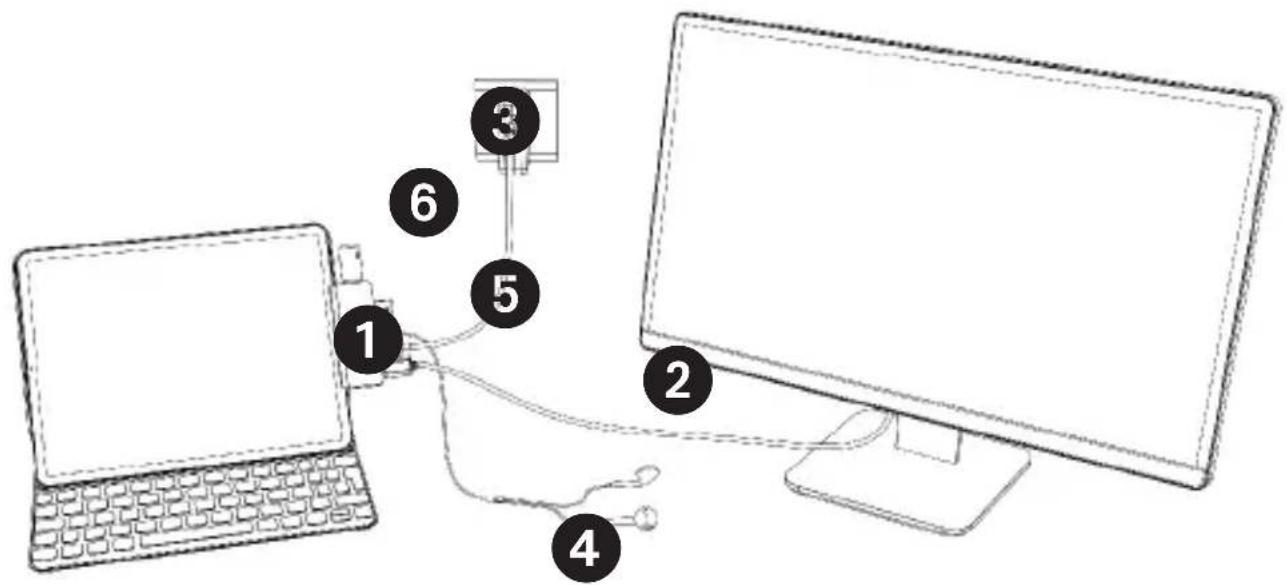

Installation

1 Connectez le connecteur mâle USB 3.2 Gen 1 Type-C à votre appareil compatible USB-C.

Remarque : insérez le clip jusqu'à ce qu'il soit complètement fixé à votre appareil ou jusqu'à ce que vous entendiez un clic.

2 À l'aide d'un câble HDMI, tel que la série P569 (vendu séparément), connectez le port HDMI à votre moniteur, téléviseur ou projecteur.
3 Connectez l'alimentation électrique ou l'adaptateur de votre appareil USB-C au port USB-C PD 3.0 disponible.
4 Connectez un casque ou un microphone au port 3,5 mm.
5 Insérez une carte mémoire SD ou Micro SD dans l'emplacement correspondant pour accéder à la mémoire externe.

Remarque : les deux emplacements de carte mémoire peuvent être utilisés simultanément.

6 Transférez des données jusqu'à 480 Mbit/s en utilisant le port USB 2.0 Type-A.

Caractéristiques

Connecteur d'entrée
USB-C (x1) USB 3.2 Gen 1 Type-¢ (mâle)
Connecteurs de sortie
USB-A (x1) USB 2.0
USB-C (x1) Recharge USB-C PD uniquement
HDMI HDMI
Audio 3,5 mm
Cartes mémoire (x1) SD, (x1) Micro SD
Environnement
Température de fonctionnement	0 °C à 50 °C (32 °F à 122 °F)
Humidité de fonctionnement 1	0 à 90 % HR, sans condensation
Température de stockage -20 °C	à 70 °C (-4 °F à 158 °F)
Humidité de stockage 0 à 95 %	HR, sans condensation
Mécanique
Dimensions de l'appareil 33 x 99	x 12,7 mm (1,3 x 3,9 x 0,5 pi)
Poids de l'appareil 0,05 kg (0,1 lb)
Spécifications
Spécification HDMI 1.4
Spécification HDCP 1.4
Résolution(s) vidéo maximale(s) prise(s) en charge	HDMI : 3 840 x 2 160 à 30 Hz
Prise en charge de la profondeur de couleur (HDMI)	36 bits (12 bits par canal)
Sous-échantillonnage de la chrominance (HDMI)	YCbCr : 4:4:4, 4:2:2, 4:2:0
Spécifications audio Entrée audio stéréo et microphone
Spécification de charge PD PD	B.0 (60 W)

Garantie

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale.

Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.

Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer.

Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Garantie

Informations sur la conformité DEEE pour les clients et les recycleurs (Union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

Tous droits réservés

Publication n° 23-10-264 /

93-3BB8_RevC

Mars 2024

933BB8

Eaton est une marque déposée.

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
