U442DOCK15S - Dockingstation Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Mobile USB-C-Dockingstation
Marke	Tripp Lite (Eaton)
Modell	U442DOCK15S
Eingangsanschluss	USB-C Stecker USB 3.2 Gen 1
Ausgangsanschlüsse	USB-A USB 2.0, USB-C PD, HDMI, Audio 3,5 mm, SD, Micro SD
Maximale Videoauflösung	4K x 2K (3840 x 2160) bei 30 Hz
HDMI-Spezifikation	HDMI 1.4, HDCP 1.4
Power-Delivery-Ladefunktion	PD 3.0 bis 60 W (20 V / 3 A)
USB-A-Anschluss	USB 2.0, 480 Mbit/s
Speicherkartensteckplätze	SD und Micro SD, gleichzeitig, 5 Gbit/s
Audioanschluss	3,5 mm Stereo Mikrofon Ein-/Ausgang
Kompatibilität	Plug-and-Play, kein Treiber erforderlich
Stromversorgung	Über USB-C-PD-Anschluss des Hosts (Netzteil nicht im Lieferumfang)
Abmessungen	33 x 99 x 12,7 mm (1,3 x 3,9 x 0,5 Zoll)
Gewicht	0,05 kg (0,1 lb)
Betriebstemperatur	0 °C bis 50 °C (32 °F bis 122 °F)
Betriebsfeuchtigkeit	10 bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur	-20 °C bis 70 °C (-4 °F bis 158 °F)
Lagerfeuchtigkeit	0 bis 95 % relative Luftfeuchtigkeit, nicht kondensierend
Garantie	Beschränkte 3-Jahres-Garantie
Lieferumfang	Dockingstation, Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Flüssigkeiten verwenden.
Reparierbarkeit	Nicht durch den Benutzer reparierbar. Technischen Support kontaktieren.
Sicherheit	In trockener Umgebung verwenden. Nicht Feuchtigkeit oder Flüssigkeiten aussetzen.

Häufig gestellte Fragen - U442DOCK15S Tripp Lite

Welche Geräte sind mit der Dockingstation Tripp Lite U442DOCK15S kompatibel?

Die Dockingstation ist mit jedem Gerät kompatibel, das über einen USB-C-Anschluss verfügt, der den alternativen Modus (DisplayPort Alt Mode) und Power Delivery unterstützt. Ideal für Laptops, Tablets und Smartphones.

Kann ich meinen Laptop über die Dockingstation laden?

Ja, der USB-C-PD-3.0-Anschluss liefert bis zu 60 W (20 V/3 A) zum Laden Ihres Geräts. Stellen Sie sicher, dass Ihr Computer das Laden über USB-C unterstützt.

Welche maximale Videoauflösung wird unterstützt?

Die Station unterstützt bis zu 4K x 2K (3840 x 2160) bei 30 Hz über HDMI. Sie ist kompatibel mit HDMI 1.4 und HDCP 1.4.

Kann ich mehrere Geräte gleichzeitig verwenden?

Ja, Sie können gleichzeitig einen HDMI-Bildschirm, ein USB-A-Gerät, ein Headset/Mikrofon und zwei Speicherkarten (SD und Micro SD) anschließen.

Funktionieren die SD- und Micro-SD-Kartensteckplätze gleichzeitig?

Ja, beide Steckplätze können gleichzeitig genutzt werden. Die Übertragungsgeschwindigkeiten können bis zu 5 Gbit/s erreichen.

Kann ich ein Headset an den 3,5-mm-Audioanschluss anschließen?

Ja, der 3,5-mm-Audioanschluss unterstützt sowohl den Stereo-Audioausgang als auch den Mikrofoneingang. Ideal für Kopfhörer oder Headsets mit Mikrofon.

Benötigt die Dockingstation eine externe Stromversorgung?

Nein, sie wird direkt über den USB-C-Anschluss Ihres Geräts mit Strom versorgt. Es ist kein externes Netzteil erforderlich, Sie können jedoch ein PD-Ladegerät an den USB-C-Anschluss anschließen, um Ihr Gerät aufzuladen.

Muss ich Treiber installieren, um die Station zu verwenden?

Nein, die Station ist Plug-and-Play. Sie funktioniert ohne zusätzliche Treiber unter aktuellen Betriebssystemen (Windows, macOS, Chrome OS usw.).

Was bedeutet die weiße LED-Anzeige?

Die weiße LED leuchtet auf, wenn die Dockingstation mit Strom versorgt und betriebsbereit ist. Sie zeigt an, dass Strom anliegt.

Wie lautet die Garantie des Produkts?

Das Produkt hat eine beschränkte 3-Jahres-Garantie auf Material- und Verarbeitungsfehler. Weitere Informationen finden Sie auf der Support-Website von Eaton.

BEDIENUNGSANLEITUNG U442DOCK15S Tripp Lite

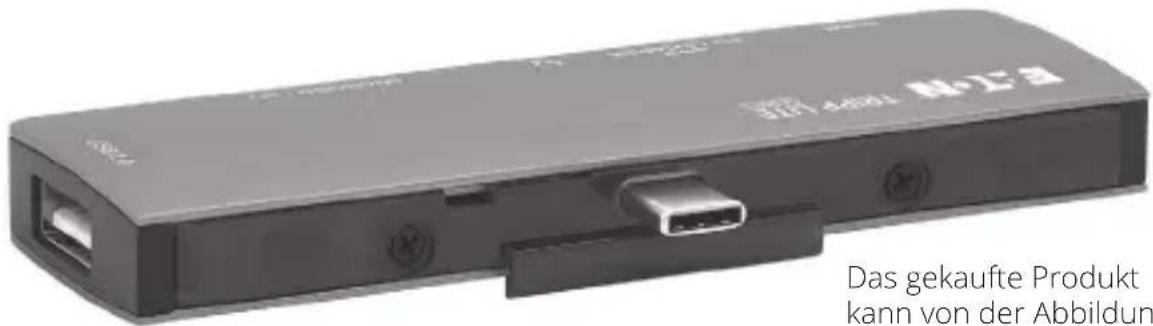

Abnehmbarer Clip für Laptops und Tablets

Modell:

U442-DOCK15-S

USB Type-C® und

USB-C ^® sind

eingetragene Marken

von USB Implementers

Forum.

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Español 9

Français 16

Italiano 30

Produktmerkmale

• Die Dockingstation für unterwegs wird an einen USB-C-Anschluss angeschlossen, um Ihr Gerät mit HDMI-Video-, Audio-, Daten- und Speicherkartenanschlüssen auszustatten.
• Der USB-C Power Delivery (PD) 3,0-Anschluss liefert bis zu 60 W Strom für Ihr USB-C-fähiges Gerät.
• Sendet kristallklare 4 K x 2 K bei 30 Hz Videosignale an einen 4K-aktivieren HDMI-Fernseher oder -Projektor.
• Der USB 2,0 Typ-A-Anschluss unterstützt Datenübertragungsgeschwindigkeiten von bis zu 480 Mbps und ist abwärtskompatibel mit USB 1,1.
• SD- und Micro-SD-Speicherkartensteckplätze können gleichzeitig verwendet werden und unterstützen Übertragungsgeschwindigkeiten von 5 Gbps.
• Hören Sie Musik oder nehmen Sie einen Podcast auf, indem Sie den verfügbaren Audioanschluss von 3,5 mm verwenden.
• Konform mit HDMI 1,4 und HDCP 1,4.
• Plug-and-Play-Design, keine externe Stromversorgung oder Treiber erforderlich.

Lieferumfang

• U442-DOCK15-S
- Betriebsanleitung

Optionales Zubehör:

• P312-Series 3,5 mm Mini-Stereo-Audiokabel
• P569-Series Hochgeschwindigkeits-HDMI-Kabel
• U050-XXX-GY-MAX Hochbelastbare USB-A zu USB Micro-B-Kabel

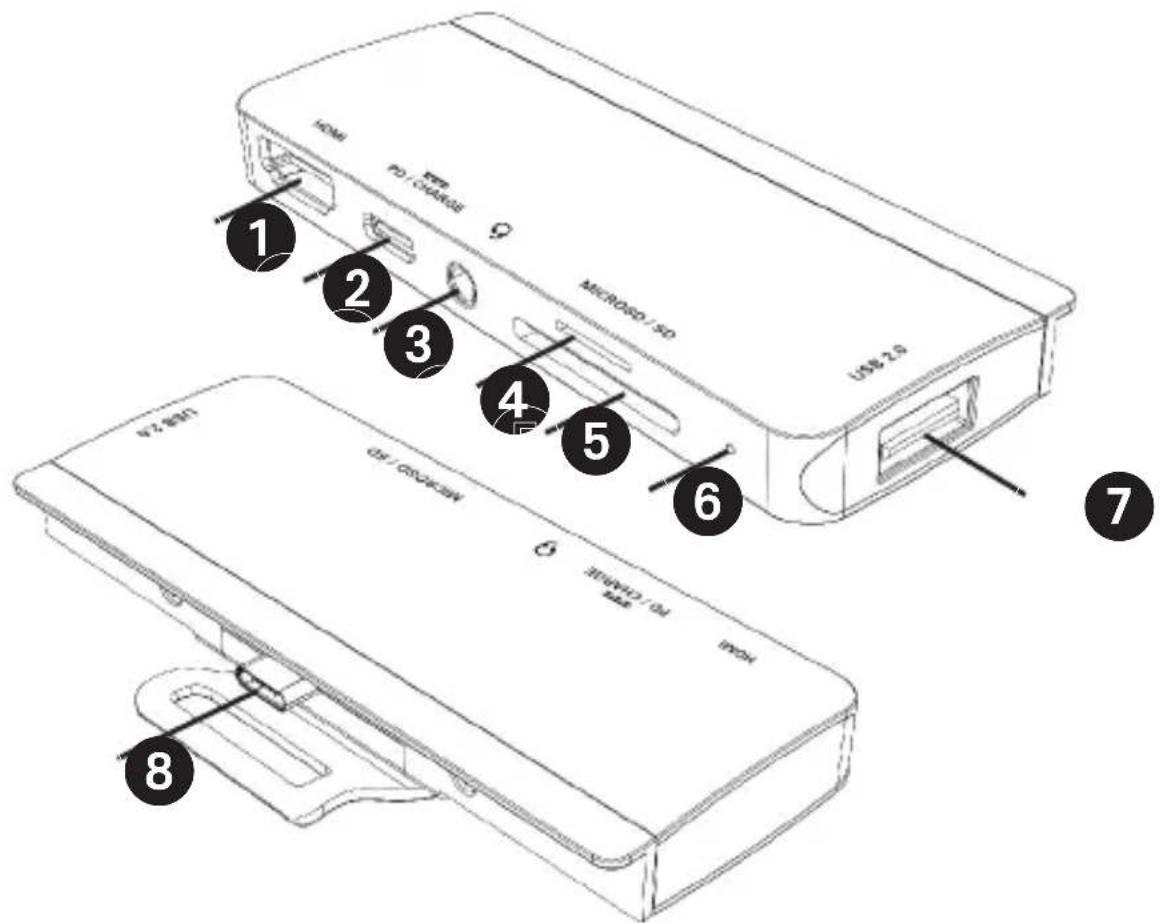

Produkt-Überblick

① HDMI-Anschluss: Unterstützt Auflösungen bis zu 4 K x 2 K (3.840 x 2.160) bei 30 Hz
② USB-C Anschluss: Unterstützt PD 3,0-Aufladen bis zu 60 W (20 V/3 A)
3 3,5 mm -Audioanschluss: Unterstützt Audioausgang und Mikrofoneingang
4 Micro-SD-Kartensteckplatz
⑤ SD-Kartensteckplatz
6 LED: Leuchtet weiß, wenn Strom vorhanden ist
7 USB Typ-A: Unterstützt die Datenübertragung bis zu 2,0 Preise 480 Mbps
⑧ USB 3,2 Gen 1 Typ-C (Stecker)

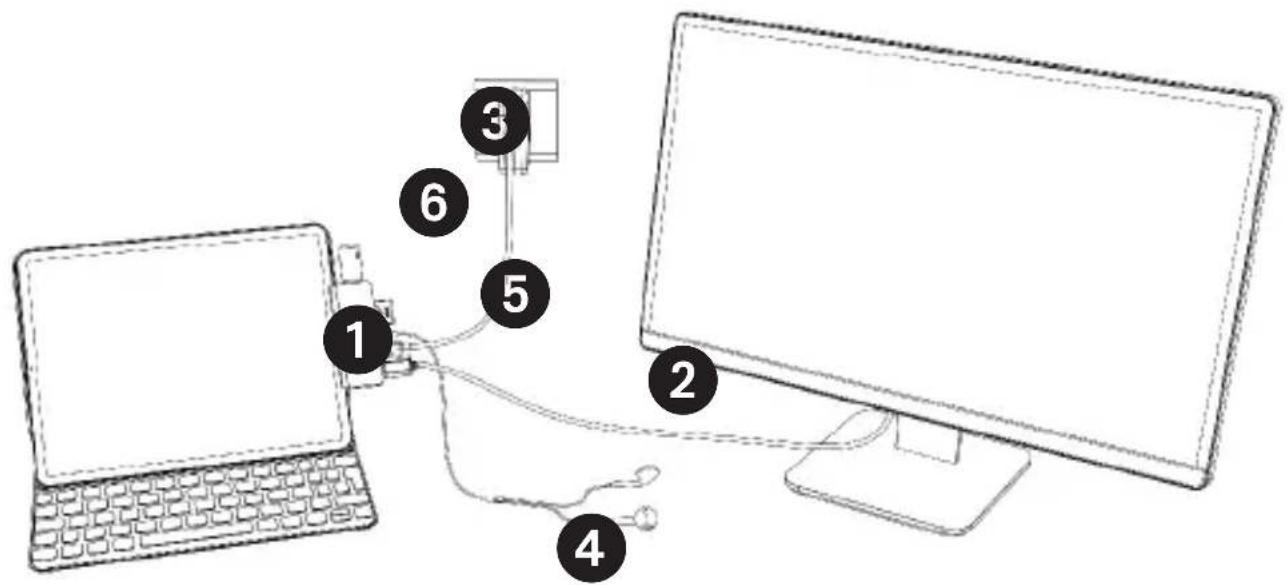

Installation

1 Schließen Sie den USB 3,2 Gen 1 Typ-C-Stecker an Ihr USB-C-fähiges Gerät an.

Hinweis: Setzen Sie den Clip ein, bis er vollständig an Ihrem Gerät befestigt ist oder bis ein Klicken zu hören ist.

2 Verbinden Sie einHDMI-Kabel, z. B. eines der P569-Series (separat erhältlich), mit Ihrem Monitor, Fernseher oder Projektor.
3 Schließen Sie das Netzteil oder den Adapter Ihres USB-C Geräts an den verfügbaren USB-C PD 3,0-Anschluss an.
4 Schließen Sie einen Kopfhörer oder ein Mikrofon an den 3,5 mm-Anschluss an.
5 Stecken Sie eine SD- oder Micro-SD-Speicherkarte in den entsprechenden Steckplatz, um auf den externen Speicher zuzugreifen.

Hinweis: Beide Speicherkartensteckplätze können gleichzeitig verwendet werden.

6 Übertragen Sie Daten bis zu 480 Mbps über den USB 2,0 Typ-A Anschluss.

Technische Daten

Eingangsanschluss
USB-C (x1) USB 3,2 Gen 1 Typ-C (Stecker)
Ausgabe-Anschlüsse
USB-A (x1) USB 2,0
USB-C (x1) Nur USB-C PD-Aufladung
HDMI HDMI
Audio 3,5 mm
Speicherkarten (x1) SD, (x1) Micro SD
Umgebungsinformationen
Betriebstemperatur 32 °F zu 122 °F (0 °C zu 50 °C)
Luftfeuchtigkeit bei Betrieb 10 % bis 90 % RF, nicht kondensierend
Lagertemperatur -4 °F zu 158 °F (-20 °C zu 70 °C)
Feuchtigkeit bei Lagerung 0 bis 95 % RF, nicht kondensierend
Mechanisch
Abmessungen der Einheit 1,3 x 3,9 x 0,5 in. (33 x 99 x 12,7 mm)
Gewicht der Einheit 0,1 lb. 0,05 kg
Technische Daten
HDMI-Spezifikation 1.4
HDCP-Spezifikation 1,4.
Maximal unterstützte Videoauf- lösung(en)	HDMI: 3.840 x 2.160 @ 30 Hz
Unterstützt Farbtiefe (HDMI) 36 Bit (12 Bits pro Kanal)
Farbunterabtastung (HDMI) YCbCr: 4:4:4, 4:2:2, 4:2:0
Audio-Spezifikationen Stereo-Audio- und Mikrofon-Eingang
Spezifikation PD-Aufladung	PD 3,0 (60 W)

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreffen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Garantie

Informationen zur Einhaltung der WEEE-Richtlinien für Kunden und Recycler (European Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Einsendung alter Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land)
• Rücksendung neuer Geräte zum Recycling, wenn diese auslaufen und letztendlich zu Abfall werden

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.

Alle Rechte vorbehalten.

Veröffentlichung Nr.

23.10.264 / 93-3BB8_RevC

Marsch 2024

933BB8

Eaton ist eine eingetragene Marke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
