Tipo de producto	Estación de acoplamiento USB-C portátil
Marca	Tripp Lite (Eaton)
Modelo	U442DOCK15S
Conector de entrada	USB-C macho USB 3.2 Gen 1
Conectores de salida	USB-A USB 2.0, USB-C PD, HDMI, audio 3.5 mm, SD, Micro SD
Resolución de video máxima	4K x 2K (3840 x 2160) a 30 Hz
Especificación HDMI	HDMI 1.4, HDCP 1.4
Carga Power Delivery	PD 3.0 hasta 60 W (20 V / 3 A)
Puerto USB-A	USB 2.0, 480 Mbit/s
Puertos de tarjeta de memoria	SD y Micro SD, simultáneos, 5 Gbit/s
Puerto de audio	3.5 mm estéreo entrada/salida de micrófono
Compatibilidad	Plug-and-Play, no requiere controladores
Alimentación	A través del puerto USB-C PD del host (adaptador de corriente no incluido)
Dimensiones	33 x 99 x 12.7 mm (1.3 x 3.9 x 0.5 pulg)
Peso	0.05 kg (0.1 lb)
Temperatura de funcionamiento	0 °C a 50 °C (32 °F a 122 °F)
Humedad de funcionamiento	10 a 90 % HR sin condensación
Temperatura de almacenamiento	-20 °C a 70 °C (-4 °F a 158 °F)
Humedad de almacenamiento	0 a 95 % HR sin condensación
Garantía	Garantía limitada de 3 años
Contenido de la caja	Estación de acoplamiento, manual de usuario
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar líquidos.
Reparabilidad	No reparable por el usuario. Contactar al soporte técnico.
Seguridad	Usar en un ambiente seco. No exponer a la humedad o líquidos.

Preguntas frecuentes - U442DOCK15S Tripp Lite

¿Qué dispositivos son compatibles con la estación de acoplamiento Tripp Lite U442DOCK15S?

La estación de acoplamiento es compatible con cualquier dispositivo que tenga un puerto USB-C que admita el modo alternativo (DisplayPort Alt Mode) y Power Delivery. Ideal para laptops, tabletas y teléfonos inteligentes.

¿Puedo cargar mi laptop a través de la estación de acoplamiento?

Sí, el puerto USB-C PD 3.0 proporciona hasta 60 W (20V/3A) para cargar su dispositivo. Asegúrese de que su ordenador acepte la carga a través de USB-C.

¿Cuál es la resolución de video máxima compatible?

La estación admite hasta 4K x 2K (3840 x 2160) a 30 Hz a través de HDMI. Es compatible con HDMI 1.4 y HDCP 1.4.

¿Puedo usar varios periféricos al mismo tiempo?

Sí, puede conectar simultáneamente una pantalla HDMI, un dispositivo USB-A, un auricular/micrófono y dos tarjetas de memoria (SD y Micro SD).

¿Las ranuras para tarjetas SD y Micro SD funcionan al mismo tiempo?

Sí, ambas ranuras se pueden usar simultáneamente. Las velocidades de transferencia pueden alcanzar 5 Gbit/s.

¿Puedo conectar un auricular con micrófono al puerto de audio de 3,5 mm?

Sí, el puerto de audio de 3,5 mm admite tanto salida de audio estéreo como entrada de micrófono. Ideal para auriculares o cascos con micrófono.

¿La estación de acoplamiento necesita alimentación externa?

No, se alimenta directamente a través del puerto USB-C de su dispositivo. No se necesita alimentación externa, pero puede conectar un cargador PD al puerto USB-C para recargar su dispositivo.

¿Necesito instalar controladores para usar la estación?

No, la estación es Plug-and-Play. Funciona sin controladores adicionales en sistemas operativos recientes (Windows, macOS, Chrome OS, etc.).

¿Qué significa el LED blanco?

El LED blanco se enciende cuando la estación de acoplamiento está alimentada y lista para usar. Indica que se suministra corriente.

¿Cuál es la garantía del producto?

El producto cuenta con una garantía limitada de 3 años contra defectos de materiales y fabricación. Para más información, consulte el sitio de soporte de Eaton.

MANUAL DE USUARIO U442DOCK15S Tripp Lite

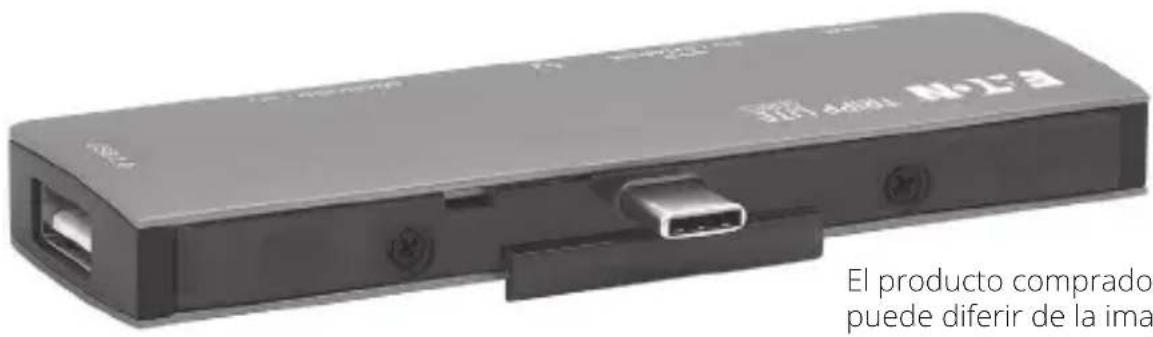

Estación de Conexión USB-C Clip Removable para Laptops y Tabletas

Modelo:

U442-DOCK15-S

USB Type-C® y USB-C®

son marcas comerciales

registradas del USB

Implementers Forum.

El producto comprado puede diferir de la imagen.

English 1

Français 16

Deutsch 23

Italiano 30

Características del Producto

• La estación de conexión sobre la marcha se conecta a un puerto USB-C para proporcionar a su dispositivo puertos para tarjeta de memoria, video, audio y datos.
• El puerto USB-C Power Delivery (PD) 3.0 proporciona hasta 60W de potencia a su dispositivo equipado con USB-C.
• Envía señales de video nítidas de 4K x 2K a 30 Hz a una TV o proyector HDMI equipado con 4K.
• El puerto USB 2.0 Type-A permite altas velocidades de transferencia de datos de hasta 480 Mbps y es compatible con sistemas anteriores USB 1.1.
• Las ranuras para tarjetas de memoria SD y Micro SD pueden usarse simultáneamente y soportan velocidades de transferencia de 5 Gbps.
• Escuche música o grabe un podcast usando el puerto de audio de 3.5 mm disponible.
• Compatible con HDMI 1.4 y HDCP 1.4.
• Diseño para Conectar y Usar sin necesidad de controladores o fuente de alimentación externa.

Contenido del Empaque

• U442-DOCK15-S
- Manual del Propietario

Accesorios Opcionales:

• Cables de Audio Mini Estéreo de 3.5 mm Serie P312
• Cables HDMI de Alta Velocidad de la Serie P569

• Cables USB-A a USB Micro-B para Servicio Pesado U050-XXX-GY-MAX 10

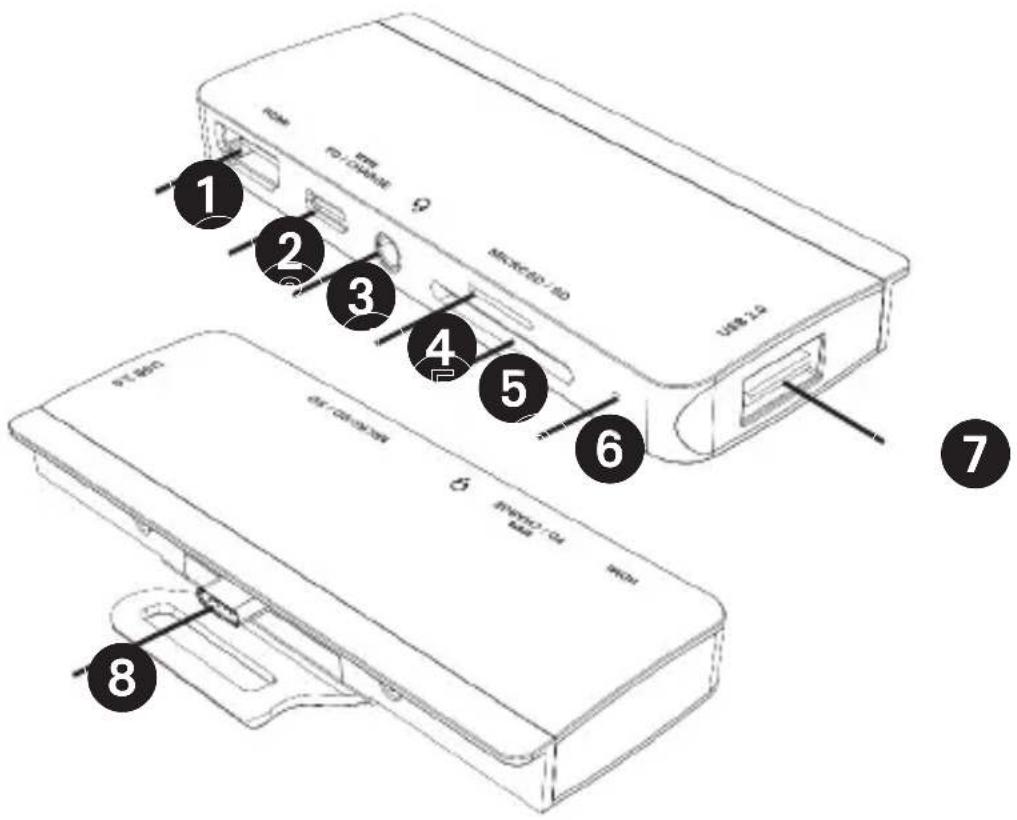

Vista General del Producto

① Puerto HDMI: Soporta resoluciones de video de hasta 4K x 2K (3840 x 2160) a 30 Hz
② Puerto USB-C: Soporta Carga PD 3.0 de hasta 60W (20V/3A)
③ Puerto de Audio de 3.5 mm: Soporta salida de audio y entrada de micrófono
4 Ranura para Tarjeta Micro SD
⑤ Ranura para Tarjeta SD
6 LED: Se ilumina de color blanco cuando se suministra energía.
⑦ USB 2.0 Type A: Soporta velocidades de transferencia de datos de hasta 480 Mbps
⑧ USB 3.2 Gen 1 Type-C (Macho)

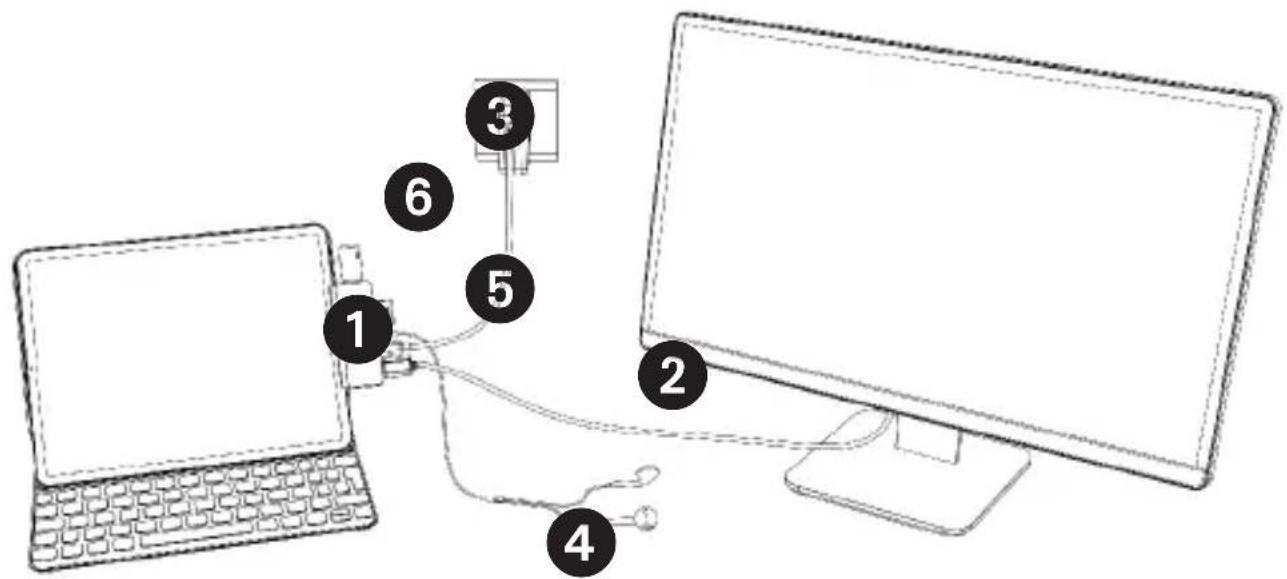

Instalación

① Conecte el conector USB 3.2 Gen 1 Type-C macho a su dispositivo equipado con USB-C.
Nota: Inserte hasta que el clip esté completamente asegurado a su dispositivo o hasta que se escuche un clic.
2 Usando un cable HDMI, como la Serie P569 (vendido por separado), conecte el puerto HDMI a su monitor, TV o proyector.
3 Conecte la fuente de alimentación o adaptador de su dispositivo USB-C al puerto USB-C PD 3.0 disponible.
4 Conecte los audífonos o un micrófono al puerto de 3.5 mm.
5 Para acceder a la memoria externa, inserte una tarjeta SD o Micro SD en la ranura correspondiente.

Nota: Ambas ranuras para tarjetas de memoria pueden usarse simultáneamente.

6 Transfiera datos hasta a 480 Mbps usando el puerto USB 2.0 Type-A.

Especificaciones

Conector de Entrada
USB-C (x1) USB 3.2 Gen 1 Type-C (Macho)
Conectores de Salida
USB-A (x1) USB 2.0
USB-C (x1) Solo Carga USB-C PD
HDMI HDMI
Audio 3.5 mm
Tarjetas de Memoria (x1) SD, (x1) Micro SD
Ambiental
Temperatura de Operación 0 °C a	50 °C [32 °F a 122 °F]
Humedad de Funcionamiento 10%	a 90% de HR, Sin Condensación
Temperatura de Almacenamiento	-20 °C a 70 °C [-4 °F a 158 °F]
Humedad de Almacenamiento 0 %	a 95 % de HR, Sin Condensación
Mecánica
Dimensiones de la Unidad 33 x 99	x 12.7 mm[1.3" x 3.9" x 0.5"]
Peso de la Unidad 0.05 kg [0.1 lb]
Especificaciones
Especificación HDMI 1.4
Especificación HDCP 1.4
Máxima(s) Resolución(es) deVideo Soportada(s)	HDMI: 3840 x 2160 a 30 Hz
Soportan Profundidad de Color(HDMI)	36 bits (12 bits por canal)
Submuestreo Cromático (HDMI) Y	CbCr: 4:4:4, 4:2:2, 4:2:0
Especificaciones de Audio Entrada de Audio Estéreo y Micrófono
Especificación de Carga PD PD 3.0 (60W)

Garantía

Garantía Limitada de 3 años

Garantizamos por tres (3) años a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.

Todos los derechos reservados

Publicación No. 23-10-264 /

93-3BB8_RevC

Marzo 2024

933BB8

Eaton es una marca registrada.

Todas las marcas registradas son propiedad de sus respectivos propietarios.
