MANUALE UTENTE TS 60 LED Theater Spot Cameo

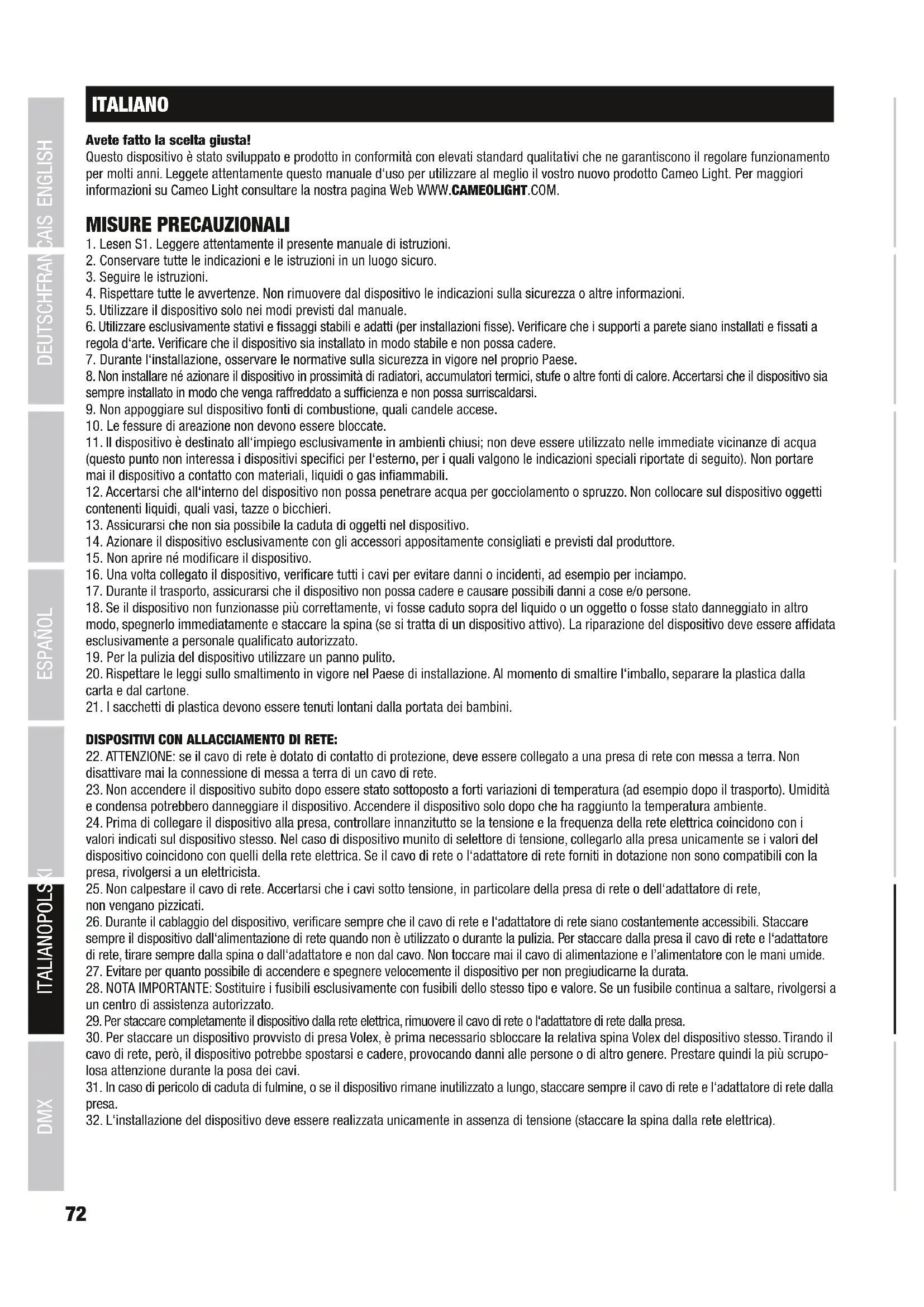

Avete fatto la scelta giusta!

Questo dispositivo è stato sviluppato e prodotto in conformità con elevati standard qualitativi che ne garantisco il regolare funzionamento per molti anni. Leggete attendamente questo manuale d'uso per utilizzato al meglio il vostro nuovo prodotto Cameo Light. Per maggiori informazioni su Cameo Light consultare la nostra pagina Web WWW.CAMEOLIGHT.COM.

MISURE PRECAUZIONALI

1. Lesen S1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioni e leistruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avventenze. Non rimuovere dal dispositiivo leindicazioni sulla sicurezza o altre informazioni.
5. Utilizzato il disposativo solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sa sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate.
11. Il dispositorio è destinato all'impiego esclusivamente in ambienti chiusi; non deve essere utilizzato nelle immeditate vicinanze di acqua (questo punto non interessà i dispositorii specifici per l'esterno, per i quali valgono leindicazioni speciali riportate di seguito). Non portare mai il dispositorio a contatto con materiali, liquidi o gas infiammabili.
12. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggett i contenti liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non après né modificare il disposativo.
16. Una volta collegato il disposativo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
18. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggett o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
19. Per la pulizia del disposativo utiliserune panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installatione. Al momento di smaltire I'imballo, separare la plastica alla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuti lontani alla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE:

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stata sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sono tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre nella spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accenderere e spegnere velocimento il dispositivo per non pregiudicarme la durata.
7. NOTE IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a salute, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare completeness il dispositivo alla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete alla presa.
9. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, perché, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altri genere. Prestare quando la più scrupolo sa attenzione durante la posa dei cavi.
10. In caso di pericolodi caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

11. L'installation del disposito deve essere realizzata unicamente in assenza di tensione (staccare la spina alla rete elettrica).

12. Polvere e depositi di另一 natura all'internalo del dispositivo possono danneggiarlo. A seconda delle condizioni ambientali (polvere, nicotina, nebbia ecc.) il dispositivo deve essere sottoposto a regolari interventi di manutenzione e pulizia da parte di personale specializzato (senza garanzia, interventi a carico del proprietario) per evitare surriscaldamento e malfunzionamenti.

13. La distanza dai materiali inflammabili delve essere di almeno 0,5m
14. I cavi di rete utilizzati per l'alimentazione elettrica di più dispositiivi devono avera una sezione di almeno 1,5mm^2 . I cavi impiegati nell'Unione Europea devono essere di tipo H05W-F o simile. Adam Hall offre cavi idonei. Tali cavi consentono di collegare più dispositiivi alla presa di uscita POWER OUT di un appearechio alla presa POWER IN di un altre dispositivo. La potenza assorbita complessivamente da tutti i dispositiivi non deve superare il valore indicato (v. stampigliatura sul dispositivo stesso). Aver cura di Maintainere i cavi di rete quanti più possibile corti.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositorio non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con il significo del lampo segnala la presenza di tensioni pericolose non isolate all'internalo dell'apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avertimento! Questo significato indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l'impio. Dopo aver usato l'apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla.

ATTENZIONE! INDICAZIONI IMPORTANTI RELATIVE AI PRODOTTI DI ILLUMINAZIONE!

1. Il prodotto è stato sviluppato per un uso professionale nel settore della technologia applicata a spettacoli e non è idoneo all'impiego nell'illuminazione domestica.
2. Non fissare mai direttamente il fascio di luce, nemmeno per brevi istanti.
3. Non guardare mai il fascio di luce con dispositivi ottici quali le lenti d'ingrandimento.
4. In alcuni casi, in persona sensibili gli effetti stroboscopici sono causare attacchi epilettici! Le persona affette da epilessia devono perci assolutamente evitare luoghi in cui vengono impiegati effetti stroboscopici.

INTRODUZIONE

FUNZIONI DI COMANDO

Controllo DMX a 1 canale, 3 canali, 5 canali (CLTS40WW)

Controllo DMX a 3 canali, a 4 canali, a 5 canali, a 7 canali e a 13 canali (CLTS60RGBW)

Funzionamento master/slave

Funzioni standalone

CARATTERISTIC CLTS40WW

Un potente LED COB bianco caldo da 40 W, angolo di dispersione 15^ - 38^ , frequenza di ripetizione 1.200 Hz, controlled DMX512, compatible con RDM, controlo manuale, zoom manuale, dimming 16 bit, funzionamento master/slave, tensione di esercizio 100 - 240 V AC, 50/60 Hz, potenza assorbita 40 W, staffa di montaggio e deflettore ad alette in dotazione.

CARATTERISTICCLTS60RGBW

Un potente LED COB RGBW da 60 W, mix di colori RGBW, angolo di dispersione 10^ - 41^ , frequenza di ripetizione 3.600Hz , controlled DMX512, compatible con RDM, controlo manuale, zoom manuale, dimming 16 bit, funzionamento master/slave, tensione di esercizio 100 - 240 V AC, 50 / 60Hz , potenza assorbita 65 W, staffa di montaggio e deflettore ad alette in dotazione.

I fari si avvalgono dello standard RDM (Remote Device Management), un systema di gestione a distanza dei dispositivi che consente di effettuare interrogazioni di stato e di eseguire la configurazione tramite un controller compatibile con RDM.

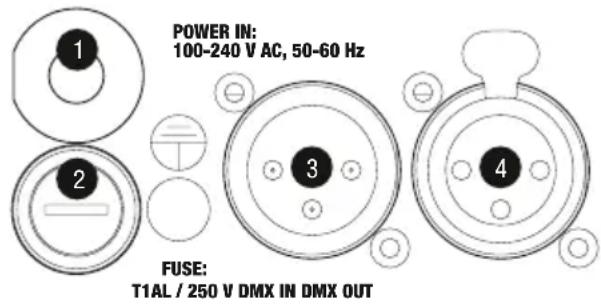

CONNECTIONI, ELEMENTI DI COMANDO E VISUALIZAZIONE

1 POWER IN

Cavo di rete fisso da 1 metro con spina CEE 7/7. Tensione di esercizio 100-240 V AC, 50/60 Hz.

2 FUSE

Portafusibili per fusibile per correnti deboli da 5× 20mm .NOTA IMPORTANTE: sostituire il fusibile solo con un fusibile dello stesso tipo e con gli stessi valori. Se il fusibile continua a salute, rivolgersi a un centro di assistenza autorizzato.

3 DMX IN

Presa XLR maschio a 3 poli per il collegamento di un appearechio di controllo DMX (ad esempio mixer DMX).

4 DMX OUT

Presa XLR femmina a 3 poli per I'inoltro del segnale di controlo DMX.

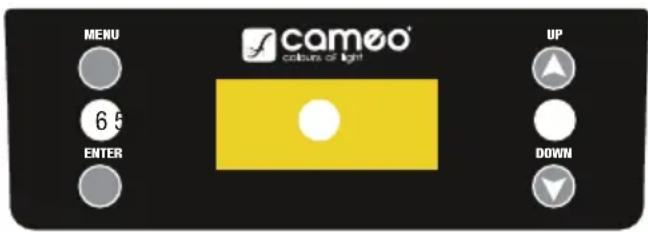

Indica la modalità di funzionamento e altre impostazioni di sistema.

6 TASTI DI COMANDO

MENU

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Premendo più volte si torna alla videata principale.

ENTER

Permette di modificare un valore e di confermarne le modifiche.

TASTI UP e DOWN

Premere i tasti Up e DOWN, ad esempio per modificare l'indirizzo DMX ed effettuare le impostazioni di sistema.

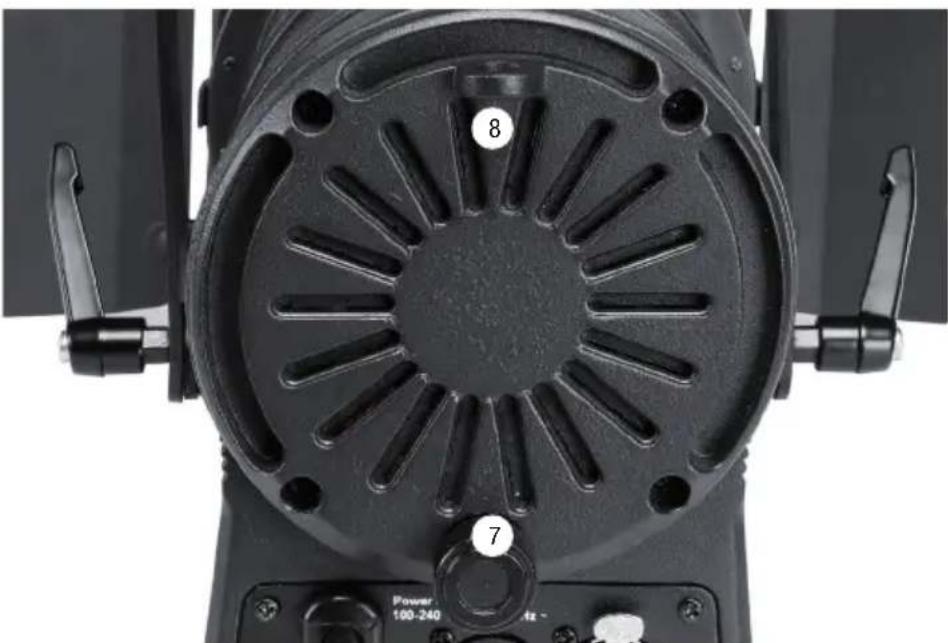

ZOOM

Manopola di regolazione delle dimensioni del cono di luce (tutto a destra = ampiezza massima, tutto a sinistra = ampiezza minima).

OCCHIELLO DI SICUREZZA

Il montaggio soprasteta deve essere eseguito esclusivamente da personale qualificato. che dovr a inoltre provvedere a fissare il faro con cavi di sicurezza adatti per prevenire la caduta.

UTILIZZO CLTS40WW

NOTA

Non appena il faro viene correttamente collegato alla rete elettrica, durante la procedura di accesso sul display si susseguono i segunti messaggi: "Update, wait..." (solo per l'aggiornamento), "Welcome to Cameo", "Fresnel" e la versione software. Al termine della procedura il faro è pronto per l'utilizzo e la modalità di funzionamento in precedenza selezionata si attiva.

VIDEATA PRINCIPALE MODALITA DI FUNZIONAMENTO DMX

Sulla riga superiore del display appare "DMX Addr" e in quella inferiore l'indirizzo di avvio DMX attualmente impostato. Non appena il segnale DMX si interrompe, il display inizia a lampeggiare, quando il segnale DMX si ripristina, smette di lampeggiare. Se entro circa 30 secondi non viene effettuato alcun inserimento, si attiva automaticamente la videata principale.

DMX Addr 001

VIDEATA PRINCIPALE MODALITA DI FUNZIONAMENTO STANDALONE

Sulla riga inferiore del display appara la modalità di funzionamento standalone attualmente attenuata (Slave, Static). Se entro circa 30 secondi non viene effettuato alcun inscriptiono, si attiva automaticamente la videata principale.

Slave

Static

IMPOSTAZIONE DELLA MODALITA DI FUNZIONAMENTO DMX

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezionale la voce di menu "Mode" (riga inferiore) e confirmare con ENTER. Con i tasti UP e DOWN selezionale di nuovo la voce di sottomenu "DMX" e confirmare con ENTER. Ora si cui selezione la modalità DMX desiderata con i tasti UP e DOWN (1CH, 3CH, 5CH) e confirmare la selezione con ENTER. Premere MENU più volte per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun insertimento, si attiva automaticamente la videata principale. Le tabelle con l'assegnazione dei canali delle diverse modalità DMX sono riportate più avanti in quello manuale, alla sezione CONTROLLO DMX.

Menu Mode

Mode IMX

DMX Mode 5CH

IMPOSTAZIONE DELL'INDIRIZZO DI AVVIO DMX

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezionale la voce di menu "DMX Addr" e confirmare con ENTER. Impostare I'indirizzo di avvio DMX desiderato con i tasti UP e DOWN. Confermare I'inserimento con ENTER e premere una volta il tasto MENU per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inscriptiono, si attiva automaticamente la videata principale.

Menu DMX Addr

DMX Addr 001

MODALITA FISSA

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezionale la voce di menu "Static" e confermare 2 volte con ENTER. Utilizzare i tasti UP e DOWN per impostare ora la luminosità del faro su valori a piacere, compresi tra 000 (oscuramento) e 255 (luminosità massima). Confermare l'insertimento con ENTER e premere più volte il tasti MENU per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inserimento, si attiva automaticamente la videata principale.

Mode Static

Static Dimmer

Dimmer 255

MODALITA SLAVE

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezionare la voce di menu "Mode" (riga inferiore) e confirmare con ENTER. Con i tasti UP e DOWN selezionare di nuovo la voce di sottomenu "Slave" e confirmare con ENTER. Con un cavo DMX, collegare le unità slave e master (stesso modello) e sull'unità master attivare la modalità standalone "Static". Ora l'unità slave segue l'unità master. Premere MENU più volte per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inserimento, si attiva automaticamente la videata principale.

Menu Mode

Mode Slave

IMPOSTAZIONI DEL DISPOSITIVO

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezionale la voce di menu "Settings" e confirmare con ENTER. In seguito si accede al sottomenu per l'impostazione delle voci di menu (v. tabella). Premere MENU più volte per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inscriptiono, si attiva automaticamente la videata principale.

Menu Stettings

Settings Display

Settings DMX Fail

Settings DimCurve

Settings DimResp.

Settings
Display = illuminazione del display Backlight ON Sempre accesso
		Backlight Off Disattivazione dopo circa 30 secondi di inattività
DMX Fail	= stato operativo con interruzione del segnale DMX	Hold	mantiene l'ultimo comando DMX
		Blackout	Attiva l'oscuramento
DimCurve	= curva dimmer	Linear	Con il valore DMX, l'intensità luminosa aumenta in maniera lineare.
		Exp	L'intensità luminosa più essere impostata con maggior precisione ai livelli DMX inferiori e con minor precisione ai livelli DMX superiori.
		Log	L'intensità luminosa più essere impostata con minor precisione ai livelli DMX inferiori e con maggior precisione ai livelli DMX superiori.
		S Curve	L'intensità luminosa più essere regolata con maggior finezza nell'intervallo di valori DMX inferiore e superiore, e con minor finezza nell'intervallo di valori DMX medio.
DimResp.	= Reazione dimmer	LED	Il proiettre reagisce immediamente alle variazioni del valore DMX.
		Halogen	Il proiettre si comporta in maniera analoga a un proiettre alogeno con variazioni di luminosità graduali.

INFORMAZIONI DEL DISPOSITIVO

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEM. Con i tasti UP e DOWN selezionare la voce di menu "Sys Info" e confermare con ENTER. In seguito si accede al sottomenu per la visualizzazione delle seguenti informazioni del systema. Utilizzato di nuovo i tasti UP e DOWN per selezionare la voce di sottomenu desiderata e richiamare le informazioni con ENTER (v. tabella). Premere MENU più volte per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun insertimento, si attiva automaticamente la videata principale.

Menu Sys Info

Sys Info Temp

Sys Info OP.Hours

Sys Info Firmware

Sys Info
Temp = Indicazione	della temperature dell'unità LED	Temp LED xxC	/ xxF
		Temp C°/F° °C	(= visualizzazione in grade Celsius)
			°F (= visualizzazione in grade Fahrenheit)
Op.Hours	= Indicazione del tempo di funzionamento	Hour Total	indicazione del tempo di funzionamento complessivo in ore
Firmware = Indicazione della versione software del dispositorio			Vx. xx

UTILIZZO CLTS60RGBW

NOTA

Non appena il faro viene correttamente collegato alla rete elettrica, durante la procedura di accesso sul display si susseguono i seguenti messaggi: "Update, wait..." (solo per l'aggiornamento), "Welcome to Cameo", "Fresnel" e la versione software. Al termine della procedura il faro è pronto per l'utilizzo e la modalità di funzionamento in precedenza selezionata si attiva.

VIDEATA PRINCIPALE MODALITA DI FUNZIONAMENTO DMX

Sulla riga superiore del display appeare "DMX Addr" e in quella inferiori l'indirizzo di avvio DMX attualmente impostato. Non appena il segnale DMX si interrompe, il display inizia a lampeggiare, quando il segnale DMX si ripristina, smette di lampeggiare. Se entro circa 30 secondi non viene effettuato alcun inscriptiono, si attiva automaticamente la videata principale.

DMX Addr 001

VIDEATA PRINCIPALE MODALITA DI FUNZIONAMENTO STANDALONE

Sulla riga inferiore del display appara la modalità di funzionamento standalone attualmente attivata (Sound, Slave, Auto, Static, Macro). Se entro circa 30 secondi non viene effettuato alcun insertimento, si attiva automaticamente la videata principale.

Sound

Slave

Auto

Static

Macro

IMPOSTAZIONE DELLA MODALITA DI FUNZIONAMENTO DMX

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezionale la voce di menu "Mode" (riga inferiore) e confirmare con ENTER. Con i tasti UP e DOWN selezionale di nuovo la voce di sottomenu "DMX" e confirmare con ENTER. Ora è possibile selezionale la modalità DMX desiderata con i tasti UP e DOWN (3CH, 4CH, 5CH, 7CH, 13CH) e confirmare la selezione con ENTER. Premere MENU più volte per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inserimento, si attiva automaticamente la videata principale. Le tabelle con l'assegnazione dei canali delle diverse modalità DMX sono riportate più avanti in quello manuale, alla sezione CONTROLLO DMX.

Menu Mode

Mode DMX

DMX Mode 13CH

IMPOSTAZIONE DELL'INDIRIZZO DI AVVIO DMX

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezionare la voce di menu "DMX Addr" e confirmare con ENTER. Impostare I'indirizzo di avvio DMX desiderato con i tasti UP e DOWN. Confermare I'inserimento con ENTER e premere una volta il tasto MENU per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inscriptiono, si attiva automaticamente la videata principale.

Menu DMX Addr

DMX Addr 001

MODALITA DI FUNZIONAMENTO CONTROLLO TRAMITE MUSICA

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezionare la voce di menu "Mode" (riga inferiore) e confirmare con ENTER. Con i tasti UP e DOWN selezionare di nuovo la voce di sottomenu "Sound" e confirmare con ENTER. La modalità di funzionamento Controllo tramite musica ora è attivata e con i tasti UP e DOWN è possibile impostare la sensibilità con cui si desidera che il faro reagisce ai rumori (impulsi bassi, Mic Sens 00 - 99). Confermare l'insertimento con ENTER e premere più volte il tasto MENU per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inscriptiono, si attiva automaticamente la videata principale.

Menu Mode

Mode Sound

Mic Sens 99

MODALITA SLAVE

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEM. Con i tasti UP e DOWN selezionare la voce di menu "Mode" (riga inferiore) e confirmare con ENTER. Con i tasti UP e DOWN selezionare di nuovo la voce di sottomenu "Slave" e confirmare con ENTER. Collegare le unità slave e master (stesso modello) utilizzando un cavo DMX; sull'unità master attivare una delle modalità standalone (Sound, Auto, Static, Macro). Ora l'unità slave segue l'unità master. Premere MENU più volte per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inscriptiono, si attiva automaticamente la videata principale.

Menu Mode

Mode Slave

MODALITA DI FUNZIONAMENTO AUTO

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezione la voce di menu "MODE" (riga inferiore) e confirmare con ENTER. Con i tasti UP e DOWN selezione di nuovo la voce di sottomenu "Auto" e confirmare due volte con ENTER per impostare ora la velocità di avanzamento del programma con i tasti UP e DOWN (Program Speed: 00 - 99). Confermare l'insertimento con ENTER e premere tre volte il tasti MENU per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inserimento, si attiva automaticamente la videata principale.

Menu Mode

Mode Auto

Auto Program

Program Speed:99

MODALITA FISSA

Analogamente a quanto avviene con un dispositivo di lavoro DMX, la modalità fissa consente di impostare direttamente sul dispositivo delle funzioni, quali dimmer, stroboscopio e macro colori inserendo valori compresi tra 000 e 255. In quello modo è possibile create una scena personalizzata perché necessità di un controller DMX supplementare. Premendo MENU si accede al menu di selezione delle impostazioni di lavora. Con i tasti UP e DOWN selezionare la voce di menu "MODE" (riga inferiore) e confermare con ENTER. Con i tasti UP e DOWN selezionare di nuovo voce di sottomenu "Static" e confermare con ENTER. Con i tasti UP e DOWN selezionare di nuovo voce di menu con la funzione desiderata e confermare con ENTER. Ora è possible impostare tra 000 e 255 il valore (dimmer, stroboscopio ecc., v. tabella) della funzione corrispondente e confermare quando l'insertimento con ENTER. Dopo che tutte le funzioni sono state impostate nel modo desiderato, premere tre volte il tasto MODE per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun insertimento, si attiva automaticamente la videata principale.

Mode Static

Static
Funzione Valori
Dimmer 000 - 255 Da	0% a 100%
Dim fine 000 - 255 Da	0% a 100%
Strobe	000 - 0.05 Strobo aperto
	006 - 255 Strobo lento	> rapido < 1Hz - 20Hz
Red 000 - 255 Da	0% a 100%
Green 000 - 255 Da	0% a 100%
Blue 000 - 255 Da	0% a 100%
White 000 - 255 Da	0% a 100%

Macro	000 - 005 Colore off
	006 - 013 Rosso
	014 - 021 Ambra
	022 - 029 Giallo caldo
	030 - 037 Giallo
	038 - 045 Verde
	046 - 053 Turchese
	054 - 061 Ciano
	062 - 069 Blu
	070 - 077 Lavanda
	078 - 085 Malva
	086 - 093 Magenta
	094 - 101 Rosa
	102 - 109 Bianco caldo
	110 - 117 Bianco
	118 - 125 Bianco freddo
	126 - 127 Arresto cambio colore
	128 - 191 Velocità cambio colore, lenta -> rapida / Colori 1 -> 12
	192 - 255 Velocità dissolvenza colori, lenta -> rapida / Colori 1 -> 12
CTC(influisce su RGB e macro colori)	000 - 005 Off
	006 - 255 7.200 K - 3.2	00 K AI 100% influisceanche sui colori
Speed	000 Off
	001 - 255 Velocità programma automatico: lenta -> veloce
Sound(se attivato, esclude tutto)	000 - 005 Controllo tramite musica OFF (sensibilità microfono)
	006 - 255 Controllo tramite musica ON Basso -> Alto (sensibilità microfono)
DimCurve	000 - 005 Nessuna funzione
	006 - 063 Curva dimmerlineare
	064 - 127 Curva dimmer esponenziale
	128 - 191 Curva dimmerlogaritmica
	192 - 255 Curva dimmer a S
Settings	000 - 005 Nessuna funzione
	006 - 063 Risposta dimmer LED (attesa 3 s)
	064 - 127 Risposta dimmeralogeno (attesa 3 s)
	128 - 191 Ventilazione silenziosa attenuata (attesa 3 s)
	192 - 255 Ventilazione silenziosa disattivata (attesa 5 s)

MACRO COLORI

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEM. Con i tasti UP e DOWN selezionare la voce di menu "Mode" (riga inferiore) e confermare con ENTER. Con i tasti UP e DOWN selezionare di nuovo la voce di sottomenu "Macro" e confermare con EN- TER. Con i tasti UP e DOWN ora è possibile selezionare una delle 15 macro colori disponibili (v. tabella). Confermare la selezione premendo ENTER.

Menu Mode

Mode Macro

1 Rosso 6 Turchese 1	1 Magenta
2 Ambra 7 Ciano 12 Rosa
3 Giallo caldo 8 Blu 13	Bianco caldo
4 Giallo 9 Lavanda 14	Bianco
5 Verde 10 Malva	15 Bianco freddo

IMPOSTAZIONI DEL DISPOSITIVO

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEMA. Con i tasti UP e DOWN selezionare la voce di menu "Settings" e confirmare con ENTER. In seguito si accede al sottomenu per l'impostazione delle voci di menu (sezione e impostazione con ENTER e i tasti UP e DOWN, per le voci del sottomenu v. tabella). Premere MENU più volte per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inscriptiono, si attiva automaticamente la videata principale.

Menu Settings

Settings Display

Settings DMX Fail

Settings DimCurve

Settings DimResp

Settings Calibrat

Settings
Display = illuminazione del display Backlight ON Sempre accesso
		Backlight Off Disattivazione dopo circa 30 secondi di inattività
DMX Fail = statotoperativo con interruzione del segnale DMX		Hold mantiene l'ultimo dato DMX
		Blackout Attiva l'oscuramento
DimCurve = cuva di nmer Linear			Con il valore DMX, l'intensità luminosa aumen- ta in maniera lineare.
		Exp L'intensità luminosa più essere impostata con maggior precisione ai livelli DMX inferiori e con minor precisione ai livelli DMX superiori.
		Log L'intensità luminosa più essere impostata con minor precisione ai livelli DMX inferiori e con maggior precisione ai livelli DMX superiori.
		S Curve	L'intensità luminosa più essere regolata con maggior finezza nell'intervallo di valori DMX inferiore e superiore, e con minor finezza nell'intervallo di valori DMX medio.
DimResp	= Reazione dimmer	LED	Il proiettre reagisce immediamente alle variazioni del valore DMX.
		Halogen	Il proiettre si comporta in maniera analoga a un proiettre alogeno con variazioni di luminosità graduali.
Calibrat	= Con mix di colori, calibratura della resa cromati- ca in tutte le modalità.	Red	Impostare l'intensità con valori compresi tra 000 e 255
		Green	Impostare l'intensità con valori compresi tra 000 e 255
		Blue	Impostare l'intensità con valori compresi tra 000 e 255
		White	Impostare l'intensità con valori compresi tra 000 e 255

INFORMAZIONI DEL DISPOSITIVO

Premendo MENU si accede al menu di selezione delle impostazioni diSYSTEM. Con i tasti UP e DOWN selezionare la voce di menu "Sys Info" e confirmare con ENTER. In seguito si accede al sottomenu per la visualizzazione delle segunti informazioni delsystema. Utilizzare di nuovo i tasti UP e DOWN per selezionare la voce di sottomenu desiderata e richiamare le informazioni con ENTER (v. tabella). Premere MENU più volte per tornare alla videata principale. Se entro circa 30 secondi non viene effettuato alcun inscriptiono, si attiva automaticamente la videata principale.

Menu Sys Info

Sys Info Temp

Sys Info OP. Hours

Sys Info Firmware

Sys Info
Temp = Indicazione	della temperatura dell'unitàLED	Temp LED xxC	/ xxF
		Temp C°/F° °C	(= visualizzazione in grade Celsius)
			°F (= visualizzazione in grade Fahrenheit)
Op.Hours	= Indicazione del tempo di funzionamento	Hour Total	indicazione del tempo di funzionamento complessivo in ore
Firmware = Indicazione	ione della versione software deldispositivo		Vx. xx

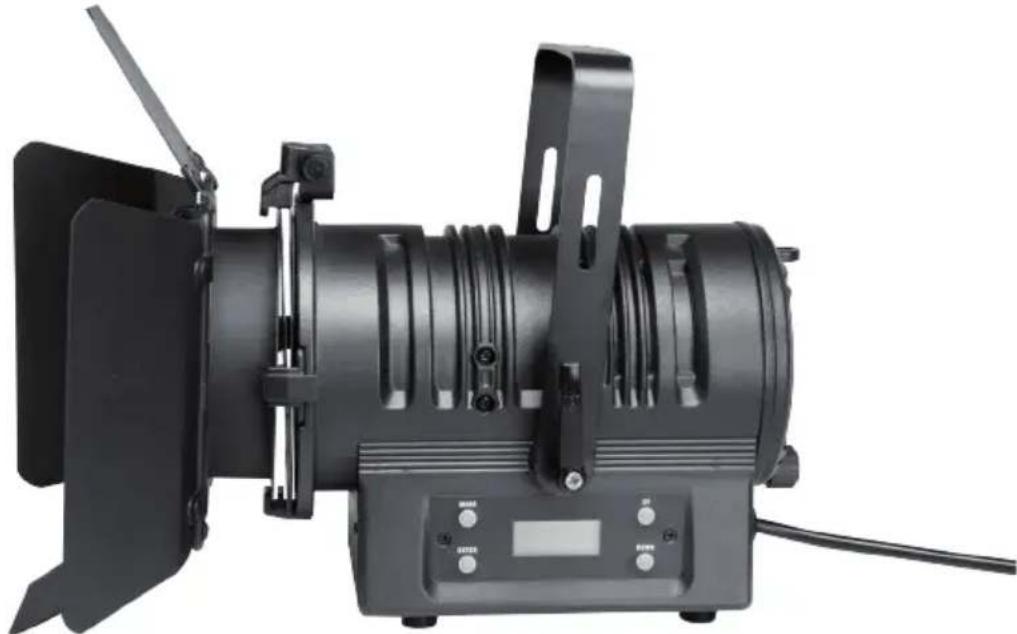

INSTALLAZIONE E MONTAGGIO

Grazie ai piedini in gomma integrati, il faro cui essere collocato in un punto adatto su una superficie piana.

Per effettuare il montaggio su traversa, utilizzare un morsetto adatto (non in dotazione). Aver cura che la staffa di montaggio sia fissata saldamente e assicurare il faro facendo passare un cavo di sicurezza adatto dall'occhiello di sicurezza appositamente previsto. Nota importante: Il montaggio sopratesta deve essere essguito esclusivamente da personale qualificato.

MONTAGGIO E SMONTAGGIO DEL DEFLETTORE AD ALETTE E DEL TELAIO PORTAFILTRO

Per montare e smontare il deflettore ad alette o il telaio portafiltro, premere il pulsante a molla del dispositivo di blocco e sollevare verso l'alto. Riportare il dispositivo di blocco nella posizione originale procedendo allo stato modo.

TECOLOGIA DMX

DMX512

DMX (Digital Multiplex) è la sigla di un protocollo di trasmissione universale per la communicatesione tra dispositivi e controller. Un controller DMX invia dati DMX ai dispositivi DMX collegati. I dati DMX vengono sempre trasmessi come flusso di dati seriale, che viene inoltrato da un dispositivo collegato al successivo attraverso le connessioni (connettori XLR) DMX IN e DMX OUT presenti per agli dispositivo DMX compatibile, per un massimo di 32 dispositivi. L'ultimo dispositivo della catena deve essere dotato di un connettore terminale (terminatore).

COLLEGAMENTO DMX:

DMX è il linguaggio condiviso che consente l'accoppiamento tra diversi tipi di dispositivo e modelli di produttori differenti e il controlo da parte di un controller centrale, a condizione che tutti i dispositivi e il controller siano DMX compatibili. Per una trasmissione dei dati ottimale, il cavo che collega i singoli dispositivi deve essere il più corto possibile. L'ordine dei dispositivi nella rete DMX non influsce sull'indirizzato. Il dispositivo con indirizzo DMX 1 può trovarsi in una posizione qualiasi della catena DMX (seriale): all'inizio, alla fine o in qualiasi punto al centro. Se a un dispositivo viene assegnato l'indirizzo DMX 1, il controller "sa" di dover inviare a questo dispositivo tutti i dati attribuiti all'indirizzo 1, independentemente dalla sua posizione nella interconnessione DMX.

ACCOPIAMENTO SERIALE DI PIU PROIETTORI

1. Collegare il connettore XLR maschio (a 3 o 5 poli) del cavo DMX con l'uscita DMX (presa XLR femmina) del primo dispositivo DMX (ad esempio controller DMX).
2. Collegare il connettore XLR femmina del cavo DMX connesso al primo proiettre DMX con l'ingresso DMX (presa XLR maschio) del successivo dispositivo DMX. Analogamente, collegare I'uscita DMX di quello dispositivo con I'ingresso DMX del dispositivo segunte eosi via.Tenere presente che in linea di principio i dispositivi DMX sono collegati in series e i collegamenti non si posso condidere alla uno splitter attivo. In una catena DMX i dispositivi DMX non possono essere più di 32.

Nelle linee di prodotti Adam Hall 3 STAR, 4 STAR e 5 STAR è disponibile un'ampia scelta di cavi DMX.

CAVO DMX:

In caso di cavi di propria realizzazione, procedere seconde le figure di questa pagna. Non collegare mai la schermatura dei cavi con il contatto di massa del connettore e assicurarsi che la schermatura non entri in contatto con l'involucro del connettore XLR. Il contatto di massa della schermatura può essere generare guasti alsystema.

Configurazione dei connettori:

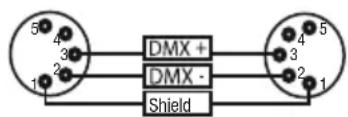

Cavo DMX con connettori XLR a 3 poli: Cavo DMX con connettori XLR a 5 poli (pin 4 e 5 non assegnati):

CONNETTORE TERMINALE DMX (TERMINATORE):

Per evitare errors di该案, l'ultimo dispositivo di una catena DMX deve essere dotato di una resistenza di terminazione (120 ohm, 1/4 W).

Connetto R 3 poli con resistenza di terminazione: K3DMXT3

Connetto RX a 5 poli con resistenza di terminazione: K3DMXT5

Configurazione dei connettori:

Connettore XLR a 3 poli: Connettore XLR a 5 poli:

ADATTATORE DMX:

Se si utilizzato degli adattatori, in una catena DMX si possonoanche combinare dispositivi DMX con collegamenti a 3 poli e dispositivi DMX con collegamenti a 5 poli.

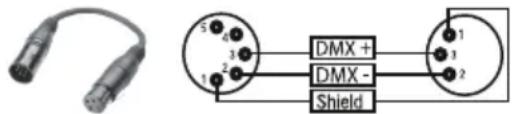

Configurazione del connettori

Adattatore DMX XLR maschio 5 poli a XLR femmina 3 poli: K3DGF0020

Pin 4 e 5 non assignati.

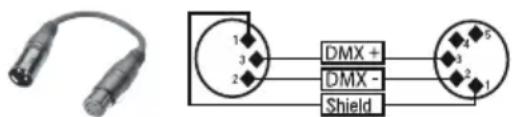

Configurazione dei connettori

Adattatore DMX XLR maschio 3 poli a XLR femmina 5 poli: K3DHM0020

Pin 4 e 5 non assignati.

DATI TECNICI

Nome del modello: CLTS40WW CLTS60RGBW
Tipo di prodotto: Faro LED Faro LED
Tipo: Spot teatrale con funzione zoom Spot teatrale con funzione zoom
Spettro cromatico: Bianco caldo RGBW
Numero di LED: 1 1
Tipo di LED: COB da 40 W COB da 60 W
Frequenza di ripetizione: 1.200 Hz 3.600 Hz
Angolo di dispersione:	15° - 38°	10° - 41°
Ingresso DMX:	XLR maschio a 3 poli	XLR maschio a 3 poli
Uscita DMX:	XLR femmina a 3 poli	XLR femmina a 3 poli
Modalità DMX:	A 1 canali, 3 canali, 5 canali	3 canali, 4 canali, 5 canali, 7 canali, 13 canali
Funzioni DMX:	Dimmer, dimmer fine, stroboscopio, curva dimmer, reazione dimmer	Dimmer, dimmer fine, stroboscopio, curva dimmer, RGBW, macro colori, cambio colore, dissolvezza colori, temperatura di colore, controlotramite musica, reazione dimmer, controloventola
Comando:	DMX512, compatible con RDM	DMX512, compatible con RDM
Funzioni standalone:	Dimmer, Master/Slave	Dimmer, dimmer fine, stroboscopio, RGBW, macro colori, cambio colore, dissolvezza colori, controlotramite musica, programmauto
Elementi di lavoro:	Mode, Enter, Up, Down, Zoom	Mode, Enter, Up, Down, Zoom
Elementi di visualizzazione:	Display LCD illuminato a due righe	Display LCD illuminato a due righe
Tensione di esercizio:	100 - 240 V AC, 50/60 Hz	100 - 240 V AC, 50/60 Hz
Potenza assorbita:	40 W	65 W
Potenza di illuminazione (a 1 m):	18.000 lx	19.800 lx
Flusso luminoso:	1.567 lm 907 lm
Collegamento alimentazione elettrica:	Cavo di rete fisso da 1 metro con spina CEE 7/7	Cavo di rete fisso da 1 metro con spina CEE 7/7
Fusibile:	T1AL / 250 V (5 x 20 mm)	T1AL / 250 V (5 x 20 mm)
Temperatura ambiente (in esercizio):	Da 5°C a 40°C	Da 5°C a 40°C
Umidità dell'aria relativa:	< 80%, senza condensazione	< 80%,ILAenza condensazione
Materialie cassa: Metallo	Metallo
Colore cassa: Nero	Nero
Raffreddamento della cassa:	Convezione	Ventola
Ingombro (L x H x P,enza staffa di montaggio):	145 x 205 x 240 mm	145 x 205 x 240 mm
Peso:	3,8 kg	3,8 kg
Altre caratteristiche:	Telao portafiltero, deflettore ad alette estaffa di montaggio in dotazione,zoom manuale	Telao portafiltero, deflettore ad alette estaffa di montaggio in dotazione,zoom manuale

DICHIARAZIONI DEL PRODUTTORE

MANUFACTURER'S WARRANTY & LIMITATION OF LIABILITY

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: http://www.adamhall.com/media/ shop/downloads/documents/manufacturersdeclarations.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrato dei rifiuti, alla fine del suo ciclo di vita l'apprecchio non devese essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando èssere smaltito separamente da altre rifiuti e riciclato nell'ottica dell'incentivazione di cicioli economici sostenibili. I clienti privati sono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e contrallare le eventuali condizioni contrattuali inerenti allo smaltimento degli apprecchi. Questo prodotto non devese essere smaltito assieme ad altri rifiuti industriali.

DMX CONTROL CLTS40WW / DMX STEUERUNG CLTS40WW / PILOTAGE DMX CLTS40WW CONTROL DMX DEL CLTS40WW / STEROWANIE DMX CLTS40WW / CONTROLLO DMX CLTS40WW

CLTS40WW 3CH Mode
Ch. Function Values Sub-Group
1 Dim	mer 000 - 255 0%	to 100%				Dimmer
2 Dim	mer fine 000 - 255	0% to 100%
3	Strobe	000 -	005	Strobe open		Strobe
		006 -	255	Strobe slow -> fast <1Hz - 20Hz

CLTS40WW 1CH Mode
Ch. Function Values Sub-Group
1 Dimmer 000 - 255 0%		to 100%			Dimmer

CLTS40WW 5CH Mode
Ch. Function Values Sub-Group
1 Dimmer 000 - 255 0% to 100%						Dimmer
2 Dimmer fine 000 - 255 0% to 100%
3	Strobe	000 - 005 Strobe open				Strobe
		006 - 255 Strobe slow -> fast <1Hz - 20Hz
4	Set dimmer curve	000 005 no function				Set dimmer curve
		006 - 063 Linear Dimmer Curve
		064 - 127 Exponential Dimmer Curve
		128 - 191 Logarithmic Dimmer Curve
		192 - 255 S-Curve Dimmer Curve
5	Device settings	000 - 005 no function				Device settings
		006 - 063 Dimmer Response LED (Hold 3s)
		064 - 127 Dimmer Response Halogen (Hold 3s)
		128 - 255 no function

DMX CONTROL CLTS60RGBW / DMX STEUERUNG CLTS60RGBW / PILOTAGE DM CLTS60RGBW / CONTROL DMX DEL CLTS60RGBW / STEROWANIE DMX CLTS60RGBW CONTROLLO DMX CLTS60RGBW

CLTS60RGBW		3CH Mode
Ch. Function Values Sub-Group
1	Red	000 - 255 0% to 100%	Red
2	Green	000 - 255 0% to 100%	Green
3	Blue	000 - 255 0% to 100%	Blue

CLTS60RGBW		4CH Mode
Ch.	Function Values Sub-Group
1	Red	000 - 255 0% to 100%	Red
2	Green	000 - 255 0% to 100%	Green
3	Blue	000 - 255 0% to 100%	Blue
4	White	000 - 255 0% to 100%	White

CLTS60RGBW 5CH Mode
Ch.	Function	Values Sub-Group
1 Dim	mer 000 - 255 0% to 100%				Dimmer
2 Red	000 - 255 0% to 100%				Red
3	Green	000 - 255 0% to 100%			Green
4	Blue	000 - 255 0% to 100%			Blue
5	White	000 - 255 0% to 100%			White

CLTS60RGBW 7CH Mode
Ch. Function Values Sub-Group
1 Dimmer 000 - 255 0% to 100%						Dimmer
2 Dimmer fine 000 - 255 0% to 100%
3 Strobe		000 - 005 Strobe open				Strobe
		006 - 255 Strobe slow		> fast <1Hz - 20Hz
4 Red	000 - 255 0% to 100%				Red
5	Green	000 - 255 0% to 100%			Green
6	Blue	000 - 255 0% to 100%			Blue
7	White	000 - 255 0% to 100%			White

CLTS60RGBW 13CH Mode
Ch.	Function	Values Sub-Group
1 Dimmer 000 - 255 0% to 100%						Dimmer
2 Dimmer fine 000 - 255 0% to 100%
3 Strobe		000 - 005 Strobe open				Strobe
		006 - 255 Strobe slow -> fast <1Hz - 20Hz
4 Red	000 - 255 0% to 100%				Red
5	Green	000 - 255 0% to 100%			Green
6	Blue	000 - 255 0% to 100%			Blue
7	White	000 - 255 0% to 100%			White
8	Colour Macro(override RGB) & Colour Jumping & Colour Fading	000 - 005 Colour off				Colour Macro
		006 - 013 Red
		014 - 021 Amber
		022 - 029 Yellow warm
		030 - 037 Yellow
		038 - 045 Green
		046 - 053 Turquoise
		054 - 061 Cyan
		062 - 069 Blue
		070 - 077 Lavender
		078 - 085 Mauve
		086 - 093 Magenta
		094 - 101 Pink
		102 - 109 Warm White
		110 - 117 White
		118 - 125 Cold White
		126 - 127 Colour Jumping Stop
		128 - 191			Colour Jumping Speed slow -> fast /Colour 1 -> 12
		192 - 255			Colour Fading Speed slow -> fast /Colour 1 -> 12

9	Colour Temperature(affects RGB and Colour Macros)	000 - 005 Off			Colour Temperature Correction
		006 - 255		7200K - 3200K @ Full on affects colours too
10 Auto Program Speed 000 - 255		Auto Program Speed Auto Program
11	Sound(if on, override everything)	000 - 005 Sound Control OFF (Mic Sensitivity)			Sound
		006 - 255		Sound Control ON Low -> High (Mic Sensitivity)
12 Set	dimmer curve	000 - 005 No function			Set dimmer curve
		006 - 063 Linear Dimmer Curve
		064 - 127 Exponential Dimmer Curve
		128 - 191 Logarithmic Dimmer Curve
		192 - 255 S-Curve Dimmer Curve
13 Device settings		000 - 005 No function			Device settings
		006 - 063 Dimmer Response LED (Hold 3s)
		064 - 127 Dimmer Response Halogen (Hold 3s)
		128 - 191 Silent Fan on (Hold 3s)
		192 - 255 Silent Fan off (Hold 5s)
