Root PAR 6 - Illuminazione Cameo - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore LED PAR
Modello	Root PAR 6 (CLROOTPAR6)
Numero di LED	6 LED RGBWA+UV da 12 W ciascuna
Spettro di colori	RGBWA+UV (rosso, verde, blu, bianco, ambra, UV)
Angolo di dispersione	36,0° (20,5° a metà intensità)
Flusso luminoso	1.800 lm
Intensità luminosa a 1 m	10.700 lx
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	58 W
Connettore di alimentazione	Power Twist IN (blu) e OUT (bianco, max. 8 A)
Fusibile	F3A / 250 V (5 x 20 mm)
Dimensioni (senza staffa)	195 x 133 x 195 mm
Peso (con staffa)	1,975 kg
Grado di protezione	IP20
Classe di protezione elettrica	I (con conduttore di terra)
Raffreddamento	Per convezione (senza ventola)
Temperatura ambiente di esercizio	da 0 °C a 40 °C
Umidità relativa	< 80%, senza condensa
Modalità DMX	Senza canale di offset: 2, 4CH1, 4CH2, 5, 6, 8, 11 canali. Con canale di offset: 3, 5CH1, 5CH2, 6, 7, 9, 12 canali.
Funzioni DMX	Dimmer, dimmer fine, stroboscopio, rosso, verde, blu, bianco, ambra, UV, macro di colore, selezione di inseguimento, offset DMX, sensibilità acustica
Controllo	DMX512, telecomando IR (opzione), W-DMX tramite stick iDMX (opzione)
Funzioni autonome	Programmi automatici, audio, statico, preset di colori, colori utente, loop
Display	Schermo OLED con tasti Mode, Enter, Up, Down
Manutenzione e pulizia	Pulire le superfici con un panno pulito e umido. Rimuovere regolarmente la polvere dalle aperture d'aria. Non utilizzare prodotti abrasivi. Pulire regolarmente le lenti.
Sicurezza	Non guardare direttamente la sorgente luminosa. Non utilizzare in presenza di persone epilettiche (effetti stroboscopici). La sorgente luminosa è integrata in modo fisso e non è sostituibile dall'utente. Rispettare le distanze minime (30 cm da materiali infiammabili).
Ricambi e riparabilità	Nessun pezzo sostituibile dall'utente. Le riparazioni devono essere eseguite da personale qualificato. Il fusibile può essere cambiato dall'utente (stesso tipo).

Domande frequenti - Root PAR 6 Cameo

Come impostare l'indirizzo DMX di partenza?

Premere MODE, selezionare DMX Address con UP/DOWN, confermare con ENTER, quindi impostare l'indirizzo (001-512) con UP/DOWN. Confermare con ENTER.

Come utilizzare la modalità Master/Slave?

Nel menu, selezionare Slave e scegliere un gruppo (0 per follow esatto, o 1-13 per uno offset). Collegare i proiettori in DMX. L'unità master deve essere in modalità autonoma (Auto, Static, ecc.). Gli slave seguono il master.

Come collegare più proiettori in DMX?

Collegare l'uscita DMX del controller all'ingresso DMX del primo proiettore. Quindi, collegare l'uscita DMX di ogni proiettore all'ingresso del successivo. Non superare 32 dispositivi per catena. Terminare la catena con una resistenza di terminazione (120 ohm).

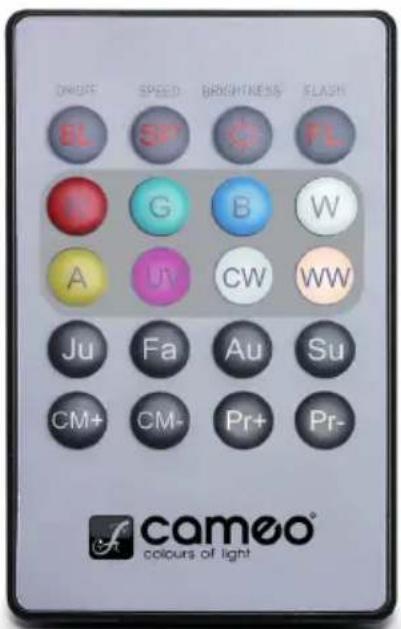

Come utilizzare il telecomando infrarossi?

Il telecomando IR (opzione) consente di controllare le modalità autonome. Puntarlo verso il sensore anteriore (portata < 8 m). I tasti consentono di regolare luminosità, velocità, colori, programmi (Auto, Sound, Color Preset). In modalità DMX o Slave, l'IR è disattivato.

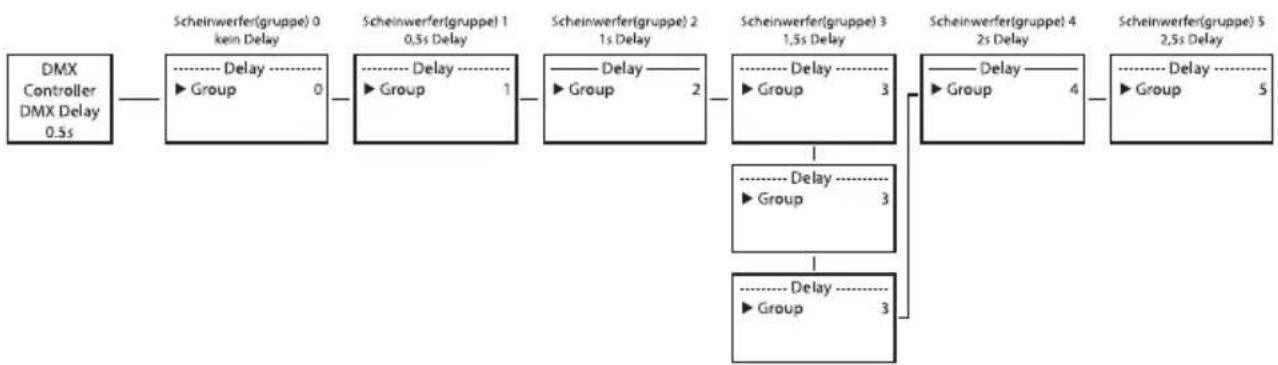

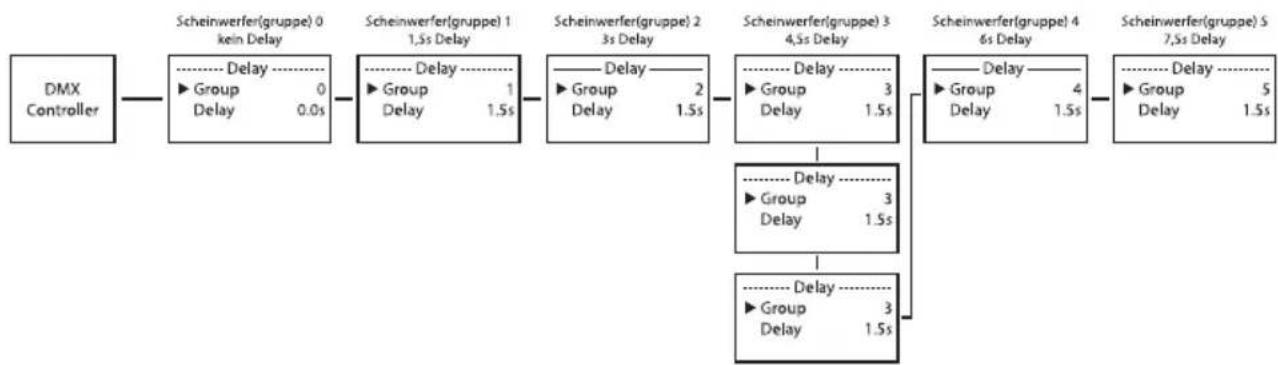

Cos'è l'offset DMX e come configurarlo?

L'offset DMX crea un effetto di inseguimento. Nelle modalità senza canale di offset, impostare manualmente il gruppo e il ritardo. Nelle modalità con canale di offset, il ritardo è controllato da un canale DMX dedicato. I ritardi vanno da 0,0 a 2,0 secondi in passi di 0,1 s.

Come pulire e manutenere il proiettore?

Scollegare l'apparecchio. Pulire l'involucro con un panno umido. Rimuovere la polvere dalle prese d'aria con un panno o aria compressa (bloccando le ventole). Pulire regolarmente le lenti. Non utilizzare prodotti abrasivi.

Quali sono le precauzioni di sicurezza da rispettare?

Non guardare mai direttamente la sorgente luminosa. Evitare di utilizzare effetti stroboscopici vicino a persone epilettiche. Installare saldamente l'apparecchio, rispettare una distanza di 30 cm da materiali infiammabili. Non utilizzarlo se il cavo è danneggiato. Non aprirlo.

Cosa fare se il segnale DMX viene interrotto?

Il comportamento predefinito (parametro Sig Fail) mantiene l'ultimo comando. È possibile scegliere Black (spegnimento) o User 1 (colore utente 1) nel menu Settings.

Come resettare l'apparecchio alle impostazioni di fabbrica?

Nel menu Settings, selezionare Reset quindi Factory. Confermare con ENTER. Per annullare, premere MENU.

Il proiettore può essere utilizzato all'aperto?

No, il grado IP20 significa che non è protetto contro l'acqua. È previsto per uso interno temporaneo. Non utilizzarlo all'aperto né in ambiente marino.

MANUALE UTENTE Root PAR 6 Cameo

INDICAZIONE SULLA SICUREZZA 136

AVVERTENZE PER DISPOSITIVI INDUSTRIALI PORTATILI 140

INTRODUZIONE 140

CONNETTORII, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE 141

UTILIZZO 143

TELECOMANDO A INFRAROSSI (OPZIONALE) 153

INSTALLAZIONE E MONTAGGIO 154

CURA, MANUTENZIONE E RIPARAZIONE 156

TECNOLOGIA DMX 157

DATI TECNICI 159

SMALTIMENTO 161

DICHIARAZIONI DEL PRODUTTORE 161

DMX

DMX CONTROL / DMX STEUERUNG / COMMANDE DMX /

CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX ..... 162

ENGLISH

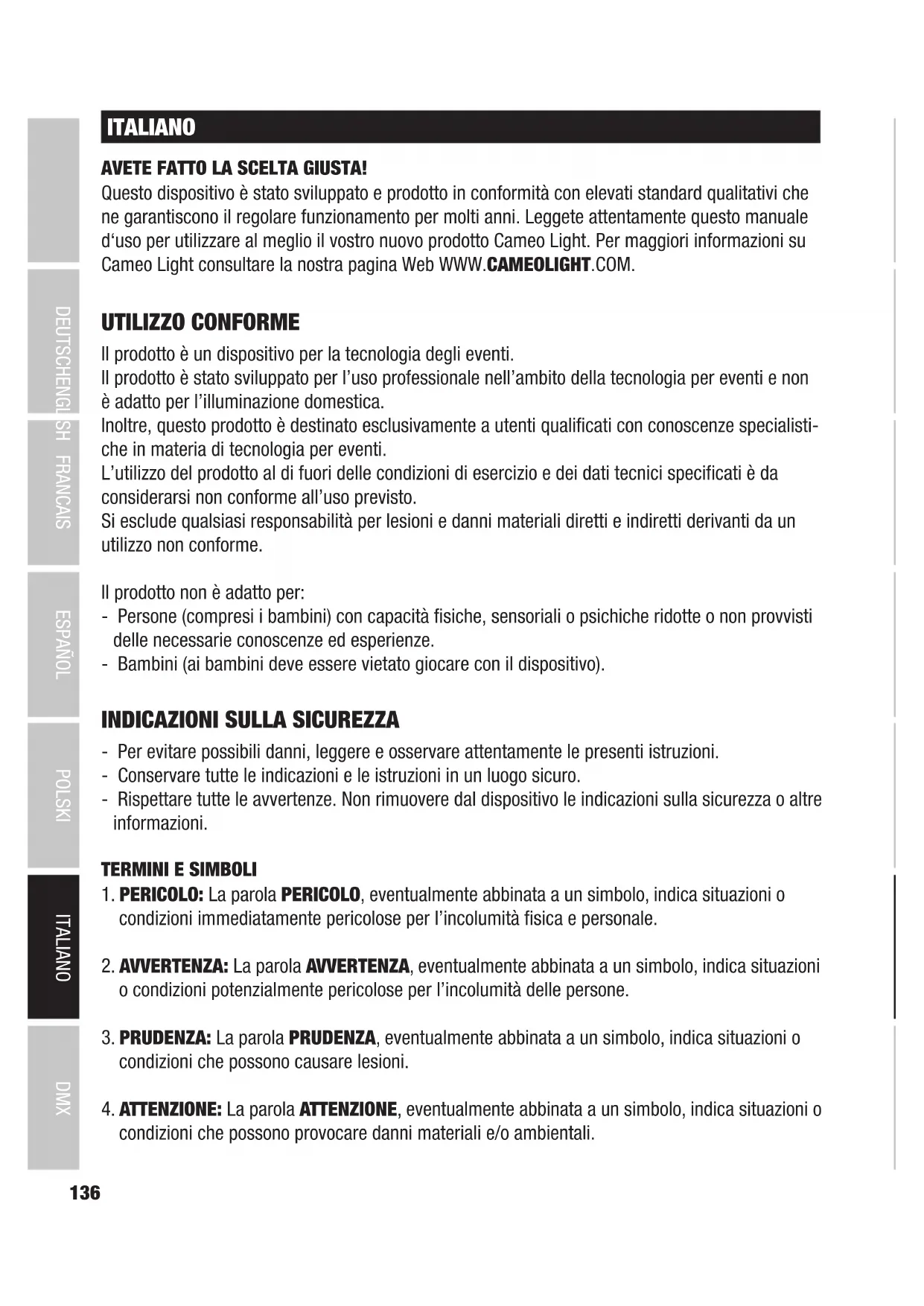

Questo dispositivo è stato sviluppato e prodotto in conformità con elevati standard qualitativi che ne garantiscono il regolare funzionamento per molti anni. Leggete attentamente questo manuale d'uso per utilizzare al meglio il vostro nuovo prodotto Cameo Light. Per maggiori informazioni su Cameo Light consultare la nostra pagina Web WWW.CAMEOLIGHT.COM.

UTILIZZO CONFORME

Il prodotto è un dispositivo per la tecnologia degli eventi.

Il prodotto è stato sviluppato per l'uso professionale nell'ambito della tecnologia per eventi e non è adatto per l'illuminazione domestica.

Inoltre, questo prodotto è destinato esclusivamente a utenti qualificati con conoscenze specialistiche in materia di tecnologia per eventi.

L'utilizzo del prodotto al di fuori delle condizioni di esercizio e dei dati tecnici specificati è da considerarsi non conforme all'uso previsto.

Si esclude qualsiasi responsabilità per lesioni e danni materiali diretti e indiretti derivanti da un utilizzo non conforme.

Il prodotto non è adatto per:

• Persone (compresi i bambini) con capacità fisiche, sensoriali o psichiche ridotte o non provvisti delle necessarie conoscenze ed esperienze.
• Bambini (ai bambini deve essere vietato giocare con il dispositivo).

INDICAZIONI SULLA SICUREZZA

• Per evitare possibili danni, leggere e osservare attentamente le presenti istruzioni.
• Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
• Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.

TERMINI E SIMBOLI

1. PERICOLO: La parola PERICOLO, eventualmente abbinata a un simbolo, indica situazioni o condizioni immediatamente pericolose per l'incolumità fisica e personale.
2. AVVERTENZA: La parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per l'incolumità delle persone.
3. PRUDENZA: La parola PRUDENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono causare lesioni.
4. ATTENZIONE: La parola ATTENZIONE, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono provocare danni materiali e/o ambientali.

Questo simbolo indica un rischio elettrico.

Questo simbolo indica un pericolo generico.

Questo simbolo indica un pericolo dovuto a superfici calde.

Questo simbolo indica un pericolo dovuto a fonti luminose intense.

Questo simbolo indica informazioni complementari sull'utilizzo del prodotto.

PERICOLO:

1. Non aprire né modificare il dispositivo.
2. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e scollegarlo dall'alimentazione elettrica. La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
3. In caso di dispositivi con classe di protezione 1, il conduttore di protezione deve essere collegato correttamente. Non disattivare mai il conduttore di protezione. I dispositivi con classe di protezione 2 non hanno un conduttore di protezione.
4. Assicurarsi che i cavi sotto tensione non siano piegati o danneggiati meccanicamente in altro modo.
5. Non cortocircuitare mai il fusibile del dispositivo.

AVVERTENZA:

1. Non utilizzare il dispositivo se presenta evidenti danni.
2. Il dispositivo deve essere installato solo in assenza di tensione.
3. Se il cavo di alimentazione del dispositivo è danneggiato, quest'ultimo non deve essere utilizzato.
4. I cavi di alimentazione collegati in modo permanente devono essere sostituiti solo da personale qualificato.

ATTENZIONE:

1. Se sottoposto a forti sbalzi di temperatura (ad esempio dopo il trasporto), aspettare ad accendere il dispositivo. Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo quando ha raggiunto la temperatura ambiente.

2. Verificare che la tensione e la frequenza della rete elettrica corrispondano ai valori indicati sul dispositivo. Se il dispositivo è dotato di un selettore di tensione, non collegarlo finché tale selettore non è impostato correttamente. Utilizzare esclusivamente cavi di alimentazione adatti.

3. Per scollegare tutti i poli del dispositivo dalla rete elettrica, non è sufficiente premere l'interruttore ON/OFF del dispositivo.
4. Assicurarsi che il fusibile utilizzato corrisponda al tipo stampato sul dispositivo.
5. Accertarsi che siano state adottate misure adeguate contro le sovratensioni (ad es. fulmini).
6. Rispettare la corrente di uscita massima indicata sui dispositivi con collegamento Power Out. La corrente assorbita complessivamente da tutti i dispositivi collegati non deve superare il valore indicato.
7. Sostituire i cavi di alimentazione a innesto solo con cavi equivalenti a quelli originali forniti in dotazione. La sezione trasversale non deve essere inferiore alla sezione trasversale della linea originale.

PERICOLO:

1. Pericolo di soffocamento! I sacchetti di plastica e componenti minuti devono essere tenuti fuori dalla portata delle persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali limitate.
2. Pericolo di lesioni per caduta di oggetti! Verificare che il dispositivo sia installato in modo stabile e non possa cadere. Utilizzare esclusivamente stativi e dispositivi di fissaggio adatti (in particolare in caso di impianti fissi). Assicurarsi che gli accessori siano installati e fissati correttamente. Assicurarsi che siano rispettate le norme di sicurezza in vigore.

AVVERTENZA:

1. Utilizzare il dispositivo unicamente nelle modalità previste.
2. Azionare il dispositivo esclusivamente con gli accessori consigliati e previsti dal produttore.
3. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio paese.
4. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
5. Rispettare assolutamente la distanza minima indicata da materiali normalmente infiammabili. Salvo diversa ed esplicita indicazione, la distanza minima è di 0,3 m.
6. È essenziale rispettare la distanza minima dalla superficie illuminata che può essere letta dal dispositivo.

PRUDENZA:

1. In caso di componenti mobili, come staffe di montaggio, sussiste il rischio di schiacciamento.
2. Nei dispositivi con componenti azionati a motore sussiste il pericolo di lesioni a causa del movimento del dispositivo. Movimenti improvvisi del dispositivo possono causare reazioni impreviste.
3. Durante il normale funzionamento, la superficie dell'alloggiamento del dispositivo può raggiungere temperature molto elevate. Assicurarsi che non avvenga alcun contatto accidentale con l'alloggiamento. Far raffreddare sempre a sufficienza la lampada prima di smontarla, eseguire lavori di manutenzione, ricaricarla ecc.

ATTENZIONE:

1. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
2. Non posizionare fonti di ignizione, come candele accese, nelle vicinanze del dispositivo.
3. Le prese di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
4. Per il trasporto utilizzare l'imballaggio originale o gli imballaggi previsti dal produttore.
5. Evitare di scuotere o urtare il dispositivo.
6. Osservare il grado di protezione IP, nonché le condizioni ambientali come la temperatura e l'umidità dell'aria in base alla specifica.
7. I dispositivi possono essere soggetti a ulteriori sviluppi. In caso di condizioni di funzionamento, prestazioni o altre caratteristiche del dispositivo diverse tra le istruzioni per l'uso e l'etichetta, l'indicazione riportata sul dispositivo ha sempre la priorità.
8. L'unità non è adatta per zone climatiche tropicali e per il funzionamento oltre i 2000 m sul livello del mare.
9. Il dispositivo non è adatto al funzionamento in ambienti marini.

ATTENZIONE! INDICAZIONI IMPORTANTI RELATIVE AI PRODOTTI PER L'ILLUMINAZIONE!

1. Non fissare mai direttamente il fascio di luce, nemmeno per brevi istanti.
2. Non guardare mai il fascio di luce con dispositivi ottici come le lenti d'ingrandimento.
3. In alcuni casi, in persone sensibili gli effetti stroboscopici possono causare attacchi epilettici.
4. In questa lampada è installata una lampada fissa che non può essere sostituita dall'utente. In caso di malfunzionamento, contattare il distributore di fiducia.

AVVERTENZE PER DISPOSITIVI INDUSTRIALI PORTATILI

1. Funzionamento temporaneo! Le attrezzature per eventi sono concepite esclusivamente per un uso temporaneo.
2. Il funzionamento continuo o l'installazione permanente possono compromettere il funzionamento e causare l'usura precoce del dispositivo.

INTRODUZIONE

7 PROIETTORI PAR RGBW DA 4 W

CLROOTPAR4 (alloggiamento nero)

CLROOTPAR4WH (alloggiamento bianco)

6 PROIETTORI PAR RGBWA+UV DA 12 W

CLROOTPAR6 (alloggiamento nero)

CLROOTPAR6WH (ALLOGGIAMENTO BIANCO)

FUNZIONI DI CONTROLLO

CLROOTPAR4

Modalità di funzionamento DMX senza canale DMX Delay: Controllo DMX a 2 canali, 4 canali (1), 4 canali (2), 5 canali, 6 canali e 9 canali

Modalità di funzionamento DMX con canale DMX Delay: Controllo DMX a 3 canali, 5 canali (1), 5 canali (2), 6 canali, 7 canali e 10 canali

CLROOTPAR6

Modalità di funzionamento DMX senza canale DMX Delay: Controllo DMX a 2 canali, 4 canali (1), 4 canali (2), 5 canali, 6 canali, 8 canali e 11 canali

Modalità di funzionamento DMX con canale DMX Delay: Controllo DMX a 3 canali, 5 canali (1), 5 canali (2), 6 canali, 7 canali, 9 canali e 12 canali

Funzionamento master/slave

Funzioni stand-alone

Comandabile mediante telecomando a infrarossi (telecomando a infrarossi opzionale)

Collegamento W-DMX mediante memory stick iDMX opzionale

CARATTERISTICHE

Connettori DMX a 3 poli. Connettori di rete Power Twist IN e OUT. Display OLED. Frequenza PWM regolabile. Connessione per memory stick iDMX. Raffreddamento a convezione. Vite Tilt. Staffa doppia di montaggio inclusa. Tensione di esercizio 100-240 V AC.

CLROOTPAR4

7 LED RGBW da 4 W. Potenza assorbita 38 W

CLROOTPAR6

6 LED RGBWA+UV da 12 W. Potenza assorbita 58 W

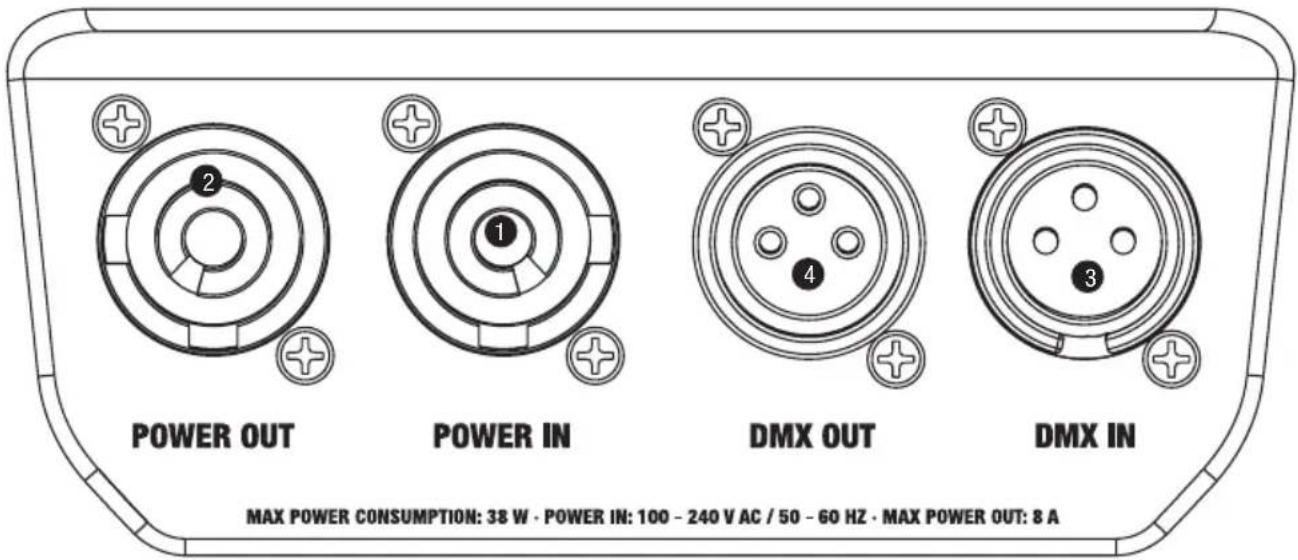

CONNETTORI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

I modelli CLROOTPAR4 e CLROOTPAR6 dispongono di connessioni, elementi di comando e display identici

1 POWER IN

Presa ingresso di rete Power Twist blu. Tensione di esercizio 100 - 240 V AC / 50 - 60 Hz. Un cavo di alimentazione idoneo con presa Power Twist in dotazione.

2 POWER OUT

Presa uscita di rete Power Twist bianca per l'alimentazione di ulteriori proiettori Cameo (max. 8 A).

③ DMX IN

Connettore XLR maschio a 3 poli per il collegamento di un dispositivo di controllo DMX (ad es. mixer DMX).

4 DMX OUT

Connettore XLR femmina a 3 poli per il reindirizzamento del segnale di controllo del DMX.

5 FUSE

Portafusibili per microfusibili (5 x 20 mm). NOTA IMPORTANTE: Sostituire il fusibile solo con un altro dello stesso tipo e con gli stessi valori. Se il fusibile continua a saltare rivolgersi a un centro di assistenza autorizzato.

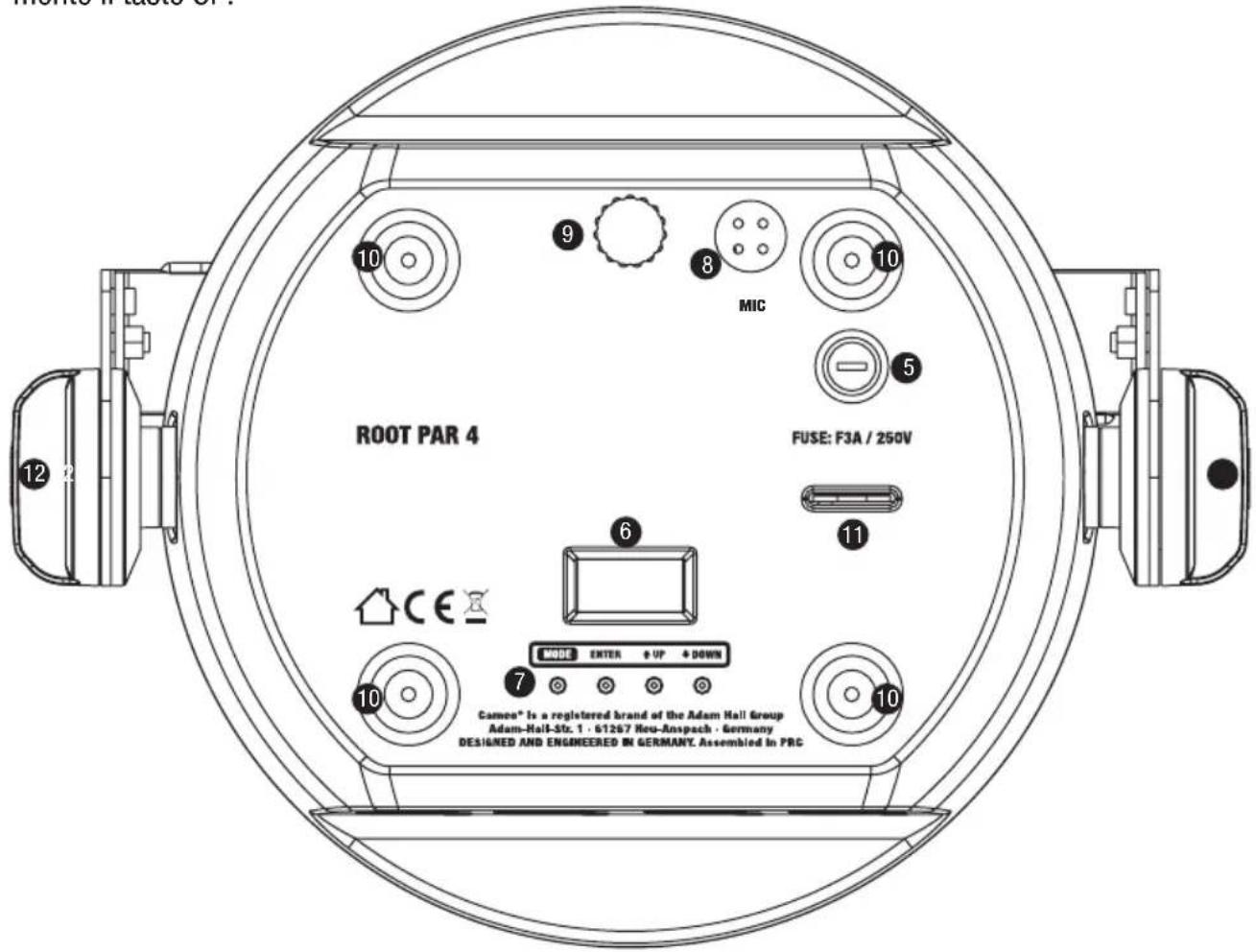

6 DISPLAY OLED

Il display OLED mostra la modalità di funzionamento attualmente attivata (schermata principale), le voci di menu nel menu di selezione e il valore numerico o lo stato di funzionamento in alcune voci di menu. Se, entro circa 2 minuti, non avviene alcuna immissione, il display passa automaticamente alla schermata principale. Nota sulla schermata principale delle modalità di funzionamento con comando esterno: non appena il segnale di comando si interrompe, i caratteri sul display iniziano a lampeggiare, quando il segnale si ripristina, smettono di lampeggiare. Partendo dalla schermata principale, la schermata del display può essere ruotata di 180° premendo breve-

mente il tasto UP.

I modelli CLROOTPAR4 e CLROOTPAR6 dispongono di connessioni, elementi di comando e display identici

7 TASTI DI COMANDO

MODE - Premendo MODE si accede al menu di selezione. Premendo ripetutamente questo tasto, viene visualizzata nuovamente la schermata principale. Premendo il MODE senza confermare con ENTER la modifica di un valore o dello stato, verrà ripristinato il valore o lo stato confermato in precedenza.

ENTER - Premendo ENTER si accede al livello di menu in cui è possibile apportare le modifiche dei valori e accedere ai sottomenu. Per confermare le modifiche dei valori e degli stati, premere ENTER.

UP e DOWN - Per la selezione delle singole voci di menu nel menu di selezione (indirizzo DMX, modalità di funzionamento ecc.) e nei sottomenu. Consentono di modificare a piacere il valore di una voce di menu, come, ad esempio, l'indirizzo DMX.

8 MIC

Microfono per la modalità di funzionamento Sound Control.

9 TILT

Vite zigrinata per la funzione Tilt nell'applicazione uplight. Per un aspetto più discreto, la doppia staffa di montaggio può essere rimossa.

10 PIEDINI IN GOMMA

Quattro piedini in gomma per conferire stabilità.

11 OCCHIELLO DI SICUREZZA

Occhiello di sicurezza per il fissaggio del proiettore durante il montaggio su traversa.

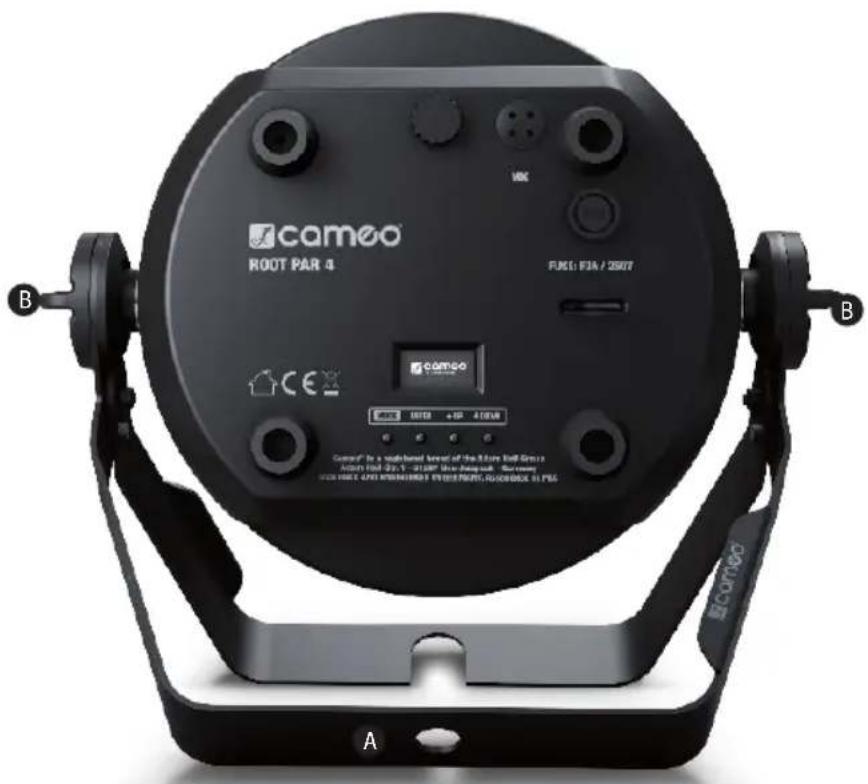

12 VITI A MANOPOLA

Le due viti a manopola servono per regolare e fissare la staffa di supporto o di montaggio.

CONNESSIONE PER COLLEGAMENTO W-DMX™

La connessione USB-A per la chiavetta iDMX opzionale si trova sul lato frontale del proiettore di fronte al pannello dei connettori.

UTILIZZO

OSSERVAZIONI

• Non appena il proiettore è correttamente allacciato alla rete elettrica, durante il processo di avvio sul display appaiono in successione il messaggio "Welcome to Cameo", la denominazione del modello e la versione del software. Dopo questo processo il proiettore sarà pronto per l'uso e si avvierà nella modalità di funzionamento precedentemente attivata.
• Per passare direttamente al display principale dai livelli di menu inferiori tenere premuto il tasto MODE per circa 2 secondi. Se entro circa 2 minuti non viene immesso alcun dato si attiva automaticamente la schermata principale. Premere brevemente MODE per salire di un livello nei sottomenu.
• Per accedere direttamente all'ultima voce di menu modificata premere contemporaneamente MODE e ENTER.
• Partendo dalla schermata principale, la schermata del display può essere ruotata di 180° pre-mendo brevemente il tasto UP.
• Per modificare rapidamente un valore (ad es. l'indirizzo di avvio DMX) tenere premuto il tasto UP o DOWN.

SCHERMATA PRINCIPALE MODALITÀ DI FUNZIONAMENTO DMX

Sul display vengono visualizzati l'indirizzo DMX e l'indirizzo di avvio DMX attualmente impostato (nell'esempio 001). Se la funzione DMX Delay è attivata, vengono visualizzati anche il gruppo e il tempo di ritardo.

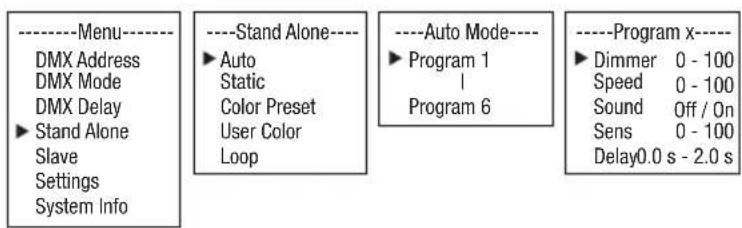

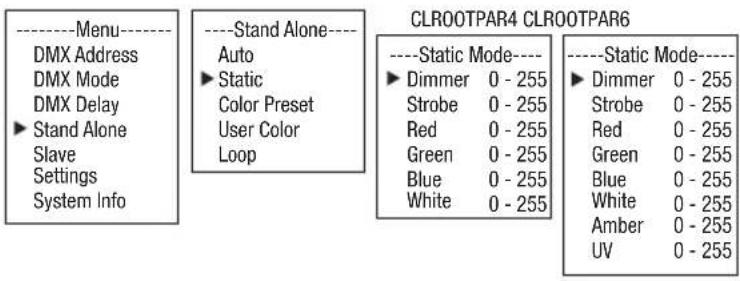

SCHERMATA PRINCIPALE MODALITÀ DI FUNZIONAMENTO STAND-ALONE

Sul display viene visualizzata la modalità stand-alone attualmente attiva (Mode Auto, Mode Sound, Mode Static, Mode Color Preset, Mode User Color, Mode Loop).

Mode Auto

Mode Sound

Mode Static

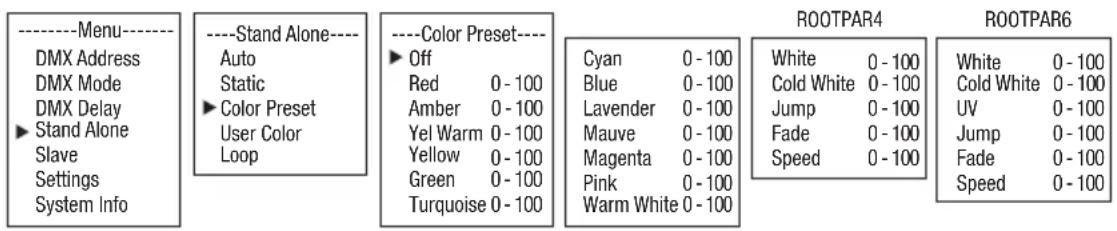

Mode Color Preset

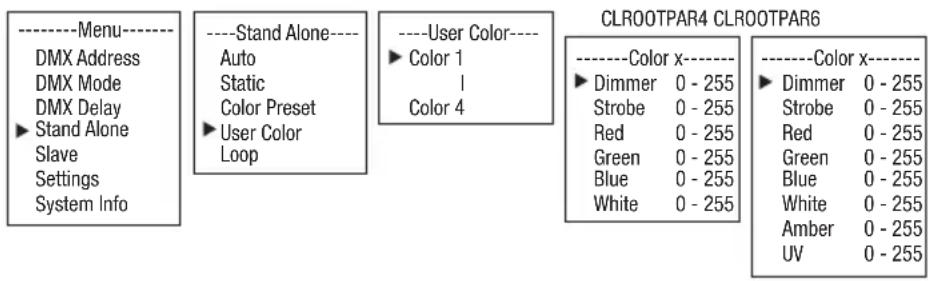

Mode User Color

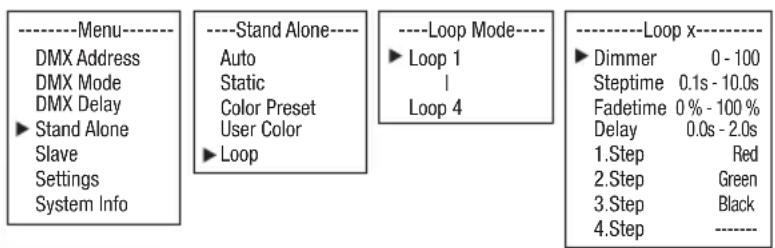

Mode Loop

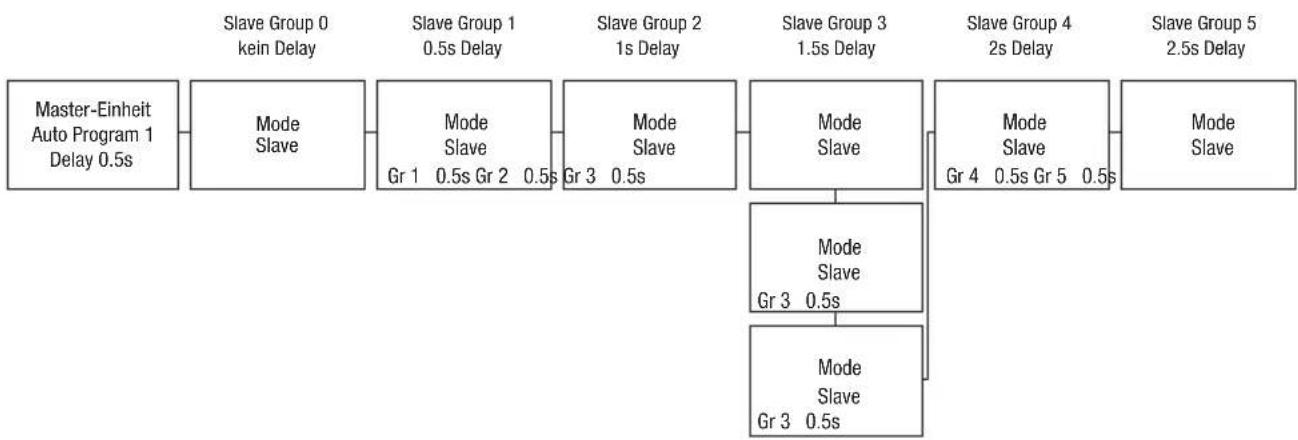

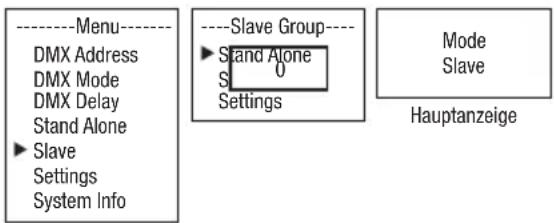

SCHERMATA PRINCIPALE DELLA MODALITÀ SLAVE

Sul display viene visualizzato Mode Slave. Se l'unità slave è assegnata a un gruppo slave, vengono visualizzati anche il gruppo slave e il tempo di ritardo impostato nell'unità master nelle modalità stand-alone Auto e Loop.

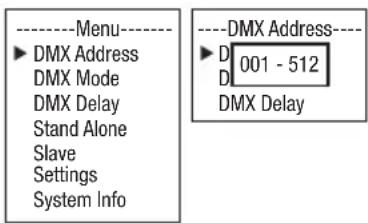

IMPOSTAZIONE DELL'INDIRIZZO DI AVVIO DMX

Premendo MODE si accede al menu principale. Con i tasti UP e DOWN, selezionare la voce di menu DMX Address e confermare con ENTER. Impostare l'indirizzo di avvio DMX desiderato con i tasti UP e DOWN. Confermare l'inserimento con ENTER e premere una volta il tasto MODE per tornare alla schermata principale. Se entro circa 2 minuti non viene effettuato alcun inserimento, si attiva automaticamente la schermata principale.

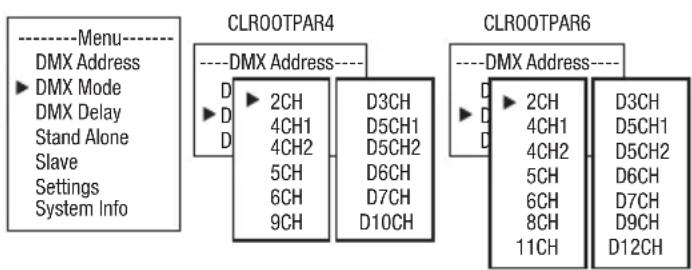

IMPOSTAZIONE DELLA MODALITÀ DI FUNZIONAMENTO DMX

Premendo MODE si accede al menu principale. Con i tasti UP e DOWN, selezionare la voce di menu DMX Mode e confermare con ENTER. Con i tasti UP e DOWN selezionare la modalità di funzionamento DMX desiderata e confermare con ENTER (le modalità DMX con canale di ritardo DMX sono contrassegnate con „D“). Premere MODE 1 volta per tornare alla schermata principale. Se entro circa 2 minuti non viene effettuato alcun inserimento, si attiva automaticamente la schermata principale. Le tabelle con l'assegnazione dei canali delle diverse modalità di funzionamento DMX sono riportate nel presente manuale, alla sezione CONTROLLO DMX.

DMX DELAY

Con l'ausilio della funzione DMX Delay è possibile creare facilmente un effetto chaser con un numero qualsiasi di proiettori dello stesso modello e della stessa versione software che altrimenti si potrebbe ottenere solo con un idoneo controller DMX e una programmazione complessa. Tutti i proiettori coinvolti sono impostati sulla stessa modalità DMX e controllati tramite lo stesso indirizzo di avvio DMX.

Impostazione manuale del DMX Delay nelle modalità di funzionamento DMX senza canale DMX Delay:

Premere MENU dalla schermata principale per accedere al menu principale. Usare i tasti ▲e ▼ per selezionare la voce di menu DMX Delay e confermare con ENTER. Con l'ausilio di ▲e ▼ selezionare nuovamente la voce di sottomenu desiderata, confermare con ENTER e impostare il valore desiderato. Confermare tutti i dati immessi con ENTER.

Assegnare i proiettori a uno dei 47 gruppi (il numero massimo di gruppi dipende dalla modalità DMX attivata); è possibile assegnare più proiettori a uno stesso gruppo. Il numero di gruppo è anche il fattore per cui viene moltiplicato il tempo di ritardo impostato.

Il tempo di ritardo (tempo di ritardo del segnale DMX) può essere impostato manualmente su ciascun proiettore con valori diversi (da 0,0 s a 2,0 s con incrementi di 0,1 s).

Esempio di setup:

    B --> H["► Group 0 Delay 0.0s"]
    C --> I["► Group 1 Delay 1.5s"]
    D --> J["► Group 2 Delay 1.5s"]
    E --> K["► Group 3 Delay 1.5s"]
    F --> L["► Group 4 Delay 1.5s"]
    G --> M["► Group 5 Delay 1.5s"]

Impostazione del DMX Delay nelle modalità di funzionamento DMX con canale DMX Delay:

Premere MENU dalla schermata principale per accedere al menu principale. Usare i tasti ▲e ▼ per selezionare la voce di menu DMX Delay e confermare 2 volte con ENTER.

Assegnare i proiettori a uno dei 47 gruppi (il numero massimo di gruppi dipende dalla modalità DMX attivata); è possibile assegnare più proiettori a uno stesso gruppo. Il numero di gruppo è anche il fattore per cui viene moltiplicato il tempo di ritardo impostato. Confermare ogni inserimento premendo ENTER.

Il tempo di ritardo (tempo di ritardo del segnale DMX) viene impostato con l'ausilio di un controller DMX nel canale DMX Delay separato della modalità di funzionamento DMX corrispondente (da 0,0 s a 2,0 s con incrementi di 0,1 s).

Esempio di setup:

MODALITÀ DI FUNZIONAMENTO STAND-ALONE AUTO / SOUND

Ciascuno dei 6 diversi programmi automatici è composto da sequenze di cambio colore prefis- sate; luminosità, velocità di esecuzione, Sound Control con sensibilità microfono e ritardo (del segnale) possono essere impostati separatamente.

Premere MODE dalla schermata principale per accedere al menu principale. Con i tasti UP e DOWN selezionare la voce di menu Stand Alone e confermare con ENTER. Con i tasti UP e DOWN selezionare la modalità di funzionamento stand-alone Auto e confermare con ENTER. Con i tasti UP e DOWN, selezionare ora il programma desiderato (Program 1 - Program 6) e confermare con ENTER.

Si accede quindi al sottomenu per l'impostazione delle seguenti voci di sottomenu (v. tabella, selezionare con UP e DOWN, confermare con ENTER, modificare il valore o lo stato con UP e DOWN, confermare con ENTER): Le impostazioni vengono effettuate separatamente per ogni programma e vengono mantenute anche dopo il riavvio del dispositivo.

MODALITÀ DI FUNZIONAMENTO STAND-ALONE AUTO / SOUND (PROGRAM 1 - PROGRAM 6)
Dimmer	Impostazione della luminosità. 0 - 100
Speed	Impostazione della velocità di avanzamento 0 - 100
Sound Attivare/disattivare Sound Control Off Sound Control disattivato
			On Sound Control attivato
Sens Impostare la sensibilità del microfono 0 - 100
Delay Tempo di ritardo dei gruppi slave 0.0s - 2.0s

MODALITÀ DI FUNZIONAMENTO STAND-ALONE STATIC

Analogamente a quanto avviene in un dispositivo di comando DMX, la modalità stand-alone consente di impostare direttamente sul dispositivo le funzioni dimmer, stroboscopio (Strobe), R, G, B e W o R, G, B, W, A e UV con valori da 000 a 255. È quindi possibile creare una scena personalizzata, senza necessità di utilizzare un controller DMX aggiuntivo.

Premere MODE dalla schermata principale per accedere al menu principale. Con i tasti UP e DOWN selezionare la voce di menu Stand Alone e confermare con ENTER. Con i tasti UP e DOWN selezionare la modalità di funzionamento stand-alone Static e confermare con ENTER. Con i tasti UP e DOWN selezionare la voce di menu che si desidera modificare e confermare con ENTER. È possibile impostare il valore desiderato da 000 a 255 tramite i tasti UP e DOWN. Confermare tutti gli inserimenti con ENTER.

Sono disponibili 15 diversi preset di colore più Jump e Fade; la luminosità può essere regolata separatamente per ogni preset, così come la velocità di esecuzione per Jump e Fade.

Premere MODE dalla schermata principale per accedere al menu principale. Con i tasti UP e DOWN selezionare la voce di menu Stand Alone e confermare con ENTER. Con i tasti UP e DOWN selezionare la modalità di funzionamento stand-alone Color Preset e confermare con ENTER. Con UP e DOWN selezionare ora il colore desiderato come preset e confermare con ENTER (Off = Blackout, Speed si riferisce a Jump e Fade). È possibile impostare la luminosità desiderata da 000 a 100 tramite i tasti UP e DOWN. Confermare con ENTER.

MODALITÀ DI FUNZIONAMENTO STAND-ALONE USER COLOR

La modalità di funzionamento stand-alone User Color consente di salvare luminosità generale, stroboscopio e mix cromatico di R, G, B e W o R, G, B, W, A e UV direttamente nel dispositivo in quattro preset cromatici individuali.

Premere MODE dalla schermata principale per accedere al menu principale. Con i tasti UP e DOWN selezionare la voce di menu Stand Alone e confermare con ENTER. Con i tasti UP e DOWN selezionare la modalità di funzionamento stand-alone User Color e confermare con ENTER. Con i tasti UP e DOWN, selezionare ora il preset desiderato (Color 1 - Color 4) e confermare con ENTER. Con i tasti UP e DOWN selezionare la voce di menu che si vuole modificare e confermare con ENTER. È possibile impostare il valore desiderato da 000 a 255 tramite i tasti UP e DOWN. I valori dell'effetto stroboscopio corrispondono ai valori del canale 2 della tabella DMX 4 CH Mode 1. Confermare tutti gli inserimenti con ENTER.

MODALITÀ DI FUNZIONAMENTO STAND-ALONE LOOP

La modalità di funzionamento stand-alone Loop permette di configurare, memorizzare e richia-mare fino a quattro diversi programmi di cambio colore. Luminosità, durata del ciclo, tempo di dissolvenza e ritardo (del segnale) sono regolabili separatamente.

Premere MODE dalla schermata principale per accedere al menu principale. Con i tasti UP e DOWN selezionare la voce di menu Stand Alone e confermare con ENTER. Con i tasti UP e DOWN selezionare la modalità di funzionamento stand-alone Loop e confermare con ENTER. Con i tasti UP e DOWN selezionare ora il loop desiderato (Loop 1 - Loop 4) e confermare con ENTER.

Si accede quindi al sottomenu per l'impostazione delle seguenti voci di sottomenu (v. tabella, selezionare con UP e DOWN, confermare con ENTER, modificare il valore o lo stato con UP e DOWN, confermare con ENTER): Le impostazioni vengono effettuate separatamente per ogni loop e vengono mantenute anche dopo il riavvio del dispositivo.

ROOTPAR4

MODALITÀ DI FUNZIONAMENTO STAND-ALONE LOOP (Loop 1 - Loop 4)
Dimmer Impostazione della luminosità. 0 - 100
Steptime Impostazione della durata del ciclo 0.1s - 10.0s
Fadetime	Impostazione del tempo di dissolvenza in punti percentuali	0 % - 100 %
Delay Tempo di ritardo dei gruppi slave 0.0s - 2.0s
impostare il 1° Step	15 colori da Color Preset Red - CW (Cold White)
	4 colori da User Color User 1 - User 4
	Blackout Blackout
2. Step " "
3. Step	15 colori da Color Preset Red - CW (Cold White)
	4 colori da User Color User 1 - User 4
	Blackout Blackout
	---- Saltare il passaggio
4. Step " "

ROOTPAR6

MODALITÀ DI FUNZIONAMENTO STAND-ALONE LOOP (Loop 1 - Loop 4)
Dimmer Impostazione della luminosità. 0 - 100
Steptime Impostazione della durata del ciclo 0.1s - 10.0s
Fadetime	Impostazione del tempo di dissolvenza in punti percentuali	0 % - 100 %
Delay Tempo di ritardo dei gruppi slave 0.0s - 2.0s
impostare il 1° Step	15 colori da Color Preset Red - CW (Cold White)
	4 colori da User Color User 1 - User 4
	Luce UV	UV
	Blackout Blackout
2. Step ” ”
3. Step 15	colori da Color Preset Red - CW (Cold White)
	4 colori da User Color User 1 - User 4
	Luce UV UV
	Blackout Blackout
	---- Saltare il passaggio
4. Step ” ”

MODALITÀ SLAVE

Modalità Slave Standard: Premere MODE dalla schermata principale per accedere al menu principale. Con i tasti UP e DOWN selezionare la voce di menu Slave e confermare con ENTER; selezionare poi il Gruppo Slave 0 (Slave Group 0) e confermare nuovamente con ENTER. Collegare l'unità slave e master (stesso modello, stessa versione del software) utilizzando un cavo DMX; sull'unità master attivare una delle modalità stand-alone (Auto, Static, Color Preset, User Color, Loop). Ora l'unità slave segue esattamente l'unità master.

Modalità slave estesa: Se si desidera controllare le unità slave nel funzionamento master/slave con una modalità di funzionamento stand-alone Auto o Loop, il segnale di controllo può essere riprodotto con un ritardo di tempo su fino a 15 livelli (ROOTPAR4: Slave Group 1 - 15, ROOTPAR6: 1 - 13); il ritardo viene impostato nel sottomenu Delay nella rispettiva modalità stand-alone, mentre il fattore di ritardo viene impostato nel menu slave del proiettore corrispondente. Così è possibile creare facilmente un effetto chaser con un numero qualsiasi di proiettori dello stesso modello e della stessa versione software, che altrimenti si potrebbe ottenere solo con un idoneo controller DMX e una programmazione complessa.

Assegnare i proiettori a uno dei 15 gruppi (ROOTPAR4: Slave Group 1 - 15, ROOTPAR6: 1 - 13) a seconda delle esigenze; è possibile assegnare più proiettori a uno stesso gruppo. Il numero di gruppo è anche il fattore per cui viene moltiplicato il tempo di ritardo impostato nell'unità master (v. esempio di configurazione).

    B --> I["Mode Slave Gr 1 0.5s Gr 2 0.5s"]
    E --> J["Mode Slave Gr 3 0.5s"]
    F --> K["Mode Slave Gr 4 0.5s Gr 5 0.5s"]
    H --> L["Mode Slave Gr 3 0.5s"]
    I --> M["Mode Slave Gr 3 0.5s"]
    J --> N["Mode Slave Gr 4 0.5s Gr 5 0.5s"]

IMPOSTAZIONI DI SISTEMA (Settings)

Premere MODE dalla schermata principale per accedere al menu principale. Con i tasti UP e DOWN selezionare la voce di menu Settings e confermare con ENTER.

Si accede quindi al sottomenu per l'impostazione delle seguenti voci di sottomenu (v. tabella, selezionare con UP e DOWN, confermare con ENTER, modificare il valore o lo stato con UP e DOWN, confermare con ENTER):

Settings
Disp Rev = ruotare la schermatadisplay			No Nessuna rotazione del display
			Yes Rotazione del display di 180° (ad es. per montaggio sopratesta)
Disp Back = illuminazione del display			Off Disattivazione dopo circa 30 secondi di inattività
			On Sempre acceso
Sig Fail = Condizione di fun-zionamento in caso di interruzione del segnale DMX			Hold Mantiene	l'ultimo comando
			Black	Blackout attivato
			User 1	Attivazione User Color 1
Sound	= impostare la modalità Sound Control		Last	Il colore viene mantenuto fino al prossimoimpulso
			Off Il colore so compare dopo un istante, fino all'impulso successivo
PWM = Frequenza		LEDPWM	650 Hz,1530 Hz,2150 Hz,4000 Hz	Selezione della frequenza LED PWM
Calibration (CLROOT-PAR4)	=	calibrazione dei colori	Red, Green,Blue, White	Calibrazione singola dei colori. Impostazione della luminosità per più modalità di funzionamento dei 4 gruppi LED RGBW, con valori compresi tra 0 e 255
Calibration (CLROOT-PAR6)	=	calibrazione dei colori	Red, Green,Blue, White,Amber, UV	Calibrazione singola dei colori. Impostazione della luminosità per più modalità di funzionamento dei 6 gruppi LED RGBW A+UV, con valori compresi tra 0 e 255
IR Remote = Consente di attivare o disattivare il controllo tramite telecomando a infrarossi			On Controllo tramite telecomando a infra-rossi attivato
			Off Controllo tramite telecomando a infra-rossi disattivato
Reset = ripristinare le impostazioni			Factory Tornare alle impostazioni di fabbrica:Effettuare il reset con ENTER, annullare con MENU
			Preset A Ripristino al Preset A: Effettuare il reset con ENTER, annullare con MENU
			Preset B Ripristino al Preset B: Effettuare il reset con ENTER, annullare con MENU
			Preset C Ripristino al Preset C: Effettuare il reset con ENTER, annullare con MENU
Edit Preset = salvare tutte le impostazioni di sistema in 3 preset individuali			Preset A Salvare con ENTER
			Preset B Salvare con ENTER
			Preset C Salvare con ENTER
Assistenza = solo per manutenzione

INFORMAZIONI DI SISTEMA (System Info)

Premere MODE dalla schermata principale per accedere al menu principale. Con i tasti UP e DOWN selezionare la voce di menu System Info e confermare con ENTER.

Si accede al sottomenu per richiamare le informazioni di sistema (v. tabella, selezionare con UP e DOWN, confermare con ENTER, modificare lo stato con UP e DOWN, confermare con ENTER).

System Info
Firmware =	Visu	alizzazione del firmware del dispositivo	Firmware V1.xx
Tempera-ture	=	Visualizzazione della temperatura dell’unità LED	LED xxx°C / xxx°F
			Unit °C (= visu	alizzazione in gradi centigradi)
				°F (= visualizzazione in gradi Fahrenheit)
Op Hours =	Visu	alizzazione del tempo di funzionamento	xx:xxh Visualiz	zazione del tempo di funzionamen-to complessivo in ore e minuti

TELECOMANDO A INFRAROSSI (opzionale)

Dirigere il telecomando a infrarossi direttamente sul senso-re a infrarossi sul pannello frontale della barra LED. Il raggio d'azione massimo è di circa 8 metri. Nelle modalità DMX e slave il sensore del proiettore è disattivato. Il telecomando a infrarossi controlla direttamente le modalità stand-alone interne Auto / Sound, Static e Color Preset.

BL / ON/OFF (blackout)

Premere il tasto BL per spegnere tutti i LED (blackout), indipendentemente dalla modalità di funzionamento attivata e controllata con il telecomando. Premendo nuovamente il tasto BL, si riattiva la modalità di funzionamento selezionata in precedenza.

SP (velocità)

Impostazione velocità a 6 livelli per i programmi di cambio colore Color Jumping (Ju), Color Fading (Fa) e Auto Program

(Au). Al livello 1 la sequenza di cambio colore si svolge lentamente; premendo di nuovo il pulsante, si attiva il livello 2 con una sequenza di cambio colore più rapida, seguita dai livelli 3, 4, 5 e 6, in cui il livello 6 è la sequenza più rapida.

(luminosità)

Regolazione della luminosità totale in 6 livelli. Premendo più volte questo pulsante, si modificano i diversi livelli di luminosità (Livello 1 = Blackout).

FL (Flash/stroboscopio)

Impostazione della velocità dell'effetto stroboscopico in 6 livelli. Al livello 1 l'effetto stroboscopico è disattivato; al livello 2 genera una frequenza lenta e così via con i livelli da 3 a 5. Il livello 6 genera la frequenza di lampeggio più veloce. L'effetto stroboscopio può essere utilizzato solo in modalità di mix cromatico RGBW (A+UV).

R / G / B / W (A e UV solo Modello CLROOTPAR6, CW e WW senza funzione)

Questi 4 (6) pulsanti permettono di creare mix di colori individuali. I 6 livelli di luminosità si impostano premendo più volte il pulsante corrispondente al colore da regolare, mentre al livello 1 i LED sono spenti. Esempio: Impostando rosso e verde al massimo livello e i rimanenti LED al livello più basso, il mix di colori che si ottiene è giallo chiaro.

Ju (cambio colore)

Il cambio colore è istantaneo (Color Jumping). La velocità con cui i colori cambiano può essere impostata con il pulsante SP (velocità).

Fa (dissolvenza colori)

I colori si dissolvono l'uno nell'altro (Color Fading). La velocità con cui i colori cambiano può essere impostata con il pulsante SP (velocità).

Au (modalità automatica)

Selezionare il programma di cambio colore desiderato Auto 1 - 6 premendo ripetutamente il tasto Au.

Su (programma cambio colore con Sound Control)

Selezionare uno dei 6 programmi con Sound Control 1 - 6 premendo ripetutamente il tasto Su. Il microfono per il controllo di questa funzione si trova sul retro del proiettore.

CM (macro colori)

Quindici preset colori (sedici nel ROOTPAR6), richiamabili in successione con i tasti CM+ e CM-.

Pr+ / Pr-

Sezione dei programmi in modalità automatica (Au) e controllo ad attivazione sonora (Sound Control, Su).

INSTALLAZIONE E MONTAGGIO

Grazie alla comoda staffa doppia, è possibile sistemare il proiettore in una posizione idonea, su una superficie piana. Il montaggio su una traversa viene effettuato tramite un apposito morsetto per traverse, da fissare alla staffa di montaggio (A). Morsetti per traverse idonei sono disponibili come accessori. Collegare saldamente il tutto e fissare il proiettore con un cavo di sicurezza idoneo nell'occhiello di sicurezza che si trova sul retro del proiettore.

PERICOLO: il montaggio sopratesta richiede una vasta esperienza, incluso il calcolo dei valori limite del carico di lavoro, il materiale di installazione utilizzato e la verifica periodica della sicurezza di tutti i materiali di installazione e dei proiettori. Se non si dispone di queste qualifiche, non tentare di effettuare da soli l'installazione, ma ricorrere all'ausilio di aziende professionali. Sussiste il rischio che dispositivi non montati né fissati correttamente si allentino e cadano. Ciò può causare lesioni gravi o mortali alle persone.

Per garantire una minore visibilità quando viene utilizzato come uplight, la staffa doppia di montaggio può essere rimossa allentando le due viti (B) della maniglia.

CURA, MANUTENZIONE E RIPARAZIONE

Per garantire un funzionamento corretto e duraturo del dispositivo, è necessario effettuarne la pulizia e manutenzione almeno ogni 3000 ore di funzionamento regolare o al più tardi dopo un anno

MANUTENZIONE (eseguibile dall'utente)

AVVERTENZA! Prima di qualsiasi intervento di pulizia, scollegare l'alimentazione elettrica e, se possibile, tutti i collegamenti del dispositivo.

NOTA! Una pulizia inadeguata può danneggiare il dispositivo, causando anche danni potenzialmente irreparabili.

1. Le superfici dell'alloggiamento devono essere pulite con un panno umido pulito. Assicurarsi che l'umidità non penetri all'interno del dispositivo.
2. Le aperture di entrata e uscita dell'aria devono essere pulite regolarmente, rimuovendo polvere e sporcizia. In caso di utilizzo di aria compressa, prestare attenzione a non danneggiare il dispositivo (ad es. le ventole devono essere bloccate in questo caso, altrimenti potrebbero ruotare eccessivamente).
3. I cavi e i contatti elettrici devono essere puliti regolarmente, rimuovendo polvere e sporcizia.
4. In generale per la pulizia non devono essere utilizzati detergenti o sostanze con effetto abrasivo; in caso contrario, la qualità della superficie potrebbe essere compromessa.
5. In generale, i dispositivi devono essere conservati all'asciutto e protetti da polvere e sporcizia.
6. Per garantire un funzionamento corretto e sicuro, tutte le lenti e le aperture di uscita della luce accessibili o rimovibili devono essere pulite regolarmente.

MANUTENZIONE E RIPARAZIONE (solo da parte di personale specializzato)

PERICOLO! Il dispositivo contiene componenti sotto tensione. L'unità può rimanere sotto tensione residua anche dopo la disconnessione dalla rete elettrica, ad es. a causa di condensatori carichi.

NOTA! Il dispositivo non contiene componenti riparabili dall'utente.

NOTA! La manutenzione e le riparazioni devono essere eseguite esclusivamente da personale qualificato. In caso di dubbi rivolgersi a un riparatore specializzato.

NOTA! Gli interventi di manutenzione non eseguiti correttamente possono invalidare la garanzia.

NOTA! Nel caso di set di conversione o retrofit forniti dal produttore, è essenziale seguire le istruzioni di installazione allegate.

TECNOLOGIA DMX

DMX512

DMX (Digital Multiplex) è la sigla di un protocollo di trasmissione universale per la comunicazione tra dispositivi e controller. Un controller DMX invia dati DMX ai dispositivi DMX collegati. I dati DMX vengono sempre trasmessi come flusso di dati seriale, che viene inoltrato da un dispositivo collegato al successivo attraverso le connessioni (connettori XLR) DMX IN e DMX OUT presenti per ogni dispositivo DMX compatibile, per un massimo di 32 dispositivi. L'ultimo dispositivo della catena deve essere dotato di un connettore terminale (terminatore).

DMX è il linguaggio condiviso che consente l'accoppiamento tra diversi tipi di dispositivo e modelli di produttori differenti e il controllo da parte di un controller centrale, a condizione che tutti i dispositivi e il controller siano DMX compatibili. Per una trasmissione dei dati ottimale, il cavo che collega i singoli dispositivi deve essere il più corto possibile. L'ordine dei dispositivi nella rete DMX non influisce sull'indirizzamento. Il dispositivo con indirizzo DMX 1 può quindi trovarsi in una posizione qualsiasi della catena DMX (seriale): all'inizio, alla fine o in qualsiasi punto al centro. Se a un dispositivo viene assegnato l'indirizzo DMX 1, il controller „sa” di dover inviare a questo dispositivo tutti i dati attribuiti all'indirizzo 1, indipendentemente dalla sua posizione nella interconnessione DMX.

ACCOPPIAMENTO SERIALE DI PIÙ PROIETTORI

1. Collegare il connettore XLR maschio (a 3 o 5 poli) del cavo DMX con l'uscita DMX (presa XLR femmina) del primo dispositivo DMX (ad esempio controller DMX).
2. Collegare il connettore XLR femmina del cavo DMX connesso al primo proiettore DMX con l'ingresso DMX (presa XLR maschio) del successivo dispositivo DMX. Analogamente, collegare l'uscita DMX di questo dispositivo con l'ingresso DMX del dispositivo seguente e così via. Tenere presente che in linea di principio i dispositivi DMX sono collegati in serie e i collegamenti non si possono condividere senza uno splitter attivo. In una catena DMX i dispositivi DMX non possono essere più di 32.

Nelle linee di prodotti Adam Hall 3 STAR, 4 STAR e 5 STAR è disponibile un'ampia scelta di cavi DMX.

CAVO DMX:

In caso di cavi di propria realizzazione, procedere secondo le figure di questa pagina. Non collegare mai la schermatura dei cavi con il contatto di massa del connettore e assicurarsi che la schermatura non entri in contatto con l'involucro del connettore XLR. Il contatto di massa della schermatura può generare guasti al sistema.

CONFIGURAZIONE DEI CONNETTORI:

Cavo DMX con connettori XLR a 3 poli: Cavo DMX con connettori XLR a 5 poli (pin 4 e 5 non assegnati):

CONNETTORE TERMINALE DMX (TERMINATORE):

Per evitare errori di sistema, l'ultimo dispositivo di una catena DMX deve essere dotato di una resistenza di terminazione (120 ohm, 1/4 W). Connettore XLR a 3 poli con resistenza di terminazione: K3DMXT3 Connettore XLR a 5 poli con resistenza di terminazione: K3DMXT5

CONFIGURAZIONE DEI CONNETTORI:

Connettore XLR a 3 poli: Connettore XLR a 5 poli:

ADATTATORE DMX:

Se si utilizzano degli adattatori, in una catena DMX si possono anche combinare dispositivi DMX con collegamenti a 3 poli e dispositivi DMX con collegamenti a 5 poli.

CONFIGURAZIONE DEI CONNETTORI

Adattatore DMX XLR maschio 5 poli a XLR femmina 3 poli: K3DGF0020 Pin 4 e 5 non assegnati.

CONFIGURAZIONE DEI CONNETTORI

Adattatore DMX XLR maschio 3 poli a XLR femmina 5 poli: K3DHM0020 Pin 4 e 5 non assegnati.

DATI TECNICI

CODICEARTICOLO:	CLROOTPAR4(WH) CLROOTPAR6(WH)
Tipologia di prodotto:	Proiettore LED Proiettore LED
Tipo: Proiettore PAR Proiettore PAR
Spettrocromatico:	RGBW RGBWA-UV
Numero di LED: 7 6
Tipo di LED: 4 W 12 W
Frequenza LED PWM:	650 Hz, 1530 Hz, 2150 Hz, 4000 Hz(regolabile)	650 Hz, 1530 Hz, 2150 Hz, 4000 Hz(regolabile)
Angolo di proiezione(angolo di diffusione parziale):	36,5° (19°) 36,0° (20,5°)
Ingresso DMX: maschio a 3 poli maschio a 3 poli
Uscita DMX:	femmina a 3 poli	femmina a 3 poli
Modalità DMX:	Senza canale DMX Delay: 2 canali, 4 canali (1), 4 canali (2), 5 canali, 6 canali, 9 canaliCon canale DMX Delay: 3 canali, 5 canali (1), 5 canali (2), 6 canali, 7 canali, 10 canali	Senza canale DMX Delay: 2 canali, 4 canali (1), 4 canali (2), 5 canali, 6 canali, 8 canali, 11 canaliCon canale DMX Delay: 3 canali, 5 canali (1), 5 canali (2), 6 canali, 7 canali, 9 canali, 12 canali
Funzioni DMX:	Dimmer, dimmer fine, stroboscopio, rosso, verde, blu, bianco, macro colore, selezione chase, DMX Delay, Tint, Hue, Saturation, sensibilità	Dimmer, dimmer fine, stroboscopio, rosso, verde, blu, bianco, ambra, UV, macro colore, selezione chase, DMX Delay, sensibilità
Comando:	DMX-512, telecomando IR, W-DMX (mediante memory stick iDMX opzionale)	DMX-512, telecomando IR, W-DMX (mediante memory stick iDMX opzionale)
Funzionistand-alone:	Programmi Auto, programma a controllo sonoro, Static, preset colore, colori utente, funzione loop	Programmi Auto, programma a controllo sonoro, Static, preset colore, colori utente, funzione loop
Elementi di comando:	Mode, Enter, Up, Down	Mode, Enter, Up, Down
Elementi di visualizzazione:	Display OLED	Display OLED
Tensione di esercizio:	100 – 240 V AC / 50 – 60 Hz	100 – 240 V AC / 50 – 60 Hz
Potenzaassorbita:	38 W 58 W
Intensità di illuminazione (a 1 m):	7850 lx 10700 lx
Flusso luminoso: 1350 lm 1800 lm
Collegamento alimentazione elettrica:	INPUT: Presa Power Twist bluOUTPUT: Presa Power Twist bianca (max. 8 A)	INPUT: Presa Power Twist bluOUTPUT: Presa Power Twist bianca (max. 8 A)
Classe di protezione elettrica	1	1
Fusibile: F3A / 250 V (5 x 20 mm) F3A / 250 V (5 x 20 mm)
Temperatura ambiente(in esercizio):	0°C - 40°C 0°C - 40°C
Umidità relativa dell'aria:	< 80%, senza condensa < 80%, senza condensa
Classe di protezione	IP20 IP20
Colorealloggiamento:	Nero (CLROOTPAR4)Bianco (CLROOTPAR4WH)	Nero (CLROOTPAR6)Bianco (CLROOTPAR6WH)
Materiale alloggiamento:	plastica ABS plastica ABS
Raffreddamento alloggiamento:	Raffreddamento a convezione Raffreddamento a convezione
Ingombro (L x H x P, senza staffe di montaggio):	195 x 133 x 195 mm	195 x 133 x 195 mm
Peso(inclusa staffa di montaggio):	1,75 kg	1,975 kg
Altre caratteristiche:	Cavo di alimentazione incluso e telecomando IR come accessorio opzionale (CLPFLAT1REMOTE)	Cavo di alimentazione incluso e telecomando IR come accessorio opzionale (CLPFLAT1REMOTE)

SMALTIMENTO

Confezione:

1. Gli imballaggi possono essere conferiti tra i materiali riciclabili tramite i consueti percorsi di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili del proprio Paese.

Dispositivo:

1. Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e successive modifiche. Direttiva RAEE sui rifiuti di apparecchiature elettriche ed elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Rispettare le normative in vigore nel Paese di installazione.
2. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.
3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. Per assistenza rivolgersi al distributore di fiducia.

CONFORMITÀ CE

Adam Hall GmbH dichiara che questo prodotto è conforme alle seguenti direttive (se applicabili): R&TTE (1999/5/CE) o RED (2014/53/EU) a partire da giugno 2017.

Direttiva bassa tensione (2014/35/UE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è disponibile all'indirizzo www.adamhall.com.

Inoltre, può essere richiesta inviando un'e-mail a [e-mail].

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.

DMX

DMX CONTROL / DMX STEUERUNG / COMMANDE DMX / CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX

ROOTPAR 4 DMX Modes without DMX-Delay Channel
2CH 4CH1 Function Values
1 1 Dimmer 000 - 255 0% to 100%
	2	Multifunctional Strobe	000 - 005 Strobe open
			006 - 010 Strobe closed
			011 - 022 Ramp up/down, slow -> fast
			023 - 033 Ramp up/down random, slow->fast
			034 - 045 Ramp up, slow -> fast
			046 - 056 Ramp up random, slow -> fast
			057 - 068 Ramp down, slow -> fast
			069 - 079 Ramp down random, slow -> fast
			080 - 102 Random Strobe effect, slow -> fast
			103 - 127 Strobe Break effect, 5s....1s (short burst with break)
			128 - 250 Strobe slow -> fast <1Hz - 20Hz
			251 - 255 Strobe open
2	3	Color Presets & Color Jumping & Color Fading & User Colors	000 - 005 Color off
			006 - 013 Red
			014 - 021 Amber
			022 - 029 Yellow warm
			030 - 037 Yellow
			038 - 045 Green
			046 - 053 Turquoise
			054 - 061 Cyan
			062 - 069 Blue
			070 - 077 Lavender
			078 - 085 Mauve
			086 - 093 Magenta
			094 - 101 Pink
			102 - 109 Warm White
			110 - 117 White
			118 - 125 Cold White
			126 - 127 Color Jumping stop
			128 - 164 Color Jumping speed slow -> fast / Color 1 -> 12
			165 - 201 Color Fading speed slow -> fast / Color 1 -> 12
			202 - 207 User Color_1
			208 - 213 User Color_2
			214 - 219 User Color_3
			220 - 225 User Color_4
			226 - 255 no function
	4	Sound (triggers Strobe, Color Jumping & Fading)	000 - 005 Sound Control off
			006 - 255 Sound Control on, mic sensitivity low -> high

ROOTPAR 4 DMX Modes without DMX-Delay Channel
4CH2 6CH 9CH	Function Values
	1 1 Dimmer 000 - 255 0% to 100%
		2 Dimmer fine 000 - 255 0% to 100%
	2 Strobe 000 - 005 Strobe open
				006 - 255 Strobe slow -> fast <1Hz - 20Hz
		3	Multifunctional Strobe	000 - 005 Strobe open
				006 - 010 Strobe closed
				011 - 022 Ramp up/down, slow -> fast
				023 - 033 Ramp up/down random, slow->fast
				034 - 045 Ramp up, slow -> fast
				046 - 056 Ramp up random, slow -> fast
				057 - 068 Ramp down, slow -> fast
				069 - 079 Ramp down random, slow -> fast
				080 - 102 Random Strobe effect, slow -> fast
				103 - 127 Strobe Break effect, 5s......1s (short burst with break)
				128 - 250 Strobe slow -> fast <1Hz - 20Hz
				251 - 255 Strobe open
1 3 4		Red	000 - 255	0% to 100%
2 4 5		Green	000 - 255	0% to 100%
3 5 6		Blue	000 - 255	0% to 100%
4 6 7		White	000 - 255	0% to 100%
		8	Color Presets & Color Jumping & Color Fading & User Colors	000 - 005 Color off
				006 - 013 Red
				014 - 021 Amber
				022 - 029 Yellow warm
				030 - 037 Yellow
				038 - 045 Green
				046 - 053 Turquoise
				054 - 061 Cyan
				062 - 069 Blue
				070 - 077 Lavender
				078 - 085 Mauve
				086 - 093 Magenta
				094 - 101 Pink
				102 - 109 Warm White
				110 - 117 White
				118 - 125 Cold White
				126 - 127 Color Jumping stop
				128 - 164 Color Jumping speed slow -> fast / Color 1 -> 12
				165 - 201 Color Fading speed slow -> fast / Color 1 -> 12
				202 - 207 User Color_1
				208 - 213 User Color_2
				214 - 219 User Color_3
				220 - 225 User Color_4
				226 - 255 no function
		9	Sound (triggers Strobe, Color Jumping & Fading)	000 - 005 Sound Control off
				006 - 255 Sound Control on, mic sensitivity low -> high

ROOTPAR 4 DMX Modes without DMX-Delay Channel
5CH Function Values
1 Dimmer 000 - 255 0% to 100%		100%
2 Strobe 000 - 005 Strobe open		open
		006 - 255 Strobe slow -> fast <1Hz - 20Hz
3 Chase of Ch 4 and Ch 5		000 - 005 No Chase, Color Preset 1 is on
		006 - 026 Jump 10,0s -> 4,0s
		027 - 127 Jump 4,0s -> 0,1s
		128 - 148 Fade 10,0s -> 4,0s
		149 - 255 Fade 4,0s -> 0,1s
4 Color Presets 1 000 - 005 Color off		Color off
		006 - 013 Red
		014 - 021 Amber
		022 - 029 Yellow warm
		030 - 037 Yellow
		038 - 045 Green
		046 - 053 Turquoise
		054 - 061 Cyan
		062 - 069 Blue
		070 - 077 Lavender
		078 - 085 Mauve
		086 - 093 Magenta
		094 - 101 Pink
		102 - 109 Warm White
		110 - 117 White
		118 - 125 Cold White
		126 - 201 no function
		202 - 207 User Color_1
		208 - 213 User Color_2
		214 - 219 User Color_3
		220 - 225 User Color_4
		226 - 255 no function
5 Color Presets 2 000 - 255 same as Color Presets 1

ROOTPAR 4 DMX Modes with DMX-Delay Channel
D3CH	D5CH1	Function	Values
1	1 Dimmer 000 - 255 0%		to 100%
	2	Multifunctional Strobe	000 -	005	Strobe open
			006 -	010	Strobe closed
			011 -	022	Ramp up/down, slow -> fast
			023 -	033	Ramp up/down random, slow->fast
			034 -	045	Ramp up, slow -> fast
			046 -	056	Ramp up random, slow -> fast
			057 -	068	Ramp down, slow -> fast
			069 -	079	Ramp down random, slow -> fast
			080 -	102	Random Strobe effect, slow -> fast
			103 -	127	Strobe Break effect, 5s......1s (short burst with break)
			128 -	250	Strobe slow -> fast <1Hz - 20Hz
			251 -	255	Strobe open

2	3	Color Presets & Color Jumping & Color Fading & User Colors	000 - 005 Color off
			006 - 013 Red
			014 - 021 Amber
			022 - 029 Yellow warm
			030 - 037 Yellow
			038 - 045 Green
			046 - 053 Turquoise
			054 - 061 Cyan
			062 - 069 Blue
			070 - 077 Lavender
			078 - 085 Mauve
			086 - 093 Magenta
			094 - 101 Pink
			102 - 109 Warm White
			110 - 117 White
			118 - 125 Cold White
			126 - 127 Color Jumping stop
			128 - 164 Color Jumping speed slow -> fast / Color 1 -> 12
			165 - 201 Color Fading speed slow -> fast / Color 1 -> 12
			202 - 207 User Color_1
			208 - 213 User Color_2
			214 - 219 User Color_3
			220 - 225 User Color_4
			226 - 255 no function
	4	Sound (triggers Strobe, Color Jumping & Fading)	000 - 005 Sound Control off
			006 - 255 Sound Control on, mic sensitivity low -> high
3 5 DMX Delay			000 - 005 No Delay
			006 - 255 0,1s -> 2,0s

ROOTPAR 4 DMX Modes with DMX-Delay Channel
D5CH2 D7CH D10CH Function Values
	1 1 D	immer 000 - 255 0% to 100%
		2 Dimmer fine 000 - 255 0% to 100%		- 255 0% to 100%
	2		Strobe 000 - 005 Strobe open
						006 - 255 Strobe slow -> fast <1Hz - 20Hz
		3	Multifunctional Strobe	000 - 005 Strobe open
				006 - 010 Strobe closed
				011 - 022 Ramp up/down, slow -> fast
				023 - 033 Ramp up/down random, slow->fast
				034 - 045 Ramp up, slow -> fast
				046 - 056 Ramp up random, slow -> fast
				057 - 068 Ramp down, slow -> fast
				069 - 079 Ramp down random, slow -> fast
				080 - 102 Random Strobe effect, slow -> fast
				103 - 127 Strobe Break effect, 5s......1s (short burst with break)
				128 - 250 Strobe slow -> fast <1Hz - 20Hz
				251 - 255 Strobe open
1 3 4	Red 000	-255 0%	to 100%
2 4 5	Green 000	-255 0%	to 100%
3 5 6	Blue 000	-255 0%	to 100%
4 6 7	White 000	-255 0%	to 100%
		8 Color Presets& Color Jumping& Color Fading& User Colors		000 - 005 Color off
				006 - 013 Red
				014 - 021 Amber
				022 - 029 Yellow warm
				030 - 037 Yellow
				038 - 045 Green
				046 - 053 Turquoise
				054 - 061 Cyan
				062 - 069 Blue
				070 - 077 Lavender
				078 - 085 Mauve
				086 - 093 Magenta
				094 - 101 Pink
				102 - 109 Warm White
				110 - 117 White
				118 - 125 Cold White
				126 - 127 Color Jumping stop
				128 - 164 Color Jumping speed slow -> fast / Color 1 -> 12
				165 - 201 Color Fading speed slow -> fast / Color 1 -> 12
				202 - 207 User Color_1
				208 - 213 User Color_2
				214 - 219 User Color_3
				220 - 225 User Color_4
				226 - 255 no function
		9 Sound(triggers Strobe,Color Jumping &Fading)		000 - 005 Sound Control off
				006 - 255 Sound Control on, mic sensitivity low -> high
5 7 10		DMX Delay	000 - 005	No Delay
				006 - 255 0,1s -> 2,0s

ROOTPAR 4 DMX Modes with DMX-Delay Channel
D6CH Function Values
1 Dimmer 000 - 255 0% to 100%		100%
2 Strobe 000 - 005 Strobe open		open
		006 - 255 Strobe slow -> fast <1Hz - 20Hz
3 Chase of Ch 4 and Ch 5		000 - 005 No Chase, Color Preset 1 is on
		006 - 026 Jump 10,0s -> 4,0s
		027 - 127 Jump 4,0s -> 0,1s
		128 - 148 Fade 10,0s -> 4,0s
		149 - 255 Fade 4,0s -> 0,1s
4 Color Presets 1 000 - 005 Color off
		006 - 013 Red
		014 - 021 Amber
		022 - 029 Yellow warm
		030 - 037 Yellow
		038 - 045 Green
		046 - 053 Turquoise
		054 - 061 Cyan
		062 - 069 Blue
		070 - 077 Lavender
		078 - 085 Mauve
		086 - 093 Magenta
		094 - 101 Pink
		102 - 109 Warm White
		110 - 117 White
		118 - 125 Cold White
		126 - 201 no function
		202 - 207 User Color_1
		208 - 213 User Color_2
		214 - 219 User Color_3
		220 - 225 User Color_4
		226 - 255 no function
5 Color Presets 2 000 - 255 same as Color Presets 1
6 DMX Delay 000 - 005 No Delay
			006 - 255 0,1s -> 2,0s

ROOTPAR 6 DMX Modes without DMX-Delay Channel
2CH 4CH1 Function Values
1 1 Dimmer	000 - 255 0% to 100%
	2	Multifunctional Strobe	000 - 005 Strobe open
			006 - 010 Strobe closed
			011 - 022 Ramp up/down, slow -> fast
			023 - 033 Ramp up/down random, slow->fast
			034 - 045 Ramp up, slow -> fast
			046 - 056 Ramp up random, slow -> fast
			057 - 068 Ramp down, slow -> fast
			069 - 079 Ramp down random, slow -> fast
			080 - 102 Random Strobe effect, slow -> fast
			103 - 127 Strobe Break effect, 5s....1s (short burst with break)
			128 - 250 Strobe slow -> fast <1Hz - 20Hz
			251 - 255 Strobe open
2	3	Color Presets & Color Jumping & Color Fading & User Colors	000 - 005 Color off
			006 - 013 Red
			014 - 021 Amber
			022 - 029 Yellow warm
			030 - 037 Yellow
			038 - 045 Green
			046 - 053 Turquoise
			054 - 061 Cyan
			062 - 069 Blue
			070 - 077 Lavender
			078 - 085 Mauve
			086 - 093 Magenta
			094 - 101 Pink
			102 - 109 Warm White
			110 - 117 White
			118 - 125 Cold White
			126 - 127 Color Jumping stop
			128 - 164 Color Jumping speed slow -> fast / Color 1 -> 12
			165 - 201 Color Fading speed slow -> fast / Color 1 -> 12
			202 - 207 User Color_1
			208 - 213 User Color_2
			214 - 219 User Color_3
			220 - 225 User Color_4
			226 - 255 UV
	4	Sound (triggers Strobe, Color Jumping & Fading)	000 - 005 Sound Control off
			006 - 255 Sound Control on, mic sensitivity low -> high

ROOT PAR 6 DMX Modes without DMX-Delay Channel
4CH2 6CH 8CH Function Values
		1 Dimmer 000 - 255 0% to		100%
		2 Strobe		000 - 005 Strobe open
				006 - 255 Strobe slow -> fast <1Hz - 20Hz
1 1 3	Red 000	- 255 0% to 100%
2 2 4	Green		000 - 255 0% to 100%
3 3 5	Blue		000 - 255 0% to 100%
4 4 6		White	000 - 255 0% to 100%
	5 7 Amber		000 - 255 0% to 100%
	6 8		UV 000 - 255 0% to 100%

ROOTPAR 6 DMX Modes without DMX-Delay Channel
5CH Function		Values
1 Dimmer 000 - 255 0% to 100%
2 Strobe		000 - 005 Strobe open
		006 - 255 Strobe slow -> fast <1Hz - 20Hz
3	Chase of Ch 4 and Ch 5	000 - 005 No Chase, Color Preset 1 is on
		006 - 026 Jump 10,0s -> 4,0s
		027 - 127 Jump 4,0s -> 0,1s
		128 - 148 Fade 10,0s -> 4,0s
		149 - 255 Fade 4,0s -> 0,1s
4	Color Presets 1	000 - 005 Color off
		006 - 013 Red
		014 - 021 Amber
		022 - 029 Yellow warm
		030 - 037 Yellow
		038 - 045 Green
		046 - 053 Turquoise
		054 - 061 Cyan
		062 - 069 Blue
		070 - 077 Lavender
		078 - 085 Mauve
		086 - 093 Magenta
		094 - 101 Pink
		102 - 109 Warm White
		110 - 117 White
		118 - 125 Cold White
		126 - 201 no function
		202 - 207 User Color_1
		208 - 213 User Color_2
		214 - 219 User Color_3
		220 - 225 User Color_4
		226 - 255 UV
5	Color Presets 2	000 - 255 same as Color Presets 1
ROOT PAR 6 DMX Modes without DMX Delay
11CH Function Values
1 Dimmer 000 - 255 0% to 100%		100%
2 Dimmer fine 000 - 255 0% to 100%
3 Strobe functions		000 - 005 Strobe open
		006 - 010 Strobe closed
		011 - 022 Ramp up/down, slow -> fast
		023 - 033 Ramp up/down random, slow->fast
		034 - 045 Ramp up, slow -> fast
		046 - 056 Ramp up random, slow -> fast
		057 - 068 Ramp down, slow -> fast
		069 - 079 Ramp down random, slow -> fast
		080 - 102 Random Strobe effect, slow -> fast
		103 - 127 Strobe Break effect, 5s......1s (short burst with break)
		128 - 250 Strobe slow -> fast <1Hz - 20Hz
		251 - 255 Strobe open
4 Red 000 - 255 0% to 100%
5 Green 000 - 255 0% to 100%
6 Blue 000 - 255 0% to 100%
7	White 000 - 255 0% to 100%
8	Amber	000 - 255 0% to 100%
9	UV	000 - 255 0% to 100%
10	Color Presets & Color Jumping & Color Fading & User Colors (override RGB- WA+UV)	000 - 005 Color off
		006 - 013 Red
		014 - 021 Amber
		022 - 029 Yellow warm
		030 - 037 Yellow
		038 - 045 Green
		046 - 053 Turquoise
		054 - 061 Cyan
		062 - 069 Blue
		070 - 077 Lavender
		078 - 085 Mauve
		086 - 093 Magenta
		094 - 101 Pink
		102 - 109 Warm White
		110 - 117 White
		118 - 125 Cold White
		126 - 127 Color Jumping stop
		128 - 164 Color Jumping speed slow -> fast / Color 1 -> 12
		165 - 201 Color Fading speed slow -> fast / Color 1 -> 12
		202 - 207 User Color_1
		208 - 213 User Color_2
		214 - 219 User Color_3
		220 - 225 User Color_4
		226 - 255 UV
11	Sound (triggers Strobe, Color Jumping & Fading)	000 - 005 Sound Control off
		006 - 255 Sound Control on, mic sensitivity low -> high

ROOTPAR 6 DMX Modes with DMX-Delay Channel
D3CH D5CH1 Function Values
1 1 Dimmer 000 - 255 0% to 100%
	2	Multifunctional Strobe	000 - 005 Strobe open
			006 - 010 Strobe closed
			011 - 022 Ramp up/down, slow -> fast
			023 - 033 Ramp up/down random, slow->fast
			034 - 045 Ramp up, slow -> fast
			046 - 056 Ramp up random, slow -> fast
			057 - 068 Ramp down, slow -> fast
			069 - 079 Ramp down random, slow -> fast
			080 - 102 Random Strobe effect, slow -> fast
			103 - 127 Strobe Break effect, 5s....1s (short burst with break)
			128 - 250 Strobe slow -> fast <1Hz - 20Hz
			251 - 255 Strobe open
2	3	Color Presets & Color Jumping & Color Fading & User Colors	000 - 005 Color off
			006 - 013 Red
			014 - 021 Amber
			022 - 029 Yellow warm
			030 - 037 Yellow
			038 - 045 Green
			046 - 053 Turquoise
			054 - 061 Cyan
			062 - 069 Blue
			070 - 077 Lavender
			078 - 085 Mauve
			086 - 093 Magenta
			094 - 101 Pink
			102 - 109 Warm White
			110 - 117 White
			118 - 125 Cold White
			126 - 127 Color Jumping stop
			128 - 164 Color Jumping speed slow -> fast / Color 1 -> 12
			165 - 201 Color Fading speed slow -> fast / Color 1 -> 12
			202 - 207 User Color_1
			208 - 213 User Color_2
			214 - 219 User Color_3
			220 - 225 User Color_4
			226 - 255 UV
	4	Sound (triggers Strobe, Color Jumping & Fading)	000 - 005 Sound Control off
			006 - 255 Sound Control on, mic sensitivity low -> high
3 5 DMX Delay			000 - 005 No Delay
			006 - 255 0,1s -> 2,0s

ROOT PAR 6 DMX Modes with DMX-Delay Channel
D5CH2	D7CH	D9CH	Function Values
		1 Dimmer 000 - 255 0% to		100%
		2 Strobe		000 - 005 Strobe open
				006 - 255 Strobe slow -> fast <1Hz - 20Hz
1 1 3	Red 000	- 255 0% to 100%
2 2 4		Green	000 - 255	0% to 100%
3 3 5		Blue	000 - 255	0% to 100%
4 4 6		White	000 - 255	0% to 100%
	5 7 Amber		000 - 255 0% to 100%
	6 8		UV 000 - 255 0% to 100%
5 7 9		DMX Delay		000 - 005 No Delay
				006 - 255 0,1s -> 2,0s

ROOTPAR 6 DMX Modes with DMX-Delay Channel
D6CH Function Values
1 Dimmer 000 - 255 0% to 100%
2 Strobe		000 - 005 Strobe open
		006 - 255 Strobe slow -> fast <1Hz - 20Hz
3	Chase of Ch 4 and Ch 5	000 - 005 No Chase, Color Preset 1 is on
		006 - 026 Jump 10,0s -> 4,0s
		027 - 127 Jump 4,0s -> 0,1s
		128 - 148 Fade 10,0s -> 4,0s
		149 - 255 Fade 4,0s -> 0,1s
4	Color Presets 1	000 - 005 Color off
		006 - 013 Red
		014 - 021 Amber
		022 - 029 Yellow warm
		030 - 037 Yellow
		038 - 045 Green
		046 - 053 Turquoise
		054 - 061 Cyan
		062 - 069 Blue
		070 - 077 Lavender
		078 - 085 Mauve
		086 - 093 Magenta
		094 - 101 Pink
		102 - 109 Warm White
		110 - 117 White
		118 - 125 Cold White
		126 - 201 no function
		202 - 207 User Color_1
		208 - 213 User Color_2
		214 - 219 User Color_3
		220 - 225 User Color_4
		226 - 255 UV
5	Color Presets 2	000 - 255 same as Color Presets 1
6	DMX Delay	000 - 005 No Delay
		006 - 255 0,1s -> 2,0s
ROOT PAR 6 DMX Modes with DMX Delay
D12CH Function Values
1 Dimmer 000 - 255 0% to		100%
2 Dimmer fine 000 - 255 0% to 100%
3 Strobe functions		000 - 005 Strobe open
		006 - 010 Strobe closed
		011 - 022 Ramp up/down, slow -> fast
		023 - 033 Ramp up/down random, slow->fast
		034 - 045 Ramp up, slow -> fast
		046 - 056 Ramp up random, slow -> fast
		057 - 068 Ramp down, slow -> fast
		069 - 079 Ramp down random, slow -> fast
		080 - 102 Random Strobe effect, slow -> fast
		103 - 127 Strobe Break effect, 5s....1s (short burst with break)
		128 - 250 Strobe slow -> fast <1Hz - 20Hz
		251 - 255 Strobe open
4 Red 000 - 255 0% to 100%
5 Green 000 - 255 0% to 100%
6 Blue 000 - 255 0% to 100%
7 White 000 - 255 0% to 100%
8 Amber 000 - 255 0% to 100%
9 UV 000 - 255 0% to 100%
10 Color Presets & Color Jumping & Color Fading & User Colors (override RGB- WA+UV)		000 - 005 Color off
		006 - 013 Red
		014 - 021 Amber
		022 - 029 Yellow warm
		030 - 037 Yellow
		038 - 045 Green
		046 - 053 Turquoise
		054 - 061 Cyan
		062 - 069 Blue
		070 - 077 Lavender
		078 - 085 Mauve
		086 - 093 Magenta
		094 - 101 Pink
		102 - 109 Warm White
		110 - 117 White
		118 - 125 Cold White
		126 - 127 Color Jumping stop
		128 - 164 Color Jumping speed slow -> fast / Color 1 -> 12
		165 - 201 Color Fading speed slow -> fast / Color 1 -> 12
		202 - 207 User Color_1
		208 - 213 User Color_2
		214 - 219 User Color_3
		220 - 225 User Color_4
		226 - 255 UV
11 Sound (triggers Strobe, Color Jumping & Fading)		000 - 005 Sound Control off
		006 - 255 Sound Control on, mic sensitivity low -> high
12 DMX Delay	000 - 005 No Delay
	006 - 255 0,1s -> 2,0s
