MANUALE UTENTE HFC 3C41 CW X HOTPOINT

Per ricevere assistenza in modo piu completo, registrar il proprio apparecchio sul situ:

Prima di utilizzare l'apparecchio, leggere attendamente le Istruzioni per la sicurezza.

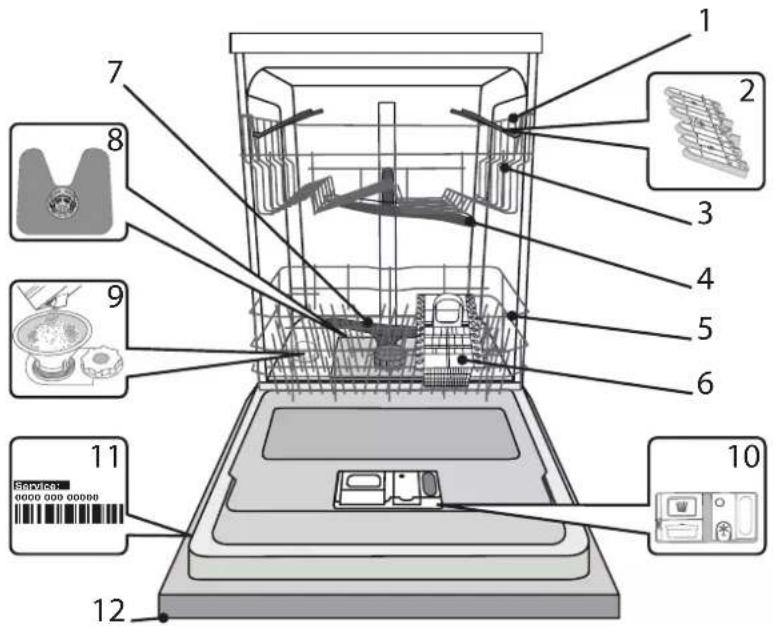

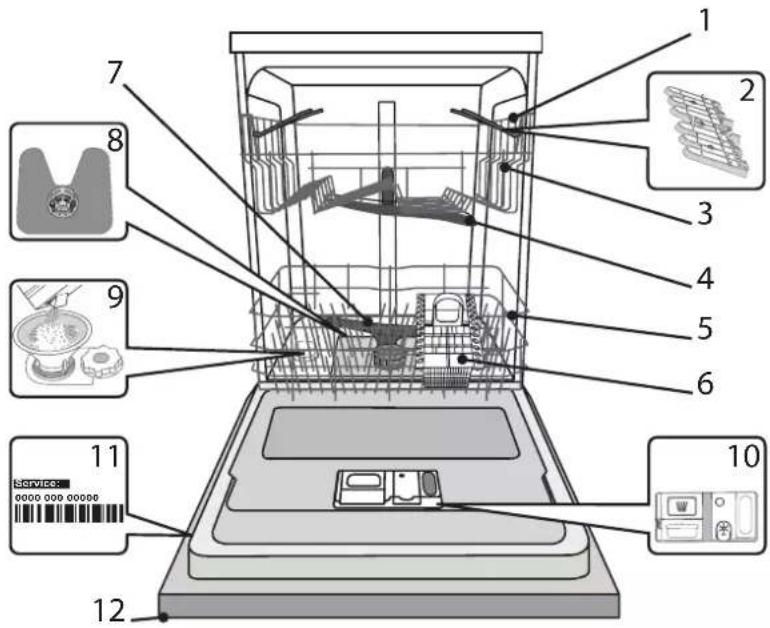

DESCRIZIONE PRODOTTO

APPARECCHIO

1. Cestello superiore
2. Sponde ribaltabili
3. Regolatore altezza cestello superiore
4. Braccio aspersore superiore
5. Cestello inferiore
6. Cestello per le posate
7. Braccio aspersore inferiore
8. Gruppo filtro
9. Distributore del sale
10. Distributori per detersivo e brillantante
11. Targhetto matricola
12. Pannello comandi

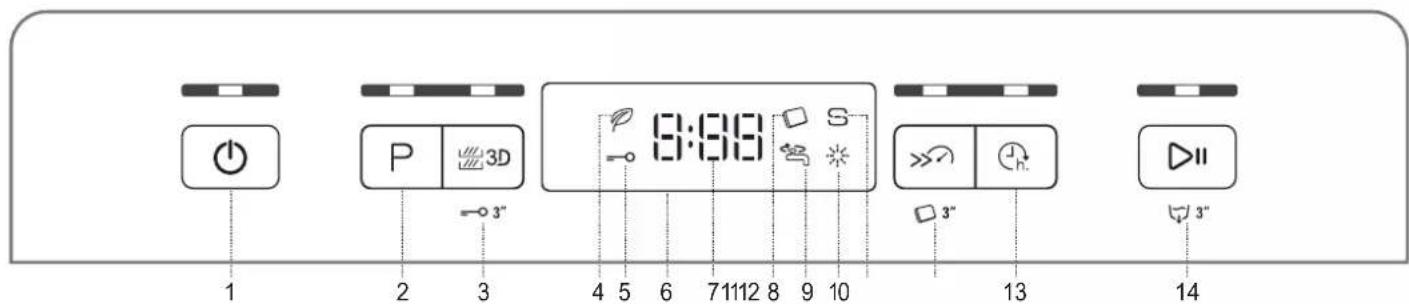

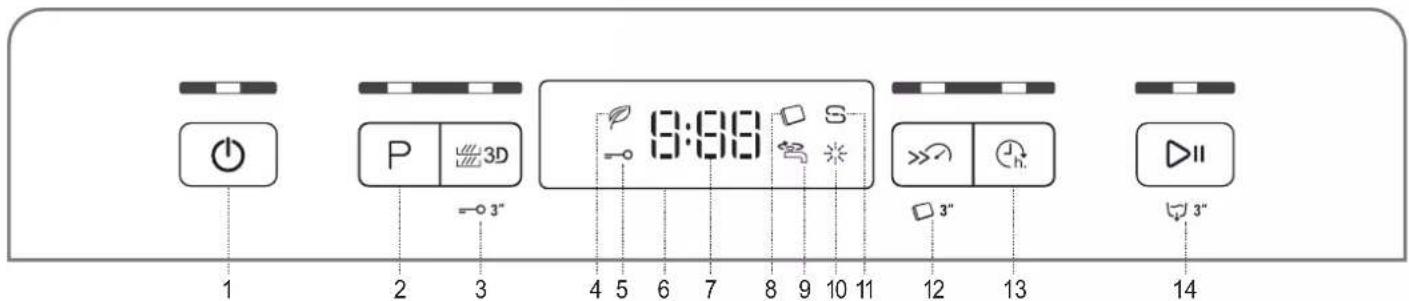

PANNELLO COMANDI

1. Tasto Accensione-Spegnimento/Ripristino e relativa spia
2. Tasto di selezione programmi e relativa spia
3. Tasto 3D Zone Wash e relativa spia / Blocco tasti
4. Spia indicatori di programma Eco
5. Spia blocco tasti

6. Display
   7.Numero programma eindicatore di tempo rimanente

7. Spia Pastiglia

8. Spia rubinetto acqua chiuso
9. Indicatore di riempimento del brillantante
10. Indicatore di riempimento del sale
11. Tasto Short Time e relativa spia / Pastiglia
12. Tasto di avvio ritardato e relativa spia
13. Tasto Avvio/Pausa e relativiva spia / Scarico

PRIMO UTILIZZO

Dopo aver completeness, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.

• É indispensable che IL SERBATOIO DEL SALE SIA SEMPRE RIFORMITO.
• É essenziale quindi che il livello di durezza dell'acqua sia stato impostato.
  Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e deve obbligatoriamente essere riformiti agli volta che la spia dell'indicatore di RIEMPIMENTO SALE S posta sul pannello comandi è illuminata.

1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
2. Solo la prima volta: riempire d'acqua il serbatoio del sale.
3. Sistemare opportunamente l'imbuto (vedere figura) e rifornire il serbatoio del saleificio all'orlo (circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
4. Togliere I'imbuto ed eliminare qualsiasi residuo di sale dall'areacircostante l'apertura.

Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcentezza possibilità di riparazione).

Ogni volta che è necessario aggiungere sale, è obbligatorio eseguire la procedura prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA

Per consentire che il dispositivo addolcnte dell'acqua agisca al meglio, è esseniziale che l'impostazione del livello di durezza dell'acqua tenga conte della sua durezza effettiva nell'tutenza domestica. É possibile ottenerile valor di durezza dell'acqua nell'tutenza domestica rivolgendosi al proprio fornitore.

Il valore predefinito per la durezza dell'accua viene impostato in fabbrica.

• Azionare l'apparecchio agenda sul tasto ACCENSIONE/SPEGNI-MENTO.
• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/SPEGNIMENTO.
• Tenere premuto il tasto AVVIO/Pausa per 5 secondi, forn o udire il segnale corrispondente.
• Azionare l'apparecchio agenda sul tasto ACCENSIONE/SPEGNI-MENTO.
• La spia che indica il programma correntemente impostato lampeggia.
• Premere il tasto P per selezionare il livello di durezza dell'acqua richiesto (vedere TABELLA DEI LIVELLI DI DUREZZA DELL'ACQUA).

Tabella di durezza dell'accua
Livello		°dH Gradi tedeschi	°fH Gradi francesi	°Clark Gradi inglesi
1	Dolce 0 - 6 0 - 10 0 - 7
2	Moderamente dolce	7 - 11	11 - 20	8 - 14
3	Medio	12 - 16	21 - 29	15 - 20
4	Dura	17 - 34	30 - 60	21 - 42
5	Molto dura	35 - 50	61 - 90	43 - 62

• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/SPEGNIMENTO.

La procedura di impostazione è stata completata!

Non appena completeness, avviare uno dei programmi,.
senza carico.

Utilizzare sostanto sale di tipo specifico per lavastoviglie.

Dopo aver versato il sale all'interno della macchina, la spia riempimento SALE si spegne.

La mancanza di sale nel serbatoio potrebbe danneggiare l'addol-citore d'acqua e la resistenza per effetto dell'accumulo di calcare.

L'uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L'utilizzo di brillante facilita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillante A deve essere riempito agli volta che a spia dell'indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è illuminata.

1. Aprire il distributore B esercitando opportuna pressione e quando sollevando la linguetta posta sul coperchio.

2. Versare delicatamente il brillante sono al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ci si verificchi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.

3. Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura. Non versare MAI il brillantante direttamente all'interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completeness sddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzato.

• Azionare la lavastoviglie agenda sul tasto ACCENSIONE/SPEGNIMENTO.
• Disattivare la lavastoviglie utilizzato lo stesso tasto ACCENSIONE/ SPEGNIMENTO.
• Premere tre volte il tasto AVVIO/Pausa: si avverte il segnale corrispondente.
• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
• La spia che indica il programma correntemente impostato lampeggia.
• Premere sul tasting P per impostare il livello di brillantante corrispondente alla quantità richiesta.
• Disattivareutilizzando itastoACCENSIONE/SPEGNIMENTO

La procedura di impostazione è stata completata!

Nel caso in cui il livello di brillante via impostato su 1 (ECO), il brillante noniene erogato. In caso di esaurimento del brillante la spia BRILLANTANTE INSUFFICIENTE non è illuminata.
A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello;
seguire le istruzioni precedenti in base alle caratteristiche del proprio ap-parecchio.
- In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (2-3).
- In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alto (4-5).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzato il dispositivo di aperture C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelimaggio direttamente all'interno del distributore.

1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.
2. Eliminare eventuali residui di detesivo dai bordi del distributore e chiudere il coperchio fino ad avertire lo scatto caratteristico.
3. Chiudere il coperchio del distributore sollevandolo fino a portare il disposativo di chiusura in sede.

Il distributore del detersivo si apree automaticamente quando previsto dal programma in uso. Se si utilizzato detersivi del tipo „All in one", si consiglia di servisi del tasto PASTIGLIA per impostare il programma in modo da ottenerere sempre i migliori risultati nel lavaggio e nell'asciugatura.

L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o danni all'apparecchio.

TABELLA DEI PROGRAMMI

Programma	Asciugatura Fase	ActiveDry	Opzioni disponibili*)	Durata programma di lavaggio (h:min)**	Consumo di acqua (litri/ciclo)	Consumo energetico (kWh/ciclo)
1. Eco 50° ECO	✓	✓	ch.h.	3:10 9,5 0,75
2. Auto Intensivo A 65°	✓	✓	3D >> ch.h.	2:00 - 3:10 14,0 - 17,0 1,50 - 1,85
3. Auto Misti 55° A	✓	✓	3D >> ch.h.	1:30 - 2:30 14,5 - 16,0 1,15 - 1,30
4. Auto Lavaggio Rapido A 50°	-	-	ch.h.	0:55 - 1:20 13,0 - 14,5 1,15 - 1,25
5. Rapido 30' A 50°	-	-	3D ch.h.	0:30 9,0 0,50
6. Buona notte 50°	✓	✓	ch.h.	3:30 15,0 1,15
7. Disinfezione 65°	✓	-	ch.h.	1:40 10,0 1,30
8. Ammollo	-	-	3D ch.h.	0:12 4,5 0,01
9. Autopulente 65°	-	-	ch.h.	0:50 8,0 0,85

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di lavoratorioo secondo quanto prescritto delle norme europeen EN 60436:2020. Notapei Iaboratori di Prove:per informazioni sulle condizioni della prova comparativa EN.farre richiesta all'indirizzo:[e-mail]
Questi programmi non richiedono un pre-trattamento delle stoviglia.
) Non è possibile selezionare tutte le opzioni contemporaneamente.
*)Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi.
La durata effettiva cui dipendere da molti fattori. quali la temperatura e la pressione dell'acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori cui prolungare la durata dei programmi sono inane di 20 minuti.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio.

1 ECO

Il programma Eco è individato per le stoviglie mediamente sporche; è il programma più efficente in termini di consumo combinato di acqua ed energia per quello tipo di stoviglie e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.

2 AUTO INTENSIVO

Programma automatico per piatti e pentole molto sporchi (da non utilizzato con stoviglie delicate).

3 AUTO MISTI

Programma automatico per pentole e piatti dallo sporco normale.

4 AUTO LAVAGGIO RAPIDO

Programma automatico per un carico ridotto di stoviglie normalmente sporche. Permette di ottener e un risultato di lavaggio ottimale in un tempo più breve.

5 RAPIDO 30'

Programma indicate per un mezzo carico di stoviglie molto sporche e prive di residui secchi. Non è prevista una fase di asciugatura.

6 BUONA NOTTE

Adatto al funzionamento nelle ore notturne. Permette di ottenere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora.

7 DISINFEZIONE

Sporconormale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manutenzione della lavastoviglie.

8 AMMOLLO

Dautilizzare per sciacquare le stoviglie da lavare successivamente.
Questoprogramma non richiedede tersivo.

9 AUTOPULENTE

Programma da utilizzare per la manutenzione della lavastoviglie; devesese seguito solo con l'apparecchio VUOTO e usando un detersivo specifico per la manutenzione della lavastoviglie.

Note:

Sll ciclo Rapido 30^ e individato per stoviglie poco sporche.

E possible selezionale le varie OPZIONI premendo direttamente il tasto corrispondente (vedere la TABELLA DEI PROGRAMMI).

In caso di opzione non compatibile con il programma selezionato videere la TABELLA DEI PROGRAMMI, il LED corpondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L'opzione non è in tal caso abilitata.

3D ZONE WASH (3D LAVAGGIO A ZONE)

Opzione per l'uso di un solo cestello alla volta. Si raccomanda di usarla con i cicli Misti e Intensivo; grazie ai getti d'acqua 3D supplementari posti sul fondo della cavity, l'opzione 3D ZONE WASH permette di risparmiare energia o di augmentare le prestazioni di lavaggio della lavastoviglie:

3D ZONEWASH + CICLO MISTI: permette di ridurre il consumo di energia fino al 40%.
3D ZONE WASH + CICLO INTENSIVO: augmenta le prestazioni di lavaggio fino al 40% . Ideale per i carichi misti molto sporchi, ad esempio quando occorre lavare pentole, tegami, piatti incrostati o stoviglie difficili da pulire (grattugia, passaverdure, posate).

Per attivare l'opzione:

1. Selezionare un programma compatibile.
2. Come sua impostazione predefinita, l'apparecchio esegue il lavaggio in tutti i cestelli. Per il lavaggio escludamente di un cestello in particolare, premere ripetutamente il tasting in questione:

indicato nel display (cestello inferiore soltanto)
indicato nel display (cestello superiore soltanto)
Indicato nel display (I'opzione e impostata su Spegnimento e l'apparecchio esgue il lavaggio per tutti i cestelli).

Ricordarsi di riempire soltanto i cestelli superiore e inferiore e di ridurre consequentemente la dose di detersivo.

Se il cestello superiore viene rimioso, introdurre il detersivo direttamente nell'apparecchio anziché nell'apposita vaschetta.

BLOCCO TASTI

La pressione prolungata (3 secondi) del tasto 3D ZONE WASH disattiva la funzione BLOCCO TASTO. La funzione BLOCCO TASTI consente di bloccare l'intero pannello comandi con eccezione del tasto ACCENSIONE/SPEGNIMENTO. Per disattivare la funzione BLOCCO TASTI esercitare nuovamente pressione prolungata.

RUBINETTO ACQUA CHIUSO - Allarme

Lampeggia quando non avviene il carico dell'acqua o il rubinetto dell'acqua è chiuso.

PASTIGLIA

Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato.

Se si utilizzato più detersivi in forma di una pastiglia (brillantante, sale e detersivo in 1 dose) premere per 3 secondi il tasto SHORT TIME (la spia si illumina insieme al simbolo corrispondente).

Quando si utilizes un detergente in polvere o liquido esta opzione deve rimanere disattivata.

SHORT TIME

L'opzione consente di ridurre la durata dei principali programmi ma di mantenere la stessa qualità nelle prestazioni di lavaggio eosciugatura.

Dopo ave selezionato il programma richiesto, premere il tasting Short TIME: la corrispondente spia si illumina. Per de selezionare l'opzione in questione preme nuovamente lo stesso tasting.

AVVIO RITARDATO

É possibile ritardare l'avvio del programma per un temp compreso tra 0:30 e 24 ore.

1. Selezionare il programma richiesto e qualsiasi opzione necessaria. Per ritardare l'avvio del programma premere (ripeturamente) il tasto AVVIO RITARDATO. Regolabile da 30 minuti a 24 ore. A agli pressione del tasto, il ritardo di avvio aumenta di: 30 minuti se la selezione è inferiore alle 4 ore, 1 ora se la selezione è inferiore alle 12 ore, 4 ore se la selezione è superiore alle 12 ore. Se la pressione prolongata sul tasto eccede il valore di 24 ore, l'opzione di avvio ritardato si disattiva. 2. Premere il tasto AVVIO/PAUSA: Il timer inizia ilconto alla rovescia
2. Una volta trascorso quello periodo di tempo, la corrispondente spia si spegne e il programma si avvia automaticamente.

Se al momento del conto alla rovescia si preme nuovamente il tasto AVVIO/PAUSA, l'opzione AVVIO RITARDATO si disattiva e il programma selezionato si avvia automaticamente.

Una volta avviato il programma, non è più possibile impostare la funzione AVVIO RITARDATO.

SCARICO

Per interrompere e annullare il ciclo in funzione è possibile serviri della funzione di SCARICO. La pressione prolongata sul tasto AVVIO/PAUSA causa l'attivazione della funzione di SCARICO. Il programma in funzione si interrompe e viene scaricata l'accua presente nella lavastoviglie.

ActiveDry

ActiveDry é una funzione di asciugatura a convenzione che après automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglia perfettamente asciutte dopo agli lavaggio. La porta può essere aperta quando la temperature è tale da non poter danneggiare i mobili della cucina; ciò significica che non siCTL se è attiva l'opzione SHORT TIME.

Come ulteriore protezione dal vapore, la lavastoviglie viene fornita con una speciale lamina di protezione aggintiva (in base al modello - cui è necessario l'acquisto). Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI PER L'INSTALLAZIONE).

La funzionalità ActiveDry può essere disabilitata come segue:

• Per DISABILITARE l'opzione: Accendere e spegnere l'apparecchio. Tenere premuto il tasto «P» per 5 secondi; trascorso quello tempo, la lavastoviglie emette un breve segnale acustico. Accendere l'apparecchio; sul display comparirà «oOF».
• Per ABILITARE la funzione: Accendere e spegnere l'apparecchio. Tenere premuto il tasto «P» per 5 secondi; trascorso quello tempo, la lavastoviglie emette un breve segnale acustico. Accendere l'apparecchio; sul display comparirà «oOn».

Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.

(esempio di carico del cestello superiore)

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERiore
È possibile regolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporti le stoviglie di dimensioni ingombranti, nella posizione ribassata consente di utilizzato le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore.

Il cestello superiore è munito di regolatore in altezza (vedere vvfigura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.

Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già caricati. Non rialzare o ribassare MAI il cestello agenda su un lato soltanto.

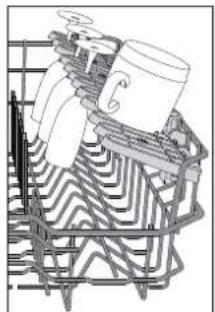

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali posso nso essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.

Si possono disporre i bicchieri da vino nelle sponde ribaltabilli in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi. In base al modello:

-per estendere le sponde occorre farle scorrere verso l'alto e ruotar-le oppure sganciarle dai fermi e abbassarle.

-per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.

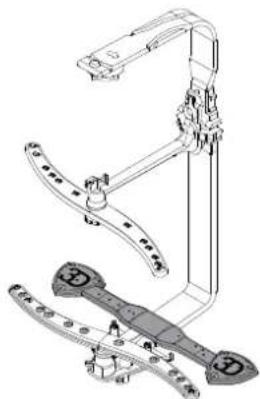

3D ZONE WASH (3D LAVAGGIO A ZONE)

L'opzione Zone Wash 3D utilizza getti d'acqua supplementari posti sua nella parte inferiore che in quella superiore della lavastoviglie (identificati dal colore arancione) per intensificare l'azione di lavaggio sulle stoviglie molto sporche augmentando l'apporto d'acqua. Esempio: caricare pentole e tegami rivolti verso i componenti dell'opzione 3D Zone Wash posti nella parte inferiore e attivare l'opzione 3D Zone Wash sul pannello comandi.

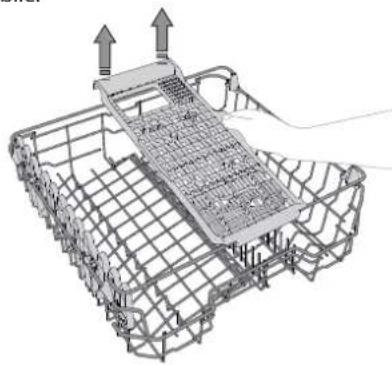

PIANO SCORREVOLE

Il cestello superiore è munito di piano scorrevole adatto ad alloggiare stoviglie di piccole dimensioni e posate. Per ottimizzare le prestazioni di lavaggio, evitare di sistemare posate di dimensioni ingombranti diretamente in corrispondenza del punto sottostante al piano scorrevole. Il piano scorrevole è rimovibile.

CESTELLO INFERIORE

Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di granidi dimensioni ai lati, per evitare interferenze con l'elemento aspersore.

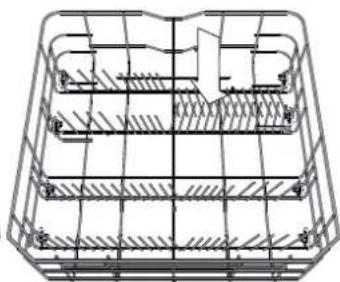

Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliorie sistematicione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.

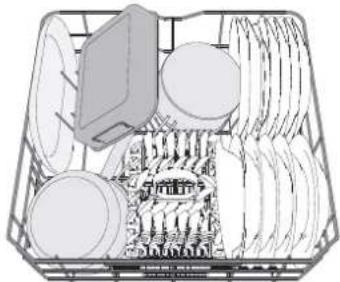

(esempio di carico nel cestello inferiore)

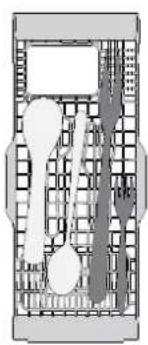

CESTELLO PORTAPOSATE

Le griglie tuttavia consentono ancche di ottimizzare la disposizione delle posate al suo interno. Il cestello portasato deve essere sistematico soltanto nella parte anteriore del cestello inferiore. I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portasato con le punte rivolte verso il basso e orizzontalmente nelle sponde ribaltabili del cestello superiore.

USO QUOTIDIANO

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Verificare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell'acqua sia aperto.

Premere il tasto ACCENSIONE/SPEGNIMENTO.

Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCrizIONE DEI PROGRAMMI) premendo sul tasto P.

Selectionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

6. AVVIO

Avviare il ciclo di lavaggio mediante pressione sul tasto AVVIO/PAUSA. All'avvio del programma selezionato si avvia il segnale corrispondente.

7. FINE DEL CICLO DI LAVAGGIO

La conclusione del ciclo di lavaggio è individata alla relativa segnalazione acustica, perché il display visualizza End. Apriere la porta e disattivare l'apparecchio premendo sul tasto ACCENSIONE/SPEG-NIMENTO.

Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.

La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolongata, al fine di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proportione la dose di detersivo da utilizzato.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui si sta quo selezionato il programma sbagliato, è possibile apportarvi le modifiche necessarie a condizione cheesso sa appena iniziato: tenere premuto il tasto ACCENSIONE/SPEGNIMENTO: la macchina si disattiva.

Azionare nuovamente la macchina agenda sul tasto ACCENSIONE/ SPEGNIMENTO e selezioniare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo premendo sul tasto AVVIO/PAUSA.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere la macchina, après la porta (fare attenzione al vapore CALDO!) e sistmare le posate all'interno della lavastoviglie. Chiudere la porta e premere il tasto AVVIO/PAUSA: il ciclo riprende dal punto in cui si era interrotto.

INTERRUZIONI ACCIDENTALI

In caso di aperture della porta durante il ciclo di lavaggio, o in caso di mancanza dell'alimentazione elettrica, il ciclo si interrompe. Una volta chiusa la porta o ripristinata l'alimentazione elettrica, per riprendere il funzionamento del ciclo dal punto in cui era stato interrogato, premere il tasto AVVIO/PAUSA.

Per disabilitare la MODALITA DEMO, eseguire la procedura descrietta in sequenza, alla interruzioni. Accendere e spegnere l'apparecchio. Premere il tasto RITARDO finché non viene emesso un segnale acustico. Accendere nuovamente l'apparecchio. L'indicazione "dOF" lampeggia e quindi si spegne.

AVVISIE CONSIGLI

CONSIGLI

Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo molto acqua corrente prima del caricamento.

Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; eistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere agli superficie e scorrervi libera-mente.

Avverenza: coperchi, maniglie, vassoi e padelle non devono ostacoliare la rotazione degli aspersori.

Riporre tutti gli oggetti di piccole dimensioni nel cestello portasate.
Quando molto sporche, riporre piatti e pentole nel cestello inferiore poché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliorie prestazioni nel lavaggio.

Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.
• Bicchieri decorati, peszi di artigianato e piatti antichi. le decorazioni non sono sufficientemente resistenti.
• Componenti in materiali sintetiche non resistono alle temperature elevate.
• Stoviglie in rame e stagno.
• Stoviglie sporche di cenere, cera, grasso lubrificante o inchiistro.
  Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezioni in alluminio/argento possono sbiadre. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) sono divenire opachianche soltanto dato un certo numero di lavaggi.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare sostanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
• Utilizzato un detersivo delicato e adatto al tipo di stoviglia in questione.
• Togliere i bicchieri e gli altri elementi alla lavastoviglie non appena sua terminato il ciclo di lavaggio.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglieiene usata seconde le istruzioni del produttore, il lavaggio delle stoviglie a macchina compra normalmente un MINORE CONSUMO DI INERGIA e acqua rispetto al lavaggio a mano.
• Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'apparecchio a piano carico. Caricando la lavastoviglie fino alla capacité indicate dal produttore si contribui r ad ridurre i consumi d'acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomandi da use are le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezioniati. Un caricamento non corretto o eccessivo della lavastoviglie può augmentare il consumo di risorse (acqua, energia e tempo,或者其他 maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

IGIENIZZANTE

Per evitare la formazione di cattivi odori e sedimenti vari all'interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

MANUTENZIONE E PULIZIA

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo filtering in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorrà regolarmente.

L'uso della lavastoviglie con i filtri ostrui, o con oggetti estranei nelsystema filtrante o nei bracci irroratori, cui causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.

Il gruppo filtering è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del programma:per ottenere le migliorie prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.

Nonutilizzaremai lavastoviglieprivadelfiltriconfiltri allentati.

Almeno una volta al mese o agli 30 cici di lavaggio, verificare lo stato del gruppo filtrò e se necessario pulirlo completamente quello getto di acqua corrente, servendosi di spazzola metallica e seguendo le istruzioni tanto riportate:

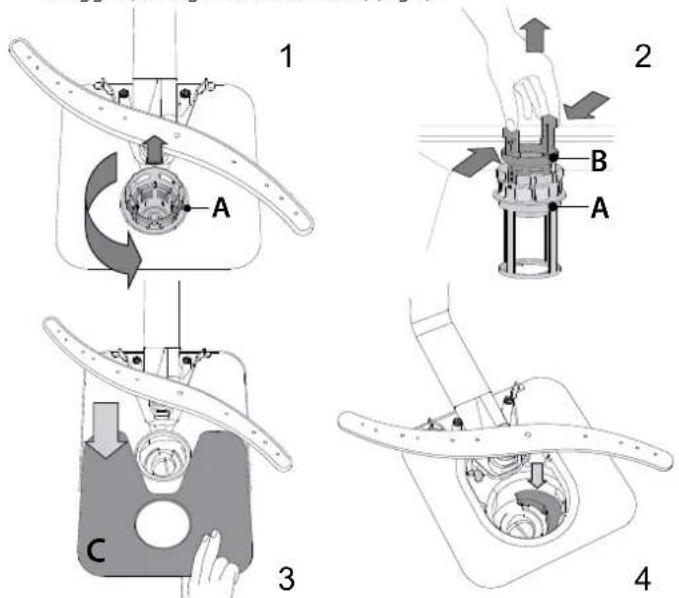

1. Ruotare il filtrolo cilindrico A in senso antiorario, quindi estrarlo (Fig. 1).
2. Smontare il filtrato a tazza B esercitando una leggera pressione sulle sponde laterali (Fig. 2).
3. Far scorrere il filtro a piastra in acciaio inossidabile C, fino ad estrarlo (Fig. 3).
4. Se si trovano oggetti estranei (frammenti di vetro, porcellana,ossa, semi di frutta, ecc.), rimuoverli con attenzione.
5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).

Dopo aver pulito i filtri, rimontare il gruppo e fissarlo correttamente in sede ciò è fondamentale per garantire l'efficienza della lavastoviglie.

Se i tubi dell'acqua sono nuovi o sono rimasti inutilizzati per un periodo prolongato, prima di eseguire i raccordi necessari far scorrere l'acqua per controllare che sia pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua cui risultare ostruito con seguente danneggiamento della lavastoviglie.

PULIZIA DEI BRACCI ASPERSORI

I residui di cibo sono occasionally formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si raccomanda pertanto di ispezionare di volta inolta i bracci e di pulirli mediante piccola spazzola metallica.

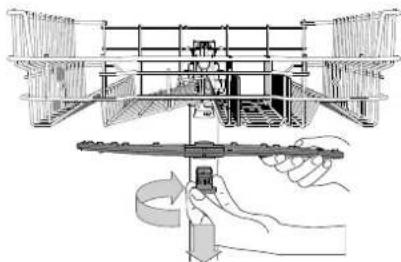

Per smontare il braccio aspersore superiore, ruotare l'anello di bloccaggio in plastica in senso orario. Il rimontaggio del braccio aspersore deve avvenire in modo che il dato con il maggior numero di fori sia rivolto versusl'alto.

É possible smontare l'elemento aspersore del cestello inferiore sollevandolo verso l'alto.

SISTEMA DI ADDOLCIMENTO DELL'ACQUA

L'addolcitore riduce automaticamente la durezza dell'acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio.

Questoistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto.

La frequenza di rigenerazione dipende dal livello di durezza impostato - la rigenerazione avviene agli 6 cicli Eco con la durezza dell'acqua impostata al livello 3.

Ilprocessodi rigenerazione inizia durante il risciacquo finale e termina nella fase di asciugatura, prima del termine del ciclo.

Ogni rigenerazione comporta: un consumo di 3,5 litri d'acqua;
- Un prolongamento di 5 minuti della normale durata del ciclo;
- Un consumo di energia minore di 0,005 kWh.

RISOLUZIONE DEI PROBLEMI

Se la lavastoviglie non funziona correttamente, provare a risolverre il problema consultando I'elenco sotto riportato. Per errori o problemi di altri tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di fatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo forn a 7 o forn a 10 anni, secondo i requisiti specifici del regolamento.

PROBLEMI POSSIBILI CAUSE SOLUZIONE
L'indicatore del sale è accesso	Il serbatoio del sale è vuoto. (È possibile che,ippo aver riempito il serbatoio, la spia del sale resti accesa per diversi cici di lavaggio).Riempire il serbatoio con sale (per ulteriori informazioni, vedere paglia 2).Regolare la durezza dell'acqua - vedere la tabella a paglia 2.
L'indicatore del brillante è accesso	La vaschetta del brillante è vuota. (È possibile che,ippo aver riempito la vaschetta, la spia del brillante resti accesa per diversi cici di lavaggio).Riempire la vaschetta con brillante (per ulteriori informazioni, vedere paglia 2)
La lavastoviglie non si avvi o io comandi non rispondono.	L'apparechio non è stato collegato correttamente all'alimentazione elettrica.Mancanza di corrente.Mancata chiusura della porta lavastoviglie.La spina ActiveDry non è insertaIl ciclo è stato interrotto con l'aperture dello sportello per più di 4 secondi.Mancato funzionamento dei vari comandi.Sul display viene visualizzato F9 o F12 e i LED Accensione/Spegnimento e AVVIO/Pausa lampegiano rapidamente.
Lo scarico della lavastoviglie non avviene.Sul display viene visualizzato: F3 e i LED Accensione/Spegnimento e AVVIO/Pausa lampegiano rapidamente.	Ciclo di lavaggio non è stata concluso. Attenderà la conclusion del ciclo di lavaggio.Tubo di scarico piegato.Tubo di scarico del lavandino ostruito. Pulire il tuto di scarico del lavandino.Ostruzione filto a causa di residui di cibo Pulire il filto (vedere PULIZIA DEL GRUPPO FILTRO).
La memorità della la vastoviglie èccessiva.	Urto dei piatti tra loro durante il lavaggio.Producenza eccessiva di schiuma.
I piatti non risultano puliti.	Errata disposizione delle stovligie.Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti.Il ciclo di lavaggio èccessivamente delicato.Producenza eccessiva di schiuma.Tappo sul vano brillante non correttamente chiuso.Filtro sporco oppure ostruito. Pulire il gruppo filtro.Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOIO SALE).
La lavastoviglie non esge: il carico dell'acqua.Sul display vigne visualizzato: 16 e i LED Accensione/Spegnimento e AVVIO/Pausa lampegiano rapidamente.	Assenza di alimentazione idrica o rubinetto chiuso.Il tubo di carico è piegato.L'elemento filtrante nel tubo di carico è ostruito; è necessario pulirlo.Il tubo di scarico è posizionato troppo in basso o create un effetto sifone nell'impianto di scarico domestico.Aria nel tubo di mandata dell'acqua.
La lavastoviglie termina il ciclo di lavaggio troppo presto. Sul display viene visualizzato F15 e i LED Accensione/Spegnimento e AVVIO/Pausa lampegiano rapidamente.	Controllare che l'estremità del tubo di scarico si trovi all'altezza corretta (vedere IN-STALLAZIONE). Verificare eventuali effetti sifone nell'impianto di scarico domestico; se necessario, installare una valvola di ingresso aria.Aria nel tubo di mandata dell'acqua.

Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Utilizzo del codice QR sul prodotto.
• Visitando il nostro除去 web docs hotpoint.eu e parts-selfservice.whirlpool.com
• Oppure, contattare il Servizio Assistenza Tecnica(al numero di Telefono riportato sul libretto di garanzia).
  Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetto matricola del prodotto.

I dati del modello possono essere richiamati using il codice QR riportato sull'etichetta energetica. L'etichetta riporta anche il codice identificativo del modello che cui èsere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu.

KASDIENIO NAUDOJIMO

VADOVAS

DEKOJAME, KAD ISIGIJOTE HOTPOINT ARISTON

GAMIN. Kad galetumete tinkamai pasinaudoti pagalba, užregistruokite savo prietaisa svetainéje: www.hotpoint.eu/register.

JEI REIKIA DAUGIAU ISSAMIOS INFORMACIJOS, NUSKAITYKITE ANT PRIETAISO PATEIKTA QR KODA

Pries naudodamiesi jranga atidzai perskaity kite Saugos Instrukcijas.

GAMINIO APRAŠYMAS

PRIETAISAS

1. Virsutine lentynèle
2. Uzlenkiami skydeliai
3. Virsutinés lentynéles aukšćo regulatorius
4. Virsutine purkstuko alkuné
5. Apatiné lentynèle
6. Irankiu krepsys
7. Apatiné purkstuko alkuné
8. Filtru blokas
9. Druskos talpykla
10. Ploviklio ir skalavimo skyscio dozatorius
11. Duomeny plokstelé
12. Valdymo skydelis

VALDYMOSKYDELIS

1. Jungimo / i'sjungimo / nustatymo is naujo mygtukas su indicatoriaus lempute
2. Programos pasirinkimo mygtukas su indikatoriaus lempute
3. 3D Zone Wash mygtukas su indikatoriaus lempute / Mygtuku užraktas
4. Ekoprogramos indicatoriaus lemputé
5. Mygtuku užrakto indikatorius lemputé
6. Ekranas

7. Programos numero ir likusio laiko indicatorius

8. Tabletes indicatoriaus lemu

9. Uzdaryto vandens ciaupo indicatoriaus lemupe
10. Skalavimo skyscio papildymo indicatorius lemputé
11. Druskos papildymo indicatoriaus lemputé
12. Short Time mygtukas su indicatoriaus lempute / Tabletes
13. Atidéjimas mygtukas su indicatoriaus lempute
14. PALEIDIMO / Pauzes mygtukas su indicatoriaus lempute / Vandens isleidimas

NAUDOJIMAS PIRMA KARTA DRUSKA, SKALAVIMO SKYSTIS IR PLOVIKLIS

PATARIMAI NAUDOJANT PRIETAISA PIRMA KARTA

Sumontave prietaisa isimkite stabdiklius is lentyneliu ir elastingus tvirtinamuosius elementus is virsutines lentyneles.

DRUSKOSTALPYKLOS PAPILDYMAS
