MANUALE UTENTE Hurricane Bubble Haze X2 Q6 Chauvet

Informazioni sulla Guida

La Guida Rapida Hurricane Bubble Haze X2 Q6 contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
  • Non installare l'unità su una superficie infiammabile (linoleum, tappeto, legno, carta, cartone, plastica, ecc.).
• Non toccare l'ugello di emissione di questa apparecchiatura: durante il funzionamento diviene molto caldo e rimane tale per diverse ore dopo lo spegnimento.
• Non ingerire il liquido per le bolle o il liquido per le nebbia. In caso di ingestione, contattare immediatamente il pronto intervento (118 per Italia).

• Non aggiungere al liquido profumo, alcool, benzina o altre sostanze infiammabili.

• Le macchine per la nebbia, a causa delle emissioni che generano, possono far scattare i rilevatori di fumo.
  • Non ostruire i fori dai quali escono le bolle e non lasciare la macchina incustodita.

• Non riempire oltre misura per evitare fuoriuscite di liquido. Posizionare sempre su una superficie piana e livellata.
  • Non lasciare liquido inutilizzato nel serbatoio per lunghi periodi. Potrebbe addensarsi.
  • Non utilizzare per riscaldare ambienti.
• Utilizzare solo il liquido per la nebbia in base acquosa di CHAUVET.

- Si raccomanda di utilizzare fluido per bolle CHAUVET (BJG) formulato appositamente per utilizzo con prodotti CHAUVET.

- Prima di trasportare o la conservazione l'apparecchiatura, assicurarsi di aver svuotato il serbatoio.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Sostituire il fusibile con un altro dello stesso tipo e classe.

• Non trasportare mai l'unità tenendola dal cavo di alimentazione o qualsiasi parte mobile.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

- NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• Hurricane Bubble Haze X2 Q6
• Cavo di alimentazione
- Staff a Omega

• Telecomando senza fili WRC
- Guida Rapida

Per iniziare

Disimballare Hurricane Bubble Haze X2 Q6 ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

L'apparecchiatura è dotata di alimentatore fisso con tensione in ingresso di 120 V / 60 Hz oppure 230 V / 50 Hz, a seconda del modello.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Sostituzione fusibile

Per sostituire il fusibile nel multi-caricatore:

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Fluidi operativi

I seguenti fluidi sono ottimizzati per l'uso nell'Hurricane Bubble Haze X2 Q6. Utilizzare solo fluidi approvati Chauvet per garantire risultati soddisfacenti. L'uso di fluidi non approvati può danneggiare l'Hurricane Bubble Haze X2 Q6

	Nome del prodotto negli Stati Uniti	Nome del prodotto UE
Fluido foschia ottimizzato	HDF, HFG HF5
Fluido a bolle ottimizzato	BJG BF5

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza. Fare attenzione a non dirigere il getto di bolle verso il viso di chiunque o su superfici molto trafficate dal momento che il liquido per le bolle può renderle scivolose.

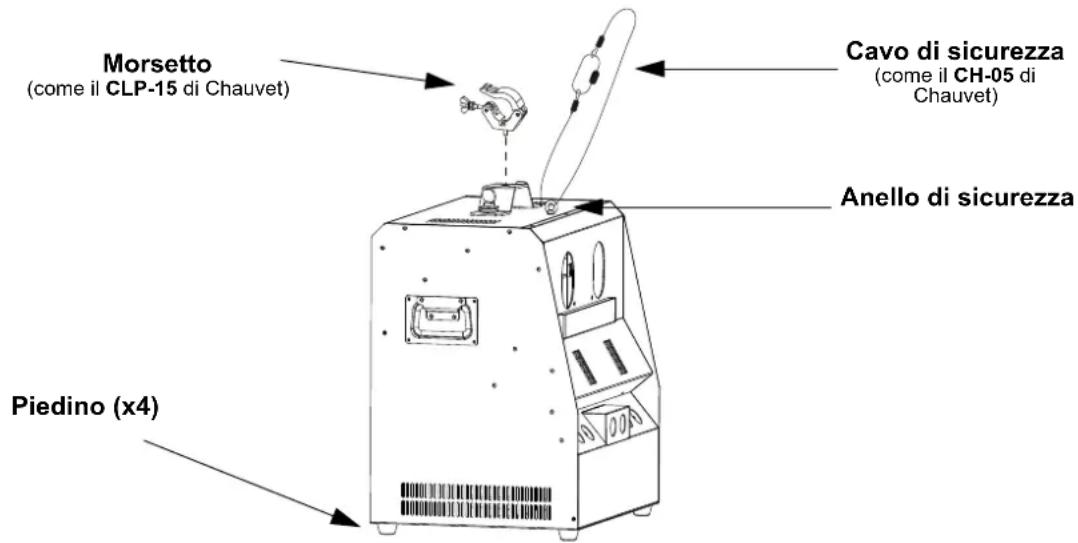

Schema di montaggio

Morsetto (come il CLP-15 di Chauvet) Cavo di sicurezza (come il CH-05 di Chauvet) Anello di sicurezza Piedino (x4)

FCQ (Fog Cleaner Quart) è stato sviluppato specificamente da Chauvet per la pulizia il meccanismo di foschia all'interno dello Hurricane Bubble Haze X2 Q6. Assicurarsi di utilizzarlo regolarmente, non più di 90 giorni tra pulizie, per aumentare la durata dell'apparecchiatura.

Questo prodotto NON può essere inclinato e deve essere orizzontale in ogni momento.

Per evitare di danneggiare la pompe e il riscaldatore dello Hurricane Bubble Haze X2 Q6, durante il funzionamento assicurarsi che nel serbatoio vi siano sufficiente liquidi. Quando il livelli di liquidi diminuisce, per continuare ad utilizzare lo Hurricane Bubble Haze X2 Q6 aggiungere altro liquido.

• Non conservare MAI questo prodotto senza pulire il meccanismo a bolle Vedi Modalità di Bolla-Pulizia.
- Non lasciare MAI liquido inutilizzato nel serbatoio per lunghi periodi. Potrebbe addensarsi e causare danni o prestazioni ridotte.

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	UP Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione TIMER Imposta il volume di uscita in modalità Timer
	DOWN Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno VOLUME Uscita nebbia, 1-100%
	ENTER Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata STOP Disattiva il sensore del fluido

Mappa menu

Fare riferimento alla pagina del prodotto Hurricane Bubble Haze X2 Q6 su www.chauvetdj.com per la mappa dei menu più recente.

Modalità Livelli di programmazione Descrizione
Interval Set 5–200s		Esso definisce la quantità di tempo che intercorre tra le emissioni di nebbia
Duration Set 5–200s	Imposta la durata delle emissioni di nebbia
Bubble Output	OFF Uscita a bolle spento
	ON Uscita a bolle acceso
Haze Output 1–100%	Mandata di nebbia, basso	a alto
Fan Speed	1–100%	Velocità di ventilatore, lento a veloce
CH1 LED Color	OFF	Pulsante 1 disabilitato sul telecomando wireless WRC
	1–17	Imposta il pulsante 1 sul telecomando wireless WRC con l'opzione colore 1–17. Fare riferimento a Opzioni di colore del LED
CH2 LED Color	OFF	Pulsante 2 disabilitato sul telecomando wireless WRC
	1–17	Imposta il pulsante 2 sul telecomando wireless WRC con l'opzione colore 1–17. Fare riferimento a Opzioni di colore del LED
CH3 LED Color	OFF	Pulsante 3 disabilitato sul telecomando wireless WRC
	1–17	Imposta il pulsante 3 sul telecomando wireless WRC con l'opzione colore 1–17. Fare riferimento a Opzioni di colore del LED
CH4 LED Color	OFF	Pulsante 4 disabilitato sul telecomando wireless WRC
	1–17	Imposta il pulsante 4 sul telecomando wireless WRC con l'opzione colore 1–17. Fare riferimento a Opzioni di colore del LED
Color Speed	1–100	Regola la velocità del colore, da lento a veloce
DMX Address 1–512	Imposta l'indirizzo DMX in ziale
Clean Mode	OFF	Attiva o disattiva la modalità di pulizia
	ON

• Per la Modalità di Bolla-Pulizia, utilizzare acqua pulita per risciacquare il meccanismo a bolle.
- Attraverso il menu del display, il Modalità di Bolla-Pulizia funzionerà per 2 minuti prima di tornare in standby.

Utilizzare la Modalità di Bolla-Pulizia delle bolle dopo ogni utilizzo.

Opzioni di colore del LED

Numero di colore	Descrizione del colore	Numero di colore	Descrizione del colore
1 Rosso	10 Verde + Ultravioletto
2 Verde	11 Blu + Ultravioletto
3 Blu 12	Giallo + Ultravioletto
4 Ultravioletto	13 Magenta + Ultravioletto
5 Ciano	14 Ciano + Ultravioletto
6 Magenta	15 Bianca + Ultravioletto (tutti i colori)
7 Giallo	16 Programma a 4 colori (snap)
8 Bianca	17 Programma a 14 colori (snap)
9 Rosso	+ Ultravioletto

Collegamento DMX

Hurricane Bubble Haze X2 Q6 può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 509.

Valori DMX

Canale	Funzione	Valore	Percentuale/Impostazione
1 Uscita a bolle		000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	Acceso
2 Mandata di nebbia		000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	Mandata di nebbia, basso a alto
3	Velocità di ventilatore	000 ⇔ 010	Velocità di ventilatore, lento a veloce
4 Modalità di Bolla-Pulizia		000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	Modalità di Bolla-Pulizia acceso
5 Dimmer		000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	0–100%
6	Rosso	000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	0–100%
7	Verde	000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	0–100%
8	Blu	000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	0–100%
9 Ultravioletto		000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	0–100%
10 Macro colori		000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	Macro colori
11 Strobo		000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	Strobo, lento a veloce
12 Velocità macro colori		000 ⇔ 010	Nessuna funzione
		011 ⇔ 255	Velocità macro colori, lento a veloce

• Per la modalità di uscita continua, impostare il canale 2 da 011 ⇔ 126.
- Il consumo di liquido aumenta sensibilmente durante la modalità di uscita continua.

• Per la Modalità di Bolla-Pulizia, utilizzare acqua pulita per risciacquare il meccanismo a bolle.
- Tramite DMX, la Modalità di Bolla-Pulizia verrà eseguita a tempo indeterminato.

Utilizzare la Modalità di Bolla-Pulizia delle bolle dopo ogni utilizzo.

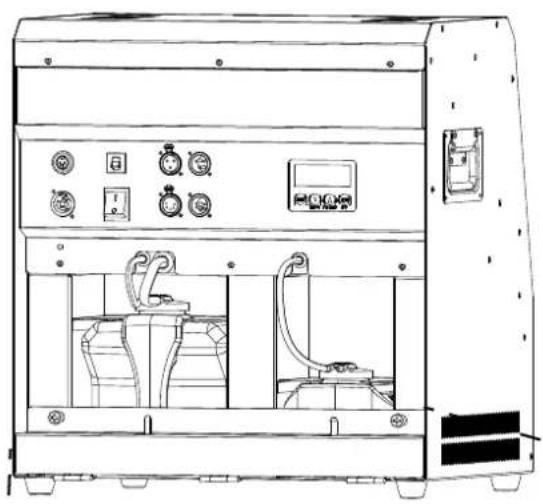

Modalità di Bolla-Pulizia

Per pulire il meccanismo a bolle con la Modalità di Bolla-Pulizia:

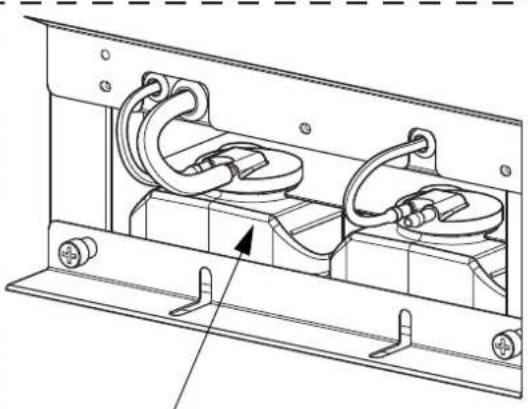

1. Svitare il tappo dal serbatoio del liquido per bolle.
2. Collocare il tubo flessibile in un contenitore di acqua pulita.
3. Posiziona il tubo esterno dove può drenare in sicurezza.
4. Esegui la modalità di pulizia delle bolle tramite il menu o DMX.
5. Risciacquare a fondo il serbatoio del liquido per bolle.
6. Ripristinare i tubi e il tappo nel serbatoio del liquido per bolle.
7. L'Hurricane Bubble Haze X2 Q6 può ora essere conservata fino al suo prossimo utilizzo.

NOTA: Utilizzare la Modalità di Bolla-Pulizia delle bolle dopo ogni utilizzo.

Serbatoio del liquido della nebbia
(pulito con FCQ)

Serbatoio liquido per bolle (risciacquare con acqua pulita)

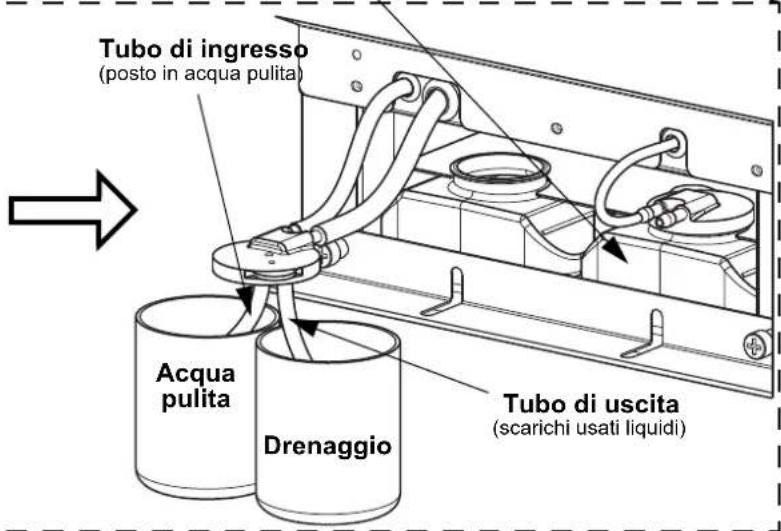

Tubo di ingresso (posto in acqua pulita) Acqua pulita Drenaggio Tubo di uscita (scarichi usati liquidi)

Istruzioni del WRC

Il controller Hurricane Bubble Haze X2 Q6 permette il controllo wireless di una macchina per nebbia/fumo compatibile con Chauvet DJ. Include un trasmettitore e un ricevitore. È possibile controllare contemporaneamente qualsiasi prodotto compatibile nel raggio d'azione (30,5 m di spazio libero). Per maggiori informazioni su come configurare il prodotto per utilizzo con Hurricane Bubble Haze X2 Q6, scaricare il relativo manuale da www.chauvetdj.com.

1. Collegare il ricevitore wireless alla porta a 5 pin etichettata Wireless Controller sulla macchina per nebbia/fumo.
2. Configurare la macchina per nebbia/fumo tramite il menù per assegnare le impostazioni ad ogni pulsante del trasmettitore, se applicabile.
3. Premere il pulsante per l'impostazione desiderata e la macchina per nebbia/fumo funzionerà per tutto il tempo in cui il pulsante viene tenuto premuto.

La durata di emissione continua di nebbia/fumo si basa sulla capacità della macchina.

Tipo di batteria: A23 12V alcalina

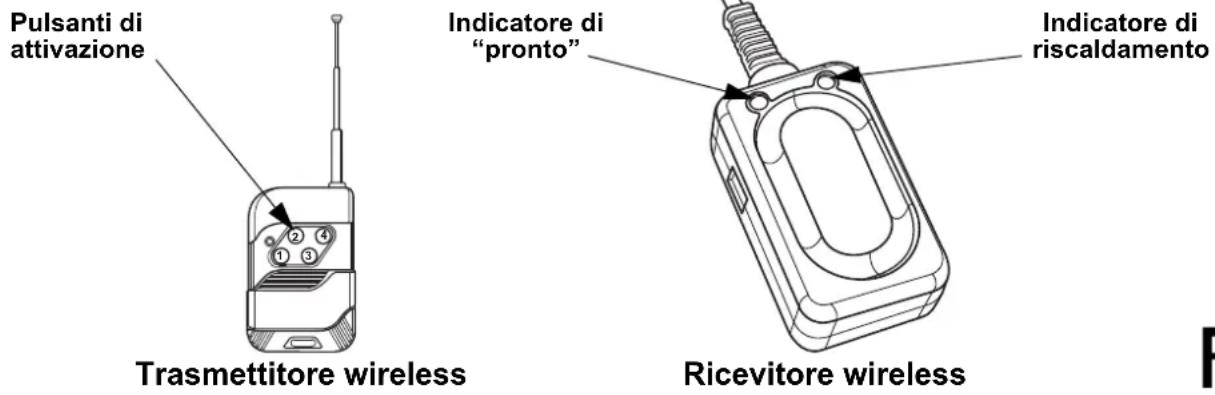

Pulsanti di attivazione Indicatore di "pronto" Indicatore di riscaldamento Trasmettitore wireless Ricevitore wireless
