BEDIENUNGSANLEITUNG Hurricane Bubble Haze X2 Q6 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Hurricane Bubble Haze X2 Q6 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

- Dieses Produkt eignet sich nicht für eine permanente Installation.

- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

- Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

- Befestigen Sie das Gerät nicht auf einer entflammbaren Oberfläche (Linoleum, Teppich, Holz, Papier, Karton, Kunststoffe, usw.).

- Berühren Sie nicht die Ausstoßdüsen des Geräts. Während des Betriebs kann das Gerät sehr heiß werden und nach dem Ausschalten einige Stunden zum Abkühlen benötigen.

- Nicht das Seifenfluid trinken. Falls es doch oral eingenommen wurde, wählen Sie den Notruf (112 in Deutschland), um Hilfe zu erhalten.

- Fügen Sie dem Fluid kein Parfüm, Alkohol, Kraftstoff oder andere entflammbare Substanzen hinzu.

- Abhängig vom Volumen des erzeugten Nebels, können alle Geräte Rauchmelder auslösen.

- Verstellen Sie nicht die Düsenausgänge des Geräts und lassen Sie es nicht unbeaufsichtigt.

- Nicht zu voll füllen, da sonst Fluid austreten kann. Stellen Sie das Gerät auf einen ebenen Untergrund.

- Lassen Sie nicht verbrauchtes Fluid bei längerem Nichtgebrauch nicht im Behälter. Das Fluid kann im Flüssigkeitsbehälter eindicken.

- Nicht als Raumheizung verwenden.

- Nur Nebelfluid auf Wasserbasis von CHAUVET verwenden.

- Wir empfehlen die Verwendung der Seifenflüssigkeit (BJG) von CHAUVET, deren Zusammensetzung speziell auf die Geräte von CHAUVET.

- Vor dem Transport oder Lagerung des Geräts Tank ablassen.

- Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

- Tragen Sie das Gerät niemals am Netzkabel oder einem beweglichen Geräteteil.

- Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Hurricane Bubble Haze X2 Q6
- Netzkabel
- Omega-Klemme

• WRC Funkfernbedienung
- Schnellanleitung

Start

Packen Sie Ihren Hurricane Bubble Haze X2 Q6 aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Das Gerät ist so konzipiert, dass es je nach Stellung des Unterspannungsschutz und Modell mit einer Eingangsspannung von entweder 120 V \~ 60 Hz oder 230 V \~ 50 Hz betrieben werden kann.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

Zum wechseln Sie die Sicherung im Mehrfachladegerät:

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.

4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.

5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Operating Fluids

Die folgenden Flüssigkeiten sind für den Einsatz im Hurricane Bubble Haze X2 Q6 optimiert. Verwenden Sie nur von Chauvet zugelassene Flüssigkeiten, um zufriedenstellende Ergebnisse zu erzielen. Die Verwendung von nicht zugelassener Flüssigkeit kann den Hurricane Bubble Haze X2 Q6 beschädigen.

	US-Produktname EU-Produktname
Optimierte Trübungsflüssigkeit	HDF, HFG HF5
Optimierte Blasenflüssigkeit	BJG BF5

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Stellen Sie sicher, dass die Seifenblasen nicht direkt auf die Gesichter von Personen oder über Bereiche mit einer großen Personenanzahl gerichtet sind, da die Blasen einen rutschigen Untergrund hinterlassen.

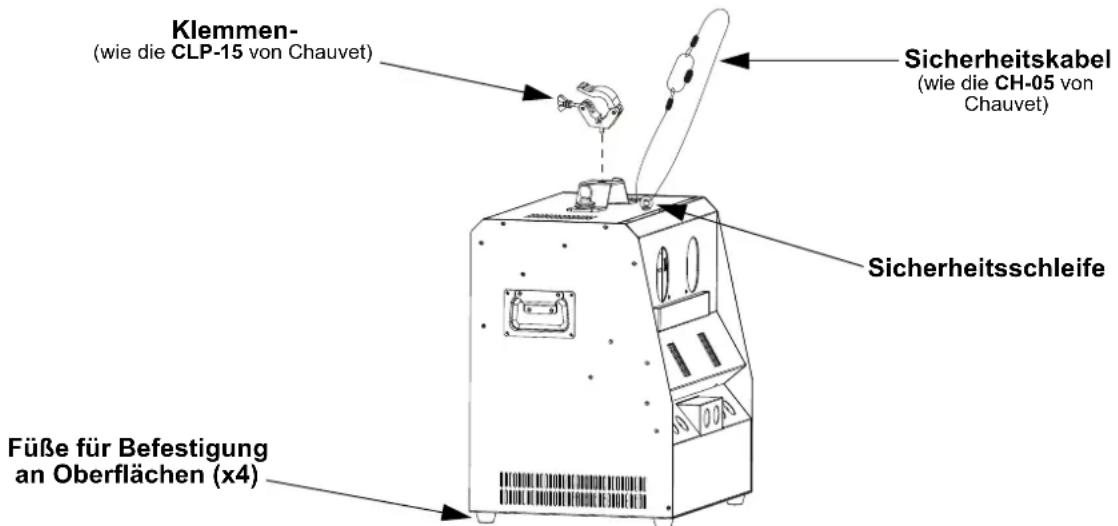

Montageansicht

Klemmen- (wie die CLP-15 von Chauvet) Sicherheitskabel (wie die CH-05 von Chauvet) Sicherheitsschleife Füße für Befestigung an Oberflächen (x4)

FCQ (Fog Cleaner Quart - eine Viertelgallone (0,95 l) Reiniger für Benebelungsanlagen) wurde von CHAUVET speziell zur Reinigung des Dunstmechanismus innerhalb des Hurricane Bubble Haze X2 Q6 entwickelt. Eine regelmäßige Reinigung mit FCQ, nicht mehr als 90 Tage zwischen den Reinigungen, verlängert die Lebensdauer Ihres Geräts.

Dieses Produkt darf NICHT geneigt werden. Dieses Produkt sollte zu allen Zeiten eben sein.

Stellen Sie sicher, dass sich während des Betriebs des Hurricane Bubble Haze X2 Q6 im Gerät immer eine ausreichende Menge an Fluid befindet, um Schäden an Pumpen und Heizung zu vermeiden. Wenn der Flüssigkeitspegel zu niedrig ist, füllen Sie einfach Fluid nach, um den Hurricane Bubble Haze X2 Q6 weiter betreiben zu können.

• Lagern Sie dieses Produkt NIEMALS ohne den Blasenmechanismus zu reinigen. Siehe Blasenreinigungsmodus.
- Lassen Sie nicht verbrauchtes Fluid bei längerem Nichtgebrauch NIEMALS nicht im Behälter. Das Fluid kann im Flüssigkeitsbehälter eindicken und kann zu Schäden oder zu einer Leistungsminderung führen.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	UP Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden FunktionenTIMER Damit stellen Sie das Ausstoßvolumen im Timer-Modus ein
	DOWN Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden FunktionenVOLUME Nebelwolke 1-100%
	ENTER Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestelltSTOP Deaktivieren Sie den Timer.

Menükarte

Die neueste Menükarte finden Sie auf der Hurricane Bubble Haze X2 Q6-produktseite unter www.chauvetdj.com.

Modus Programmierebenen Beschreibung
Interval Set 5–200s		Setting der Dauer von Zwischen dem ausstoßen Spray
Duration Set 5–200s	Setting der Dauer des von Spray Ausstöße
Bubble Output	OFF	Blasenausgabe aus
	ON	Blasenausgabe an
Haze Output	1–100%	Dunstvolumen, niedrig zu hoch
Fan Speed 1–100%	Ventilatordrehzahl, langsam bis schnell
CH1 LED Color	OFF	Deaktivieren Sie Taste 1 auf der WRC-Funkfernbedienung
	1–17	Stellt Taste 1 auf der WRC-Funkfernbedienung mit LED-Farboption 1–17 ein. Beziehen auf LED-Farboptionen
CH2 LED Color	OFF	Deaktivieren Sie Taste 2 auf der WRC-Funkfernbedienung
	1–17	Stellt Taste 2 auf der WRC-Funkfernbedienung mit LED-Farboption 1–17 ein. Beziehen auf LED-Farboptionen.
CH3 LED Color	OFF	Deaktivieren Sie Taste 3 auf der WRC-Funkfernbedienung
	1–17	Stellt Taste 3 auf der WRC-Funkfernbedienung mit LED-Farboption 1–17 ein. Beziehen auf LED-Farboptionen.
CH4 LED Color	OFF	Deaktivieren Sie Taste 4 auf der WRC-Funkfernbedienung
	1–17	Stellt Taste 4 auf der WRC-Funkfernbedienung mit LED-Farboption 1–17 ein. Beziehen auf LED-Farboptionen.
Color Speed	1–100	Passen Sie die Farbgeschwindigkeit langsam bis schnell an
DMX Address 1–512	Stellt die DMX-Startadresse ein
Clean Mode	OFF	Blasenreinigungsmodus an oder aus
	ON

- Verwenden Sie für den Blasenreinigungsmodus sauberes Wasser, um den Blasenmechanismus auszuspülen.

- Über das Display-Menü wird der Blasenreinigungsmodus für 2 Minuten ausgeführt, bevor er in den Standby-Modus wechselt.

Verwenden Sie nach jeder Verwendung den Blasenreinigungsmodus.

LED-Farboptionen

Farbnummer	Farbbeschreibung	Farbnummer	Farbbeschreibung
1 Rot 10	Grün + Ultraviolett
2 Grün 11	Blau + Ultraviolett
3 Blau 12	Gelb + Ultraviolett
4 Ultraviolett	13 Magenta + Ultraviolett
5 Cyan 14	Cyan + Ultraviolett
6 Magenta	15 Weiß + Ultraviolett (alles ein)
7 Gelb 16	4-Farben-Programm (snap)
8 Weiß 17	14-Farben-Programm (snap)
9 Rot + Ultraviolett

DMX-Verbindung

Der Hurricane Bubble Haze X2 Q6 kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 509.

DMX-Werte

Kanal Funktion Wert Prozent/Einstellung
1 Blasenausgabe		000 ⇔ 010 Keine Funktion
		011 ⇔ 255 An
2 Dunstvolumen		000 ⇔ 010 Keine Funktion
		011 ⇔ 255 Dunstvolumen, niedrig zu hoch
3	Ventilatordrehzahl	000 ⇔ 255 Ventilatordrehzahl, langsam bis schnell
4 Blasenreinigungsmodus		000 ⇔ 010 Keine Funktion
		011 ⇔ 255 Blasenreinigungsmodus an
5 Dimmer		000 ⇔ 010 Keine Funktion
		011 ⇔ 255 0–100%
6	Rot	000 ⇔ 010 Keine Funktion
		011 ⇔ 255 0–100%
7	G r ü n	000 ⇔ 010 Keine Funktion
		011 ⇔ 255 0–100%
8	B l a u	000 ⇔ 010 Keine Funktion
		011 ⇔ 255 0–100%
9 Ultraviolett		000 ⇔ 010 Keine Funktion
		011 ⇔ 255 0–100%
10 Farbe Makro		000 ⇔ 010 Keine Funktion
		011 ⇔ 255 Farbe makro
11 Strobe		000 ⇔ 010 Keine Funktion
		011 ⇔ 255 Strobe, langsam bis schnell
12	Farbmakrogeschwindigkeit	000 ⇔ 010 Keine Funktion
		011 ⇔ 255 Farbmakrogeschwindigkeit, langsam bis schnell

• Stellen Sie im kontinuierlichen Nebelausstoß-Modus Kanal 2 von 011 ⇔ 126 ein.
• Bei einem kontinuierlichen Nebelausstoß steigt der Verbrauch an Fluid signifikant.
• Verwenden Sie für den Blasenreinigungsmodus sauberes Wasser, um den Blasenmechanismus auszuspülen.
  • Über DMX wird der Blasenreinigungsmodus unbegrenzt ausgeführt.

Verwenden Sie nach jeder Verwendung den Blasenreinigungsmodus.

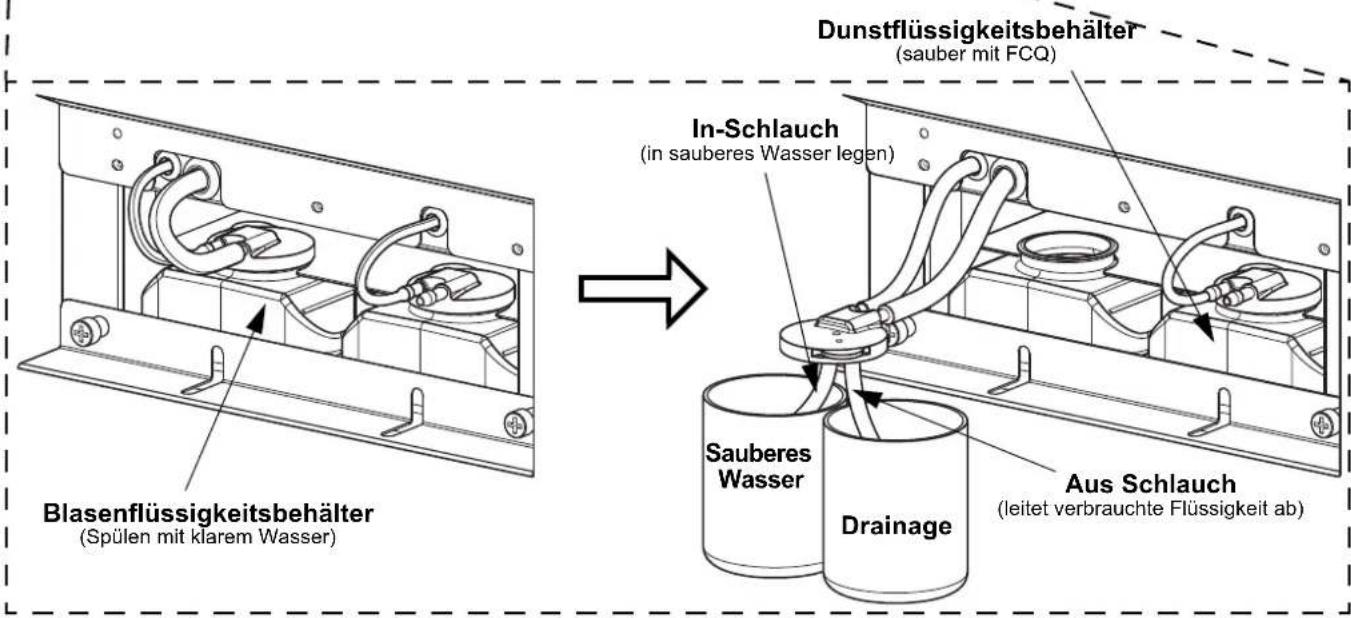

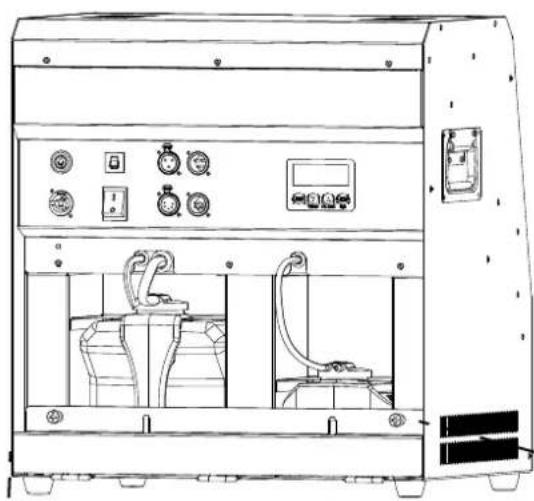

Blasenreinigungsmodus

So reinigen Sie den Blasenmechanismus mit dem Blasenreinigungsmodus:

1. Schrauben Sie den Deckel vom Blasenölbehälter ab.
2. Legen Sie den In-Schlauch in einen Behälter mit klarem Wasser.
3. Stellen Sie den Abflussschlauch so auf, dass er sicher ablaufen kann.
4. Führen Sie den Blasenreinigungsmodus über das Menü oder DMX aus.
5. Spülen Sie den Bubble-Flüssigkeitsbehälter gründlich aus.
6. Stellen Sie die Schläuche und die Kappe wieder in den Bubble-Flüssigkeitsbehälter.
7. Der Hurricane Bubble Haze X2 Q6 kann jetzt bis zur nächsten Verwendung gelagert werden.

HINWEIS: Verwenden Sie nach jeder Verwendung den Blasenreinigungsmodus.

Dunstflüssigkeitsbehälter (sauber mit FCQ) In-Schlauch (in sauberes Wasser legen) Aus Schlauch (Sauberes Wasser) Drainage (leitet verbrauchte Flüssigkeit ab) Blasenflüssigkeitsbehälter (Spülen mit klarem Wasser)

Anweisungen zur WRC

Der Hurricane Bubble Haze X2 Q6 Controller ermöglicht eine drahtlose Steuerung einer kompatiblen Nebel-/Dunstmaschine von Chauvet DJ. Er besteht aus einem Sender und einem Empfänger. Mit dem Controller kann eine beliebige Anzahl an in Reichweite (30,5 m freie Sicht) befindlichen, kompatiblen Geräten gleichzeitig angesteuert werden. Für weitere Details zur Konfiguration der Geräts für eine Verwendung mit dem Hurricane Bubble Haze X2 Q6 laden Sie sich unter www.chauvetdj.com die entsprechende Bedienungsanleitung herunter.

1. Verbinden Sie den drahtlosen Empfänger mit dem 5-poligen Anschluss mit der Bezeichnung Wireless Controller (drahtlose Fernbedienung) an der Nebel-/Dunstmaschine.
2. Konfigurieren Sie die Nebel-/Dunstmaschine über das Menü, um die Einstellungen für jeden Taster am Sender vorzunehmen, falls zutreffend.
3. Drücken Sie auf die Taste für die gewünschte Einstellung; die Nebel-/Dunstmaschine stößt Nebel oder Dunst, solange Sie die Taste gedrückt halten.

Die Dauer des konstanten Nebel-/Dunstausstoßes hängt vom Fassungsvermögen und vom Füllstand der Nebel-/Dunstmaschine ab.

Batterietyp: A23 12V alkalisch

Auslösungstaster

Enter

Drahtloser Sender

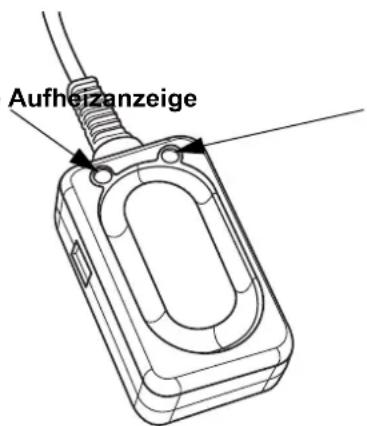

Bereitschaftsanzeige Aufheizanzeige

Aufheizanzeige

Drahtloser Empfänger
