Hurricane Bubble Haze X2 Q6 - Rookmachine Chauvet - Gratis gebruiksaanwijzing en handleiding

Merk	Chauvet
Model	Hurricane Bubble Haze X2 Q6
Productsoort	Rookmachine met bellen- en mistfunctie
Voeding	120 VAC, 60 Hz of 230 VAC, 50 Hz (afhankelijk van model)
Vermogen	Niet gespecificeerd (vast per model)
Vloeistofverbruik	Neemt toe in continue modus
Capaciteit misttank	Niet gespecificeerd
Capaciteit bellentank	Niet gespecificeerd
Maximale omgevingstemperatuur	40 °C (104 °F)
Afstand draadloze bediening	Tot 30,5 m (100 voet) zonder obstakels
DMX-protocol	Ja
DMX-kanalen	12 kanalen
Hoofdfuncties	Instelbare mist, bellen, ventilator, RGB+UV LED, draadloze afstandsbediening WRC, DMX-besturing
LED-kleuropties	17 vaste kleuren of programma's
Zekeringtype	Identiek aan origineel model
Onderhoud	Gebruik FCQ voor het mistmechanisme, bellenreinigingsmodus na elk gebruik
Reiniging	Spoel de bellentank met schoon water, leeg de tanks voor opslag
Aanbevolen vloeistoffen	Mist: HDF, HFG, HF5 (VS) / HF5 (EU); Bellen: BJG (VS) / BF5 (EU)
Beschermingsgraad	IP20 (alleen voor gebruik binnenshuis)
Garantie	Beperkte garantie (zie Chauvet website)
Door gebruiker te repareren onderdelen	Alleen zekering
Inclusief accessoires	Stroomkabel, Omega-haak, WRC afstandsbediening, referentiehandleiding

Veelgestelde vragen - Hurricane Bubble Haze X2 Q6 Chauvet

Welke vloeistoffen gebruiken met de Hurricane Bubble Haze X2 Q6?

Gebruik alleen goedgekeurde vloeistoffen van Chauvet: voor mist: HDF, HFG of HF5; voor bellen: BJG (VS) of BF5 (EU). Het gebruik van niet-goedgekeurde vloeistoffen kan de machine beschadigen.

Hoe werkt de draadloze WRC afstandsbediening?

Sluit de ontvanger aan op de 5-pins poort gemarkeerd 'Wireless Controller'. Configureer de knoppen via het menu van de machine. Houd een knop ingedrukt om mist of bellen te genereren. Het bereik is 30,5 m zonder obstakels.

Hoe het bellenmechanisme reinigen?

Gebruik de bellenreinigingsmodus: leeg de tank, plaats de invoerslang in schoon water, plaats de uitvoerslang in een bak, activeer de modus via het menu of DMX. Spoel daarna de tank. Doe dit na elk gebruik.

Hoe de zekering vervangen?

Koppel het apparaat los. Steek een platte schroevendraaier in de gleuf van de zekeringhouder, til het kapje op, verwijder de kapotte zekering en vervang deze door een zekering van hetzelfde type en ampèrage. Schroef het kapje terug en sluit de stroom weer aan.

Kan ik het apparaat buiten gebruiken?

Nee, de Hurricane Bubble Haze X2 Q6 is ontworpen voor alleen gebruik binnenshuis (IP20). Stel het niet bloot aan regen of vocht om brand- of elektrische schokken te voorkomen.

Hoe de LED-kleuren instellen?

Ga in het menu naar CH1 tot CH4 LED-kleur om een kleur (1-17) toe te wijzen aan elke knop van de afstandsbediening. U kunt de LED's ook bedienen via DMX (kanalen 5 tot 10).

Wat te doen als de machine geen mist produceert?

Controleer of het apparaat goed is aangesloten en of de zekering niet is doorgebrand. Zorg ervoor dat de misttank is gevuld met goedgekeurde vloeistof en dat de machine voldoende tijd heeft gehad om op te warmen. Raadpleeg de handleiding voor foutcodes.

Hoe de tanks legen voor opslag?

Koppel het apparaat los. Verwijder de doppen van de mist- en bellentanks, giet de vloeistof weg. Spoel de bellentank met schoon water. Laat drogen voordat u het opbergt. Bewaar nooit met vloeistof om indikking te voorkomen.

Kan de machine een rookmelder activeren?

Ja, afhankelijk van de hoeveelheid geproduceerde mist kunnen rookmachines rookmelders activeren. Gebruik het in goed geventileerde ruimtes en vermijd gebieden met gevoelige detectoren.

Hoe de DMX-besturing configureren?

Stel in het menu het DMX-adres in van 1 tot 512. Sluit de machine aan in DMX-reeks. Gebruik de kanalen: kanaal 1 voor bellen, kanaal 2 voor mistvolume, enz. Download de volledige handleiding op de Chauvet-website voor de waardentabel.

GEBRUIKSAANWIJZING Hurricane Bubble Haze X2 Q6 Chauvet

Over deze handleiding

De Hurricane Bubble Haze X2 Q6 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
• Plaats dit product niet op een brandbaar oppervlak (linoleum, tapijt, hout, papier, karton, plastic, etc.).
• Raak het uitlaatpijpje op dit product niet aan. Tijdens bedrijf is het erg warm en het kan warm blijven tot enkele uren nadat u het apparaat hebt uitgeschakeld.
• Drink de bellenblaasvloeistof of de nevelvloeistof niet. Als u dit doet, bel dan uw lokale hulpdiensten (112) voor hulp.
• Voeg geen parfum, alcohol, benzine of andere brandbare toe aan de vloeistof.

- Afhankelijk van de hoeveelheid gegenereerde nevel kunnen alle nevelmachines rookmelders activeren.

- Blokkeer de uitgangen niet en laat de machine nooit onbemand achter.

• Voeg niet teveel vloeistof toe, het zou kunnen morsen. Monteer altijd op een vlakke ondergrond.

- Laat ongebruikte vloeistof niet voor een langere periode achter in het reservoir. De vloeistof kan indikken in het reservoir.

- Niet gebruiken voor het opwarmen van ruimtes.

- Gebruik alleen nevelvloeistof op waterbasis van CHAUVET DJ.

• We raden het gebruik van CHAUVET bellenvloeistof (BJG) aan, die speciaal is samengesteld voor gebruik met CHAUVET-producten.

- Voordat u het product transporteert moet u het reservoir aftappen.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Draag dit product nooit aan het netsnoer of een bewegend deel.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Neem Contact Op

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• Hurricane Bubble Haze X2 Q6
- Stroomsnoer
- Omega beugel

• WRC Draadloze afstandsbediening
- Beknopte handleiding

Om te beginnen

Pak uw Hurricane Bubble Haze X2 Q6 uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met vaste spanning en het kan werken met ingangsspanning van 120 VAC, 50/60 Hz of 230 VAC, 50 Hz, afhankelijk van het specifieke model.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Vervangen van de zekering

Om de zekering in de multilader te vervangen:

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Bedrijfsvloeistoffen

De volgende vloeistoffen zijn geoptimaliseerd voor gebruik in de Hurricane Bubble Haze X2 Q6. Gebruik alleen door Chauvet goedgekeurde vloeistoffen om bevredigende resultaten te garanderen. Het gebruik van niet-goedgekeurde vloeistof kan de Hurricane Bubble Haze X2 Q6 beschadigen.

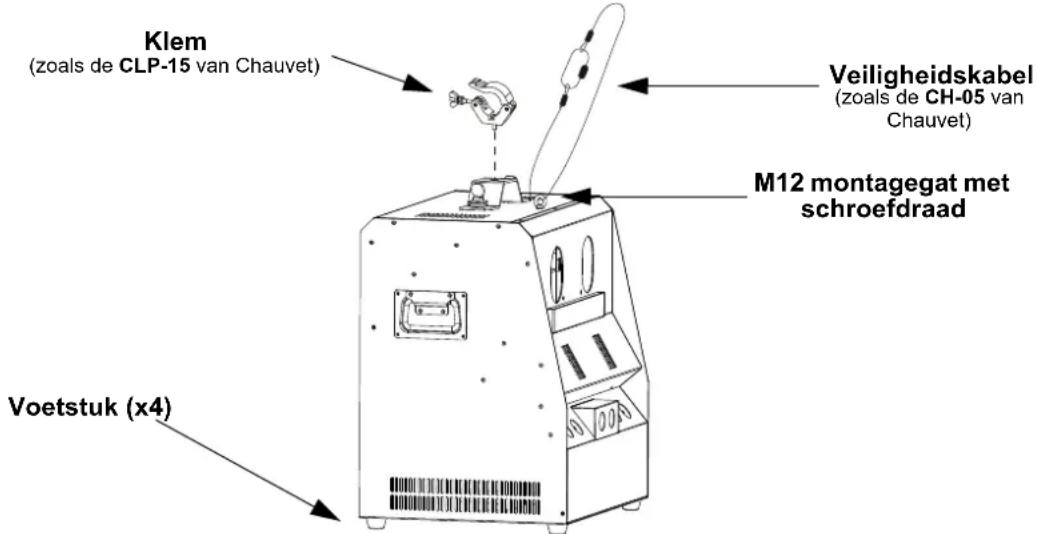

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Zorg ervoor dat de bubbels niet direct in het gezicht van iemand terechtkomen of boven drukke verkeersgebieden, omdat de vloeistof tot een gladde ondergrond kan leiden. Montagediagram

FCQ (Fog Cleaner Quart) is specifiek door Chauvet ontwikkeld om het nevelmechanisme in de Hurricane Bubble Haze X2 Q6 te reinigen. Zorg ervoor dat u regelmatig FCQ gebruikt, niet langer dan 90 dagen tussen schoonmaakbeurten, om de levensduur van uw product te verlengen.

Dit product mag NIET gekanteld worden. Dit product moet te allen tijde waterpas zijn.

Bij het bedienen van de Hurricane Bubble Haze X2 Q6 moet u ervoor zorgen dat er voldoende vloeistoffen in de machine aanwezig is om de pompen en de verwarming voor schade te behoeden. Wanneer het peil van de vloeistoffen laag wordt, moet u simpelweg meer vloeistof toevoegen om de Hurricane Bubble Haze X2 Q6 te blijven gebruiken.

• Bewaar dit product NOOIT zonder het bubbelmechanisme schoon te maken. Zie Bubbelreinigingsmodus.
• Laat NOOIT ongebruikte vloeistof niet voor een langere periode achter in het reservoir. De vloeistof kan indikken in het reservoir en kan leiden tot schade of verminderde prestaties.

Beschrijving bedieningspaneel

Toets Functie
	Selecteert een bedieningsmodus of verlaat huidige menu-optie
	UP Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie TIMER Plaatst het uitvoervolume in de timermodus
	DOWN Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie VOLUME Bedient de pomp om het uitgangsvolume te wijzigen, 1-100%
	ENTER Activeert een menu-optie of de geselecteerde waarde STOP Schakel de timer uit

Menukaart

Raadpleeg de productpagina van Hurricane Bubble Haze X2 Q6 op www.chauvetdj.com voor de nieuwste menukaart.

Modus Programmeerniveaus Beschrijving
Interval Set 5–200s		Einstellung der Dauer zwischen den Ausstößen von nevel
Duration Set 5–200s	Einstellung der Dauer der Ausstöße von nevel
Bubble Output	OFF Bubbel uitvoer uit
	ON Bubbel uitvoer aan
Haze Output 1–100%	Nevelvolume, laag naar hoog
Fan Speed 1–100%	Ventilatorsnelheid, laag naar hoog
CH1 LED Color	OFF Schakel knop 1 op de WRC Wireless Remote Control uit
	1–17	Stel knop 1 in op de WRC draadloze afstandsbediening met kleuroptie 1–17. Verwijzen naarLED-kleuropties.
CH2 LED Color	OFF Schakel knop 2 op de WRC Wireless Remote Control uit
	1–17	Stel knop 2 in op de WRC draadloze afstandsbediening met kleuroptie 1–17. Verwijzen naarLED-kleuropties.
CH3 LED Color	OFF Schakel knop 3 op de WRC Wireless Remote Control uit
	1–17	Stel knop 3 in op de WRC draadloze afstandsbediening met kleuroptie 1–17. Verwijzen naarLED-kleuropties.
CH4 LED Color	OFF Schakel knop 4 op de WRC Wireless Remote Control uit
	1–17	Stel knop 4 in op de WRC draadloze afstandsbediening met kleuroptie 1–17. Verwijzen naarLED-kleuropties.
Color Speed	1–100	Adjust the color speed, langzaam tot snel
DMX Address	1–512	Het DMX-adres instellen
Clean Mode	OFF	Schakelt de reinigingsmodus in of uit
	ON

• Voor de Bubbelreinigingsmodus gebruikt u schoon water om het bubbelmechanisme te spoelen.
• Via het weergavemenu zal de Bubbelreinigingsmodus 2 minuten werken voordat deze terugkeert naar stand-by.

Gebruik de Bubbelreinigingsmodus na elk gebruik.

LED-kleuropties

Kleurnummer	Kleur beschrijving	Kleurnummer	Kleur beschrijving
1 Rood	10 Groen + Ultraviolet
2 Groen	11 Blauw + Ultraviolet
3 Blauw	12 Geel + Ultraviolet
4 Ultraviolet	13 Magenta + Ultraviolet
5 Cyaan	14 Cyaan + Ultraviolet
6 Magenta		15 Wit + Ultraviolet (alle kleuren aan)
7 Geel		16 4 Kleurenprogramma
8 Wit		17 14 Kleurenprogramma
9 Rood + UV

DMX-koppeling

De Hurricane Bubble Haze X2 Q6 kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 509.

DMX-waarden

Kanaal	Functie	Waarde	Percentage/Instelling
1	Bubbel uitvoer	000 ⇔ 010	Geen functie
		011 ⇔ 255	Aan
2	Nevelvolume	000 ⇔ 010	Geen functie
		011 ⇔ 255	Nevelvolume, laag naar hoog
3	Ventilatorsnelheid	000 ⇔ 255	Ventilatorsnelheid, laag naar hoog
4	Bubbelreinigingsmodus	000 ⇔ 010	Geen functie
		011 ⇔ 255	Bubbelreinigingsmodus aan
5	Dimmer	000 ⇔ 010	Geen functie
		011 ⇔ 255	0–100%
6	Rood	000 ⇔ 010	Geen functie
		011 ⇔ 255	0–100%
7	Groen	000 ⇔ 010	Geen functie
		011 ⇔ 255	0–100%
8	Blauw	000 ⇔ 010	Geen functie
		011 ⇔ 255	0–100%
9	Ultraviolet	000 ⇔ 010	Geen functie
		011 ⇔ 255	0–100%
10	Kleurenmacro	000 ⇔ 010	Geen functie
		011 ⇔ 255	Kleurenmacro
11	Stroboscoop	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam tot snel
12	Snelheid kleurenmacro	000 ⇔ 010	Geen functie
		011 ⇔ 255	Snelheid kleurenmacro, langzaam tot snel

• Voor de continue uitvoermodus, zet kanaal 2 van 011 ⇔ 126.
- Het vloeistofverbruik is significant hoger tijdens de continue uitvoermodus.

• Voor de Bubbelreinigingsmodus gebruikt u schoon water om het bubbelmechanisme te spoelen.
  • Via DMX zal de Bubbelreinigingsmodus voor onbepaalde tijd worden uitgevoerd.

Gebruik de Bubbelreinigingsmodus na elk gebruik.

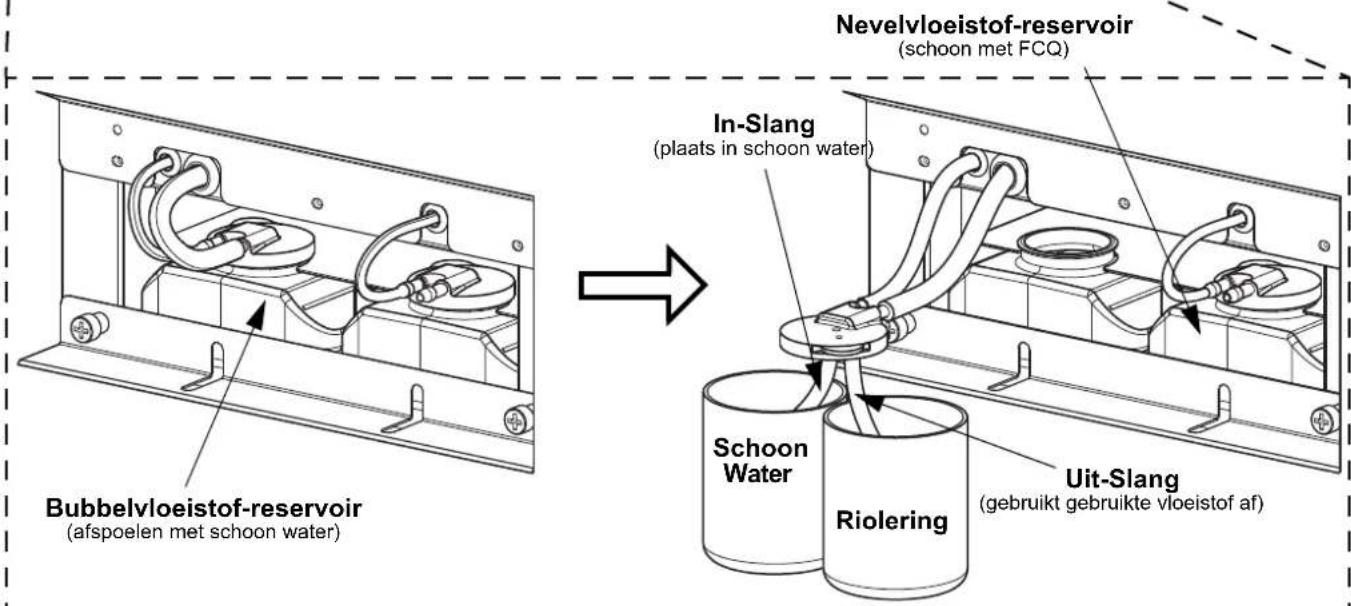

Bubbelreinigingsmodus

Het bellenmechanisme reinigen met de Bubbelreinigingsmodus:

1. Schroef de dop van het bubbelfluidumreservoir af.
2. Plaats de in-slang in een bak met schoon water.
3. Plaats de uit-slang op een plaats waar deze veilig kan worden afgetapt.
4. Start de Bubbelreinigingsmodus via het menu of DMX.
5. Spoel het bellenvloeistofreservoir grondig schoon.
6. Herstel de slangen en dop naar het bubbelfluïdumreservoir.
7. De Hurricane Bubble Haze X2 Q6 kan nu worden opgeslagen tot het volgende gebruik.

NOTITIE: Gebruik de Bubbelreinigingsmodus na elk gebruik.

WRC Instructies

De Hurricane Bubble Haze X2 Q6-controller maakt draadloze bediening van een compatibele nevelmachine van Chauvet DJ mogelijk. Het bevat een zender en een ontvanger. Ieder aantal compatibele producten binnen bereik (30,5 m ongehinderd) kan tegelijkertijd bediend worden. Download de gebruikershandleiding voor het te bedienen product vanaf www.chauvetdj.com voor meer informatie over het configureren van dat product voor gebruik met de Hurricane Bubble Haze X2 Q6.

1. Steek de draadloze ontvanger in de 5-pins poort, gelabeld "Wireless Controller" op de nevelmachine.
2. Configureer de nevelmachine via het menu om instellingen aan elke knop op de zender toe te wijzen, indien van toepassing.
3. Druk op de knop voor de gewenste instelling, waarna de nevelmachine nevel of mist zal produceren zolang de knop ingedrukt wordt.

De duur van de continue nevel-/mistuitstoot is gebaseerd op de capaciteit van de nevelmachine.

Baterij type: A23 12V alkalisch

Triggerknoppen
