Backen und Gehäuse: VO (gemäß UL 94).35 Significato del simbolo Attenzione : consultare le istruzioni prima di utilizzare lo strumento. In questo libretto, le istruzioni precedute da tale simbolo devono essere rispettate ed eseguite, per non provocare incidenti alle persone o danneggiare lo strumento e le installazioni. Significato del simbolo Questo strumento è protetto da un doppio isolamento rinforzato. Non necessita di collegamento alla presa di terra di protezione per garantire la sicurezza elettrica. Significato del simbolo CAT III Questa pinza, di categoria di sovratensione III e di grado d’inquinamento 2, risponde ai severi requisiti di affidabilità e di disponibilità delle installazioni fisse industriali e domestiche (Cf. IEC 61010 - 2 - 032). Significato del simbolo In conformità alla direttiva WEEE 2002/96/EC Significato del simbolo Applicazione o rimozione autorizzata su conduttori in tensione pericolosa. Avete acquistato una pinza amperometrica B102 e vi ringraziamo della vostra fiducia. Per ottenere le migliori prestazioni del vostro strumento :

leggete attentamente queste istruzioni per l’uso;

rispettate le precauzioni d’uso citate.

Mantenere il traferro in perfette condizioni di pulizia.

Evitare di "sbattere" le ganasce l'una contro l'altra in modo da preservare il buono stato della superficie del circuito magnetico.

Non utilizzare la pinza su conduttori non isolati il cui potenziale rispetto alla terra è superiore a 600 V. Non utilizzare la pinza all’esterno.

Non utilizzare la pinza ad un’altitudine superiore a 2.000 m, su conduttori non isolati.

Non utilizzare la pinza su conduttori la cui corrente è superiore al valore massimo autorizzato. ITALIANO36 GARANZIA La nostra garanzia si esercita, salvo esplicita stipulazione, per dodici mesi dopo la data di messa a disposizione del materiale (estratto delle nostre Condizioni Generali di Vendita, comunicato a richiesta).

La pinza amperometrica B102 permette la misura delle correnti su cavi o barre senza apertura del circuito per la sua introduzione. Essa isola anche il circuito sul quale è effettuata la misura dell’uscita della pinza, dando così una sicurezza di utilizzazione. L’introduzione della pinza B102 sui cavi o barre garantisce un impiego semplice e rassicurante. La pinza B102 è principalmente destinata a :

La misura differenziale di corrente di fuga (da 500 µA) per ricerca del difetto.

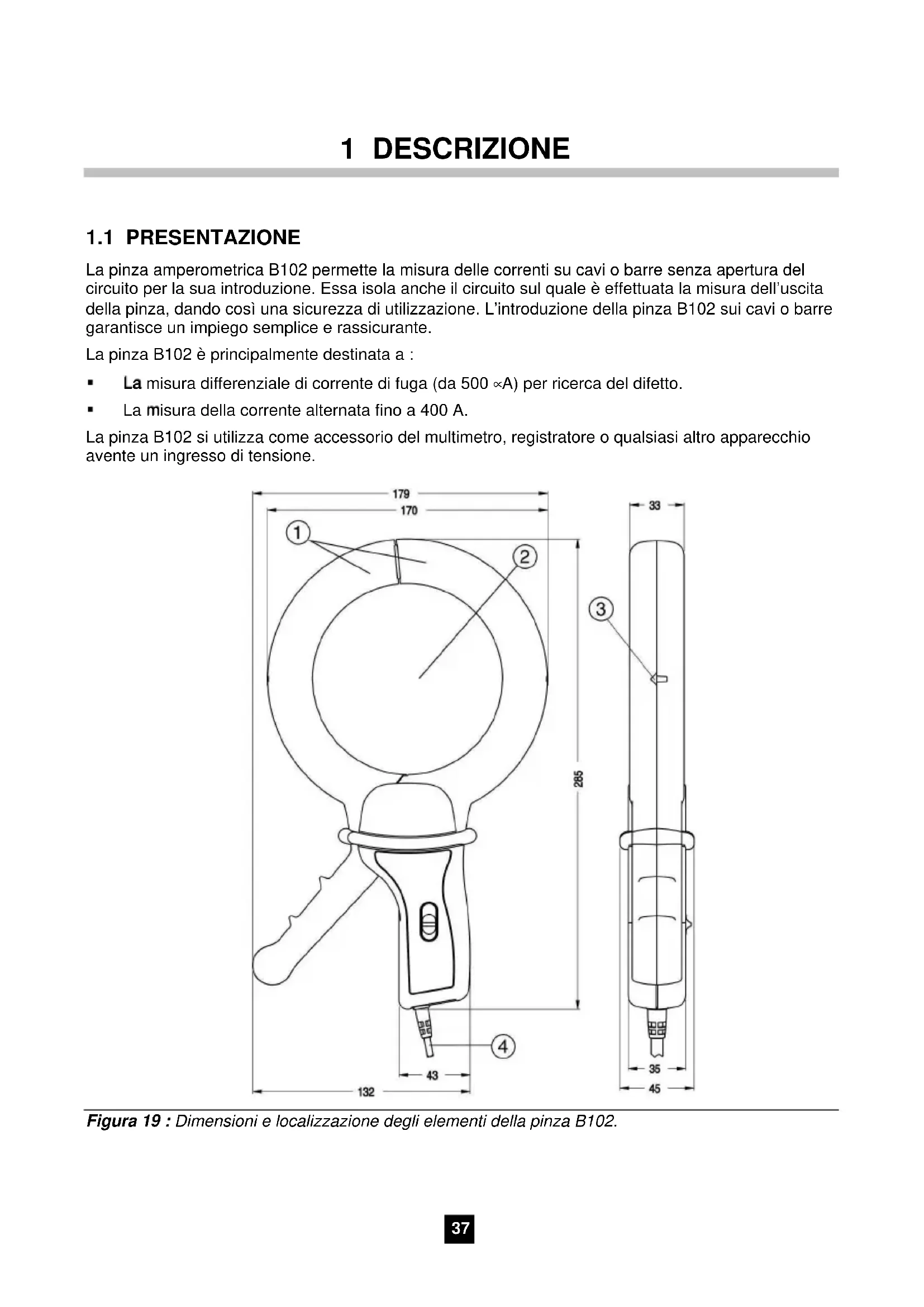

La misura della corrente alternata fino a 400 A. La pinza B102 si utilizza come accessorio del multimetro, registratore o qualsiasi altro apparecchio avente un ingresso di tensione. Figura 19 : Dimensioni e localizzazione degli elementi della pinza B102.38 Gli elementi si ripartiscono come segue (figura 1) :

Ganasce : apertura di 112 mm (pos. 1). Ingombro, ganasce aperte di 250 mm.

Capacità di serraggio : cavo di diametro massimo di 115 mm (pos. 2).

Senso della corrente : freccia (pos. 3), visibile sul lato della pinza, indicante il senso della corrente. Si considera che la corrente circola nel senso positivo quando circola dal produttore di corrente verso il consumatore di corrente.

Calibri : 2. - Corrente di misura 4 A : uscita 1mV/mA. - Corrente di misura 400 A : uscita 1 mV/A.

Uscita : uscita in tensione, tramite cordone di 1,5 m solidale con la pinza e terminante con due spine maschio di sicurezza a gomito a 90°.39 2 UTILIZZAZIONE

Il non rispetto della procedura descritta qui sotto rischia di provocare, in uscita della pinza, una tensione elevata pericolosa per l’operatore e rischia di causare danni alla pinza.

Non stringere un conduttore prima di collegare la pinza all’apparecchio di misura associato. Nello stesso modo, non scollegare l’apparecchio quando la pinza stringe il cavo.

Mantenere il traferro in perfette condizioni di pulizia

Evitare di "sbattere" le ganasce della pinza l'una contro l'altra, alfine di mantenere in perfetto stato la superficie delle facce del toro.

Procedere come segue :

1. Collegare l’uscita della pinza B102 tramite il suo cordone al multimetro rispettando la

2. Sulla pinza, selezionare il calibro più appropriato, come pure quello del ricevitore tenendo

conto del segnale di uscita. Quest’ultimo sarà dotato di un isolamento sufficiente. Posizione immagine Posizione del selettore Lettura P1 400 A o 1 mV/A 400 mV per 400 A o 1mV per A. P2 4 A o 1000 mV/A 1 mV per 1 mA o 1000 mV per A.

Figura 20 : Promemoria delle posizioni del selettore.

3. Aprire le ganasce e stringere o il conduttore sul quale deve essere effettuata la misura di

corrente, oppure i vari conduttori per le misure di corrente differenziale. Assicurarsi della corretta chiusura della pinza (nessuna presenza di corpi estranei nel traferro). Rispettare il senso della freccia se l’applicazione lo richiede (fonte lato basso della freccia, ricevitore lato punta della freccia) principalmente per gli analizzatori di rete o di energia.

4. Determinare il valore della corrente nel conduttore applicando, al valore misurato, il

coefficiente di lettura adeguato, in funzione del calibro selezionato sul multimetro e della sensibilità della pinza.40

Figura 21 : Principio d’utilizzazione della pinza amperometrica B102. Esempio : misura di un’intensità di 22,77 A tramite una pinza B 102 ed un multimetro CA 5220

Il selezionatore della pinza è posizionato su (P2) "4 x 1000".

Il commutatore del multimetro è posizionato su "V".

Per la misura delle correnti derivate di difetto, basta stringere i conduttori attivi. Da notare :

Il circuito di difetto comprende generalmente la terra su una parte del suo percorso, il che non esclude la possibilità di collegamenti elettrici, volontari o di fatto, tra la presa di terra delle masse dell’installazione e quella dell’alimentazione.

Un punto dell’alimentazione, generalmente il neutro, è collegato direttamente alla terra e le masse sono collegate a delle prese di terra che saranno generalmente distinte da quelle dell’alimentazione Figura 22 : Configurazione in systema TT.

Il circuito di difetto è esclusivamente costituito da elementi galvanici. Un punto dell’alimentazione, generalmente il neutro, è collegato direttamente alla terra e le masse dell’installazione sono collegate a questo punto da conduttori di protezione. Si devono distinguere tre casi. Presa di terr

dell’alimentazione 1, 2, 3 : punti di misura41

Systema "TNC" Per misurare delle correnti derivate di difetto, porre la pinza sulle connessioni di messa a terra del PEN. Figura 23 : Configurazione in systema TNC. Systema "TNS" Per misurare delle correnti derivate di difetto, dissociare il filo PE dai fili attivi. Figura 24 : Configurazione in systema TNS.

Per la misura delle correnti di difetto, stringere i conduttori attivi (neutro incluso quando distribuito). Da notare che la limitazione dell’intensità della corrente risultante dal primo difetto è ottenuta, o tramite l’assenza di collegamento alla terra dell’alimentazione, oppure tramite l’inserzione di un’impedenza tra un punto dell’alimentazione (generalmente il neutro) e la terra. Figura 7 : Configurazione in systema IT. Presa di terra dell’alimentazione 1, 2, 3 : punto di misura Presa di terra dell’alimentazione Massa 1, 2, 3 : punti di misura Presa di terra dell’alimentazione 1, 2, 3, 4, 5 : punti di misura42 3 MANUTENZIONE Dovranno essere utilizzati esclusivamente i pezzi di ricambio specificati. Il costruttore non potrà essere ritenuto responsabile di incidenti verificatisi in seguito ad una riparazione effettuata al di fuori dal suo servizio assistenza in garanzia o non effettuata da riparatori autorizzati.

La pinza sarà imperativamente fuori conduttore e scollegata dall’apparecchio di misura.

Mantenere i traferri della pinza in perfette condizioni di pulizia.

Pulire la scatola, i bracci e il cordone di uscita della pinza con una spugna inumidita con acqua e sapone.

Sciacquare gli stessi elementi con una spugna inumidita con acqua pulita.

Non fare mai colare acqua sulla pinza. Asciugare con un panno o con aria soffiata (temperatura massima di 80 °C).

3.2 VERIFICA METROLOGICA

Per tutti gli strumenti di misura e di test, è necessaria una verifica periodica. Vi consigliamo almeno una verifica annuale dello strumento. Per le verifiche e le calibrazioni, rivolgetevi ai nostri laboratori di metrologia accreditati (informazioni e recapiti su richiesta), alla filiale Chauvin Arnoux del Vostro paese o al vostro agente. Riparazione Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega d’inviare lo strumento al vostro distributore.43 4 CARATTERISTICHE

4.1 CONDIZIONI DI RIFERIMENTO

Temperatura ambiente : 23 °C ± 3K. Umidità relativa : dal 20 al 75 %UR. Posizione del conduttore : centrato nelle ganasce. Frequenza e forma della corrente : 50 e 60 Hz ± 0,2 Hz, sinusoidale, distorsione < 1%. Corrente DC sovrapposta : assenza di corrente continua. Campo magnetico continuo : campo magnetico <40 A/m (campo terrestre). Campo magnetico alternato : Assenza di campo magnetico alternato esterno. Prossimità di conduttori esterni : Assenza. Impedenza del misuratore : ≥ 10 MΩ / 100 pF.

4.2 PRECISIONE E SFASAMENTI

Nelle condizioni di riferimento

Corrente nominale : 4 A AC. Campo di misura : da 0,5 mA a 4 A AC. Rapporto uscita/ingresso 1 mV AC / mA AC. Errori, in ± % di VS nel campo di riferimento Ip da 0,5 mA a 10 mA da 10 mA a 100 mA da 100 mA a 4 A Errore intrinseco 3% + 1 mV 0,5 % + 0,5 mV 0,5 % + 0,5 mV Sfasamento Non specificato <15° <10°

Corrente nominale : 400 A AC. Campo di misura : da 0,5 A a 400 A AC. Rapporto uscita/ingresso 1 mV AC / A AC. Errori, in ± % di VS nel campo di riferimento. Ip da 0,5 A a 10 A da 10 A a 100 A da 100 A a 400 A Errore intrinseco 0,5% + 0,5 mV 0,35 % + 0,5 mV 0,35 % + 1 mV Sfasamento Non specificato <60' <40'44

4.3 CONDIZIONI D’USO

La pinza B102 deve essere utilizzata nelle condizioni definite qui sotto alfine di garantire la sicurezza dell’utilizzatore e le prestazioni metrologiche.

Corrente Ip limite di 400 AC RMS in permanenza

Corrente di cresta <1000 A.

Transitori di/dt ammissibili ≤30 A/µs.

Temperatura del conduttore ≤70 °C con 90 °C al massimo in punta.

Utilizzazione da 48 Hz ad 1 kHz.

4.3.3 CONDIZIONI AMBIENTALI

Il grafico visualizza le condizioni di temperatura e dell’umidità dell’aria per la scatola. : Campo di riferimento. : Campo di funzionamento. : Campo di stoccaggio.

Utilizzazione all’interno.

Altitudine d’utilizzazione : ≤2000 m su conduttori non isolati.

Altitudine di trasporto : ≤12000 m.45

Posizione del conduttore serrato

(max con conduttore non centrato) 0,1% tipico di Vs (corrente non differenziale) ; 0,2% max .

Residuale in differenziale

(max con conduttore non centrato) 0,1% tipico di IP (corrente differenziale) ; 0,2% max .

Corrente DC sovrapposta, calibro 1V/A (2) : < 1 mV per 1 A continua.

Corrente DC sovrapposta calibro 1mVm/A (2): < 0.1 mV per 1 A continua.

Frequenza, calibro 1 mV/mA (3) : < 0,5% da 30 Hz ad 1 KHz. (1) : campo di 400 A/:m a 50 Hz perpendicolare all’apertura delle ganasce. (2) : corrente continua sovrapposta alla corrente alternata. (3) : limitata ad 1 KHz per 100 A.

Apertura delle ganasce : 112 mm.

Ingombro delle ganasce aperte : 250 mm.

Capacità max di serraggio : cavo Ø massimo di 115 mm.

Apparecchio a doppio isolamento.

Tensione di funzionamento 600 V.

Suscettibilità (secondo EN 61326-1). Autoestinguibilità
