MODE D'EMPLOI B102 CHAUVIN ARNOUX
- FRANÇAIS p. 2
- ENGLISH p. 13
- DEUTSCH p. 24
- ITALIANO p. 35
- ESPANOL Signification du symbole ATTENTION, risque de DANGER ! L’opérateur s’engage à consulter la présente notice à chaque fois que ce symbole de danger est rencontré. Signification du symbole Appareil entièrement protégé par isolation double ou isolation renforcée. Signification du symbole CAT III Cette pince, de catégorie de surtension III et de degré de pollution 2, répond aux exigences de fiabilité et de disponibilité sévères correspondant aux installations fixes industrielles et domestiques (cf IEC 61010 - 2 - 032). Signification du symbole La poubelle barrée signifie que, dans l’Union Européenne, le produit doit faire l’objet d’un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la directive WEEE 2002/96/EC. Signification du symbole Application ou retrait autorisé sur les conducteurs sous tension dangereuse. Capteur de courant type A selon IEC 61010-2-032. Vous venez d’acquérir une pince ampèremétrique B102 et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil : p. 46
lisez attentivement ce mode d’emploi ;
respectez les précautions d’utilisation qui y sont mentionnées.
Maintenir l’entrefer en parfait état de propreté.
Éviter de "claquer" les mâchoires l'une contre l'autre de façon à préserver le bon état de surface du circuit magnétique.
Ne pas utiliser la pince sur des conducteurs non isolés dont le potentiel par rapport à la terre est supérieur à 600 V. Ne pas utiliser la pince en extérieur.
Ne pas utiliser la pince à une altitude supérieure à 2 000 m, sur des conducteurs non isolés.
Ne pas utiliser la pince sur des conducteurs dont le courant est supérieur à la valeur maximale autorisée. FRANCAIS3 GARANTIE Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel (extrait de nos Conditions Générales de Vente, communiquées sur demande).
La pince ampèremétrique B102 permet la mesure des courants sur des câbles ou des barres sans ouverture du circuit pour son introduction. Elle isole également le circuit sur lequel est effectuée la mesure de la sortie de la pince, donnant ainsi une sécurité d'utilisation. L’introduction de la pince B102 sur les câbles ou barres assure un emploi simple et sécurisant. La pince B102 est principalement destinée à :
La mesure différentielle de courant de fuite (à partir de 500 µA) pour recherche de défaut.

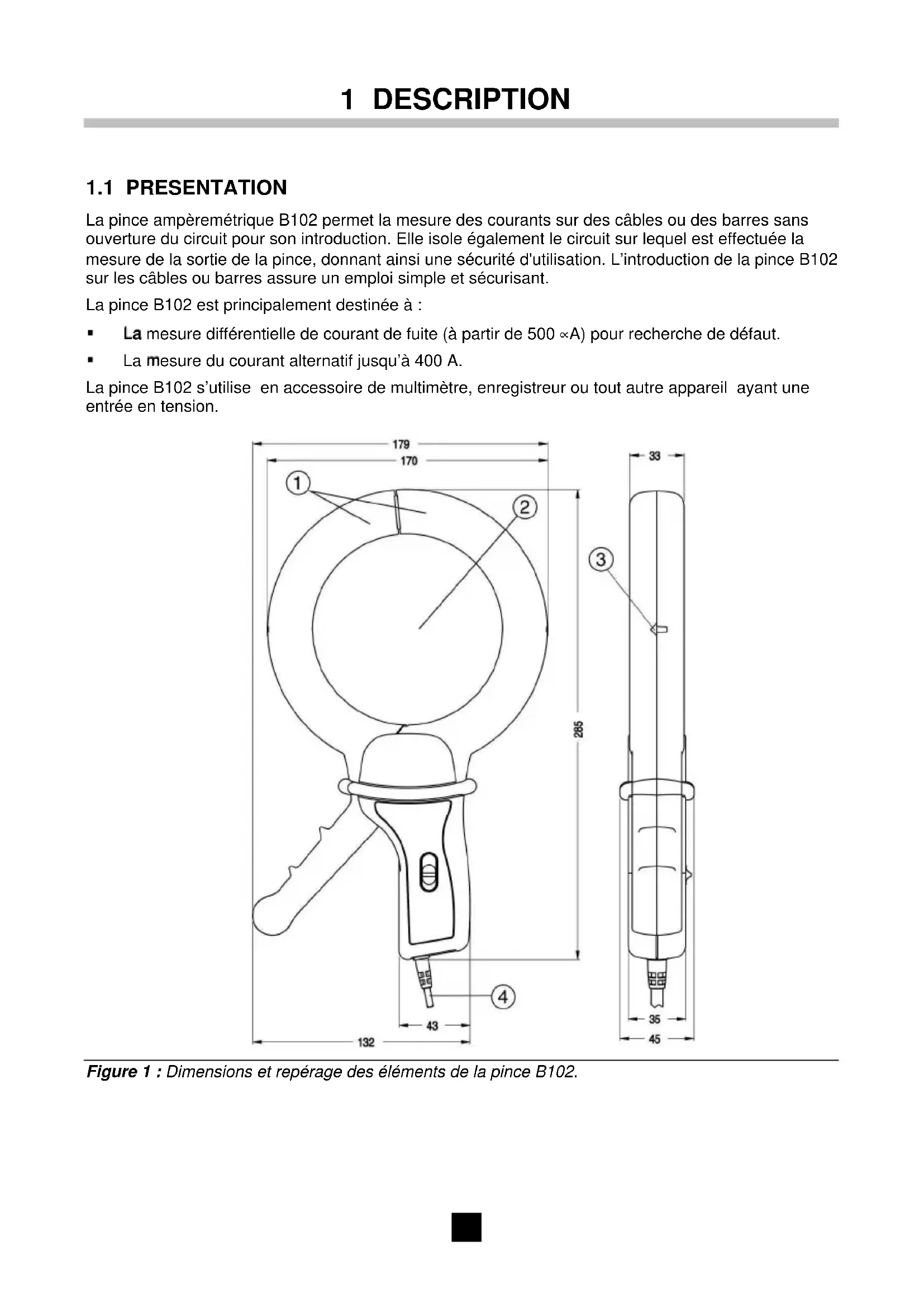

La mesure du courant alternatif jusqu’à 400 A. La pince B102 s’utilise en accessoire de multimètre, enregistreur ou tout autre appareil ayant une entrée en tension. Figure 1 : Dimensions et repérage des éléments de la pince B102.5 Les éléments se répartissent comme suit (figure 1) :
Mâchoires : ouverture de 112 mm (rep. 1). Encombrement, mâchoires ouvertes de 250 mm.
Capacité d’enserrage : câble de diamètre maximum de 115 mm (rep. 2).
Sens du courant : flèche (rep. 3), visible le côté de la pince, indiquant le sens du courant. Il est considéré que le courant circule dans le sens positif lorsqu’il circule du producteur de courant vers le consommateur de courant.
Calibres : 2. - Courant de mesure 4 A : sortie 1 mV/mA. - Courant de mesure 400 A : sortie 1 mV/A.
Sortie : sortie en tension, par cordon de 1,5 m solidaire de la pince et terminé par deux fiches mâles de sécurité coudées à 90°.6 2 UTILISATION
Le non-respect de la procédure décrite ci-dessous risque d’engendrer, en sortie de la pince, une tension élevée dangereuse pour l’opérateur et risque de causer des dommages à la pince.
Ne pas enserrer un conducteur avant de connecter la pince à l’appareil de mesure associé. De même, ne pas déconnecter l’appareil quand la pince enserre le câble.
Veiller à garder l'entrefer en parfait état de propreté
Éviter de "claquer" les mâchoires de la pince l'une contre l'autre, afin de maintenir un parfait état de surface des faces du tore.
Procéder comme suit :
1. Relier la sortie de la pince B102 à l’aide de son cordon au multimètre en respectant la
2. Sur la pince, sélectionner le calibre le mieux approprié, ainsi que celui du récepteur en
tenant compte du signal de sortie. Ce dernier sera doté d’une isolation suffisante. Repère image Position du sélecteur Lecture P1 400 A ou 1 mV/A 400 mV pour 400 A ou 1 mV par A. P2 4 A ou 1000 mV/A 1 mV pour 1 mA ou 1000 mV par A.
Figure 2 : Rappel des positions du sélecteur.
3. Ouvrir les mâchoires et enserrer, soit le conducteur sur lequel la mesure de courant doit
être effectuée, soit les différents conducteurs pour les mesures de courant différentiel. S’assurer de la fermeture correcte de la pince (pas de présence de corps étranger dans l’entrefer). Respecter le sens de la flèche si l’application le nécessite (source côté bas de la flèche, récepteur côté point de la flèche) principalement pour les analyseurs réseau ou d’énergie.
4. Déterminer la valeur du courant dans le conducteur en appliquant, à la valeur mesurée, le
coefficient de lecture adéquat, en fonction du calibre sélectionné sur le multimètre et de la sensibilité de la pince.7
Figure 3 : Principe d’utilisation de la pince ampèremètrique B102. Exemple : mesure d'une intensité de 22,77 A à l'aide d'une pince B 102 et d'un multimètre CA 5220.
Le sélecteur de la pince est positionné sur (P2) "4 x1000".
Le commutateur du multimètre est positionné sur "V".
Le multimètre affiche 22,77 .
Pour la mesure des courants dérivés de défauts, il suffit d’enserrer les conducteurs actifs pour en faire la mesure. A noter :
La boucle de défaut comprend généralement la terre sur une partie de son parcours, ce qui n’exclut pas la possibilité de liaisons électriques, volontaires ou de fait, entre la prise de terre des masses de l’installation et celle de l’alimentation.
Un point de l’alimentation, généralement le neutre, est relié directement à la terre et les masses sont reliées à des prises de terre qui seront généralement distinctes de celles de l’alimentation Figure 4 : Configuration en schéma TT.
La boucle de défaut est exclusivement constituée d’éléments galvaniques. Un point de l’alimentation, généralement le neutre, est relié directement à la terre et les masses de l’installation sont reliées à ce point par des conducteurs de protection. Trois cas sont à distinguer. Prise de terre de l’alimentation 1, 2, 3 : points de mesure8
Schéma "TNC" Pour faire la mesure des courants dérivés de défauts, placer la pince sur les connexions de mise à la terre du PEN. Figure 5 : Configuration en schéma TNC. Schéma "TNS" Pour faire la mesure des courants dérivés de défauts, dissocier le fil PE des fils actifs. Figure 6 : Configuration en schéma TNS.
Pour la mesure des courants de défauts, enserrer les conducteurs actifs (neutre inclus lorsque distribué). A noter que la limitation de l’intensité du courant résultant du premier défaut est obtenue, soit par l’absence de liaison à la terre de l’alimentation, soit par l’insertion d’une impédance entre un point de l’alimentation (généralement le neutre) et la terre. Figure 7 : Configuration en schéma IT. Prise de terre de l’alimentation 1, 2, 3 : point de mesure Prise de terre de l’alim entation Masse 1, 2, 3 : points de mesure Prise de terre de l’alimentation 1, 2, 3, 4, 5 : points de mesure9
3 MAINTENANCE Ne devront être utilisées que les pièces de rechange spécifiées. Le fabricant ne pourra être tenu pour responsable de tout accident survenu à la suite d’une réparation effectuée en dehors de son service après vente ou des réparateurs agréés.
La pince sera impérativement hors conducteur et déconnectée de l’appareil de mesure.
Maintenir les entrefers de la pince en parfait état de propreté.
Nettoyer l’entrefer à l’aide d’un chiffon doux si besoin.
Nettoyer le boîtier, les bras et le cordon de sortie de la pince à l’aide d’une éponge humidifiée d’eau savonneuse.
Rincer les mêmes éléments avec une éponge humidifiée d’eau claire.
Ne jamais faire couler d’eau sur la pince. Sécher à l’aide d’un chiffon ou d’air pulsé (température maximale de 80 °C).
3.2 VERIFICATION METROLOGIQUE
Comme tous les appareils de mesure ou d’essais, une vérification périodique est nécessaire. Nous vous conseillons une vérification annuelle de cet appareil. Pour les vérifications et étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux centres techniques MANUMESURE. Renseignements et coordonnées sur demande : Tél. : 02 31 64 51 55 - Fax : 02 31 64 51 72 Réparations Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre. Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure) , 01 44 85 44 85 (Chauvin Arnoux). Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l’appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.10
Température ambiante : 23 °C ± 3K. Humidité relative : 20 à 75 %HR. Position du conducteur : centré dans les mâchoires. Fréquence et forme du courant : 50 et 60 Hz ± 0,2 Hz, sinusoïdal, distorsion < 1%. Courant DC superposé : absence de courant continu. Champ magnétique continu : champ magnétique <40 A/m (champ terrestre). Champ magnétique alternatif : Absence de champ magnétique alternatif externe. Proximité de conducteurs extérieurs : Absence. Impédance du mesureur : ≥ 10 MΩ / 100 pF.
4.2 PRECISION ET DEPHASAGES
Dans les conditions de référence
Courant nominal : 4 A AC. Domaine de mesure : 0,5 mA à 4 A AC. Rapport sortie/entrée 1 mV AC / mA AC. Erreurs, en ± % de VS dans le domaine de référence Ip 0,5 mA à 10 mA 10 mA à 100 mA 100 mA à 4 A Erreur intrinsèque 3% + 1 mV 0,5 % + 0,5 mV 0,5 % + 0,5 mV Déphasage Non spécifié <15° <10°
Courant nominal : 400 A AC. Domaine de mesure : 0,5 A à 400 A AC. Rapport sortie/entrée 1 mV AC / A AC. Erreurs, en ± % de VS dans le domaine de référence. Ip 0,5 A à 10 A 10 A à 100 A 100 A à 400 A Erreur intrinsèque 0,5% + 0,5 mV 0,35 % + 0,5 mV 0,35 % + 1 mV Déphasage Non spécifié <60' <40'11
4.3 CONDITIONS D’UTILISATION
La pince B102 doit être utilisée dans les conditions définies ci-dessous afin de satisfaire à la sécurité de l’utilisateur et aux performances métrologiques.
Courant de crête <1000 A.
Température du conducteur ≤70 °C avec 90 °C au maximum en pointe.
Utilisation de 48 Hz à 1 kHz.
4.3.3 CONDITIONS D’ENVIRONNEMENT
Le graphe visualise les conditions de température et de l’humidité de l’air pour le boîtier. : Domaine de référence. : Domaine de fonctionnement. : Domaine de stockage.
Utilisation en intérieur.
Degré de pollution 2 selon IEC 61010.
Altitude d’utilisation : ≤2000 m sur conducteurs non isolés.
Température ambiante : < 0,1% par 10K.
Posi tion du conducteur enserré : (maxi avec conducteur décentré) 0,1% typique de Vs (courant non différentiel) ; 0,2% max .
Résiduelle en différentiel :
(maxi avec conducteur décentré) 0,1% typique de IP (courant différentiel) ; 0,2% max .
Champs externes, calibre 1V/A (1) : < 60 mV de Vs.
Courant DC superposé, calibre 1V/A (2) : < 1 mV pour 1 A continu.
< 0.1 mV pour 1 A continu.
Fréquence, calibre 1 V/A (3) : < 1,5% de 30 Hz à 1 KHz.
Fréquence, calibre 1 mV/mA (3) : < 0,5% de 30 Hz à 1 KHz. (1) : champ de 400 A/:m à 50 Hz perpendiculaire à l’ouverture des mâchoires. (2) : courant continu superposé au courant alternatif. (3) : limitée à 1 KHz pour 100 A.
Dimensions hors tout : 285 x 175 x 45.
Masse : 1300 g environ.
Ouverture des mâchoires : 112 mm.
Encombrement des mâchoires ouvertes : 250 mm.
Capacité d’enserrage maxi : câble Ø maximum de 115 mm.
Appareil à double isolation.
Degré de pollution 2.
Catégorie d’installation III.
Environnement industriel : critère B.
Susceptibilité (selon EN 61326-1). Auto-extinguibilité
Mâchoires et boîtier : VO (selon UL 94).13 Meaning of the symbol
