MANUALE UTENTE ERS80VHG RYOBI

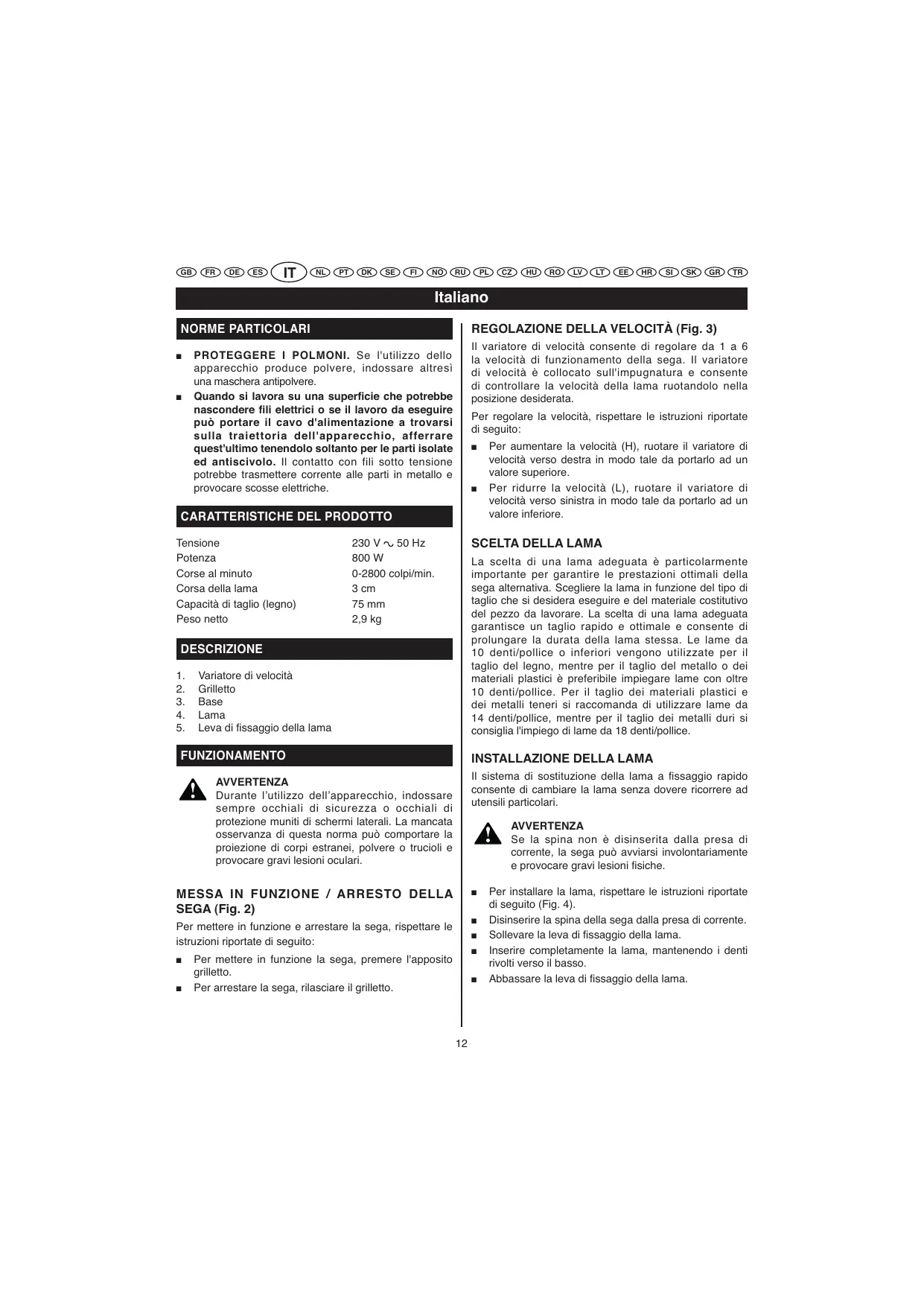

REGOLAZIONE DELLA VELOCITÀ (Fig. 3) Il variatore di velocità consente di regolare da 1 a 6 la velocità di funzionamento della sega. Il variatore di velocità è collocato sull'impugnatura e consente di controllare la velocità della lama ruotandolo nella posizione desiderata. PROTEGGERE I POLMONI. Se l'utilizzo dello apparecchio produce polvere, indossare altresì una maschera antipolvere. Quando si lavora su una superficie che potrebbe nascondere fili elettrici o se il lavoro da eseguire può portare il cavo d'alimentazione a trovarsi sulla traiettoria dell'apparecchio, afferrare quest'ultimo tenendolo soltanto per le parti isolate ed antiscivolo. Il contatto con fili sotto tensione potrebbe trasmettere corrente alle parti in metallo e provocare scosse elettriche. Per regolare la velocità, rispettare le istruzioni riportate di seguito:

Tensione Potenza Corse al minuto Corsa della lama Capacità di taglio (legno) Peso netto

230 V 50 Hz 800 W 0-2800 colpi/min. 3 cm 75 mm 2,9 kg La scelta di una lama adeguata è particolarmente importante per garantire le prestazioni ottimali della sega alternativa. Scegliere la lama in funzione del tipo di taglio che si desidera eseguire e del materiale costitutivo del pezzo da lavorare. La scelta di una lama adeguata garantisce un taglio rapido e ottimale e consente di prolungare la durata della lama stessa. Le lame da 10 denti/pollice o inferiori vengono utilizzate per il taglio del legno, mentre per il taglio del metallo o dei materiali plastici è preferibile impiegare lame con oltre 10 denti/pollice. Per il taglio dei materiali plastici e dei metalli teneri si raccomanda di utilizzare lame da 14 denti/pollice, mentre per il taglio dei metalli duri si consiglia l'impiego di lame da 18 denti/pollice. DESCRIZIONE

Variatore di velocità Grilletto Base Lama Leva di fissaggio della lama FUNZIONAMENTO

INSTALLAZIONE DELLA LAMA

Il sistema di sostituzione della lama a fissaggio rapido consente di cambiare la lama senza dovere ricorrere ad utensili particolari. AVVERTENZA Durante l’utilizzo dell’apparecchio, indossare sempre occhiali di sicurezza o occhiali di protezione muniti di schermi laterali. La mancata osservanza di questa norma può comportare la proiezione di corpi estranei, polvere o trucioli e provocare gravi lesioni oculari. AVVERTENZA Se la spina non è disinserita dalla presa di corrente, la sega può avviarsi involontariamente e provocare gravi lesioni fisiche.

MESSA IN FUNZIONE / ARRESTO DELLA

Per mettere in funzione e arrestare la sega, rispettare le istruzioni riportate di seguito:

Per aumentare la velocità (H), ruotare il variatore di velocità verso destra in modo tale da portarlo ad un valore superiore. Per ridurre la velocità (L), ruotare il variatore di velocità verso sinistra in modo tale da portarlo ad un valore inferiore.

Per mettere in funzione la sega, premere l'apposito grilletto. Per arrestare la sega, rilasciare il grilletto.

Per installare la lama, rispettare le istruzioni riportate di seguito (Fig. 4). Disinserire la spina della sega dalla presa di corrente. Sollevare la leva di fissaggio della lama. Inserire completamente la lama, mantenendo i denti rivolti verso il basso. Abbassare la leva di fissaggio della lama.

Per utilizzare la sega, rispettare le istruzioni riportate di seguito:

Fissare il pezzo da lavorare su un bancone o su un tavolo mediante apposite ganasce o una morsa. Assicurarsi che sulla lama non vi siano corpi estranei e che il cavo d'alimentazione e la prolunga non si trovino sulla traiettoria della lama stessa. Tenere saldamente la sega davanti a sé, mantenendola ad una certa distanza dal proprio corpo. Tracciare la linea di riferimento in modo ben visibile. Premere il grilletto per mettere in funzione la sega. Mettere la base contro il pezzo da lavorare, quindi fare penetrare la lama nel pezzo. AVVERTENZA Le lame di oltre 15,2 cm possono vibrare e pertanto non devono essere utilizzate per eseguire i tagli a tuffo. La mancata osservanza di questa avvertenza può provocare gravi lesioni fisiche. AVVERTENZA L'esecuzione del taglio su cavi elettrici può causare la messa sotto tensione della lama, della relativa leva di fissaggio e del portalama. Prestare attenzione a non toccare le parti in metallo quando si eseguono tagli su pareti; tenere l'apparecchio afferrandone soltanto le parti isolate. Durante operazioni di taglio sulle pareti o nel pavimento, verificare che non vi siano cavi elettrici, tubature dell’acqua o altri ostacoli nascosti in corrispondenza della traiettoria della lama. NOTA: Non esercitare forza sulla lama. Esercitare sulla sega solo la pressione necessaria affinché tagli in modo regolare. Il lavoro deve essere compiuto solo dalla lama e dalla sega. Esercitare una pressione costante sulla base collocata contro il pezzo da lavorare. TAGLIO A TUFFO (Fig. 6) Per effettuare un taglio a tuffo, rispettare le istruzioni riportate di seguito:

Inclinare la sega verso il basso sino a quando la punta della lama non inizierà a penetrare nel pezzo da lavorare. Lasciare che la lama entri nel pezzo da lavorare. Quindi inclinare la sega sino a quando la lama non risulterà perpendicolare al pezzo da lavorare. TAGLIO DEI METALLI (Fig. 7) La sega consente di tagliare i metalli o le seguenti parti in metallo: lamiera sottile in acciaio, tubi, aste in acciaio, alluminio, ottone e rame. Durante il taglio dei metalli rispettare le istruzioni riportate di seguito: Fissare il pezzo da lavorare su un bancone o su un tavolo mediante apposite ganasce o una morsa. Assicurarsi che sulla lama non vi siano corpi estranei e che il cavo d'alimentazione e la prolunga non si trovino sulla traiettoria della lama stessa. Tenere saldamente la sega davanti a sé, mantenendola ad una certa distanza dal proprio corpo. Tracciare la linea di riferimento in modo ben visibile. Scegliere un punto di partenza comodo nell’area da tagliare e posizionare la punta della lama sopra tale punto. Sistemare il bordo anteriore della base contro il pezzo da lavorare e mantenere la sega in questa posizione durante l'operazione di taglio. Premere il grilletto e attendere alcuni secondi per consentire alla lama di raggiungere la velocità massima. Fare attenzione a non torcere né piegare la lama della sega.

AVVERTENZA Non fare penetrare la lama nel pezzo da lavorare sino a quando il motore non avrà raggiunto la velocità massima. La mancata osservanza di questa norma può fare perdere all'operatore il controllo della sega e provocare gravi lesioni fisiche.

Non forzare l’apparecchio. Per il taglio dei metalli teneri e dell'acciaio utilizzare olio da taglio. L'olio da taglio consentirà inoltre di evitare che la lama si riscaldi, aumentando l’efficacia del taglio e prolungando la durata della lama stessa. Non utilizzare mai benzina. Le scintille provenienti dal motore potrebbero infatti incendiare i vapori. Fissare saldamente il pezzo da lavorare ed eseguire il taglio in prossimità del punto di serraggio, onde evitare che il pezzo vibri. Quando si tagliano tubi di canalizzazione o angolari, fissare se possibile il pezzo con una morsa e procedere al taglio vicino a quest'ultima. Per tagliare i materiali che si presentano sotto forma di lamiera sottile, sistemare la lamiera a "sandwich" tra due assi in legno o in compensato e fissarle insieme, onde evitare che la lamiera sia sottoposta a vibrazioni e si laceri.

SIMBOLI Esercitare una pressione costante sulla base, in modo tale da mantenerla saldamente contro il pezzo da lavorare. I simboli seguenti possono apparire sull'apparecchio oppure all'interno del presente manuale d'uso. Prima di utilizzare l'apparecchio, assicurarsi di conoscerne il significato. V...........................................................................................Volt Hz..................................................................................... Hertz ...................................................................Corrente alternata W.........................................................................................Watt no.......................................................................Velocità a vuoto min-1.............................Numero di giri o di movimenti al minuto TUTELA DELL'AMBIENTE Si raccomanda di riciclare le materie prime anziché gettarle come rifiuti. A garanzia della tutela dell'ambiente, si raccomanda di effettuare la raccolta differenziata dei rifiuti e di depositare l'apparecchio usato, gli accessori e l'imballaggio in appositi contenitori o di portarli presso un centro autorizzato al loro riciclaggio. ..........................................................Doppio isolamento .................................................Leggere il manuale d'uso .........................Indossare un'attrezzatura di protezione ...........................Riciclare le materie prime anziché gettarle tra i rifiuti domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquattro (24) mesi, a partire dalla data indicata sull’originale della fattura compilata dal rivenditore e consegnata all’utente finale. Il deterioramento provocato dall’usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso dalla presente garanzia. La garanzia è esclusa anche per gli accessori come batterie, lampadine, lame, punte, borse, ecc. In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d’acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi. I diritti legali relativi ai prodotti difettosi non sono rimessi in causa dalla presente garanzia.

DICHIARAZIONE DI CONFORMITÀ

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: 98/37/EC, 2006/95/EC, 2004/108/EC, EN60745, EN61000, EN55014, EN50366
