GEBRUIKSAANWIJZING ERS80VHG RYOBI

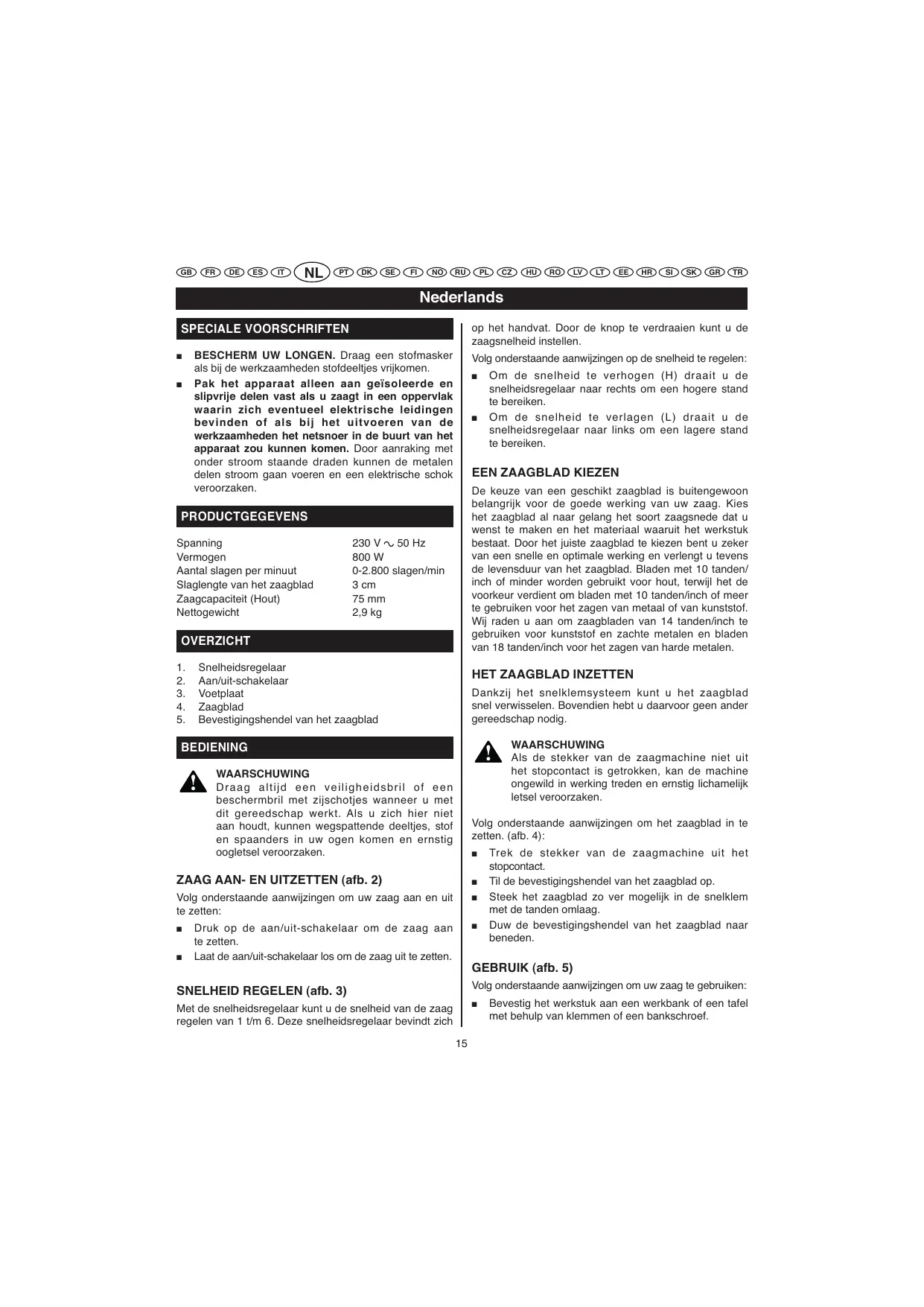

Nederlands op het handvat. Door de knop te verdraaien kunt u de zaagsnelheid instellen. SPECIALE VOORSCHRIFTEN

BESCHERM UW LONGEN. Draag een stofmasker als bij de werkzaamheden stofdeeltjes vrijkomen. Pak het apparaat alleen aan geïsoleerde en slipvrije delen vast als u zaagt in een oppervlak waarin zich eventueel elektrische leidingen bevinden of als bij het uitvoeren van de werkzaamheden het netsnoer in de buurt van het apparaat zou kunnen komen. Door aanraking met onder stroom staande draden kunnen de metalen delen stroom gaan voeren en een elektrische schok veroorzaken. Volg onderstaande aanwijzingen op de snelheid te regelen:

230 V 50 Hz 800 W 0-2.800 slagen/min 3 cm 75 mm 2,9 kg Snelheidsregelaar Aan/uit-schakelaar Voetplaat Zaagblad Bevestigingshendel van het zaagblad

HET ZAAGBLAD INZETTEN

Dankzij het snelklemsysteem kunt u het zaagblad snel verwisselen. Bovendien hebt u daarvoor geen ander gereedschap nodig. WAARSCHUWING Als de stekker van de zaagmachine niet uit het stopcontact is getrokken, kan de machine ongewild in werking treden en ernstig lichamelijk letsel veroorzaken. BEDIENING WAARSCHUWING Draag altijd een veiligheidsbril of een beschermbril met zijschotjes wanneer u met dit gereedschap werkt. Als u zich hier niet aan houdt, kunnen wegspattende deeltjes, stof en spaanders in uw ogen komen en ernstig oogletsel veroorzaken. Volg onderstaande aanwijzingen om het zaagblad in te zetten. (afb. 4):

Volg onderstaande aanwijzingen om uw zaag aan en uit te zetten:

Druk op de aan/uit-schakelaar om de zaag aan te zetten. Laat de aan/uit-schakelaar los om de zaag uit te zetten.

(L) draait u de een lagere stand De keuze van een geschikt zaagblad is buitengewoon belangrijk voor de goede werking van uw zaag. Kies het zaagblad al naar gelang het soort zaagsnede dat u wenst te maken en het materiaal waaruit het werkstuk bestaat. Door het juiste zaagblad te kiezen bent u zeker van een snelle en optimale werking en verlengt u tevens de levensduur van het zaagblad. Bladen met 10 tanden/ inch of minder worden gebruikt voor hout, terwijl het de voorkeur verdient om bladen met 10 tanden/inch of meer te gebruiken voor het zagen van metaal of van kunststof. Wij raden u aan om zaagbladen van 14 tanden/inch te gebruiken voor kunststof en zachte metalen en bladen van 18 tanden/inch voor het zagen van harde metalen. OVERZICHT

(H) draait u de een hogere stand

PRODUCTGEGEVENS Spanning Vermogen Aantal slagen per minuut Slaglengte van het zaagblad Zaagcapaciteit (Hout) Nettogewicht Om de snelheid te verhogen snelheidsregelaar naar rechts om te bereiken. Om de snelheid te verlagen snelheidsregelaar naar links om te bereiken. Trek de stekker van de zaagmachine uit het stopcontact. Til de bevestigingshendel van het zaagblad op. Steek het zaagblad zo ver mogelijk in de snelklem met de tanden omlaag. Duw de bevestigingshendel van het zaagblad naar beneden. GEBRUIK (afb. 5) Volg onderstaande aanwijzingen om uw zaag te gebruiken: SNELHEID REGELEN (afb. 3)

Met de snelheidsregelaar kunt u de snelheid van de zaag regelen van 1 t/m 6. Deze snelheidsregelaar bevindt zich

Bevestig het werkstuk aan een werkbank of een tafel met behulp van klemmen of een bankschroef.

Nederlands BEDIENING

Zorg dat er zich niets vreemds in de buurt van het zaagblad bevindt en dat het aansluitsnoer en het verlengsnoer niet in het verlengde van het zaagblad kunnen komen. Houd de zaag stevig vast: voor u uit en op voldoende afstand van uw lichaam. Teken de lijn waarlangs u wilt zagen duidelijk zichtbaar af. Druk op de aan/uit-schakelaar om de zaag aan te zetten. Plaats de voetplaat tegen het werkstuk en breng het zaagblad omlaag in het werkstuk dat u wilt zagen.

WAARSCHUWING Zaagbladen die langer zijn dan 15,2 cm kunnen gaan trillen en mogen dus niet als steekzaag worden gebruikt. Niet naleving van deze waarschuwing kan ernstig lichamelijk letsel tot gevolg hebben. WAARSCHUWING Als u per ongeluk in elektrische leidingen zaagt, kunnen het zaagblad, de bevestigingshendel en de zaagbladhouder onder stroom komen te staan. Zorg dat u geen metalen delen aanraakt als u in muren zaagt; houd het apparaat alleen vast aan geïsoleerde delen. Vergewis u ervan, wanneer u in een muur of een vloer zaagt, dat er zich geen verborgen elektrische kabels, waterleidingen of andere obstakels op de baan van het zaagblad bevinden. OPMERKING: Vooral de zaag niet overbelasten. Oefen net genoeg druk uit op de zaag om te zorgen dat deze regelmatig blijft zagen. Laat het zaagblad en de zaag al het "werk" doen. Oefen een gelijkmatige druk uit op de voetplaat die tegen het werkstuk is geplaatst. GEBRUIK ALS STEEKZAAG (afb. 6) Volg onderstaande aanwijzingen om uw zaag als steekzaag te gebruiken:

Kantel de zaagmachine verder naar beneden tot het uiteinde van het zaagblad in het werkstuk begint te zagen. Laat het zaagblad in het werkstuk binnendringen. Kantel daarna de zaagmachine geleidelijk zo ver tot het zaagblad loodrecht op het werkstuk staat. Bevestig het werkstuk aan een werkbank of een tafel met behulp van klemmen of een bankschroef. Zorg dat er zich niets vreemds in de buurt van het zaagblad bevindt en dat het aansluitsnoer en het verlengsnoer niet in het verlengde van het zaagblad kunnen komen. Houd de zaag stevig vast: voor u uit en op voldoende afstand van uw lichaam. Teken de lijn waarlangs u wilt zagen duidelijk zichtbaar af. Kies een praktisch beginpunt op de zaaglijn en houd het uiteinde van het zaagblad boven dit punt. Plaats de voorkant van de voetplaat tegen het werkstuk en houd de zaagmachine in deze stand gedurende het zagen. Druk op de aan/uit-schakelaar en wacht totdat het zaagblad op volle toeren is. METAAL ZAGEN (afb. 7) U kunt met uw zaag in de volgende metalen of metalen voorwerpen zagen: dun staalplaat en buizen en staven van staal, aluminium, messing en koper. Volg onderstaande aanwijzingen als u in metaal zaagt. Zorg dat u het zaagblad niet buigt of verdraait.

WAARSCHUWING Laat het zaagblad niet in het werkstuk indalen zolang de motor niet op maximale snelheid is gekomen. Bij niet naleving van dit voorschrift kunt u de macht over de zaagmachine verliezen en ernstig lichamelijk letsel veroorzaken.

Forceer het apparaat niet. Gebruik snijolie wanneer u in zachte metalen of staal zaagt. De snijolie koelt het zaagblad, versoepelt het zagen en verlengt de levensduur van het zaagblad. Gebruik nooit benzine, want benzinedampen kunnen door de vonken die van de motor komen licht ontvlammen. Zet het werkstuk stevig vast en zorg dat de zaagsnede zich dicht bij een bevestigingspunt bevindt om trillingen te voorkomen. Wanneer u buizen of hoekijzers zaagt, zet het werkstuk dan indien mogelijk vast met behulp van een bankschroef en zaag vlakbij de bankschroef. Als u dun plaatmateriaal wilt zagen, plaatst u de plaat tussen twee houten planken of triplexplaten. Deze zet u dan in een sandwichstructuur geklemd samen vast om trillen of scheuren van het plaatmateriaal te voorkomen. Oefen een gelijkmatige druk uit op de voetplaat om die goed tegen het werkstuk te blijven houden.

Nederlands MILIEUBESCHERMING SYMBOLEN De volgende symbolen kunnen op het apparaat of in deze handleiding zijn afgebeeld. Zorg dat u weet wat ze betekenen voordat u het apparaat gebruikt. Zorg dat grondstoffen gerecycleerd en niet vernietigd worden. U dient uw afvalstoffen gescheiden aan te bieden en oude apparaten, accessoires en verpakkingen in speciale bakken te deponeren of naar instanties te brengen die belast zijn met de recyclering ervan. V...................................................................................Volt Hz..............................................................................Hertz ..................................................................Wisselstroom W.................................................................................Watt no.........................................................Toerental bij nullast min-1....................Aantal toeren of bewegingen per minuut .......................................................Dubbele isolatie .....................................Lees de gebruiksaanwijzing ................................Draag een veiligheidsuitrusting .................................... Zorg dat grondstoffen gerecycleerd worden. Zet daarom een afgedankt elektrisch apparaat niet bij het huishoudelijk afval. Om het milieu te beschermen moeten het apparaat, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd.

GARANTIEVOORWAARDEN Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten.

Versnellingswaar de van de gewogen effectieve waarde (k=1.5 m/s2)
