MANUALE UTENTE Securio B24c HSM
italiano: Distruggidocumenti SECURIO B24 24
Estrarre il contenitore per cascame e controllare sulla targhetta posta sulla testa di taglio (vedi punto 5 Panoramica) la larghezza di taglio e la tensione di rete indicate per il distruggidocumenti. Osservare le relative istruzioni riportate nel manuale d'uso.
Il distruggidocumenti è concepito per la di- struzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quan- tità dei seguenti materiali:
| Grandezza di taglio (mm) 5,8 | 3,9 4 | 5x30 | 1,9x15 | |
| Carte di credito • • | • | • | ||
| CD • • • |
Il robusto utensile da taglio può ridurre in frammenti senza problemi anche punti metallici e graffette. Solamente per macchine con larghezza di taglio di 1x5 mm la carta non deve contenere punti metallici e graffette.
I distruggidocumenti sono coperti da garanzia per 3 anni. Per gli alberi da taglio completamente in acciaio dei distruggidocumenti è valida una garanzia indipendente dalla garanzia principale riferita all'intera vita utile dell'apparecchio (HSM Lifetime Warranty). Sono esclusi i distruggidocumenti con larghezza di taglio di 0,78x11 mm e 1x5 mm. Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.
HSM garantisce la consegna di pezzi di ricambio fi no a 10 anni dall'uscita di produzione del presente modello.
Avvertenza: I distruggidocumenti dotati di utensile da taglio in particelle vengono offerti come opzione anche con un apparecchio per la lubrifi cazione automatica dell'utensile da taglio. Osservare la documentazione in allegato dell'ingrassatore nel caso la vostra macchina ne sia dotata.
2 Avvertenze per la sicurezza
Classifi cazione
| Avvertenza per la sicurezza | Osservazioni | |
 | ER-TENZA | L’inosservanza di questa avvertenza può comportare danni per l’incolumità e la vita delle persone. |
| Attenzione | L’inosservanza di questo avviso può comportare danni materiali. | |
Prima della messa in funzione della macchina, leggere le istruzioni per l'uso, conservare per poterle consultare in seguito e consegnare agli altri utenti. Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti!
AVVERTENZA
Pericoli per bambini e altre persone!
La macchina non deve essere utilizzata da persone (compresi bambini sotto i 14 anni) con ridotte capacità fi siche, sensoriali o mentali oppure prive della necessaria esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull'uso dell'apparecchio. Controllare sempre che i bambini non giochi con l'apparecchio. Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso.
AVVERTENZA
Pericolo di lesioni.
Non intervenire mai nella feritoia dell'alimentazione della carta.
Pericolo di lesioni da trascina- mento!
In prossimità dell'apertura dell'alimentazione della carta è indispensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, fi lm in plastica ecc.
Pericolo di lesioni dovuto a schegge!
Introdurre i CD solo attraverso la fessura nell'elemento di sicurezza.
AVVERTENZA
Tensione di rete pericolosa!
L'uso improprio della macchina può causare scosse elettriche.
- Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.
- Assicurarsi che la spina di rete sia facilmente accessibile.
- Evitare penetrazioni d'acqua nel distruggidocumenti. Non immergere mai il cavo e la spina di rete in acqua.
- Non toccare mai la spina di rete con le mani umide.
- Staccare sempre la spina di rete dalla presa afferrando la stessa e mai tirando il cavo di alimentazione.
- Utilizzare l'apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.
Controllare regolarmente che apparecchio e cavo non siano danneggiati. Spegnere il distruggi-documenti se danneggiato o se aziona correttamente, nonché in cambio di posto o durante la ed estrarre la spina di rete.
- Tenere l'apparecchio, la spina di rete e il cavo di rete lontani da fi amme libere e superfi ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.
I lavori di assistenza legati alla rimozione delle coperture del corpo macchina devono essere eseguiti unicamente dal servizio di assistenza clienti HSM e dai
tecnici del servizio di assistenza dei nostri partner autorizzati.
Per gli indirizzi di servizio assistenza clienti, vedere pagina 160.
Attenzione
Pericolo derivante da uso improprio
Utilizzare la macchina solo in modo conforme ai dati forniti al capitolo “Norme d’uso”.

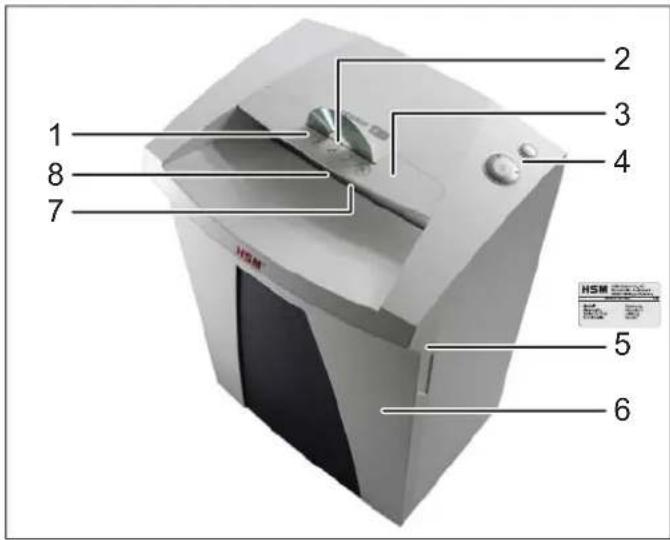

3 Panoramica
2 Apertura di alimentazione per CD
3 Elemento di sicurezza / protezione contro le schegge
4 Unità di comando e visualizzazione
5 Targhetta
6 Contenitore per materiali di taglio
7 Apertura di alimentazione solamente per carta e carte di credito
8 Fotocellula
4 Fornitura
• Apparecchio imballato in cartone
• Cavo di alimentazione
• 5 sacchi di raccolta
- 1 sacchetto per CD per macchine con larghezza di taglio di 3,9, 5,8 e 4,5x30 mm
• Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
- Manuale operativo
Accessori
• 10 sacchetti per il materiale sminuzzato
N. ordine 1.661.995.150
- Olio speciale per il blocco di taglio (250 ml)
N. ordine 1.235.997.403
Per gli indirizzi di servizio assistenza clienti vedere pagina 160.

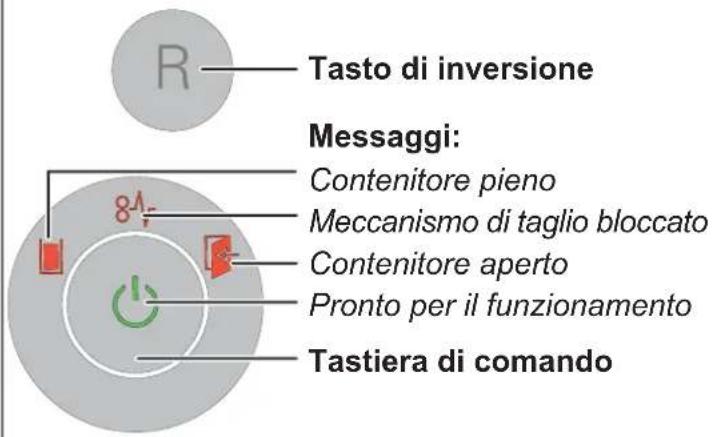

Elementi di comando e visualizzazione
AVVERTENZA
Prima di accendere la macchina, assicurarsi di aver prestato attenzione a tutte le avvertenze per la sicurezza.
Accensione del distruggidocumenti
- Inserire la spina di rete della macchina in una presa correttamente installata.
- Interruttore della rete sul rovescio del distruggidocumenti su „I“.
- Premere la tastiera di comando.
Il messaggio "Pronto per il funzionamento" è acceso.
Distruzione della carta
- Quando si introduce la carta, la fotocellula del meccanismo di taglio si avvia automaticamente.
2 secondi dopo che la fotocellula è di nuovo libera nell'apertura dell'alimentazione della carta, il meccanismo di taglio viene spento automaticamente e il distruggidocumenti passa alla modalità Pronto per il funzionamento.
Per la distruzione di maggiori quantità di carta, ribaltare l'elemento di sicurezza verso l'alto. In conse-
guenza di ciò l'apertura di alimentazione diviene più facilmente accessibile.
Distruzione di CD
(dimensione di taglio 5,8 mm, 3,9 mm, 4,5x30 mm)
- Inserire il materiale solo attraverso la fessura di inserimento dell'elemento di sicurezza (protezione contro le schegge).
Per una separazione differenziata del materiale sminuzzato, è possibile inserire il sacchetto per CD compreso nella fornitura.
Rispettare l'ambiente e smaltire i diversi materiali separatamente.
Distruzione di carte di credito
(dimensione di taglio 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)
In caso di dimensioni di taglio di 5,8 mm, 3,9 mm, 4,5x30 mm, inserire le carte attraverso la fessura per CD. Per apparecchi con dimensione di taglio 1,9x15 mm inserire le carte nell'alimentazione della carta.
Spegnimento del distruggidocumenti
- Premere la tastiera di comando.
Il messaggio “Pronto per il funzionamento” si spegne. - Interruttore della rete sul rovescio del distruggidocumenti su „0“.
Ulteriori modalità di funzionamento
- Modalità permanente
Impiego: distruzione di grandi quantità di carta
Funzione: il meccanismo di taglio procede ininterrottamente.
Se per 2 minuti non viene alimentato materiale, il meccanismo di taglio si spegne e il distruggidocumenti diviene pronto per il funzionamento.
Avvio: premere la tastiera di comando per 3 secondi.
Interruzione anticipata: premere la tastiera di comando.
- Modalità stand by
Funzione: 2 minuti dopo l'ultimo inserimento della carta, tutte le utente non necessarie vengono spente automaticamente.
Il messaggio “Pronto per il funzionamento” lampeggia brevemente ad intervalli regolari.
Durante l'alimentazione della carta il distruggidocumenti comincia ad avviarsi automaticamente.
6 Eliminazione dei disturbi
| Indicazione | Disturbo | Eliminazione dei disturbi |
 Luce continua | Blocco carta sovracca-rico | È stata introdotta troppa carta in una volta sola.➢ Il meccanismo di taglio indietreggia per alcuni secondi e spinge fuori la carta.• Per rimuovere la pila di carta, premere eventualmente anche il tasto di inversione “R”.• Dimezzare la pila di carta.• Immettere la carta in successione. |
| Sovrac-carico | • Il motore è stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare il distruggidocumenti per ca. 15 – 20 min. | |
| Spia inter-mittente | Indica-zioni generali di guasto | • Durante la distruzione della carta si è verifi cato un errore.Estrarre la carta dalla fessura di inserimento in modo che la cella fotoelettrica sia libera. |
 | Contenitore per materiali di taglio pieno | • Svuotare il contenitore per materiali di taglio.NotaSe prima dell'asportazione del contenitore viene premuto brevemente il tasto di inversione, una parte del materiale di taglio viene riportato nel meccanismo di taglio. |
 | Apertura del con- tenitore | • Posizionare il contenitore per materiali di taglio nell'armadio inferiore correttamente. |
7 Pulizia e cura
AVVERTENZA
Tensione di rete pericolosa!
Spegnere il distruggidocumenti ed estrarre la spina di rete.
La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell'apparecchio.
del contenitore per materiali di taglio (solo per particelle):
A tal fi ne utilizzare solo olio speciale per il blocco di taglio di HSM:
- Spruzzare l'olio speciale
attraverso l'alimentazione della carta su tutta la lunghezza degli alberi da taglio.
- Far scorrere l'utensile da taglio senza inserire la carta per ca. 10 sec. nella modalità permanente.
La polvere e le particelle di carta si staccano.
8 Smaltimento / Riciclaggio
Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funzionamento e alla sicurezza dell'ap-
parecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell'uomo e l'ambiente. Non gettare mai gli apparecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell'ambiente.
9 Dati tecnici
| Tipo di taglio Taglio a strisce Taglio a frammenti | ||||||
| Dimensioni di taglio (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5 | ||||||
| Classe di sicurezza DIN 66399 P-2 / O-2 | T-2 / E-2 | P-2 / O-2 T-2 / E-2 | P-4 / O-3 T-4 / E-3 F-1 | P-5 / T-5 E-4 / F-2 | P-6 / F-3 | P-7 / F-3 |
| Prestazioni di taglio* (foglio) 70 g/m ^2 DIN A4 80 g/m ^2 | 28 - 3025 - 27 | 22 - 2419 - 21 | 17 - 1914 - 16 | 11 - 139 - 11 | 76 | 54 |
| Peso | 18 kg | 20,5 kg | ||||
| Velocità di taglio | 65 mm/s | |||||
| Larghezza per l'immissione | 240 mm | |||||
| Collegamento | 230 V, 50 Hz | 110 V - 120 V, 60 Hz | 220 V, 60 Hz | |||
| Potenza assorbita con numero di fogli max | 500 W | |||||
| Consumo energetico in stand-by | < 2 Wh | |||||
| Modalità di funzionamento | Funzionamento continuo | |||||
| Condizioni ambientali in funzionamento:temperaturaumidità dell'aria relativaAltezza sopra il l.d.m | da -10°C a +25°Cmax 90%, senza condensamax 2000 m | |||||
| Dimensioni L x P x A (mm) | 395 x 317 x 605 | |||||
| Volume del contenitore per materiali di taglio | 34 l | |||||
| Livello di pressione acustica di emissione(corsa a vuoto / carico) | 56 dB (A) / 59 - 63 dB (A) | |||||
| Livello di potenza sonora valutato A(LWAd con funzionamento a vuoto) | 64,7 dB | |||||
* Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrificato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determinare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione.
Il distruggidocumenti è conforme alle rispettive norme armonizzate stabilite dall'Unione Europea:
• Direttiva Bassa Tensione 2006/95/CE
• Direttiva CEM 2004/108/CE
• Direttiva RoHS 2011/65/UE
La dichiarazione di conformità UE può essere richiesta al produttore.
