KASUTUSJUHEND Securio B24c HSM

1 Sihipärane kasutamine, garantii

Eemaldage jäätmekast ja vaadake lõikepea tüübisildilt (vt ülevaade, punkt 5), milline on paberipurustaja lõike laius ja võrgupinge. Pöörake tähelepanu vastavatele punktidele kasutusjuhendis.

Paberipurustaja on mõeldud üksnes paberi purustamiseks. Olenevalt purustamise viisist võib väikestes kogustes purustada ka järgmisi materjale:

Lõike laius (mm) 5,8 3,9 4,5x30 1,9x15
Krediitkaardid ●	●	●		●
CD-d ●	●	●

Tugev lõikemehhanism on vastupidav klammerdaja- ja kirjaklambrite suhtes. Vaid 1 × 5 mm lõikelaiusega masinate puhul ei tohi paberis olla vihiku- ega kirjaklambreid.

Paberipurustaja garantiiaeg on 3 aastat. HSM paberipurustaja terasest lõikerullikutele kehtib eraldi sõltumatu garantii terve seadme eluaja jooksul (HSM Lifetime Warranty). Öeldu ei puuduta paberipurustajaid lõikelaiusega 0,78 × 11 mm ja 1 × 5 mm. Kulumine, mitteasjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla.

HSM garanteerib varuosade tarnimise kuni 10 aastat pärast antud mudeli tootmise lõpetamist.

Juhis: Peenestusmehhanismiga paberipu-rustajaid pakume valikuliselt ka koos lõike-seadme automaatse määrimise seadmega. Kui teie masin on varustatud õlitajaga, vaadake kaasasolevat dokumentatsiooni.

2 Ohutusjuhised

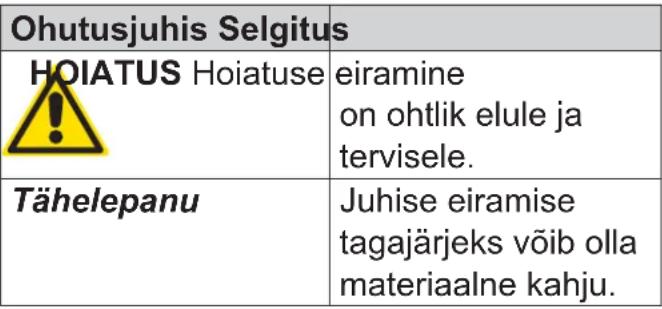

Liigitus

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke see

järgmistele kasutajatele edasi. Pidage silmas kõiki paberipurustajale paigutatud ohutusjuhiseid.

HOIATUS

Ohtlik lastele ja teistele inimestele!

Masinat ei tohi kasutada füüsilise, sensoorse ega vaimupuudega isikud (sealhulgas alla 14aastased lapsed) ega isikud, kellel puuduvad vastavad teadmised

ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks. Ärge jätke paberipurustajat ilma järelevalveta sisselülitatuks.

Ärge pange kätt mitte kunagi pa- berilõikeavasse.

Vigastusoht sissetömbamisel!

Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaela- ja käeketid paberipurustaja lõikea- vast eemal. Ärge purustage ker- gesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.

Vigastusoht kildude tekkimisel!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

• Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.
• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.
• Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette.
• Ärge kunagi puudutage toitepistikut märgade kätega.
• Toitepistiku lahutamiseks pistikupesast ärge tömmakse seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.
• Kasutage seadet ainult kuivades siseruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.

Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi. Lülitage

paberipurustaja kahjustuste või

mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks välja ja tömmake selleks toitepistikust.

- Hoidke seade, toitepistik ja toitekaabel eemal lahtisest tulest ja kuumadest pindadest. Ōhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.

Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i kliendi-teenindusel ja meie lepingupartnerite hooldustehnikutel.

Klienditeeninduse aadressid leiate leheküljelt 160.

Tähelepanu

Valest kasutamisest tingitud oht

Kasutage masinat eranditult vastavalt pea- tüki „Sihipärane kasutamine” sätetele.

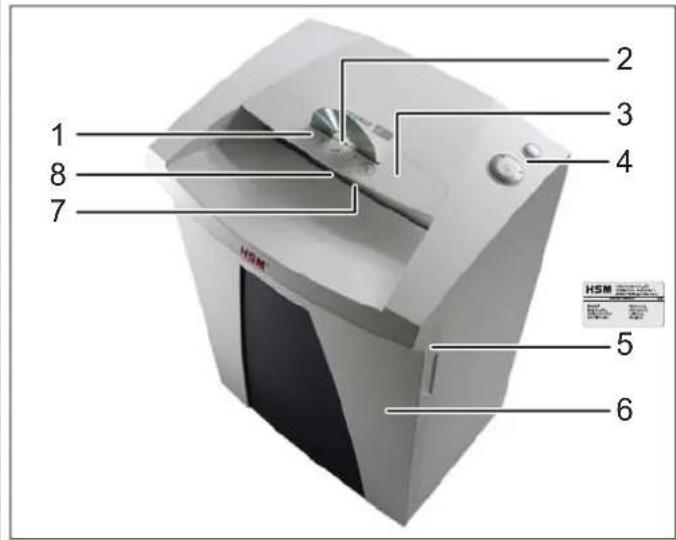

3 Ülevaade 4 Tarnekomplekt

1 2 3 4 5 6 7 8 HSM

1 Ohutusjuhised
2 CD-de sisestusava
3 Ohutuskate/ killukaitse
4 Käsitsus- ja näiduelement
5 Tüübisilt
6 Jäätmekast
7 Paberi ja kreditkaartide sisestusava
8 Valgusbarjäär

• Töövalmis paberipurustaja karbis
- Toitejuhe
• 5 jäätmekotti
- Üks CD-kott masinatele lõikelaiusega 3,9, 5,8 ja 4,5x30 mm
- 1 pudel lõikeploki spetsiaalõli (50 ml) tükeldavatele seadmetele
- Kasutusjuhend

Tarvikud

• 10 jäätmekotti tellimisnumber 1.661.995.150
• Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403

Klienditeeninduse aadressid leiate leheküljelt 160.

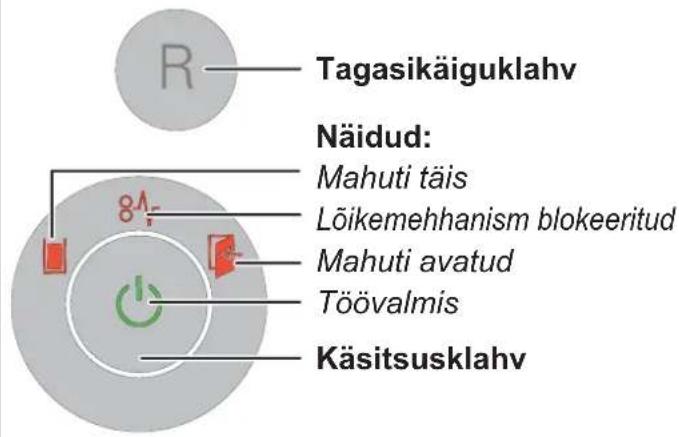

Käsitsus- ja näiduelemendid

Tagasikäiguklahv Näidud: Mahuti täis Lõikemehhanism blokeeritud Mahuti avatud Töövalmis Käsitsusklahv

5 Kasutamine

HOIATUS

Veenduge enne masina sisselülitamist, et oleks järgitud ohutusjuhiseid.

• Pistke masina toitepistik nõuetekohaselt paigaldatud pistikupesasse.
• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „I”.
  • Vajutage käsitsusklahvi.
  ▶ Süttib näit „töövalmis”.

Paberi purustamine

• Paberi sisestamisel käivitub automaatselt löikemehhanismi valgusbarjäär.
  Umbes 2 sekundit pärast viimase paberi purustamist lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

Suuremate paberikoguste purustamiseks võite turvaelemendi üles tõsta. Nii pääsete sisestusavale kergemini juurde.

CD-de purustamine

(ainult lõikesuurustes 5,8 mm, 3,9 mm, 4,5x30 mm)

- Sisestage CD-d ohutuskattes asuva pilu kaudu masinasse. Ohutuskate kaitseb teid kildude eest.

Purustatud materjali sorteerimiseks võite kasutada kaasasolevat CD-kotti.

Palun pöörake tähe-

lepanu keskkonnale ja käidelge erinevaid materjale eraldi.

Kreditkaartide purustamine

(ainult lõikesuurustes 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Lõikesuuruste 5,8 mm, 3,9 mm, 4,5x30 mm puhul sisestage kaardid läbi CD-pilu. Masi-natel lõikesuurusega 1,9x15 mm sisestage kaardid paberi sisestusavasse.

Paberipurustaja väljalülitamine

• Vajutage käsitsusklahvi.
▶ Kustub näit „töövalmis”.
- Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „0”.

Täiendavad funktsioonirežiimid

- Pideva käituse režiim

Kasutamine: Suure koguse paberi hävitamine

Funktsioon: lõikemehhanism töötab lakkamatult.

Kui kahe minuti jooksul ei ole materjali sisestatud, lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

Alustamine: vajutage käsitsusklahvi 3 sekundit.

Enneaegne löpetamine: vajutage käsitsusklahvi.

- Ooterežiim

Funktsioon: kaks minutit pärast viimase paberi sisestamist lülitatakse köik mittevajalikud tarbijad automaatselt välja.

Näit „töövalmis” vilgub korrapäraste ajavahemike järel.

Paberi sisestamisel käivitub paberipurusti automaatselt.

6 Törgete körvaldamine

Näit Tõrge Tõrke kõrvaldamine
Pidev tuli	Paberriummis-tus	Olete korraga masinasse pannud liiga palju pabereid.➢ Lõikemehhanism töötab mõned sekundid tagurdpidi ja lükkab paberivälja.Paberipaki väljavõtmiseks vajutage vajaduse korral veeltagasikäiguklahvi „R”.Jagage paberipakk pooleks.Sisestage paberid üksteise järel purustisse.
	Ülekoormus	Mootor on üle koormatud. Laske paberipurustajal enne järgmistkasutamist umbes 15–20 min jahtuda.
Tuli vil-gub	Üldinerikkenäidik	Paberipurustamise ajal ei ilmnenud ühtki viga.Tõmmake paber sisestuspilust välja, nii et fotosilm oleks vaba.
[cz86]	Jäätmekast on täis	Tühjendage jäätmekast.Märkus.Kui vajutate enne mahuti eemaldamist korraks tagasikäiguklahvi,tõmmatakse osa jäätmetest lõikemehhanismi tagasi.
	Mahuti avatud	Asetage jäätmekast õigesti paberipurusti alumisse kappi.

7 Puhastus ja hooldus

HOIATUS
Ohtlik toitepinge!

Lülitage paberipurustaja välja ning eemaldage pistik vooluvõrgust.

Paberipurustajat võib puhastada vaid pehme lapi ja õrna seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

DON'T FORGET

Ölitage lõikemehhanismi lõiketulemuse halvenemisel, müra tekkimisel ja iga kord pärast jäätmekasti tühjendamist (ainult tükel-damisel):

Kasutage selle jaoks HSM-lõikeploki spetsiaal-set õli.

• Pritsige paberi sisestusava kaudu spetsiaalset öli kogu lõikerullikule.
• Laske lõikeseadmel ilma paberit sisesta-mata u. 10 sekundit püsikäituse režiimis töötada.
  ▶ Eralduvad paberitolm ja -osakesed.

8 Jäätmekäitlus / taaskasutus

Vanad elektri- või elektroonika-seadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahjulikke aineid. Vale jäätmekäitluse või käsitsemise korral võivad need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka köik pakendimaterjalid keskkonnasõbralikku jäätmekäitlusse.

9 Tehnilised andmed

Purustamisviis Ribastamine Tükeldamine
Purustatud tüki suurus (mm) 5,8 3,9 4,5 x 30	1,9 x 15 0,78 x 11 1 x 5
Turvatase DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / T-5E-4 / F-2	P-6 / F-3	P-7 / F-3
Purustamisjõudlus* (leht) DIN A4 70 g/m ^2 80 g/m ^2	28 - 3025 - 27	22 - 2419 - 21	17 - 1914 - 16	11 - 139 - 11	76	54
Kaal	18 kg		20,5 kg
Purustamiskiirus	65 mm/s
Lõikeava laius	240 mm
Elektriühendus	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Võimsus maksimaalse lehtede arvu puhul	500 W
Energiakulu ooterežiimil	< 2 Wh
Käitusviis	Pidevkäitus
Kasutuskoha keskkonnatingimused:temperatuursuhteline niiskuskõrgus merepinnast	-10 °C kuni +25 °Cmaks. 90%, mittekondenseerivmaks. 2000 m
Mõõdud L x S x K (mm)	395 x 317 x 605
Jäätmekasti maht	34 l
Emissiooni helirõhutase(tühikäigul / koormusel)	56 dB (A) / 59 - 63 dB (A)
A-kaalutud müravõimsustase(LWAd tühi-käigul)	64,7 dB

* Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, õlitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist.

Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele õigusaktidele:

• madalpingedirektiiv 2006/95/EÜ
• elektromagnetilise ühilduvuse direktiiv 2004/108/EÜ
- teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiiv 2011/65/EÜ

Tootjalt võib nõuda EL-i vastavussertifikaadi esitamist.
