GEBRUIKSAANWIJZING Securio B24c HSM

1 Gebruik volgens de bestemming, garantie

Haal de snijgoedbak eruit en kijk op het typeplaatje aan de snijkop (zie punt 5 overzicht) voor welke snijbreedte en netspanning uw papiervernietiger bestemd is. Neem de van toepassing zijnde punten in de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen van papier bestemd. Afhankelijk van de snijwijze kunnen bovendien geringe hoeveelheden van de volgende materialen vernietigd worden:

Grootte van de snippers (mm)	5,8	3,9	4,	5x30	1,9	x15
Kredietkaarten ● ●	●			●
Cd's ● ● ●

Het robuuste station is ongevoelig voor nietjes en paperclips. Alleen bij machines met snijbreedte 1x5 mm mag het papier geen nietjes of paperclips bevatten.

De garantietijd voor de papiervernietiger bedraagt 3 jaar. Er geldt een van de garantie onafhankelijke garantie voor HSM volstaalsnijassen van de papiervernietigers gedurende de volledige levensduur van het toestel (HSM Lifetime Warranty). Een uitzondering vormen daarbij de papiervernietigers met snijbreedte 0,78x11 mm en 1x5 mm. Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

HSM garandeert de levering van reserveonderdelen tot 10 jaar na einde van de productie van dit model.

Aanwijzing: Papiervernietigers met snippersnijwerk worden als optie ook aangeboden met een toestel voor het automatisch smeren van het snijwerk. Neem de bijgeleverde documentatie van de olievoorziening in acht als uw machine ermee uitgerust is.

2 Veiligheidsadviezen

Classifi catie

Veiligheidsvoorschrift		Verklaring
	R-SCHUWING	Het niet in acht nemen van de waarschuwing kan levensgevaar tot gevolg hebben.
Let op Het niet in acht		nemen van de aan-wijzing kan materi-ele schade veroor-zaken.

Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding aan

latere gebruikers door. Alle op de papierver-nietiger aangebrachte veiligheidsadviezen in acht nemen!

WAARSCHUWING

Gevaren voor kinderen en andere personen!

De machine mag niet door personen (inclusief kinderen onder 14 jaar) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring

en/of kennis gebruikt worden, tenzij deze personen door een voor de veiligheid bevoegde persoon in het oog gehouden worden of instructies van deze bevoegde persoon kregen over hoe het toestel gebruikt moet worden. Kinderen moeten in het oog gehouden worden om er zeker van te zijn dat ze niet met het toestel spelen. Laat de papiervernietiger niet onbeheerd ingeschakeld.

WAARSCHUWING

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoe- voeropening grijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

Gevaar voor verwondingen door splinters!

Voer cd's alleen toe door de gleuf in het veiligheidselement.

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine kan tot elektrische schokken leiden.

• Controleer voor het insteken van de netstekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.
• Zorg ervoor dat de netstekker makkelijk bereikbaar is.
• Voorkom dat water in de papiervernietiger terechtkomt. Dompel noch netsnoer noch netstekker in water.
• Neem de netstekker nooit met vochtige handen vast.
• Trek de netstekker nooit aan het netsnoer uit het stopcontact, maar neem altijd de netstekker vast.
• Gebruik het toestel alleen in droge binnenruimtes. Gebruik het nooit in vochtige ruimtes of in de regen.

Controleer toestel en kabels regelmatig op schade. Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reiniging.

- Houd het toestel, de netstekker en het netsnoer uit de buurt van open vuur en hete oppervlakken. De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.

Servicewerkzaamheden, die met het verwijderen van behuizingsafdekkingen zijn verbonden, mogen alleen door de HSM-klantenservice en service-technici van onze dealers worden uitgevoerd.

Klantendienstadressen zie pagina 160.

Let op Gevaar door verkeerd gebruik

Gebruik de machine uitsluitend conform de aanwijzingen in het hoofdstuk „Gebruik volgens de bestemming”.

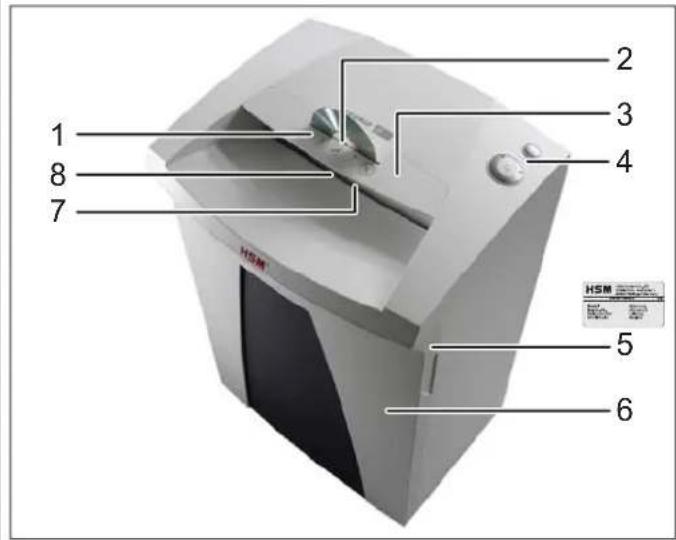

3 Overzicht

1 2 3 4 5 6 7 8 HSM

1 Veiligheidsadviezen
2 Toevoeropening voor cd's
3 Veiligheidselement / splinterbescherming
4 Bedienings- en weergave-eenheid
5 Typeplaatje
6 Snijgoedbak
7 Toevoeropening voor papier en creditcards
8 Fotocel

4 Leveringsomvang

• Papiervernietiger in doos verpakt
- Netaansluitleiding
• 5 opvangzakken
- 1 cd-zak voor machines met snijbreedtes 3,9, 5,8 en 4,5x30 mm
• voor Snippers 1 fl es snijblok speciaal olie (50 ml)
- Gebruiksaanwijzing

Toebehoren

• 10 opvangzakken bestelnr. 1.661.995.150
- Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 160.

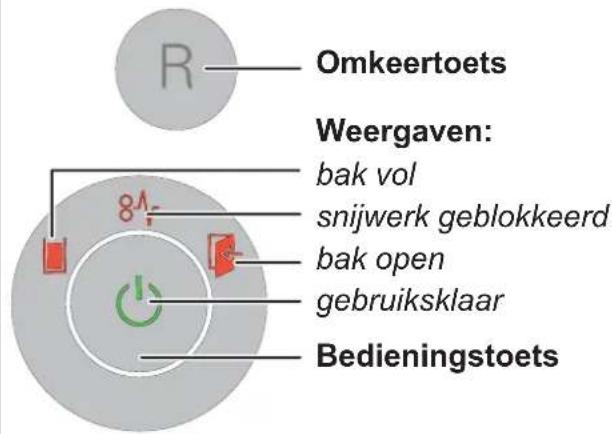

Bedienings- en weergave-elementen

Omkeertoets Weergaven: bak vol snijwerk geblokkeerd bak open gebruiksklaar Bedieningstoets

5 Bediening

WAARSCHUWING

Zorg er voor het inschakelen van de machine voor dat alle veiligheidsvoorschriften in acht genomen werden.

Papiervernietiger inschakelen

• Steek de netstekker van de machine in een reglementair geïnstalleerd stopcontact.
• Netschakelaar aan de achterzijde van de papiervernietiger op „I“ zetten.
  • Druk op de bedieningstoets.
  ▶ Weergave „Gebruiksklaar“ brandt.

Papier vernietigen

• Bij papiertoevoer start de fotocel het snijwerk automatisch.

  2 s nadat de fotocel in de papiertoevoeropening weer vrij is, wordt het snijwerk automatisch uitgeschakeld en gaat de papiervernietiger in stand-by.

Voor het vernietigen van grotere hoeveelheden papier kunt u het veiligheidselement omhoog klappen. Daar-

door is de toevoeropening gemakkelijker toegankelijk.

Cd's vernietigen

(snijgrootte 5,8 mm, 3,9 mm, 4,5x30 mm)

- Voer het materiaal alleen door de inwerp-sleuf van het veiligheid-selement toe (splinter-bescherming).

Om het geshredderde materiaal te scheiden naar soort, kunt u de meegeleverde cd-zak gebruiken.

Neem het milieu in acht

en voer de verschillende materialen gescheiden af.

Creditcard vernietigen

(snijgrootte 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Bij een snijgrootte van 5,8 mm, 3,9 mm, 4,5x30 mm voert u de kaarten toe door de cd-sleuf. Bij machines met snijgrootte 1,9x15 mm stopt u de kaarten in de papier-toevoer.

Papiervernietiger uitschakelen

• Druk op de bedieningstoets.
▶ Weergave „Gebruiksklaar“ gaat uit.
- Netschakelaar aan de achterzijde van de papiervernietiger op „0“ zetten.

Andere functiemodi

- Continumodus

Gebruik: vernietiging van grote hoeveelheden papier

Functie: snijwerk loopt ononderbroken.

Als er 2 min geen materiaal wordt toegevoerd, schakelt het snijwerk uit en de gaat de papiervernietiger in stand-by.

Start: druk 3 seconden op de bedienings-toets.

Voortijdig afbreken: druk op de bedie- ningstoets.

- Modus stand by

Functie: 2 minuten na de laatste papiertoevoer worden alle onnodige verbruikers automatisch uitgeschakeld.

De weergave „Gebruiksklaar“ licht met regelmatige intervallen kort op.

Bij papiertoevoer start de papiervernietiger automatisch op.

6 Verhelpen van storingen

Weergave	Storing Storing verhelpen
brandtcontinu	Vastgelopenpapier	U heeft te veel papier in een keer toegevoerd.➢ Het snijwerk loopt enkele seconden achteruit en schuift het papier eruit.Druk eventueel nog op de omkeertoets „R” om de papierstapel te verwijderen.Halveer de papierstapel.Voer het papier na elkaar in.
	Overbelasting	De motor werd overbelast. Laat de papiervernietiger voor een nieuwe ingebruikname ca. 15 – 20 min. afkoelen.
Knipperlicht	Algemene storings-indicatie	Tijdens de papiervernietiging is een fout opgetreden.Trek het papier uit de invoergleuf, zodat de fotocel vrij is.
	Snijgoed-bak vol	Leeg de snijgoedbak.Aanwijzing:Als u voor het verwijderen van de bak de omkeertoets kort indrukt, wordt een deel van het snijgoed in het snijwerk teruggetrokken.
	Bak open	Zet de snijgoedbak juist in de onderkast.
	Veilig-heids-element ingedrukt	Druk niet op het veiligheidselement.

7 Reiniging en onderhoud

WAARSCHUWING Gevaarlijke netspanning!

Papiervernietiger uitschakelen, stekker uit het stopcontact trekken.

Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonma- ken. Daarbij geen water in het toestel laten binnendringen.

DON'T FORGET

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met

olie (alleen bij vernippering):

Gebruik daarvoor enkel speciale snijblokolie van HSM:

• Spuit de speciale olie door de papiertoevoer over de volledige breedte van de snijassen.
• Laat het snijwerk zonder papiertoevoer ca. 10 s in de permanente modus lopen.
  Papieropstopping en snippers worden verwijderd.

8 Afvoer / recycling

Oude elektrische en elektronisch apparaten bevatten vaak nog waardevolle materialen, maar voor een deel ook schadelijke stoffen, die nodig waren voor een goede en veilige werking van het apparaat. Wanneer deze op een verkeerde wijze worden afgevoerd of gehanteerd kan dat gevaarlijk zijn voor de gezondheid van mensen en schade toebrengen aan het milieu. Gooi oude apparaten nooit bij het restafval. Houdt u zich aan de geldende voorschriften en maak gebruik van de verzamelpunten voor teruggave en hergebruik van oude elektrische en elektronische appa- raten. Zorg er ook voor dat alle verpakkings- materialen terechtkomen op de daarvoor bestemde verzamelpunten, waar ze op milieuvriendelijke wijze kunnen worden verwerkt.

9 Technische specifi caties

Vernietigingswijze Stroken Snippers
Snijgrootte (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,7		8 x 11 1 x 5
Veiligheidsniveau DIN 66399 P-2 / O-2		T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / T-5 E-4 / F-2	P-6 / F-3	P-7 / F-3
Snijcapaciteit* (vel), DIN A4	70 g/m2	28 - 30	22 - 24	17 - 19	11 - 13	7	5
	80 g/m2	25 - 27	19 - 21	14 - 16	9 - 11	6	4
Gewicht		18 kg		20,5 kg
Doorloopsnelheid		65 mm/s
Invoerbreedte		240 mm
Aansluiting		230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Opgenomen vermogen bij max. aantal vellen		500 W
Energieverbruik in gereedheidsmodus		< 2 Wh
Bedrijfsmodus		Continubedrijf
Omgevingsvoorwaarden tijdens het ge-bruik:
Temperatuur		-10°C tot +25°C
Relatieve luchtvochtigheid		max. 90%, niet condenserend
Hoogte boven normaal nulpunt		max. 2.000 m
Afmetingen B x D x H (mm)		395 x 317 x 605
Volume van de snijgoedbak		34 l
Emissiegeluidsdrukniveau (Stationair / belast)		56 dB (A) / 59 - 63 dB (A)
A-gewogen geluidsvermogensniveau (LWAd bij onbelast bedrijf)		64,7 dB

* Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan de bladcapaciteit afwijken.

De papiervernietiger voldoet aan de geldende harmonisatiewetgeving van de EU:

• Laagspanningsrichtlijn 2006/95/EG
• EMC-richtlijn 2004/108/EG
• RoHS-Richtlinie 2011/65/EU

De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.
