BRUKSANVISNING Securio B24c HSM

svenska: Dokumentförstörare SECURIO B24 59

suomi: Paperinsilppuri SECURIO B24 66

norsk: Makuleringsmaskin SECURIO B24 73

Start: Tryk på betjeningstasten i 3 sekunder.

1 Ändamålsenlig användning, garanti

Ta bort behållaren och kontrollera på typskylten på skärhuvudet (se punkt 5 översikt) vilken skärbredd och nätspänning dokumentförstöraren är avsedd för. Observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följan- de material:

Skärstorlek (mm) 5,8 3,9 4,5x			30 1,9x15
Kreditkort ●	●	●		●
CD-skivor ●	●	●

Det robusta skärverket skadas inte av häftklammer eller gem. Endast på maskiner med en skärbredd på 1x5 mm kan papperet inte innehålla häftklamrar eller gem.

Dokumentförstöraren har 3 års garanti. Oberoende av garantin fi nns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Undantaget från detta är dokumentförstörare med en skärbredd på 0,78x11 mm och 1x5 mm. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

HSM tillhandahåller reservdelar upp till 10 år efter att denna modell har slutat tillverkas.

Anvisning: Dokumentförstörare med cross-cut skärverk erbjuds även med en anordning för automatisk smörjning av skärverket (tillval). Läs bifogad dokumentation om smörjenheten, om maskinen är utrustad med en sådan.

Säkerhetsanvisning	Förklaring
WARNING	Om du ignorerar varningar fi nns det risk för personskador.
Observera	Om du ignorerar hänvisningen fi nns det risk för materi-ella skador.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på dokumentförstöraren.

WARNING

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för skador – splitter!

CD-skivor får endast matas in genom öppningen på säkerhetsdelen.

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
  – Se till att nätkontakten är lätt åtkomlig.
• Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten.
• Ta inte i nätkontakten med våta händer.
• Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.
• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.

Kontrollera apparaten och kabeln regelbundet så att de inte är ska- dade. Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller ren-göras: stäng av den och dra ut nätkontak-ten.

- Låt inte apparaten, nätkontakten och nät-kabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.

Servicearbeten som innefattar att huskåpor avlägsnas får endast utföras av HSM:s kundservice och av servicetekniker från våra partners.

Kundtjänstadresser, se sidan 160.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd användning enligt uppgifterna i kapitlet "Ändamålsenlig användning".

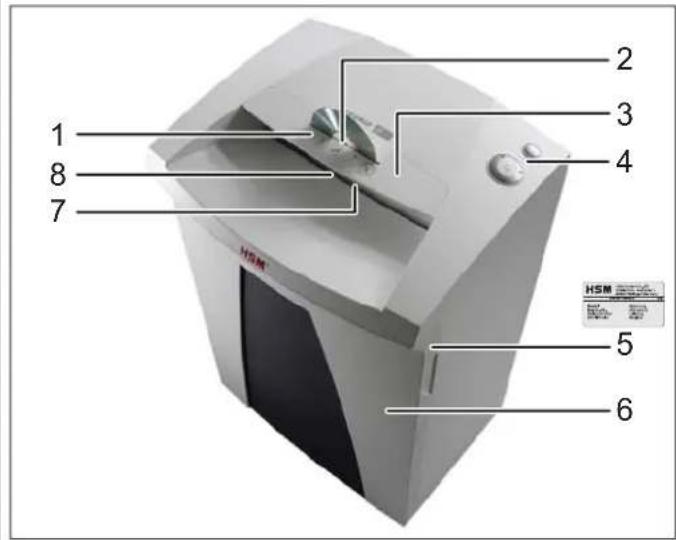

3 Översikt

1 2 3 4 5 6 7 8 HSM

1 Säkerhetsanvisningar
2 Inmatningsöppning för CD-skivor
3 Säkerhetsdel / splitterskydd
4 Manöver- och displayenhet
5 Typskylt
6 Behållare
7 Inmatningsöppning för papper och kreditkort
8 Fotocell

4 Leveransomfång

• Dokumentförstörare förpackad i kartong
- Nätkabel
• 5 st sidoveckade säckar
- 1 CD-säck för maskiner med skärstorlek 3,9, 5,8 och 4,5x30 mm
- En fl aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)
- Bruksanvisning

Tillbehör

• 10 st sidoveckade säckar Beställnr. 1.661.995.150
- Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 160.

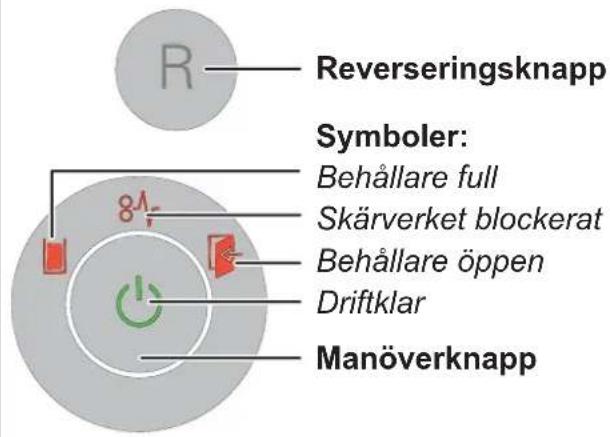

Manöver- och displayelement

Reverseringsknapp Symboler: Behållare full Skärverket blockerat Behållare öppen Driftklar Manöverknapp

5 Handhavande

WARNING

Kontrollera att alla säkerhetsanvisningar har följts innan maskinen startas.

Tillslagning av dokumentförstöraren

• Anslut maskinens nätkontakt till ett korrekt installerat uttag.
• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „I“.
• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" lyser.

Förstöra papper

• När papperet matas in startar fotocellen skärverket automatiskt.
• 2 sekunder efter det att fotocellen i inmatningsöppningen för papper blivit fri igen stängs skärverket av automatiskt och dokumentförstöraren kopplar över till standby.

Om större pappersmängder ska förstöras kan säkerhetsdelen fällas upp. Då blir det lättare att komma åt inmatningsöppningen.

Förstöra CD-skivor

(skärstorlek 5,8 mm, 3,9 mm, 4,5x30 mm)

- Mata endast in materialet genom inkastöppningen på säkerhetsdelen (splitterskydd).

För sortering av det strimlade materialet kan den medföljande CD-säcken användas.

Värna miljön och återvinn de olika materialen åtskilt.

Förstöra kreditkort

(skärstorlek 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Vid skärstorlek 5,8 mm, 3,9 mm, 4,5x30 mm matas korten in genom CD-öppningen. På maskiner med skärstorlek 1,9x15 mm ska kortet matas in i pappersöppningen.

Frånslagning av dokumentförstöraren

• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" slocknar.
• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „0“.

Ytterligare funktionslägen

- Kontinuerlig körning

Användning: förstöring av stora mängder papper

Om det går 2 minuter utan att något material matas in stängs skärverket av och dokumentförstöraren kopplar över till standby.

Start: tryck 3 sekunder på manöverknappen.

Avbryta i förtid: tryck på manöverknappen.

- Stand by

Funktion: 2 minuter efter den sista pappersinmatningen stängs alla onödiga förbrukare av automatiskt.

Symbolen "driftklar" blinkar regelbundet. När papperet matas in startar dokumentförstöraren automatiskt.

6 Störningsåtgärd

Symbol Störning Åtgård
Lyserkonstant	Pappers-stopp	För mycket papper har matas in på en gång.➢ Skärverket går "baklänges" några sekunder och skjuter ut papperet.Tryck vid behov på reverseringsknappen "R" för att ta bort pappersstapeln.Ta bort halva pappersstapeln.Mata in pappersarken efter varandra.
	Överbe-lastning	Motorn är överbelastad. Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.
Blinkandeljus	Allmänt felmed-delande	Ett fel uppstod när papperet skulle förstöras.Dra ur papperet ur ingångsspåret så att fotocellen är fri.
	Behållaren full	Töm behållaren.Märk:Om reverseringsknappen trycks in innan behållaren tas ut dras en del av materialet in i skärverket igen.
	Behållare öppen	Sätt in behållaren riktigt i underskåpet.

7 Rengöring och underhåll

WARNING

Farlig nätspänning!

Stäng av dokumentförstöraren, drag ut nätkontakten.

Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

DON'T FORGET

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren (endast partiklar)

Använd endast HSM specialolja för knivblock:

- Spruta specialoljan över

hela knivaxlarnas bredd; spruta genom pappersöppningen.

- Kör skärverket i cirka 10 s. i kontinuerlig körning.

▶ Pappersdamm och partiklar lossnar.

8 Avfallshantering / återvinning

Uttjänade elektriska och elektro- niska apparater innehåller ofta, förutom värdefullt material, skad- liga ämnen som var nödvändiga för apparatens funktion och säker- het. Felaktig hantering och felak-

tigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

9 Tekniska data

Fördelningssätt Strimlor Partiklar
Skärstorlek (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,7	8 x 11 1 x 5
Säkerhetsnivå DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / T-5 E-4 / F-2	P-6 / F-3	P-7 / F-3
Skärkapacitet* (ark), DIN A4 70 g/m ^2 80 g/m ^2	28 - 3025 - 27	22 - 2419 - 21	17 - 1914 - 16	11 - 139 - 11	76	54
Vikt	18 kg		20,5 kg
Skärhastighet	65 mm/s
Inmatningsbredd	240 mm
Anslutning	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Effektbehov vid max. arkantal	500 W
Energiförbrukning i standby-läge	< 2 Wh
Driftsätt	Ständig körning
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet	-10°C till +25°Cmax. 90%, ej kondenserandemax. 2 000 m
Mått B x D x H (mm)	395 x 317 x 605
Behållarens volym	34 l
Emissionsljudtrycksnivå (tomgång / last)	56 dB (A) / 59 - 63 dB (A)
A-vägd ljudeffektnivå (LWAd på tomgång)	64,7 dB

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera.

Dokumentförstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:

• Lågspänningsdirektiv 2006/95/EG
• EMC-direktivet 2004/108/EG
• RoHS-direktiv 2011/65/EU

EU-deklaration om överensstämmelse kan beställas hos tillverkaren.
