HASZNÁLATI ÚTMUTATÓ Securio B24c HSM

magyar: Iratmegsemmisítő SECURIO B24 122

1 Rendeltetésszerű használat, garancia

Vegye ki az aprítéktartályt, és ellenőrizze a vágófejen elhelyezett adattáblán (lásd 5. fejezet: Áttekintés), hogy az iratmegsem-misítő mely vágásszélességre és mely hálózati feszültségre lett kialakítva. Vegye fi gyelembe a kezelési útmutató vonatkozó bekezdéseit.

Az iratmegsemmisítő kizárólag papírok megsemmisítésére alkalmas. Ezenkívül vágási módtól függően az alábbi tárgyak csekély mennyiségben megsemmisíthetők:

Vágási méret (mm) 5,8 3,9 4,5x30					1,9x1	5
Hitelkártyák ●						●
CD-k ●

A robusztus aprítókészülék tűzőgép- és gémkapcsokra érzéketlen. Egyedül az 1x5 mm vágásszélességű gépeknél nem tartalmazhat a papír tűzőgép- vagy gemkapcsokat.

Az iratmegsemmisítőre vonatkozó jótállás 3 év. Az iratmegsemmisítő HSM acél vágó- tengelyeire a szavatosságtól független, a készülék teljes élettartamára vonatkozó garancia vonatkozik (HSM Lifetime Warranty). Kivételt képeznek ez alól a 0,78x11 mm-es és 1x5 mm-es vágásszélességű iratmeg- semmisítők. A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavatkozásokból eredő károsodá- sokra sem a jótállás, sem a garancia nem vonatkozik.

A HSM pótalkatrészek szállítását jelen modell gyártásának megszüntetésétől számí- tott legfeljebb 10 évig biztosítja.

Megjegyzés: Az aprító-vágószerkezettel rendelkező iratmegsemmisítők külön rendelhető kiegészítéssel is kaphatók a vágószerkezet automatikus kenéséhez. Ha gépe ezzel a kiegészítéssel rendelkezik, vegye fi gyelembe az olajozó mellékelt dokumentációját.

2 Biztonsági tudnivalók

Besorolás

Biztonsági tudni- valók		Magyarázat
	EL-MEZTETÉS	A fi gyelmezteté- sek fi gyelmen kívül hagyásával veszé- lyezteti életét és testi épsegét.
Figyelem		A tudnivalók figyel- men kívül hagyása anyagi károkhoz vezethet.

A gép használatba vétele előtt olvassa el a kezelési útmutatót, őrizze meg későbbi használatra, és adja tovább a későbbi felhasználóknak. Vegye fi gyelembe az iratmegsem- misítön található valamennyi biztonsági megjegyzést.

FIGYELMEZTETÉS

Veszélyek gyermekek és más személyek számára!

A gépet nem használhatják olyan személyek (beleértve a 14 év alatti gyermekeket is), akik kor-látozott fi zikai, érzékelési vagy szellemi képességekkel, illetve nem megfelelő tapasztalattal és/vagy tudással rendelkeznek. Ez alól kivétel, ha egy biztonságért felelő személy felügyeli ezeket a személyeket, vagy ha megkapták a készülék használatához szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne játszhassanak a készülékkel. Ne hagyja az iratmegsemmisítőt felügyelet nélkül bekapcsolva.

FIGYELMEZTETÉS

Sérülésveszély!

Soha ne nyúljon a papíradagoló nyílásának résébe.

Sérülésveszély behúzódás által!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön a papíradagoló nyílásának közelébe. Ne semmisítsen meg a készülékben hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát stb.

Sérülésveszély szilánkok által!

CD-ket csak a biztonsági elemen lévő nyíláson keresztül helyezzen be.

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

• A hálózati csatlakozódugó csatlakoztatása előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.
  – Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.
• Kerülje víz iratmegsemmisítőbe történő bejutását. Ne merítse vízbe se a hálózati kábelt, se a hálózati csatlakozót.
• Ne érintse meg a hálózati csatlakozót nedves kézzel.
• A hálózati csatlakozót ne a kábelnél fogva húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.
  – Csak száraz, beltéri helyiségekben használja a készüléket. Soha ne használja nedves helyiségekben vagy esőben.

Rendszeresen ellenőrizze a ké- szülék és a kábel sérülésmentes- ségét. Kapcsolja ki az iratmeg- semmisítőt károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki a hálózati csatlakozót.

- Tartsa távol a készüléket, a hálózati csatlakozót és a hálózati kábelt nyílt lángoktól és forró felületektől. A szellőzőnyílásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.

A burkolatelemek eltávolításával járó szervizmunkákat csak a HSM-vevőszolgálat, illetve szerződéses partnereink szerviztechnikusai végezhetik.

Vevőszolgálat címe; lásd 160. oldal

Figyelem

Helytelen használat okozta veszély

A készüléket kizárólag a „Rendeltetésszerű használat“ című fejezetben leírtak szerint használja.

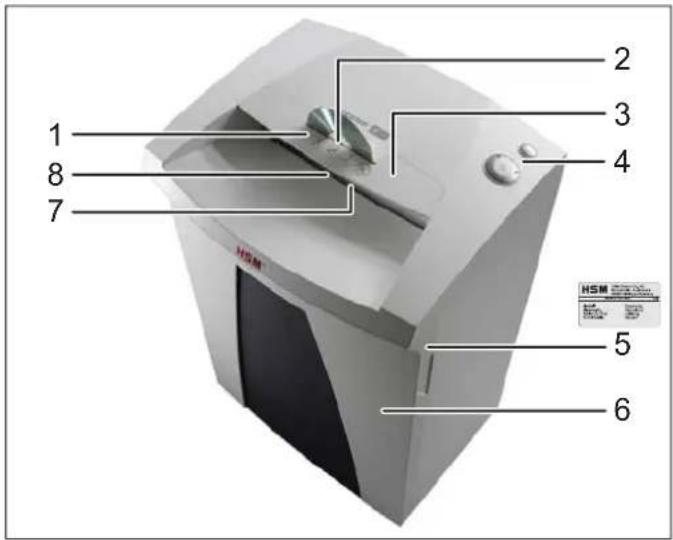

3 Áttekintés 4 A szállítmány tartalma

1 2 3 4 5 6 7 8 HSM

1 Biztonsági tudnivalók
2 Adagolónyílás CD-k számára
3 Biztonsági elem / szilánkvédelem
4 Kezelő- és kijelzőegység
5 Adattábla
6 Aprítéktartály
7 Nyílás papír és hitelkártyák számára
8 Fénysorompó

• Iratmegsemmisítő, csatlakoztatásra kész állapotban, dobozba csomagolva
  • Hálózati csatlakozóvezeték
  • 5 db aprítékzsák
  • 1 CD-zsák 3,9, 5,8 és 4,5x30 mm-es vágási méretű gépekhez
• 1 üveg (50 ml) különleges olaj az aprítóblokkhoz, (csak apró vágás esetén)
• Üzemeltetési útmutató

Tartozékok

• 10 db aprítékzsák cikkszám: 1.661.995.150
- Speciális aprítóblokk-olaj (250 ml) cikkszám: 1.235.997.403

Vevőszolgálat címe; lásd 160. oldal

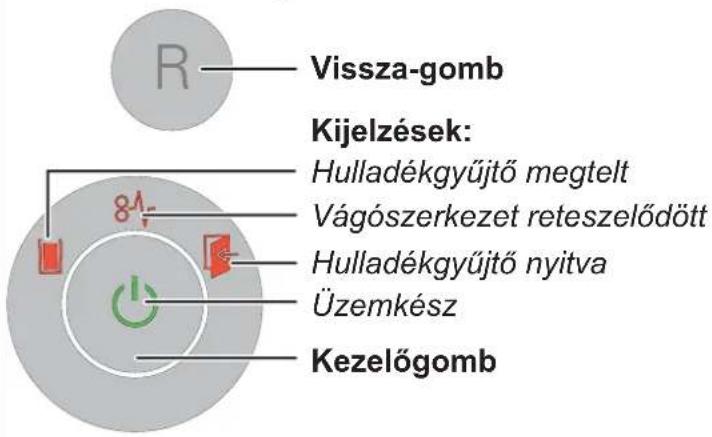

Kezelő- és kijelzőelemek

R Vissza-gomb Kijelzések: Hulladékgyűjtő megtelt Vágószerkezet reteszelődött Hulladékgyűjtő nyitva Üzemkész Kezelőgomb

5 Kezelés

FIGYELMEZTETÉS

A gép bekapcsolása előtt bizonyosodjon meg arról, hogy minden biztonsági tudnivaló fi gyelembe lett véve.

Az iratmegsemmisítő bekapcsolása

• Dugja be a gép hálózati csatlakozóját egy megfelelő kiépítésű csatlakozóaljzatba.
• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „l” állásba.
• Nyomja meg a kezelőgombot.
  ▶ Az „Üzemkész“ kijelző világít.

Papír megsemmisítése

• Papír bevezetésekor a fénysorompó automatikusan indítja a vágószerkezetet.
  2 másodperccel az után, hogy a papírbevezető nyílásban a fénysorompó újból szabaddá válik, a vágószerkezet automatikusan kikapcsol és az iratmegsemmisítő üzemkész állapotba áll.

Nagyobb iratmennyiségek megsemmisítéséhez felhajthatja a biztonsági elemet. Ezáltal az adagoló nyílás köny-

nyebben elérhetővé válik.

CD megsemmisítése

(csak 5,8 mm-es és 3,9 mm-es vágási méretnél, 4,5x30 mm)

- Csak a biztonsági elem (szilánkvédelem) adagolónyílásán ke-resztül vezesse be az anyagot.

A felaprított anyag típus szerinti különválasztásához be kell helyezni a mellékelt CD-zsákot.

Kérjük, ügyeljen környezetére és a különböző anyagokat külön ártalmatlanítsa.

Hitelkártya megsemmisítése

(csak 5,8 mm-es és 3,9 mm-es vágási méretnél, 4,5x30 mm, 1,9x15 mm)

Helyezze be a kártyákat 5,8 mm, 3,9 mm, 4,5x30 mm-es vágási méretnél a CD-nyílásba. 1,9x15 mm-es vágásméretű gépeknél a kártyákat helyezze a papírbevezető nyílásba.

Az iratmegsemmisítő kikapcsolása

• Nyomja meg a kezelőgombot.
  ▶ Az „Üzemkész“ kijelző kialszik.
• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „0“ állásba.

További működésmódok

• Folyamatos üzemmód

Alkalmazás: Nagyobb mennyiségű papír megsemmisítése Működés: A vágószerkezet megszakítás nélkül működik.

Ha 2 percig nem kerül anyag az iratmegsemmisítőbe, akkor a vágószerkezet kikapcsol és az iratmegsemmisítő üzemkész állapotba áll.

Indítás: Nyomja meg a kezelőgombot 3 másodperc hosszan. Idő előtti megszakítás: Nyomja meg a kezelőgombot.

- Készenléti állapot

Működés: Az utolsó papírbevezetést követő 2 perc múltán automatikusan valamennyi szükségtelen fogyasztó kikapcsol. Az „Üzemkész“ állapot kijelzője rendszeres időközönként felvillan. Papír bevezetésénél az iratmegsemmisítő önműködően elindul.

6 Hibaelhárítás

Kijelzés Üzemza-var		Üzemzavar megszüntetése
[×KAD]Állandó fény	Papírtor-lódás	Egyszerre túl sok papírt vezetett be az iratmegsemmisítőbe.➢ A vágószerkezet néhány másodpercig visszafelé forog és kitolja a papírt.Adott esetben nyomja meg az „R“ vissza-gombot a papírköteg kivétele érdekében.Felezze meg a papírköteget.Adagolja a papírokat egymás után.
	Túlterhe-lés	A motor túl lett terhelve. Az iratmegsemmisítő újbóli használata előtt várjon körülbelül 15-20 percet, hogy a berendezés lehüljön.
Villogó fény	Általános üzemza-varjelző	A papírmegsemmisítés során hiba történt.Húzza ki a papírt az adagolónyílásból annyira, hogy a fénysorompó szabaddá váljon.
	Megtelt a hulladék-gyűjtő	Ürítse ki a hulladékgyűjtőt.Megjegyzés:Ha a tartály kivétele előtt röviden megnyomja a visszafordító gombot, akkor ezzel visszahúzhatja az apríték egy részét a vágószerkezetbe.
	Hulladék-gyűjtő nyitva	Helyezze be megfelelően a hulladékgyűjtőt az alsó szekrénybe.

7 Tisztítás és karbantartás

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

Kapcsolja ki az iratmegsemmisítőt és húzza ki a hálózati csatlakozódugót.

A tisztítást csak puha kendővel és enyhén szappanos vízzel szabad végezni. Eközben nem kerülhet víz a berendezésbe.

DON'T FORGET

Olajozza meg az aprító- készüléket gyengülő aprítási teljesítmény és megnövekedett zaj esetén, illetve az aprítéktartály minden ürítésekor (csak apró vágás esetén):

Ehhez csak speciális HSM aprítóblokk-olajat használjon:

• Fecskendezze a speciális olajat a papíra-dagolón keresztül a vágótengelyre teljes szélességében.
• Folyamatosan járassa a vágóművet papírbevezetés nélkül kb. 10 mp-ig.
  ▶ A papírpor és az apró szemcsék leoldódnak.

8 Ártalmatlanítás / újrahaszno-sítás

Az elektromos és elektronikus berendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a működéshez és a biztonsághoz voltak szükségesek. Helytelen ártalmatlanítás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélyesek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye fi gyelembe az érvényes előírásokat; az elektromos és elektronikus berendezések hulladékainak visszaadása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csomagolóanyagokat is a környezetet nem károsító módon ártalmatlanítsa.

9 Műszaki adatok

Vágási mód Csíkra vágás Apróra vágás
Vágási méret (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5
Biztonsági fokozat DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / T-5 E-4 / F-2	P-6 / F-3	P-7 / F-3
Vágási teljesítmény* (lap) DIN A4 70 g/m ^2 80	28 - 3025 - 27	22 - 2419 - 21	17 - 1914 - 16g/m	11 - 139 - 11	76	54
Súly	18 kg		20,5 kg
Vágási sebesség	65 mm/s
Munkaszélesség	240 mm
Hálózati csatlakozás	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Teljesítmény max. lapszámnál	500 W
Energiafogyasztás készenléti állapotban	< 2 Wh
Üzemmód	Folyamatos üzem
Üzem közbeni környezeti feltételek:HőmérsékletRelatív páratartalomTenger feletti magasság	-10°C ... +25°Cmax. 90%, nem lecsapódómax. 2.000 m
Méretek SZ x H x M (mm)	395 x 317 x 605
A gyűjtőtartály úrtartalma	34 l
Hangnyomásszint (üresjárat / teljes terhelés)	56 dB (A) / 59 - 63 dB (A)
‘A’ súlyozású hangteljesítményszint (LWAd üresjáratban)	64,7 dB

* Az egy menetben vágni kívánt, hosszanti irányban bevezetett lapok (DIN A4, 70 g/m², ill. 80 g/m²) maximális száma. A megadott teljesítményadatok meghatározása új, olajozott vágómű és hideg motor mellett történik. A megadottnál alacsonyabb hálózati feszültség vagy eltérő hálózati frekvencia kisebb lapteljesítményt és nagyobb működési zajt okozhat. A papír minőségétől és tulajdonságaitól, valamint a bevezetés jellegétől függően a lapteljesítmény eltérhet.

Az iratmegsemmisítő megfelel az Európai Unió alábbi harmonizált előírásainak:

• A 2006/95/EK kisfeszültségű irányelv
• 2004/108/EK elektromágneses összeférhetőségre vonatkozó irányelv
• 2011/65/EU RoHS irányelv

Az EU-megfelelőségi nyilatkozat a gyártótól igényelhető.
