MANUALE UTENTE SUPF3L SONY

Complimenti per l'acquisto del presente prodotto.

Per i clienti

L'installazione del presente prodotto deve essere eseguita esclusivamente dal personale di assistenza Sony qualificato autorizzato, poiché richiede la presenza di almeno due persone, particolare attenzione, il rispetto delle norme di sicurezza e competenza. I diritti legali, se previsti, non vengono violati.

Smaltimento del presente prodotto

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

ATTENZIONE

In caso di mancata osservanza delle precauzioni di sicurezza o di uso errato del prodotto, è possibile che si verifichino ferite gravi o incendi.

Nel presente manuale delle istruzioni, vengono descritte le modalità d'uso del prodotto e importanti precauzioni necessarie per evitare incidenti.

Assicurarsi di leggere attentamente il presente manuale e di utilizzare il prodotto in modo corretto.

Conservare il presente manuale per eventuali riferimenti futuri.

Per gli installatori Sony

L'installazione del televisore al plasma richiede la presenza di due persone, particolare attenzione e competenza. Durante l'installazione del televisore al plasma, consultare attentamente il presente manuale. Sony non può essere ritenuta responsabile per eventuali incidenti o danni causati da un uso o un'installazione errati. Dopo l'installazione, consegnare il presente manuale al cliente.

Informazioni sulla sicurezza

Sebbene i prodotti Sony siano progettati per essere sicuri, è possibile che se il prodotto viene utilizzato in modo errato si verifichino ferite gravi dovute a incendi o scosse elettriche oppure al capovolgimento o alla caduta del prodotto stesso. Per evitare incidenti, assicurarsi di osservare le precauzioni per la sicurezza.

AVVERTIMENTO

Prodotti specificati (aprile 2005)

	SU-PF3M SU-PF3L
televisore a colori a schermo piatto K	KDL-W40A12U KLV-W40A10E KE	DE-W50A12U W50A10E

Il presente supporto trasparente è stato progettato per essere utilizzato con i prodotti specificati sopra. Per altri tipi di televisori, consultare i rispettivi manuali d'uso per verificare se è possibile utilizzare il presente supporto trasparente.

ATTENZIONE

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi ferite gravi o mortali a causa di incendi o scosse elettriche oppure in seguito al capovolgimento o alla caduta del prodotto.

L'installazione del presente prodotto deve essere eseguita esclusivamente da personale di assistenza Sony qualificato.

Se l'installazione non viene eseguita da personale Sony qualificato, è possibile procurarsi ferite gravi in quanto il televisore e il supporto sono estremamente pesanti.

Non appoggiarsi né aggrapparsi al supporto.

Il supporto potrebbe capovolgersi e causare ferite.

Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga.

Diversamente, è possibile che il televisore si capovolga causando ferite. Fissare saldamente il televisore a una parete, colonna e simili onde evitare che si capovolga.

Assicurarsi di installare il supporto su un pavimento solido e piano.

Non installare il supporto in modo che penda da un lato, onde evitare che il supporto stesso si capovolga o che il televisore cada causando ferite. Se il supporto viene installato su una superficie morbida quale un tappeto, prima appoggiarvi sopra un pannello.

Non utilizzare il supporto se danneggiato.

Non utilizzare il supporto trasparente se presenta incrinature.

Diversamente, è possibile che il vetro si rompa e che il televisore cada oppure che il supporto si capovolga causando ferite.

Supporto incrinato

Non appoggiarsi né aggrapparsi al televisore quando è installato sul supporto trasparente.

Il supporto trasparente potrebbe capovolgersi oppure il televisore potrebbe cadere causando ferite gravi o mortali.

Non coprire la presa di ventilazione del televisore.

Se la presa di ventilazione viene coperta, ad esempio con un panno e simili, il televisore potrebbe surriscaldarsi provocando incendi.

Evitare che il cavo di alimentazione o il cavo di collegamento rimangano incastrati.

- Durante l'installazione del televisore sul supporto, evitare che il cavo di alimentazione o il cavo di collegamento rimangano incastrati. Se tali cavi vengono danneggiati, è possibile che si verifichino incendi o scosse elettriche.

- Durante il trasporto del supporto trasparente, non camminare sul cavo di alimentazione o sul cavo di collegamento. Diversamente, tali cavi potrebbero danneggiarsi e causare incendi o scosse elettriche.

Se le precauzioni riportate di seguito non vengono rispettate, è possibile causare ferite o danni a oggetti.

Non installare apparecchi diversi da quelli specificati.

Il presente supporto è stato progettato per essere utilizzato esclusivamente con i prodotti specificati. Se vengono installati apparecchi diversi da quelli specificati, è possibile che cadano o si rompano, causando ferite.

Assicurarsi di fissare saldamente il televisore.

Fissare il televisore al supporto trasparente utilizzando le viti in dotazione. Se il televisore non viene installato in modo saldo, è possibile che cada oppure che il supporto si capovolga causando ferite.

Non applicare pressione eccessiva sul vetro, né sottoporlo ad urti di alcun genere.

Durante l'installazione del televisore, non applicare pressione eccessiva sul supporto con le mani. Non colpire il supporto con oggetti quali un cacciavite e simili, onde evitare che il vetro si rompa causando ferite.

Durante il trasporto del supporto trasparente

Se il supporto trasparente viene spostato da una sola persona o senza osservare le procedure corrette, è possibile procurarsi ferite. Per evitare tale problema, assicurarsi di seguire le precauzioni riportate di seguito.

• Assicurarsi che il supporto trasparente venga trasportato da almeno due persone solo dopo avere rimosso il televisore.
• P r estare attenzione a non schiacciarsi le mani o i piedi sotto la lastra inferiore.
• Durante il trasporto del supporto, non afferrare il ripiano di vetro né l'altoparlante woofer.

Non sottoporre il vetro ad urti eccessivi.

Sebbene il presente supporto sia costruito in vetro temperato, occorre maneggiarlo con cura. Se il vetro si rompe, i frammenti potrebbero causare ferite.

Osservare pertanto le precauzioni riportate di seguito.

• Non colpire il vetro né lasciarvi cadere sopra oggetti appuntiti. Evitare urti eccessivi.
  • Non graffiare né colpire il vetro con oggetti appuntiti.
  • Non urtare gli spigoli del vetro con oggetti pesanti, quale un aspirapolvere.

Note sull'installazione

Installare il supporto su un pavimento solido e piano. Non installare il supporto in posizione angolata o in pendenza. Onde evitare quanto riportato sopra, osservare le seguenti precauzioni.

• Se il supporto viene installato su una superficie morbida quale un tappeto, prima appoggiarvi sopra un pannello.
• Non installare il supporto in luoghi soggetti a luce solare diretta o in prossimità di impianti di riscaldamento.
• Non installare il supporto in luoghi soggetti a temperature elevate o umidi né in esterni.

Note sull'uso

Pulizia

Per mantenere pulito il supporto, pulirlo periodicamente con un panno morbido asciutto. Rimuovere le macchie persistenti con un panno leggermente inumidito con un detergente diluito. Quindi, asciugare l'area con un panno morbido asciutto. Non utilizzare sostanze chimiche, quali solventi o benzene, onde evitare di danneggiare la finitura del supporto.

Effetto dei magneti

L'altoparlante del televisore contiene un potente magnete che genera una forza magnetica. Tenere lontani dall'altoparlante del televisore tutti gli oggetti che sono sensibili alle forze magnetiche.

Per gli installatori Sony

Assicurarsi di leggere attentamente le precauzioni per la sicurezza di cui sopra e di prestare particolare attenzione durante l'installazione, la manutenzione, i controlli e le riparazioni del presente prodotto.

Assicurarsi che l'installazione venga eseguita da almeno due persone.

Assicurarsi che l'installazione del televisore sul supporto trasparente venga eseguita da almeno due persone. Se l'installazione viene eseguita da una sola persona, è possibile causare incidenti o ferite.

Assicurarsi che durante l'installazione non vi siano bambini presenti.

Prestare attenzione a non ferirsi le mani o le dita durante l'installazione.

Prestare attenzione a non ferirsi le mani o le dita durante l'installazione del televisore sul supporto trasparente.

Assicurarsi che il televisore venga installato saldamente seguendo le istruzioni.

Serrare saldamente le viti. Se il televisore non viene fissato correttamente, è possibile che cada causando ferite.

Verifica dei componenti

Nome Quantità

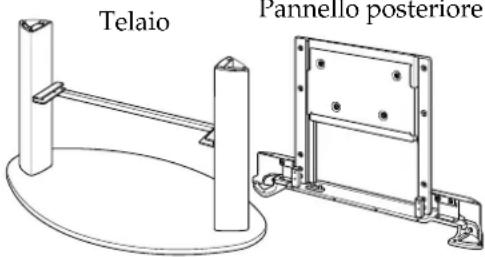

Supporto trasparenteL'illustrazione è valida per il modello SU-PF3M.*	1
Vite di fissaggio del pannello posteriore M6 × L25 6
	1
Vite di fissaggio (per il ripiano in vetro) 4
Fascetta fermacavi	2
Vite della fascetta fermacavi TP4 × 16 2

Prima di procedere al montaggio, assicurarsi di disporre di un cacciavite Phillips compatibile con le viti di cui sopra.

* Nella procedura di installazione, come esempio viene utilizzato il modello SU-PF3M.

Montaggio del supporto trasparente

ATTENZIONE

Se il cavo di alimentazione rimane incastrato sotto o tra parti dell'apparecchio, è possibile che si verifichino cortocircuiti o scosse elettriche. Prestare attenzione a non inciampare nel cavo di alimentazione o nel cavo di collegamento, onde evitare che il supporto si capovolga o causi ferite.

Stabilire la posizione di installazione e collocarvi il supporto prima di installare il televisore.

Poiché il televisore è pesante, si consiglia di stabilire la posizione di installazione e di collocarvi il supporto trasparente prima di installare il televisore.

Nota

Non spingere né tirare il supporto trasparente mentre è collocato a terra. Diversamente, è possibile che i piedini in gomma alla base del supporto trasparente vengano rimossi.

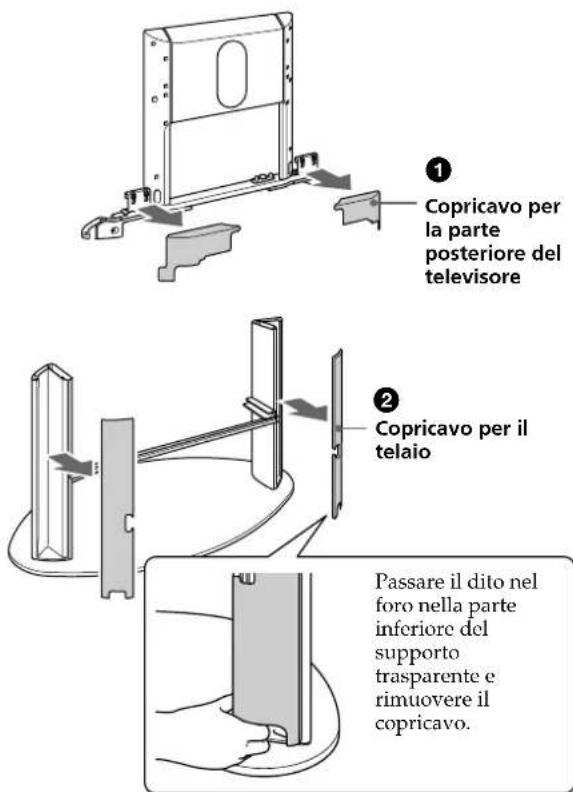

1 Rimuovere i copricavi.

① Estrarre i copricavi per la parte posteriore del televisore dal supporto trasparente. ② Rimuovere i copricavi per il telaio del supporto trasparente.

Copricavo per la parte posteriore del televisore Copricavo per il telaio Passare il dito nel foro nella parte inferiore del supporto trasparente e rimuovere il copricavo.

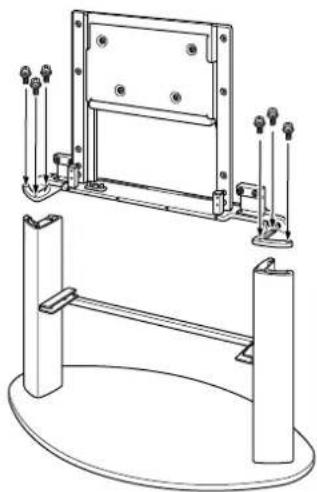

2 Posizionare il pannello posteriore sul telaio e fissarlo su entrambi i lati con le apposite viti di fissaggio in dotazione.

Installazione del televisore

1 Rimuovere il televisore dal supporto da tavolo.

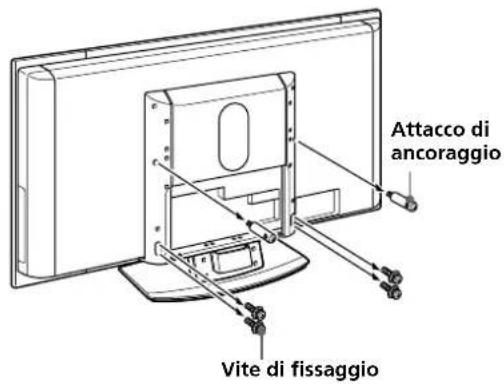

① Rimuovere le viti che fissano il televisore al supporto da tavolo.

Attacco di ancoraggio Vite di fissaggio

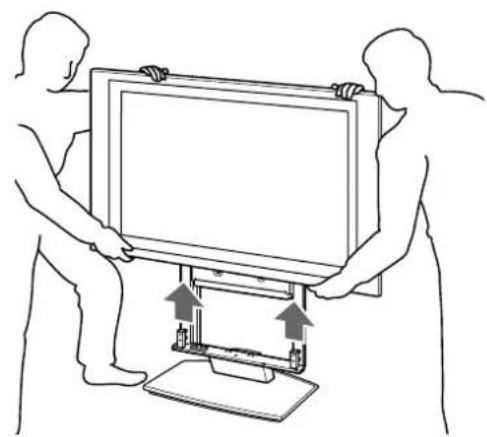

② Rimuovere il televisore dal supporto da tavolo.

2 Posizionare il televisore sul supporto trasparente.

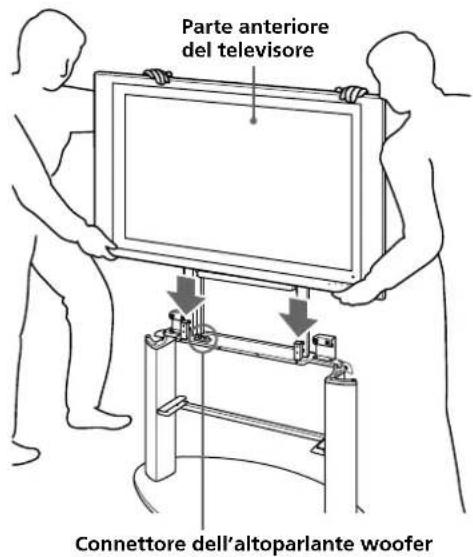

Collocare attentamente il televisore in modo che tale che i perni sul supporto trasparente vengano inseriti nelle guide del televisore.

Parte anteriore del televisore Connettore dell'altoparlante woofer

Parte inferiore del televisore

Connettore dell'altoparlante woofer

Guide

Note

• Non afferrare la parte trasparente situata sul lato inferiore del televisore, onde evitare che le mani restino incastrate al momento di installare il televisore sul supporto.
• T enere il televisore dal lato anteriore come illustrato sopra. Se il televisore viene tenuto dal lato posteriore, è possibile che le mani o le dita restino incastrate tra il televisore e il supporto.

3 Fissare il televisore.

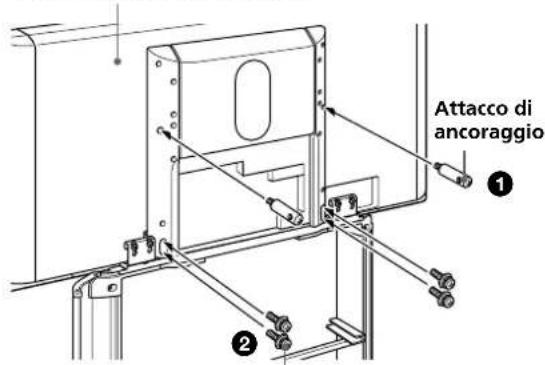

① Inserire gli attacchi di ancoraggio (rimosse nel passaggio ① della procedura 1) nei secondi fori per viti a partire dall'alto, sul lato sia sinistro che destro del telaio sul pannello posteriore, quindi serrarli per fissare il televisore in corrispondenza del centro del lato posteriore.
② Inserire le quattro viti di fissaggio (rimosse nel passaggio ① della procedura 1) nei fori oblughi sulla parte inferiore di entrambi i lati del telaio sul pannello posteriore e serrarle per fissare il televisore in corrispondenza della parte inferiore del lato posteriore.

Note

• Assicurarsi di serrare prima gli attacchi di ancoraggio, onde facilitare l'allineamento delle viti di fissaggio del televisore ai relativi fori.
- Se si impiega un cacciavite elettrico, impostare la coppia su 1,5 N·m circa.

Parte posteriore del televisore

Attacco di ancoraggio ① ②

Vite di fissaggio

Montaggio del ripiano in vetro

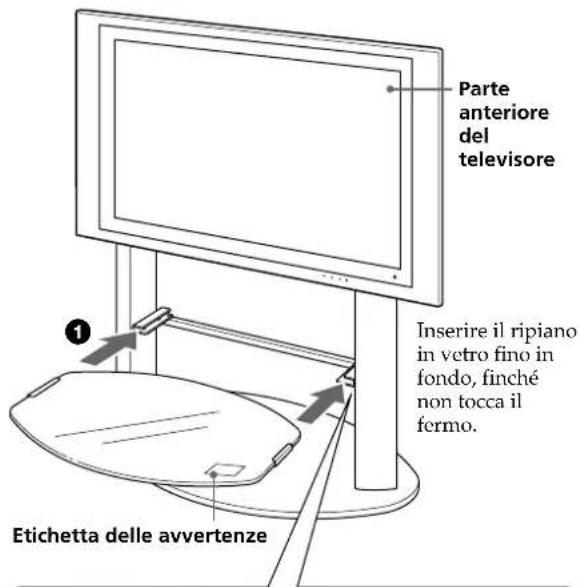

1 Montare il ripiano in vetro.

Inserire il ripiano in vetro nelle scanalature su entrambi i lati del telaio del supporto trasparente.
② Fissare il ripiano in vetro da sotto con le viti di fissaggio in dotazione (per il ripiano in vetro) come illustrato sotto.

Parte anteriore del televisore Inserire il ripiano in vetro fino in fondo, finché non tocca il fermo. 1 Etichetta delle avvertenze

Inserire la vite di fissaggio in modo che la testa a croce sia rivolta verso il basso, come illustrato a sinistra.

Note

• Inserire il ripiano in vetro dopo avere installato il televisore sul supporto trasparente. Diversamente, è possibile colpire il vetro con il televisore durante l'installazione causando danni al prodotto o ferite alle persone.
• Montare il ripiano in vetro sul supporto trasparente tenendo l'etichetta delle "avvertenze" sul ripiano in vetro posizionata nella parte anteriore destra, come illustrato.

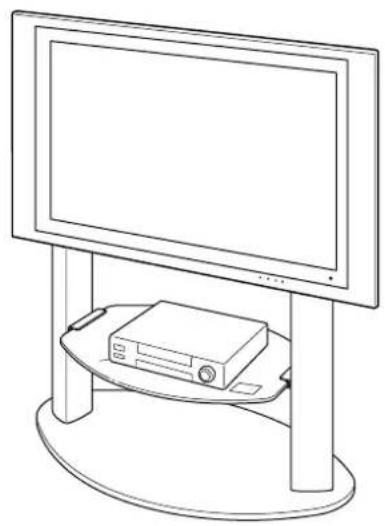

2 Installare il videoregistratore, lettore DVD e simili sul ripiano in vetro.

Raggruppamento dei cavi

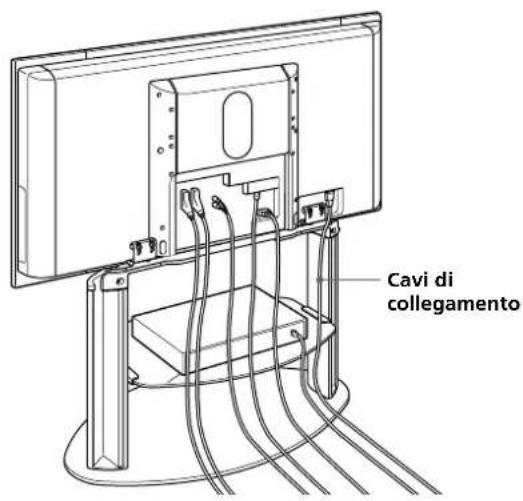

1 Collegare il cavo di alimentazione e i cavi di collegamento al televisore.

Cavi di collegamento

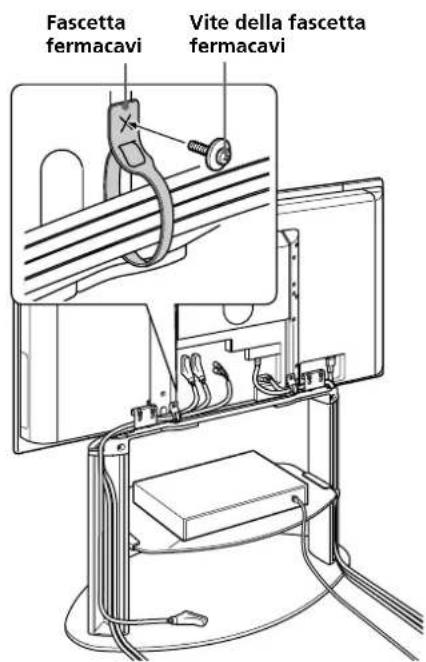

2 Legare insieme il cavo di alimentazione e i cavi di collegamento.

Montare la fascetta fermacavi sul supporto trasparente con la vite in dotazione (TP4 × 16) e passare i cavi attraverso la fascetta fermacavi.

Fascetta fermacavi Vite della fascetta fermacavi

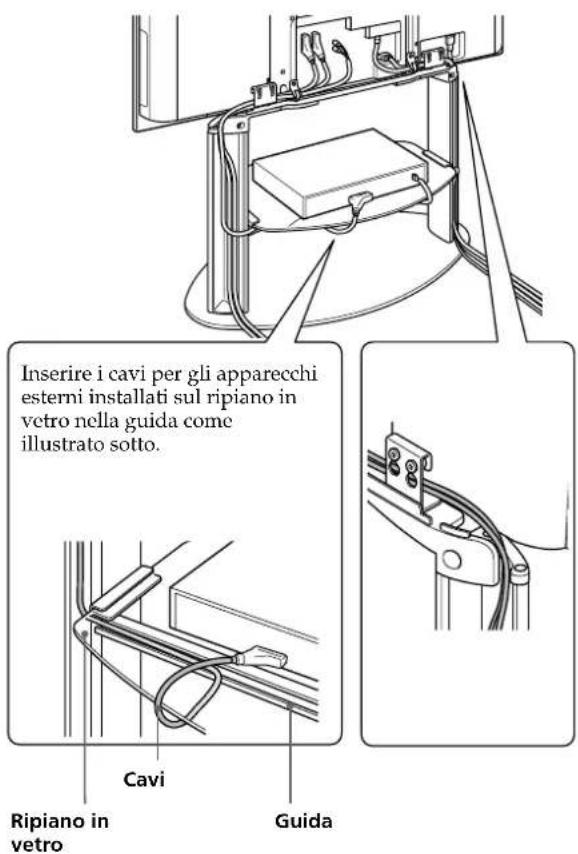

② Fare scorrere i cavi in proporzione identica attraverso le aperture nella parte superiore su entrambi i lati del telaio.

Inserire i cavi per gli apparecchi esterni installati sul ripiano in vetro nella guida come illustrato sotto. Cavi Ripiano in vetro Guida

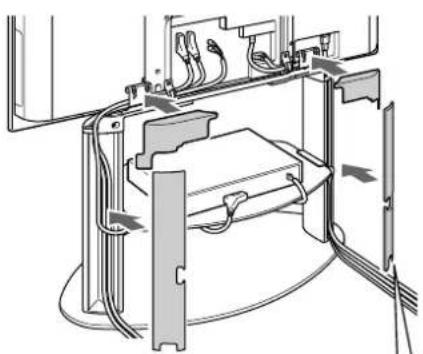

③ Riposizionare tutti i copricavi.

Allineare la parte esterna del copricavo alla scanalatura del telaio, quindi premere leggermente il copricavo verso il ripiano in vetro per fissarlo in posizione.

Verifica del funzionamento dell'altoparlante woofer

Il presente supporto trasparente è dotato di un altoparlante woofer. Accendere il televisore dopo l'installazione sul supporto trasparente e verificare se l'altoparlante woofer funziona correttamente. Se il televisore non è installato correttamente, l'altoparlante woofer non emetterà alcun suono.

Nota

La distanza tra il televisore e la parete può influire sui bassi emessi dall'altoparlante. Se è necessario regolare la qualità audio (frequenze dei bassi) dopo l'installazione, variare la distanza tra il supporto e la parete oppure regolare l'impostazione di livello del woofer attraverso le opzioni di menu del televisore. Vedere il manuale delle istruzioni del televisore per ulteriori informazioni sulla regolazione della qualità audio.

Misure di sicurezza per evitare che il supporto si capovolga

ATTENZIONE

Assicurarsi di prendere le dovute precauzioni in modo che il supporto non si capovolga. Diversamente, è possibile che il televisore si capovolga causando ferite. Fissare saldamente il televisore a una parete, colonna e simili onde evitare che si capovolga.

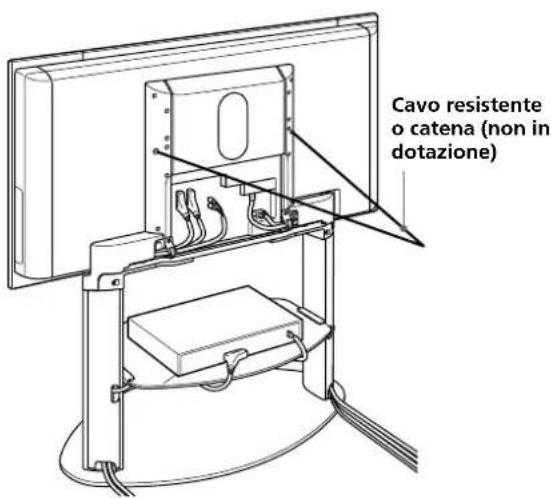

Preparare un cavo resistente o una catena e una staffa di ancoraggio a parete disponibili in commercio.

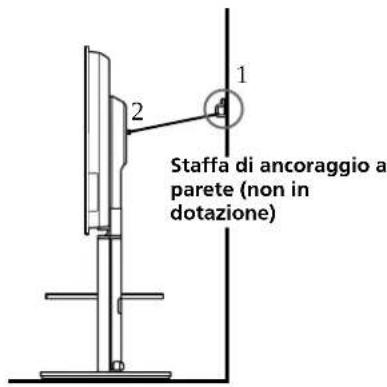

1 Fissare la staffa di ancoraggio a parete o ad una colonna sufficientemente solida.
2 Fare passare il cavo o la catena in entrambi i fori degli attacchi di ancoraggio, quindi fissare l'altra estremità del cavo o della catena alla staffa di ancoraggio a parete.

1 2 Staffa di ancoraggio a parete (non in dotazione)

Cavo resistente o catena (non in dotazione)

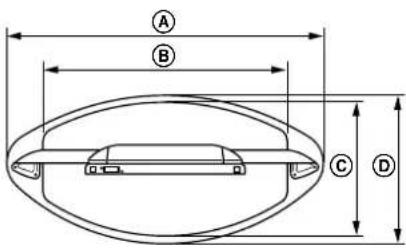

Caratteristiche tecniche

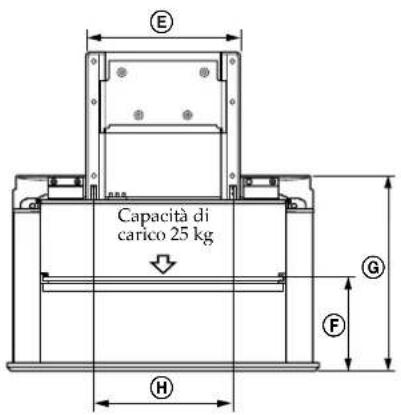

A B C D

Capacità di carico 25 kg E G F H

I J K L

		SU-PF3M SU-PF3L
Dimensioni: A mm B 712 852	975	1115
	C	470 470
	D	500 520
	E	524 524
	F	327 327
	G	691 691
	H	480 480
	I	115 115
	J	1104 1189
	K	234 244
	L	174 184
Peso: kg 32 36

ALTOPARLANTE

Altoparlante 10 cm (2)

Impedenza 4 Ω

Potenza max 50 W

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
