MANUALE UTENTE CDS3 BOWERS & WILKINS

Manuale di istruzioni ...16

Garanzia limitata .....18

Nederlands

Handleiding .....19

Garantie 21

Ελληνικά

Formato 5.1 (figura 2)

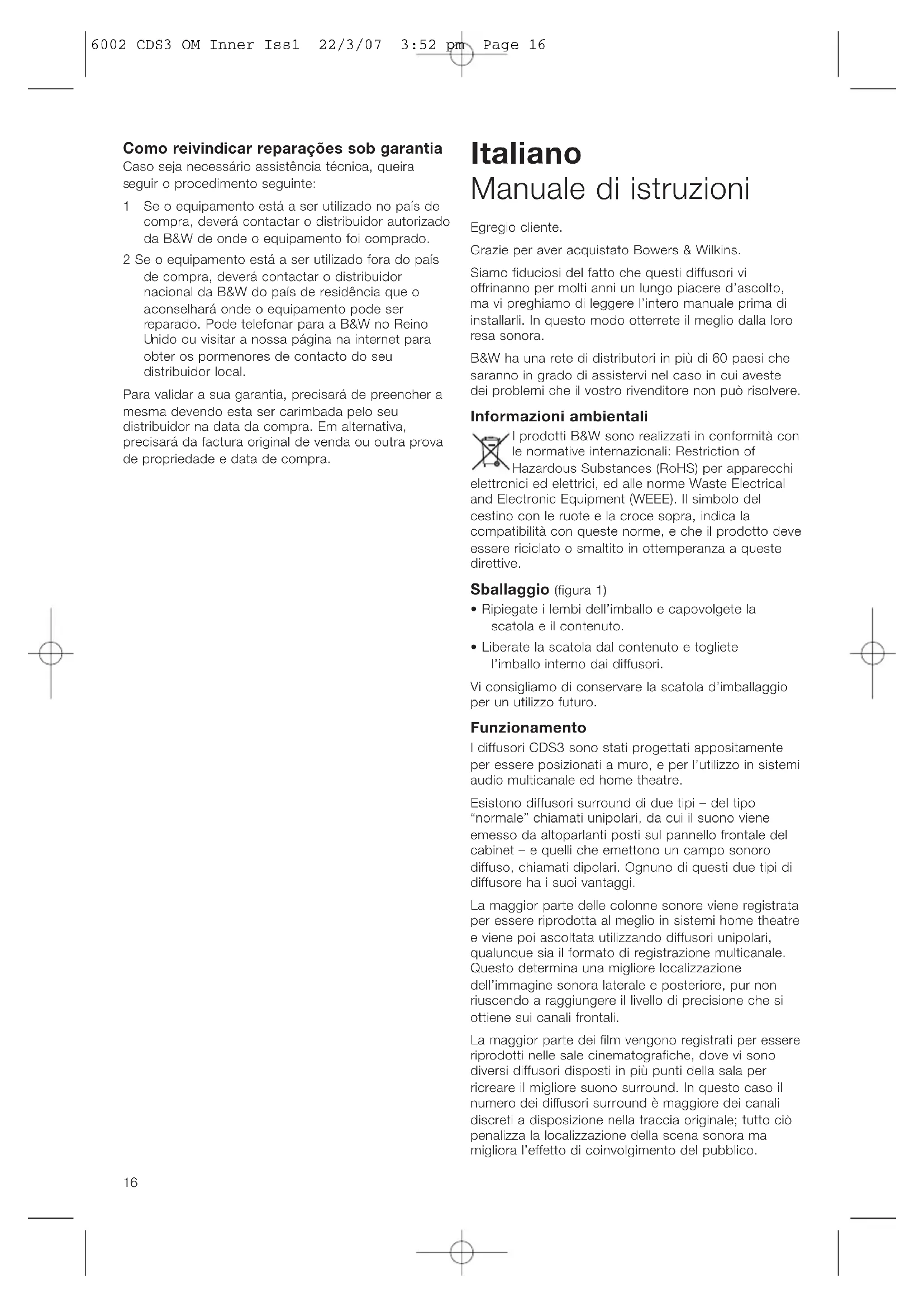

Manuale di istruzioni

Egregio cliente.

Grazie per aver acquistato Bowers & Wilkins.

Siamo fiduciosi del fatto che questi diffusori vi offrinanno per molti anni un lungo piacere d'ascolto, ma vi preghiamo di leggere l'intero manuale prima di installarli. In questo modo otterrete il meglio dalla loro resa sonora.

B&W ha una rete di distributori in più di 60 paesi che saranno in grado di assistervi nel caso in cui aveste dei problemi che il vostro rivenditore non può risolvere.

Informazioni ambientali

I prodotti B&W sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive.

Sballaggio (figura 1)

• Ripiegate i lembi dell'imballo e capovolgete la scatola e il contenuto.
• Liberate la scatola dal contenuto e togliete l'imballo interno dai diffusori.

Vi consigliamo di conservare la scatola d'imballaggio per un utilizzo futuro.

Funzionamento

I diffusori CDS3 sono stati progettati appositamente per essere posizionati a muro, e per l'utilizzo in sistemi audio multicanale ed home theatre.

Esistono diffusori surround di due tipi – del tipo “normale” chiamati unipolari, da cui il suono viene emesso da altoparlanti posti sul pannello frontale del cabinet – e quelli che emettono un campo sonoro diffuso, chiamati dipolari. Ognuno di questi due tipi di diffusore ha i suoi vantaggi.

La maggior parte delle colonne sonore viene registrata per essere riprodotta al meglio in sistemi home theatre e viene poi ascoltata utilizzando diffusori unipolari, qualunque sia il formato di registrazione multicanale. Questo determina una migliore localizzazione dell'immagine sonora laterale e posteriore, pur non riuscendo a raggiungere il livello di precisione che si ottiene sui canali frontali.

La maggior parte dei film vengono registrati per essere riprodotti nelle sale cinematografiche, dove vi sono diversi diffusori disposti in più punti della sala per ricreare il migliore suono surround. In questo caso il numero dei diffusori surround è maggiore dei canali discreti a disposizione nella traccia originale; tutto ciò penalizza la localizzazione della scena sonora ma migliora l'effetto di coinvolgimento del pubblico.

I diffusori dipolari sono più adatti a ricreare questo tipo di suono in un sistema da casa, utilizzando meno diffusori di un cinema. L'immagine sonora ottenuta con questo tipo di diffusori non sarà mai precisa come con i diffusori unipolari. Comunque, hanno il vantaggio di rendere più facile il bilanciamento del sistema in un locale molto ampio.

Ci sono diverse teorie sui diffusori surround da adottare per un sistema home theatre. La verità è che non esiste una soluzione perfetta per tutte le situazioni, e la scelta finale per ogni diversa applicazione è soggetta a diverse variabili, alcune delle quali porta a scelte totalmente discordi tra loro. Le CDS3 hanno la possibilità di essere utilizzate come diffusori unipolari o dipolari mediante un commutatore posto sulla parte anteriore, dietro la griglia di protezione. Potete quindi scegliere quale soluzione sia la migliore in rapporto alle caratteristiche della vostra sala di ascolto, alla sua ampiezza ed al materiale che deve essere riprodotto. Inoltre, dato che la risposta dei diffusori in termini di potenza e livello di segnale nella sala è sempre la stessa, potete variare questa impostazione a vostro piacimento senza preoccuparvi di dovere eseguire ogni volta la taratura dell'impianto quando passate da una modalità all'altra.

In modalità unipolare, sono attivi solo i due altoparlanti sul pannello frontale. In modalità dipolare, il tweeter frontale viene disattivato; vengono attivati gli altoparlanti laterali e la frequenza di crossover per le basse frequenze viene abbassata. Gli altoparlanti laterali sono collegati fuori fase tra loro, per ricreare una zona sonora che si estende a forma di cono tra gli angoli ed il muro. Se l'ascoltatore si posiziona all'interno di questa zona, sentirà meno la localizzazione della scena sonora ma sentirà il suono riempire meglio l'ambiente; in questo modo viene ricreato un campo sonoro diffuso più naturale.

Posizionamento

Accertatevi di avere scelto la posizione ottimale dei diffusori prima di fissarli al muro.

Per trarre i migliori vantaggi da entrambi i modi di funzionamento, i diffusori dovrebbero essere posizionati in modo che l'ascoltatore sia seduto all'interno della zona creata dai diffusori dipolari.

Sistema 5.1 (figura 2)

Posizionate i diffusori ai lati e leggermente indietro, rispetto al centro della zona di ascolto.

Sistema 6.1 e 7.1 (figura 3)

Raccomandiamo l'uso di 4 diffusori surround, anche quando utilizzate un sistema 6.1.

Posizionate i diffusori laterali allineandoli con il centro della zona di ascolto.

Posizionate i diffusori posteriori dietro la zona di ascolto come indicato sull'illustrazione.

Tutti i sistemi

I diffusori surround devono essere posizionati normalmente a circa 60 cm al di sopra dell'altezza dell'orecchio dell'ascoltatore. (figura 4) Possono essere comunque posizionate ad altezze maggiori se necessario, inoltre la CDS3 può anche essere inserita in una apposita cavità nel soffitto.

I diffusori devono essere orientati in base alla polarità positiva e negativa. La polarità è indicata con una freccia posta sulla targhetta sul retro del cabinet, che punta in direzione del polo positivo. (figura 5)

Per ottimizzare la riproduzione della scena sonora dalla parte frontale alla parte posteriore della stanza e viceversa, quando i diffusori sono utilizzati in modalità dipolare, assicuratevi che i diffusori laterali abbiano il polo positivo (indicato dalla freccia) verso la parte frontale della stanza, e che i diffusori posteriori abbiano il polo positivo (indicato dalla freccia) verso il centro del muro posteriore. (figura 6)

Campi magnetici dispersi

Le unità altoparlanti creano campi magnetici dispersi che si estendono al di là del cabinet. Vi raccomandiamo di tenere lontani i prodotti sensibili ai campi magnetici (televisori, schermi per computer, dischi per computer, tessere magnetiche, nastri audio e video e simili), almeno a 0,5 m dal diffusore. Schermi LCD e plasma non subiscono nessuna influenza dai campi magnetici.

Collegamenti (Figura 7)

Tutti i collegamenti dovrebbero essere fatti a impianto spento.

Ci sono due coppie di terminali sulla parte posteriore di ogni diffusore, che consentono il bi-wiring nel caso si volesse effettuare. Alla consegna, entrambe le coppie dei terminali sono collegate insieme da ponticelli di alta qualità per un utilizzo con singolo cavo bipolare. Per il collegamento a cavo singolo, lasciate i ponticelli ed utilizzate entrambe le coppie di terminali sul diffusore.

I terminali con chiusura a pressione accettano cavi spellati. Premete sulla parte finale del terminale per accedere al foro laterale.

Fissaggio dei diffusori

Fissaggio su muri già esistenti

Usate un attrezzo apposito per localizzare il telaio portante dietro i pannelli di cartongesso.

Usate la dima in dotazione per segnare la posizione del diffusore. Il bordo esterno della dima corrisponde all'ingombro interno del telaio. Fate attenzione che la dima non sia posta in corrispondenza del telaio del muro, altrimenti si potrebbero avere problemi nel posizionare correttamente le pinze di fissaggio del diffusore.

Segnate sul muro con una matita seguendo i bordi interni delle aperture della dima. Seguite le linee e praticate una apertura. (figura 8)

Fissaggio su muri di nuova costruzione

Dopo che il telaio del muro è stato montato, prima che siano installati i pannelli in cartongesso, fissate il kit di premontaggio (PMK), seguendo le istruzioni accluse al kit. (figura 9) I pannelli in cartongesso possono quindi essere forati in corrispondenza dei PMK e rifinit.

Tutte le applicazioni

Portate i cavi fino alla apertura. Assicuratevi che i cavo ed ogni altro componente nella cavità sia ben fissato e non si muova, sia per quanto riguarda la sicurezza che per il rumore che provocherebbe.

Inserite del materiale isolante nella cavità del muro tra i lati dell'apertura e le barre verticali del telaio e sopra e sotto l'apertura per almeno 15 cm o più. Materiali indicati possono essere lana di roccia, fibra di vetro, venduti anche come isolanti termici, o fibra di poliestere. Possono essere usati anche pannelli in gommapiuma, ma devono essere del tipo a cella aperta. La gommapiuma del tipo a cella chiusa, comunemente venduta non è adatta. (figura 10)

Inserite il telaio a muro in posizione e bloccatelo. Per bloccarlo dovete avvitare le pinze di bloccaggio. Nel momento iniziale in cui avvitate la vite la pinza si metterà in posizione, continuando ad avvitare la bloccherete contro la parete. In installazioni su muri già esistenti senza il PMK, fate attenzione a non stringere troppo le pinze, altrimenti il cartongesso potrebbe rompersi e precludere le possibilità di fissaggio. (figura 11)

È consigliabile provvedere alla rifinitura in questo momento, prima che i diffusori siano installati. Il telaio a muro può essere pitturato con normale vernice per muri. Non pitturate mai la griglia di protezione, potrebbero ostruirsi i fori e bloccare l'emissione del suono. Non pitturate i diffusori. La combinazione di una griglia di protezione davanti ad un telaio nero assicura che non sia quasi visibile il telaio della griglia, anche se di tessuto bianco.

Collegate il cavo al diffusore come descritto nella sezione “Collegamenti” ed avvitate il diffusore sul telaio a muro con le viti a testa piatta in dotazione.

Le griglie devono essere montate a pressione sul telaio, ma prima di fissarle, selezionate la configurazione unipolare o dipolare desiderata del diffusore (vedi sotto) ed effettuate la taratura del sistema seguendo le istruzioni del vostro processore.

Selezione modalità di funzionamento (figura 11)

Utilizzate il commutatore sul pannello anteriore per selezionare la modalità unipolare o dipolare. Con il commutatore su ●il diffusore è in modalità unipolare, su ●●è in modalità dipolare.

Fate delle prove per scegliere la configurazione che più vi soddisfa. Le configurazioni tipiche sono:

• Tutti i diffusori surround unipolari
  • Diffusori laterali dipolari, diffusori posteriori unipolari
  • Tutti i diffusori surround dipolari

E anche possibile, ma abbastanza insolito, impostare i diffusori laterali su unipolare ed i posteriori su dipolare.

Manutenzione

Per pulire il tessuto delle griglie, una volta rimosse dal cabinet, potete utilizzare una spazzola per panni o un aspirapolvere con un accessorio adeguato.

Fate attenzione a non toccare gli altoparlanti, specialmente i tweeter, che potrebbero danneggiarsi.

Garanzia limitata

Questo prodotto è stato progettato e fabbricato secondo i più alti standard qualitativi. Tuttavia, nell'improbabile caso di un guasto o malfunzionamento, B&W Group Ltd. e i suoi distributori nazionali garantiscono parti sostitutive e mano d'opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore ufficiale B&W.

Questa garanzia limitata è valida per un periodo di cinque anni dalla data di acquisto o di due anni per i componenti elettronici, diffusori attivi inclusi.

Termini e condizioni

1 La garanzia è limitata alla sola riparazione delle apparecchiature. La garanzia non copre i costi di trasporto o nessun altro tipo di costo, né i rischi derivanti dalla rimozione, il trasporto e l'installazione dei prodotti.
2 La garanzia è valida solo per l'acquirente originario e non è trasferibile.
3 Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell'acquisto e non è applicabile nei seguenti casi:

a. danni causati da installazione, connessione o imballaggio incorretti,
b. danni causati da un uso inadeguato del prodotto, diverso dall'uso specificato nel manuale dell'utente, negligenza, modifiche o impiego di componenti non fabbricati o autorizzati da B&W,
c. danni causati da apparecchiature ausiliarie difettose o inadatte,

d. danni causati da incidenti, fulmini, acqua, fiamme, calore, guerra, disordini pubblici o altra causa al di fuori del ragionevole controllo di B&W e dei suoi ufficiali distributori,

e. quando il numero di serie del prodotto è stato alterato, cancellato, rimosso o reso illeggibile,

f. se riparazioni o modifiche sono state effettuate da personale non autorizzato.

4 Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabiliti per legge.

Riparazioni in garanzia

Se sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito:

1 Se le apparecchiature sono utilizzate nel paese in cui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate.
2 Se le apparecchiature non sono utilizzate nel paese in cui sono state acquistate, contattare il distributore nazionale B&W nel paese di residenza,

che sarà in grado di fornire i dettagli della ditta incaricata delle riparazioni. Contattare B&W nel Regno Unito o visitare il sito web per i dettagli dei vari distributori di zona.

Per ricevere assistenza in garanzia, bisognerà esibire, compilata e timbrata dal rivenditore il giorno dell'acquisto, il tagliando di garanzia e lo scontrino d'acquisto originale o altro tipo di prova d'acquisto con data d'acquisto.
