MANUALE UTENTE KG911 BLACK & DECKER

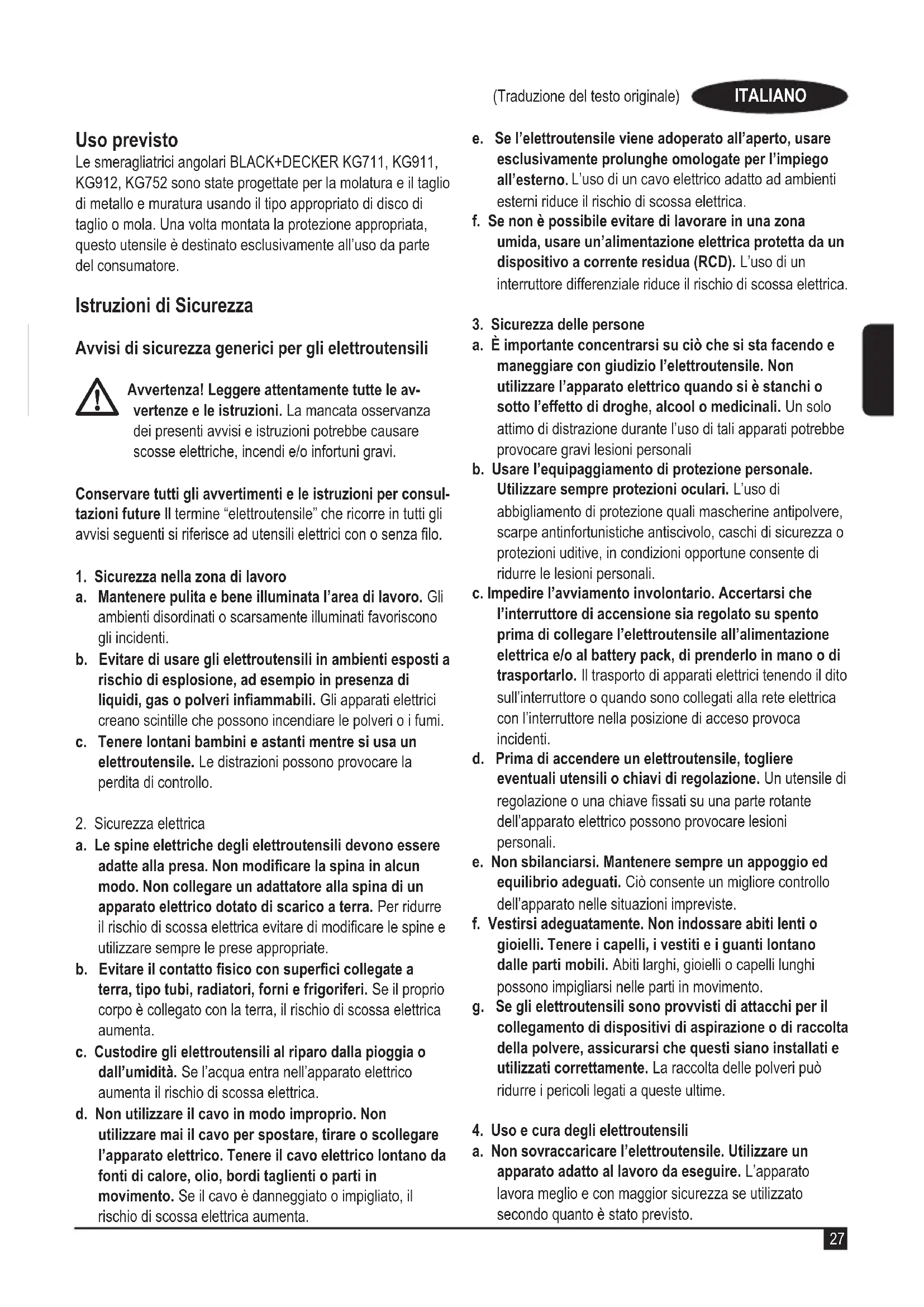

Avvertenza! Leggere attentamente tutte le av- vertenze e le istruzioni. La mancata osservanza dei presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi. Conservare tutti gli avvertimenti e le istruzioni per consul- tazioni future Il termine “elettroutensile” che ricorre in tutti gli avvisi seguenti si riferisce ad utensili elettrici con o senza lo.

1. Sicurezza nella zona di lavoro

a. Mantenere pulita e bene illuminata l’area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti. b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi. c. Tenere lontani bambini e astanti mentre si usa un elettroutensile. Le distrazioni possono provocare la perdita di controllo.

2. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Non modicare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modicare le spine e utilizzare sempre le prese appropriate. b. Evitare il contatto sico con superci collegate a terra, tipo tubi, radiatori, forni e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta. c. Custodire gli elettroutensili al riparo dalla pioggia o dall’umidità. Se l’acqua entra nell’apparato elettrico aumenta il rischio di scossa elettrica. d. Non utilizzare il cavo in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l’apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta. e. Se l’elettroutensile viene adoperato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. L’uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica. f. Se non è possibile evitare di lavorare in una zona umida, usare un’alimentazione elettrica protetta da un dispositivo a corrente residua (RCD). L’uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non utilizzare l’apparato elettrico quando si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali apparati potrebbe provocare gravi lesioni personali b. Usare l’equipaggiamento di protezione personale. Utilizzare sempre protezioni oculari. L’uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali. c. Impedire l’avviamento involontario. Accertarsi che l’interruttore di accensione sia regolato su spento prima di collegare l’elettroutensile all’alimentazione elettrica e/o al battery pack, di prenderlo in mano o di trasportarlo. Il trasporto di apparati elettrici tenendo il dito sull’interruttore o quando sono collegati alla rete elettrica con l’interruttore nella posizione di acceso provoca incidenti. d. Prima di accendere un elettroutensile, togliere eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave ssati su una parte rotante dell’apparato elettrico possono provocare lesioni personali. e. Non sbilanciarsi. Mantenere sempre un appoggio ed equilibrio adeguati. Ciò consente un migliore controllo dell’apparato nelle situazioni impreviste. f. Vestirsi adeguatamente. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l’elettroutensile. Utilizzare un apparato adatto al lavoro da eseguire. L’apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.28 (Traduzione del testo originale) ITALIANO b. Non utilizzare elettroutensili con interruttori difettosi. Qualsiasi apparato elettrico che non possa essere controllato tramite l’interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o il battery pack dall’elettroutensile prima di regolarlo, sostituirne gli accessori o di riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l’apparato accidentalmente. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l’uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte. e. Sottoporre gli elettroutensili a regolare manutenzione. Vericare che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell’elettroutensile. Se danneggiato, far riparare l’apparato elettrico prima dell’uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione. f. Mantenere aflati e puliti gli strumenti da taglio. La manutenzione corretta degli utensili da taglio con bordi aflati riduce le probabilità di inceppamento e ne facilita il controllo. g. Utilizzare l’elettroutensile, gli accessori e le punte in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare. L’utilizzo dell’apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.

a. Fare riparare l’elettroutensile esclusivamente da personale specializzato e solo usando pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparato elettrico. Altri avvisi di sicurezza per gli elettroutensili

Avvertenza! Ulteriori avvisi di sicurezza per le operazioni di levigatura, sabbiatura, lucidatura o taglio abrasivo u Questo elettroutensile è destinato all’uso come smer- igliatrice, sabbiatrice o utensile di taglio. Leggere at- tentamente tutte le avvertenze, istruzioni, illustrazioni e speciche fornite con l’apparato. La mancata os- servanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi . u L’esecuzione di operazioni per le quali l’elettroutensile non è stato progettato comporta dei rischi e può causare lesioni personali. u Non utilizzare accessori non progettati appositamente o non consigliati dal produttore dell’elettroutensile. Anche se un accessorio può essere collegato all’elettroutensile, ciò non ne garantisce la sicurezza di utilizzo. u La velocità nominale dell’accessorio deve es- sere almeno pari alla velocità massima indicata sull’elettroutensile. Gli accessori fatti funzionare a una velocità superiore a quella nominale possono rompersi e disintegrarsi. u Il diametro esterno e lo spessore dell’accessorio devono rientrare nei limiti previsti per l’elettroutensile. Non è possibile proteggere o controllare adeguatamente gli accessori di dimensioni errate. u L’attacco lettato degli accessori deve corrispondere alla lettatura del mandrino della smerigliatrice. Per gli accessori montati tramite ange, il foro dell’albero dell’accessorio deve corrispondere al diametro di posizionamento della angia. Gli accessori che non corrispondono alla struttura di montaggio dell’apparato non mantengono l’equilibrio, vibrano eccessivamente e possono causare la perdita di controllo. u Non utilizzare accessori danneggiati. Prima di ogni utilizzo controllare gli accessori afnché sulle mole diamantate non vi siano scheggiature e lesioni e non siano presenti crepe o segni eccessivi di usura sul platorello. Se l’elettroutensile o l’accessorio è caduto, vericare eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato o installato un accessorio, vericare che l’operatore e le altre persone siano lontane dal piano dell’accessorio in rotazione e far girare l’apparato a vuoto alla massima velocità per un minuto. Gli accessori danneggiati nor- malmente si rompono durante questa fase di verica. u Indossare dispositivi di protezione individuale. A seconda delle operazioni, utilizzare una maschera o occhiali di protezione. Se opportuno, indossare una mascherina antipolvere, protezioni acustiche, guanti e un grembiule da lavoro in grado di arrestare fram- menti abrasivi o di lavorazione di piccole dimensioni. La protezione oculare deve impedire ai detriti volanti generati dalle varie operazioni di raggiungere gli occhi. La maschera antipolvere o il respiratore devono essere in grado di ltrare le particelle generate dalle operazioni. L’esposizione prolungata a rumori di alta intensità può causare la perdita dell’udito. u Tenere i non addetti ai lavori a distanza di sicurezza dalla zona di lavoro. Chiunque acceda alla zona di29 (Traduzione del testo originale) ITALIANO lavoro deve indossare abbigliamento di protezione adeguato. Frammenti del pezzo da lavorare o di un ac- cessorio rotto possono volare via e causare lesioni al di là dell’immediata area di lavoro. u Sostenere l’elettroutensile soltanto mediante supporti dotati di superci isolanti, quando si eseguono oper- azioni in cui l’accessorio di taglio potrebbe toccare cavi elettrici nascosti o il proprio cavo di alimentazi- one Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile e possono provocare la folgorazione dell’operatore. u Posizionare il cavo lontano dall’accessorio in rotazi- one. In caso di perdita di controllo, il cavo può essere tagliato o impigliato e potrebbe avere una forza tale da trascinare la mano o il braccio dell’operatore verso l’accessorio in rotazione. u Non appoggiare mai l’elettroutensile nché l’accessorio non si è completamente arrestato. L’accessorio in rotazione potrebbe fare presa sulla su- percie e trascinare l’elettroutensile, facendone perdere il controllo. u Non azionare l’elettroutensile mentre lo si trasporta sul anco. Un contatto accidentale con l’accessorio in rotazione può farlo impigliare ai vestiti e trascinarlo verso il corpo dell’operatore. u Pulire regolarmente le prese d’aria dell’elettroutensile. La ventola del motore può attirare la polvere all’interno dell’alloggiamento e l’accumulo eccessivo di metallo polverizzato può causare pericoli elettrici. u Non utilizzare l’elettroutensile vicino a materiali in- ammabili. Le scintille possono far incendiare i materiali. u Non utilizzare accessori che richiedono refrigeranti liquidi. L’utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche. Nota: l’avvertenza riportata sopra non si applica agli elettroutensili specicamente progettati per l’uso con un sistema di raffreddamento a liquido. Rimbalzo e relative avvertenze Il rimbalzo è una reazione improvvisa provocata da mole, pla- torelli, spazzole o qualsiasi altro accessorio in rotazione che rimanga pinzato o impigliato. Ciò provoca un arresto imme- diato dell’accessorio rotante, che, a sua volta, causa la perdita di controllo dell’elettroutensile. Quest’ultimo viene spinto nella direzione opposta rispetto alla rotazione dell’accessorio nel punto in cui è stato trattenuto. Ad esempio, se un disco abrasivo è impigliato o pinzato dal pezzo da lavorare, il bordo della mola penetrato nel punto pinzato può scavare nel materiale e causare lo scavalca- mento o il rimbalzo della mola. La mola può saltare sia verso l’operatore che in direzione opposta, a seconda della direzi- one del movimento della mola nel punto pinzato. In queste condizioni è possibile che i dischi abrasivi si spezzino. Il rimbalzo è il risultato di un uso sbagliato dell’elettroutensile e/o di metodi o condizioni di lavoro scorretti e può essere evitato prendendo le appropriate precauzioni, come descritto di seguito: u Mantenere una salda presa sull’elettroutensile e scegliere una posizione per corpo e braccia che sia in grado di resistere alle forze di rimbalzo. Utilizzare sempre l’impugnatura ausiliaria, se presente, per of- frire la massima resistenza al rimbalzo o alla reazione di coppia durante l’avviamento. L’operatore può frenare la reazione di coppia o la forza di rimbalzo, se vengono prese le precauzioni adatte. u Non porre mai le mani vicino all’accessorio in ro- tazione. L’accessorio potrebbe rimbalzare sulle mani dell’operatore. u L’operatore non deve posizionarsi nella zona in cui si potrebbe dirigere l’elettroutensile in caso di rimbalzo. Il rimbalzo spinge l’elettroutensile nella direzione opposta al movimento della mola nel punto in cui si impiglia. u Prestare particolare attenzione quando si lavorano angoli, estremità appuntite, ecc. Evitare di far rim- balzare o impigliare l’accessorio. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l’accessorio in rotazione e a causare la perdita di controllo o il rimbalzo dell’elettroutensile. u Non collegare una lama da motosega per legno o una lama da sega dentata. Queste lame creano rimbalzi e perdita di controllo frequenti. Avvertenze di sicurezza speciche per operazioni di smerigliatura e taglio abrasivo u Usare esclusivamente i tipi di mola raccomandati per il proprio elettroutensile e le protezioni speciche progettate per la mola selezionata. Le mole non con- cepite per l’elettroutensile non possono essere protette adeguatamente e non sono sicure. u La supercie di smerigliatura delle mole premute al centro deve essere montata al di sotto del piano della linguetta di protezione. Non è possibile fornire una pro- tezione adeguata a una mola non montata correttamente che sporge attraverso il piano della linguetta di protezione. u La protezione deve essere ssata saldamente all’elettroutensile e posizionata per garantire la mas- sima sicurezza, in modo che la mola sporga il meno possibile verso l’operatore. La protezione serve per proteggere l’operatore da frammenti di mole spezzate, da30 (Traduzione del testo originale) ITALIANO un contatto accidentale con la mola e dalle scintille che potrebbero incendiare gli indumenti. u Le mole vanno usate solo nelle operazioni per cui sono raccomandate. Per esempio, non si deve es- eguire una lavorazione di smerigliatura con la mola da taglio abrasivo. Le mole da taglio abrasivo sono proget- tate per la smerigliatura periferica. Forze laterali applicate a queste mole possono causarne la frantumazione. u Per le mole utilizzare sempre ange non danneggiate, della dimensione e forma corrette per quella mola. Se le ange sono adeguate, supportano la mola e ne riducono la possibilità di rottura. Le ange per le mole da taglio abrasivo possono differire dal quelle per le mole smerigliatrici. u Non utilizzare mole usurate di elettroutensili più potenti. Le mole progettate per elettroutensili più potenti non sono adatte alle maggiori velocità degli elettroutensili più piccoli e si possono spaccare. Addizionali avvisi di sicurezza specici per le operazioni di taglio con abrasivo u Non inceppare il disco di taglio e non esercitare una pressione eccessiva. Non provare a fare tagli troppo profondi. Una sollecitazione eccessiva del disco aumenta il carico e la suscettibilità del disco stesso a piegarsi o a incepparsi nel taglio con la possibilità di contraccolpi o di rottura del disco. u Non posizionare il corpo in linea con il disco rotante e neppure dietro di esso. Quando la mola si muove nella direzione di allontanamento dal corpo, il possibile rimbalzo pun spingere la mola in rotazione e l’apparato proprio verso di se. u Se il disco si inceppa, oppure quando, per una qualsiasi ragione, si interrompe l’operazione di taglio, spegnere l’elettroutensile e tenerlo fermo nel pezzo no a quando il disco si arresta del tutto. Non tentare mai di rimuovere il disco da taglio mentre la mola è in movimento, altrimenti può rimbalzare. Esaminare e prendere azioni correttive per eliminare le cause che inceppano la lama. u Non riprendere l’operazione di taglio nel pezzo. Far raggiungere la massima velocità alla mola e poi rientrare con attenzione nel taglio. La mola può incep- parsi, scavalcare o rimbalzare se l’apparato elettrico viene riavviato quando ancora è dentro al pezzo in lavorazione. u Sorreggere i pannelli o i pezzi di grandi dimensioni per contenere al massimo il rischio che il disco si inceppi e causi un contraccolpo. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti sotto al pezzo da entrambi i lati, vicino la linea di taglio e alle estremitr del pannello, da entrambi i lati della mola. u Prestare una maggiore attenzione quando si pratica un “taglio di cavità” in pareti esistenti o in altre zone con scarsa visibilità. La parte sporgente della mola pun tagliare tubi del gas o dell’acqua, cavi elettrici o anche oggetti che possono provocare il ribalzo. Avvisi di sicurezza specici per le operazioni di levigatura u Non usare dischi di levigatura di dimensioni maggio- rate. Seguire i consigli del fabbricante quando si sceg- lie la carta vetrata. Una carta vetrata che sporga oltre il platorello di sabbiatura presenta il rischio di lacerazioni e può restare impigliata, strappare il disco o rimbalzare. Avvisi di sicurezza specici per le operazioni di lucidatura u Non lasciare che né le parti allentate della cufa di lucidatura né le cordicelle di ssaggio girino libera- mente. Riavvolgere o tagliare eventuali cordicelle di ssaggio pendenti. Le cordicelle pendenti o rotanti possono intrappolare le dita dell’operatore o impigliarsi sul pezzo da lavorare. Sicurezza altrui u Questo apparecchio non è stato progettato per impiego da parte di persone (o bambini) portatrici di handicap sici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza. u I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. Rischi residui. L’utilizzo dell’apparecchio può comportare altri rischi non contemplati negli avvisi di sicurezza qui riportati. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Pur osservando le norme di sicurezza e utilizzando dispositivi di protezione adeguati, certi rischi non possono essere evitati. Sono inclusi: u Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento. u Lesioni causate o subite durante la sostituzione di parti, lame o accessori. u Lesioni causate dall’impiego prolungato di un elettroutensile. Quando si usa qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause. u Menomazioni uditive.31 (Traduzione del testo originale) ITALIANO u Rischi per la salute causati dall’aspirazione di polvere generata dall’utilizzo dell’elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l’MDF.) Vibrazioni I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN60745 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell’esposizione. Avvertenza! Il valore delle emissioni di vibrazioni durante l’impiego effettivo dell’elettroutensile può variare da quello dichiarato a seconda delle modalità d’uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato. Quando si valuta l’esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/CE destinata alla protezione delle persone che usano regolar- mente gli elettroutensili nello svolgimento delle proprie man- sioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’utensile è usato, oltre a tenere in conto tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile è spento, quelli in cui è acceso ma a riposo e quelli in cui è effettivamente utilizzato. Etichette sull’apparato Sull’elettroutensile sono presenti i seguenti simboli assieme al codice data:

Avvertenza! Per ridurre il rischio di infortuni, l’utente deve leggere il manuale d’uso.

Indossare occhiali di sicurezza quando si usa l’elettroutensile.

Indossare otoprotezioni quando si usa questo elettroutensile. Sicurezza elettrica

Il doppio isolamento di cui è provvisto l’elettrodomestico rende superuo il lo di terra. La fornitura del voltaggio e della corrente deve essere conforme alle speciche indicate sulla targa. u In caso di danneggiamento del lo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare eventuali pericoli. Caratteristiche Questo elettrodomestico presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore acceso/spento

Assemblaggio Avvertenza! Prima di montare l’elettroutensile, assicurarsi che sia spento e scollegato dalla presa di corrente. Montaggio e smontaggio della protezione (g. A) L’elettroutensile è dotato di protezione adatta solo alle operazioni di smerigliatura. Se deve invece essere usato per il taglio, è necessario montare una protezione specica, idonea a tale operazione. Una protezione idonea alle operazioni di taglio, numero di parte 1004702-27 per il modello KG711/ KG911 e 1004702-28 per il KG912/KG752, è reperibile presso i centri di assistenza BLACK+DECKER. Montaggio e smontaggio della protezione (g. A) solo KG912 L’elettroutensile è dotato di protezione adatta solo alle operazioni di taglio. Se deve invece essere usato per la smerigliatura, è necessario montare una protezione specica, idonea a tale operazione. Per le operazioni di smerigliatura è disponibile la protezione parte n. 1004702-36 , reperibile presso i centri di assistenza BLACK & DECKER. Montaggio u Poggiare la smerigliatrice angolare su un tavolo, con l’alberino (5) in su. u Allineare le linguette (8) alle tacche (9). u Premere la protezione (4) verso il basso e ruotarla sulla posizione richiesta. u Avvitare e serrare la vite (6). u Per rimuovere la protezione, allentare la vite. Avvertenza! Non usare mai l’elettroutensile senza la protezi- one. Montaggio dell’impugnatura laterale u Avvitare l’impugnatura laterale (2) in uno dei fori di ssag- gio nell’elettroutensile. Avvertenza! Usare sempre l’impugnatura laterale. Montaggio e rimozione dei dischi di smerigliatura o di taglio (g. B - D) Usare sempre il corretto tipo di disco per l’applicazione in oggetto. Usare sempre dischi con diametro e alesaggio di misura corretta (vedere i dati tecnici).32 (Traduzione del testo originale) ITALIANO Montaggio u Montare la protezione come descritto qui sopra. u Appoggiare la angia interna (10) sull’alberino (5) come illustrato (g. B). Vericare che la angia sia correttamente situata sui lati piatti dell’alberino. u Appoggiare il disco (11) sull’alberino (5) come illustrato (g. B). Se il disco ha un centro convesso (12), accertarsi che sia rivolto verso la angia interna. u Vericare che il disco si centri correttamente sulla angia interna. u Appoggiare la angia esterna (13) sull’alberino. Quando si monta un disco di smerigliatura, il centro sollevato sulla angia esterna deve essere rivolto verso il disco (A in g. C). Quando si monta un disco di taglio, il centro sol- levato sulla angia esterna deve essere rivolto dalla parte opposta al disco (B in g. C). u Tenere premuto il blocco dell’alberino (3) e serrare la angia esterna usando la chiave a due perni (14) (g. D). Smontaggio u Tenere premuto il blocco dell’alberino (3) e allentare la angia esterna (13) usando la chiave a due perni (14) (g. D). u Rimuovere la angia esterna (13) e il disco (11). Montaggio e rimozione dei dischi di levigatura (gg. D ed E) Per la levigatura, è necessario usare un tampone di rinforzo. Tale tampone di rinforzo è reperibile quale accessorio presso il rivenditore BLACK+DECKER di zona. Montaggio u Appoggiare la angia interna (10) sull’alberino (5) come illustrato (g. E). Vericare che la angia sia correttamente situata sui lati piatti dell’alberino. u Inlare il tampone di rinforzo (15) sull’alberino. u Posizionare il disco di levigatura (16) sul tampone di rinforzo. u Appoggiare la angia esterna (13) sull’alberino con il centro sollevato rivolto dalla parte opposta al disco. u Tenere premuto il blocco dell’alberino (3) e serrare la angia esterna usando la chiave a due perni (14) (g. D). Vericare che la angia esterna sia montata correttamente e che il disco sia serrato saldamente. Smontaggio u Tenere premuto il blocco dell’alberino (3) e allentare la angia esterna (13) usando la chiave a due perni (14) (g. D). u Smontare la angia esterna (13), il disco di levigatura (16) e il tampone di rinforzo (15). Utilizzo Avvertenza! Lasciare che l’elettroutensile funzioni al suo ritmo. Non sovraccaricarlo. u Stendere con attenzione il cavo per evitare di tagliarlo accidentalmente. u Aspettarsi tutta una serie di scintille quando il disco di smerigliatura o di taglio tocca il pezzo. u Posizionare sempre l’elettroutensile afnché la protezione possa proteggere in modo ottimale dal disco di smerigli- atura o di taglio. Accensione e spegnimento u Per accenderlo, far scorrere in avanti l’interruttore di accensione (1). Tenere presente che l’elettroutensile continuerà a funzionare quando si rilascia l’interruttore. u Per spegnere l’elettroutensile, premere la parte posteriore dell’interruttore di accensione. Avvertenza! Non spegnere l’elettroutensile quando è sotto carico. Funzione di avviamento lento La funzione di avviamento lento consente una velocità di partenza rallentata per evitare il sobbalzo iniziale. Questa caratteristica è particolarmente utile quando si lavora in spazi ristretti. No-Volt La funzione No-Volt interrompe il riavvio della smerigliatrice senza l’attivazione e disattivazione dell’interruttore in caso di interruzione dell’alimentazione. Consigli per un utilizzo ottimale u Tenere saldamente l’elettroutensile con una mano sull’im- pugnatura laterale e l’altra su quella principale. u Durante la smerigliatura, mantenere sempre un angolo di 15° circa tra il disco e la supercie del pezzo. Manutenzione Questo elettroutensile BLACK+DECKER con o senza lo è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. Avvertenza! Prima di eseguire interventi di manutenzione su elettroutensili con o senza lo procedere come descritto di seguito. u Spegnere e scollegare l’apparecchio/elettroutensile dalla presa di corrente. u Oppure spegnere ed estrarre la batteria se l’apparecchio/ elettroutensile è dotato di battery pack a parte. u Oppure scaricare completamente la batteria se è di tipo integrale e quindi spegnerlo.33

Traduzione del testo originale) ITALIANO Scollegare l’alimentatore dalla spina prima di pulirlo. Il caricabatteria non richiede nessuna manutenzione salvo una regolare pulitura. Pulire regolarmente le prese di ventilazione dell’apparecchio/elettroutensile/caricabatterie con un pen- nello o con un panno morbido e asciutto. Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Aprire regolarmente il mandrino e batterlo leggermente per eliminare la polvere dall’interno (se in dotazione). Protezione dell’ambiente

Effettuare la raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo devono I prodotti e le batterie contengono materiali che possono essere recuperati o riciclati riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie secondo le disposizioni locali. Dati tecnici KG711 Tensione in ingresso

Velocità nominale min

Spessore max. disco dischi di smerigliatura mm

dischi di taglio mm 3,5 Misura alberino M14 Peso kg 2 KG911-KG912-KG752 Tensione in ingresso

Potenza assorbita W KG911, KG912 = 900W KG752 = 800W Velocità nominale min

Spessore max. disco dischi di smerigliatura mm

, incertezza (K) 1,5 m/s

, incertezza (K) 1,5 m/s

, incertezza (K) 1,5 m/s

, incertezza (K) 1,5 m/s

(pressione acustica) 105,5 dB(A), incertezza (K) 3 dB(A) Valori totali vibrazioni (somma vettoriale triassiale) in base a EN60745: h, SG ) 9,9 m/s

, incertezza (K) 1,5 m/s

, incertezza (K) 1,5 m/s

, incertezza (K) 1,5 m/s

, incertezza (K) 1,5 m/s

(Tipo 1) (Tipo 1)34 (Traduzione del testo originale) ITALIANO Dichiarazione di conformità CE DIRETTIVA MACCHINE

Smerigliatrici angolari KG711, KG911, KG912, KG752 Black & Decker dichiara che i prodotti descritti al paragrafo “Dati tecnici” sono conformi alle seguenti normative: 2006/42/EC, EN60745-1:2009 +A11:2010; EN60745-2-3:2011 +A2:2013 +A11:2014 +A12:2014 Questi prodotti sono conformi alle Direttive 2004/108/CE (no al 19.04.2016), 2014/30/UE (dal 20.04.2016) e 2011/65/UE. Per ulteriori informazioni, contattare Black & Decker all’indirizzo seguente o vedere sul retro del manuale. Il sottoscritto è responsabile della redazione di questo docu- mento tecnico e rilascia questa dichiarazione per conto di Black & Decker. Ray Laverick Direttore tecnico Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD, Regno Unito

Garanzia Black & Decker è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certicato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida sui territori degli stati membri dell’Unione Europea o dell’EFTA ( Associazione europea di libero scambio). Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni Black & Decker e sarà necessario presentare la prova di acquisto al venditore o all’agente di riparazione autorizzato. I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede dell’agente di riparazione autorizzato più vicino sono consultabili su Internet all’indirizzo www.2helpU.com, o cont- attando l’ufcio Black & Decker di zona all’indirizzo indicato in questo manuale. Visitare il nostro sito www.blackanddecker.co.uk per registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali.35 (Vertaling van de originele instructies) NEDERLANDS Bedoeld gebruik Uw BLACK+DECKER haakse slijper van het type KG711, KG911, KG912, KG752 is ontworpen voor het slijpen en zagen van metaal en metselwerk met het juiste type zaag- of slijpschijf. Met de juiste beschermkap erop gemonteerd is dit gereedschap uitsluitend bedoeld voor consumentengebruik. Instructies voor de veiligheid Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
