MANUALE UTENTE MTSA2 BLACK & DECKER

(Traduzione del testo originale)

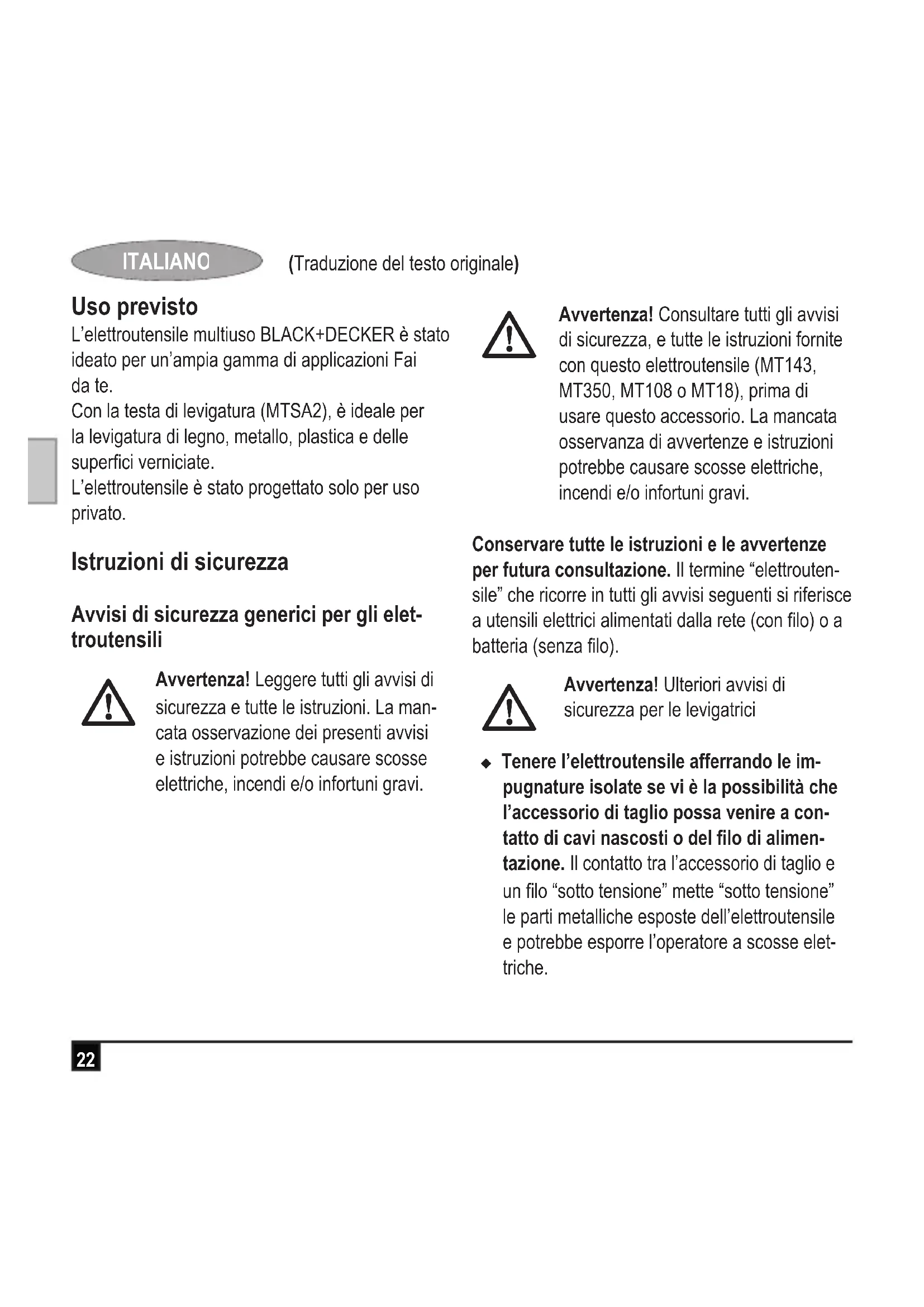

Uso previsto

L'elettROUTensile multiuso BLACK+DECKER è stato ideato per un'ampia gamma di applicazioni Fai da te.

Con la testa di levigatura (MTSA2), è ideale per la levigatura di legno, metallo, plastica e delle superfici verniciate.

L'elettROUTensile è stato progettato solo per uso privato.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elettROUTensili

Avverenza! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni. La mancata osservazione dei presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Avverenza! Consultare tutti gli avvisi di sicurezza, e tutte le istruzioni fornite con questo eletttroutensile (MT143, MT350, MT108 o MT18), prima di usare quello accessorio. La mancata osservanza di avverenze e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avventenze per futura consulazione. Il termine "eletttroutensile" che ricorre in tutti gli avvisi seguenti si riferisce a utensili elettrici alimentati alla rete (con filo) o a batteria (senza filo).

Avverenza! Ulteriori avvisi di sicurezza per le levigatrici

Tenere l'elettROUTensile afferrando le im-pugnature isolate se vi è la possibilità che l'accessorio di taglio possa venire a contatto di cavi nascosti o del filo di alimentazione. Il contatto tra l'accessorio di taglio e un filo "sotto tensione" mette "sotto tensione" le parti metalliche esposte dell'elettROUTensile e potrebbe esporre l'operatore a scosse elettriche.

Usare morsetti o altri metodi pratici per fissare e sorreggere il pezzo in lavorazione su una base stabile. Un pezzo tenuto in mano o contro il corpo cui diventare sono stabile e causare la perdita di controllo.

Avvertenza! Il contatto o l'inalazione della polvere genera dalla levigatura potrebbe nuocere alla salute dell'operatore e di eventuali astanti. Indossare una mascherina antipolevere specifica per polveri e fumi e controllare cheanche le persone presenti o in arrivato nella zona di lavorosiano adeguatamente protette.

Dopo la levigatura, rimuovere tutte la polvere.
Fare molta attenzione quando si levigano vernici che probabilitmente contengono il piombo come componente di base o quando si levigano certi legni e metalli la cui polvere cui ossere tossica.

Vietare l'ingresso nell'area di lavoro a bambini o donne in gravidanza.
Non mangiare, bere o fumare nell'area di lavoro.
Smaltire polvere e rifiuti prendendo le necessarie misure di sicurezza.

L'uso previsto è descritto nel presente manuale d'uso. Se questo elettROUTensile viene usato con accessori o per usi diversi da quelli raccomandi nel presente manuale d'uso, si potrebbero verificare lesioni personali e/o danni alle cose.

Caratteristiche (fig. A)

L'elettROUTensile in figura o il modello MT143. Altri elettROUTensili possono essere usati con但这a testa.

Questo elettROUTensile presente alcune o tutte le seguenti caratteristiche.

1. Testa di levigatura
2. Base di levigatura

Montaggio

Avvertenza! Prima dell'assemblaggio, estrarre la batteria dall'elettroutensile.

Montaggio e rimozione dei fogli di carta vetrata

(fig. A)

La testa di levigatura utilizza fogli di carta vetrata pretagliati.

Bloccare l'elettroutensile regolando il cursore avanti/indietro (2) sulla posizione centrale.

ITALIANO

(Traduzione del testo originale)

Prima di montare un nuovo foglio, togliere le due punte romboidali addizzionali (12).
Per montare un foglio di carta vetrata, allinearlo alla base di levigatura (11) come illustrato.
Premere saldamente e in modo uniforme il foglio di carta vetrata sulla base di levigatura, verificando che i fori presenti sul foglio siano allineati con quelli della base.
Per rimuovere il foglio, staccarlo dal tampone di levigatura.

Avvertenza! Non utilizzato mai la testa di levigatura sera aver prima montato un除去 foglio di carta vetrata o un accessorio.

Sostituzione della punta di levigatura romboidale (fig. B)

I fogli di carta vetrata sono forniti con due punte romboidali di ricambio. La punta romboidale cui è essere invertita quando è usurata. Quando entrambi i lati sono usurati, sostuire la punta romboidale.

Bloccare I'electrontroutensile regolando il cursore avanti/indietro (2) sulla posizione centrale.
Per invertire la punta, staccarla, ruotarla di 180^ e premerla sulla base.
Per sostituire la punta, staccare la vecchia alla base e, al suoippo, premere quella nuova.

Avvertenza! Quando si staccà la punta dal tampone, fare attenzione e non staccare il tampone alla base di levigatura.

Montaggio e rimozione dell'adattatore di estrazione della polvere (fig. C)

Allineare l'adattatore di estrazione della polvere (13) alla testa di levigatura (10) come illustrato.
Premere saldamente e in modo uniforme l'adattatore nella base di levigatura.
Collegare un aspirapolvere all'adattatore di estrazione della polvere.
Per rimuovere l'adattatore di estrazione della polvere (13), estrarlo alla testa di levigatura (10).

Utilizzo

Avvertenza! Lasciare che l'eletttroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Levigatura

Note: Accertarsi che il cursore avanti/indietro (2) non si trovi nella posizione bloccata.

Per accendere l'eletttroutensile, premere l'interruttore a velocità variabile (1). La velocità dell'eletttroutensile dipende dal tipo di pressione esercitata sull'interruttore.

Per spegnere l'eeltroutensile, rilasciare l'interruttore di accensione a velocità variabile.

Consigli per un utilizzo ottimale

Levigatura

Non esercitare una pressione eccessiva sull'eletttroutensile.
Verificare regolarmente lo stato del foglio di carta vetrata. Sostituirlo quando necessario.
Quando si levigano strati di vernice nuova, adoperare carta a grana fine prima di applicare lo strato successivo di vernice.
Su superfici rugose, o quando si rimuovono degli strati di vernice, iniziare a levigare concarta abrasiva a grana grossa. Su superfici di altri tipo, cominciare con una grana media. In entrambi i casi, per ottenere una rifinitura omogenea passare gradualmente a una grana sottile.
Consultare il rivenditore per ulteriori informazioni sugli accessori per la levigatura, la lucidatura, la sverniciatura e la raschiatura.

Accessori

Le prestazioni dell'eletttroutensile dipendono dall'accessorio usato. Gli accessori BLACK+DECKER e Piranha sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliorioni prestazioni dall'eletttroutensile. Usando quosti accessori si otterrà il meglio dall'eletttroutensile.

Dati tecnici

		MTSA2 (14.4V) (H1)	MTSA2 (Max) (H1)
Regime a vuoto min	-1	0-7500 0-8500
Peso	kg 1.3	1.3

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (LpA) 76.4 dB(A), incertezza (K) 3 dB(A)

Potenza acustica (LWA) 87.4 dB(A), incertezza (K) 3 dB(A)

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

Levigatura (ah) 4.5 m/s2, incertezza (K) 1.5 m/s2

ITALIANO

(Traduzione del testo originale)

Garanzia

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:

il prodotto non sia stato destinato a usi commerciali, professionali o al noleggio;
il prodotto non sia stato usato in modo improprio o scorretto;
il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisito al venditore o al tecnico autorizzato. Per individuire il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti, un elenco Completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto BLACK+DECKER e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il site Web www.blackanddecker.it. Ulteriori informazioni sul marchio e la gamma di prodotti BLACK+DECKER sono disponibili all'indirizzo www.blackanddecker.it

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI

MTSA2

Black & Decker dichiara che i prodotti descritti al paragrafo "Dati tecnici" sono conformi alle seguenti normative:

2006/42/CE, EN60745-1, EN60745-2-4

Questi prodotti sono conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare Black & Decker al segunte indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di questo documento technique e rilascia但这i arazione periconto di Black & Decker.

R. Laverick

Engineering Manager
