MANUALE UTENTE Track Plus MKII M-AUDIO

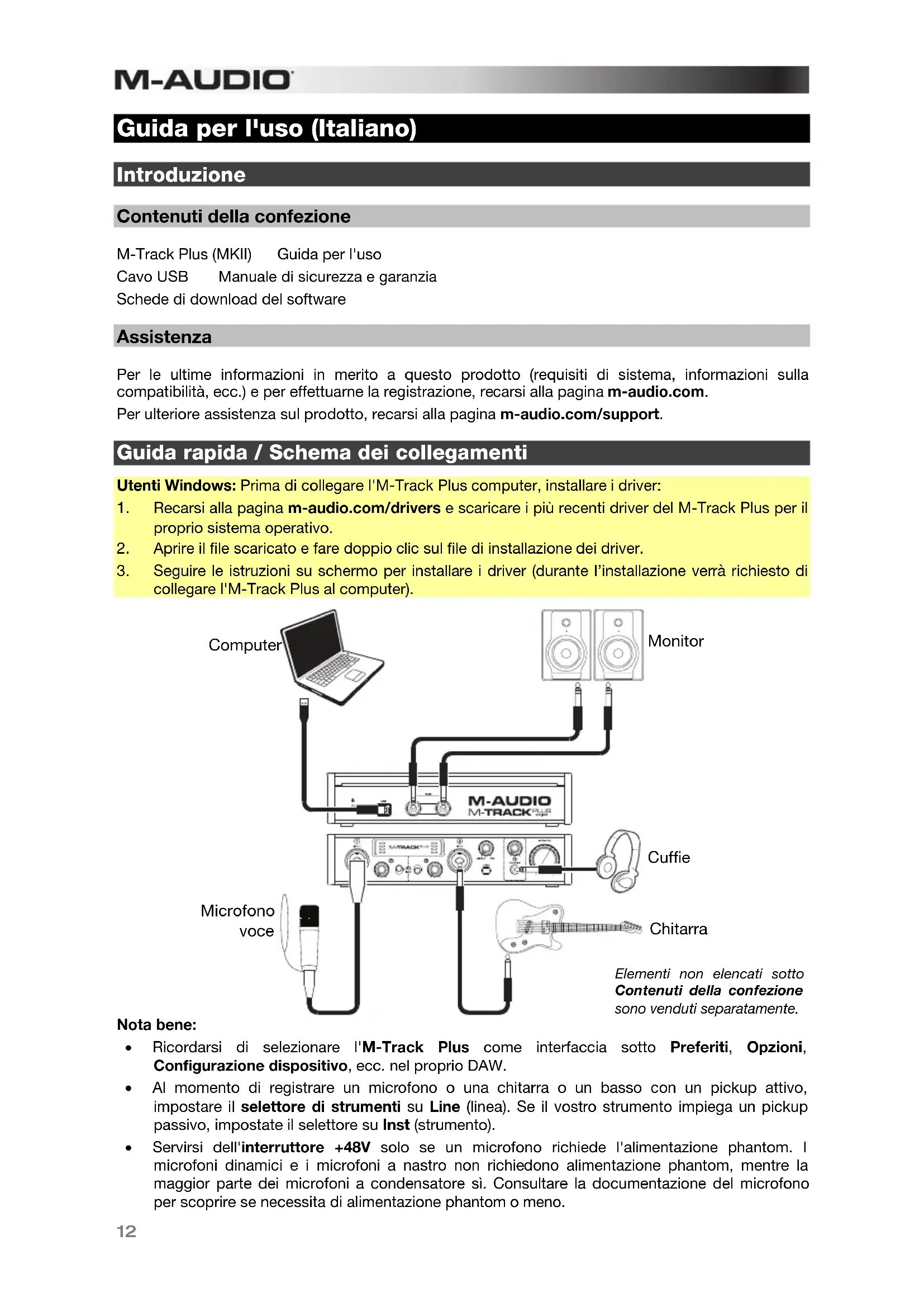

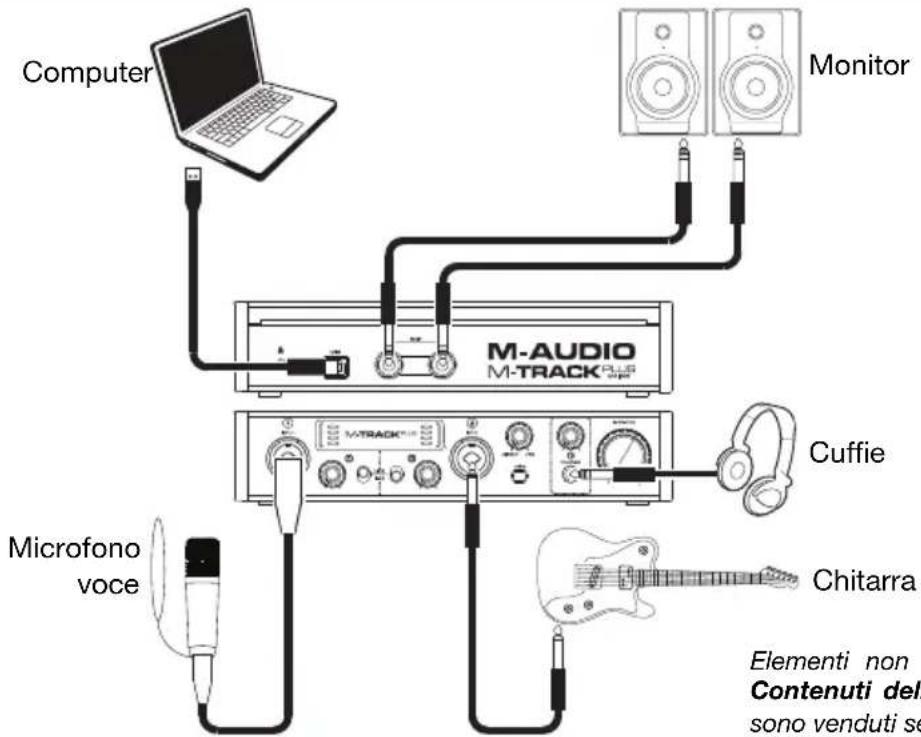

Guida per l'uso (Italiano) Introduzione Contenuti della confezione M-Track Plus (MKII) Guida per l'uso Cavo USB Manuale di sicurezza e garanzia Schede di download del software Assistenza Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina m-audio.com. Per ulteriore assistenza sul prodotto, recarsi alla pagina m-audio.com/support. Guida rapida / Schema dei collegamenti Utenti Windows: Prima di collegare l'M-Track Plus computer, installare i driver:

1. Recarsi alla pagina m-audio.com/drivers e scaricare i più recenti driver del M-Track Plus per il

proprio sistema operativo.

2. Aprire il file scaricato e fare doppio clic sul file di installazione dei driver.

3. Seguire le istruzioni su schermo per installare i driver (durante l’installazione verrà richiesto di

• Ricordarsi di selezionare l'M-Track Plus come interfaccia sotto Preferiti, Opzioni, Configurazione dispositivo, ecc. nel proprio DAW.

• Al momento di registrare un microfono o una chitarra o un basso con un pickup attivo, impostare il selettore di strumenti su Line (linea). Se il vostro strumento impiega un pickup passivo, impostate il selettore su Inst (strumento).

• Servirsi dell'interruttore +48V solo se un microfono richiede l'alimentazione phantom. I microfoni dinamici e i microfoni a nastro non richiedono alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom o meno. Computer Monitor Microfono voce Chitarra Cuffie Elementi non elencati sotto Contenuti della confezione sono venduti separatamente.13

1. Display: mostra il livello di segnale degli ingressi. Quando l'M-Track Plus è acceso, i

bordi del display si accendono.

2. Ingressi 1–2: collegare microfoni, dispositivi a livello di linea o chitarre a questi ingressi

servendosi di un cavo XLR o TRS o TS da 6,35 mm (1/4"). Per i segnali a livello di microfono, servirsi di un cavo XLR. Per segnali a livello di linea, servirsi di un cavo TRS da 6,35 mm (1/4"). Per segnali a livello di strumenti, servirsi di un cavo TS da 6,35 mm (1/4"). Visualizzare i livelli del segnale di ingresso sul display.

3. Interruttore +48V: questo interruttore attiva e disattiva l'alimentazione phantom per agli

ingressi 1 e 2. Quando attivata (accesso), l’alimentazione phantom fornisce +48V agli ingressi mic XLR. Va notato che i microfoni dinamici e i microfoni a nastro non richiedono alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom o meno.

4. Gain d'ingresso: regola il livello di guadagno degli ingressi. Impostare questa manopola

in modo che il corrispondente misuratore di livello del DAW mostri a display un livello "sano" durante le esibizioni, ma non un livello tale da provocare "salti" o picchi del misuratore, causando distorsione dell'audio.

5. Selettore di strumenti: quando l’interruttore è in posizione Line, l'ingresso accetterà

segnali mic o a livello di linea. Quando questo interruttore è in posizione Inst, l'ingresso fungerà da ingresso ad elevata impedenza per il collegamento di chitarre o bassi.

6. Mix monitor: mischia qualsiasi quantità di segnale a latenza zero da tutti gli ingressi

(Direct) con l'uscita del computer (USB). Questa manopola è utile durante la registrazione quando si lacora con la dimensione del buffer e con la latenza. Al computer occorre poco tempo per elaborare l'audio in ingresso prima di rimandarlo in uscita; questo intervallo di tempo è determinato dalla configurazione della dimensione del buffer. La latenza è il ritardo risultante tra il suono in ingresso (lo strumento suonato, il canto, ecc.) e il suono in uscita (quando si sente nel DAW). A dimensioni di buffer maggiore corrisponde una latenza superiore. Se il computer è sufficientemente potente, sarà possibile impostare la dimensione del buffer in modo che potrebbe non servire mai un monitoraggio diretto. In questo caso, impostare la manopola su USB per monitorare solo l'uscita audio del DAW. In altri casi, tuttavia, dimensioni ridotte del buffer possono consumare molta CPU del computer e causare interferenze audio, dunque può essere necessario servirsi di un'impostazione più elevata del buffer, con conseguente latenza. In questi casi, servirsi di un buffer più grande e girare la manopola verso Direct per monitorare il segnale senza latenza. Al momento di ascoltare la riproduzione, girarlo su USB.

7. Uscita cuffie: collegare cuffie TRS da 6,35 mm (1/4") a questa uscita. Il mix che si sente

provenire da questa uscita sarà determinato dalla manopola Monitor Mix.

8. Volume cuffie: regola il volume di uscita dell’uscita cuffie.

9. Monitor Level (livello monitor): regola il volume di uscita delle Uscite Principali L e R,

che dovrebbero essere collegate ai monitor o al sistema di amplificazione.14

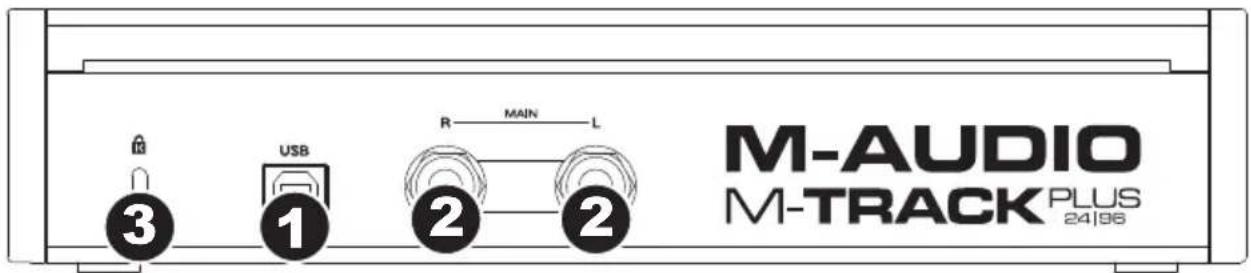

1. Porta USB: questo collegamento consente di inviare audio da/a un computer. Servirsi di

un cavo USB per collegare l'M-Track Plus al computer. L'M-Track Plus richiede un collegamento USB 2.0.

2. Uscite principali L (sinistra) e 2 (destra): servirsi di cavi TRS standard da 6,35 mm

(1/4") per collegare queste uscite ai monitor, ad un impianto di amplificazione, ecc. I relativi livelli sono controllati dalla manopola Monitor Level (livello monitor).

3. Slot per lucchetto Kensington: servirsi di questa apertura per lucchetto Kensington per

fissare l'M-Track Plus a un tavolo o ad altre superfici.15
