MANUAL DE USUARIO Track Plus MKII M-AUDIO

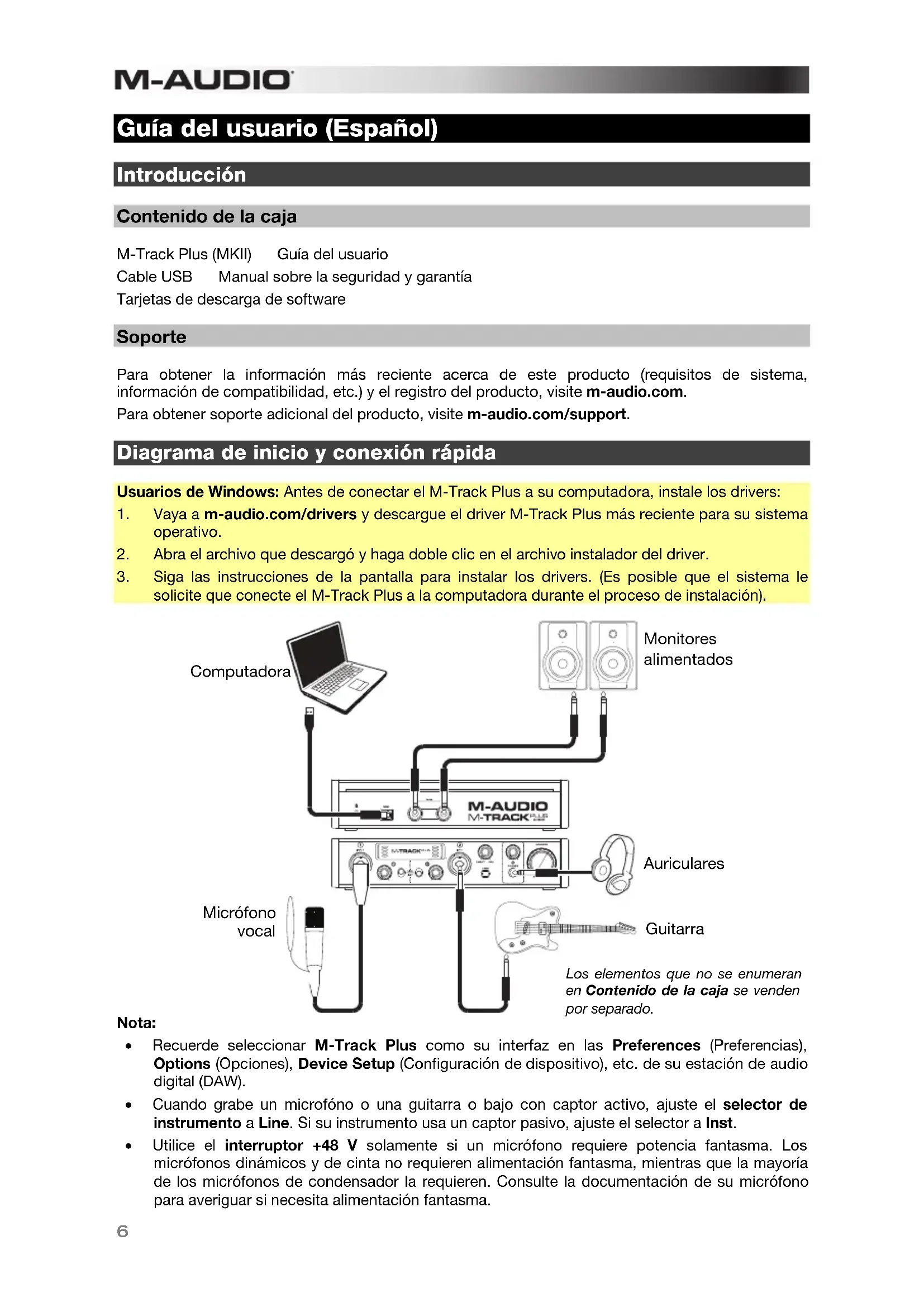

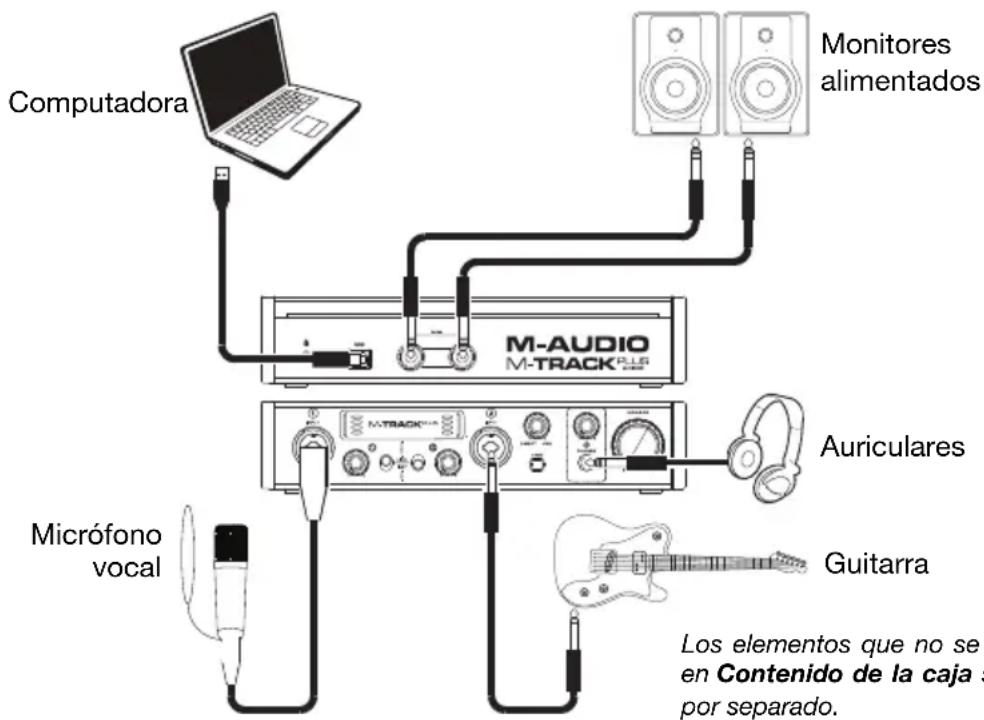

Guía del usuario (Español) Introducción Contenido de la caja M-Track Plus (MKII) Guía del usuario Cable USB Manual sobre la seguridad y garantía Tarjetas de descarga de software Soporte Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y el registro del producto, visite m-audio.com. Para obtener soporte adicional del producto, visite m-audio.com/support. Diagrama de inicio y conexión rápida Usuarios de Windows: Antes de conectar el M-Track Plus a su computadora, instale los drivers:

1. Vaya a m-audio.com/drivers y descargue el driver M-Track Plus más reciente para su sistema

2. Abra el archivo que descargó y haga doble clic en el archivo instalador del driver.

3. Siga las instrucciones de la pantalla para instalar los drivers. (Es posible que el sistema le

solicite que conecte el M-Track Plus a la computadora durante el proceso de instalación).

• Recuerde seleccionar M-Track Plus como su interfaz en las Preferences (Preferencias), Options (Opciones), Device Setup (Configuración de dispositivo), etc. de su estación de audio digital (DAW).

• Cuando grabe un microfóno o una guitarra o bajo con captor activo, ajuste el selector de instrumento a Line. Si su instrumento usa un captor pasivo, ajuste el selector a Inst.

• Utilice el interruptor +48 V solamente si un micrófono requiere potencia fantasma. Los micrófonos dinámicos y de cinta no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma. Computadora Monitores alimentados Micrófono vocal Guitarra Auriculares Los elementos que no se enumeran en Contenido de la caja se venden por separado.7

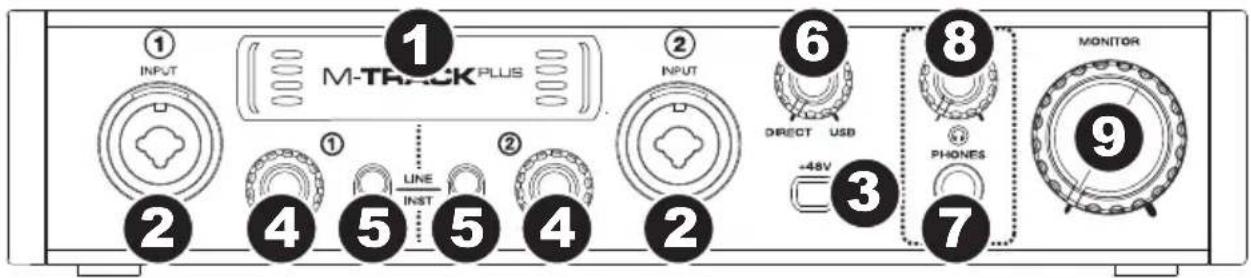

1. Pantalla: Esta pantalla muestra el nivel de la señal de las entradas. Los bordes de la

pantalla se iluminarán cuando el M-Track Plus esté encendido.

2. Entradas 1 y 2: Conecte a estas entradas micrófonos, dispositivos de nivel de línea o

guitarras con un cable XLR o TRS o TS de 6,35 mm (1/4 pulg.). Para señales de nivel de micrófono, utilice un cable XLR. Para señales de nivel de línea, utilice un cable TRS de 6,35 mm (1/4 pulg.). Para señales de nivel de instrumento, utilice un cable TS de 6,35 mm (1/4 pulg.). Vea los niveles de la señal de entrada en la pantalla.

3. Interruptor +48 V: Este interruptor activa y desactiva la potencia fantasma para las

entradas 1 y 2. Al activarse (encendido), la potencia fantasma proporciona +48 V a las entradas XLR de los micrófonos. Tenga en cuenta que los micrófonos dinámicos y de cinta no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.

4. Ganancia de entrada: Ajusta el nivel de ganancia de la entrada. Ajuste esta perilla de

manera que el medidor de nivel correspondiente de su DAW muestre un nivel "saludable" durante la ejecución –pero no tan alto que el medidor "recorte" o llegue al pico, causando distorsiones en el audio.

5. Selector de instrumento: Cuando el interruptor está en posición Line, la entrada acepta

señales de nivel de micrófono -o de línea. Cuando este interruptor está en posición Inst, la entrada sirve como entrada de alta impedancia para conectar guitarras o bajos.

6. Mezcla del monitor: Combina cualquier valor de señal de latencia cero de todas sus

entradas (Directo) con la salida del (USB) de su ordenador. Esta perilla es útil durante la grabación cuando se debe manejar el "tamaño de búfer" y la "latencia". El ordenador demora un pequeño tiempo para procesar el audio entrante antes de enviarlo hacia la salida de nuevo. Este tiempo está determinado por el ajuste del tamaño del búfer. La latencia es el retardo resultante entre el sonido entrante (cuando toca su instrumento, canta, etc.) y el sonido saliente (cuando lo oye en la DAW). Los tamaños de búfer más grandes producen mayores latencias. Si su ordenador es suficientemente potente, es posible que pueda configurar el tamaño de su búfer lo suficientemente bajo como para que nunca necesite monitorización directa. En este caso, coloque la perilla totalmente hacia la posición USB para monitorizar solo la salida de audio de su DAW. En otros casos, en cambio, los tamaños de búfer más pequeños pueden consumir gran parte de la CPU de su ordenador y causar microinterrupciones del audio, de modo que es posible que necesite usar un ajuste de búfer mayor, generándose así latencia. En este caso, utilice un tamaño mayor del búfer y gire la perilla más hacia la posición Directo para monitorizar su señal entrante sin latencia. Cuando escuche la reproducción, gírela totalmente a la posición USB.8

7. Salida para auriculares: Conecte a esta salida auriculares estéreo de 6,35 mm (1/4

pulg.). La mezcla que oye a través de esta salida se determina por la perilla Monitor Mix.

8. Volumen de auriculares: Ajusta el nivel de volumen de la salida para auriculares.

9. Nivel de monitoreo: Ajusta el volumen de salida de las salidas Main Outputs L y R

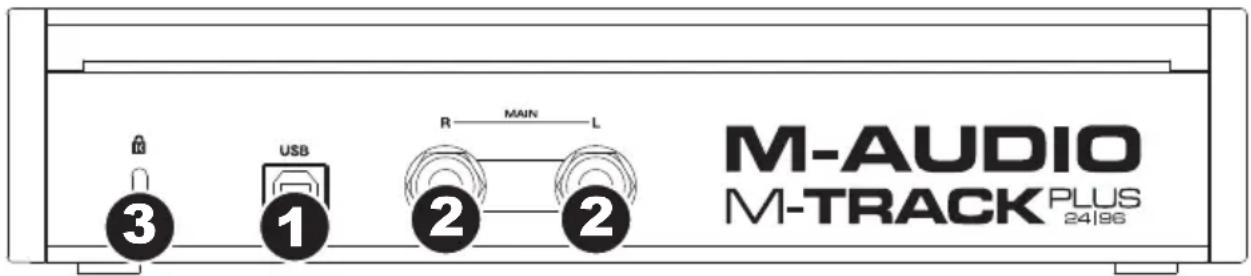

(salidas principales izquierda y derecha), las cuales deberían estar conectadas a monitores alimentados o a un sistema de amplificación. Panel trasero

1. Puerto USB: Esta conexión le permite enviar información MIDI hacia o desde un

ordenador. Utilice el cable USB incluido para conectar el M-Track Plus a su ordenador. M-Track Plus requiere una conexión USB 2.0.

2. Salidas principales L (izquierda) y R (derecha): Utilice cables TRS de 6,35 mm (1/4

pulg.). estándar para conectar estas salidas a sus monitores alimentados, un sistema de amplificación, etc. Sus niveles se controlan mediante la perilla nivel de monitoreo.

3. Ranura de bloqueo Kensington: Puede utilizar esta ranura de bloqueo Kensington a fin

de sujetar el M-Track Plus a una mesa u otra superficie.9
