MANUAL DE USUARIO Track 2X2M M-AUDIO

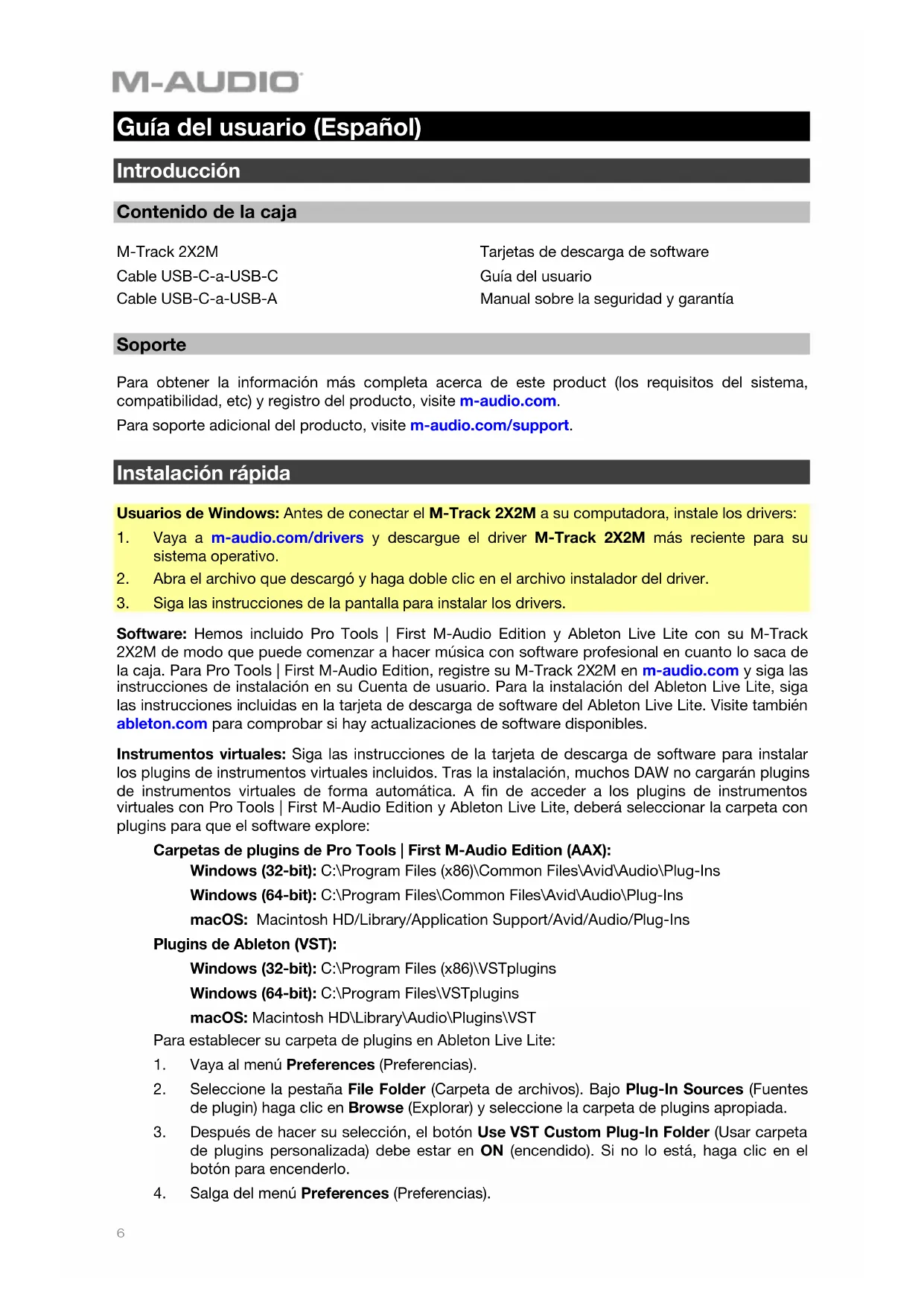

Guía del usuario (Español) Introducción Contenido de la caja M-Track 2X2M Cable USB-C-a-USB-C Cable USB-C-a-USB-A Tarjetas de descarga de software Guía del usuario Manual sobre la seguridad y garantía Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite m-audio.com. Para soporte adicional del producto, visite m-audio.com/support. Instalación rápida Usuarios de Windows: Antes de conectar el M-Track 2X2M a su computadora, instale los drivers:

1. Vaya a m-audio.com/drivers y descargue el driver M-Track 2X2M más reciente para su

2. Abra el archivo que descargó y haga doble clic en el archivo instalador del driver.

3. Siga las instrucciones de la pantalla para instalar los drivers.

Software: Hemos incluido Pro Tools | First M-Audio Edition y Ableton Live Lite con su M-Track 2X2M de modo que puede comenzar a hacer música con software profesional en cuanto lo saca de la caja. Para Pro Tools | First M-Audio Edition, registre su M-Track 2X2M en m-audio.com y siga las instrucciones de instalación en su Cuenta de usuario. Para la instalación del Ableton Live Lite, siga las instrucciones incluidas en la tarjeta de descarga de software del Ableton Live Lite. Visite también ableton.com para comprobar si hay actualizaciones de software disponibles. Instrumentos virtuales: Siga las instrucciones de la tarjeta de descarga de software para instalar los plugins de instrumentos virtuales incluidos. Tras la instalación, muchos DAW no cargarán plugins de instrumentos virtuales de forma automática. A fin de acceder a los plugins de instrumentos virtuales con Pro Tools | First M-Audio Edition y Ableton Live Lite, deberá seleccionar la carpeta con plugins para que el software explore: Carpetas de plugins de Pro Tools | First M-Audio Edition (AAX): Windows (32-bit): C:\Program Files (x86)\Common Files\Avid\Audio\Plug-Ins Windows (64-bit): C:\Program Files\Common Files\Avid\Audio\Plug-Ins macOS: Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins Plugins de Ableton (VST): Windows (32-bit): C:\Program Files (x86)\VSTplugins Windows (64-bit): C:\Program Files\VSTplugins macOS: Macintosh HD\Library\Audio\Plugins\VST Para establecer su carpeta de plugins en Ableton Live Lite:

1. Vaya al menú Preferences (Preferencias).

2. Seleccione la pestaña File Folder (Carpeta de archivos). Bajo Plug-In Sources (Fuentes

de plugin) haga clic en Browse (Explorar) y seleccione la carpeta de plugins apropiada.

3. Después de hacer su selección, el botón Use VST Custom Plug-In Folder (Usar carpeta

de plugins personalizada) debe estar en ON (encendido). Si no lo está, haga clic en el botón para encenderlo.

4. Salga del menú Preferences (Preferencias).7

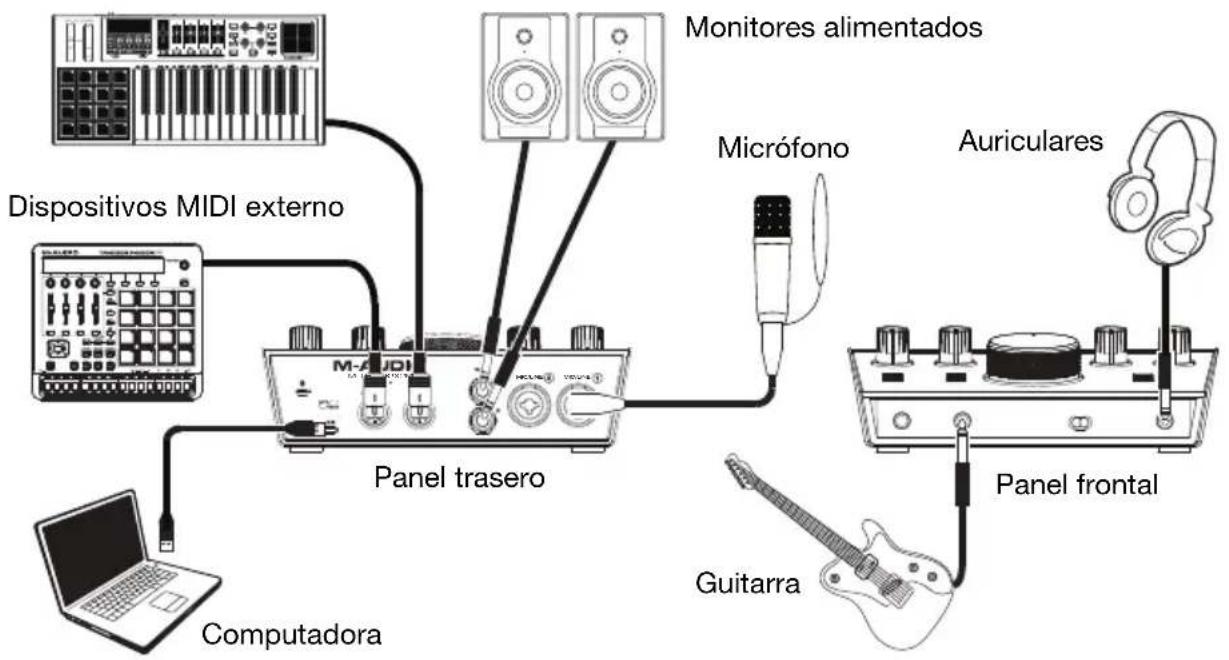

Dispositivos MIDI externo Panel trasero Panel frontal Conexión rápida Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

• Utilice el interruptor +48V (potencia fantasma) solamente si un micrófono requiere potencia fantasma. Más dinámicos y de cinta micrófonos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.

Configuración del M-Track 2X2M con su software Asegúrese de que su programa de software de audio esté configurado para recibir audio desde el M-Track 2X2M. Esto puede hacerse habitualmente en Preferences (Preferencias), Device Setup (Configuración de dispositivos) u Options (Opciones). Para más información, consulte el manual de su software. Para configurar el M-Track 2X2M con Pro Tools | First M-Audio Edition:

1. Use el cable USB incluido para conectar el M-Track 2X2M a su ordenador. Pulse el

botón de encendido para encender el M-Track 2X2M.

2. Abra Pro Tools | First M-Audio Edition.

3. Vaya a Setup > Playback Engine… (Configuración > Motor de reproducción).

4. Abra el menú desplegable Playback Engine y seleccione M-Audio M-Track 2X2M.

Nota: Es posible que tenga que guardar y reiniciar su proyecto.

5. Seleccione su Sample Rate (Tasa de muestreo) y luego haga clic en OK para cerrar la

ventana de configuración. Puede agregar ahora pistas de audio para recibir audio desde fuentes conectadas a las entradas del M-Track 2X2M y transmitir audio grabado a través de las salidas del M-Track 2X2M.

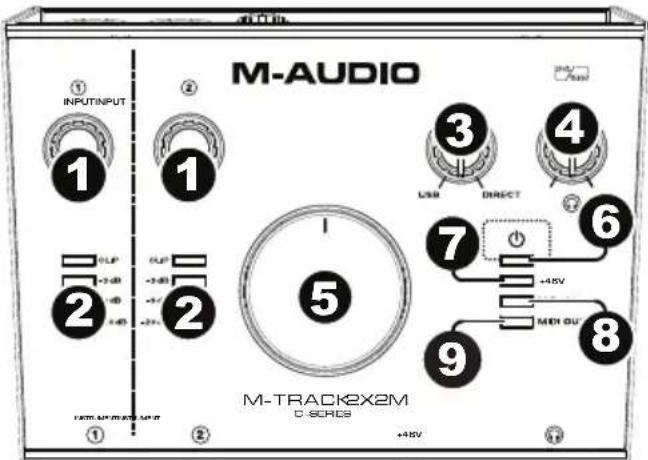

1. Ganancia de entrada: Ajusta el nivel

de ganancia de la entrada. Ajuste esta perilla de manera que el LED medidor correspondiente (ubicado debajo de la perilla) muestre un nivel "saludable" durante la ejecución— pero no tan alto que el medidor "recorte" o llegue al pico, causando distorsiones en el audio.

2. Medidores LED: Indica el nivel de la

señal de entrada proveniente de las entradas combinadas o entradas de instrumentos.

3. Mezcla USB / Direct (Directo): Ajusta la mezcla de la señal de audio proveniente de sus

entradas (Direct) y la salida de audio de su ordenador (USB) que se enviará a las salidas principales y a la salida para auriculares. Esta perilla es útil para lidiar con la "latencia" cuando está grabando en su DAW. La latencia es el retardo que puede ocurrir entre el sonido entrante (cuando toca su instrumento, canta, etc.) y el sonido saliente (cuando lo oye en la DAW). La latencia es a menudo el resultado del ajuste del "tamaño del búfer", el cual suele estar ubicado en los menús de preferencias, opciones o configuración de dispositivo de su DAW. Los tamaños de búfer más grandes generalmente producen mayores latencias. En algunos casos, ajustes más bajos del tamaño del búfer pueden consumir una gran cantidad de recursos de la CPU de su ordenador y causar defectos en el audio. Para prevenir estos defectos, deberá utilizar un ajuste mayor del búfer, y esto podría crear latencia como resultado. Si está experimentando latencia al grabar, ajuste la perilla hacia la posición Direct para aumentar la mezcla de audio sin procesar que proviene de sus entradas directamente a las salidas Main y las salidas para auriculares. Esto le permitirá escuchar el audio entrante proveniente de sus entradas sin la latencia a la vez que escucha el audio proveniente de su DAW. Cuando escuche la reproducción, gire la perilla totalmente a la posición USB. Si su ordenador es lo suficientemente potente, podrá ajustar el tamaño del buffer en su DAW lo suficientemente bajo como para nunca más tener que escuchar la señal de audio directa proveniente de sus entradas. En este caso, gire la perilla Mezcla USB / Direct totalmente hacia la posición USB para monitorizar solo la salida de audio de su DAW.

4. Nivel de auriculares: Ajusta el nivel de volumen de la salida para auriculares.

5. Nivel de monitoreo: Ajusta el volumen de salida de las salidas salidas principales (Main

Outputs), las cuales deberían estar conectadas a monitores alimentados o a un sistema de amplificación.

6. LED de alimentación: Se enciende cuando se establece una conexión USB válida entre

su computadora y el M-Track 2X2M. Use esta luz para verificar que el M-Track 2X2M esté recibiendo alimentación y esté listo para usar.

7. LED de phantom power: Se enciende cuando se acopla la alimentación fantasma.

8. LED de entrada MIDI: Destella toda

vez que se reciben datos MIDI desde un controlador MIDI externo.

9. LED de salida MIDI: Destella cuando se envían datos MIDI desde su software a salida

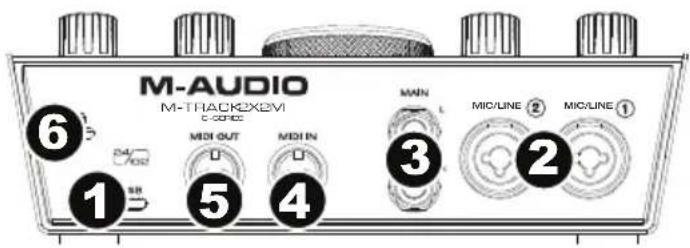

conexión le permitirá enviar audio y datos MIDI hacia o desde un ordenador. Utilice los cables USB- C–a–USB-C o USB-C–a–USB-A para conectar el M-Track 2X2M a un ordenador. El M-Track 2X2M requiere una conexión USB 2.0 (o superior).

2. Entradas combinadas: Conecte un micrófono, guitarra o bajo con captador activo o un

dispositivo de nivel de línea a esta entrada. Para micrófonos, utilice un cable XLR o TRS de 6,35 mm (1/4 pulg.). Para guitarras o bajos con captador activo, utilice un cable TS estándar de 6,35 mm (1/4 pulg.).

3. Salidas principales: Utilice cables TRS estándar de 6,35 mm (1/4 pulg.) para conectar

estas salidas a sus monitores alimentados, sistema de amplificación, etc. La mezcla que escuche por estas salidas es determinada por la perilla Mezcla USB / Direct. El nivel de estas salidas está controlado por la perilla nivel de monitor (Monitor Level).

4. Entrada MIDI: Use un cable MIDI estándar de cinco pines para conectar esta entrada a

la salida MIDI de un dispositivo MIDI externo.

5. Salida MIDI: Use un cable MIDI estándar de cinco pines para conectar esta salida a la

entrada MIDI de un dispositivo MIDI externo.

6. Ranura de bloqueo Kensington: Puede utilizar esta ranura de bloqueo Kensington a fin

de sujetar el M-Track 2X2M a una mesa u otra superficie.

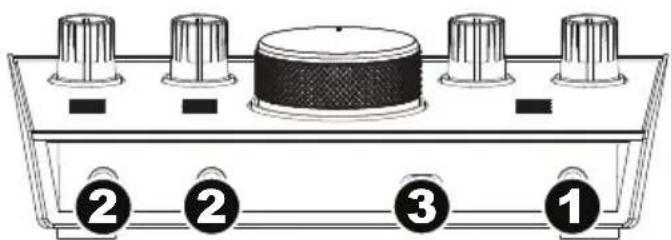

auriculares estéreo de 1/4 pulg. (6,35 mm) a esta salida. La mezcla que escuche por eta salida es determinada por la perilla mezcla USB / Direct. El nivel de esta señal de salida está controlado por la perilla nivel de auriculares (Headphone Level).

2. Entradas de instrumentos: Conecte a esta entrada una guitarra con captador pasivo u

otra señal de alta impedancia mediante un cable TS de 6,35 mm (1/4 pulg.). Vea el nivel de la señal de entrada con los medidores de LED. Nota: Al utilizar una entrada de instrumento se silenciará la entrada combinada en el canal correspondiente.

3. Interruptor +48V (potencia fantasma): Este interruptor activa y desactiva la potencia

fantasma para las entradas combinadas. Al activarse, la potencia fantasma proporciona +48 voltios a las entradas XLR de los micrófonos. Tenga en cuenta que más dinámicos y de cinta micrófonos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.
