BEDIENUNGSANLEITUNG Track 2X2M M-AUDIO

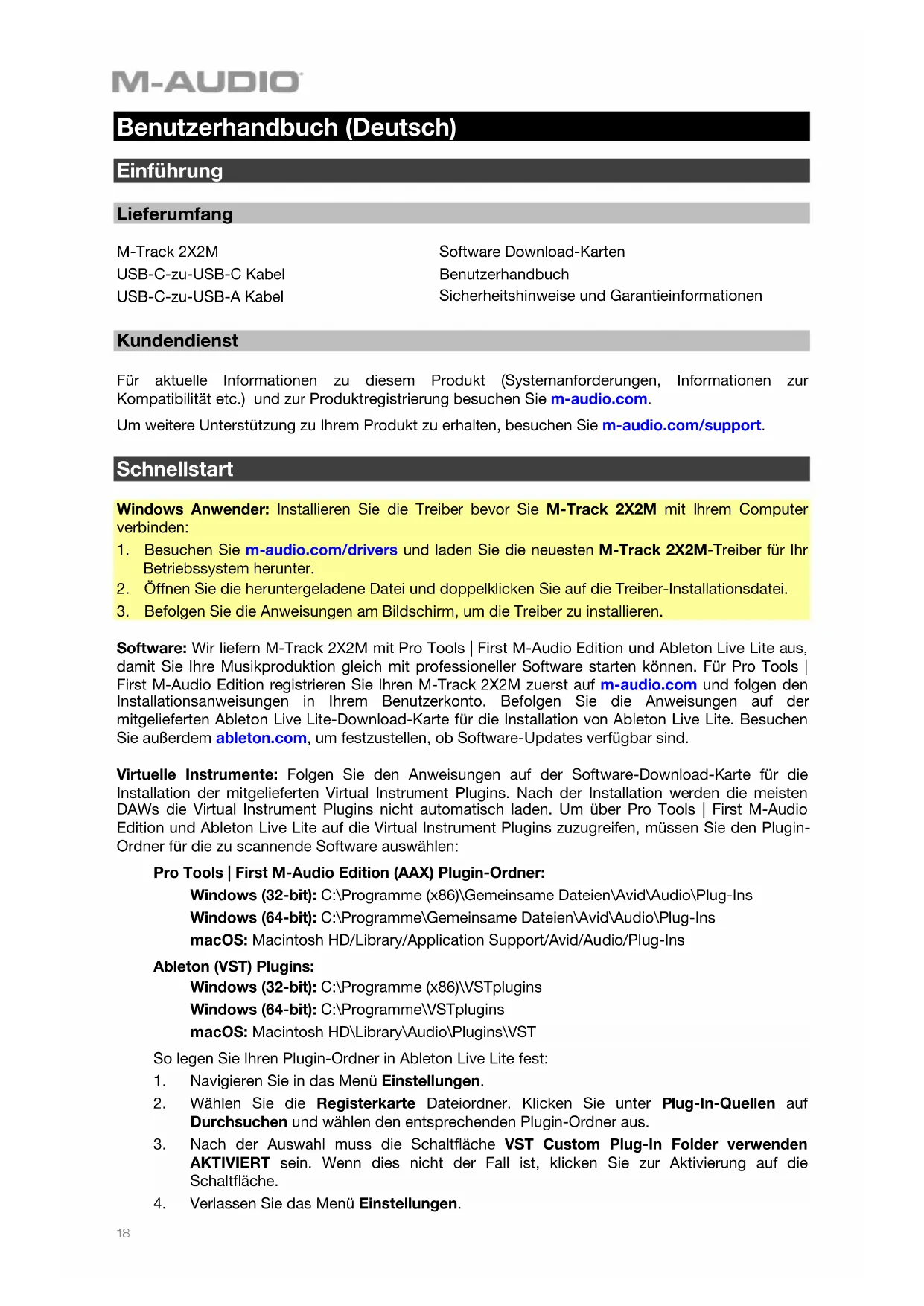

Benutzerhandbuch (Deutsch) Einführung Lieferumfang M-Track 2X2M USB-C-zu-USB-C Kabel USB-C-zu-USB-A Kabel Software Download-Karten Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Kundendienst Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie m-audio.com. Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie m-audio.com/support. Schnellstart Windows Anwender: Installieren Sie die Treiber bevor Sie M-Track 2X2M mit Ihrem Computer verbinden:

1. Besuchen Sie m-audio.com/drivers und laden Sie die neuesten M-Track 2X2M-Treiber für Ihr

Betriebssystem herunter.

2. Öffnen Sie die heruntergeladene Datei und doppelklicken Sie auf die Treiber-Installationsdatei.

3. Befolgen Sie die Anweisungen am Bildschirm, um die Treiber zu installieren.

Software: Wir liefern M-Track 2X2M mit Pro Tools | First M-Audio Edition und Ableton Live Lite aus, damit Sie Ihre Musikproduktion gleich mit professioneller Software starten können. Für Pro Tools | First M-Audio Edition registrieren Sie Ihren M-Track 2X2M zuerst auf m-audio.com und folgen den Installationsanweisungen in Ihrem Benutzerkonto. Befolgen Sie die Anweisungen auf der mitgelieferten Ableton Live Lite-Download-Karte für die Installation von Ableton Live Lite. Besuchen Sie außerdem ableton.com, um festzustellen, ob Software-Updates verfügbar sind. Virtuelle Instrumente: Folgen Sie den Anweisungen auf der Software-Download-Karte für die Installation der mitgelieferten Virtual Instrument Plugins. Nach der Installation werden die meisten DAWs die Virtual Instrument Plugins nicht automatisch laden. Um über Pro Tools | First M-Audio Edition und Ableton Live Lite auf die Virtual Instrument Plugins zuzugreifen, müssen Sie den Plugin- Ordner für die zu scannende Software auswählen: Pro Tools | First M-Audio Edition (AAX) Plugin-Ordner: Windows (32-bit): C:\Programme (x86)\Gemeinsame Dateien\Avid\Audio\Plug-Ins Windows (64-bit): C:\Programme\Gemeinsame Dateien\Avid\Audio\Plug-Ins macOS: Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins Ableton (VST) Plugins: Windows (32-bit): C:\Programme (x86)\VSTplugins Windows (64-bit): C:\Programme\VSTplugins macOS: Macintosh HD\Library\Audio\Plugins\VST So legen Sie Ihren Plugin-Ordner in Ableton Live Lite fest:

1. Navigieren Sie in das Menü Einstellungen.

2. Wählen Sie die Registerkarte Dateiordner. Klicken Sie unter Plug-In-Quellen auf

Durchsuchen und wählen den entsprechenden Plugin-Ordner aus.

3. Nach der Auswahl muss die Schaltfläche VST Custom Plug-In Folder verwenden

AKTIVIERT sein. Wenn dies nicht der Fall ist, klicken Sie zur Aktivierung auf die Schaltfläche.

4. Verlassen Sie das Menü Einstellungen.19

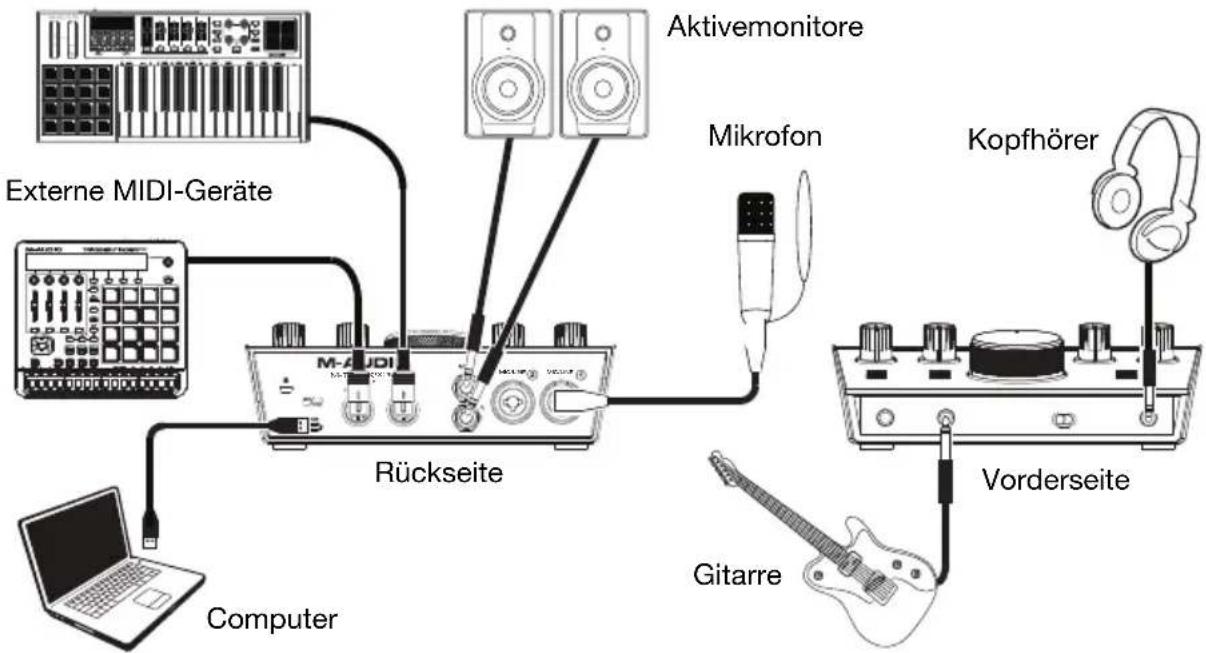

Anschlussdiagramm Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

• Verwenden Sie den +48V (Phantomspeisung)-Schalter nur dann, wenn ein Mikrofon eine Phantomspeisung benötigt. Die meisten dynamischen Mikrofone und Bändchenmikrofone benötigen keine Phantomspeisung. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.

Einrichten von M-Track 2X2M mit Ihrer Software Achten Sie darauf, dass Ihre Audio-Software so eingestellt ist, dass sie Audiodaten über M- Track 2X2M empfangen kann. Dies kann üblicherweise in den Einstellungen oder im Geräte- Setup oder in den Optionen festgelegt werden. Weitere Informationen finden Sie in Ihrem Software-Handbuch. So richten Sie den M-Track 2X2M mit Pro Tools | First M-Audio Edition ein:

1. Schließen Sie Ihr M-Track 2X2M mit dem mitgelieferten USB-Kabel an Ihren Computer an.

Drücken Sie den Netzschalter, um das M-Track 2X2M einzuschalten.

2. Öffnen Sie Pro Tools | First M-Audio Edition.

3. Navigieren Sie zu Setup > Playback-Engine….

4. Öffnen Sie das Dropdown-Menü der Playback-Engine und wählen Sie M-Audio M-Track

2X2M. Hinweis: Möglicherweise müssen Sie Ihr Projekt speichern und neu starten.

5. Wählen Sie Ihre Abtastrate aus und klicken Sie auf OK, um das Setup-Fenster zu

schließen. Sie können nun Audiospuren hinzufügen, um Audiosignale von den mit den M-Track 2X2M- Eingängen verbundenen Quellen zu empfangen und die aufgenommenen Signale zurück an die M-Track 2X2M-Ausgänge zu streamen.

MIC/LINEMIC/LINEM-TRACK

2X2M C -SERIES Externe MIDI-Geräte Computer Aktivemonitore Mikrofon Gitarre Kopfhörer Rückseite Vorderseite20

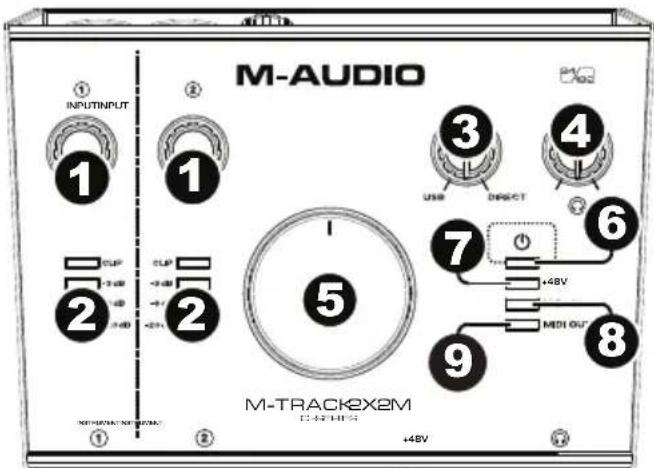

Funktionen Oberseite

1. Eingangsverstärkung: Passt den

Verstärkungsfaktor des Eingangs an. Stellen Sie diesen Regler so ein, bis die entsprechende LED-Anzeige (unterhalb des Reglers) während der Performance einen "gesunden" Pegel anzeigt. Der Pegel sollte jedoch nicht so hoch sein, dass die Anzeige "clippt" oder Pegelspitzen erreicht werden, die das Audiosignal verzerren.

2. LED-Anzeigen: Zeigt den

Eingangspegel der Combo-Eingänge oder Instrument-Eingänge an.

3. USB / Direct Blend: Passt den Mix aus dem Audiosignal von Ihren Eingängen (Direct) und

dem Audio-Ausgang des Computers (USB) an, der an die Hauptausgänge und den Kopfhörerausgang gesendet wird. Dieser Regler eignet sich für den Umgang mit der "Latenz", wenn Sie in Ihrer DAW aufnehmen. Die Latenz ist eine Signalverzögerung, die zwischen dem eingehenden Signal (wenn Sie Ihr Instrument spielen, singen usw.) und dem ausgehenden Signal (wenn Sie den Ton in Ihrer DAW hören) auftreten kann. Die Latenz ist oft das Ergebnis der eingestellten "Puffergröße". Diese Einstellung befindet sich in der Regel im Einstellungen- oder Optionenmenü Ihrer DAW oder im Geräte-Setup. Höhere Puffergrößen führen generell zu größerer Latenz. In manchen Fällen kann eine niedrigere Puffergrößeneinstellung die CPU-Kapazität Ihres Computers stark in Anspruch nehmen und Tonstörungen verursachen. Um diese Tonstörungen zu vermeiden, müssen Sie eine höhere Puffereinstellung verwenden. Diese kann zu Latenz führen. Wenn es beim Aufnehmen zu Latenzzeiten kommt, drehen Sie den Regler in die Position Direct, um den Mix von nicht verarbeiteten Audiosignalen von Ihren Eingängen direkt an Ihre Hauptausgänge und Ihren Kopfhörer-Ausgang zu erhöhen. Auf diese Weise können Sie die eingehenden Audiosignale von Ihren Eingängen ohne Latenz hören und dabei trotzdem das Audiosignal von Ihrer DAW hören. Wenn Sie sich die Aufnahme anhören, stellen Sie den Regler ganz auf die Position USB. Wenn Ihr Computer über die nötige Rechenleistung verfügt, können Sie die Puffergrößeneinstellung in Ihrer DAW eventuell so niedrig einstellen, dass Sie die direkten Audiosignale von Ihren Eingängen nie verwenden müssen. In diesem Fall stellen Sie den Regler USB / Direct Blend ganz auf die Position USB, um nur die Audioausgabe Ihrer DAW zu überwachen.

4. Kopfhörerpegel: Regelt die Lautstärke des Kopfhörerausgangs.

5. Monitorpegel: Passt die Ausgangslautstärke der Hauptausgänge an, welche mit den

Aktivboxen oder dem Verstärker verbunden sein sollten.

6. Power LED: Leuchtet, wenn eine gültige USB-Verbindung zwischen Ihrem Computer und

dem M-Track 2X2M hergestellt wurde. Überprüfen Sie mithilfe dieses Lichts, ob das M- Track 2X2M mit Strom versorgt wird und einsatzbereit ist.

mspeisung LED: Leuchtet bei aktivierter Phantomspeisung.

8. MIDI In LED: Blinkt, wenn MIDI-Daten von einem externen MIDI-Gerät eintreffen.

9. MIDI Out LED: Blinkt, wenn MIDI-Daten von der Software zum MIDI Out des M-Track

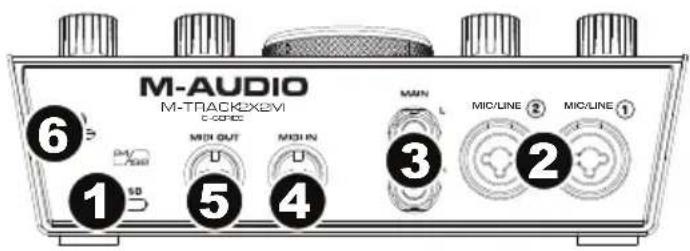

Anschluss können Sie Audio- und MIDI-Daten an und vom Computer senden. Verwenden Sie die im Lieferumfang enthaltenen USB-C- auf-USB-C oder USB-C-auf-USB- A-Kabel, um Ihr M-Track 2X2M an einen Computer anzuschließen. M-Track 2X2M benötigt einen USB 2.0-Anschluss (oder höher).

2. Combo-Eingänge: Schließen Sie ein Mikrofon, eine Gitarre, einen Bass mit einem aktiven

Pickup oder ein Line-Level-Gerät an diesen Eingang an. Für Mikrofone verwenden Sie ein XLR- oder 1/4" (6,35 mm) TRS-Kabel. Verwenden Sie ein 1/4" (6,35 mm) TS-Kabel für eine Gitarre oder einen Bass mit einem aktiven Pickup.

3. Hauptausgänge: Verwenden Sie handelsübliche 1/4" (6,35 mm) TRS-Kabel, um diese

Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschließen. Der Mix, den Sie aus diesen Ausgängen hören werden, hängen vom USB/Direct Blend-Regler ab. Die Lautstärke dieser Ausgänge wird über den Monitorpegelregler kontrolliert.

4. MIDI In: Mit einem gewöhnlichen fünfpoligen MIDI-Kabel diesen Eingang mit dem MIDI

Ausgang eines externen MIDI-Geräts verbinden.

5. MIDI Out: Mit einem gewöhnlichen fünfpoligen MIDI-Kabel diesen Ausgang mit dem MIDI

Eingang eines externen MIDI-Geräts verbinden.

6. Kensington Lock Slot: Sie können diesen Kensington Lock Sicherheits-Slot verwenden,

um das M-Track 2X2M an einem Tisch oder einer anderen Oberfläche zu befestigen.

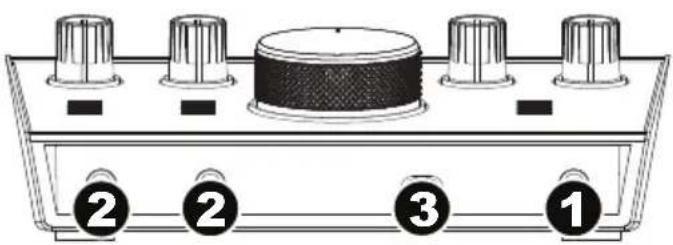

1. Kopfhörerausgang: Verbinden Sie

1/4" (6,35 mm) TRS-Kopfhörer mit diesem Ausgang. Der Mix, den Sie aus diesen Ausgängen hören werden, hängt von der Einstellung des USB/Direct Blend-Reglers ab. Der Pegel dieses Ausgangs wird über den Kopfhörerpegelregler eingestellt.

2. Instrument-Eingänge: Schließen Sie eine Gitarre mit passiven Pickups oder ein anderes

hochohmiges Signal über ein 1/4" (6,35 mm) TS-Kabel an diesen Eingang an. Prüfen Sie den Eingangspegel mit der LED-Anzeige. Hinweis: Die Verwendung des Instrument-Eingang schaltet den Combo-Eingang am entsprechenden Kanal stumm.

3. +48V (Phantomspeisung)-Schalter: Dieser Schalter aktiviert/deaktiviert die

Phantomspeisung für die Combo-Eingang. Wenn diese Funktion aktiviert ist (leuchtend), versorgt die Phantomspeisung die XLR-Mikrofoneingäng mit +48 Volt. Bitte beachten Sie, dass die meisten dynamischen Mikrofone und Bändchenmikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt. Beachten Sie, daß Phantomspeisung manche Bändchenmikrofone beschädigen kann! Konsultieren Sie das Handbuch des Mikrofons.
