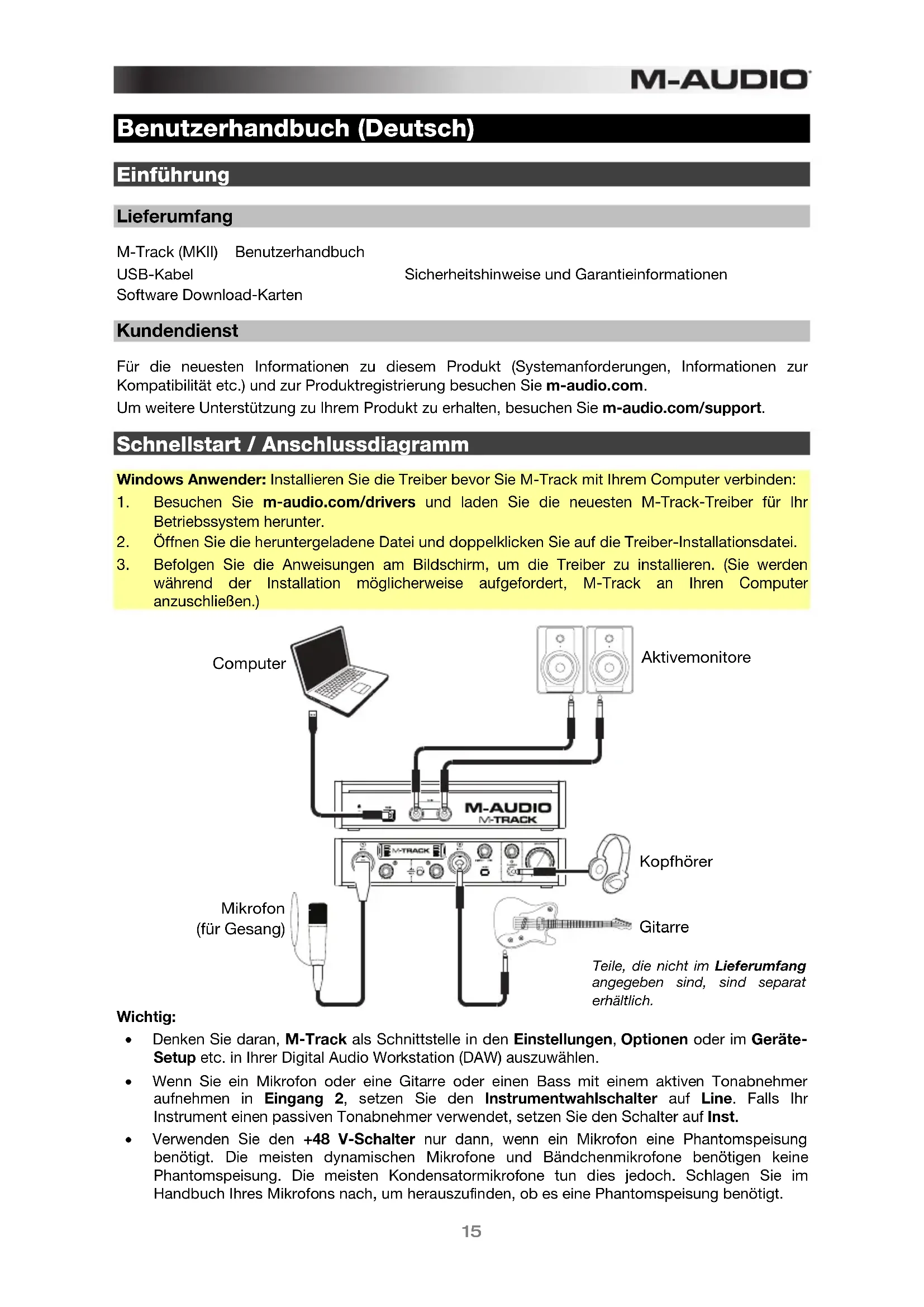

Einführung

Lieferumfang

M-Track (MKII) Benutzerhandbuch
USB-Kabel
Software Download-Karten

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie m-audio.com. Um weitere Unterstützung zu Ihr dem Produkt zu erhalten, besuchen Sie m-audio.com/support.

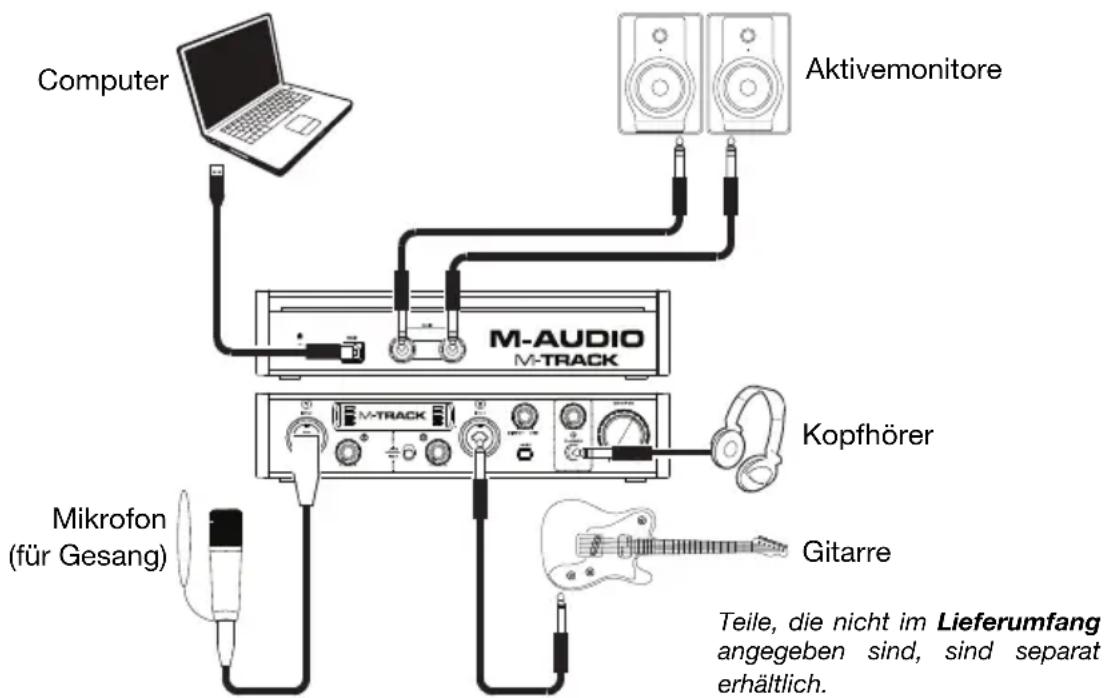

Schnellstart / Anschlussdiagramm

Windows Anwender: Installieren Sie die Treiber bevor Sie M-Track mit Ihr Computer verbinden:

1. Besuchen Sie m-audio.com/drivers und laden Sie die neuesten M-Track-Treiber für Ihr Betriebssystem herunter.
2. Öffnen Sie die heruntergeladene Datei und doppelklicken Sie auf die Treiber-Installationsdatei.
3. Befolgen Sie die Anweisungen am Bildschirm, um die Treiber zu installieren. (Sie werden während der Installation möglicherweise aufgefordert, M-Track an ihren Computer anzuschreiben.)

Wichtig:

• Denken Sie darüber, M-Track als Schnittstelle in den Einstellungen, Optionen oder im Geräte-Setup etc. in Ihr Digital Audio Workstation (DAW) auszuwahlen.
• Wenn Sie ein Mikrofon oder eine Gitarre oder einen Bass mit einem aktiven Tonabnehmer aufnahmen in Eingang 2, setzen Sie den Instrumentwahlschalter auf Line. Falls Ihr Instrument einen passiven Tonabnehmer verwendet, setzen Sie den Schalter auf Inst.
• Verwenden Sie den +48 V-Schalter nur dann, wenn ein Mikrofon eine Phantomspeisung besteht. Die meisten dynamischen Mikrofone und Bändchenmikrofone benötigen keine Phantomspeisung. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ohres Mikrofons nach, um Herauszufinden, ob es eine Phantomspeisung besteht.

Funktionen

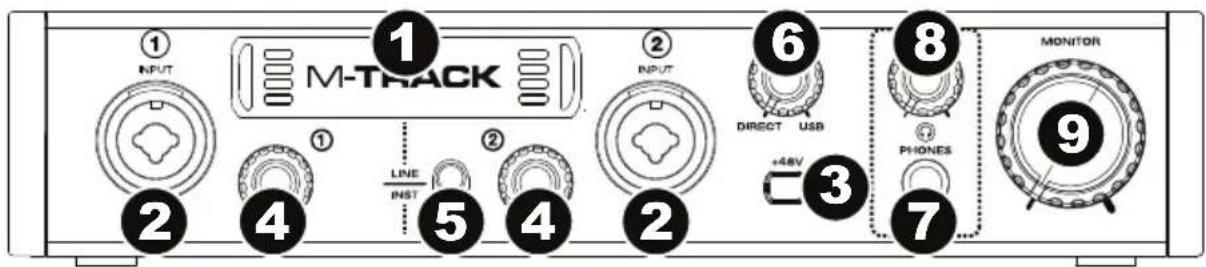

Vorderseite

1. Anzeige: Diese Anzeige zeigt den Signalpegel der Eingänge. Die Kanten der Anzeige leuchten auf, wenn M-Track eingeschaltet ist.
2. Eingänge 1 und 2: Schlieben Sie Mikrofone, Line-Geräte oder eine Gitarre mit XLR- oder 6,35mm (1/4^) TRS- oder TS Kabeln an diese Eingänge an. Für Mic-Signale verwenden Sie ein XLR-Kabel. Für Line-Signale verwenden Sie ein 6,35mm (1/4^) TRS-Kabel. Für Instrument-Signale (nur für Eingang 2) verwenden Sie ein 6,35mm (1/4^) TS-Kabel. Auf der Anzeige sehen Sie die Eingangssignalpegel.
3. +48V-Schalter: This Schalteraktiviert/deaktiviert die Phantomspeisung für die Eingänge 1 und 2. Wenn diese Funktion aktiviert ist (leuchtend), versorgt die Phantomspeisung die XLR-Mikrofoneingänge mit +48 V.itte beachten Sie, dass die meisten dynamischen Mikrofone und Bändchenmikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt. Beachten Sie, daß Phantomspeisung manche Bändchenmikrofone beschädigen kann! Konsultieren Sie das Handbuch des Mikrofons.
4. Eingangsverstärkung: Passt den Verstärkungsfaktor des Eingangs an. Stellen Sie diesen Regler so ein, bis die entsprechende Pegelanzeige in ihrer DAW während der Performance einen "gesunden" Pegel anziegt. Der Pegel sollt jeder nicht so hoch sein, dass die Anzeige "clippt" oder Pegelspitzen erreicht werden, die das Audiosignal verzerren.
5. Instrumentwahlschalter: Wenn sich der Schalter in der Line-Position befindet, kann den Eingang 2 Mikrofon- oder Line-Signale annehmen. Wenn sich dieser Schalter in der Inst-Position befindet, dient der Eingang 2 als hochohmiger Eingang, um Gitarre oder Bass anzuschreiben.
6. Monitor-Mix: Mischen Sie ein beliebiges, latenzfreies Signal ihrer Eingänge (Direkt) mit dem Ausgang des Computers (USB).

Dieser Regler ist entsprechend der Aufnahme beim Umgang mit der "Puffergroße" und der "Latenz" nützlich. Der Rechner braucht eine gewisse Zeit, um die eingehenden Audiosignale zu verarbeiten, bevor er sie wieder aushendet. Diese Zeitspanne wird durch die Puffergroße bestimmt. Die Latenz ist die daraus resultierende Verzögerung zwischen dem eingehenden Ton (wenn Sie Ihr Instrument speilen oder singen etc.) und dem ausgehenden Ton (Zeitpunkt an dem Sie den Ton in ihrer DAW horen). Höhere Puffergroßen führen zu großerer Latenz.

Wenn Ihr Computer über genugend Rechenleistung verfügt, können Sie ihre Puffergroße möglicherweise soweit reduzieren, dass kein direktes Monitoring mehr nötig ist. In dieser Fall stellen Sie den Regler ganz auf die Position USB, um nur die Audioausgabe ihrer DAW zu überwachen.

In anderen Fällen jedoch konnen niedrige Puffergroßen die CPU Ihres Computers stark beanspruchen, was zu Tonstörungen wie Knacksern führen kann. Es kann also sein, dass Sie eine höhere Puffereinstellung verwenden,Müssen,was wiederum zu Latenzzeiten führt. In so einem Fall verwenden Sie eine höhere Puffergroße und drehen den Regler erher in Richtung Direkt, um das eingehende Signal ohne Latenz zu überwachen. Wenn Sie sich die Aufnahme anhoren,stellen Sie den Regler ganz auf die Position USB.

1. Kopfhörerausgang: Schließen Sie Kopfhörer mit 6,35mm (1/4") Klinkenanschluss an diesen Ausgang an. Der Mix, den Sie über diesen Ausgang horen, wird durch den Monitor-Mix-Regler bestimmt.
2. Kopfhörerlaufstärke: Regelt die Lautstärke des Kopfhörerausgangs.
3. Monitorpegel: Passt die Ausgangslautstärke der Hauptausgabe L und R an, welche mit den Aktivboxen oder dem Veränder verbunden sein sollenen.

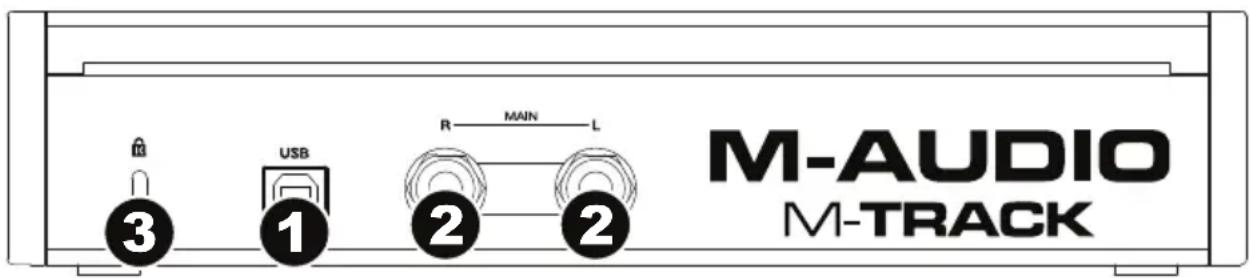

Rückseite

1. USB-Port: These Verbindung ermitteligt Ihnen, Audiosignale von und an einen Computer zu senden. Verwenden Sie ein USB-Kabel, um das M-Track an einen Computer anzuschreiben. M-Track besteht einen USB 2.0 Anschluss.
2. Hauptausgabe L (linker) und R (rechte): Verwenden Sie handelsübliche 6,35mm (1 / 4^ ) TRS-Kabel, um diese Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ahnliches anzuschreiben. Die Pegel werden über den Regler für den Monitorpegel gesteuert.
3. Kensington Lock Slot: Sie konnen diesen Kensington Lock Sicherheits-Slot verwenden, um das M-Track an einem Tisch oder einer anderen Oberfläche zu befestigen.
